PR1000ELCDRTXL2U - Alimentation d'énergie non interruptible CyberPower - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PR1000ELCDRTXL2U CyberPower au format PDF.
| Type de produit | Alimentation sans interruption (UPS) avec régulation automatique de tension (AVR) |
| Marque et modèle | CyberPower PR1000ELCDRTXL2U |
| Puissance | 1000 VA / 750 W |
| Dimensions (L x H x P) | 43,3 x 8,8 x 48 cm (format rack 2U) |
| Poids | 31,3 kg |
| Tension d'entrée nominale | 220/230/240 V AC (tolérance 160-290 V AC) |
| Tension de sortie sur batterie | 230 V AC ± 5% |
| Fréquence de sortie sur batterie | 50/60 Hz ± 0,1 Hz (auto-détection) |
| Temps de transfert | 4 ms |
| Type de batterie | Plomb-acide étanche sans entretien, 12 V / 9,0 Ah x 4 |
| Nombre de prises de sortie | 10 prises IEC C13 (dont 1 IEC C19) réparties en sorties critiques (4) et non critiques (6) |
| Protection réseau | RJ11/RJ45 (1 entrée / 1 sortie) pour ligne téléphonique/modem/ADSL/LAN |
| Communication | Port USB, ports série RS-232 (primaire et secondaire), extension SNMP optionnelle |
| Logiciel de gestion | PowerPanel Business Edition (compatible Windows) |
| Fonction EPO (arrêt d'urgence) | Oui, via port RJ-11 et câble gris fourni |
| Technologie GreenPower | Mode dérivation pour économie d'énergie (fonctionnement à 88 % en moyenne) |
| Température de fonctionnement | 0 °C à 40 °C |
| Protection contre les surcharges | Disjoncteurs d'entrée et de sortie |
| Entretien de la batterie | Rechargez complètement avant première utilisation ; chargez toutes les 3 mois en stockage ; remplacement par personnel qualifié (réf. RBP852) |
| Sécurité | Ne pas utiliser avec des équipements médicaux ou à proximité d'aquariums ; brancher sur prise avec terre ; ne pas exposer au soleil direct |
FOIRE AUX QUESTIONS - PR1000ELCDRTXL2U CyberPower
Questions des utilisateurs sur PR1000ELCDRTXL2U CyberPower
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation d'énergie non interruptible au format PDF gratuitement ! Retrouvez votre notice PR1000ELCDRTXL2U - CyberPower et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PR1000ELCDRTXL2U de la marque CyberPower.
MODE D'EMPLOI PR1000ELCDRTXL2U CyberPower
Manuel d'utilisation
Ce manuel contient d'importantes instructions de sécurité. Veuillez lire et suivre scrupuleusement toutes les instructions pendant l'installation et l'utilisation de l'appareil. Lisez ce manuel attentivement avant de déballer, d'installer ou d'utiliser votre UPS (système d'alimentation sans coupure).
ATTENTION! L'onduleur doit être branché sur une prise électrique CA reliée à la terre, avec une protection par fusible ou par coupe-circuit. NE PAS brancher l'onduleur sur une prise non reliée à la terre. Si vous avez besoin de vider l'énergie de cet équipement, éteignez et débranchez l'onduleur.
ATTENTION! La batterie peutmettre sous tension des composants dangereux à l'intérieur de l'unité, même lorsquel'entree d'alimentation AC est déconnectee.
ATTENTION! L'onduleur doit être prés de l'appareil connecté et facilement accessible.
ATTENTION! Pour éviter le risque d'incendie ou d'électrocution, installez dans un endroit, en intérieur, avec température et humidité contrôlées, et exempt de contaminations conductrices. (Veuillez consulter les specifications pour connaître les plages acceptables pour la température et l'humidity).
ATTENTION! Pour réduire le risque d'électrocution, ne pas enlever le couvercle, sauf pour l'entretien de la batterie. Aucune piece interne n'est réparable par l'utilisation, sauf la batterie.
ATTENTION! Pour éviter toute electrocution, éteignez l'appareil et débranchez de la source électrique CA avant toute maintenance de la batterie ou installation d'un composant informatique.
ATTENTION! Pour réduire les risques d'incendie, connecter l'onduleur à un circuit de 16 ampères de courant maximum de protection, conformément à l'exigence CE.
ATTENTION! La prise secteur, lorsque l'onduleur est connecté, doit être proche de l'appareil et facilement accessible.
ATTENTION! Veuillez utiliser uniquement du cable secteur testé VDE, marqué CE, (par exemple, le cable secteur de vos équipements), pour relier l'onduleur à la prise secteur.
ATTENTION! Veuillez utiliser uniquement du cable secteur testé VDE, marqué CE pour relier tout équipement à l'onduleur.
ATTENTION! Lors de l'installation de l'équipement, assurez-vous que la somme du courant de fuite de l'onduleur et de l'appareil relié ne dépasse pas 3,5 mA.
ATTENTION! Ne débranchez pas l'unité de l'alimentation secteur pendant qu'elle est en marche, sous peine d'invalider l'isolement de terre de protection.
ATTENTION! NE PAS UTILISER POUR DES EQUIPEMENTS MEDICAUX! Ne pas utiliser dans des situations qui affecteraient le fonctionnement et la sécurité d'équipements et d'applications Médicales ou la survie du patient.
ATTENTION! NE PAS UTILISER AVEC OU A PROXIMATE DES AQUARIUMS! Pour réduire les risques d'incendie ou d'électrocution, n'utilise pas l'UPS avec ou à proximé d'un aquarium. La condensation de l'aquarium peut court-circuiter l'appareil.
NE PAS INSTALLER L'ONDULEUR LA OU IL SERAIT EXPOSE EN PLEIN SOLEIL, NI PRÉS D'UNE FORTE SOURCE DE CHALEUR!
NE PAS BLOQUER LES OUVERTURES D'AERATION AUTOUR DU BOITIER!
NE PAS BRANCHER DES APPAREILS MENAGERS TELS QUE DES SÉCHE-CHEVEUX SUR LES PRISES DE SORTIE DE L'ONDULEUR.
DEBALLAGE
Inspectez l'UPS tout en consultant le bordereau d'expédition afin de vous assurer qu'aucune des pieces suivantes ne manque:
(1) 1 unité onduleur; (2) 1 manuel d'utilisation; (3) 1 ligne téléphone; (4) PowerPanel ^® 1 CD Logiciel Business Edition CD; (5) 1 cable USB de type A+B; (6) 2 supports de montage en rack; (7) 2 patins; (8) 1 cable d'arrêt d'urgence (gris); (9) 2 cable d'interface série (DB-9); (10) 4 cordons d'alimentation (6 cordons d'alimentation pour PR2200ELCDRTXL2U)
RÉGULATEUR DE TENSION AUTOMATIQUE (AVR)
Le PR1000ELCDRTXL2U/PR1500ELCDRTXL2U/PR2200ELCDRTXL2U peut stabiliser les incohérences de l'alimentation. L'alimentation secteur pour endommager des données importantes et du matériel, mais la régulation de tension automatique de l'ordinateur permet à votre ordinateur de ne jamais voir de tels niveaux de tensions dangereuses. La régulation automatique de tension régule les basses et les haute tensions pour que les équipements continu de fonctionner à des niveaux de puissance secteur surs, (220/230/240V), sans avoir à basculer en mode batterie. Notre équipement peut fonctionner normalement, même pendant les problèmes d'alimentation, tels que les baissses de tension et les pannes. Les puissantes batteries avide-plomb hermetiques de l'appareil fournissant de la puissance de tension descend en-dessous de 150V ou augmente au-dessus de 300V.
GUIDE D'INSTALLATION DU MATERIAL
- Une perte de charge de la batterie peut se produit pendant le transport et le stockage. Pour la première utilisation de l'onduleur, il est fortement recommendé de charger les batteries pendant au moins huit heures afin d'assurer la capacité de charge maximale des batteries. Pour recharger les batteries, il vous suffit de brancher l'appareil sur une prise secteur.
- Lorsque vous utilisez le logiciel fourni, branchez le cable série ou USB entre l'ordinateur et le port correspondant sur Ionduleur. Remarque: Si le port USB est utilisé, le port série est désactivé. Ilne peuvent pas etre utilisés simultanement.Lordinateur avec le logiciel PowerPanel Business Edition se connecte sur le port USB ou sur le port série de Ionduleur. Il peut contrcler la planification du fonctionnement,le test de la batterie,la prise de courant,etc.,et obtenir des informations sur I'etat de Ionduleur.Toutefois,les autres ordinateurs avec le logiciel PowerPanel Business Edition ne peut obtenir les informations d'etat de Ionduleur que via une connexion LAN.
- Avec l'UPS eteint et debranché, reliez voire ordinateur, moniteur, aisi que tout autre appeareil de stockage de la mémoire électrique (I disque dur, de bande magnétique, etc.) dans les prises de sortie d'alimentation de la batterie. Branchez voire piriphérique (imprimante, scanner, haut-parleurs) dans les prises de sortie de protection permanente contre la surtension. NE BRANCHÉZ PAS une imprimante laser, une déchiqueteuse, une photocopieuse, un générateur, un aspirateur, une pompe de vidange ou d'autres gros apparëils électriques dans "les prises de sortie protégés contre la surtension de la batterie". La consommation de courant de ces apparëls entrainera la surcharge de et peut'être même endommagera l'UPS.
- Pour protégger une connexion de réseau contre la surtension, reliez à l'aide d'un cable de réseau le connecteur mural au connecteur d'entrée de l'UPS. Reliez ensuite à l'aide d'un cable de réseau le connecteur de sortie de l'UPS à l'appareil de réseau.
- Appuyez sur le bouton d'alimentation pour allumer l'onduleur. Le tímoin de mise sous tension s'illumine. Si une surcharge est détectée, une alarmé sonore retentit et l'onduleur émet un bip long. Pour le réinitialiser, mettez l'appareil hors tension et débranchez certains équipements des prises secteur. Assurez-vous que votre équipement vehicule un courant de charge dans les limites de sécurité de l'appareil, (se référer aux specifications techniques), puis allumez l'appareil.
- Afin que la charge de la batterie reste optimale, laissez l'UPS branché dans une prise CA en permanence.
-
Si vous souhaitez ranger l'UPS pour une période prolongée, recouvre-le et place-le avec la batterie entierement chargée. Si vous n'utilise pas l'UPS, rechargez la batterie une fois tous les trois mois car autrement sa durée de vie s'en trouverait réduite.
-
Avant de stocker l'onduleur pour une période de temps prolongée, éteignez l'appareil. Ensuite, couvrez-le et rangez-le avec les batteries complètement charges. Rechargez les batteries tous les trois mois, afin d'assurer une bonne capacité de la batterie et une longue durée de vie des batteries; de plus, ceci peut également éviter d'endommager l'unité en raison d'uneuite de batterie peu probable.
-
L'unité offre un port série primaire (I), un port série secondaire (II), et un port USB, (apparé avec le port série primaire), pour permettre la connexion et la communication entre l'onduleur et tout ordinateur connecté. Le port série primaire (I), ainsi que son port USB apparé permit la communication bidirectionnelle entre l'onduleur et le principal ordinateur connecté au logiciel permettre la connexion et la communication entre l'onduleur et tout ordinateur connecté fourni. L'onduleur peut contröler l'arrêt de l'ordinateur en cas d'urgence, et en même temps, l'ordinateur peut contröler l'UPS et modifier les différents paramétres programmables. D'autre part, le port série secondaire II, permet uniquement à l'onduleur d'initier l'arrêt automatique de l'ordinateur en cas d'arrêt d'urgence.
10. Port EPO (Arrêt d'urgence) :
Utilisez le cable gris fourni pour le connecter à un commutateur à contact EPO spécial. Suiveze le schéma de câblage approprié ci-dessous pour relier le cable à votre configuration EPO. Le commutateur EPO a distance est un interrupteur installé dans un espace extérieur, relié à l'unité via une simple ligne téléphonique RJ-11. En cas d'urgence, il peut être immédiatement utilisé pour couper l'alimentation de l'onduleur.
OPERATIONS DE BASE

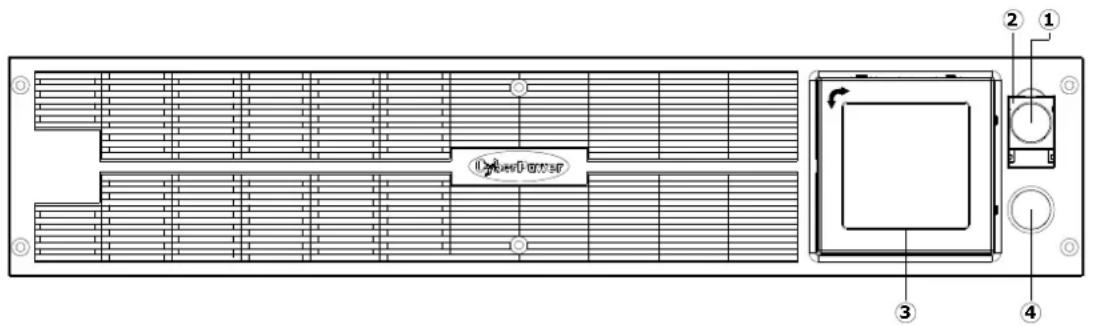

DESCRIPTION
1.Bouton marche/arret
Sert de bouton marche/arrêt principal pour les apparciels branchés aux prises d'alimentation de la batterie.
2. Témoin de mise sous tension
Indique que l'etat d'alimentation secteur est normal et que les sorties de l'onduleur fournissant de la puissance, sans surtension et sans pointe.
3. Lecture du LCD multifonction
L'écran numérique intelligent de haute résolution affiche toutes les informations de l'UPS avec icones et messages. Pour de plus amples informations veuilles consulter la section "Définitions des voyants allumés de l'écran numérique".
4. Bouton de bascule de l'affichage LCD
Permet deCHOISIR parmi une variete d'informations que I'ecran LCD peut afficher.
5. Sortie à sauvégarde sur batterie, protégées contre les surtensions et protégées AVR
L'unité offre un total de dix prises avec sauvegarde sur batterie et protection contre les surtensions. Elles assurent que les équipements connectés ne cèssent pas de fonctionner pendant une certaine durée, en cas de panne d'électricité.
Critique/non-critique
Il est possible de programmer l'appareil de sorte que le bloc de sortie marqué comme "non-critique", (6 ports),-CSse de fournir de la puissance aux appareils relies après une certaine durée,donnant ainsi plus d'autonomie pour les équipements connectés sur les sorties marquées comme "critiques", (4 ports).En d'autres termes, I'utilisateur peut etablier la priorite de fonctionnement pour certains appareils connectés,ce qui optimise la "disponibilité", lors d'une panne de courant prolongée. Ce type de commande se fait via le logiciel PowerPanel Business Edition fourni.
6. Entre AC
Connectez le cable d'alimentation pour fournir l'onduleur en courant electrique.
7. Disjoncteur de sortie
Le disjoncteur sert à fournir une protection contre les surcharges et les pannes.
8. Disjoncteur d'entrée
Le disjoncteur sert a fournir une protection de l'entrée contre les surcharges et les pannes.
9.Port USB pour PC
Il s'agit d'un port de connexion permettant la communication et la commande entre l'onduleur et l'ordinateur relié. Vous doivent installer sur toute ordinateur le logiciel PowerPanel Business Edition approprié pour le système d'exploitation que vous utilisez.
10. Ports de communication protégés contre les surtensions - RJ11/RJ45
Ces ports sont utilisés pour se protégger contre diverses situations de surtensions les systèmes de cables RJ-45/RJ-11 standard, (ADSL, LAN, Lignes téléphone/modem).
11. Port série I (primaire)
Le port série I permet la communication bidirectionnelle entre l'onduleur et l'ordinateur. L'onduleur permet de commande l'arrêt de l'ordinateur en cas d'urgence, et en même temps, l'ordinateur peut contrôler l'UPS et modifier les différents paramètres programmables.
12. Port série II (seconde)
Le port série II permet à l'onduleur d'initier l'arrêt automatique de l'ordinateur connecté en cas d'urgence.
13.Port d'extension
Permet à l'utilisateur d'ajouter la carte SNMP optionnelle.
14.Port EPO (Arret d'urgence)
En cas d'urgence, il peut etre immediatement utilise pour couper l'alimentation de I'onduleur.
15. Connecteur externe pour bloc piles
Permet le branchement d'un bloc piles CyberPower externe additionnel pour une autonomie etendue.
REEMPLACEMENT DE LA BATTERIE
Lisez et suivez les IMPORTANTES INSTRUCTIONS DE SECURITE avant de toucher à la batterie.
Remplacez la batterie sous la supervision d'un personnel qualifie.
L'entretien de la batterie ne doit etre effectue que par des professionnels. Veuillez contacter vous revendeur, ou envoyer un courriel à : service@cyberpower-eu.com. Notez la referece de remplacement de la batterie, (RBP852), en ce qui concerne les modeles PR1000ELCDRTXL2U/PR1500ELCDRTXL2U/ PR2200ELCDRTXL2U.
ATTENTION! Utilisez uniquement le type de batterie specifie: HR9-12FR(BB) pour PR1000ELCDRTXL2U/PR1500ELCDRTXL2U/PR2200ELCDRTXL2U. Contactez votre revendeur pour le remplacement des batteries.
ATTENTION! La batterie peut etre la source de risques d'electrocution. Ne jetez pas la batterie dans un feu car elle peut explorer. Respectez les reglementations locales concernant l'elimination appropriee des batteries. Presque tous les revendeurs de batteries au plomb peuvent collecter les batteries usagees pour le recyclage, comme cela est requis par la loi de la plupart des etats.
ATTENTION! N'ouvre pas ni n'altérez les batteries. L'électrolyte contenu dedans est nocif pour la peau et les yeux et peut être toxique.
ATTENTION ! Une batterie peut presenter un risque elevé de court-circuit et d'électrocution. Prenez les précautions suivantes avant de replacer la batterie:
- Retirez les montres, bagues ou autres objets métalliques.
- Utilisez uniquement des outils avec des poignées isolantes.
- Ne posez pas les outils ou des pieces en métal sur la batterie ou sur ses pôles.
- Portez des gants et des bottes en caoutchouc.
- Verifiez que la batterie ne soit pas mise à la terre par inadvertance. Si elle est mise à la terre, retirez la source de terre. LE CONTACT AVEC UNE BATTERIE MISE A LA TERRE PEUT ENTRAINER UNE ELECTROCUTION!
POUR REMPLACER LA BATTERIE:

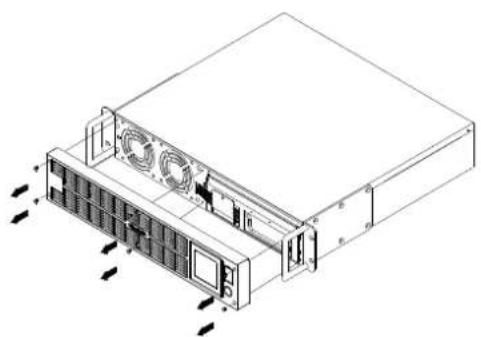

1. Enlever le panneau avant sur le cote croit.

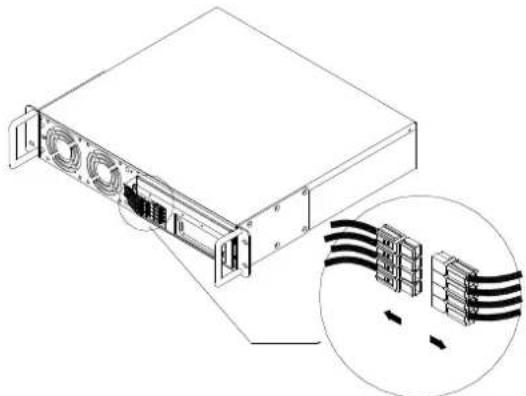

2. Enlever les deux vis de retenue du capot du cable de protection, puis enlever le capot lui même.
3. Enlever les deux vis de retenu et les connecteurs des cables.
4. Debrancher les fils noir et rouge de la batterie.
5. Enlever les trios vis de retenue.
6. Mettre les nouveaux blocs batteries dans le logement. Serrer les vis et remetre en place le capot de protection du cable et le panneau avant. Recharger l'unité pendant au moins 8 heures pour s'assurer que l'onduleur fonctionne avec l'autonomie attendue.
RAPPEL! Les batteries usages sont des déchets dangereux et doivent être éliminées par recyclage. La plupart des détaillants qui vendent des batteries acide-plomb collectent les batteries usages pour le recyclage, tel que cela est demandé par les réglementations locales.

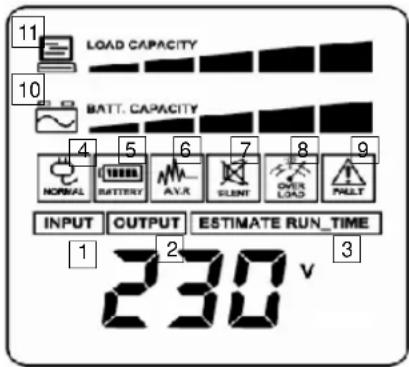

- Mesure de la tension d'entrée : Cet instrument mesure la tension sector et de la prise murale. La mesure de tension d'ENTRÉE sert à identifier les informations sur la tension d'entrée. Lorsque l'onduleur se connect à tout équipement, l'AVR peut fournir une puissance de sortie stable sous 220/230/240V. Dans le cas d'une perte de puissance, d'une force baisse, ou d'une surtension, l'onduleur s'appuie sur sa batterie interne pour maintainir une sortie stable sous 220/230/240V.
- Mesure de la tension de sortie : Cet appeareil mesure la tension de sortie de l'onduleur.
- Autonomie estimée : Ceci affiche l'estimation de l'autonomie de l'onduleur sur la base de la charge en cours. Lorsque l'autonomie se réduit, la capacité de la batterie diminue ; (l'indicateur de capacité de la batterie chu
- Icône normale : Cette icône s'allume lorsque l'onduleur fonctionne dans des conditions normales.
- Icône de la batterie : Quand il ya une sérieuse baisse ou une panne, cette icône apparait suivie par une alarme, (deux bips courts), ce qui indique que l'ondueur utilise maintainant ses batteries internes. Une fois que les batteries sont à court de puissance, (sur une certaine durée), une alarme retentit. Si ceci se produit et que l'alimentation secteur n'a pas été rétable, il est recommendé de sauvégarder vos fichiers et d'éteindre votre apparéil manuellement dés que possible.
- Icône de régulation automatique de la tension (AVR): Cette icône apparait lorsque l'appareil regule automatiquement l'état de tension de la ligne d'entrée secteur par le bas ou par le haut, sans provoquer l'utilisation de la batterie.
- Icône de mode silencieux : Cette icône apparait indique que le buzzer ne seront pas les bips en mode de fonctionnement des piles, jusqu'à une faible capacité de la batterie est atteinte.
- Icône de surcharge: Cette icône apparait suivie par une alarmé indiquant qu'un état de surcharge a été atteint. Pour récapérer d'un état de surcharge, commencez à débrancher vos appareils des sorties de l'onduleur jusqu'à ce que l'icône disparaisse et que l'alarme s'arrête.
- Icône de panne : Lorsqu'elle est activée, indique une erreur système. Veuillez vous reférer au tableau de dépannage pour les causes et les solutions possibles.
- CAPACITÉ BATT.: CAPACITÉ BATT. s'affiche sous forme d'histogramme; chaque segment indique environ 20% de capacité batterie.
- CAPACITÉ DE CHARGE: CAPACITÉ DE CHARGE s'affiche sous forme d'histogramme; chaque segment indique environ 20% de capacité DE CHARGE.
Mode général
a. Appuyez sur le bouton "Bascule affichage" pour vérifier l'etat de l'onduleur :
| Élément | Unité | |
| 1 Tension d'entrée V | ||
| 2 Tension de sortie V | ||
| 3 Fréquence de sortie Hz | ||
| 4 Charge | Kw | |
| 5 Autonomie estimée | Min | |
| 6 Capacité de charge | % | |
| 7 Capacité de la batterie | % | |
| 8 Centigrade | °C | |
| 9 Fahrenheit | °F | |
b. Maintenez le bouton de bascule de l'affichage pendant 4 secondes, Si la machine est en mode Batterie avec l'alarme active, elle devient silencieuse; Si la machine est en mode Ligne, un test d'autodiagnostic se déclenche.
c. Si le bouton de bascule de l'affichage reste inactif pendant plus de 30 secondes, le rétroéclairage du LCD s'éteint automatiquement.
Mode Configuration
Étape 1: Maintenez enforcé le bouton de bascule de l'affichage pendant 10 secondes pour entrer dans le mode de configuration de l'onduleur.
Étape 2 : En appuyant sur la bascule de l'affichage, l'utilisateur peut basculer entre les fonctions de configuration. Certaines fonctions sont configurable par l'utilisateur comme suit :
a. Durée du décai: Le délambda de commutation pour le passage du mode batterie au mode ligne. Il existe 9 réglages différents. Le réglage par défaut est de 0 minute.
b. Numéros du bloc batterie: Cette fonction fournit l'autonomie estimée de l'onduleur à l'aide de différents chiffres des blocs batteries. Le réglage par défaut est 0.
c. Tolerance de fréquence statique: Il y a 4 réglages (1, 2, 4, 6%), et le réglage par défaut est +/-6%. Description fonctionnelle: Le réglage peut être ajusté à la qualité de l'électricité utilisée.
d. Vitesse de montée : Aussi connu sous le nom de Tolerance de fréquence dynamique. Il y a 5 réglages différents (0,25, 0,5, 1, 2, 4 Hz/Sec). La valeur par défaut est 4Hz/sec. Description fonctionnelle : "Vitesse de montée" indique la tolérance d'un dispositif à accepter la variance de fréquence. Une "vitesse de montée" plus faible donne une tolérance moindre, mais une meilleure protection de la charge connectée et vice-versa.
e. Tension d'arrêt sur batterie faible: Cette fonction ajuste le point arrêt de l'onduleur en fonction de la capacité restante de la batterie.
Ces éléments programmables sont triés par l'unité comme dans le tableau suivant :
| Éléments | Unité |
| Délaï | Min |
| Numéroros du bloc batterie | A |
| Mode de tension (220/230/240) | V |
| Tolerance de fréquence statique | % |
| Vitesse de montée | Hz |
| Tension d'arrêt sur batterie faible | V |
| Version de firmware | Aucune |
Étape 3 : Maintenez enforcé le bouton de bascule de l'affichage pendant 4 secondes. Lorsque les icônes clignotent, la valeur de chaque élément se modifie en appuyant légarement sur le bouton de bascule.
Étape 4 : Pour enregistrer la valeur et returner au mode général, appuyez sur le bouton de bascule pendant 4 secondes.
Remarque! Si I'onduleur reste inactif pendant plus de 30 secondes pendant l'installation, il désactive le rétroéclairage et returne au mode général automatique.
Remarque! Si l'utilisateur ne veut pas enregistrer les nouveaux régles et souhaite revenir au mode général, il existe deux méthodes :
(1) Attende que le rétroéclairage s'éteigne ou,
(2) Maintenez le bouton de "bascul de l'affichage" enforcé pendant 10 secondes.
TECHNOLOGIE UPS CYBERPOWER GREENPOWER
La conception de circuit GreenPower de CyberPower propose une solution à cette « perte d'énergie ». Lorsque le courant électrique est normal, notre UPS GreenPower fonctionne en mode de Dérivation. L'UPS GreenPower conduit le courant uniquement à travers le relais tout en fournissant encore une tension de sortie normale. La dérivation par le transformateur réduit la consommation de courant, et permet ainsi d'économiser de l'énergie et de l'argent. Lorsque que le courant électrique est anormal, l'UPS fonctionnera en mode Batterie ou AVR. Dans ces conditions, l'UPS GreenPower fonctionnera à peu près de la même manière qu'un UPS traditionnel.
La technologie GreenPower de CyberPower fonctionnera en moyenne 88% du temps en Mode de Derivation.
| Modèle PR1000ELCDRTXL2U | PR1500ELCDRTXL2U | PR2200ELCDRTXL2U | ||
| Puisance (VA/ Watts) 1000VA/750W 1500VA/1125W 2200VA/1650W | ||||
| Entrée | ||||
| Connexions d'entrée IEC 320 C14 IEC 320 C20 | ||||
| Tension d'entrée à l'appareil | 160VAC~290VAC | |||
| Fréquence d'entrée 50/60Hz +/- 3Hz (Auto Sensing) | ||||
| Sortie | ||||
| Tension de sortie à la batterie | 230Vac +/-5% | |||
| Fréquence de sortie à la batterie | 50/60Hz +/- 0.1Hz | |||
| Temps de transfert 4ms | ||||
| Protection contre les surcharges | Sur l'appareil : Coupe circuit, Sur la batterie : Limueur de courant interne | |||
| Parasurtenseur | ||||
| Lightning / Protection parafoudre | Oui | |||
| Prêt pour Internet (Protection ADSL / Téléphone / FAX / Modem Protection) | RJ11/RJ45 (1 entrée / 1 sortie ) | |||
| Physique | ||||
| Prises de sortie (10) IEC C13 (9) IEC C13, (1) IEC C19 | ||||
| Dimensions maximum (cm) | 2U Rack, 43.3 x 8.8 x 48 | |||
| Poids (kg) 31.3 33.9 35 | ||||
| Batterie | ||||
| Batterie étanche à l'acide de plomb, sans maintenance | 12V / 9.0AH x4 | |||
| Batterie externe échéable à chaud | Oui | |||
| Diagnostics d'alertes | ||||
| Témoins | Lecture du LCD multifonction (Utilisation de la batterie, AVR, niveau de charge, niveau de batterie) | |||
| Alarmes audibles Sur batterie, batterie faible, surcharge | ||||
| Température de fonctionnement | 32°F to 104°F (0°C to 40°C) | |||
| Communication | ||||
| Logiciel PowerPanel® Business Edition | Windows 98/ME/NT/2000/XP, Vista, Windows 7 | |||
| Gestion | ||||
| Auto Test | Autotest manuel | |||
| Chargeur auto/ Redémarrage auto | Oui | |||
| Interface COM | Vrai RS232 x 1+ Fermetre de contact x 1 | |||
| Interface USB intégrée | Oui | |||
| Réseau SNMP / HTTP | En option | |||
| Problème Cause possible Solution | ||||
| La sortie ne délivrèpas de puissance àl'équipement | Le disjoncteur a sauté en raison d'une surcharge. | Éteignez l'onduleur et débranchez au moins un équipement. Attendez 10 secondes, réenclenchez le disjoncteur puis allumez l'onduleur. | ||
| Les batteries sont déchargées | Rechargez l'unité pendant au moins 4 heures | |||
| L'unité a été endommagée par une surtension ou un pic. | Contactez CyberPower Systems pour le remplacement des batteries à service@cyberpower-eu.com | |||
| Les sorties non critiques ont été éteintes automatiquement en raison d'une surcharge. | Appuyez sur le bouton de bascule pour allumer les sorties non critiques. | |||
| L'onduleur ne fonctionne paspendant l'autonomieattendue. | Les batteries ne sont pas entièrement chargées. | Rechargez les batteries en laissant l'onduleur branché. | ||
| Les batteries sont dégradées | Contactez CyberPower Systems pour le remplacement des batteries à service@cyberpower-eu.com | |||
| L'onduleur n's/allume pas. | Le bouton marche/arrêt est destiné à prévenir les dommages dus à une mise hors et sous tension rapide. | Éteignez l'onduleur. Attendez 10 secondes, puis allumez l'onduleur. | ||
| L'appareil n'est pas relié à une prise secteur. | L'appareil doit être connecté à une prise 220/230/240v. | |||
| Les piles sont dégradées. | Contactez CyberPower Systems pour le remplacement des batteries à service@cyberpower-eu.com | |||
| Problème mécanique. | Contactez CyberPower Systems à service@cyberpower-eu.com | |||
| PowerPanel®Personal Edition est inactif. | Le cable série ou le cable USB n'est pas connecté. | Branchez le cable sur l'onduleur. Vous devez utiliser le cable fourni avec l'appareil. | ||
| Le cable est relié à un mauvais port. | Essayez un autre port de votre ordinateur. | |||
| L'unité ne fournit pas de puissance des batteries. | Éteignez votre ordinateur et éteignez l'onduleur. Attendez 10 secondes et rallumez l'onduleur. Ceci并不代表 réinitialiser l'appareil. | |||
| Le cable série n'est pas le cable qui a été fournie avec l'appareil. | Vous devez utiliser le cable fourni avec l'unité pour le logiciel. | |||
Des informations complémentaires relatives aux Problèmes et Solutions se trouve dans la section "Support" du site eu.cyberpowersystems.com
Pour plus d'informations, visitez eu.cyberpowersystems.com ou contactez
CyberPower Systems B.V.
Flight Forum 3545 5657DW Eindhoven The Netherlands
Tel: +31 40 2348170, E-MAIL: sales@cyberpower-eu.com
Copyright contenu complet ©2009 CyberPower Systems B.V., Tous droits réservés. Reproduction en tout ou en partie interdite sans permission. PowerPanel et PowerPanel Plus sont des marques déposées de CyberPower Systems (USA) Inc.
