Type de produit	Tracteur de pelouse autoporté
Marque	Anova
Modèle	TC108LH
Moteur	Loncin V-Twin, 586 cm³, 13 kW (17,5 CV)
Largeur de coupe	108 cm
Hauteur de coupe	30 à 90 mm (7 positions)
Transmission	Hydrostatique Tuff-Torq
Vitesse avant	8,8 km/h
Vitesse arrière	4,5 km/h
Capacité du réservoir de carburant	7,5 L
Système électrique	12 V, batterie 18 Ah
Poids	168,5 kg
Dimensions (L x l x h)	1210 x 1110 x 1170 mm
Pression pneus avant	1,0 bar
Pression pneus arrière	1,2 bar
Rayon de braquage	45 cm
Niveau sonore (LpA)	82,2 dB(A)
Puissance acoustique garantie (LWA)	100 dB(A)
Vibrations (poignée)	3,24 m/s²
Couple de serrage des lames	40-45 Nm
Sécurité	Contact siège, arrêt lame en marche arrière, frein de stationnement
Entretien	Vidange huile moteur toutes les 50 h, nettoyage filtre à air toutes les 50 h, affûtage lames toutes les 25 h

FOIRE AUX QUESTIONS - TC108LH Anova

Comment démarrer le moteur du tracteur Anova TC108LH ?

Pour démarrer, assurez-vous que les lames sont désengagées, le frein de stationnement serré et que vous êtes assis sur le siège. Ouvrez le robinet de carburant, mettez la manette des gaz sur 'CHOKE' (démarrage à froid), tournez la clé sur 'ON' puis sur 'START'. Relâchez la clé dès que le moteur tourne.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé à droite du siège. Il propose 7 positions de 1 à 7, correspondant à des hauteurs de 30 à 90 mm. Abaissez le plateau de coupe pour une coupe plus basse.

Quelles sont les précautions de sécurité sur les pentes ?

Ne tondez jamais sur des pentes supérieures à 15° (27 %) pour les montées/descentes et 10° (18 %) pour les pentes latérales. Tondez toujours face à la pente, réduisez la vitesse et évitez les arrêts ou démarrages brusques. Utilisez un indicateur de pente pour vérifier la sécurité.

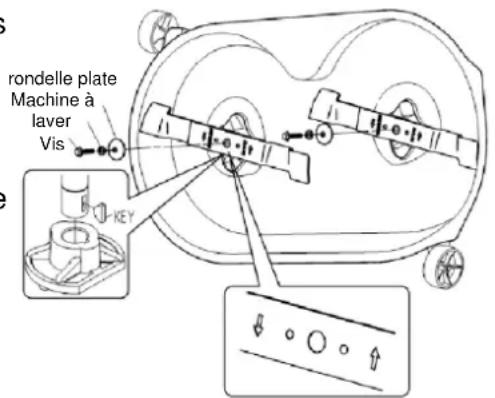

Comment entretenir les lames ?

Vérifiez l'affûtage et la fixation des lames toutes les 25 heures. Remplacez les lames usées ou endommagées toutes les 100 heures. Serrez les vis de lame à 40-45 Nm. Portez des gants et débranchez la bougie avant toute intervention.

Que faire si le moteur ne démarre pas ?

Vérifiez que les conditions de démarrage sont remplies (lames désengagées, frein de stationnement serré, présence sur le siège). Assurez-vous qu'il y a du carburant, que la batterie est chargée et que les connexions sont propres. Si le problème persiste, nettoyez le filtre à air ou la bougie.

Comment entretenir la batterie ?

La batterie 12V/18Ah doit être maintenue chargée. Rechargez-la avant une longue période d'inactivité. Nettoyez les bornes et vérifiez les connexions. En cas de stockage prolongé, débranchez les câbles et rangez-la dans un endroit frais et sec.

Quelle est la capacité du bac de ramassage ?

Le tracteur TC108LH est conçu pour l'évacuation latérale ou le mulching. Un bac de ramassage n'est pas inclus en standard mais peut être ajouté en option. Consultez votre revendeur pour les accessoires compatibles.

Comment utiliser le kit mulching ?

Le kit mulching (optionnel) se monte sur le plateau de coupe en remplaçant le déflecteur latéral. Il permet de broyer finement l'herbe et de la laisser sur la pelouse comme engrais. Suivez les instructions de montage fournies avec le kit.

Quel type d'huile moteur utiliser ?

Utilisez une huile moteur de qualité API SJ ou supérieure, viscosité SAE 10W-30 ou 10W-40 selon la température. La capacité d'huile est d'environ 1,5 litre. Consultez le manuel du moteur Loncin pour les recommandations précises.

Comment transporter le tracteur en toute sécurité ?

Pour le transport, fermez le robinet de carburant, abaissez le plateau de coupe, serrez le frein de stationnement et attachez solidement la machine sur le véhicule de transport. Utilisez des équipements de levage adaptés au poids de 168,5 kg.

MODE D'EMPLOI TC108LH Anova

Instructions et mode d'emploi

Anova souhaite vous féliciter d'avoir choisi l'un de nos produits et vous garantit l'assistance et la coopération qui ont toujours distingué notre marque au fil du temps.

Cette machine est conçue pour durer de nombreuses années et pour être très utile si elle est utilisée conformément aux instructions contenues dans le manuel d'utilisation. Nous vous recommandons donc de lire attentivement ce mode d'emploi et de suivre toutes nos recommandations.

Pour plus d'informations ou des questions, vous pouvez nous contacter via nos supports Web tels que www.anova.es

Faites attention aux informations fournies dans ce manuel et sur l'appareil pour votre sécurité et celle des autres.

• Ce manuel contient des instructions d'utilisation et d'entretien.
• Emportez ce manuel avec vous lorsque vous allez travailler sur la machine.
• Le contenu est correct au moment de l'impression.
• Ils se réservent le droit d'apporter des modifications à tout moment sans affecter nos responsabilités légales.
• Ce manuel est considéré comme faisant partie intégrante du produit et doit rester avec lui en cas de prêt ou de revente.
• Demandez à votre revendeur un nouveau manuel en cas de perte ou de dommage.

LISEZ ATTENTIVEMENT CE MANUEL AVANT D'UTILISER LA MACHINE

Pour vous assurer que votre machine offre les meilleurs résultats, veuillez lire attentivement les règles d'utilisation et de sécurité avant de l'utiliser.

AUTRES AVERTISSEMENTS :

Une utilisation incorrecte peut endommager la machine ou d'autres objets.

L'adaptation de la machine à de nouvelles exigences techniques pourrait entraîner des différences entre le contenu de ce manuel et le produit acheté.

Lisez et suivez toutes les instructions de ce manuel. Le non-respect de ces instructions peut entraîner des blessures graves.

INDICE

1. CONSIGNES DE SÉCURITÉ

1.1. Positionner les étiquettes de sécurité
1.2. Veuillez noter les points de sécurité suivants
1.3. Règles générales de sécurité
1.4. Étiquettes de sécurité
1.5. Règlement pour remorque

2. SPÉCIFICATIONS TECHNIQUES

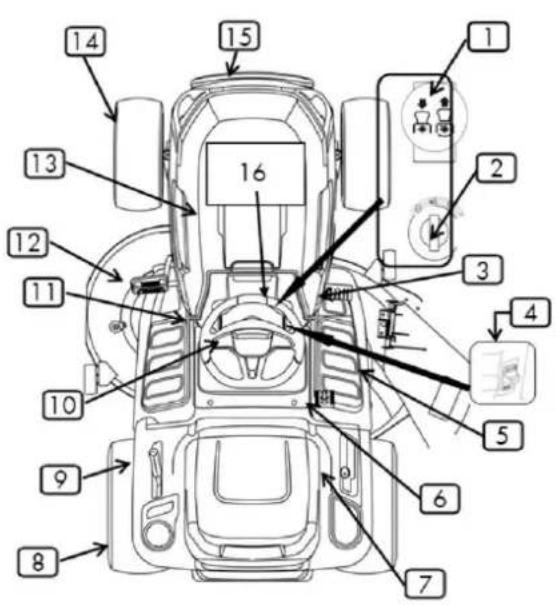

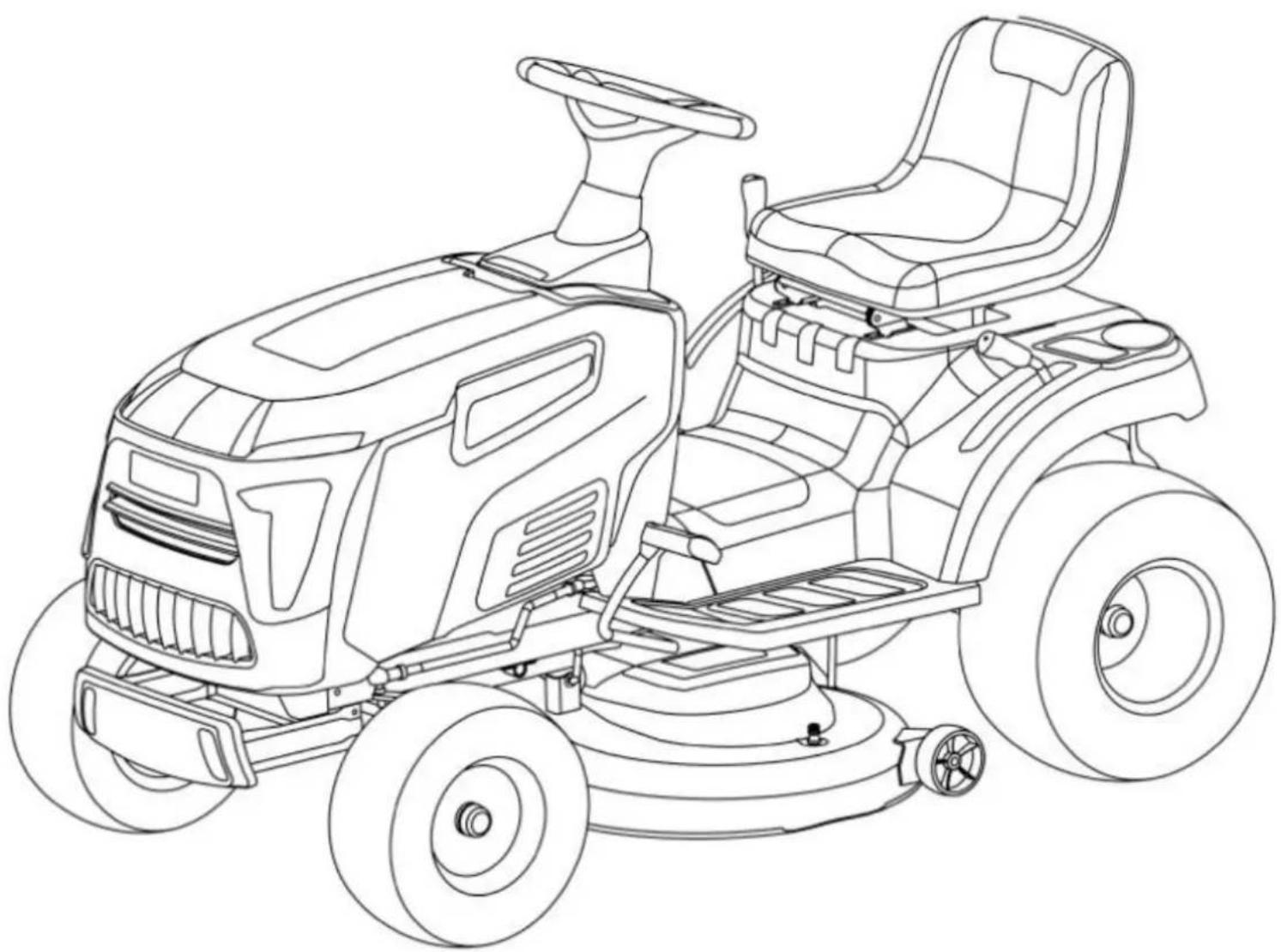

3. DESCRIPTION DU PRODUIT

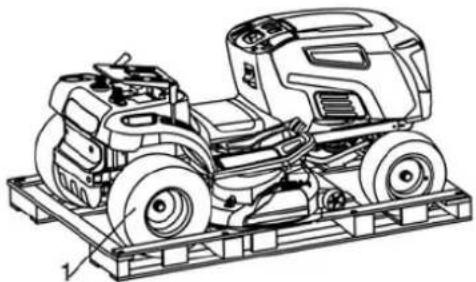

4.1. Déballage

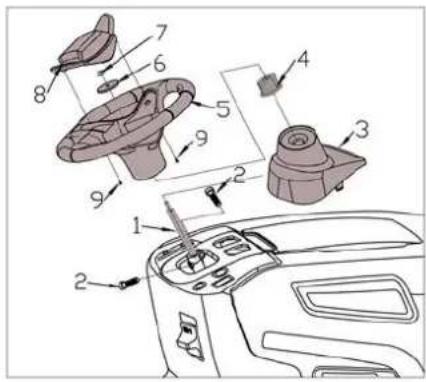

4.2. Montage du volant

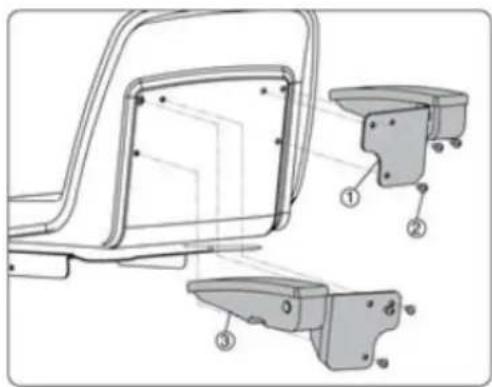

4.3. Assemblage de siège

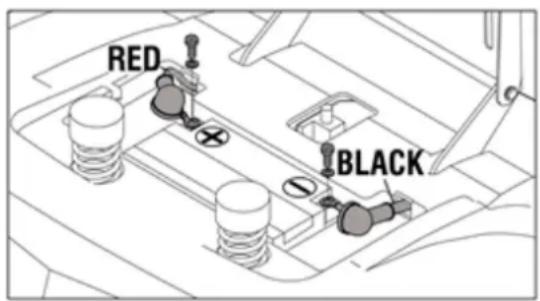

4.4. Connexion de la batterie

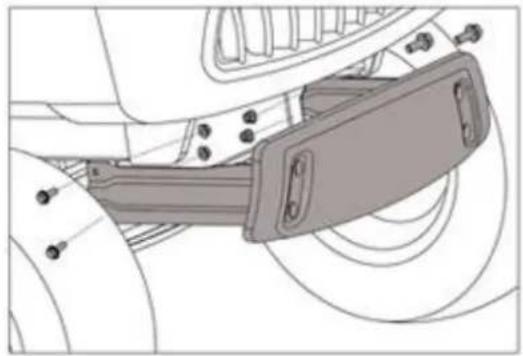

4.5. Support de pare-chocs avant
4.6. Support de déflecteur latéral
4.7. Montage du kit mulching

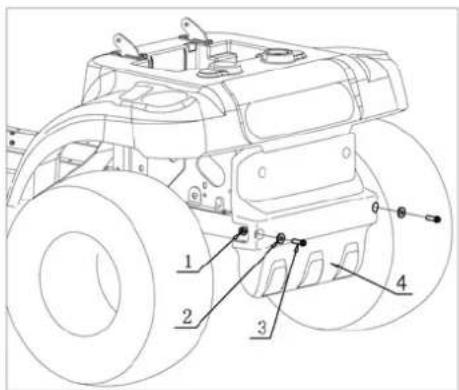

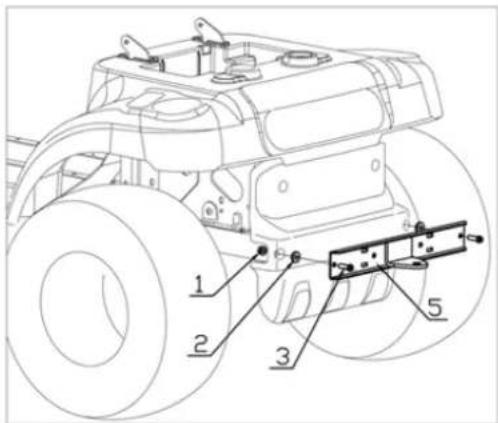

4.8. Montage du kit de remorque

5. COMMANDES ET INSTRUMENTS

5.1. La manette des gaz
5.2. Volant
5.3. Bouton de démarrage/arrêt de la lame

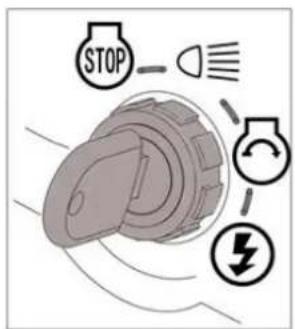

5.4. Interrupteur à clé de contact
5.5. Pédale de frein
5.6. Levier de frein de stationnement

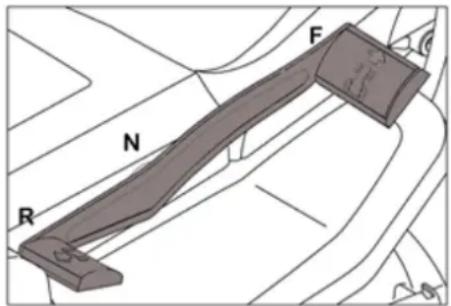

5.7. Pédales de conduite

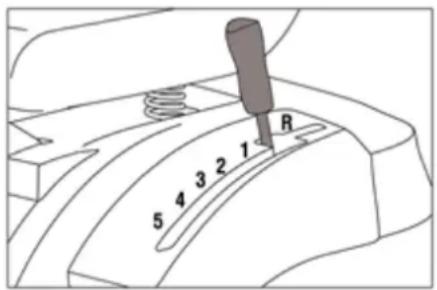

5.8. Levier de changement de vitesse
5.9. Levier de réglage de la hauteur de coupe

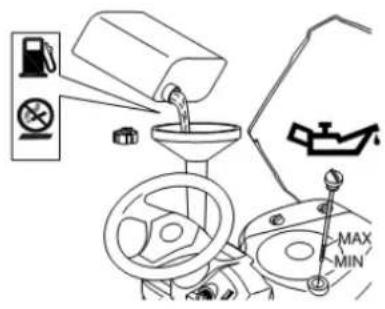

5.10. Vérification du carburant et de l'huile
5.11. Bouton de fonctionnement en mode inverse (RMO)

6. MODE D'EMPLOI

6.1. Recommandations de sécurité
6.2. Dispositif de sécurité
6.3. Instructions avant de commencer le travail
6.4. Utilisation des machines
6.5. Utilisation en pente
6.6. Transport
6.7. Entretien de la pelouse

7. MAINTENANCE

8. SOLUTION DE PROBLÈMES

9. GARANTIE

10. ENVIRONNEMENT

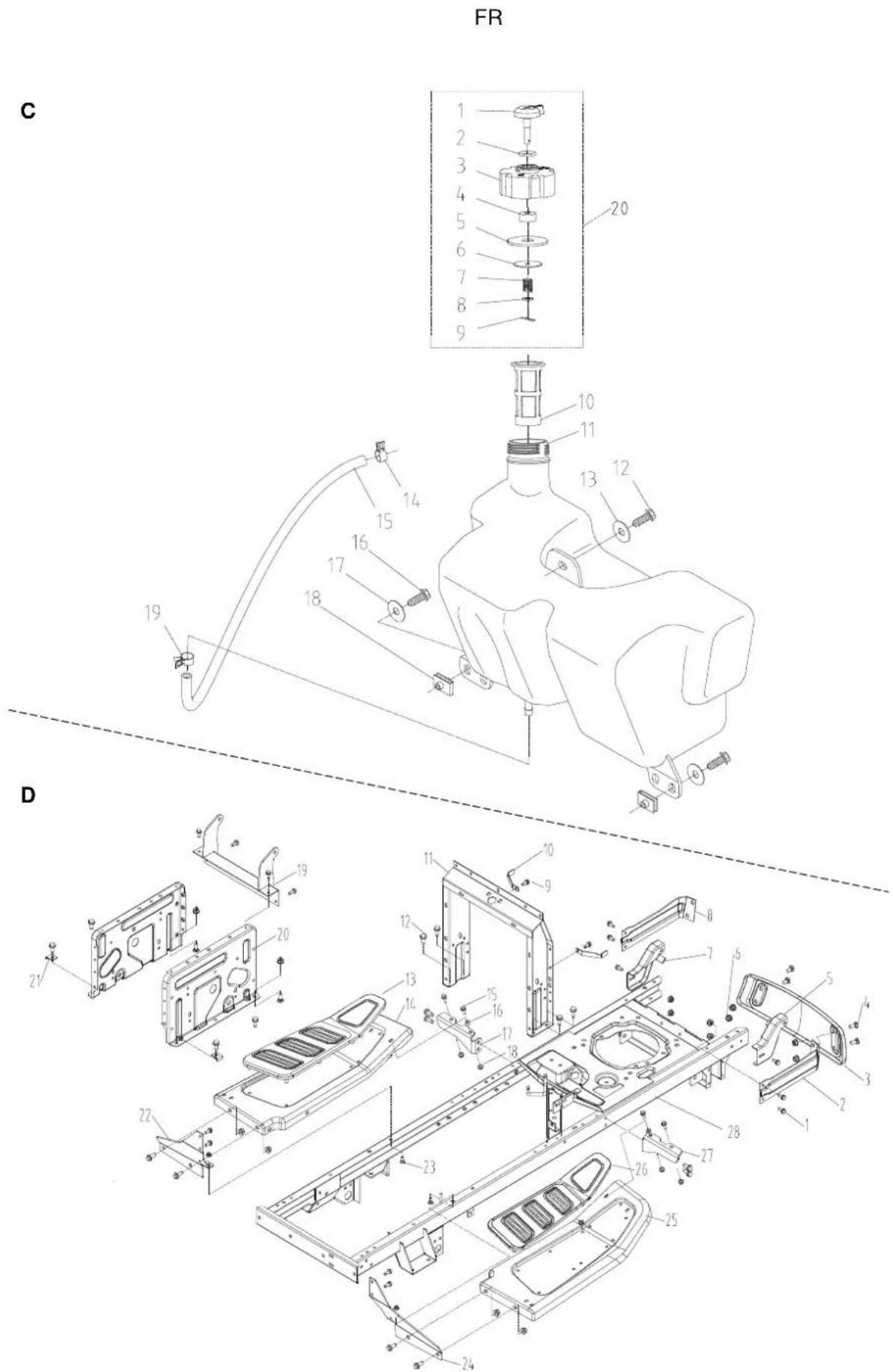

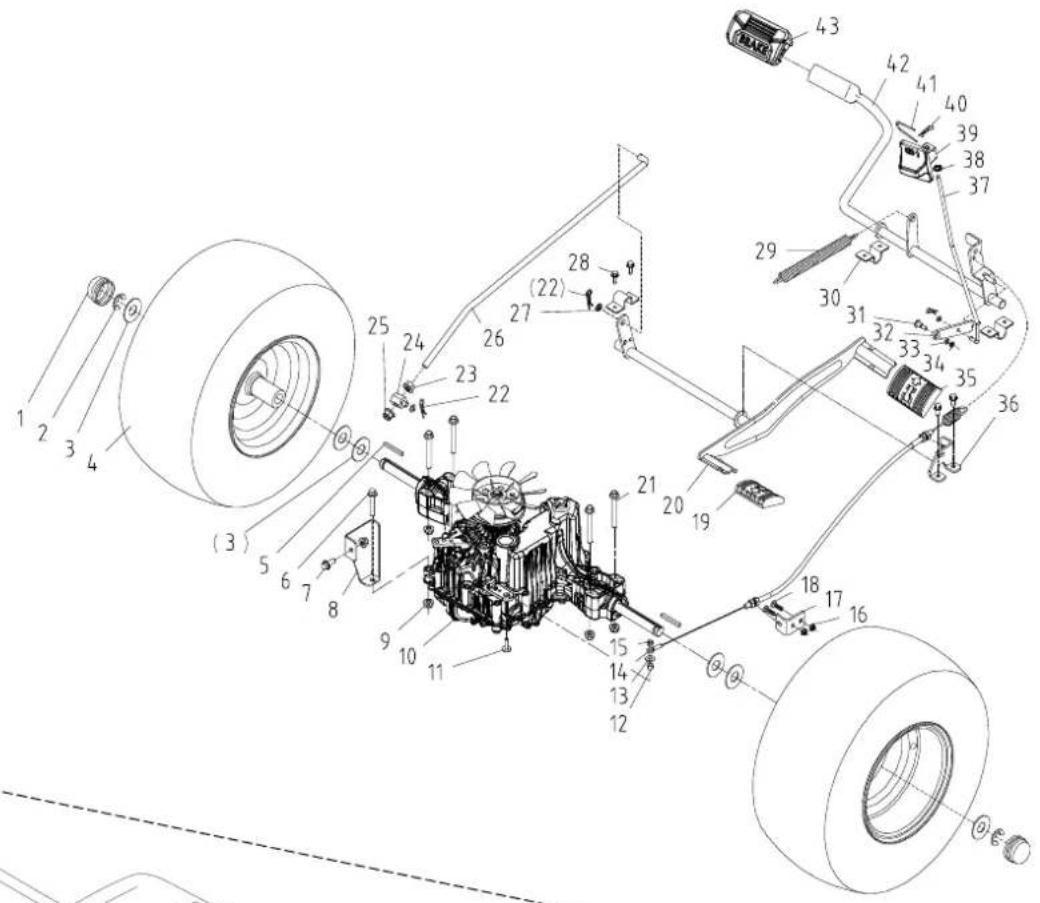

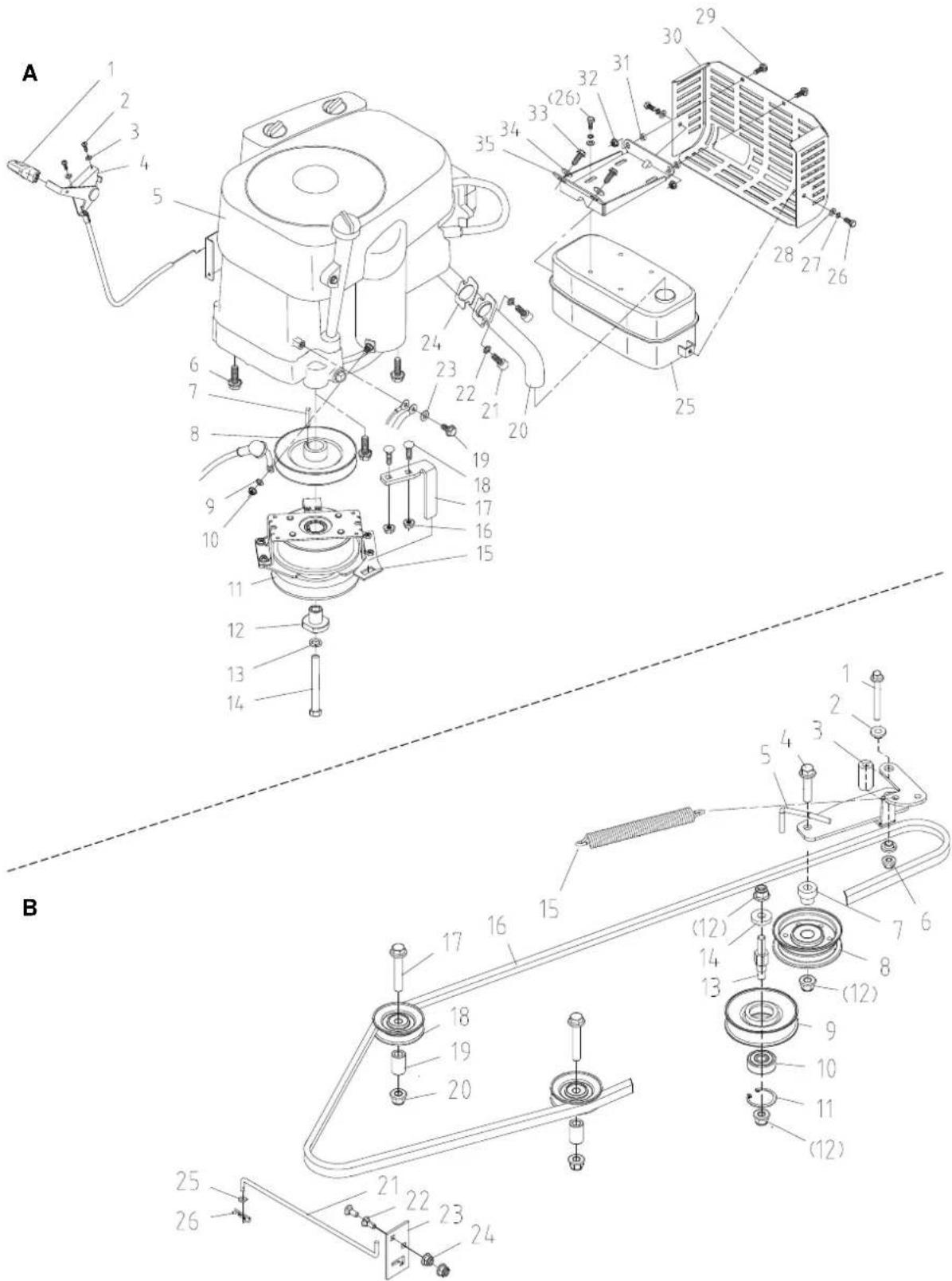

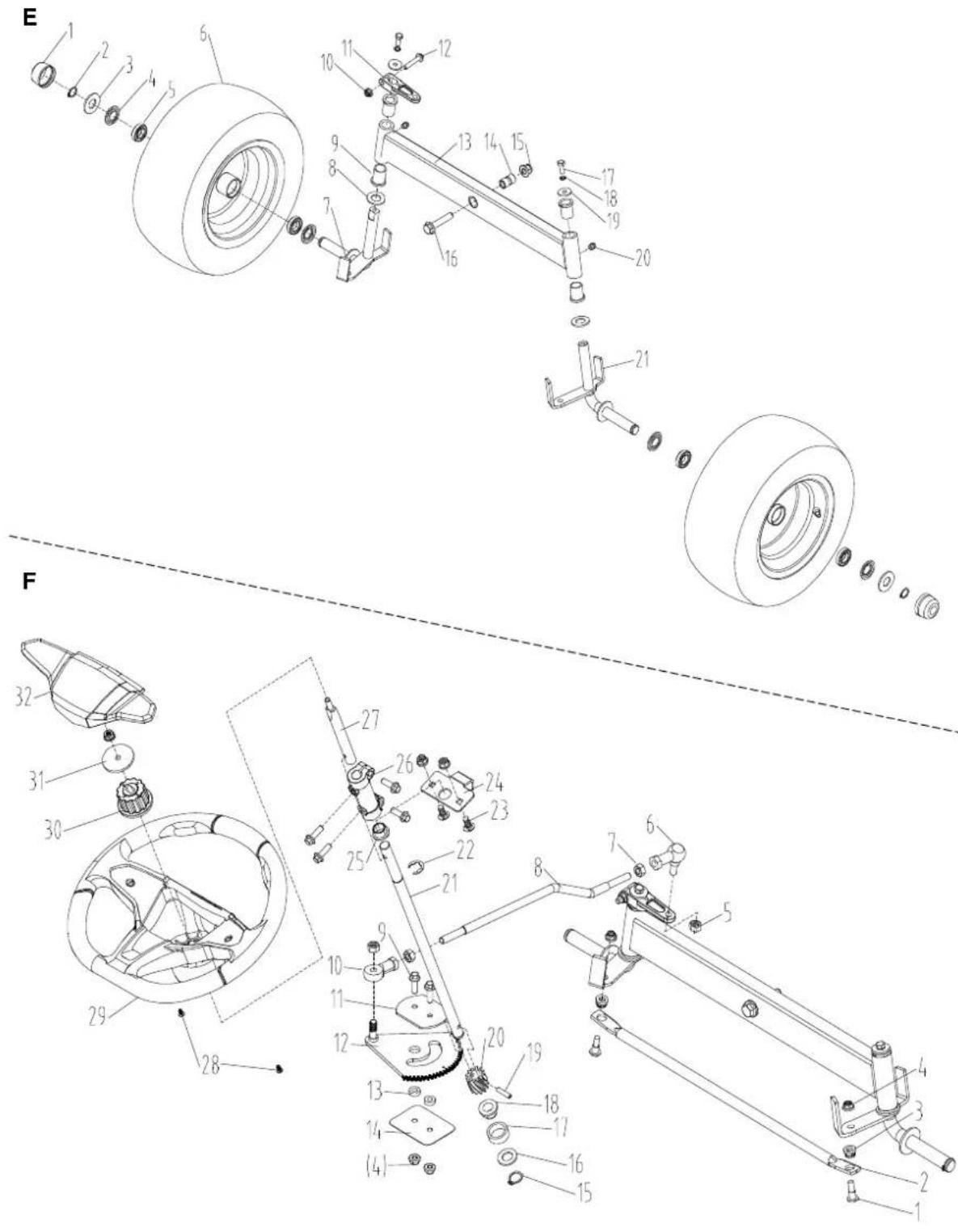

11.VUE ÉCLATÉE

12. CERTIFICAT CE

1. CONSIGNES DE SÉCURITÉ

▲ Important

Le tracteur de pelouse doit toujours être utilisé avec la plus grande prudence. Afin que les consignes de sécurité et les instructions d'utilisation soient toujours à portée de main, des étiquettes ont été apposées sur la machine avec des pictogrammes illustrant les principales précautions d'utilisation.

Si vous utilisez la machine autrement que de la façon dont elle a été conçue ou si vous ignorez les instructions d'utilisation, d'entretien et de réparation en toute sécurité, cela est considéré comme une « mauvaise utilisation ». Dans ce cas, la garantie est automatiquement annulée et le fabricant n'est pas responsable des dommages ou des blessures à soi-même ou à autrui.

STOP 1 2 (P) 1 2 3 4 5 SITTING PTO OFF N R F

Étant donné que ces étiquettes, conformément aux normes de sécurité en vigueur, sont considérées comme faisant partie intégrante de la machine, l'utilisateur est responsable de leur remplacement au cas où elles se détacheraient ou seraient illisibles.

Comme nous améliorons régulièrement nos produits, vous pouvez trouver de légères différences entre votre machine et les descriptions de ce manuel. Des modifications peuvent être apportées à la machine sans préavis et sans obligation de mettre à jour le manuel, bien que les caractéristiques essentielles de sécurité et de fonctionnement restent inchangées.

Remarque : En raison de mises à jour techniques du produit, ce document est susceptible d'être modifié sans préavis.

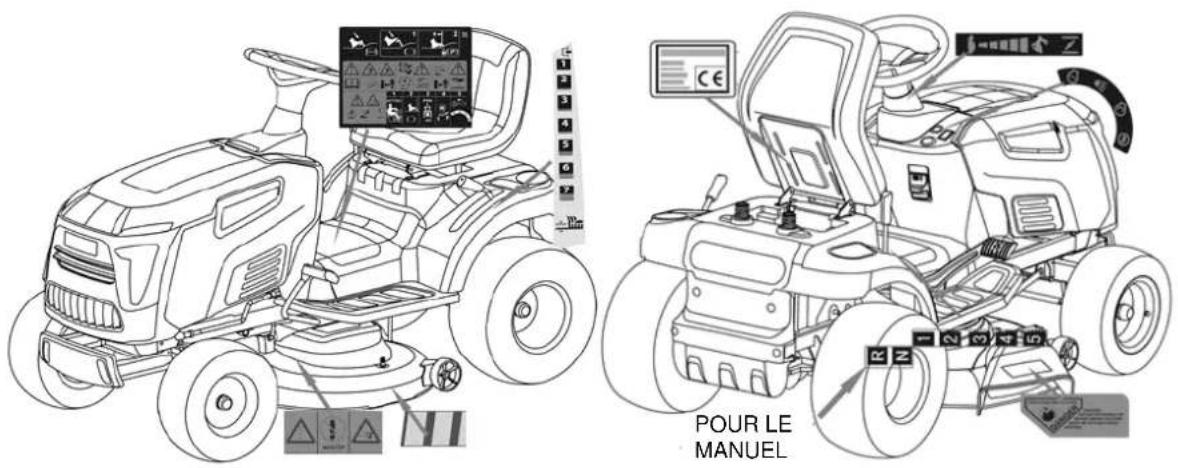

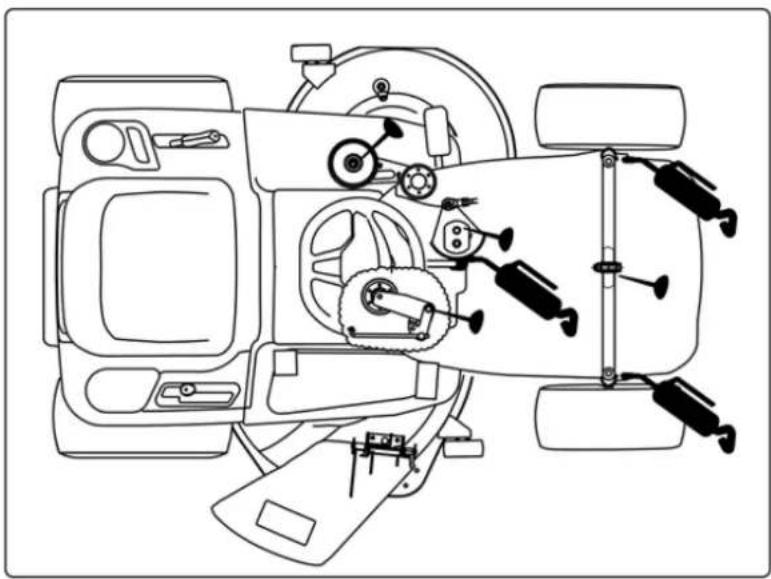

1.1. Positionner les étiquettes de sécurité

1.2. Veuillez noter les points de sécurité suivants

• La machine ne doit jamais être laissée dans un état qui permettrait à une personne non formée ou non autorisée de l'utiliser.
• L'opérateur doit prendre toutes les précautions et diligences nécessaires pour la sécurité et le respect des personnes à proximité lors de l'utilisation de la machine.
• Certains ou tous les éléments suivants : Des panneaux d'avertissement, des symboles et/ou des pictogrammes d'EPI peuvent apparaître tout au long de ce manuel. Vous devez vous conformer à leurs avertissements.

Remarque : Le non-respect de cette consigne peut entraîner des blessures personnelles à vous-même ou à ceux qui vous entourent.

Les consignes de sécurité suivantes aideront à éviter ou à réduire le risque de blessure ou de mort

⚠ DangerIndique un danger qui, s'il n'est pas évité, peut entraîner la mort ou des blessures graves.	⚠ Mise en gardeIndique un danger qui, s'il n'est pas évité, peut entraîner des blessures graves.	⚠ PrudenceIndique un danger qui, s'il n'est pas évité, pourrait entraîner des blessures légères ou une opération.
note ou importantIls fournissent des détails ou des informations supplémentaires sur ce qui a déjà été dit, afin d'éviter d'endommager la machine.	Veuillez lire et conserver le manuel dans un endroit sûr et le remettre si la machine est prêtée/vendue à un autre utilisateur.	Vous devez lire entièrement les instructions pour vous assurer d'utiliser et d'utiliser la machine en toute sécurité.
Équipement de protection individuelle (EPI) appropriéDoit être utilisé à tout moment lorsque la machine est en cours d'utilisation ou en réparation
Gardez TOUJOURS la zone de travail à l'écart des personnes non essentielles, y compris, mais sans s'y limiter, les enfants, les personnes âgées et les personnes vulnérables.NE JAMAIS PERMETTRE à une personne non formée d'utiliser cette machine.

Remarque importante : Pour toutes les opérations liées à l'utilisation et à l'entretien du moteur non décrites dans ce manuel, consulter les manuels correspondants qui font partie intégrante de toute la documentation fournie avec la machine.

1.3. Règles générales de sécurité

1.3.1. Entraînement

1. Veuillez lire attentivement les instructions. Familiarisez-vous avec les commandes et comment utiliser correctement l'équipement.
2. Ne laissez jamais des enfants ou des personnes non familiarisées avec ces instructions utiliser la machine. Les réglementations locales peuvent limiter l'âge de l'utilisateur.
3. Ne tondez jamais lorsque des personnes, en particulier des enfants, ou des animaux domestiques se trouvent à proximité ou transportent des passagers sur la machine. Ne tondez jamais dans l'obscurité.
4. Veuillez noter que l'utilisateur est responsable des accidents ou des dangers pour d'autres personnes ou leurs biens.

FR

1. Ne transportez pas de passagers sur la machine.
2. Tous les conducteurs doivent rechercher et obtenir une formation professionnelle et pratique.

Ces instructions devraient mettre l'accent sur :

• Le besoin de soin et de concentration lors du travail avec des machines de montage.
• Vous ne pouvez pas utiliser le frein pour reprendre le contrôle d'une machine à conducteur porté qui dévale une pente. Les principales causes de perte de contrôle sont :

i. Adhérence des roues insuffisante
ii. Excès de vitesse
iii. Freinage insuffisant
iv. Le type de machine ne convient pas à votre tâche
v. Manque de connaissances sur l'effet des conditions du sol, en particulier les pentes
vi. Mauvais attelage et répartition de la charge

1.3.2. Préparation

1. Lorsque vous tondez, portez toujours des chaussures solides et des pantalons longs. Ne portez pas l'équipement pieds nus ou avec des sandales ouvertes.

1. Inspectez soigneusement la zone où l'équipement sera utilisé et retirez tous les objets qui pourraient être projetés de la machine.
2. Danger

L'essence est hautement inflammable :

• Stockez le carburant dans des conteneurs spécialement conçus à cet effet.
• Faites le plein uniquement à l'extérieur et ne fumez pas pendant le ravitaillement.
• Ajouter du carburant avant de démarrer le moteur. Ne retirez jamais le bouchon du réservoir de carburant et n'ajoutez jamais d'essence lorsque le moteur tourne ou lorsqu'il est chaud.
• Si de l'essence est renversée, ne démarrez pas le moteur et éloignez la machine de la zone du déversement. Ne créez aucune source d'inflammation tant que les vapeurs d'essence ne se sont pas évaporées.

• Remettez en place et serrez bien tous les réservoirs de carburant et les bouchons de réservoir.

• Remplacer les silencieux défectueux.

• Avant de l'utiliser, inspectez la machine pour vérifier que les différents composants de la machine tels que les lames, les boulons de lame ou l'ensemble de coupe ne sont pas usés ou endommagés. Remplacez les lames et les vis usées ou endommagées dans les ensembles pour préserver l'équilibre.
• Sur les machines multi-lames, n'oubliez pas que la rotation d'une lame peut entraîner la rotation des autres.

1.3.3. Fonctionnement

1. Ne démarrez pas le moteur dans un espace clos où des vapeurs dangereuses de monoxyde de carbone peuvent s'accumuler.
2. Tondez uniquement à la lumière du jour ou sous un bon éclairage artificiel.
3. Avant de démarrer le moteur, désengagez les lames et passez au point mort.

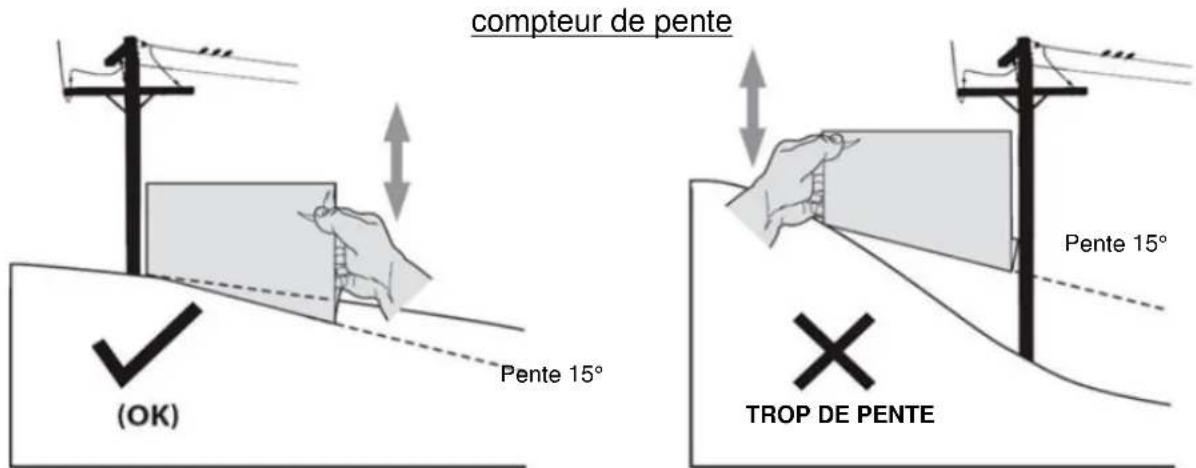

4. Ne pas utiliser la machine sur de l'herbe avec des pentes supérieures à 15° (27 %) ; ne pas utiliser la machine sur de l'herbe avec des pentes latérales supérieures à 10° (18%).

5. Aucune pente n'est sûre. Les déplacements sur des pentes herbeuses nécessitent une attention particulière. Pour se protéger contre le basculement :

6. Ne vous arrêtez pas ou ne démarrez pas brusquement lorsque vous montez ou descendez une pente.

7. Engagez la vitesse lentement et gardez toujours la machine en prise, surtout en descente.
8. Les vitesses de la machine doivent être maintenues basses sur les pentes et pendant les virages serrés.
9. Soyez attentif aux chutes et autres dangers cachés.

10. Ne tondez jamais en travers de la pente.

11. Soyez prudent lorsque vous tirez des charges ou utilisez de l'équipement lourd :

12. Utilisez uniquement des points d'attelage de barre d'attelage approuvés.

13. Limitez les charges à celles que vous pouvez contrôler en toute sécurité.
14. Ne tournez pas brusquement. Soyez prudent lorsque vous reculez.

15. Utilisez des contrepoids ou des poids de roue chaque fois qu'indiqué dans le manuel d'instructions.

16. Arrêtez les lames avant de traverser des surfaces autres que l'herbe.

17. Ne jamais utiliser la machine avec des protections endommagées ou sans protections en place.
18. Ne modifiez pas les paramètres du régulateur du moteur et ne faites pas tourner le moteur en surrégime. Faire tourner le moteur à une vitesse excessive peut augmenter le risque de blessures corporelles et de blessures à l'équipement.

19. Avant de quitter le siège du conducteur :

20. Désengagez les lames et abaissez les accessoires.

21. Passez au point mort et serrez le frein de stationnement.

22. Arrêtez le moteur et retirez la clé de contact.

23. Débrayer les lames, arrêter le moteur et retirer la clé de contact :

24. Avant de nettoyer les obstructions ou de découvrir le canal collecteur.

25. Avant de nettoyer, vérifier ou réparer la machine.
26. Après avoir heurté un objet étranger (inspectez la machine pour détecter tout dommage et effectuez les réparations avant de redémarrer et d'utiliser la machine).

27. Si la machine se met à vibrer anormalement (vérifiez immédiatement les causes).

28. Décrochez les lames pour le transport ou lorsqu'elles ne sont pas utilisées.

29. Arrêtez le moteur et débrayez les lames :

30. Avant de faire le plein.

31. Avant de procéder au réglage de la hauteur, sauf si le réglage peut être effectué depuis le poste de conduite.

32. Réduisez les gaz pendant que le moteur tourne. Si le moteur est équipé d'un robinet d'arrêt, coupez le carburant lorsque vous avez fini de tondre.

33. Faites attention à la circulation lorsque vous traversez ou à proximité des routes.

1. Ne dirigez jamais l'évacuation du matériau vers des passants ou ne laissez personne s'approcher de la machine pendant qu'elle est en marche.

1.3.4. Entretien et stockage

1. Gardez tous les écrous, boulons et vis serrés pour garantir que l'équipement est en bon état de fonctionnement.
2. N'entreposez jamais d'équipement avec de l'essence dans le réservoir à l'intérieur d'un bâtiment où les vapeurs pourraient atteindre une flamme nue ou une étincelle.
3. Laissez le moteur refroidir avant de le ranger dans une enceinte.
4. Pour réduire le risque d'incendie, gardez le moteur, l'échappement, le compartiment de la batterie et la zone de stockage de l'essence exempts d'herbe, de lames ou de graisse excessive.
5. Vérifiez fréquemment le récupérateur d'herbe pour vous assurer qu'il n'est pas usé ou endommagé.
6. Remplacez les pièces usées ou endommagées pour des raisons de sécurité.
7. S'il est nécessaire de vider le réservoir de carburant, cela doit être fait à l'extérieur.
8. Sur les machines multi-lames, n'oubliez pas que la rotation d'une lame peut entraîner la rotation des autres.
9. Lorsque la machine doit être garée, entreposée ou laissée sans surveillance, abaisser les moyens de coupe à moins qu'un verrouillage mécanique positif ne soit utilisé.

1.4. Étiquettes de sécurité

Votre machine doit être utilisée avec précaution. C'est pourquoi des étiquettes illustrées ont été placées sur la machine, pour vous rappeler les principales précautions à prendre lors de son utilisation. Ces étiquettes doivent être considérées comme faisant partie intégrante de la machine.

Si une étiquette se détache ou devient illisible, elle doit être remplacée. Sa signification est expliquée ci-dessous.

Mise en gardeVeuillez lire les instructions avant d'utiliser cette machine.	Mise en gardeÉteignez la clé de contact et lisez les instructions avant d'effectuer tout travail de réparation ou d'entretien.	Mise en gardeN'utilisez jamais de lances à pression pour rincer le système d'entraînement.	Mise en gardePas de marche sur le pont ni de protection contre les décharges.	DangerObjets éjectés : Ne pas utiliser sans le pare-éjection ou le bac à herbe en place.	DangerObjets éjectés : éloignez les passants.

DangerDémembrement:Assurez-vous que les enfants sont tenus à l'écart de la machine à tout moment lorsque le moteur tourne.	DangerRisqué de blessure.Déplacez les lames, gardez les mains et les pieds éloignés. La lame continuera de tourner pendant un certain temps après l'arrêt du moteur ou la désactivation de la commande des lames.	Dangerrisque de brûlureAttendez que le moteur refroidisse complètement avant d'effectuer des réglages ou de réparer le moteur.	DangerRisque de blessures graves. Gardez les mains et les pieds dégagés avant que la lame et toutes les pièces mobiles ne s'arrêtent.	DangerRisque de renversement sur pentes raidesN'utilisez pas la machine sur des pelouses avec des pentes supérieures à 15° (27%).Ne pas utiliser la machine sur des pelouses avec des pentes latérales supérieures à 10° (18%).

1.5. Règlement pour remorque

Le kit de traînée (en option) doit être installé en suivant les instructions fournies. Lors de l'utilisation du kit de remorquage, ne dépassez pas les charges recommandées indiquées sur l'étiquette et respectez les consignes de sécurité.

max 1000 N (100 kg) max 250 N (25 kg)

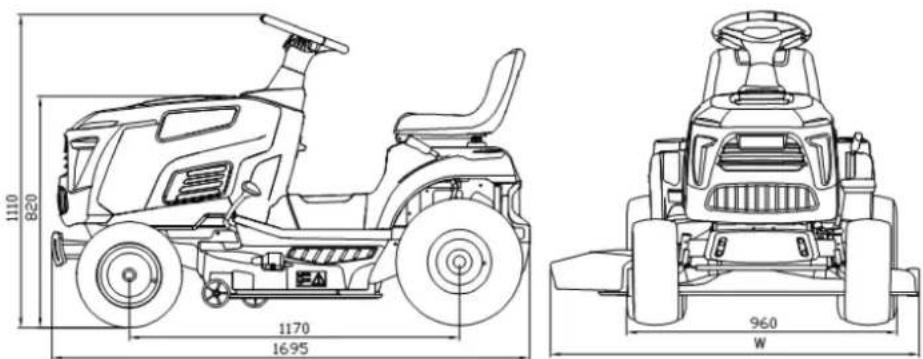

2. SPÉCIFICATIONS TECHNIQUES

TC108LH
Du pouvoir		13kW - 17,50 CV
Moteur		Loncin - twin (V-Twin)
Déplacement		586cc
la vitesse du moteur		2400min-1
Niveau de pression acoustique au niveau de l'opérateur		LpA : 82,2 dB(A)KpA : 3 dB(A)
Niveau de puissance sonore garanti (2000/14/CE)		LWA : 100 dB(A)
Lame		Double
Vibration	Extrémités	Ah : 3,24 m/s2Kh : 0,16 m/s2
	Général	Ah : 2,77 m/s2Kh : 0,18 m/s2
Largeur de coupe		108cm
Type de transmission		Tuff-Torq (hydrostatique)
Démarrer le système		Électrique
Télécharger		Côté
Capacité du réservoir de carburant		7.5L
Rayon de braquage		45cm
Couple de vis de lame		40-45Nm
Hauteur de coupe (7 positions)		30-90mm
Roues avant		15x6.00-6
Roues arrière		18x8.50-8
Pression de gonflage du pneu avant		1,0 bar
Pression de gonflage des pneus arrière		1,2 bars
Système électrique		12V
Tambours		18Ah
Vitesse de déplacement		Avant : 8,8 km/h Arrière : 4,5 km/h
Poids		168,5 kg

1110 820 1170 1695 960 W

L(mm): 1210

3. DESCRIPTION DU PRODUIT

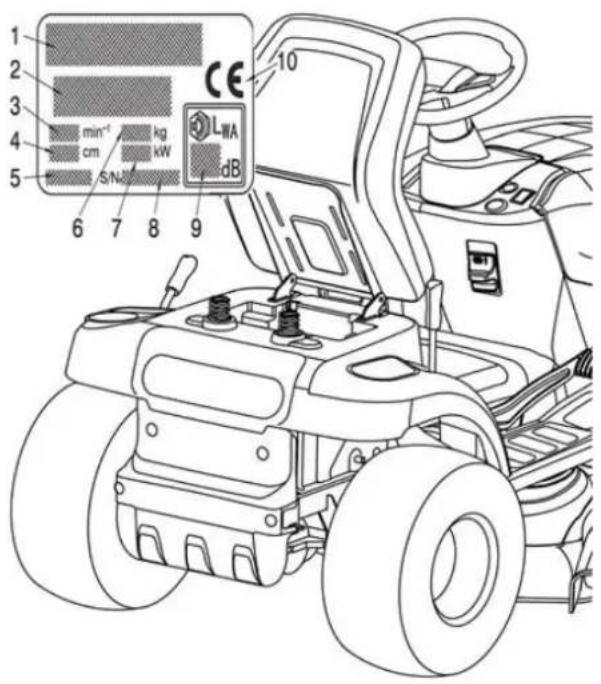

3.1. Identification de la machine

L'étiquette située sur le support du siège comporte les données essentielles de chaque machine.

1 2 3 4 5 6 7 8 9 CE min⁻¹ kg cm kW S/N dB LWA

1. Nom et adresse du fabricant
2. Type d'appareil.
3. Vitesse de la lame en tr/min (si indiqué).
4. Largeur de coupe.
5. Année de fabrication.
6. Poids en kg
7. Puissance du moteur.
8. Numéro de série.
9. Niveau de puissance acoustique (Selon la directive 2000/14/CE)
10. Marque de conformité (Selon la directive 2006/42/CE)

3.2. Identification de ses composants

1. Prise de force/lame (PDF)
2. Clé de contact
3. Pédale d'avance
4. Levier de stationnement
5. Composant de couverture
6. Pédale de marche arrière
7. Levier de vitesse (manuel)
8. Roues arrière
9. Couvercle du filtre
10. Volant
11. Levier d'accélérateur
12. Frein
13. Capot moteur
14. Roues avant
15. Protection avant
16. Bouton d'arrêt

Pour des raisons de stockage et de transport, certains composants de la machine ne sont pas installés en usine et doivent être assemblés après le déballage. Suivez les instructions ci-dessous.

▲ Important

La machine est livrée sans huile moteur ni carburant. Avant de démarrer le moteur, faites le plein d'huile et de carburant en suivant les instructions données dans le manuel du moteur.

4.1. Déballage

Lors du déballage de la machine, veillez à assembler toutes les pièces et accessoires individuels et à ne pas endommager le plateau de coupe lors du retrait de la machine.

Enlevez d'abord les 6 boulons en bas de l'étagère d'emballage, puis vous pouvez soulever le châssis supérieur pour libérer la machine (opération à effectuer par deux personnes).

Coupez le câble fixe à l'avant et à l'arrière du châssis de la tondeuse, puis retirez la machine de la palette.

L'emballage contient :

1. Appareil
2. Arbre de liaison de direction
3. Trousse de remorque
4. Garde avant
5. Support de pare-chocs gauche [L]
6. Support de pare-chocs droit [R]
7. Couverture de volant
8. Volant
9. Cube cannelé
10. Couvercle d'essieu directeur
11. manuel d'instructions
12. Outils
13. Siège
14. Déflecteur latéral

15. Kit de paillage (le cas échéant)

16. Écrous, boulons, rondelle, bague et clé de démarrage

Remarque : Pour éviter d'endommager le plateau de coupe, soulevez le plateau de coupe à sa hauteur maximale et faites très attention lorsque vous retirez la machine de la palette.

4.2. Montage du volant

Placez la machine sur une surface plane et redressez les roues avant.

• Monter l'arbre (1) dans les accouplements et serrer la vis M8x25 (2). (Utilisez la clé hexagonale 5 dans les outils accessoires.)
• Installez le couvercle de l'arbre de direction (3).
• Insérez le moyeu cannelé (4) sur l'arbre (1), le volant de montage (5), l'entretoise (6) et le contre-écrou M8 (7). (Utilisez une clé 13-15 comme outil.)
• Insérez le couvercle du volant (8) dans le volant et serrez les deux vis ST4,8x16 (9). (Utilisez le tournevis cruciforme dans les outils accessoires.)

Remarque : veuillez faire attention au sens lors du montage du volant.

4.3. Assemblage de siège

Fixez le siège à la plaque à l'aide des 4 vis M8x20. (Utilisez la clé à fourche 8-10 dans les outils accessoires.

4.3.1. Réglage du siège

1. Desserrez les 2 écrous et la vis M8 du support de siège sur le châssis de la machine. (utilisez la clé plate du sac à outils)
2. Placez le siège sur le support du châssis et installez les vis et écrous précédents.
3. Connectez le câblage électrique du capteur qui passe sous le siège.

4.3.2. Siège de montage avec accoudoirs

(\*Facultatif)

• Fixez l'accoudoir droit (1) sur le siège avec trois vis M8 (2) à l'aide de la clé Allen dans les outils accessoires, et fixez l'accoudoir gauche (3) sur le siège de la même manière
• Monter la bague de retenue (1) sur la goupille (2), utiliser la goupille pour fixer le siège (3) au support et encliqueter sur la bague de retenue (4).

4.4. Connexion de la batterie

# Le fluide électrolytique est une solution d'acide sulfurique.

Danger

L'acide sulfurique est corrosif et dangereux.

L'acide sulfurique peut causer la cécité ou de graves brûlures.

Tenir hors de portée des enfants.

Dans le cas des pays de l'UE, ne jetez jamais d'outils électriques dans les ordures ménagères. Afin de se conformer à la directive européenne 2012/19/CE relative aux équipements électriques et électroniques usagés et à sa transposition dans les législations nationales, les anciens outils électriques doivent être séparés des autres déchets et éliminés de manière écologique, par ex. l'amener à un dépôt de recyclage.

Alternative de recyclage à la demande de retour :

Au lieu de retourner l'équipement au fabricant, le propriétaire de l'équipement électrique doit s'assurer que l'équipement est éliminé correctement s'il ne souhaite plus le conserver. L'ancien équipement peut être retourné à un point de collecte approprié qui éliminera l'équipement conformément aux réglementations nationales sur l'élimination et le recyclage des déchets. Ceci ne s'applique pas aux accessoires ou aides sans composants électriques fournis avec l'ancien équipement. Sous réserve de modifications techniques.

Ne jetez jamais la batterie dans l'environnement. S'il est nécessaire de changer la batterie, suivez les procédures d'élimination établies par les autorités locales.

4.4.1. Traiter

1) Placez la batterie dans son logement.
▲ Important
Placez la batterie avec les polarités (+) et (-)
2) Connectez les connecteurs de la batterie aux câbles de connexion de la machine et serrez les 2 vis.
Recouvrez ensuite le capuchon de protection afin que les 2 fils soient bien en place.

3) Fixez la batterie avec la petite sangle en caoutchouc.

RED BLACK

Remarque : Cette machine utilise la batterie : 12V, 18Ah. La batterie est complètement chargée avant de quitter l'usine. Si la batterie s'avère insuffisante, veuillez utiliser un chargeur 12V1A pour charger la batterie.

4.5. Support de pare-chocs avant

- Fixation du support de pare-chocs L et du support de pare-chocs R sur le pare-chocs, à l'aide de 4 écrous M8 et de 4 vis M8x20. (Utilisez une clé à fourche 13-15 dans les outils accessoires.)

FR

- Fixez le pare-chocs avant au bas du cadre à l'aide de 4 écrous M8 et de 4 vis M8x20. (Utilisez une clé à fourche 13-15 dans les outils accessoires.)

4.6. Support de déflecteur latéral

• Insérez la goupille élastique (1) et la rondelle (2) dans l'extrémité droite de la goupille (3);
• Insérez l'axe de la goupille dans le déflecteur latéral (4), le support (6) et le ressort de torsion (5) dans l'ordre, et insérez la rondelle (2) et le loquet à ressort (1) dans l'autre extrémité.

Remarque : lorsque vous devez ouvrir le déflecteur latéral, veuillez d'abord appuyer sur le bouton de verrouillage automatique et ne pas forcer pour l'ouvrir.

4.7. Montage du kit mulching

*(Facultatif)

Si vous choisissez de tondre, de pailler et de laisser sur la pelouse, un kit de paillage est disponible sur demande. Celui-ci doit être assemblé sur le plateau de coupe comme indiqué sur le soufflet.

• Appuyez sur le bouton de verrouillage automatique pour ouvrir le déflecteur latéral.
• Passez la languette (M) du kit de paillis à travers le bas de la goupille (N), insérez le coin inférieur gauche du kit de paillis dans l'espace sous la base des pièces autobloquantes (Figure B) et insérez le goujon à droite goupille dans le trou de la plate-forme (Figure C)
• Accrochez le crochet gauche dans la fente à la base des pièces autobloquantes (Figure A) et le crochet droit dans le trou de la plate-forme (Figure D).

4.8. Montage du kit de remorque

- Retirez la douille du bras de tension (2), les boulons hexagonaux à bride M8×20 (3) et les contre-écrous hexagonaux à bride M8 (1) qui fixent le couvercle de la boîte de vitesses (4) ;

- Insérez la bague (2) dans les deux trous où les boulons viennent d'être retirés, alignez la plaque de remorquage (5), puis installez les boulons à bride hexagonale M8 × 40 (3), l'écrou de blocage à bride hexagonale M8 (1) puis serrez le boulon.

5.1. La manette des gaz
5.2. Volant
5.3. Bouton de démarrage/arrêt de la lame
5.4. Interrupteur à clé de contact
5.5. Pédale de frein
5.6. Levier de frein de stationnement
5.7. Conduire
5.8. Levier de changement de vitesse (pour le modèle à boîte manuelle).
5.9. Levier de réglage de la hauteur de coupe
5.10. Carburant et huile
5.11. Bouton de fonctionnement en mode inverse (RMO)

5.1. La manette des gaz

Régule les tours du moteur. Les positions sont indiquées sur une étiquette avec les symboles suivants :

CHOKE (starter) – Démarrage à froid

La position "CHOKE" enrichit le mélange donc il ne doit être utilisé que le temps nécessaire lors d'un démarrage à froid.

SLOW - pour un régime moteur minimum→

RAPIDE - pour un régime moteur maximal→

• Lors du passage d'une zone à une autre, placez le levier dans une position entre "SLOW" et "FAST".
• Lors de la coupe, passez en "RAPIDE"

5.2. Volant

Le volant est chargé de faire tourner les roues avant.

5.3. Bouton de démarrage/arrêt de la lame

Le bouton de démarrage/arrêt de la lame est situé sur la console de droite, en face de l'interrupteur à clé.

Le bouton de démarrage/arrêt de la lame actionne l'embrayage électrique. Tirez le bouton vers le haut pour engager les lames ou poussez-le vers le bas pour désengager les lames.

OFF ON

5.4. interrupteur à clé de contact

Cette commande à clé a trois positions :

À L'ARRÊT→tout est éteint.

"AU"→activer toutes les parties.

"DÉBUT"→ enclencher le démarreur.

STOP ↓ ↓ ↓

Si vous relâchez la touche à "START", elle reviendra automatiquement sur "ON"

La clé alimente les phares lorsque le commutateur est en position.

5.5. Pédale de frein

La pédale de frein est située sur le côté avant gauche du tableau de bord. La pédale de frein peut être utilisée pour les arrêts brusques ou pour serrer le frein de stationnement.

Remarque : Lorsque la machine est en mouvement, ne pas appuyer sur la pédale.

BRAKE

5.6. Levier de frein de stationnement

Machine à l'arrêt :

1) Maintenez la pédale enfoncée
2) Tirez le levier du frein de stationnement et maintenez-le
3) Relâchez la pédale.

De cette manière, les roues arrière restent freinées. Pour desserrer le frein de stationnement, appuyez à fond sur la pédale (le levier de frein de stationnement se desserrement et revient en position basse).

Remarque : Le moteur ne peut être démarré qu'en position de stationnement. Assis sur la machine avec le frein de stationnement desserré ou simplement en appuyant sur la pédale de frein.

5.7. Pédales de conduite

(*Valable pour le modèle à transmission hydrostatique)

Cette pédale engage l'entraînement au niveau des roues et module également les vitesses avant et arrière de la machine.

R N F

- Pour activer l'avance, poussez-la vers "F" avec la pointe.

Lorsque la pression sur la pédale augmente, la vitesse de la machine augmente.

• La marche arrière est activée en appuyant sur la pédale avec le talon vers «R».
• La pédale passe automatiquement au neutre "N" lorsqu'elle est relâchée.

Mise en garde

La marche arrière ne doit être engagée que lorsque la machine est à l'arrêt.

Remarque : n'oubliez pas de desserrer le frein de stationnement.

5.8. Levier de changement de vitesse

(*Valable pour le modèle à transmission manuelle - non hydrostatique).

Ce levier a sept positions pour les 5 vitesses avant, la position neutre «N» et la marche arrière «R».

Lorsque vous déplacez le levier de changement de vitesse, appuyez sur la pédale pour désengager la courroie d'entraînement et déplacez le levier comme indiqué sur l'étiquette.

5 4 3 2 1 R

Ne déplacez jamais le levier directement de la marche avant à la marche arrière ou de la marche arrière à la marche avant avant l'arrêt de la machine.

Mise en garde

N'engagez la marche arrière que lorsque la machine est complètement arrêtée.

5.9. Levier de réglage de la hauteur de coupe

Relève ou abaisse le plateau de coupe et ajuste ainsi la hauteur de coupe de l'herbe.

Il existe sept positions pour ce levier (indiquées par "1" à "7" sur l'étiquette), correspondant à différentes hauteurs entre 30 et 90 mm.

5.10. Vérification du carburant et de l'huile

(*Voir description à la section 6.3.3.)

5.11. Bouton de fonctionnement en mode inverse (RMO)

Le bouton de marche arrière (RMO) est situé sur le côté droit du volant.

Les lames sont conçues pour s'arrêter lorsque la machine est utilisée en marche arrière. Si vous maintenez le bouton RMO enfoncé, les lames continueront de tourner lorsque la marche arrière est utilisée.

Remarque : la tonte en marche arrière n'est pas recommandée.

6. MODE D'EMPLOI

6.1. Recommandations de sécurité

Attention

La machine ne doit être utilisée que dans le but pour lequel elle a été conçue (tondre l'herbe). Rappelez-vous que l'utilisateur est responsable des dommages et blessures à d'autres personnes ou objets. Ne modifiez pas ou ne retirez pas les dispositifs de sécurité installés sur la machine pour des raisons de sécurité. L'utilisateur est responsable des dommages ou pertes causés à des tiers.

Avant d'utiliser la machine :

• Lisez les consignes générales de sécurité, en accordant une attention particulière à la conduite et à la coupe en pente.
• Lisez attentivement les instructions d'utilisation, assurez-vous de bien connaître les commandes et savez comment arrêter rapidement les lames et le moteur si nécessaire.
• Ne placez jamais vos mains ou vos pieds à côté ou sous des pièces rotatives et restez toujours à l'écart de la prise.

N'utilisez pas la machine lorsque vous êtes dans un état de santé précaire ou sous l'influence de médicaments ou de toute autre substance susceptible de réduire vos actions réflexes et votre capacité de concentration. Il est de la responsabilité de l'utilisateur d'évaluer le risque potentiel de la zone où les travaux doivent être effectués, et de prendre toutes les précautions nécessaires pour garantir sa propre sécurité et celle des autres, notamment sur des terrains en pente ou accidentés, glissants et instables terrain.

Ne laissez pas la machine dans l'herbe haute avec le moteur en marche pour éviter le risque de départ d'incendie. Ne faites pas fonctionner la machine sans le déflecteur latéral en place.

Mise en garde

N'utilisez pas la machine sur de l'herbe avec des pentes supérieures à 15° (27%). N'utilisez pas la machine sur de l'herbe avec des pentes latérales supérieures à 10° (18%). Si la machine est susceptible d'être utilisée principalement sur un terrain en pente, placez des contrepoids sous l'essieu de la roue avant. Ceux-ci améliorent la stabilité à l'avant et réduisent les risques de basculement.

▲ Important

Toutes les références relatives aux positions des commandes sont décrites dans la section précédente.

6.2. Dispositif de sécurité

Les dispositifs de sécurité fonctionnent de deux manières : Ils empêchent le démarrage du moteur si toutes les exigences de sécurité ne sont pas respectées et ils arrêtent le moteur si une seule des exigences de sécurité fait défaut.

- Pour démarrer le moteur il faut que :

• Les lames ne sont pas engagées.
  o Le frein de stationnement est serré et la transmission est désengagée.
  o L'opérateur est assis sur le siège.

- Le moteur s'arrête lorsque :

o L'opérateur quitte son siège pendant la tonte ou la conduite.

6.3. Instructions avant de commencer le travail

Avant de commencer à couper, il est nécessaire d'effectuer diverses vérifications et opérations pour vous assurer de pouvoir travailler efficacement et avec un maximum de sécurité.

6.3.1. Réglage du siège

Pour changer la position du siège, desserrez les quatre vis de réglage et faites-le glisser le long des fentes.

Une fois que vous avez trouvé la bonne position, serrez les quatre vis.

En cas de siège avec accoudoirs

(*Facultatif)

Pour régler la position du siège, soulevez et maintenez le levier de réglage du siège. Faites glisser le siège vers l'avant ou vers l'arrière jusqu'à la position souhaitée ; puis relâchez le levier de réglage. Assurez-vous que le siège est verrouillé en position avant d'utiliser le tracteur.

6.3.2. Pression des pneus

Avoir la bonne pression des pneus est la condition principale pour s'assurer que le plateau de coupe est de niveau et coupe uniformément.

Dévissez les bouchons de valve et connectez une conduite d'air comprimé avec un manomètre aux valves.

LES PRESSIONS SONT
EFFRONTÉ	1,0 bar (15 x 6,0-6)
ARRIÈRE	1,2 bar (18 x 8,5-8)

6.3.3. Vérification du carburant et de l'huile

Moteur éteint, vérifier le niveau d'huile. Selon les instructions du manuel du moteur, il devrait se situer entre les repères MIN. et max. de la jauge.

Faites le plein avec un entonnoir, mais ne remplissez pas complètement le réservoir. La capacité du réservoir est d'environ 7,5 litres.

▲Mise en garde: Le ravitaillement en carburant doit être effectué dans une zone dégagée ou bien aérée avec le moteur éteint. Rappelez-vous toujours que les vapeurs d'essence sont inflammables. Ne fumez pas lorsque vous faites le plein.

N'utilisez pas de feu réel comme méthode d'éclairage pour regarder dans le réservoir.

▲ Important: Ne renversez pas d'essence sur les pièces en plastique pour éviter de les endommager. En cas de déversement accidentel ou de fuite, rincer immédiatement à l'eau. La garantie ne couvre pas les dommages aux parties plastiques de la carrosserie ou au moteur causés par l'essence.

6.3.4. Vérification de la sécurité et de l'efficacité de la machine

• Vérifiez que les dispositifs de sécurité fonctionnent comme décrit ci-dessus.
• Vérifier que le frein est en parfait état de fonctionnement.
• Ne commencez pas à tondre si les lames vibrent ou si vous n'êtes pas sûr qu'elles soient suffisamment affûtées. Souvenez-vous toujours de cela:

- Une lame émoussée tire sur l'herbe et la fait jaunir.

- Une lame desserrée provoque des vibrations indésirables et peut être dangereuse.

Mise en garde: N'utilisez pas la machine si vous n'êtes pas sûr qu'elle fonctionne de manière sûre ou efficace. En cas de doute, contactez votre distributeur officiel pour effectuer les vérifications et réparations nécessaires.

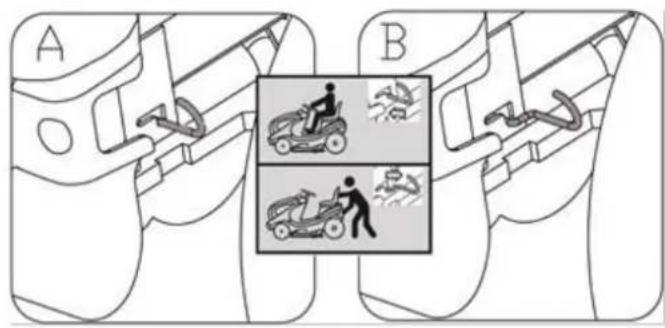

6.3.5. Levier de libération de la transmission hydrostatique

Ce levier a deux positions comme indiqué sur l'étiquette :

« A » = Transmission couplée : Pour tous les usages, en mouvement et pendant la coupe ; « B » = Transmission désengagée : cela facilite grandement le déplacement de la machine à la main, moteur éteint.

A B

6.4. Utilisation des machines

6.4.1. Début

Mise en garde

Le moteur doit être démarré dans un endroit ouvert ou bien aéré. Rappelez-vous toujours que les gaz d'échappement sont toxiques.

Pour démarrer le moteur :

• Ouvrir le robinet de carburant (en "l").
• Fermez le capot du moteur.
• Relevez le plateau de coupe aussi haut que possible.
• Dégager les lames.

- Relâchez la pédale d'engagement de la transmission au point mort.

- Serrez le frein de stationnement.

- Lors d'un démarrage à froid, placez la manette des gaz sur la position "CHOKE" indiquée sur l'étiquette.

- Si le moteur est déjà chaud, déplacez le levier entre "SLOW" et "FAST".

- Mettez la clé de contact sur ON et tournez sur "ON" pour établir un contact électrique, puis tournez sur "START" pour démarrer le moteur.

- Relâchez la clé une fois que le moteur a démarré.

- Remarque : Lorsque le moteur a démarré, placez la manette des gaz sur "SLOW".

▲ Important: Le starter doit être fermé dès que le moteur tourne régulièrement. L'utiliser lorsque le moteur est déjà chaud peut encrasser les bougies d'allumage et faire tourner le moteur de manière erratique.

Nota : En cas de problème de démarrage moteur, n'insistez pas car vous risquez de décharger la batterie et de noyer le moteur. Tourner la clé en position «OFF», attendre quelques secondes puis répéter l'opération. Si le dysfonctionnement persiste, consultez votre revendeur officiel.

▲ Important: Gardez toujours à l'esprit que les dispositifs de sécurité empêchent le démarrage du moteur si les exigences de sécurité ne sont pas respectées. Dans ces cas, une fois la situation corrigée, la clé doit d'abord être remise en position "OFF" avant de pouvoir redémarrer le moteur.

6.4.2. Démarrage et déplacement de la machine sans tondre

Mise en garde: Cette machine n'est pas homologuée pour une utilisation sur la voie publique. Il doit être utilisé (comme indiqué par le code de la route) dans les zones privées fermées à la circulation.

Lors du déplacement de la machine, les lames doivent être débrayées et le plateau de coupe relevé le plus haut possible (position "7").

(*Indications valables pour le modèle à transmission manuelle - non hydrostatique) :

• Placez la manette des gaz entre "SLOW" et "FAST" et le levier de vitesses en première vitesse.
• Maintenez la pédale de frein enfoncée et desserrez le frein de stationnement.
• Relâchez lentement la pédale de frein pour faire avancer la machine.
• La pédale de frein doit être relâchée progressivement, car un actionnement brusque peut provoquer le renversement de la machine et la perte de contrôle du conducteur.
• Atteignez progressivement la vitesse souhaitée à l'aide de l'accélérateur et du levier de vitesses.
• Pour changer de vitesse, vous devez toujours utiliser l'embrayage en appuyant sur la pédale de frein.

6.4.3. Freinage

Ralentissez d'abord la machine en réduisant le régime moteur, puis appuyez sur la pédale pour ralentir davantage jusqu'à ce que la machine s'arrête.

Remarque : La machine ralentit déjà considérablement simplement en relâchant la pédale de marche.

6.4.4. Marche en arrière

▲ Important: La marche arrière ne doit être engagée que lorsque la machine est complètement arrêtée.

Appuyez sur la pédale de frein jusqu'à ce que la machine s'arrête. Puis inversez en déplaçant le levier sur le côté et en position "R". (*Valable pour le modèle à transmission manuelle - non hydrostatique).

Relâchez progressivement la pédale de frein pour engager l'embrayage, puis commencez à reculer.

Avec la machine à l'arrêt, démarrez la marche arrière en appuyant sur la pédale d'engagement de la transmission dans le sens "R" (*Valable pour le modèle à transmission hydrostatique).

6.4.5. Coupe d'herbe

Pour commencer à couper :

• Déplacez la manette des gaz sur "FAST"
• Relevez le plateau de coupe aussi haut que possible.
• Engager/engager les lames.

FR

• Commencez à vous déplacer sur l'herbe très lentement et avec la plus grande prudence, comme déjà décrit ci-dessus.
• Réglez la hauteur et la vitesse de coupe en tenant compte des conditions de la pelouse (la hauteur, la densité ou l'humidité de l'herbe).

▲ Mise en garde: Lors de la tonte sur un terrain en pente, réduisez la vitesse pour garantir des conditions de sécurité.

Quelles que soient les conditions, réduisez toujours la vitesse si vous constatez une baisse du régime moteur.

• Si vous allez trop vite pour la quantité d'herbe que vous coupez, vous ne pourrez pas bien couper l'herbe.
• Désengagez les lames et relevez le plateau de coupe le plus haut possible chaque fois que vous devez franchir un obstacle.

▲ Important: Cette machine n'est pas conçue pour tondre en marche arrière. Les lames s'arrêtent lorsque la machine est en marche arrière en poussant la pédale d'entraînement vers "R". Appuyez sur le bouton de priorité (à droite du volant) pour maintenir les lames en rotation lorsque la tondeuse est en marche arrière.

6.4.6. Fin des vendanges

Une fois la tonte terminée, désengagez les lames, réduisez le régime moteur et conduisez la machine avec le plateau de coupe relevé le plus haut possible.

6.4.7. Fin du travail

Arrêtez la machine, placez la manette des gaz sur "SLOW" et coupez le moteur en tournant la clé sur "OFF". Lorsque le moteur est arrêté, fermez le robinet de carburant.

Mise en garde: Pour éviter les rebonds, réglez la manette des gaz sur "SLOW" pendant 20 secondes avant d'arrêter le moteur. Retirez toujours la clé de contact avant de laisser la machine sans surveillance.

⚠️ Important: Pour garder la batterie chargée, ne pas laisser la clé en position «ON» lorsque le moteur ne tourne pas.

6.4.8. Nettoyage des machines

Après utilisation, nettoyez l'extérieur de la machine, videz la goulotte d'éjection de l'herbe et secouez-la pour enlever l'herbe et les autres débris.

Nettoyez les parties en plastique de la carrosserie avec une éponge humide additionnée d'eau et de détergent en faisant attention de ne pas mouiller le moteur, les parties électriques ou la carte électronique située sous le tableau de bord. N'utilisez jamais de lances ou de détergents puissants pour nettoyer la carrosserie ou le moteur.

Lors du lavage de l'intérieur du plateau de coupe, la machine doit être sur un sol ferme avec :

- La goulotte d'évacuation installée.

• L'opérateur assis.
• Le moteur tourne.
• Transmission au point mort.
• Lames engagées/engagées.

Fixez un tuyau d'eau à chacun des raccords de tuyauterie un à la fois et faites couler de l'eau à travers chacun pendant quelques minutes, avec les lames en mouvement.

Lors du lavage, le plateau de coupe doit être abaissé.

6.4.9. Stockage et inactivité pendant de longues périodes

Si vous avez l'intention de ne pas utiliser la machine pendant une longue période (plus d'un mois), veuillez débrancher les câbles de la batterie et suivre les instructions du manuel.

▲ Important: La batterie doit être stockée dans un endroit frais et sec. Avant une longue période de stockage (plus de 1 mois), toujours charger la batterie puis la recharger avant de l'utiliser à nouveau.

Clips Filtre d'huile

• Videz le réservoir de carburant en débranchant le tube situé à l'entrée du filtre à carburant et suivez les instructions du manuel.
• Enlevez avec précaution les rognures d'herbe sèche qui pourraient s'être accumulées autour du moteur ou de l'échappement pour éviter qu'elles ne s'enflamment la prochaine fois que vous utiliserez la machine.
• Rangez la machine dans un endroit sec, protégé et de préférence recouverte d'un chiffon.
• La prochaine fois que vous utiliserez la machine, vérifiez s'il y a des fuites de carburant au niveau des conduites de carburant, du robinet de carburant ou du carburateur.

6.4.10. Dispositif de protection de la carte

La carte de circuit électronique est dotée d'un protecteur de réinitialisation automatique qui interrompt le circuit en cas de défaillance du système électrique. Cela entraîne l'arrêt du moteur et l'arrêt du système électrique.

Le circuit se réarme automatiquement après quelques secondes, mais la cause du défaut doit

être déterminée et traitée pour éviter la réactivation du dispositif de protection.

Pour éviter d'activer le dispositif de protection :

• N'inversez pas les câbles des bornes de la batterie ;
• N'utilisez pas la machine sans sa batterie ou le régulateur de charge pourrait être endommagé ;
• Attention à ne pas court-circuiter.

6.4.11. Résumé des principales étapes à suivre lors de l'utilisation de la machine

Pour...	Vous devriez...
Pour démarrer le moteur	Ouvrez le robinet de carburant, assurez-vous que toutes les conditions de démarrage sont remplies, puis tournez la clé
Avance	Appuyez sur la pédale, engagez une vitesse, puis relâchez progressivement la pédale.
freiner ou s'arrêter	Réduire le régime moteur et appuyer sur la pédale de frein.
en avant en arrière	Arrêtez la machine, mettez-la au point mort, appuyez sur la pédale, engagez la marche arrière, puis relâchez progressivement la pédale.
Couper l'herbe	Monter la protection contre les décharges ; appuyer sur l'accélérateur ; accrochez les lames; réglez la hauteur de coupe, appuyez sur la pédale, engagez la vitesse, puis relâchez progressivement la pédale.
finir de tondre	Débrayer les lames et réduire le régime moteur.
arrêter le moteur	Réduisez le régime moteur, attendez quelques secondes, tournez la clé et fermez le robinet de carburant.
machine de magasin	Serrez le frein de stationnement, retirez la clé et, si nécessaire, nettoyez la machine, l'intérieur du plateau de coupe, la goulotte de ramassage et le bac de ramassage.

6.5. Utilisation en pente

Tondez uniquement sur des pentes inclinées jusqu'au maximum déjà mentionné ci-dessus: Pentes supérieures à 15° (27 %) et pentes latérales supérieures à 10° (18 %).

• L'herbe sur une pente doit être coupée en montant et en descendant et jamais en travers.
• Lors d'un changement de direction, faites très attention à ce que les roues tournées vers le haut de la pente ne heurtent aucun obstacle (tels que des pierres, des branches, des racines, etc.) qui pourrait faire glisser, renverser ou renverser la machine le contrôler.

Mise en garde: Réduisez la vitesse avant tout changement de direction dans une pente et serrez toujours le frein de stationnement avant de laisser la machine arrêtée et sans surveillance.

• Commencez à vous déplacer très prudemment sur un terrain en pente pour éviter le risque de basculement.
• Réduisez la vitesse au sol avant de monter une pente, surtout en descente.
• N'utilisez jamais la marche arrière pour ralentir dans une descente : cela pourrait vous faire perdre le contrôle du véhicule, notamment sur terrain glissant.
• Descendez les pentes sans toucher à la pédale pour profiter de l'effet de freinage de la transmission hydrostatique lorsque la transmission n'est pas enclenchée.
• Ne conduisez jamais la machine sur des pentes au point mort ou avec l'embrayage relâché.

6.5.1. Jauge de pente

Utilisez un mètre de pente pour déterminer si une pente est trop raide pour un fonctionnement en toute sécurité.

Pour vérifier la pente, procédez comme suit :

• Retirez cette page et pliez-la le long de la ligne pointillée.
• Placez un objet vertical sur ou derrière la pente (par exemple, un poteau, un bâtiment, une clôture, un arbre, etc.)
• Alignez chaque côté de l'indicateur de pente avec l'objet (Figure 1 et Figure 2).

- Ajustez l'indicateur vers le haut ou vers le bas jusqu'à ce que le coin gauche touche la pente (Figure 1 et Figure 2).

S'il y a un espace sous l'indicateur, la pente est trop raide pour un fonctionnement en toute sécurité (Figure 2).

Mise en garde

Les pentes sont un facteur majeur lié aux renversements et aux accidents pouvant entraîner des blessures ou la mort.

N'utilisez pas la machine sur des pentes supérieures à 15 degrés, toutes les pentes nécessitent des précautions supplémentaires.

Tondez toujours face aux pentes, jamais de haut en bas.

compteur de pente Pente 15° (OK) Pente 15° TROP DE PENTE

Fig. 1
Fig.2

6.6. Transport

Mise en garde

Si la machine est transportée sur un camion ou une remorque, utilisez un équipement de levage approprié et suffisamment de personnes pour le poids impliqué et le type de système de levage utilisé. La machine ne doit jamais être soulevée avec des cordes et un palan.

Pendant le transport, fermez le robinet de carburant, abaissez le plateau de coupe, serrez le frein de stationnement et attachez ou enchaînez solidement la machine au dispositif de transport.

6.7. Entretien de la pelouse

• Pour conserver une pelouse verte, lisse et attrayante, il faut la tondre régulièrement sans endommager la pelouse. Une pelouse peut être composée de différents types de gazon. Si la pelouse est tondue fréquemment, l'herbe et les racines deviennent plus fortes, formant une pelouse solide. Si la pelouse est tondue moins fréquemment, l'herbe plus haute et les mauvaises herbes commencent à pousser (ainsi que les marguerites et les trèfles, etc.).
• Il est toujours préférable de tondre l'herbe lorsqu'elle est sèche.
• Les lames doivent être en bon état et bien affûtées pour que l'herbe soit coupée droite sans bord dentelé qui entraîne un jaunissement aux extrémités.
• Le moteur doit tourner à plein régime, à la fois pour assurer une coupe nette de l'herbe et pour obtenir la poussée nécessaire pour pousser l'herbe coupée à travers la goulotte de collecte.
• La fréquence de tonte doit être en rapport avec le taux de croissance de l'herbe. L'herbe ne doit pas pousser trop longtemps entre une coupe et la suivante.
• Pendant les périodes chaudes et sèches, l'herbe doit être coupée un peu plus haut pour éviter que le sol ne se dessèche.
• La meilleure hauteur d'herbe sur une pelouse bien entretenue est d'env. 4-5 cm. Avec une coupe, il n'est pas nécessaire d'enlever plus d'un tiers de la hauteur totale. Si l'herbe est très haute, il faut la tondre deux fois par période de vingt-quatre heures : la première fois avec les lames à pleine hauteur, en réduisant éventuellement la largeur de coupe, et la deuxième fois à la hauteur désirée.

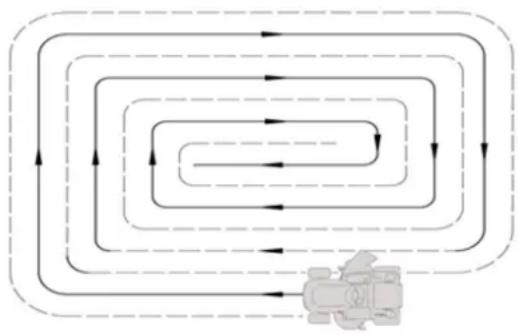

• Lorsque vous tondez de grandes surfaces, commencez par tourner vers la droite afin que l'herbe coupée soit évacuée loin des buissons, des clôtures, des allées, etc. Après un ou deux virages, couper dans la direction opposée en tournant à gauche jusqu'à la fin.
• L'apparence de la pelouse sera améliorée en alternant la tonte dans les deux sens.
• Si le système de ramassage a tendance à se boucher avec de l'herbe, vous devez réduire votre vitesse d'avancement car elle peut être trop rapide pour les conditions de gazon. Si le problème persiste, les causes probables sont des pales émoussées ou des ailettes déformées.
• Soyez très prudent lorsque vous tondez près de buissons ou de bordures, car ceux-ci pourraient déformer la position horizontale du plateau de coupe et endommager son bord et les lames.

7. MAINTENANCE

7.1. Recommandations de sécurité

Avant de nettoyer ou d'effectuer des travaux d'entretien, retirez la clé de contact et lisez les instructions correspondantes. Portez des vêtements et des gants de travail appropriés chaque fois que vos mains sont à risque.

Ne jamais utiliser la machine avec des pièces usées ou endommagées. Les pièces défectueuses ou usées doivent toujours être remplacées et non réparées. N'utilisez que des pièces de rechange d'origine : Des pièces de qualité différente peuvent endommager l'équipement et nuire à votre sécurité et à celle des autres.

Ne jetez jamais d'huile, de carburant, de batteries ou d'autres contaminants usagés dans des endroits non autorisés.

7.2. Calendrier d'entretien

7.2.1. Calendrier d'entretien

Opération	Heures	Rempli
1. Appareil
Vérifier l'huile moteur	Avant chaque utilisation
Vérification de la pression des pneus	Avant chaque utilisation
Vérifications et contrôles de sécurité	Avant chaque utilisation
Vérification des dommages du produit(2)	Avant chaque utilisation
Nettoyage général du produit	après chaque utilisation
Vérification de la fixation et de l'affûtage des lames(2)	toutes les 25 heures
Vérification de la courroie d'entraînement	toutes les 25 heures
Vérification du couteau	toutes les 25 heures
Vérification des boulons et des vis	toutes les 25 heures
Lubrification générale(3)	toutes les 25 heures
Remplacement de lame	toutes les 100 heures
Contrôle d'entretien global effectué par un revendeur agréé	Chaque année
2. Moteur
Première vidange(1)	toutes les 20 heures
Vidange moteur (1)	toutes les 50 heures
Nettoyage du filtre à air (1)	toutes les 50 heures
Vérifier et régler la bougie d'allumage (1)	toutes les 100 heures
Nettoyage du réservoir de carburant et des filtres à carburant(1)	toutes les 100 heures
Remplacement du filtre à air (1)	Tous les ans
Remplacement de la bougie d'allumage(1)	Tous les ans

(1) : Voir le manuel du moteur pour plus d'informations.

(2) : Aux premiers signes d'usure, contactez votre revendeur pour remplacer la pièce.

(3) : Une lubrification générale de toutes les articulations doit également être effectuée chaque fois que la machine n'est pas utilisée pendant une longue période.

Le tableau ci-dessus est destiné à vous aider à maintenir la sécurité et les performances de votre machine. Indique les principales opérations de maintenance et de graissage et leur fréquence. À droite de chaque élément, il y a une case où vous pouvez écrire la date ou après combien d'heures de fonctionnement le travail a été effectué.

Mise en garde

Tous les contrôles, réglages et remplacements non décrits dans ce manuel doivent être effectués par votre revendeur officiel ou un centre de service spécialisé.

7.2.2. Moteur

Pour vidanger l'huile moteur, dévisser le bouchon d'huile lors de la remise en place du bouchon, s'assurer que le joint est bien en place.

7.2.3. Tambours

La batterie doit être soigneusement entretenue pour assurer une longue durée de vie. La batterie de la machine doit toujours être chargée :

• Avant d'utiliser la machine pour la première fois après l'achat.
• Avant de laisser la machine inutilisée pendant une longue période.
• Avant de démarrer la machine après une longue période d'inactivité.

Lisez attentivement et respectez les instructions de recharge de la batterie. Si vous ne suivez pas les instructions ou ne chargez pas la batterie, vous risquez d'endommager de manière permanente les cellules de la batterie.

Une batterie déchargée doit être rechargée dès que possible. La recharge doit être effectuée à l'aide d'un chargeur de batterie à tension constante. D'autres systèmes de charge peuvent endommager la batterie de manière irréversible.

7.3. Vérifications et ajustements

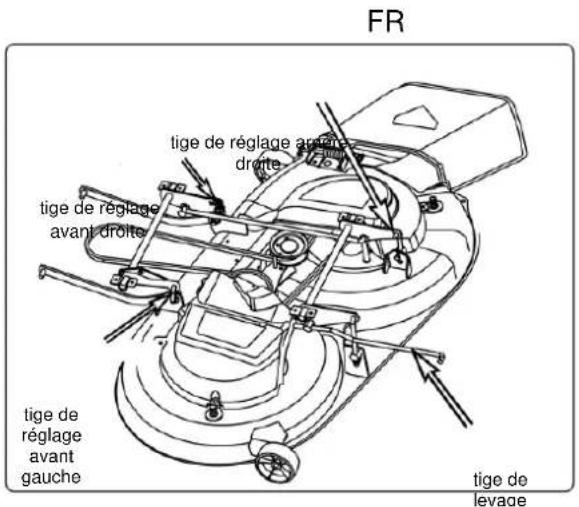

7.3.1. Alignement de l'en-tête

Le plateau de coupe doit être correctement réglé pour obtenir une bonne coupe.

Pour de bons résultats de coupe, l'avant doit toujours être 5 à 6 mm plus bas que l'arrière.

• Placez la machine sur une surface plane et vérifiez la pression des pneus.
• Placez des blocs de 30 mm sous le bord avant du plateau et des blocs de 35 mm sous le bord arrière, puis mettez le levier de levage en position "2".
• Le réglage de la tige de réglage avant gauche, de la tige de réglage droite et de la tige de réglage arrière droite maintient le pont en contact avec les poulies.
• Ajustez la tige de levage pour maintenir le pont en contact avec les blocs.

FR tige de réglage avant droite tige de réglage avant droite tige de réglage avant gauche tige de réglage avant droite tige de levage

▲ Important

Sur herbe plate, si nécessaire, vous pouvez modifier la position de la roue pour obtenir une coupe plus basse.

Sur le gazon surélevé, vous devez placer la roue dans le trou "A". En cas de doute, contactez votre revendeur.

7.4. Démontage et remplacement

7.4.1. Remplacement de roue

Arrêtez la machine sur un sol plat et placez une cale sous une partie porteuse du châssis du côté où la roue doit être changée.

Les roues sont maintenues en place par un circlip amovible à l'aide d'un tournevis.

Si vous devez remplacer une ou les deux roues arrière, elles ont le même diamètre et vérifiez que le plateau de coupe est de niveau pour éviter une coupe inégale. Vous devez vous assurer que la clé et la rondelle sont bien en place.

Avant de remonter la roue, appliquez de la graisse sur l'axe. Remettez l'anneau élastique et la rondelle d'appui en place.

Machine à laver

7.4.2. Remplacement et réparation de pneus

Les pneus sont "Tubeless", donc toute crevaison doit être réparée par un réparateur de pneus suivant les procédures requises pour ce type de pneu.

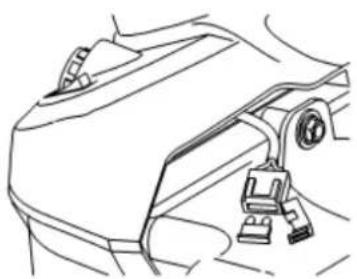

7.4.3. Remplacement d'un fusible

La machine est équipée de fusibles 10A. Lorsqu'il souffle, la machine s'arrête, le voyant du tableau de bord s'éteint et la batterie s'épuise progressivement, la machine aura du mal à démarrer.

Retirez le fusible et remplacez-le par un fusible du même type.

Un fusible grillé doit toujours être remplacé par un fusible du même type et du même ampérage, et jamais par un fusible de calibre différent.

7.4.4. Démontage, remplacement et montage des lames

Mise en garde

Portez toujours des gants de travail lorsque vous manipulez les lames. Avant d'inspecter ou de retirer la lame, arrêtez le moteur et débranchez le fil de la bougie.

Les lames endommagées ou tordues doivent toujours être remplacées par des lames d'origine.

Assurez-vous que les lames sont correctement équilibrées. Assurez-vous de les remettre au bon endroit en vous référant au code et au sens de rotation estampé à l'extérieur de chaque lame.

Démontage : Desserrez la vis dans le sens inverse des aiguilles d'une montre.

Montage: Vérifiez que la partie concave de la rondelle à disque appuie contre la lame.

Remontez les moyeux de l'arbre, en vous assurant que la clavette est bien en place.

Serrer les vis:Serrez dans le sens des aiguilles d'une montre avec une clé dynamométrique calibrée à 40 \~ 45 N.m.

rondelle plate Machine à laver Vis e KEY

7.4.5. Remplacement de la courroie

Le remplacement de la courroie doit être effectué dans un centre de service agréé. Remplacez les courroies dès qu'elles montrent des signes évidents d'usure. Utilisez des sangles d'origine.

7.5. Lubrification

• Appliquez de la graisse avec un injecteur dans les zones indiquées.
• Appliquez deux ou trois injections de graisse et essuyez l'excès de graisse.
• Lubrifiez les zones indiquées avec de l'huile moteur.
• Essuyez la zone propre, appliquez quelques gouttes d'huile, puis essuyez les gouttes ou les déversements.

▲ Important

Ne salissez pas la courroie, la mâchoire de frein ou le pneu avec de la graisse ou de l'huile ; l'huile ou la graisse les endommagera.

Risque de blessure si le moteur est démarré par inadvertance. Protégez-vous contre les blessures. Avant d'effectuer tout travail sur cette tondeuse :

• Éteignez le moteur.
• Retirez la clé de contact.
• Serrez le frein de stationnement.
• Attendez que toutes les pièces mobiles se soient arrêtées et que le moteur ait complètement refroidi.
• Retirez le connecteur de la bougie d'allumage du moteur afin que le moteur ne puisse pas démarrer par inadvertance.

Problème	cause possible	La solution
l'éclairage ne fonctionne pas	1. Le connecteur du fil du phare n'est pas connecté.	Arrêtez la clé en position « STOP » et branchez le câble des phares.
	2. Ampoules défectueuses.	Arrêtez la clé en position "STOP" et remplacez les ampoules.
	3. La batterie n'est pas connectée correctement.	Connectez le fil rouge à la borne (+) de la batterie et le fil noir à la borne (−) de la batterie.
	4. Commutateur d'allumage défectueux.	Remplacer l'interrupteur d'alimentation.
	5. Mauvaise batterie	Testez et rechargez ou remplacez la batterie.
	6. Court-circuit dans le câblage.	Contactez votre distributeur.
Le système de démarrage ne démarre pas le moteur	1. Les conditions de démarrage ne sont pas remplies.	Vérifiez que toutes les conditions de démarrage sont remplies.
	2. Il n'y a pas de carburant dans le réservoir de carburant.	Arrêtez la clé en position « STOP » et remplissez le réservoir de carburant.
	3. Mauvais contact entre le câble et le pôle de la batterie.	Vérifiez les connexions.
	4. Batterie morte ou défectueuse	Testez et rechargez ou remplacez la batterie.
	5. Fusible défectueux.	Remplacez le fusible. Si le fusible saute à plusieurs reprises, déterminez la cause (généralement un court-circuit).
	6. Filtre à air obstrué.	Nettoyez le filtre à air.
	7. Bougie défectueuse.	Vérifiez la connexion de la douille de la bougie, nettoyez ou remplacez la bougie.
	8. Pédale de frein défectueuse.	Contactez votre revendeur ou centre de service.
	9. L'interrupteur d'embrayage/frein n'est pas enfoncé.	Poussez le bouton de prise de force en position ARRÊT.
	10. Relais de démarrage défectueux	Remplacer le relais de démarreur.
	11. Commutateur d'allumage défectueux	Remplacer l'interrupteur d'alimentation.
Le moteur tourne irrégulièrement	1. Problème de carburateur.	Contactez votre distributeur officiel.
	2. Filtre à air obstrué.	Nettoyez ou remplacez le filtre à air. (Voir le manuel du moteur.)
	3. Évent du réservoir de carburant obstrué.	1. Vérifiez et remplacez le filtre à carburant si nécessaire ; (voir manuel du moteur ou contacter votre concessionnaire).2. Videz le réservoir de carburant et faites le plein avec du carburant frais.
	4. L'herbe est trop haute.	Réduisez la vitesse de déplacement en fonction de la hauteur de l'herbe et/ou augmentez la hauteur de coupe.
Le moteur semble faible	1. Filtre à air obstrué.	Nettoyez ou remplacez le filtre à air. (Voir manuel du moteur)
	2. Régime moteur trop bas.	Augmentez la manette des gaz.
	3.Vitesse de déplacement trop élevée.	Régler à une vitesse de déplacement inférieure.
	4. Bougie défectueuse.	Remplacez la bougie d'allumage ; consulter le manuel du moteur.
	5. Évent du réservoir de carburant obstrué.	1. Vérifiez et remplacez le filtre à carburant si nécessaire ; (voir manuel du moteur ou contacter votre concessionnaire).2. Videz le réservoir de carburant et faites le plein avec du carburant frais.
La batterie ne charge pas	1. Fusible défectueux.	Remplacez le fusible. Si le fusible saute à plusieurs reprises, déterminez la cause (généralement un court-circuit). Contactez votre distributeur.
	2. Mauvais contact entre les pôles de la batterie et les câbles.	Vérifiez les connexions.
La machine ne bouge pas	1. Le frein est activé.	Maintenez la pédale de frein enfoncée et desserrez le frein de stationnement, relâchez lentement la pédale de frein pour faire avancer la machine.
	2. Boîte de vitesses déconnectée (boîte hydrostatique).	Engagez la boîte de vitesses.
	3. Courroie d'entraînement déconnectée.	Enclenchez la sangle en place.
	4. Courroie d'entraînement défectueuse ou usée.	Remplacer la courroie d'entraînement.
fortes vibrations	1. Lames desserrées.	Vérifiez et serrez toutes les lames ou contactez votre revendeur officiel.
	2. Moteur desserré.	Vérifier et serrer tout boulons du moteur et du châssis.
	3. Déséquilibre d'une ou des deux lames suite à des dommages.	Contactez votre distributeur officiel.
	4. L'ensemble de coupe est coïncé	Nettoyez l'ensemble de coupe.
	5. Le support du moteur n'est pas serré.	Contactez votre distributeur ou point de vente.
	6. Courroie endommagée.	Remplacer la courroie.
	1. Lames émoussées ou usées.	Affûtez ou remplacez les lames de coupe.
Résultats de coupe inégaux ou médiocres	2. Différentes pressions d'air dans les pneus des côtés gauche et droit.	Vérifiez et ajustez la pression des pneus.
	3. Réglage du corps de tondeuse.	Vérifiez le réglage de la plate-forme ou contactez votre revendeur.)
	4. Herbe longue et/ou mouillée.	Adaptez le niveau de coupe et la vitesse de conduite aux conditions de coupe.
	5.Vitesse de déplacement trop élevée.	Régler à une vitesse de déplacement inférieure.
	6. Herbe coincée sous le plateau de coupe.	Nettoyer correctement l'intérieur du carter (Utiliser un accessoire adapté pour accéder au nettoyage du carter de tondeuse).
	7. Patinage de la courroie d'entraînement de coupe.	Remplacer la courroie d'entraînement de coupe.

Noter: Les erreurs qui se produisent lors de l'utilisation de votre tondeuse autoportée ont souvent des causes simples que vous pouvez corriger vous-même. Cependant, si vous avez des questions ou si des problèmes persistent après avoir effectué les opérations ci-dessus, veuillez contacter votre revendeur ou centre de service.

9. GARANTIE

Millasur garantit que si votre produit souffre d'un défaut de fabrication pendant la période de garantie établie, contactez ou rendez-vous dans votre point de vente.

Votre facture d'achat doit être conservée comme preuve de la date d'achat. Votre outil doit être retourné à votre revendeur dans un état acceptable et propre, dans son étui moulé d'origine, si applicable à l'appareil, accompagné de votre preuve d'achat appropriée.

9.1. Période de garantie

La période de garantie légale du produit commence à la date d'achat initiale par le premier acheteur initial et sa durée sera celle établie par le décret-loi royal pour la protection des consommateurs et des utilisateurs en situation de vulnérabilité sociale et économique pour l'année correspondant au moment de l'achat du produit.

Certains pays n'autorisent pas les limitations sur la durée d'une garantie implicite ou n'autorisent pas l'exclusion ou la limitation des dommages consécutifs ou accessoires, auquel cas la limitation et l'exclusion ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui varient d'un état à l'autre ou d'un pays à l'autre.

9.2. Exclusions

Cette garantie ne couvre pas les dommages au produit ou les problèmes de performance causés par :

• Usure naturelle d'usage.
• Mauvaise utilisation, négligence, utilisation imprudente ou manque d'entretien.

FR

- Les défauts causés par une utilisation incorrecte, les dommages causés par des manipulations effectuées par du personnel non autorisé par Anova ou l'utilisation de pièces de rechange non originales.

- Les défauts des pièces d'usure normale, telles que les roulements, les brosses, les câbles, les prises ou les accessoires tels que les perceuses, les forêts, les lames de scie, etc.

- Dommages ou défauts résultant d'abus, d'accidents ou de modifications.

- Utilisation et stockage incorrects (référence explicite que les règles décrites dans le mode d'emploi n'ont pas été suivies).

- Usure du client (par exemple, lames de scie cassées, balais de charbon usés, etc.).

- L'usure secondaire et les dommages dus à un manque d'entretien, de réparation, de lubrifiants (par exemple, dommages dus à une surchauffe due à des fentes de refroidissement bloquées, dommages aux roulements dus à la saleté, dommages causés par le gel, etc.)

- Dommages résultant manifestement d'une utilisation excessive/surcharge.

- Dommages causés par des approvisionnements inappropriés (par exemple, mauvais carburant)

- Défaillance induite par la charge des composants ou des accessoires du boîtier en raison d'une contrainte anormale

- Déformation induite par la charge des composants ou des accessoires du boîtier en raison d'une contrainte anormale.

- Dommages résultant du fonctionnement de fournitures trop remplies ou qui fuient en raison d'un stockage inapproprié, dans des agents de nettoyage appropriés ou d'autres produits chimiques nocifs.

- Dommages dus à une exposition inappropriée à des températures extrêmes (par exemple, fractures dues au gel, déformation thermique des composants, etc.)

- Dommages causés par une exposition permanente aux rayons ultraviolets.

- Dommages causés par un mauvais entretien.

- Tout dommage causé par le non-respect du mode d'emploi

- Tout produit qui a été tenté d'être réparé par un professionnel non qualifié.

- Tout produit connecté à une source d'alimentation inadéquate (ampères, tension, fréquence).

- Tout dommage causé par des influences extérieures (eau, produits chimiques, physique, choc) ou des substances étrangères.

- Utilisation d'accessoires ou de pièces inappropriés.

- Elle n'inclut pas les défauts des pièces d'usure normale, ni les dommages ou défauts résultant d'abus, d'accidents ou de modifications, ni les frais de transport.

De plus, la garantie est annulée si le produit a été altéré ou modifié, ou si la marque/le numéro de série sur la machine a été altéré ou supprimé.

L'entretien de routine, les mises au point, les réglages ou l'usure normale ne sont pas couverts par cette garantie.

Ce manuel ne couvre pas toutes les situations possibles concernant les exclusions de garantie, pour plus d'informations, contactez votre revendeur Anova le plus proche.

9.3. En cas d'incident

La garantie doit être correctement remplie avec toutes les informations demandées, et accompagnée de la facture d'achat.

Anova se réserve le droit de refuser toute réclamation où l'achat ne peut être vérifié ou s'il est clair que le produit n'a pas été entretenu correctement (entretien, évents nettoyés, graissage, balais de charbon régulièrement entretenus, nettoyage, stockage, etc.).

Par usage privé, on entend l'usage domestique personnel par un consommateur final. Au lieu de cela, l'utilisation commerciale signifie toutes les autres utilisations, y compris les utilisations à des fins commerciales, génératrices de revenus ou de location. Une fois que le produit a été utilisé à des fins commerciales, il sera désormais considéré comme un produit à usage commercial aux fins de cette garantie.

Ce sont nos conditions de garantie standard, mais il peut parfois y avoir une couverture de garantie supplémentaire non déterminée au moment de la publication. Pour plus d'informations, contactez votre distributeur officiel Anova le plus proche ou visitez www.millasur.com.

Le service de garantie est uniquement disponible auprès des revendeurs officiels Anova. Vous pouvez localiser votre distributeur le plus proche sur notre carte des distributeurs sur www.anova.es.

10. ENVIRONNEMENT

Protéger l'environnement. Recyclez l'huile utilisée par cette machine en la rapportant à un centre de recyclage. Ne versez pas d'huile usagée dans les égouts, la terre, les rivières, les lacs ou les mers.

Jetez votre machine de manière écologique. Nous ne devons pas jeter les machines avec les ordures ménagères. Ses composants plastiques et métalliques peuvent être classés selon leur nature et peuvent être recyclés.

Les matériaux utilisés pour emballer cette machine sont recyclables. Veuillez ne pas jeter l'emballage dans les ordures ménagères. Jetez ces emballages dans un point de collecte officiel des déchets.

11. A ÉCLATÉ

TC108LH

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

FR

FR
G

Conformément aux différentes directives CE, ce document confirme que, de par sa conception et sa construction, et selon le marquage CE imprimé dessus par le fabricant, la machine identifiée dans ce document est conforme aux exigences pertinentes et fondamentales de santé et de sécurité des directives CE susmentionnées. Cette déclaration valide le produit pour afficher le symbole CE.

Dans le cas où la machine est modifiée et que cette modification n'est pas approuvée par le fabricant et communiquée au distributeur, cette déclaration perdra sa valeur et sa validité.

Nom de la machine : TRACTEUR DE PELOUSE

Modèle: TC108LH

Norme reconnue et approuvée à laquelle il se conforme :

(UE) 2017/654 modifié par (UE) 2018/989

(UE) 2017/655 modifié par (UE) 2018/987

(UE) 2017/656 modifié par (UE) 2018/988

2000/14/CE modifiée par la directive 2005/88/CE

2011/65/UE

Testé conformément à la réglementation :

EN ISO 5395-1:2013+A1

EN ISO 5395-3:2013+A1+A2

ENISO 12100:2010

ENISO 14982:2009

Sceau de la société

MILLASUR, S.L.U.

Rúa Eduardo Pondal,23 · Pol.Emp..Sígüeiro

15688-Oroso-A Coruña

Tel.[phone] - Fax [phone]

e-mail: [e-mail]

CIF: B-15 749 922

07/11/2022
