MODE D'EMPLOI XOI28SC XO
J'ai travaillé très dur sur ce manuel -veuillez donc le litre...
VENTILATION
Lorsque vous achetez un apparéil XO
vous pouvez être sur que vous avez besoin un
produit de haute qualité, innovant et élégant
d'une entreprise qui se soucie de vous!
Si vous avez besoin d'un service ou si vous avez des questions, il existe 2 façon de contacter nos experts en ventilation;
En ligne @ https://xoappliance.com/priority-service-for-your-xo-product/Ou par téléphone 973-403-8900
FÉLICITATIONS
pour l'achat de votre XO.
Avant de continuer, prenez un instant pour enregistrer votre XO à l'adresse :
Assurant la couverture de garantie si vous avez besoin d'un service. Verifiant la propriété a des fins d'assurance XO vous avertit en cas de changement de produit ou de rappel.
Où sont les CHOSES
SE PREPARER 29-35
Sécurité et précautions
Planification des conduits
Exemples d'installation
Dimensions
L'INSTALLATION 36-42
Hauteur de montage
Dimensions de découpe
Installation
Connexions électriques
ENTRETIEN 43-44
Filtres
Nettoyage
Recirculation
Remplacement de la lumière
FONCTIONNEMENT 45-46
Commandes du bouton-poussoir
Conversion d'air d'appoint CCC
PIECES et GARANTIE 47 - 48
VÉUILLEZ LIRE ET SUIVRE TOUTES LES CONSIGNES DE SECURITE
C'est pour
votre bien...
Honnêtement.
LA SECURITE D'ABORD
INSTRUCTIONS DE SECURITE IMPORTANTES
POUR UN USAGE DOMESTIQUE EXCLUSIONMENT
LIRE ET CONSERVER LES INSTRUCTIONS
COMMENCER PAR LIRE ENTIEREMENT LES INSTRUCTIONS.
IMPORTANT: Conserver les Instructions à usage des Inspecteurs Electriques Locaux.
A L'ATTENTION DE L'INSTALLATEUR: Laisser les Instructions dans l'unité à usage du propriétaire.
AL'ATTENTIONDU PROPRIETAIRE:Conserver les Instructions pour des consultations ulterieures.
N'utiliser des produits de nettoyage ou des déterments qu'avac la plus grande prudence.
Cet apparéil est propre à une utilisation domestique et culinaire.
■ AVENTISSEMENT - Afin de réduire les risques d'incendie ou d'électrocution, ne pas utiliser le moteur avec un Dispositif de Contrôle de la Vitesse à Semi-conducteurs quel qu'il soit.
■ ATTENTION - Afin de réduire les risques d'incendie et de permettre une aspiration correcte de l'air, s'assurer que celui-ci est bien transporte à l'extérieur à travers un conduit d'évacuation. - Ne pas evacuer l'air dans des interstices tels qu'entre des cloisons ou des plafonds, dans des greniers, des espaces confinés ou des garages.
■ ATTENTION - N'utiliser que pour une ventilation générique. Cet apparéil n'est pas propre à l'aspiration de matières ou de vapeurs dangereuses ou explosives.
■ ATTENTION - Afin déviter des bruits et des dommages au niveau du moteur, et/ou un déséquilibre au niveau des hélices, veiller à ce que l'unité d'alimentation n'entre pas en contact avec du spray, de la poussière etc.
■ ATTENTION - Pour obtenir des compléments d'informations, consulter l'étiquette de Specification sur le produit.
■ AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE DOMMAGES AUX PERSONNES, RESPECTER LES REGLES SUIVANTES:
A. N'utiliser l'unité que pour les opérations prévues par le fabricant. Pour toute question eventuelle, contacter le fabricant.
B. Avant d'effectuer des opérations de maintenance ou de nettoyage sur l'unité, débrancher le panneau de service et fermer à cef les commandes de déconnection
afin d'eviter toute mise sous tension accidentelle.
Au cas où les commandes de déconnection ne pourraient être fermées à cef, fixer sur lepanneau de service un message avertissant du danger, par exemple une plaque.
■ AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE PAR INFLAMMATION DES GRAISSES PRESENTES SUR LA GAZINIÈRE:
A. Ne jamais laisser de casseroles sur feu vif sans surveillance. D'eventuels débordements dus à une forte ébullition peuvent provoquer de la fumée et des dépôts de graisses susceptibles de prendre feu. Réchauffer l'huile lentement, à petit feu ou moyen.
B. ALLUMER systématiquement la hotte pour cuisiner à des températures élevées.
C. Nettoyer souvent le moteur. Eviter que les graisses ne s'accumulent sur le moteur ou sur le contrôle.
D. Utiliser des plats aux dimensions adaptées. Toujour utilisier des ustensiles de cuisine adaptations à la taille de la casserole qui se trouve sur la cusinière.
E. Veiller à ce que le moteur, les filtres et la surface où viennent s'accumuler les graisses restent propres.
F. N'utiliser une flamme elevée que lorsque cela est nécessaire. Réchauffer l'huile lentement, à faible ou moyenne température.
G. Ne jamais laisser la cuisinière sans surveillance pendant la cuisson.
H. Utiliser systématiquement des ustensiles de cuisine adaptés au type et à la quantité d'aliments que l'on prépare.
■ AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES EN CAS D'INCENDIE PAR INFLAMMATION DES GRAISSES PRESENTES SUR LA CUISINIÈRE, RESPECTER LES REGLES SUIVANTESa:
A. ETOUFFER LA FLAMME à l'aide d'un couvercle hermétique, une plaque à four ou un plateau en métal et éteindre le brûleur. PROCEDURE AVEC LA PLUS GRANDE PRUDENCE AFIN D'EVITER Toute BRULURE. Si les flammes ne s'eteignent pas immédiatement, EVACUER LA PIECE ET APPELER LES POMPIERS.
B. NE JAMAIS TOUCHER UN PLAT EN FEU - on risque de se brûler.
C. NE PAS UTILISER D'EAU, ni de chiffons ou de serviettes humides - cela pourrait provoquer une violente explosion de vapeur.
D. Utiliser un extincteur UNIQUEMENT dans les cas suivants:
1. On dispose d'un extincteur de Classe ABC que l'on sait faire fonctionner.
2. L'incendie est peu important et il est confiné à la zone où il a éclaté.
3. On a déjà appelé les pompiers.
4. On peut affronter les flammes tout en ayant une issue de secours derrière soi. aBase sur les « mesures de sécurité incendie dans la cuisine « publiées par l'organisme NFPA.
Une bonne maintenance de la hotte garantit le parfait fonctionnement de l'unité.
INSTRUCTIONS D'INSTALLATION
AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, D'LECTROCUTION OU DE DOMMAGES AUX PERSONNES, RESPECTER LES REGLES SUIVANTES:
A. Les opérations d'installation et de branchement électrique doivent être effectuees par du personnel qualifie, conformement aux lois et aux normes en vigueur, y compris celles relatives aux apparereils à feu.
B. Il est nécessaire de-disposer d'une quantite d'air suffisante pour une bonne combustion et aspiration des gaz a travers le conduit de fumee de I'installation de combustion du carburant, afin d'eviter un appel d'air de l'arriere. Suivre les indications du fabricant de I'installation de chauffage et les normes de securite correspondantes telles que celles emises par I'Association Nationale de Protection contre les Incendies (National Fire Protection Association - NFPA), la Societe Americaine des Techniciens de Chauffage, Refrigeration et Climatisation de I'Air (American Society for Heating, Refrigeration and Air Conditioning Engineers - ASHRAE), et par les autorites locales préposées.
C. Au cours des opérations de découpage ou de perforation du mur ou du plafond, veiller à ne pas endommager les cables électriques ou d'autres canalisations cachées.
D. L'appareil doit toujours être relié à un trou d'évacuation vers l'extérieur.
E. L'unité doit être reliée à la terre.
■ AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, N'UTILISER QUE DESCONDUITS METALLIQUES
■ AVERTISSEMENT - LES APPAREILS ELECTROMENAGERS PEUVENT PARFOIS S'AVERER DANGEREUX.
A. Ne pas contrôle les filtres lorsque la hotte est en etat de marche.
B. Ne pas toucher les lampes après une utilisation prolongée de l'appareil.
C. Ne jamais faire flamber d'aliments sous la hotte.
D. L'usage de flammes libres est dangereux pour les filtres et peut générer des incendies.
E. Contrôler constamment les fritures pour éviter que des éclaboussures d'huile ne prennant feu.
F. Avant d'effectuer toute opération de maintenance, débrancher la hotte du réseau d'alimentation électrique.
Le fabricant ne pourrait être retenu responsable d'eventuels dommages causés par le non respect des instructions susmentionnées.
QUELOUES RÉGLES SIMPLES POUR PLANIFIER DÔTURE CANALISATION
CETTE HOTTE EST CONCUE POUR UTILISER UN CONDUIT ROND DE 6 PO -IL PEUT ETRE TRANSITIONNE EN UN CONDUIT RECTANGULAIRE 3-1 / 4 po X 10 po
NE JAMAIS RÉDUIRE LA TAILLE DU CONDUIT. LES CONDUITS SOUS-DIMENSIONNES RESTREIGNENT CONSIDERABLEMENT LE DÉBIT D'AIR ET NUISENT AUX PERFORMANCES.
(Exemple : la surface d'un conduit de 6 po est plus de DEUX fois supérieure à celle d'un conduit de 4 po)
GARDER LES CONDUITES AUSSI COURTES ET DROITES QUE POSSIBLE.
ÉVITEZ D'UTILISER DES CONDUITS METALLIQUES FLEXIBLES SI LA LONGUEUR EST SUPérieURE À 6 pi.
N'UTILISEZ JAMAIS DE CONDUITS EN PLASTIQUE.
UTILISER UN CONDUIT METALLIQUE A ALESAGE Lisse.
MINIMISER LE NOME DE RACCORDS (voir tableau).
LORSQUE VOUS DEVEZ UTILISER DES RACCORDS, ESSAYEZ DE LES SEPARER AVEC DES SECTIONS DE 3 pi OU PLUS DE CONDUIT DROIT.
SUIVEZ TOUJOURS LES DIRECTIVES DU FABRICANT POUR L'ÉQUIPEMENT DE CUISSON QUE VOUS VENTILEZ.
SI DES AMORTISSEURS DE COMMANDE D'AIR SONT NÉCESSAIRES, POSITIONNEZ LE CAPTEUR DANS UN CONDUIT EN LIGNE DROITE IDEALEMENT AVEC UN CONDUIT EN LIGNE DROITE DE 3 pi ENTRE CHAQUE CÔTE DU CAPTEUR ET UN RAC-CORD DE CONDUIT. N'OUBLIEZ PAS D'INCLURE LE CÁBLAGE D'ALIMENTATION ET DE COMMANDE DANS VOS PLANS.
RESPECTEZ TOUS LES CODES ET DECRETS LOCAUX DU BATTIMENT.
UTILISEZ LA FEUILLE DE TRAVAIL qui SUIT POUR VOUS AIDER À CALCULER LE TOTAL DES PIEDS ÉQUIVALENTS DE VOTRE CONDUIT.
LE TOTAL DES PIEDS ÉQUIVALENTS DOIT ETRE INFÉRIEUR À 100 pi.
ESTIMATION DES PIEDS ÉQUIVALENTS TOTAUX DANS UN CONDUIT
LE FAIT DE PROVOQUER UN CHANGEMENT DE DIRECTION DE L'AIR PROVOQUE DES TURBULENCES ET RESTREINT LE DEBIT DANS UN SYSTEME. SI VOUS UTILISEZ UN CONDUIT METALLIQUE FLEXIBLE - AUGMENTEZ TOUS LES MULTI-PLICATEURS DE 50% (12 DEVIENT 18 - ETC.)
CETTE FEUILLE DE CALCUL FACILE À UTILISER EST POUR 600 CFM OU MOINS. SOUS « QTÉ UTILISÉE », ENTREZ LE MODE D'UTILISATION DE CHAQUE SECTION. DANS LES DEUX PREMIÈRES LIGNES - ENTREZ LE NOMBRE DE PIEDS DE CHAQUE TYPE DE CONDUIT DROIT QUE VOUS UTILISEREZ (C.-À-D. POUR 20 PI, ENTREZ 20, POUR 30 PI, ENTREZ 30). SAISISSEZ LE NÔMBRE DE CHAQUE TYPE DE COURBE QUE VOUS UTILISEZ ET LE TYPE DE CAPUCHON D'EXTRÉMITÉ OF. MULTIPLIERZ SUR CHAQUE LIGNE LE « MULTIPLICATEUR » X « QUANTITÉ UTILISÉE » POUR OBTENIR LES PIEDS ÉQUIVALENTS POUR CES COMPOSANTS. AJOUTEZ TOUTES LES VALEURS DANS LA COLONNE « PIEDS ÉQUIVALENTS »
| PIÈCE DE CONDUIT | DESCRIPTION MULTIPLICA-TEUR | QTÉ UTILISÉE | PIEDS ÉQUIVALENTS |
| Conduit rond de 1 pi sur 6 po | 1 | ||
| 1 pi de conduit rectangulaire 3 1/4 po x 10 po | 1 | ||
| Coude de 6 po à 90 degrés | 12 | ||
| Coude de 6 po à 45 degrés | 7 | ||
| 3 1/4 po x 10 po à 90 degrés | 14 | ||
| 3 1/4 po x 10 po à 45 degrés | 8 | ||
| 3 1/4 po x 10 po côte 90 degrés | 33 | ||
| Rond 3 1/4 po x 10 po x 6 po | 2 | ||
| 3 1/4 po x 10 po x 6 po à 90 degrés | 4 | ||
| Capuchon mural rond de 6 po avec amortisseur | 24 | ||
| Capuchon mural de 3 1/4 po x 10 po avec amortisseur | 24 | ||
| Capuchon de toit rond de 6 po | 33 | ||
| LE TOTAL DES PIEDS ÉQUIVALENTS DOIT ÉTRE INFÉRIEUR À 100 | |||
(XEMPLÉS D'INSTALLATION TYPIQUES)
ÉVENT D'ÉCHAPPEMENT MURAL

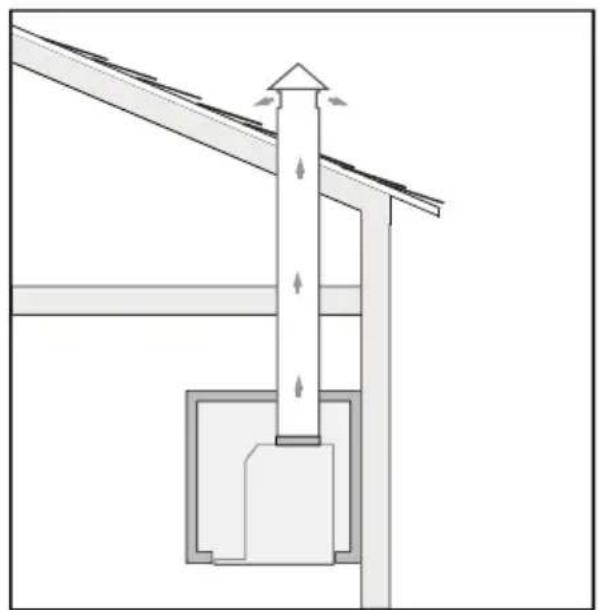

ÉVENT D'ÉCHAPPEMENT DE TOIT

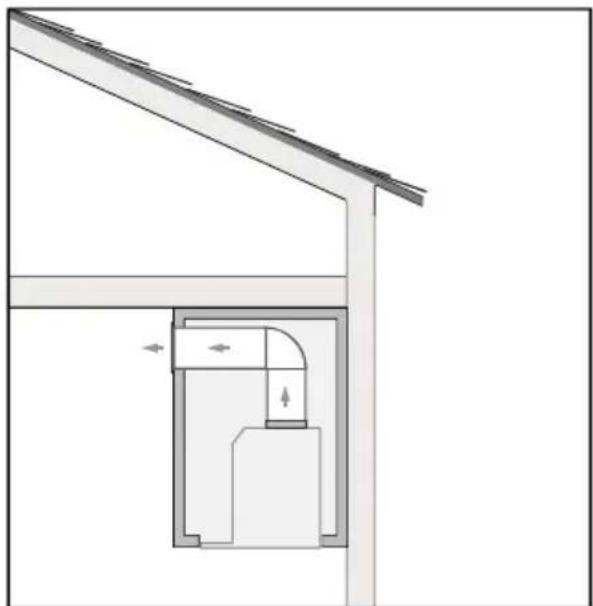

ÉVENT D'ÉCHAPPEMENT DESOFFITE

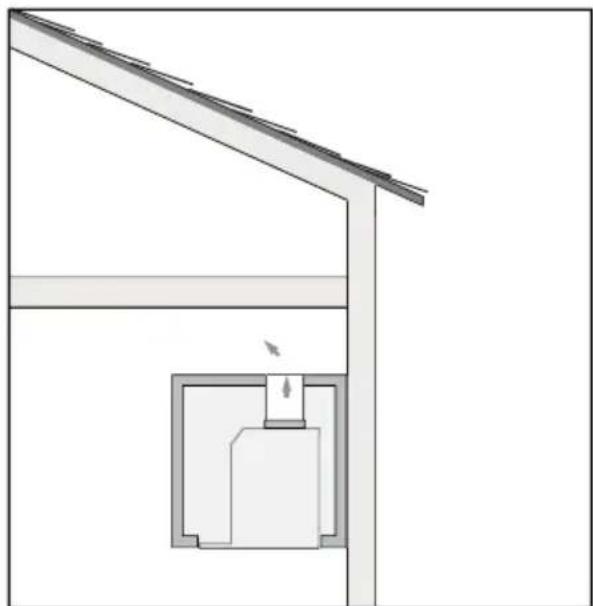

ÉVENT D'ÉCHAPPEMENT
SUPérieUR DE L'ARMOIRE
L'ÉCHAPPEMENT DE RECIRCULATION DOIT ÉTRE RETOURNÉ DANS L'ESPACE

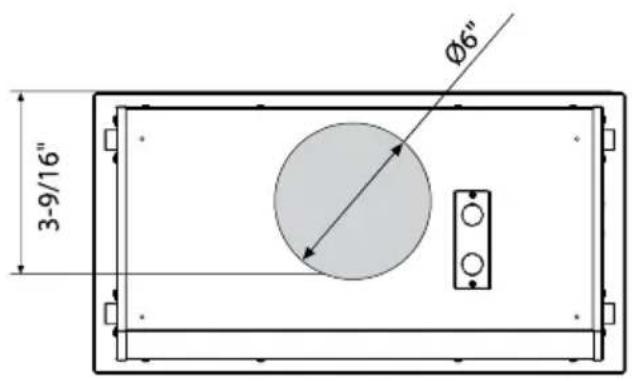

DIMENSIONS
XO122SC

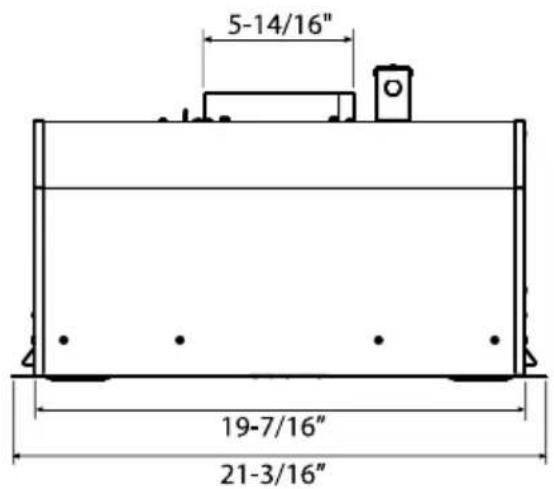

Devant de la hotte
Haut de la hotte

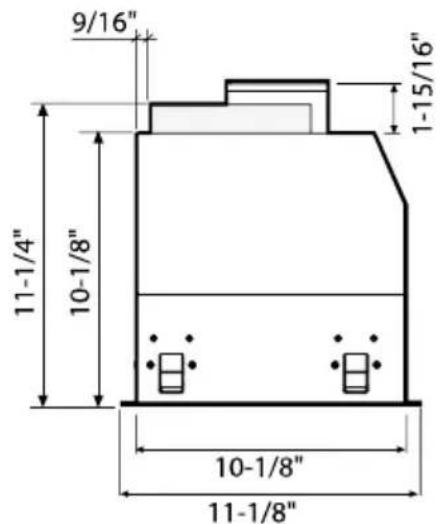

Côté de la hotte
XO128SC

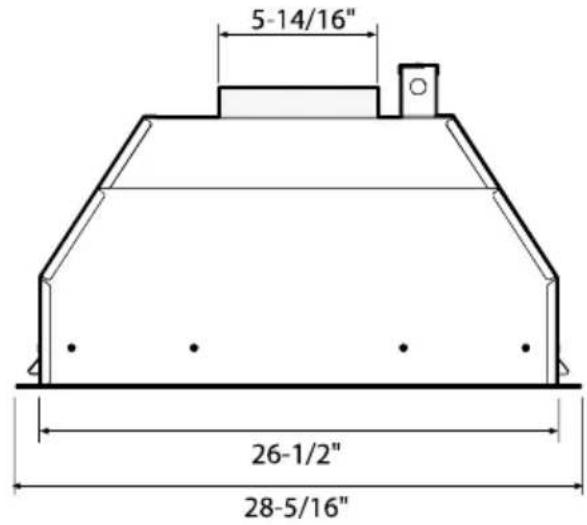

Devant de la hotte

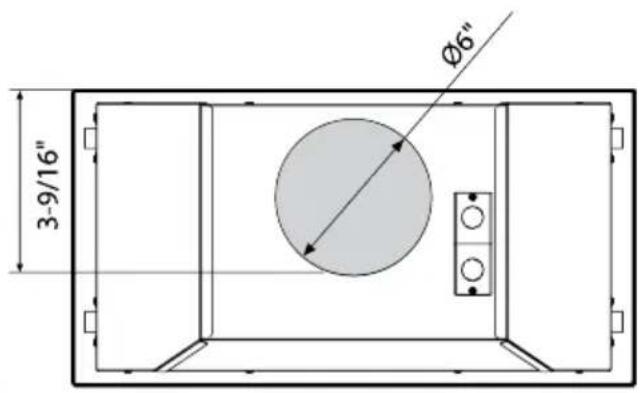

Haut de la hotte

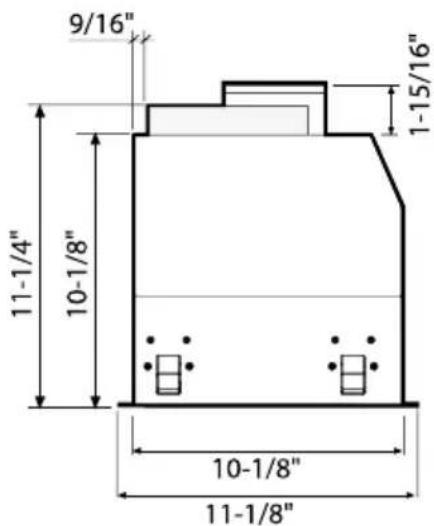

Côté de la hotte

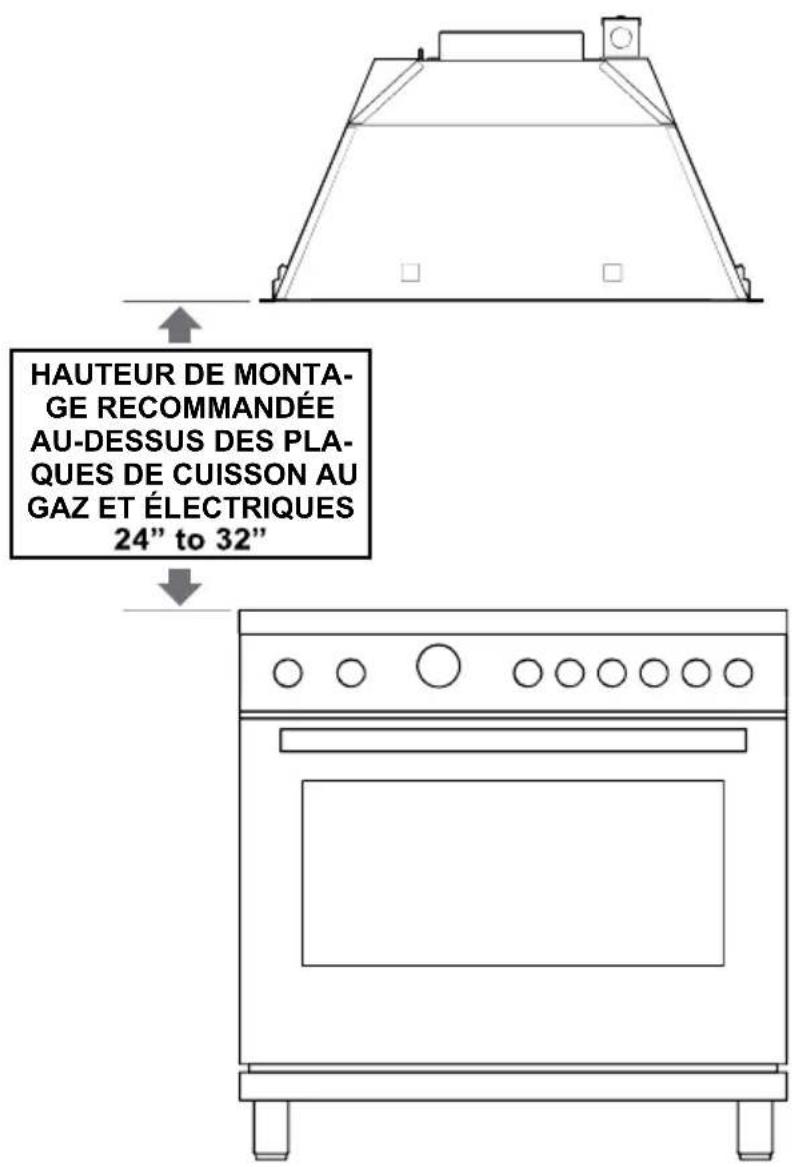

HAUTS ET BAS
Toutes les hottes de cuisine sont ont une plaque de hauteur d'installation recommendée sur la surface de cuisson.
Il est important d'installer la hotte à la bonne hauteur de montage. Les hottes montées trop bas peuvent entraîner des dommages causés par la chaleur et un risque d'incendie ; tandis que les hotes montées trop haut seront difficiles à atteindre et perdron lesurs performances et leur efficacité.

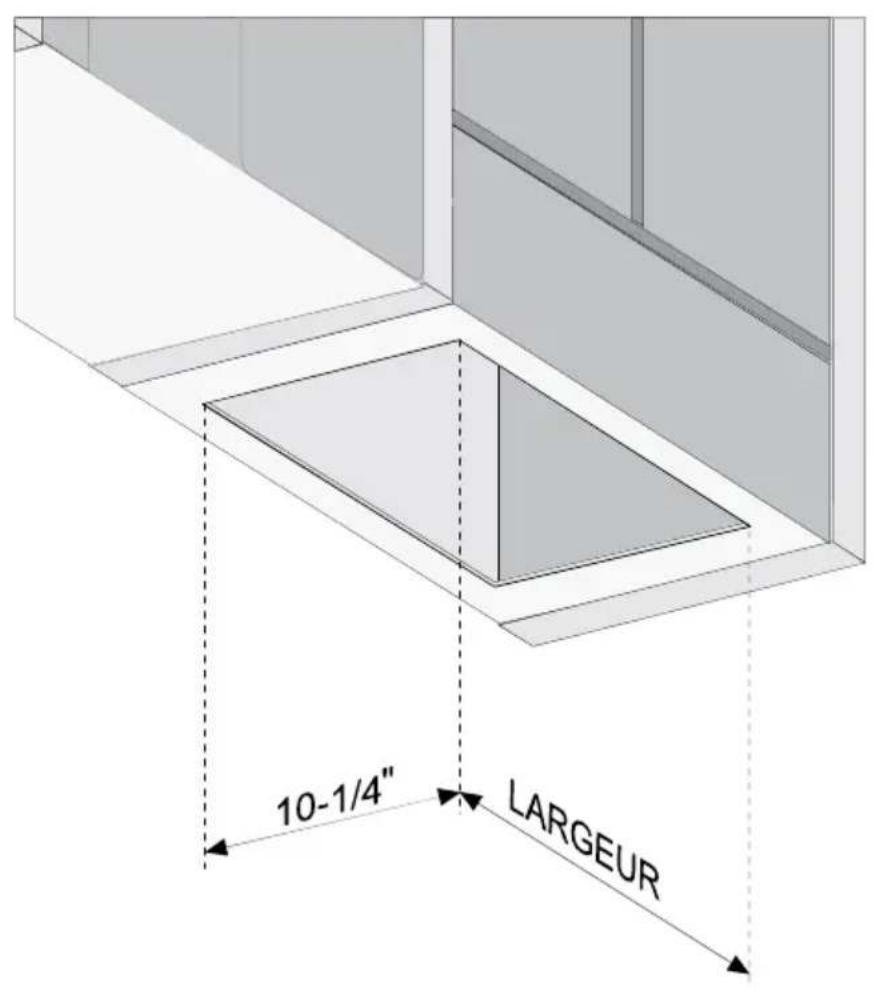

LA DÉCOUPE
MODELE
XO122SC
XO128SC
LARGEUR
19-5/8 po
26-11/16 po
Pour installer la hotte dans un auvent ou une armoire personnalisée, reportez-vous aux dimensions de découverte ci-dessus pour votre modèle particulier. L'espace autour de l'unité doit être minimisé ( 1/16 po) pour assurer un ajustement parfait.
INSTALLATION

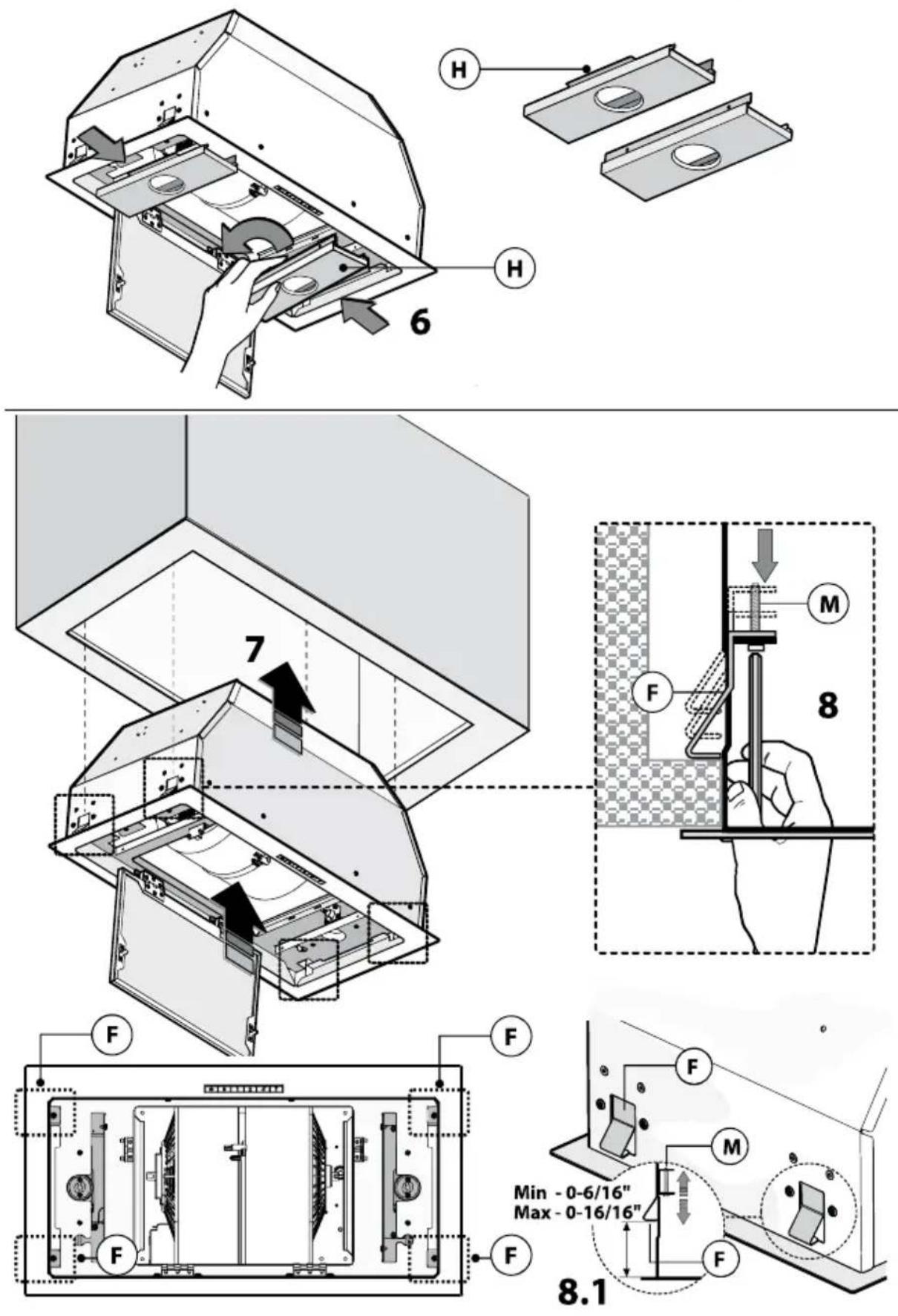

FIXATION DE LA HOTTE SOUS UN ELEMENT HAUT:
Ce type d'appareil est à encastrer à l'intérieur d'un élément haut ou d'un tout autre support.
-
Avant de procéder aux opérations de montage, pour une manoeuvrabilité plus facile de l'appareil, il faut enlever le contrôle anti-graisse :
-

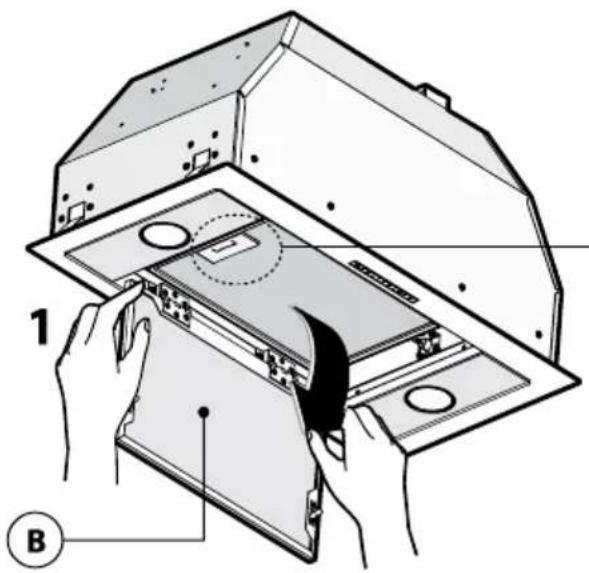

Ouvrir le panneau B comme représenté sur la Fig.1 - étape 1.
-

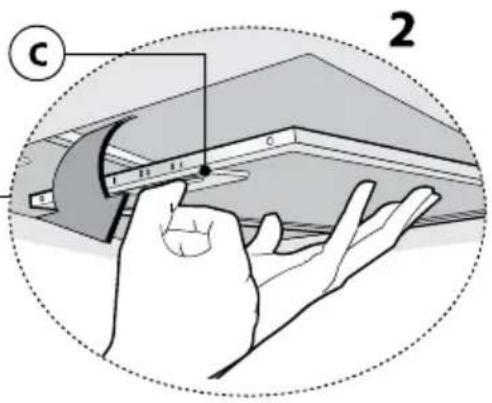

Appuyer sur la poignée C comme représenté sur la Fig.1 - étape 2.
-

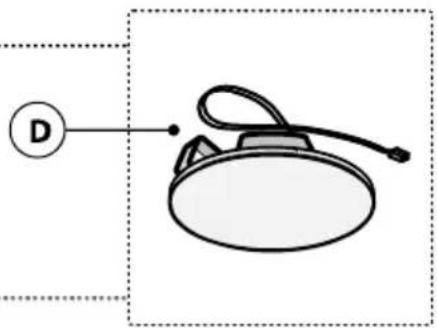

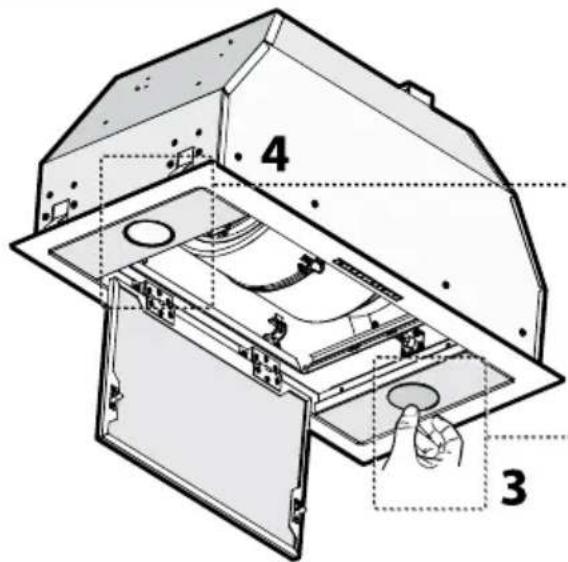

Retirer les deux lampes D (avec un technician spécialisé) comme représenté sur la Fig. 1 - étapes 3-4.
-

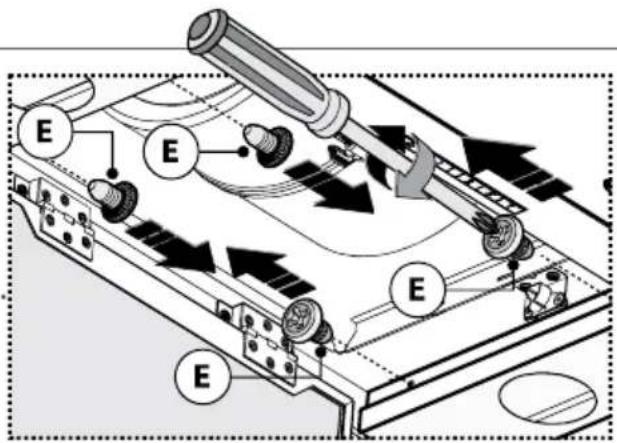

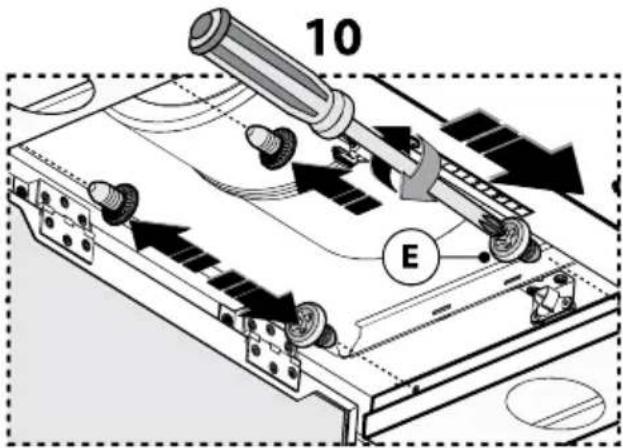

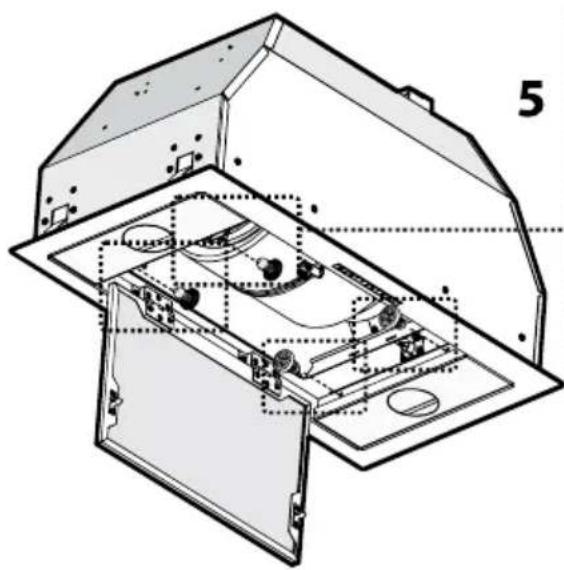

Déposer les 4 vis E qui fixent les deux plafonniers H (droit et gauche) de la hotte comme représenté sur la Fig. 1 - étape 5.
-

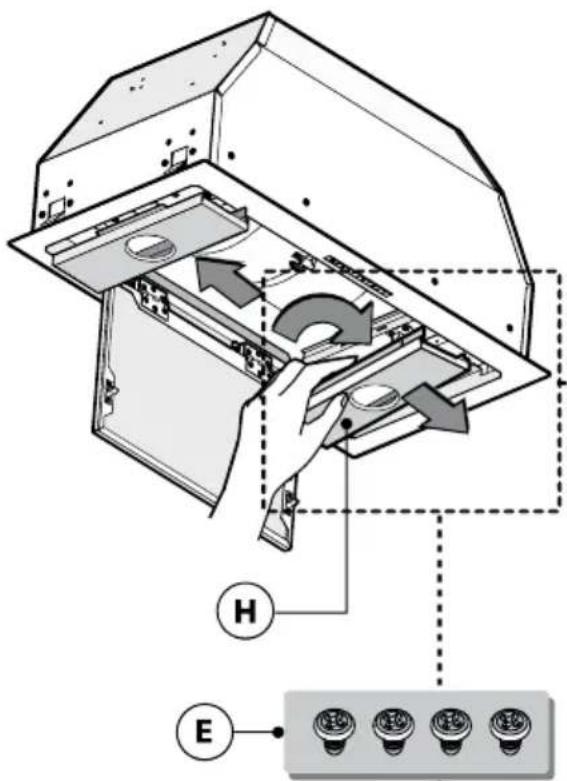

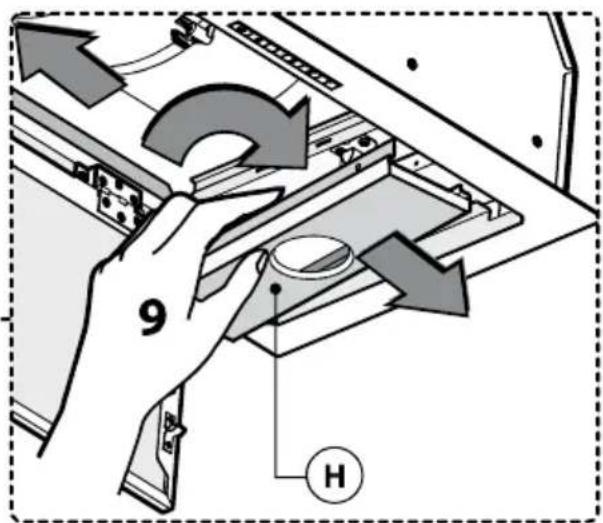

Retirer les plafonniers H pour faciliter l'installation, comme représenté sur la Fig. 2 - étape 6.
-
Faire attention à ce que l'épaissur du meuble suspendu soit comprise dans les valeurs indiquées sur la figure Fig. 2 - phase 8.1.
-
Encastrer la hotte dans le meuble suspendu Fig. 2 - étape 7 et faire attention à ce que les 4ressorts F soient bien accrochés.
Fixer définitivement la hotte au meuble suspendu en vissant les vis M à l'aide d'un tournevis, afin d'amener l'appareil en butée avec le meuble suspendu Fig. 2 - étape 8.
-

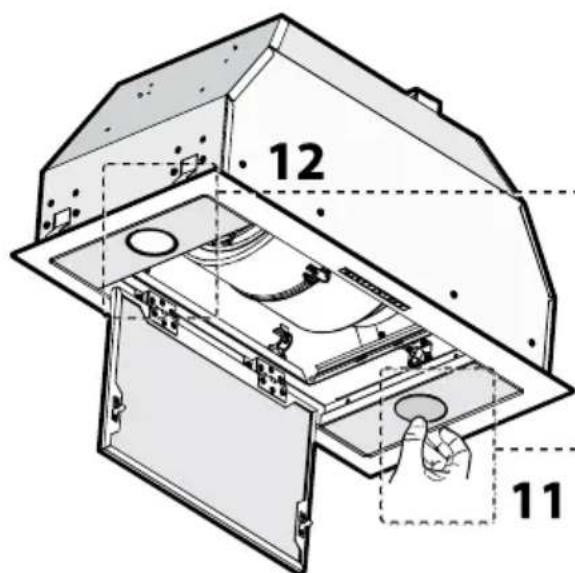

Replacer les deux étriers H (droit et gauche) de la hotte, puis les fixer à l'aide des 4 vis E déposées précédemment Fig. 3 - étape 9-10.
-
Replacer les deux lampes D (avec un technician spécialisé) comme représenté sur la Fig. 3 - étape 11-12.
IMPORTANT: La hotte doit être fixée au mur avec des pivots de support filetés ou des chevilles d'une capacité de 75 lbs.
1
2
3
D

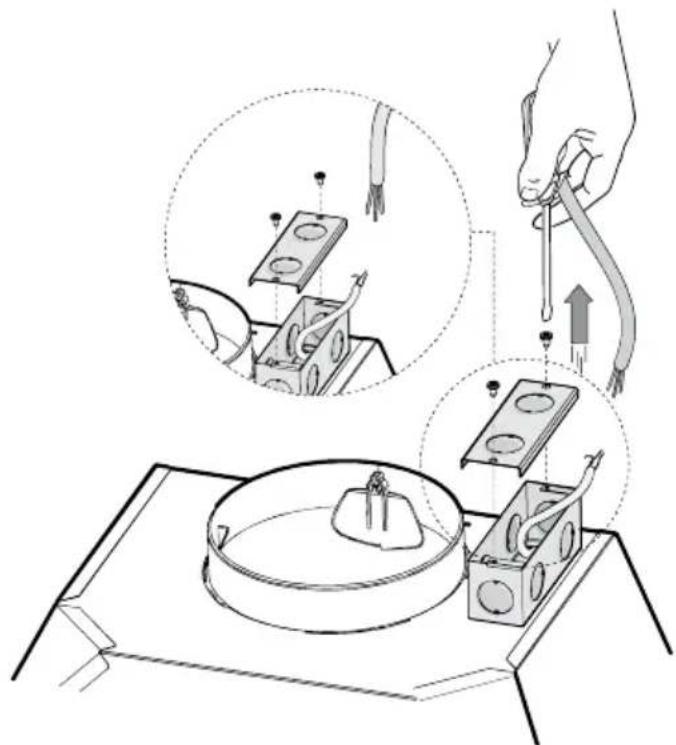

CONNEXION ÉLECTRIQUE
- Acheminez le cordon d'alimentation vers la boîte de jonction à l'intérieur de la hotte.
- À l'aide des raccords et connecteurs de conduit répertoriés, connectez l'alimentation à la boîte et chaque ligne au fil approprié en suivant cette convention de couleur :
NOIR = PIED CHAUD
BLANC = NEUTRE
VERT/JAUNE = SOL
La polarité doit être observée.
L'unité doit être correctement mise à la terre.
Utilisez un interrupteur de déconnexion à double jet.
- Remplacez le couvercle de la boite
- Remplacez les filtres anti-graisse.
Tout le câblage doit être conforme au code électrique national, ANSI/NFPA 70-1999 et à tous les codes et réglementations locaux.
MAINTENANCE
Le nettoyage et la maintenance réguliers sont la clé d'une longue durée de vie et des performances de pointe de tout équipement.

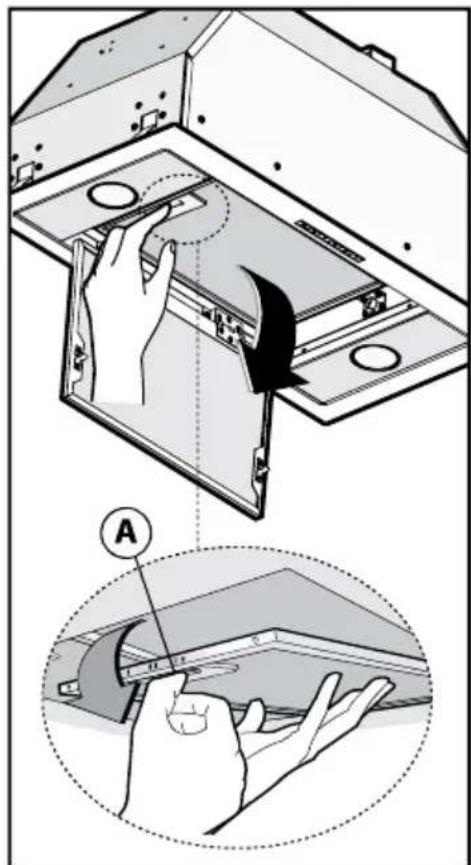

- Le filtrtre anti-graisse a pour role de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte. Nettoyer féquèment les filtres de la graissse à l'aide d'une solution détergente.
Les filtres de laGRAisse peuvent etre lavés dans le lave-vaisselle.
- Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle.
- ÀpRES plusieurs lavages,ils peuvent changer de couleur.Ceci ne donne pas droit à réclamation ni droit,par conséquent,a leur remplacement.
Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.
NETTOYAGE DE L'ACIER INOXYDABLE :
N'utilisez pas de détergents corrosifs, de détergents abrasifs ou de nettoyants pour fours. N'utilisezaucun produit contenant de I'eau de Javel chlorée ou un produit contenant du chlorure.
N'utilisez pas de laine d'acier ou de tampons abrasifs qui risquent de rayer et d'endommager la surface.
Nettoyage de l'acier inoxydable Nettoyez régulièrement avec de l'eau chaude savonneuse et un chiffon en coton propre ou un chiffon en microfibres. Frottez toujours dans le sens du grain de l'acier inoxydable. Pour éliminer l'accumulation de graisse plus lourde, utilisez un détergent dégraissant liquide. ÀpRES le nettoyage, utilisez un produit de polissage/nettoyant pour acier inoxydable non abrasif pour polir et polir le lustre et le grain de l'acier inoxydable. Frottez toujours légèrement avec un chiffon en coton propre ou un chiffon en microfibres et polissez dans le sens du grain de l'acier inoxydable.
Toutes les surfaces peintes doivent etre nettoyees avec de I'eau chaude et du detergent uniquement.
SUITE DE LA MAINTENANCE
POUR LES UNITS UTILISÉES EN MODE DE RECIRCULATION UNIQUÉMENT :
Il s'agit de hottes qui ne sont pas canalisées à l'extérieur mais qui reposent只想 sur des éléments filtrants en carbone pour aider à purifier l'air avant qu'il ne soit renvoyé dans la piece.
Les filtres à éléments en carbone perdent progressivement en efficacité et ne peuvent pas être nettoyés ou régénérés. Ceux-ci doivent être replacés au moins 4 fois par an, plus fraisment si nécessaire en fonction de la quantité d'utilisation et du style de cuisson.

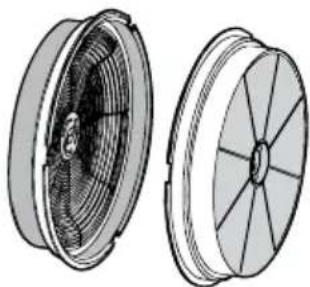

CHANGEMENT DES FILtres À CARBONE :
Changer les filtrres est facile.
Pour réduire le risque d'incendie et de chic, utilisez uniquement les filtrres du modele de kit de conversion XORFND(ACK00059).
Les filtres XORFND sont vendus par paires.
Pour remplacer les filtres, déverrouillez et retirez les filtres à chicanes anti-graisse.
Cela exposera le ventilateur.
Un filtré à carbone se fixe de chaque côte du ventilateur.

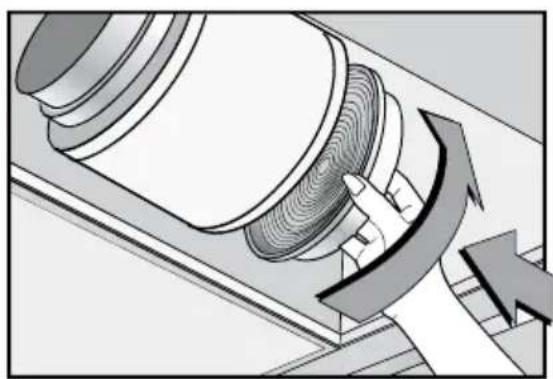

Retirez l'ancien filtré en le tournant d'un quart de tour dans le sens inverse des aiguilles d'une montre et retirez-le directement du ventilateur.
Pour installer le nouveau filtré, il suffit de l'aligner, poussez le en place et tournez d'un quart de tour dans le sens des aiguilles d'une montre pour le verrouiller.
XORFND
(REFERENCE UL ACK00059)

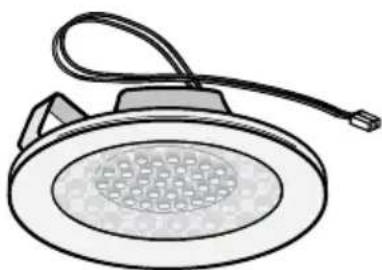

XOPSPK6602
Pour le remplacement des lampes, tourner la lampe dans le sens antihoiraire comme représenté sur la figure.
Remplacez les par des ampoules de même type.
FACILE à UTILISER
Votre hotte XO est commandee par ces boutons-poussoirs electroniques qui s'allument lorsqu'ils sont actives.
BOUTON:Commande les lumières LED. Il y a trois niveaux d'éclairage.
Appuyez sur le bouton une fois pour FORT ; deux fois pour MOYEN ; trois fois pour FAIBLE ; quatre fois pour ÉTEINDRE.
BOUTON 0 : Allume et étant le ventilateur et les lumières
BOUTON 1: Le moteur du ventilateur fonctionne à BASSE vitesse.
BOUTON 2 : Le moteur du ventilateur fonctionne à vitesse MOYENNE .
BOUTON 3: Le moteur du ventilateur fonctionne à GRANDE vitesse.
Appuyez et maintenez le BOUTON 3 enforcé pendant 2 secondes.
Cela augmentera le débit d'air à une quatrième et même plus grande vitesse pendant 10 minutes.
Lorsqu'il est activé, le bouton clignote pour vous avertir qu'il est en marche.
Après 10 minutes, la vitesse du ventilateur reviendra à son dernier réglage.
Pour arrêter manuellement l'AUGMENTATION DE PUISSANCE avant que 10 minutes se soient écouées :
Appuyez sur le BOUTON 3 et il reviendra à GRANDE vitesse, ou
Appuyez sur le BOUTON 0 pour eteindre complètement le ventilateur
REMARQUE : La fonction AUGMENTATION DE PUISSANCE fonctionnera même lorsque la hotte est eteinte.
BOUTON T: Active et désactive la fonction MINUTERIE
En appuyant sur le BOUTON T (que le ventilateur soit eteint ou en marche), le moteur fonctionnera a BASSE vitesse pendant 5 minutes avant d'eteindre automatiquement le ventilateur et les lumières.
Lorsque la MINUTERIE est activée, vous pouvez changer de vitesse ou activer l'AUGMENTATION DE PUISSANCE, la hotte s'eteindra toujours après 5 minutes.
Pour eteindre manuellement l'appareil avant que 5 minutes ne se soient ecoulées : Appuyez sur le BOUTON T ou sur le BOUTON 0.
TELECOMMANDE EN OPTION (achetée séparation)
La télécommande doit être synchronisée avant utilisation.
Pour synchroniser la télécommande avec la hotte, procedez comme suit:
-
En vous tenant pres de la hotte, alors qu'elle ne fonctionne pas, appuyez sur le BOUTON de la hotte et maintenez-le enforcé pendant 4 secondes - le bouton devrait commencer a clignoter pendant 5 secondes.
-
Lorsque le bouton de la hotte commence à clignoter, appuyez sur n'importe quel bouton de la télécommande. La hotte et la télécommande sont maintenant synchronisées.
-
Si la synchronisation échoue pour une raison quelconque, repêtez les étapes 1 et 2.
XOVREMOTE1
Certain codes locaux limitent le débit d'air d'échéppement maximal des hôtes de cuisine à 400 CFM avant qu'un système d'air d'appoint ne soit requis.
Les modèles XOI22SC et XOI28SC sont fournis avec une capacité de 600 CFM.
Le systederce de limiter la hotte de 600 CFM a 395 CFM.
Pour configurer le fonctionnement 395 CFM - suivez la procedure ci-dessous :
- ÀpRES la mise sous tension initiale de la hotte, débranchez l'alimentation en coupant le disjoncteur.
- TRÉS IMPORTANT, après avoir rallumé l'appareil, vous devez appuyer et maintainir les boutons et « 0 » simultanément dans les 5 secondes suivant la remise sous tension de l'appareil.
REMARQUE: Si vous n'appuyez pas sur les boutons dans les 5 premières secondes après avoir rallumé la hotte - la fonction CCC ne s'enclenchera pas et vous devez repeter l'etape 1.
- La commande clignote 3 fois
- La hotte est maintainant configurée à 395 CFM - la fonction AUGMENTATION DE PUISSANCE est également désactivée.
- Collez l'autocollant fourni pour indiquer que l'unité a ete reconfigurée a un debit d'air maximal de 395 CFM.
- Une fois reconfigurée pour 395 CFM, l'unité ne peut pas etre remise a 600 CFM.
SIMPLEMENT WW.XOAPPLIANCE.COM et cliquez sur LE
MAGASIN DE PIECES OU APPELEZ-NOUS AU 973-403-8900
ON COÛVRE DOS ARRIÈRES
GARANTIE DE REMBOURSEMENT 90 JOURS. Pendant 90 jours, tous nos produits sont soutenus par notre garantie unique. Love it or Leave it.
GARANTIE LIMITEE DE DEUX ANS SUR LES PIECES et LA MAIN-D'OEUVRE. XO garantit à l'acheter initial de chaque nouvelle unité de ventilation XO, de l'armoire et de toutes les parties de cette-ci, d'être exempt de defaults de matériel ou de fabrication dans le cadre d'une utilisation et d'un entretien normaux et appropriés comme spécifique par XO et lors d'une installation et d'un démarrage appropriés conformément au paquet d'instructions fourni avec chaque unité XO. L'obligation de XO en vertu de cette garantie est limitée à une période de deux (2) ans à compter de la date d'achat initiale.
Réclamations de GARANTIE. Toutes les demandes de main-d'oeuvre ou de pieces doivent être faites directement par l'intémediateur de XO. Toutes les réclamations doivent inclure : le numéro de modulo et le numéro de série de l'armoire, la preuve d'achat et la date d'installation. Dans le cas d'un comprésur garanti, l'étiquette du modulo de comprésur doit être returnée à XO avec les informations enumeratedées ci-dessus.
CE QUI N'EST PAS COUVERT PAR CETTE GARANTIE. La seule obligation de XO en vertu de cette garantie est limitée à la réparation ou au remplacement des pieces, sous réserve des limitations supplémentaires ci-dessous. Cette garantie n'assume ni n'autorise quiconque à assumer des obligations autres que celles expressement couvertes par la presente garantie. Les boîtes ouvertes, les défauts d'usine, les rayures et bosselures, les modèles de plancher et les applications commerciales sont exclus de ces garanties.
LA GARANTIE N'EST PAS TRANSFERABLE. Cette garantie n'est pas cecessible et ne s'applique qu'en faveur de l'acheteur/utilisateur d'origine sur le site d'installation d'origine. Une telle cession ou un tel transfert annulera les garanties faites dans les presents et annulera toutes les garanties, expresses ou implicites, y compris toute garantie ou qualite marchande ou adequation a un usage particulier.
MAUVAISE UTILISATION. XO n'assume aucune responsabilité pour les pieces ou la main-d'oeuvre en cas de defaillance des composants ou autres dommages resultant d'une utilisation ou d'une installation incorrecte ou d'un défaut de nettoyage et/ou d'entretien du produit comme indiquedans le paquet de garantie fourni avec l'unité.
MODIFICATION OU NÉGLIGENCE. XO n'est pas responsable de la réparation ou du remplacement des pieces qui, selon XO, ont été soumises après la date de fabrication à une alétration, une négligence, un abus, une mauvaise utilisation, un accident, des dommages pendant le transport ou l'installation, un incendie, une inondation ou un cas de force majeure.
MAUVAISES CONNXIONS ÉLECTRIQUES. XO n'est pas responsable de la réparation ou du remplacement des composants défectueux ou endommages resultant d'une panne d'alimentation électrique, d'une tension élevée ouasse, de l'utilisation de rallonges ou d'une mise à la terre incorrecte de l'appareil.
VOS DROITS EN VERTU DE LA LOI DE L'ETAT. Cette garantie vous donne des droits légaux spécifiques et vous pouvez avoir d'autres droits qui varient d'un État à l'autre. Certains États n'autorisent pas l'exclusion ou la limitation des dommages indirects ou une limitation de la durée d'une garantie implicite, de sorte que l'exclusion ou la limitation ci-dessus peut ne pas s'appliquer à vous.
EN dehors des États-Unis Cette garantie ne s'applique pas et XO n'est pas responsable des réclamations de garantie faites sur les produits vendus ou utilisés en dehors des 48 États-Unis continentaux.
Pour obtaining l'entretien :
Appelez le 973-403-8900 | envoyez un courriel à service@xoappliance.com | ou envoyez une demande sur notre site Web www.xoappliance.com
LOVE IT OR LEAVE IT
100% GUARANTEED
TO DO LO QUE NECESITAS S A B E R SOBRE TU
XO1 INSERT MODELOS XOI22SC, XOI28SC
