EX-E 125 E - Ponceuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse excentrique
Marque	Einhell
Modèle	EX-E 125 E
Tension d'alimentation	230 V - 50 Hz
Puissance absorbée	300 W
Surface à rectifier	ø 120 mm
Format du papier-émeri	ø 125 mm
Vitesse de rotation (à vide)	4 000 – 11 000 tr/min
Niveau de pression acoustique	82,2 dB(A)
Niveau de puissance acoustique	93,2 dB(A)
Niveau de vibrations (aw)	4,25 m/s²
Poids	2,2 kg
Double isolation (Classe II)	Oui
Collecteur de poussière intégré	Oui, aspiration directe
Régulateur de vitesse	Oui, molette de présélection
Fixation du papier-émeri	Ruban adhésif (Velcro)
Fonctionnement continu possible	Oui, via bouton de blocage
Équipements de protection requis	Lunettes, masque anti-poussière, gants recommandés
Pièces de rechange disponibles	Interrupteur, charbons (réf. 44.622.10.01.001/002)
Garantie	2 ans (sous conditions d’entretien)

FOIRE AUX QUESTIONS - EX-E 125 E EINHELL

Comment changer le papier de verre sur la ponceuse EX-E 125 E ?

Le papier-émeri se fixe à l'aide d'un ruban adhésif (Velcro). Assurez-vous que les trous d'aspiration du papier correspondent à ceux du plateau. Décollez l'ancien papier et appliquez le nouveau en appuyant fermement.

Comment régler la vitesse de rotation ?

La vitesse se règle via la molette de régulation située sur l'interrupteur. Tournez la molette pour présélectionner la vitesse entre 4 000 et 11 000 tr/min. Vous pouvez également moduler la vitesse en appuyant plus ou moins sur l'interrupteur.

Comment utiliser le collecteur de poussière ?

Le collecteur de poussière se monte sur la ponceuse. Il aspire les poussières directement à travers le plateau de ponçage. Pour le vider, retirez le couvercle A du récipient. Utilisez toujours le collecteur pour des raisons de santé.

Quels équipements de protection dois-je porter ?

Portez toujours des lunettes de protection, un masque anti-poussière et, de préférence, des gants de protection. Il est interdit de travailler sur des matériaux contenant de l'amiante.

Puis-je utiliser un enrouleur de câble avec cette ponceuse ?

Oui, mais déroulez complètement le câble. La section transversale du fil doit être d'au moins 1 mm². Protégez le câble de raccordement contre toute détérioration.

Que faire si la ponceuse ne démarre pas ?

Vérifiez d'abord que l'appareil est bien branché et que l'interrupteur est en position marche. Si le problème persiste, contactez un atelier spécialisé. N'essayez pas de réparer vous-même l'appareil.

Comment nettoyer et entretenir la ponceuse ?

Veillez à ce que les fentes d'aération soient toujours propres et dégagées. Nettoyez régulièrement le collecteur de poussière. Utilisez uniquement des accessoires d'origine. Après emploi, débranchez l'appareil.

Où trouver des pièces de rechange pour la EX-E 125 E ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés. Indiquez le type d'appareil, le numéro d'article et le numéro d'identification. Exemples : Interrupteur (44.622.10.01.001) et charbons (44.622.10.01.002).

Quelle est la garantie de cette ponceuse ?

Einhell offre une garantie de 2 ans à compter de la transmission du risque. La garantie s'applique sous condition d'un entretien conforme au mode d'emploi. Conservez vos droits légaux.

Puis utiliser la ponceuse sur des matériaux contenant de l'amiante ?

Non, il est formellement interdit de travailler sur des matériaux contenant de l'amiante. Utilisez toujours un masque anti-poussière et respectez les consignes de sécurité.

MODE D'EMPLOI EX-E 125 E EINHELL

Protection acoustique

Utilisez des lunettes de protection

Protection des voles respiratoires

1 Papier-émeri
2 Boitier
3 Bouton de blocage
4 Interrupteur de service
5 Collecteur de poussière
6 Régulateur de vitesse de rotation

Prière de lire attentivement le mode d'emploi et d'apporter une attention particulière aux consignes de sécurité. Gardez le mode d'emploi près de la meuleuse excentrique.

Données techniques

Tension de secteur: 230 V - 50 Hz
Puissance absorbée: 300 W
Surface à rectifier: ø 120
Format du papier-émeri: ø 125
Vibrations par minute: 4000-11000
A double isolation II/☐
Niveau de pression acoustique LPA 82,2 dB(A)
Niveau de puissance acoustique LWA 93,2 dB(A)
Vibration aw	4,25 m/s2
Poids 2,2kg

Consignes de sécurité générales:

Vous trouverez les consignes de sécurité

correspondantes dans le cahier en annexe.

Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

●Type de l'appareil
●Numéro d'article de l'appareil
●Numéro d'identification de l'appareil
●Numéro de la pièce de rechange requise

Pièce de rechange

N° de pièce de rechange.

Interrupteur

44.622.10.01.001

Charbons de rechange 44.622.10.01.002

Attention 1

Il est absolument indispensable d'utiliser le collecteur de poussière pour des raisons de santé,

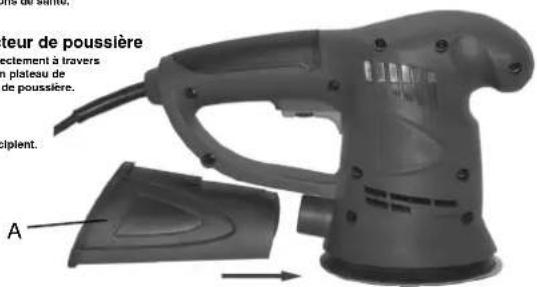

Montage du collecteur de poussière

Aspiration de poussière directement à travers

un papier de polissage et un plateau de poncage dans le collecteur de poussière.

Pour vider le collecteur

de poussière, retirez le couvercle A du récipient.

Attention!

- S'assurer que l'appareil est arrêté avant de le brancher.

La meuleuse excentrique ne convient pas à une rectification

avec arrosage.

Au cas où on utilise un enrouleur de câble, dérouler

complètement le câble (section transversale du fil: 1 mm ^3 minimum).

- Après emploi, débrancher l'apparell.

- Protéger le câble de raccordement contre toute détérioration.

•L'hulle et les acides peuvent endommager le câble.

- Ne pas porter l'appareil par le câble de raccordement.

- Ne pas retirer la fiche de la prise de courant en tirant sur

le câble de raccordement.

- Si l'appareil est défectueux, contacter un atelier spécialisé.

Mise en et hors circuit

Mise en circuit: Appuyer sur l'interrupteur de service A.

Fonctionnement continu: Bloquer l'interrupteur A au moyen du bouton de

biocage B.

Mise hors circuit: Appuyer brièvernent sur l'interrupteur de service A.

Annivers rapidement aux Entomaleurs A.

Une pression plus ou moins forte exercée sur l'interrupteur A vous permet de

sélectionner la vitesse. En joumant la vis moletée dans l'interrupteur A, vous

pouvez présélectionner la vitesse

- L'appareil peut être utilisé avec interruption à rupture brusque ou en

fonctionnement continu.

Attention!

- Portez des lunettes protectrices et un masque anti-poussière.

• Velliez à ce que les fentes d'aération de la meuleuse

excentrique solent toujours propres et dégagées.

- Pour profiter au maximum de votre meuleuse excentrique, utilisez

toujours les accessoires originaux disponibles dans toutes les

maisons spécialisées.

Fixation du papier-émeri

Changement sans problème à l'aide d'un ruban cramponnant. Veillez à ce

que les trous d'aspiration du papier-àmeri correspondent à ceux du disque à rectifier.

Comment travailler avec la meule excentrique

- Poser le diaque à rectifier sur toute sa surface.

- Miettre l'appareil en marche et effectuer sur la pièce à

rectifier des mouvements en rotation, en diagonale ou en

longueur, en appuyant modérément.

- Pour un dégressissage, on emploiera une grainure grossière, pour

un finissage, une grainure plus fine.

Des essais permettront de choisir la grainure adéquate.

Attention!

Portez un masque anti-poussière et des lunettes protectrices. Des

gants de protection sont de plus recommandés.

Il est interdit de travailler sur des matériaux contenant de l'amiante.

Anl.EX-E 125 E 125 SPK7

F Déclaration de Conformité CE

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de voigende richtlijnen en normen. El abajo firmante declara, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

Nous loumissons une garantie de 2 ans pour l'appareil reont dans le moire d'emploi, en cas de vice de notre produit. Le détail de 2 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valeur de la garantie est un entroten en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre garantie selon l'application plusait.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la Republique Fédérale d'Alemagne ou des pays respectifs du pertensaire commercial principal en complément des prescriptions légales locales. Veuillez noter l'interlocuteur du service après-vente comptant pour votre région ou l'adresse mantiennée ci-dessous.

① CERTIFICATO DI GARANZIA

La répression ou une autre reproduction de la documentation et

des documents d'accompagnement des produits, même incomplète,

n'est autorisée qu'avec l'agrement expres de l'entreprise ISC GmbH.
