Produkttyp	Exzenterschleifer
Marke	Einhell
Modell	EX-E 125 E
Versorgungsspannung	230 V - 50 Hz
Leistungsaufnahme	300 W
Schleiffläche	ø 120 mm
Schleifpapierformat	ø 125 mm
Leerlaufdrehzahl	4 000 – 11 000 U/min
Schalldruckpegel	82,2 dB(A)
Schallleistungspegel	93,2 dB(A)
Schwingungspegel (aw)	4,25 m/s²
Gewicht	2,2 kg
Doppelisolierung (Klasse II)	Ja
Integrierter Staubbehälter	Ja, direkte Absaugung
Drehzahlregelung	Ja, Einstellrad
Schleifpapierbefestigung	Klettband (Velcro)
Dauerbetrieb möglich	Ja, über Feststellknopf
Erforderliche Schutzausrüstung	Schutzbrille, Staubmaske, Handschuhe empfohlen
Ersatzteile erhältlich	Schalter, Kohlebürsten (Ref. 44.622.10.01.001/002)
Garantie	2 Jahre (unter Wartungsbedingungen)

Häufig gestellte Fragen - EX-E 125 E EINHELL

Wie wechselt man das Schleifpapier am Exzenterschleifer EX-E 125 E?

Das Schleifpapier wird mit einem Klettband (Velcro) befestigt. Stellen Sie sicher, dass die Absauglöcher des Papiers mit denen des Tisches übereinstimmen. Ziehen Sie das alte Papier ab und drücken Sie das neue fest an.

Wie stellt man die Drehzahl ein?

Die Drehzahl wird über das Einstellrad am Schalter eingestellt. Drehen Sie das Rad, um die Geschwindigkeit zwischen 4 000 und 11 000 U/min vorzuwählen. Sie können die Geschwindigkeit auch durch mehr oder weniger starkes Drücken des Schalters modulieren.

Wie verwendet man den Staubbehälter?

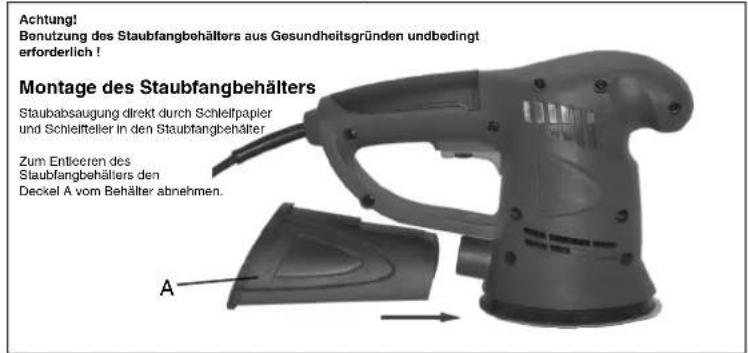

Der Staubbehälter wird am Schleifer montiert. Er saugt den Staub direkt durch den Schleiftisch ab. Zum Entleeren entfernen Sie den Deckel A des Behälters. Verwenden Sie aus gesundheitlichen Gründen immer den Behälter.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie immer eine Schutzbrille, eine Staubmaske und vorzugsweise Schutzhandschuhe. Es ist verboten, an asbesthaltigen Materialien zu arbeiten.

Kann ich mit diesem Schleifer einen Kabelaufroller verwenden?

Ja, aber wickeln Sie das Kabel vollständig ab. Der Leitungsquerschnitt muss mindestens 1 mm² betragen. Schützen Sie das Anschlusskabel vor Beschädigung.

Was tun, wenn der Schleifer nicht startet?

Überprüfen Sie zuerst, ob das Gerät angeschlossen und der Schalter eingeschaltet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an eine Fachwerkstatt. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie reinige und pflege ich den Schleifer?

Stellen Sie sicher, dass die Belüftungsschlitze immer sauber und frei sind. Reinigen Sie regelmäßig den Staubbehälter. Verwenden Sie nur Originalzubehör. Ziehen Sie nach Gebrauch den Netzstecker.

Wo finde ich Ersatzteile für den EX-E 125 E?

Ersatzteile sind bei autorisierten Händlern erhältlich. Geben Sie den Gerätetyp, die Artikelnummer und die Identifikationsnummer an. Beispiele: Schalter (44.622.10.01.001) und Kohlebürsten (44.622.10.01.002).

Wie hoch ist die Garantie für diesen Schleifer?

Einhell gewährt eine 2-jährige Garantie ab Gefahrenübergang. Die Garantie gilt unter der Bedingung einer ordnungsgemäßen Wartung gemäß der Bedienungsanleitung. Bewahren Sie Ihre gesetzlichen Rechte.

Kann ich den Schleifer an asbesthaltigen Materialien verwenden?

Nein, es ist ausdrücklich verboten, an asbesthaltigen Materialien zu arbeiten. Verwenden Sie immer eine Staubmaske und beachten Sie die Sicherheitshinweise.

BEDIENUNGSANLEITUNG EX-E 125 E EINHELL

Anl. EX-E 125 E 125 SPK7 03.05.2004 12:53 Uhr Seite 1

D Bedienungsanleitung Exzenterschleifer
F Instructions de service Meuleuse Excentrique
① Istruzioni per l'uso Smerigliatrice eccentrica

Art.-Nr.: 44.622.10 I.-Nr.: 01014

EX - E 125 E

Anl. EX-E 125 E 125 SPK7 03.05.2004 12:53 Uhr Seite 2

Gehörschutz

Schutzbrille tragen!

Anl. EX-E 125 E 125 SPK7 03.05.2004 12:53 Uhr Seite 3

03.05.2004 12:53 Uhr Seite 4

VERWENDUNG

Der EX-E 125 E ist zum Schleifen von Holz, Eisen, Kunsstoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifpapiers geeignet.

Beschreibung:

1 Schleifpapier
2 Gehäuse
3 Festellknopf
4 Betriebsschalter
5 Staubfangbehälter
6 Drehzahlregler

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit dem Exzenterschleifer auf.

Technische Daten:

Spannung 230 Volt ~ 50 Hz
Leistungsaufnahme: 300 Watt
Schleiffläche: ∅ 120
Schleifpapiergröße: ∅ 125
Schwingungen pro Minute: 4000-11000
Schutzisoliert II/☐
Schalldruckpegel LPA 82,2 dB(A)
Schalleistungspegel LWA 93,2 dB(A)
Vibration aw	4,25 m/s2
Gewicht 2,2 Kg

Achtung!

- Bitte achten Sie darauf, daß die Maschine abgeschaltet ist,

bevor der Stecker in die Steckdose gesteckt wird.

- Exzenterschleifer ist für Naßschliff nicht geeignet.

- Bei Verwendung von Kabeltrommel, Kabel vollständig

abrollen. (Drahtquerschnitt mind. 1,5 mm ^2 )

●Nach Arbeitsende Netzstecker ziehen.

●Netzkabel vor Beschädigung schützen.

- Öl und Säure können das Kabel angreifen.

●Gerät nicht am Netzkabel tragen.

●Nicht mit dem Netzkabel den Netzstecker ziehen.

- Falls Defekt am Gerät. Fachwerkstätte aufsuchen

Einschalten: Betriebschalter A eindrücken

Dauerbetrieb: mit Feststellknopf B Schalter A sichern

Auschalten: Betriebsschalter A kurz eindrücken

Durch mehr oder wenig starkes Drücken des Schalters A wählen Sie die Drehzahl.

Durch Drehen der Rändelschraube im Schalter A können Sie die

Drehzahl vorwählen.

- Maschine kann im Moment- oder Dauerschaltung betrieben werden.

- Tragen Sie Schutzbrille und Staubmaske.

- Luftschlitze auch am Exzenterschleifer immer sauber und offen halten.

- Um den Exzenterschleifer optimal ausnutzen zu können, benutzen Sie immer das Original-Zubehör, welches in jedem Fachhandel erhältlich Ist.

Schleifpapierbefestigung

Probleimloser Wechsel mittels Kiettverschluß. Achten Sie auf Übereinstimmung der Absauglöcher am Schleilpapier und Schleiföller.

Arbeiten mit dem Exzenterschleifer

●Schleifteller mit der ganzen Fläche aufsetzen.

●Maschine einschalten und mit maßigem Druck über das Werkstück kreisende oder Quer- und Längsbewegungen ausführen.

- Zum Grobschiff wird eine grobe, für Feinschiff eine feinere Körnung empfohlen. Durch Schteilversuche kann die günstigste Körnung ermittelt werden.

Achtung!

Tragen Sie Atemeschutzmasken und Brille. Schutzhandschuhe werden empfohlen. Bearbelten von asbesthaltigem Material ist untersagt.

03.05.2004 12:53 Uhr Seite 6

Description

03.05.2004 12:53 Uhr Seite 8

Descrizione

1 carta vetrata

©EG Konformitätserklärung

Exzenterschleifer EX-E 125 E

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Archivierung / For archives:

4462210-03-4141800-E

Anl. EX-E 125 E 125 SPK7 03.05.2004 12:53 Uhr Seite 11

GARANTIEURKUNDE

Auf das in der Anklung berechnete Gerät geben wir 2 Jahre Garantie. Für den Fall, dass unser Produkt mangelheit sein sollte. Die 2-Jahres-Frist begrennt mit dem Gefahren/Ebergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Celendmachtung der Garantie ist eine ordnungsgemäte Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäte Berutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsbrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich vor Bundesreipole Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebepartners als Ergänzung der lokal gültigen gesetzlichen Verschriften. Bitte beschlen Sie ihren Ansprechpartner des regional zuständigen Kundenienstes oder die unten aufgelänte Servicesadresse.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

© GARANTIE

Anl. EX-E 125 E 125 SPK7 03.05.2004 12:53 Uhr Seite 12

D ISC GmbH

Eschenstraße 6

D-94405 Landau/lear

Tel. [phone], Fax [phone]

@Fubac International

St. Gallerstraße 162

CH-8404 Winterthur

Tel. [phone], Fax [phone]

D

Der Nachdruck oder sonstige Vervielfälligung von Dokumentation und

Bogleitpapieren der Produkte, auch auszugsweise ist nur mit aus-

drücklicher Zustimmung der ISC GmbH zulässig

F
