GP JET 1201 INOX - Pompe à eau EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau
Marque	Einhell
Modèle	GP JET 1201 INOX
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	1200 W
Débit max.	4000 l/h
Hauteur de refoulement max.	50 m
Pression de refoulement max.	5,0 bar
Hauteur d'aspiration max.	8 m
Raccord aspiration et refoulement	1" IG
Température d'eau max.	35 °C
Niveau de pression acoustique	69 dB(A)
Niveau de puissance acoustique	79,6 dB(A)
Protection moteur	Thermostat de surcharge
Protection électrique recommandée	Disjoncteur différentiel 30 mA
Fusible recommandé	10 A minimum
Fluides refoulés	Eau claire, eau pluviale, eau de lessive peu concentrée
Utilisation	Irrigation, arrosage, alimentation d'arroseurs
Entretien	Rinçage à l'eau claire, vidange avant gel
Sécurité	Ne pas utiliser à sec ; câble endommagé à remplacer par un professionnel
Garantie	24 mois
Pièces de rechange	Exclusivement pièces d'origine Einhell

FOIRE AUX QUESTIONS - GP JET 1201 INOX EINHELL

Comment amorcer la pompe GP JET 1201 INOX ?

Avant la mise en service, remplissez la pompe d'eau par le raccord de refoulement. Assurez-vous que les organes de fermeture dans la conduite de refoulement sont ouverts pour permettre l'échappement de l'air. Le premier amorçage peut durer de 0,5 à 5 minutes selon la hauteur d'aspiration. Si la pompe a été vidée, remplissez-la à nouveau avant chaque utilisation.

Que faire si la pompe n'aspire pas ?

Vérifiez que la soupape d'aspiration est bien immergée et que le corps de pompe contient de l'eau. Contrôlez l'étanchéité de la conduite d'aspiration (pas de fuites d'air). Nettoyez le panier d'aspiration s'il est bouché. Assurez-vous que la hauteur d'aspiration ne dépasse pas 8 m.

La pompe peut-elle fonctionner à sec ?

Non, il est strictement interdit de laisser la pompe fonctionner à sec. Cela endommagerait les pièces internes et annulerait la garantie. Si le niveau d'eau baisse, placez la soupape d'aspiration plus profondément ou arrêtez la pompe.

Quel type de tuyau utiliser pour l'aspiration ?

Utilisez un tuyau flexible d'aspiration en plastique d'au moins 3/4" avec renforcement en spirale. Pour le modèle GP JET 1201 INOX (sans kit), vissez-le directement sur le raccord d'aspiration 1" IG. Pour le Set (41.812.50), utilisez le tuyau et la soupape fournis.

Comment protéger la pompe du gel en hiver ?

Avant une période de gel, videz complètement la pompe en la rinçant à l'eau claire. Rangez-la dans un endroit sec et à l'abri du gel. Si la pompe est restée inutilisée longtemps, vérifiez que le rotor tourne librement en la mettant brièvement sous tension.

Que faire en cas de blocage de la roue ?

Débranchez la pompe. Raccordez la conduite de refoulement à une arrivée d'eau et retirez le tuyau d'aspiration. Ouvrez l'eau et mettez la pompe en circuit plusieurs fois pendant environ 2 secondes. Cela permet généralement de débloquer la roue. Si le problème persiste, démontez et nettoyez la pompe.

Comment nettoyer la pompe ?

Avant tout nettoyage, débranchez la pompe. Rincez-la soigneusement à l'eau claire. Pour un nettoyage plus profond, démontez les parties accessibles et retirez les dépôts. N'utilisez pas de produits agressifs. Après le nettoyage, videz-la et rangez-la sèche.

Puis-je utiliser la pompe pour de l'eau sale ou des liquides agressifs ?

Non, cette pompe est conçue uniquement pour l'eau claire (eau douce), l'eau pluviale ou l'eau de lessive peu concentrée. Il est interdit de refouler des liquides inflammables, gazeux, explosifs, agressifs (acides, lessives) ou contenant des substances abrasives (sable).

Comment changer le câble d'alimentation ?

Le remplacement du câble d'alimentation doit impérativement être effectué par un spécialiste électricien ou par le service après-vente ISC. N'essayez jamais de réparer le câble vous-même, car cela présente un risque électrique. Utilisez uniquement des pièces d'origine.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie est de 24 mois à compter de la date d'achat. Elle couvre les défauts de matériel, de fonctionnement et de fabrication. Les pièces de rechange et la main-d'œuvre sont gratuites pendant cette période. Les dommages consécutifs ou dus à une utilisation non conforme ne sont pas couverts.

MODE D'EMPLOI GP JET 1201 INOX EINHELL

1. Consignes de sécurité

• Prière de lire attentivement le mode d'emploi et de suivre les instructions. Familiarisez-vous avec l'appareil, le bon emploi et les consignes de sécurité à l'aide de ce mode d'emploi.
• Prenez des mesures appropriées pour mettre l'appareil hors de portée des enfants.
• L'utilisateur est responsable vis-à-vis des tiers dans le rayon de travail de l'appareil.
• Avant la mise en service, assurez-vous par un contrôle de spécialiste que les mesures préventives de protection électrique exigées sont existantes.
• Pendant le fonctionnement de la pompe, personne ne doit se trouver dans le fluide refoulé.
• L'utilisation de la pompe dans les piscines, les pièces d'eau ou les jets d'eau etc. est autorisée uniquement avec un disjoncteur à courant de défaut (courant de défaut max. : 30mA selon les normes VDE, partie 702). Veuillez consulter votre spécialiste électricien.
• Avant chaque emploi, faites un contrôle visuel de l'appareil. Ne pas utiliser l'appareil dans le cas où les dispositifs de sécurité sont endommagés ou usés. Ne jamais désactiver les dispositifs de sécurité.
• Utilisez l'appareil exclusivement pour l'application prévue dans le mode d'emploi.
• Vous êtes responsables de la sécurité dans le domaine de travail.
• Si le câble de la pompe ou la fiche sont détériorés par des effets extérieurs, ne jamais réparer le câble! Il faut absolument échanger le câble. Ce travail ne doit être confié qu'à un spécialiste électricien (voir chapitre "Changement du câble secteur").
  ●La tension de 230 V en courant alternatif indiquée sur la plaque signalétique de la pompe doit correspondre à la tension de secteur sur place.
• Ne jamais soulever, transporter ou fixer la pompe par le câble électrique.
• Assurez-vous que les connecteurs électriques se trouvent en dehors de la zone d'inondation et à l'abri de l'humidité.

• Débranchez l'appareil avant tout travail sur la pompe.

• Evitez que la pompe ne soit exposée à un jet d'eau direct.

• L'exploitant est responsable du respect des prescriptions de sécurité et d'installation locales (consultez éventuellement un specialiste électricien).
• L'utilisateur doit exclure des dommages consécutifs à l'inondation de locaux dûs à une défaillance de la pompe, en prenant des mesures appropriées (p.ex. installation d'alarme, pompe de réserve etc.).
• En cas de panne de la pompe, les travaux respectifs ne doivent être effectués que par un spécialiste électricien ou par le service après-vente ISC.
• Employez exclusivement les pièces de rechange Einhell.
• Ne jamais laisser marcher la pompe à sec ni l'utiliser si la conduite d'aspiration est fermée. Le fabricant n'assume aucune garantie pour des dommages de la pompe dûs à une marche à sec.

2. Durée de vie

La température maximale du fluide refoulé ne devrait pas dépasser +35°C en service continu.

Il est interdit de refouler des liquides inflammables, gaseux ou explosifs avec cette pompe.

Evitez également le refoulement de liquides aggressifs (acides, lessives, sève d'écoulement de silo) ainsi que de liquides contenant des substances abrasives (sable).

3. Application

Domaine d'application

• Sert à l'irrigation et l'arrosage d'espaces verts, de carrés de légumes et de jardins
• Pour l'utilisation avec des arroseurs
• Avec préfiltre pour la prise d'eau de pièces d'eau, de ruisseaux, de réservoirs d'eau pluviale, de citernes d'eau pluviale et de puits

Fluides refoulés

Sert au refoulement d'eau claire (eau douce), d'eau pluviale ou d'eau de lessive peu concentrée/d'eau usée

4. Information d'utilisation

Par principe, nous recommandons l'utilisation d'un préfiltre et d'une garniture d'aspiration comprenant un tuyau flexible d'aspiration, un panier d'aspiration et une valve de retenue afin d'éviter un temps prolongé d'amorçage et un endommagement inutile de la pompe provoqué par des pierres ou des corps étrangers solides.

F

1. Caractéristiques techniques:

Royal GP Jet 1201 INOX GP Jet 1201 INOX-SET
Tension de secteur: 230V ~ 50 Hz 230V ~ 50 Hz
Puissance absorbée: 1200 W 1200 W
Débit max. 4000 l/h 4000 l/h
Hauteur de refoulement max. 50 m 50 m
Pression de refoulement max. 5,0 bar 5,0 bar
Hauteur d'aspiration 8 m 8 m
Raccord de refoulement et et d'aspiration: 1" IG 1" IG
Température d'eau max.	35°C 35°C
Niveau de pression acoustique LPA	69 dB(A)	69 dB(A)
Niveau de puissance acoustique LWA	79,6 dB(A)	79,6 dB(A)
Avec garniture d'aspiration	non oui
Art.-No:	41.812.00	41.812.50

6. Installation électrique

• Le raccordement électrique se fait par une prise de courant à contact de protection de 230 V \~ 50 Hz. Protection par fusible: 10 ampères au minimum.
• La mise en et hors circuit s'effectue au moyen de l'interrupteur incorporé. Le témoin de contrôle dans l'interrupteur s'allume quand le moteur est mis en circuit.
• Le moteur est protégé contre les surcharges ou contre un blocage par le thermostat incorporé. En cas de surchauffe, le thermostat arrête la pompe automatiquement. Après le refroidissement, la pompe se remet automatiquement en circuit.

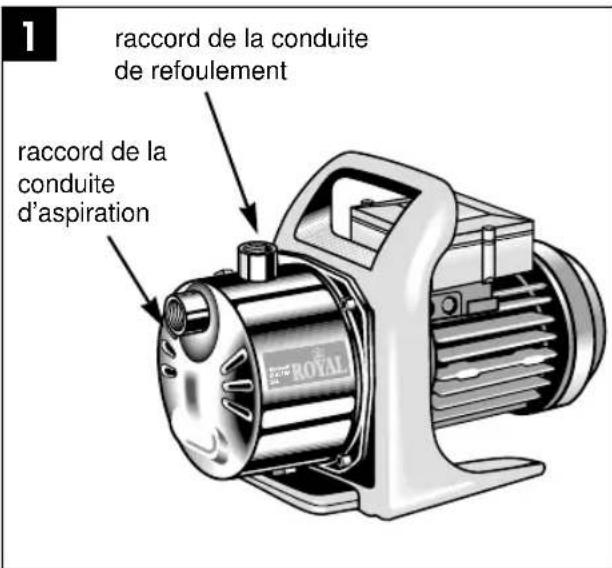

7. Conduite d'aspiration

Pour GP Jet 1201 INOX (41.812.00)

• Visser un tuyau flexible d'aspiration (tuyau en plastique d'au moins 3/4" avec renforcement en spirale) directement ou à l'aide d'un raccord fileté sur le raccord d'aspiration (1"IG) de la pompe (voir fig. 1).
• Le tuyau flexible d'aspiration utilisé devrait être muni d'une soupape d'aspiration. Dans le cas où la soupape d'aspiration ne peut pas être utilisée, il faudrait installer une valve de retenue dans la conduite d'aspiration.

Pour GP Jet 1201 INOX-Set (41.812.50)

• Visser le côté fileté court du raccord fileté fourni dans le raccord d'aspiration.
• Visser manuellement le tuyau flexible d'aspiration fourni avec l'écrou fileté sur le raccord fileté.
• Visser manuellement la soupape d'aspiration fournie sur le tuyau flexible d'aspiration. Dans le cas où la soupape d'aspiration fournie ne peut pas être utilisée, il faudrait installer une valve de retenue dans la conduite d'aspiration.

Pour GP Jet 1201 INOX (41.812.00) et GP Jet 1201 INOX - Set (41.812.50)

• Poser la conduite d'aspiration à partir de la prise d'eau vers la pompe en montant. Eviter impérativement la pose de la conduite d'aspiration au-dessus du niveau de la pompe. Les bulles d'air dans la conduite d'aspiration retardent et empêchent le processus d'aspiration.
• Les conduites d'aspiration et de refoulement doivent être installées de manière à ne pas exercer une pression mécanique sur la pompe.
  ●La soupape d'aspiration devrait se trouver profondément dans l'eau de sorte qu'une baisse du niveau d'eau ne provoque pas de marche à vide de la pompe.
• Une conduite d'aspiration non étanche empêche l'aspiration d'eau à cause de l'aspiration d'air.
• Eviter l'aspiration de corps étrangers (sable etc.), au besoin, installer un préfiltre.

F

8. Raccordement de la conduite de refoulement

●La conduite de refoulement (au moins 3/4") doit être raccordée directement ou par un raccord fileté sur le raccord de la conduite de refoulement (1"IG) de la pompe.
- Evidemment vous pouvez utiliser un tuyau de refoulement de 1/2" en employant des raccordements à vis appropriés. L'utilisation d'un tuyau de refoulement plus petit diminue le débit.
- Pendant le processus d'aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l'échappement libre de l'air dans la conduite d'aspiration.

9. Mise en service

●Placer la pompe sur une surface plane et solide
●Installer la conduite d'aspiration prête à fonctionner
●Mise en place de l'installation électrique
-Remplir de l'eau dans la pompe par le raccord de refoulement
- Pendant le processus d'aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l'échappement libre de l'air dans la conduite d'aspiration.
- Selon la hauteur d'aspiration et le volume d'air dans la conduite d'aspiration, le premier processus d'aspiration peut durer env. 0,5 à 5 minutes. En cas de durée prolongée d'aspiration, il faudrait de nouveau remplir de l'eau.

- Si la pompe est enlevée après l'emploi, il faut impérativement remplir de l'eau avant le nouveau raccordement et la remise en service.

10. Consignes d'entretien

●La pompe ne nécessite presque pas d'entretien. Toutefois, nous recommandons un contrôle et un entretien réguliers pour une longue durée de vie.

Attention!

Avant tout entretien, manoeuvrer la pompe hors tension. A cet effet, retirer la fiche de la pompe de la prise de courant.

●Avant une non-utilisation prolongée ou la conservation pendant l'hiver, rincer la pompe soigneusement à l'eau, la vider et la ranger dans un endroit sec.
- En cas de risque de gel, vider complètement la pompe.
- Après un temps d'arrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourne parfaitement.
- Si la pompe était bouchée, raccorder la conduite de refoulement à la conduite d'eau et retirer le tuyau flexible d'aspiration. Ouvrir la conduite d'eau. Mettre la pompe plusieurs fois en circuit pendant env. deux secondes. De cette façon, les bouchages peuvent être éliminés dans la plupart des cas.

11. Changement du câble secteur

Attention! Débrancher l'appareil! Un câble électrique défectueux ne doit être remplacé que par un spécialiste électricien.

F

12. Défaillances

Pas de démarrage

Causes Dépannage
Pas de tension du réseau Vérifier la tension
Roue à aubes est bloquée -Thermostat s’est arrêté Démonter la pompe et la nettoyer

Pompe n'aspire pas

Causes Dépannage
Soupape d'aspiration n'est pas dans l'eau Immerger la soupape d'aspiration
Corps de pompe sans eau Remplir de l'eau dans le raccord d'aspiration
Air dans la conduite d'aspiration Vérifier l'étanchéité de la conduite d'aspiration
Soupape d'aspiration non étanche Nettoyer la soupape d'aspiration
Panier d'aspiration (soupape d'aspiration) bouchée Nettoyer le panier d'aspiration
Hauteur d'aspiration max. dépassée Vérifier la hauteur d'aspiration

Débit insuffisant

Causes Dépannage
Hauteur d'aspiration trop élevée Vérifier la hauteur d'aspiration
Panier d'aspiration sali Nettoyer le panier d'aspiration
Niveau d'eau baisse rapidement Placer la soupape d'aspiration plus bas
Puissance de la pompe réduite Nettoyer la pompe et remplacer les à cause de substances nocives pièces usées

Thermorupteur met la pompe hors circuit

Cause Dépannage
Moteur surchargé - frottement élevé dû à Démonter la pompe et la nettoyer des corps solides Empêcher l'aspiration de corps solides (filtre)	( FILtre)

Attention!

La pompe ne doit pas marcher à vide.

13. Commande de pièces de rechange

Pour des commandes de pièces de rechange, indiquez les références suivantes:

1. Type de l'appareil
2. No. d'article de l'appareil
3. No. d'identification de l'appareil
4. No. de la pièce de rechange de la pièce requise

Nous signalons à votre attention que - conformément à la loi relative à la responsabilité civile du producteur - nous ne pouvons pas être tenus responsables pour des dommages provoqués par nos appareils si ces dommages sont dûs à une réparation mal appropriée ou causés par le fait que, lors d'un remplacement de pièces, les pièces originales Einhell ou d'autres pièces autorisées par nous, n'ont pas été utilisées. Nous ne pouvons pas non plus être rendus responsables des dommages survenus au cours d'une réparation qui n'a pas été effectuée par notre service après-vente ISC.

La période de garantie commence à partir de la date d'achat et dure 24 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
