Producttype	Waterpomp
Merk	Einhell
Model	GP JET 1201 INOX
Voedingsspanning	230 V ~ 50 Hz
Opgenomen vermogen	1200 W
Max. debiet	4000 l/u
Max. opvoerhoogte	50 m
Max. persdruk	5,0 bar
Max. zuighoogte	8 m
Aansluiting zuig en pers	1" IG
Max. watertemperatuur	35 °C
Geluidsdrukniveau	69 dB(A)
Geluidsvermogensniveau	79,6 dB(A)
Motorbeveiliging	Overbelastingsthermostaat
Aanbevolen elektrische beveiliging	Aardlekschakelaar 30 mA
Aanbevolen zekering	minimaal 10 A
Verpompte vloeistoffen	Schoon water, regenwater, licht vervuild waswater
Gebruik	Irrigatie, besproeiing, voeding van sproeiers
Onderhoud	Spoelen met schoon water, leegmaken voor vorst
Veiligheid	Niet droog laten draaien; beschadigde kabel laten vervangen door een vakman
Garantie	24 maanden
Reserveonderdelen	Uitsluitend originele Einhell onderdelen

Veelgestelde vragen - GP JET 1201 INOX EINHELL

Hoe moet ik de pomp GP JET 1201 INOX aanzuigen?

Voordat u de pomp in gebruik neemt, vult u de pomp met water via de persaansluiting. Zorg ervoor dat de afsluiters in de persleiding open zijn, zodat de lucht kan ontsnappen. Het eerste aanzuigen kan 0,5 tot 5 minuten duren, afhankelijk van de zuighoogte. Als de pomp is leeggelopen, vult u hem opnieuw vóór elk gebruik.

Wat te doen als de pomp niet zuigt?

Controleer of de zuigklep goed is ondergedompeld en of het pomphuis water bevat. Controleer de dichtheid van de zuigleiding (geen luchtlekken). Reinig de zuigmand als deze verstopt is. Zorg ervoor dat de zuighoogte niet meer dan 8 m bedraagt.

Kan de pomp droog draaien?

Nee, het is ten strengste verboden de pomp droog te laten draaien. Dit zou de interne onderdelen beschadigen en de garantie vervallen. Als het waterpeil daalt, plaats de zuigklep dan dieper of stop de pomp.

Welk type slang gebruiken voor de aanzuiging?

Gebruik een flexibele zuigslang van plastic van minstens 3/4" met spiraalversterking. Voor het model GP JET 1201 INOX (zonder set) schroeft u deze direct op de zuigaansluiting 1" IG. Voor de Set (41.812.50) gebruikt u de meegeleverde slang en klep.

Hoe de pomp beschermen tegen vorst in de winter?

Voor een vorstperiode leegt u de pomp volledig door hem te spoelen met schoon water. Berg hem op een droge, vorstvrije plaats op. Als de pomp lang niet is gebruikt, controleer dan of de rotor vrij draait door de pomp kort onder spanning te zetten.

Wat te doen bij blokkering van de waaier?

Koppel de pomp los van de stroom. Sluit de persleiding aan op een watertoevoer en verwijder de zuigslang. Open het water en schakel de pomp enkele keren gedurende ongeveer 2 seconden in. Dit maakt de waaier meestal weer vrij. Als het probleem aanhoudt, demonteer en reinig de pomp.

Hoe de pomp reinigen?

Voordat u gaat reinigen, koppelt u de pomp los van de stroom. Spoel hem grondig met schoon water. Voor een grondigere reiniging demonteert u de toegankelijke delen en verwijdert u aanslag. Gebruik geen agressieve middelen. Na het reinigen de pomp leegmaken en droog opbergen.

Kan ik de pomp gebruiken voor vuil water of agressieve vloeistoffen?

Nee, deze pomp is alleen ontworpen voor schoon water (zoet water), regenwater of licht vervuild waswater. Het is verboden om brandbare, gasvormige, explosieve, agressieve (zuren, logen) of schurende stoffen (zand) te verpompen.

Hoe de voedingskabel vervangen?

Het vervangen van de voedingskabel moet beslist worden uitgevoerd door een gespecialiseerde elektricien of door de klantendienst van ISC. Probeer nooit de kabel zelf te repareren, want dit brengt elektrisch risico met zich mee. Gebruik uitsluitend originele onderdelen.

Wat is de garantieduur en wat dekt het?

De garantie bedraagt 24 maanden vanaf aankoopdatum. Ze dekt materiaal-, functionerings- en fabricagefouten. Reserveonderdelen en arbeid zijn gratis gedurende deze periode. Gevolgschade of schade door oneigenlijk gebruik zijn niet gedekt.

GEBRUIKSAANWIJZING GP JET 1201 INOX EINHELL

1. Veiligheidsvoorschriften

• Het is aangeraden om deze gebruiksaanwijzing heel nauwkeurig te lezen en de aanwijzingen ervan na te leven. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsaanwijzingen.
• De toegang van kinderen dient door gepaste maatregelen te worden voorkomen.
• De gebruiker is verantwoordelijk tegenover derden binnen de actieradius van het toestel.
  ●Vóór ingebruikneming dient U zich door een deskundige controle ervan te vergewissen dat de vereiste elektrische veiligheidsmaatregelen voorhanden zijn.
• In het te pompen water mogen zich geen personen bevinden zolang de pomp in werking is.
• Aan zwembassins, tuinvijvers, ondiepe vijvers, fonteinen en dgl. is het gebruik van de pomp enkel toegestaan mits zij beveiligd is door een verliesstroomschakelaar (met een uitschakelende nominale stroom van max. 30 mA overeenkomstig VDE voorschrift 0100 deel 702). Raadpleeg Uw elektricien.
• Controleer het toestel visueel vóór ieder gebruik. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Stel nooit veiligheidsrinrichtingen buiten werking.
• Gebruik het toestel uitsluitend voor het doeleinde vermeld in deze gebruiksaanwijzing.
• U bent verantwoordelijk voor de veiligheid op het werkterrein.
• Als de pompkabel of de stekker door externe inwerkingen wordt beschadigd, mag de kabel niet worden hersteld! De kabel moet door een nieuwe worden vervangen. Dit werk mag slechts door een elektricien worden doorgevoerd (zie hoofdstuk "Vervangen van de netkabel")
• De wisselspanning van 230 V vermeld op het kenplaatje van de pomp moet overeenkomen met de voorhanden zijnde netspanning.
• De pomp nooit aan de netkabel opheffen, transporteren of bevestigen.
  ●Vergewis U zich ervan dat de elektrische steek-verbindingen zich niet in een aan overstroming blootgesteld bereik bevinden of dat ze tegen vocht beschermd zijn.
• Vóór alle werkzaamheden aan de pomp zeker de netstekker uit de wandcontactdoos trekken.

●Vermijd dat de pomp aan een directe waterstraal wordt blootgesteld.
- De gebruiker is verantwoordelijk voor het naleven van de locale veiligheids- en inbouwvoorschriften (raadpleeg eventueel een elektricien).
- Uit een overstroming van vertrekken bij storingen van de pomp voortvloeiende verdere schade moet door de gebruiker door gepaste maatregelen (b.v. installatie van een alarmsysteem, reservepomp of dgl.) worden uitgesloten.
- Bij een eventueel defect van de pomp mogen reparatiewerkzaamheden slechts door een elektricien of door de ISC-klantenservice worden uitgevoerd.
-Gebruik enkel en alleen Einhell wisselstukken.
- De pomp mag nooit drooglopen of met volledig gesloten zuigleiding in werking worden gesteld. De garantie van de fabrikant vervalt bij schade aan de pomp die door drooglopen wordt veroorzaakt.

2. Bestendigheid

De maximumtemperatuur van de te pompen vloeistof mag bij ononderbroken bedrijf van de pomp +35°C niet overschrijden.

Deze pomp mag niet voor brandbare, gas vormende of explosieve vloeistoffen worden gebruikt.

Het pompen van agressieve vloeistoffen (zuren, logen, leksap afkomstig van silo's etc.) alsook van vloeistoffen met abrasieve stoffen (zand) moet eveneens worden vermeden.

3. Gebruiksdoeleinde

Toepassingsgebied

●Voor het irrigeren en besproeien van plantsoenen, groentebedden en tuinen
●Voor het bedrijf van gazonsproeiers
- Met voorfilter voor de wateronttrekking uit vijvers, beken, regentonnen, regenputten en putten

Geschikte vloeistoffen:

helder water (zoetwater), regenwater of lichte wasvloeistof/water voor industriële of agrarische doeleinden

4. Gebruiksaanwijzingen

Het is principieel aangeraden om een voorfilter en een zuigset met zuigslang, zuigkorf en terugslagklep te gebruiken teneinde te voorkomen dat de pomp lang opnieuw moet aanzuigen en dat ze onnodig wordt beschadigd door stenen en vaste vreemde lichamen.

NL

Royal GP Jet 1201 INOX GP Jet 1201 INOX-SET
Netaansluiting: 230V ~ 50 Hz 230V ~ 50 Hz
Opgenomen vermogen: 1200 W 1200 W
Wateropbrengst max. 4000 l/h 4000 l/h
Opvoerhoogte max. 50 m 50 m
Manometerdruk max. 5,0 bar 5,0 bar
Zuighoogte max. 8 m 8 m
Druk- en zuigaansluiting: 1" IG 1" IG
Watertemperatuur max. 35°C 35°C
Geluidsdrukniveau LPA 69 dB(A) 69 dB(A)
Geluidsvermogen LWA	79,6 dB(A)	79,6 dB(A)
met zuigset	neen ja
Artikelnr.:	41.812.00 41.812.50

6. Elektrische aansluiting

• De pomp moet worden aangesloten aan een wandcontactdoos met aardingscontact 230 V \~ 50 Hz. Beveiliging minstens 10 ampère.
• Het in- en uitschakelen gebeurt met behulp van de ingebouwde schakelaar. De verklikker in de schakelaar licht op bij ingeschakelde motor.
• De ingebouwde motorveiligheidsschakelaar beschermt de motor tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld. Na het afkoelen wordt de pomp opnieuw automatisch ingeschakeld.

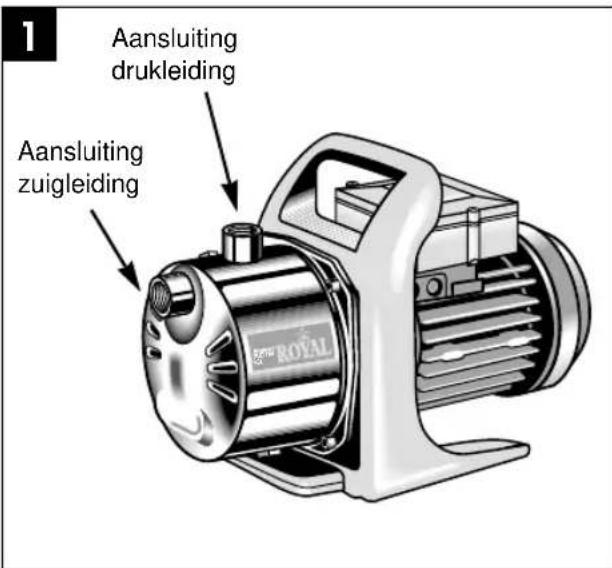

7. Zuigleiding

Voor GP Jet 1201 INOX (41.812.00)

• Een zuigslang (kunststofslang minstens 3/4" met spiraalversterking) rechtstreeks of met een draadnippel aan de zuigaansluiting (1" IG) van de pomp schroeven (zie fig. 1)
• Het is aangeraden om de gebruikte zuigslang van een zuigklep te voorzien. Indien de zuigklep niet kan worden gebruikt, is het raadzaam om in de zuigleiding een terugslagklep te installeren.

Voor GP Jet 1201 INOX-Set (41.812.50)

• De bijgevoegde draadnippel voor het aansluiten van de zuigslang met de korte draadkant in de zuigaansluiting schroeven.
• De bijgevoegde zuigslang met de draadmoer met de hand op de draadnippel schroeven.

- De bijgevoegde zuigklep met de hand op de zuigslang schroeven. Indien de bijgevoegde zuigklep niet kan worden gebruikt, is het raadzaam om in de zuigleiding een terugslagklep te installeren.

Voor GP Jet 1201 INOX (41.812.00) en GP Jet 1201 INOX-Set (41.812.50)

• De zuigleiding van de plaats van wateronttrekking naar de pomp stijgend plaatsen. Plaats de zuigleiding zeker niet hoger dan de pomp; luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigproces.
• Zuig- en drukleiding moeten worden aangebracht zodat deze geen mechanische druk op de pomp uitoefenen.
• De zuigklep moet diep genoeg ondergedompeld zijn om te voorkomen dat de pomp droogloopt door het dalen van het waterpeil.
• Een lekke zuigleiding verhindert het aanzuigen van water door lucht aan te zuigen.
  ●Vermijd zeker het aanzuigen van vreemde voorwerpen (zand etc.). Desnoods moet een voorfilter worden aangebracht.

NL

8. Aansluiting van de drukleiding

De drukleiding (minstens 3/4") moet rechtstreeks of met een draadnippel aan de drukaansluiting (1" IG) van de pomp worden aangesloten. Met behulp van overeenkomstige schroefstukken kan uiteraard een drukslang van 1/2" worden gebruikt. De wateropbrengst wordt door de kleinere drukslang gereduceerd.

Tijdens het aanzuigproces moeten de in de drukleiding voorhanden zijnde afsluiters (sproeimondstukken, kleppen etc.) volledig opengedraaid zijn zodat de lucht ingesloten in de zuigleiding vrij kan ontsnappen.

9. Ingebruikneming

●Pomp aan een effen en vaste standplaats installeren

●Zuigleiding bedrijfsklaar aanbrengen

●Elektrische aansluiting uitvoeren

●Pomp aan de drukaansluiting met water vullen.

●Tijdens het aanzuigproces moeten de in de drukleiding voorhanden zijnde afsluiters (sproeimondstukken, kleppen etc.) volledig opengedraaid zijn zodat de lucht ingesloten in de zuigleiding vrij kan ontsnappen.

●Al naargelang de zuighoogte en de hoeveelheid lucht in de zuigleiding kan het eerste aanzuigproces ca. 0,5 tot 5 min. bedragen. Bij een langdurig aanzuigen moet opnieuw water worden bijgevuld.

-Indien de pomp na gebruik weer wordt verwijderd moet bij de volgende aansluiting en ingebruik-neming zeker water worden bijgevuld.

10. Onderhoudsvoorschriften

- De pomp is praktisch onderhoudsvrij. Het is echter aangeraden om de pomp regelmatig de controleren en in goede staat te houden teneinde een lange levensduur van de pomp te verzekeren. Let op!

Vóór iedere onderhoudswerkzaamheid moet de pomp spanningsvrij worden geschakeld door de netstekker van de pomp uit de wandcontactdoos te trekken.

●Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard.
●Bij vorstgevaar moet de pomp volledig worden geleegd.
●Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen.
- Bij een eventuele verstopping van de pomp sluit U de drukleiding aan de waterleiding aan en verwijdert U de zuigslang. Draai dan de kraan van de waterleiding open. Schakel de pomp herhaaldelijk voor ca. twee seconden in. Op die manier kunnen verstoppingen meestal worden verholpen.

11. Vervangen van de netkabel

Let op! De netstekker van de pomp uit de wandcontactdoos trekken. Indien de netkabel defect is, mag die slechts door een deskundige elektricien worden vervangen.

12. Storingen

Motor start niet

Oorzaken Verhelpen
Geen netspanning Spanning controleren
Pompwiel zit vast - motor werd door zijn Pomp uit elkaar halveiligheidsschakelaar uitgeschakeld	en en schoonmaken

Pomp zuigt niet aan

Oorzaken Verhelpen
Zuigklep niet in het water Zuigklep voldoende onderdompelen
Pompkamer zonder water Water in de aanzuigaansluiting vullen
Lucht in de zuigleiding Zuigleiding op dichtheid controleren
Zuigklep lek Zuigklep reinigen
Zuigkorf (zuigklep) verstopt Zuigkorf reinigen
max. zuighoogte overschreden Zuighoogte controleren

Onvoldoende wateropbrengst

Oorzaken Verhelpen
Zuighoogte te hoog Zuighoogte controleren
Zuigkorf vervuild Zuigkorf reinigen
Waterpeil daalt snel Zuigklep dieper plaatsen
Wateropbrengst verminderd door verontreinigende stoffen Pomp reinigen en versleten stuk vervangen

Motorbeveiligingsschakelaar schakelt de pomp uit

Oorzaken Verhelpen
Motor overbelast - wrijving door Pomp demonteren en reinigen, het vreemde stoffen te hoog aanzuigen van vreemde stoffen voorkomen (filter)

Let op!

De pomp mag niet drooglopen.

13. Bestellen van wisselstukken

Als U wisselstukken bestelt, gelieve volgende gegevens te vermelden:

●Type van het toestel
- Artikelnummer van het toestel
●ldent-nummer van het toestel
●Wisselstuknummer van het benodigde stuk

Er wordt met nadruk op gewezen dat wij volgens de productaansprakelijkheidswet niet voor schade veroorzaakt door onze toestellen kunnen aansprakelijk worden gesteld, als die aan een ondeskundige herstelling te wijten is of als bij het vervangen van onderdelen niet onze originele Einhell wisselstukken of niet door ons vrijgegeven stukken worden gebruikt en de herstelling niet door de ISC klantenservice wordt uitgevoerd.

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

© CERTIFICADO DE GARANTIA EINHELL

Coebergerstraat No 49

B-2018 Antwerpen

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

Technische wijzigingen voorbehouden
