Caractéristique	Détails
Type de produit	Haut-parleur
Puissance nominale	10 W
Impédance	8 Ohms
Fréquence de réponse	70 Hz - 20 kHz
Dimensions	250 x 250 x 250 mm
Poids	2.5 kg
Utilisation recommandée	Applications professionnelles et domestiques
Installation	Montage mural ou sur trépied
Entretien	Nettoyage régulier avec un chiffon doux
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Garantie	2 ans

FOIRE AUX QUESTIONS - ePRS10Ti Ecler

Comment connecter mon Ecler ePRS10Ti à un appareil audio ?

Pour connecter votre Ecler ePRS10Ti, utilisez un câble audio approprié avec les connexions XLR ou jack. Branchez une extrémité à la sortie de votre appareil audio et l'autre à l'entrée du haut-parleur.

Quels sont les réglages recommandés pour optimiser le son de mon Ecler ePRS10Ti ?

Réglez le volume à un niveau modéré, ajustez les égaliseurs en fonction de votre environnement et testez différentes positions pour le haut-parleur afin d'obtenir le meilleur son.

Mon Ecler ePRS10Ti ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est fonctionnel et qu'il n'y a pas de problèmes avec la prise électrique.

Comment nettoyer mon Ecler ePRS10Ti ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du haut-parleur. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager les composants électroniques.

Est-ce que l'Ecler ePRS10Ti est résistant à l'eau ?

Non, l'Ecler ePRS10Ti n'est pas conçu pour être résistant à l'eau. Il est conseillé de l'utiliser dans des environnements secs et de le protéger de l'humidité.

Quels types de supports sont compatibles avec l'Ecler ePRS10Ti ?

L'Ecler ePRS10Ti est compatible avec la plupart des supports de haut-parleurs standard. Assurez-vous de vérifier le poids et les dimensions pour garantir une installation sécurisée.

Comment prolonger la durée de vie de mon Ecler ePRS10Ti ?

Évitez de pousser le haut-parleur à des volumes excessifs pendant de longues périodes, gardez-le dans un environnement propre et sec, et réalisez des contrôles réguliers des connexions et des câbles.

Peut-on utiliser plusieurs Ecler ePRS10Ti en même temps ?

Oui, vous pouvez utiliser plusieurs Ecler ePRS10Ti ensemble en les connectant à un mélangeur ou à un amplificateur qui prend en charge plusieurs sorties.

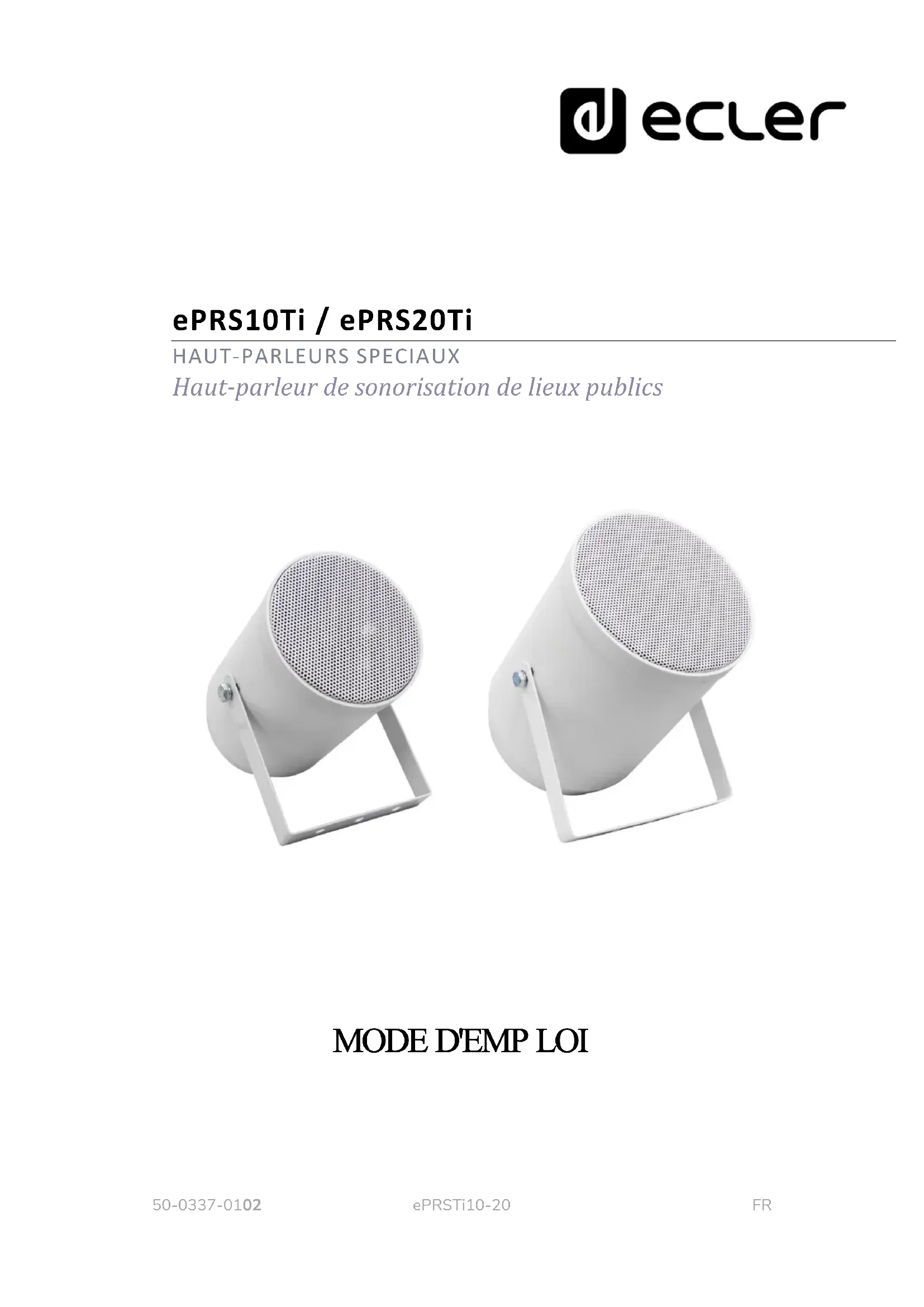

MODE D'EMPLOI ePRS10Ti Ecler

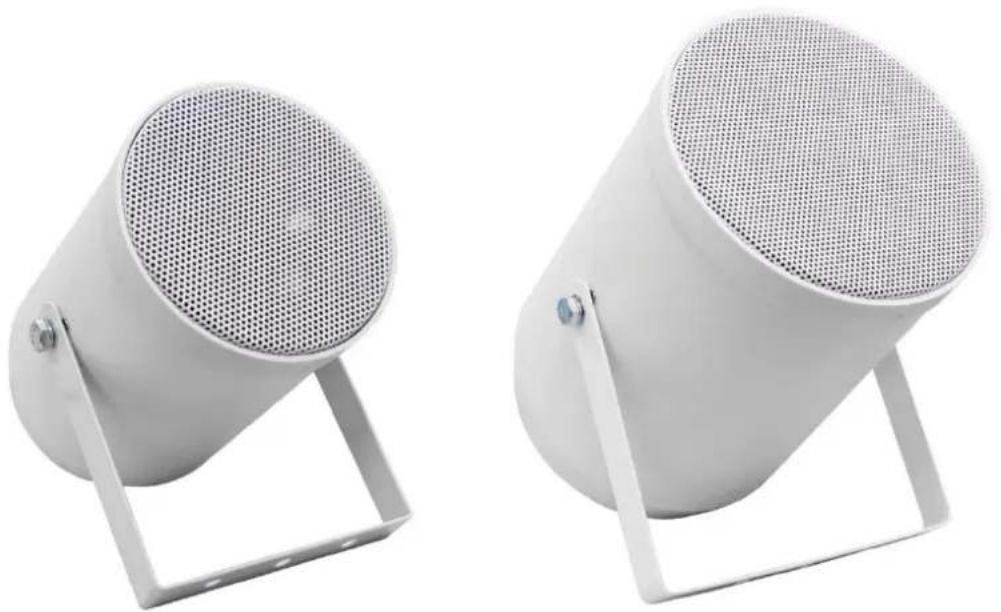

Haut-parleur de sonorisation de lieux publics

MODE DEMP LOI

TABLE DES MATIÈRES

1. REMARQUE IMPORTANTE 3
2. CONSIGNES DE SECURITE IMPORTANTES 4
3. NOTE IMPORTANTE 6
4. INTRODUCTION 6
5. CHARACTERISTIQUES PRINCIPALES 6
6. CONNEXION 7

6.1.ePRS10Ti: 7
6.2.ePRS20Ti: 7

1. EMPLACEMENT ET MONTAGE 7
2. CHARACTERISTIQUES TECHNIQUES 8
3. CONTENU DE L'EMBALLAGE 9

1. REMARQUE IMPORTANTE

RNING: SHOCK HAZARD -DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse», non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT: afin d'eviter tout incendie ou électrocution, n'exposez pas cet apparéil à la pluie ou l'humidité

AVERTISSEMENT: Les apparèils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

2. CONSIGNES DE SECURITE IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les averissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet apparéil près de l'eau.
6. Nettoyez-le uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas pres de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres apparèils (amplificateurs inclus) qui produit de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le cable fourni ne rentre pas dans la prise, demandez à un électricien de replacer cette prise obsolete.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pince, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'utilisez que des accessoires recommendés par le fabricant.
12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.
13. Pour toute réparation, veuilles contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur: appuyer sur l'interrupteur POWER (13) désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur (11). C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. Cet apparéil doit être impératifement relié à la terre via son cable d'alimentation.
16. Une partie de l'étiquetage du produit se trouve à la base du produit..
17. Cet apparéil ne doit pas être exposé à des gouttes ou des éclaboussures, etaucun élément rempli d'eau, comme des vases, ne doit être place sur le dessus de l' apparéil.

AVERTISSEMENT: Ce produit ne doit enaucun cas etre mis au rebut en tant que dechet urbain non selectionné. Allez au centre de traitement des dechets electriques et electroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pouraient être causés à des personnes, des animaux ou des objets par le non-respect des averissements ci-dessus.

3. NOTE IMPORTANTE

Felicitations. Vous étés maintain l'heuresux propriétaire d'un produit issu d'une conception soignée et d'une fabrication méticuleuse. Nous vous remercions de la confiance que vous nous témoignez par l'achat de notre Haut-parleur de sonorisation de lieux publics ePRS10Ti / ePRS20Ti.

Afin d'obtenir une efficacité et des performances maximales, il est TRES IMPORTANT de dire attentivement et de respecter les indications de ce mode d'emploi avant toute connexion. Pour garantir un fonctionnement optimal, nous vous recommendons de faire effectuer toute maintenance par nos services techniques agrés.

4. INTRODUCTION

L'ePRS10Ti et l'ePRS20Ti sont deux haut-parleurs de sonorisation de lieux publics soignement selectionnés pour les applications à ligne 70 / 100V les plus repandues: les announces et la musique d'ambiance. Ils offrent une grande longévite et une reproduction optimale de la voix et de la musique. Fabriqués en ABS renforcé et certifiés IP55, l'idéal pour de haute performances en extérieur.

5. CARACTERISTIQUES PRINCIPALES

• Haut-parleur pavillon deux voies en ABS résistant à l'eau
  ePRS10Ti (réglages de puissance):

10W / 5W / 2,5W@100V
05W / 2,5W / 1,25W@70V

ePRS20Ti (réglages de puissance):

20W / 10W / 5W@100V
10W / 5W / 2,5W@70V

• Indice de protection IP55
• Connexion par fil nu
• Finition en blanc (RAL 9016)

6. CONNEXION

6.1.ePRS10Ti:

La selection de la puissance pour la ligne 70 / 100V s'effectue par le câblage de connexion conformément au code couleur suivant:

	@100V	@70V
BLANC	10W	5W
VERT	5W	2,5W
ROUGE	2,5W	1,25W
NOIR	COM	COM

6.2.ePRS20Ti:

La sélection de la puissance pour la ligne 70 / 100V s'effectue par le câblage de connexion conformément au code couleur suivant:

	@100V	@70V
BLANC	20W	10W
VERT	10W	5W
ROUGE	5W	2,5W
NOIR	COM	COM

Note: si le haut-parleur est utilisé dans des installations à 70 V, les puissances seront réduites de moitié par rapport à celles indiquées sur le/selecteur pour la position 100 V. Pour les installations 50 V, la puissance sera du quart.

AVERTISSEMENT! Si vous connectez accidentellement le système à un amplificateur à faible impédance avec le commutateur en position 100V / 60W , cela n'endommagera pas le haut-parleur, mais il fonctionnera bien en dessous de son niveau normal de performances. Si par contre vous connectez accidentellement le haut-parleur à une ligne 70 / 100V alors que son sélecteur est en position 8 , il sera sérieusement endommagé.

7. EMPLACEMENT ET MONTAGE

En règle générale, les points suivants doivent être respectés :

• Installez toujours l'unité sur des surfaces fermes et solides.

• Assurez-vous que la surface sur laquelle le haut-parleur doit être installé peut supporter son poids.

• Utilisez toujours une élingue de sécurité pour sécuriser l'installation du haut-parleur.

• Pour une bonne reproduction sonore, il ne doit pas y avoir d'obstacle entre l'unité et le public.

Les hautes fréquences, contrairement aux basses fréquences, sont extrémement directionnelles et tout obstacle impliquera une atténuation de leur réponse.

8. CARACTERISTIQUES TECHNIQUES

ePRS10Ti

ePRS10Ti ou ePRS20Ti
- Guide de prise en main de l'utilisateur
- Carte de garantie

ecler

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se reserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou replissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 | 08038 Barcelona, Espagne | Tel. [phone] | [e-mail] | www.ecler.com
