DROP6i - Haut-parleur Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte suspendue large bande à 2 voies
Dimensions (hauteur)	270 mm
Poids (approx.)	4 kg
Alimentation	75 W RMS sous 8 Ω, ligne 70/100 V avec sélecteur 60/30/15/7,5 W
Haut-parleurs	Woofer 6,5" (16,5 cm), tweeter à dôme en soie 1" (25 mm)
Impédance	8 Ω (basse impédance) ou ligne 70/100 V
Connecteurs	Euroblock, double entrée INPUT/LINK
Indice de protection	IP53
Matériau du boîtier	ABS renforcé de fibre de verre
Finition	Blanc (RAL9003) ou Noir (RAL9005)
Accessoires fournis	2 élingues en acier de 5 m, 2 connecteurs Euroblock, guide de prise en main, carte de garantie
Longueur de câble	5 m (avec élingues)
Fichiers EASE	Disponibles en téléchargement
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ou légèrement humidifié (eau et savon neutre). Éviter solvants.
Sécurité	Consignes de sécurité importantes : ne pas exposer à l'eau, mise à la terre obligatoire, débrancher en cas d'orage.
Maintenance et réparabilité	Maintenance par services techniques agréés. Contacter le support via www.ecler.com pour les réparations.

FOIRE AUX QUESTIONS - DROP6i Ecler

Comment brancher le haut-parleur DROP6i en basse impédance (8 Ω) ?

Réglez le sélecteur de puissance sur la position 8 Ω/75 W, puis connectez les câbles Euroblock à l'amplificateur en respectant la polarité.

Comment configurer le DROP6i pour une installation en ligne 70V/100V ?

Sélectionnez la puissance souhaitée (60W, 30W, 15W ou 7,5W) sur le sélecteur. Note : en 70V, la puissance est la moitié de celle indiquée pour 100V. Connectez le câble au réseau.

Quelle puissance d'amplificateur est recommandée pour le DROP6i ?

Un amplificateur de 150 W RMS est recommandé pour des performances optimales.

Comment suspendre le DROP6i au plafond ?

Utilisez les deux élingues en acier fournies (5 m chacune). Fixez-les solidement au plafond et accrochez-les à la partie métallique de l'enceinte. Ajustez la hauteur en libérant le câble.

Quelle est l'indice de protection IP53 signifie-t-il ?

L'indice IP53 indique une protection contre la poussière (niveau 5) et contre les projections d'eau (niveau 3). L'enceinte peut être utilisée en extérieur mais pas exposée à la pluie directe.

Puis-je peindre le haut-parleur DROP6i ?

Oui, la grille et le haut-parleur peuvent être peints. Ils sont livrés en blanc (RAL9003) ou noir (RAL9005).

Comment nettoyer le DROP6i ?

Utilisez un chiffon doux et sec ou légèrement humidifié avec de l'eau et du savon liquide neutre. N'utilisez jamais d'alcool ou de solvants.

Quels sont les accessoires inclus ?

L'emballage contient : 1 enceinte DROP6i, 2 élingues en acier de 5 m, 2 connecteurs Euroblock, un guide de prise en main et une carte de garantie.

Le DROP6i est-il compatible avec les fichiers EASE ?

Oui, des fichiers EASE sont disponibles en téléchargement sur le site Ecler pour faciliter la conception acoustique.

Quelle est la durée de vie et comment recycler le produit ?

Les produits Ecler ont une durée de vie de plus de 10 ans. Pour le recyclage, ne le jetez pas dans les ordures ménagères ; déposez-le dans un centre de traitement des déchets électroniques.

MODE D'EMPLOI DROP6i Ecler

4.1 Caractéristiques principales....6

1. CONNEXIONS....7
2. AMPLIFICATEUR RECOMMANDÉ....8
3. POSITIONNEMENT et INSTALLATION....8

7.1 Positionnement....8 7.2 Installation....8

1. DONNÉES TECHNIQUES......12

8.1 Caractéristiques techniques....12 8.2 Schéma avec cotes....13

1.1 Remarque importante

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant) : Les bornes marquées du symbole « 7 » peuvent avoir une tension suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne qualifiée ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

AVERTISSEMENT : Les produits Ecler ont une longue durée de vie de plus de 10 ans. Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

1.2 Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez-le uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'utilisez que des accessoires recommandés par le fabricant.
12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.
13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
16. Une partie de l'étiquetage du produit se trouve sur la partie supérieure, arrière ou inférieure du produit.
17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

1.3 Nettoyage

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu'il ne pénètre jamais d'eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives.

NEEC AUDIO BARCELONA, S. L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

2. Garantie et environnement

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient d'une garantie. Veuillez-vous référer à www.ecler.com ou à la carte de garantie incluse avec cet appareil pour connaître sa période de validité et ses conditions.

Ecler s'engage pleinement à préserver l'environnement et l'équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO_2. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale.

Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris son emballage, et les a atténués, réduits et/ou compensés.

3. Contenu de l'emballage

• 1 unité DROP6i. • 2 élingues en acier (5m). • 2 connecteurs Euroblock.

• 1 Guide de prise en main.

• 1 Carte de garantie.

4. Description et caractéristiques

DROP6i est une enceinte suspendue large bande à 2 voies avec haut-parleur de 6,5", délivrant 75 W sous 8 Ω. Conçu avec une esthétique élégante et discrète et doté d'un transformateur de ligne 70/100 V avec des prises de puissance sélectionnables de 60/30/15/7,5 W. Il est disponible en configurations à haute ou basse impédance.

4.1 Caractéristiques principales

• Enceinte large bande suspendue à deux voies.
• 75 W RMS sous 8 Ω.
• Woofer de 6,5" (16,5 cm) / tweeter à dôme en soie de 1" (25 mm).
• Utilisable en haute impédance (ligne 70 V ou 100 V) et en basse impédance (8 Ω).
• Sélecteur de puissance : 4 choix entre 60 W/30 W/15 W et 7,5 W en haute impédance plus la possibilité de fonctionner à 75 W en basse impedance.
• Indice IP53. • ABS renforcé par de la fibre de verre.
• Grille et haut-parleur pouvant être peints (blancs).
• Double connecteur INPUT/LINK (entrée/renvoi), type Euroblock.
• Longueur du câble : 5 m (comprend 2 élingues en acier à hauteur réglable).
• Existe en blanc (RAL9003) et en noir (RAL9005). • Fichiers EASE disponibles.

5. Connexions

L'enceinte DROP6i est fournie avec le commutateur sur la position 60W (100V/70V). Si vous branchez accidentellement le système en faible impédance de 8Ω, cela n'endommagera pas le haut-parleur, mais il fonctionnera en dessous de ses capacités.

Si vous branchez accidentellement le haut-parleur à un réseau de 100V/70V en fonction 8Ω, vous risquez de l'endommager sérieusement.

Si le haut-parleur est utilisé dans des installations en 70 V, les puissances seront la moitié par rapport à celles indiquées sur le sélecteur pour la position 100 V.

Respectez toujours la polarité.

La connexion de la DROP6i est de type Euroblock, à brancher directement au câble provenant de l'amplificateur de puissance.

Le sélecteur de puissance situé sur le dessus de l'enceinte vous permet de sélectionner le mode et la puissance de l'unité.

Decler 100Ω 70Ω 120Ω -08+ -08+ LNDN Decler DROPS OFF 7.5W 15W 30W 8Ω/75W

Raccordez les câbles de connexion selon la configuration. Réglez le sélecteur de puissance sur la position requise.

6. Amplificateur recommandé

La puissance de sortie de l'amplificateur recommandée pour le DROP6i est de 150 W RMS.

7.1 Positionnement

Tenez compte des règles générales suivantes :

Suspendez l'enceinte à un plafond solide et apte à supporter la charge, à l'aide d'un système de fixation approprié, comme décrit dans la section suivante de ce manuel.

Les hautes fréquences sont très directives par rapport aux basses fréquences, de sorte que tout obstacle nuit à leur réponse. Dans le cas où un large public doit être couvert, une meilleure propagation du son sur une longue distance sera obtenue si les enceintes sont accrochées suffisamment haut.

Téléchargez tous les fichiers EASE en cliquant sur l'image :

7.2 Installation

Chaque unité DROP6i contient 2 élingues en acier de 5 mètres pour sa suspension, plus 2 connexions Euroblock.

Assurez-vous que le plafond et le système de fixation sont suffisamment solides pour porter le poids de l'enceinte.

Pour assurer une installation correcte de l'enceinte, consultez le schéma d'installation figuré aux pages suivantes.

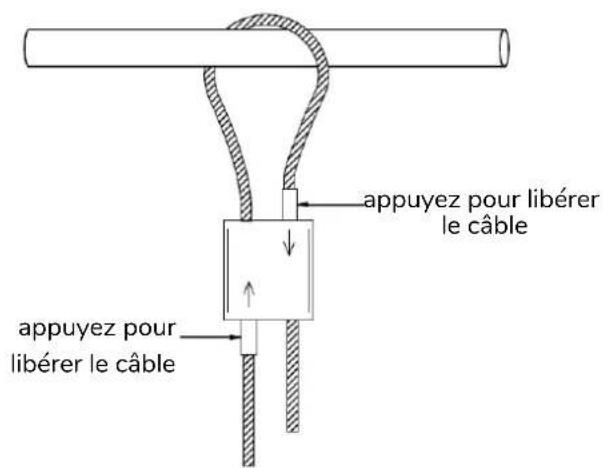

pince cable pince cable

appuyez pour libérer le câble appuyez pour libérer le câble

Insérez les élingues en acier et fixez-les au support à la hauteur souhaitée.

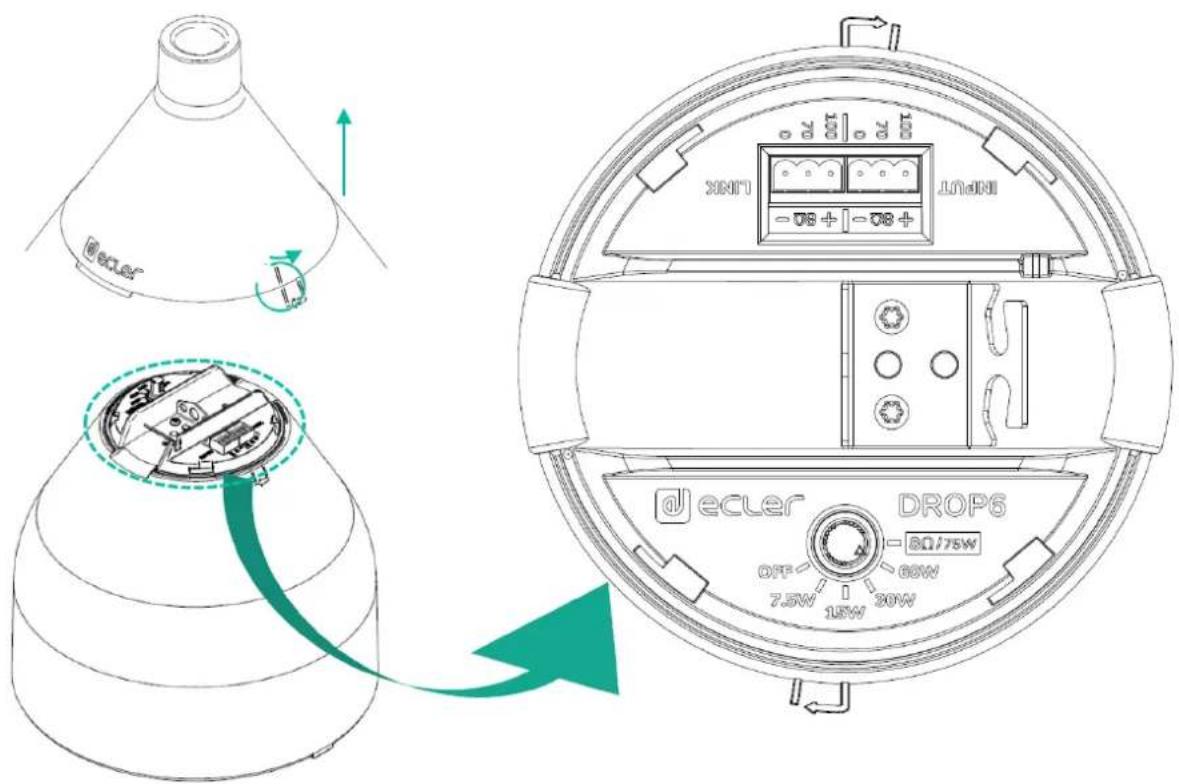

Retirez le dessus de l'enceinte pour exposer le panneau de connexion.

Eater i Eater i Eater i

Faites passer les élingues en acier et le câble venant de l'amplificateur au travers du cache conique arrière.

Accrochez l'élingue en acier à la partie métallique de l'enceinte.

ecler DROP6 7.5W 15W 30W DOP6 Fil épais Fil fin OUTPUT +80 - +80 - R° R° UOK

Accrochez la deuxième élingue en acier de la même manière et faites passer le câble de signal à travers le trou pour atteindre les connecteurs Euroblock. Sélectionnez la puissance de fonctionnement appropriée comme détaillé dans le chapitre Connexions.

Becter Becter

Replacez le cache arrière conique et tournez-le jusqu'à ce que les repères de verrouillage correspondent.

8.1 Caractéristiques techniques

DROP6i

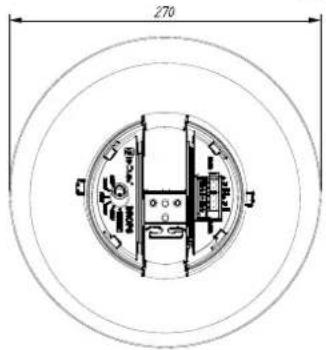

8.2 Schéma avec cotes

Toutes les mesures en mm.

ecler

Ecler DROP6i Mechanical Diagram

图1 图2

270

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S. L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 | 08038 Barcelone, Espagne | Tel. [phone] | [e-mail] | www.ecler.com
