MODE D'EMPLOI eMOTUS5O16 Ecler

Enceintes passives pour l'extérieur

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. AVERTISSEMENT (le cas échéant) : Les bornes marquées du symbole « » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à

la pluie ou l'humidité.

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide

d'une prise avec protection de terre.

AVERTISSEMENT : Les produits Ecler ont une longue durée de vie de plus de 10 ans.

Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.4

1.2 Consignes de sécurité importantes

3. Prenez en compte tous les

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un

7. Ne bloquez pas les ouvertures

d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de

chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité

de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin

qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires

recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou

s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter

un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur

l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement

relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se

trouve à l l'arrière/ base du produit.

17. Cet appareil ne doit pas être exposé à

des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu’il ne pénètre jamais d’eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives. NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.5

Merci d'avoir choisi notre appareil Ecler eMOTUS5O16 ! Nous apprécions votre confiance. Il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant d’effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés. Tous les produits ECLER bénéficient d'une garantie. Veuillez-vous référer à www.ecler.com ou à la carte de garantie incluse avec cet appareil pour connaître sa période de validité et ses conditions. Ecler s'engage pleinement à préserver de l'environnement et l’équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO

. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale. Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris de son emballage, et les a atténués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

• 2 haut-parleurs eMOTUS5O16.

• 2 supports articulés pour montage mural.

• 1 clé Allen de 5 mm.

• 2 élingues de sécurité en acier contre une éventuelle chute, avec vis et rondelles de blocage correspondantes.

• 8 pieds adhésifs pour poser les enceintes sur un bureau.

• Bouchon en caoutchouc pour protéger les connexions arrière.

• Guide de prise en main.

4. DESCRIPTION et CARACTERISTIQUES

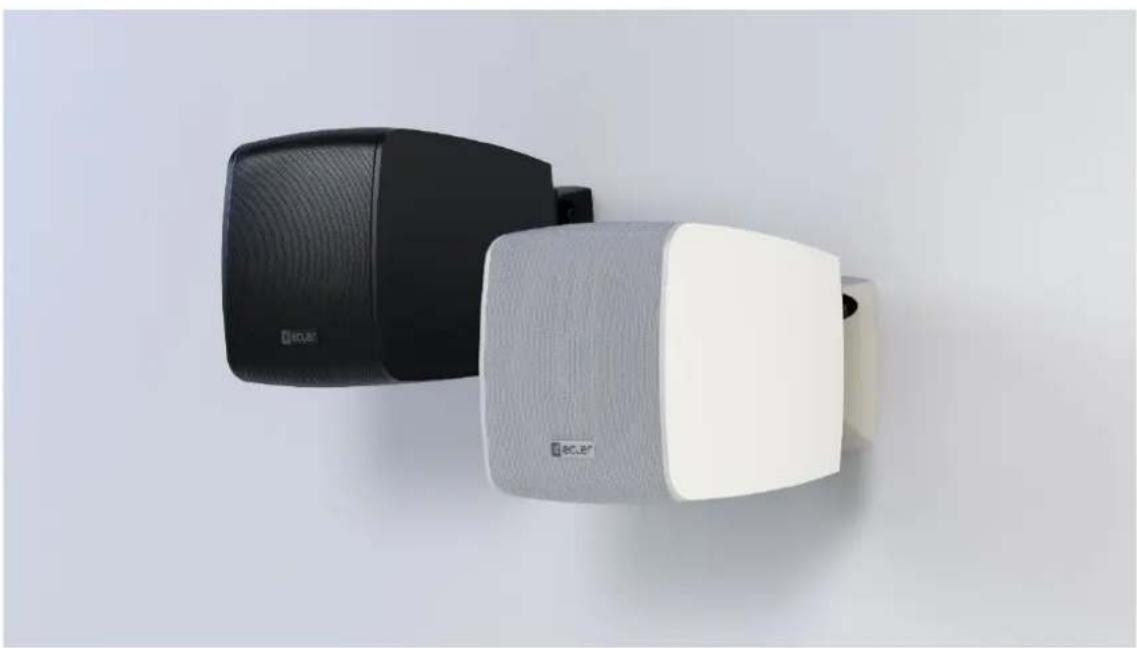

eMOTUS5O16 est une enceinte à basse impédance (16 ohms), avec un woofer de 5" (12,7 cm) 5" (12,7 cm) + tweeter coaxial de 1" (25 mm) et un design eMOTUS unique. Prête pour les applications intérieures et extérieures, grâce à sa grille en aluminium et à son traitement de protection contre les rayons UV (classé IP65). Une enceinte professionnelle et compacte, facile à utiliser, avec un prix compétitif et un design unique qui s'adapte parfaitement à un large éventail d'applications : parcs thématiques, parcs et jardins, espaces urbains, centres de loisirs, de santé et de sport, meubles résidentiels, espaces extérieurs, etc. Disponible en noir et blanc. Des accessoires de fixation murale et une élingue de sécurité sont inclus pour une installation facile et sécurisée.

4.1 Caractéristiques principales

• Conçue pour l'extérieur : Indice IP65.

• Bouchon en caoutchouc pour protéger les connexions arrière.

• Support de fixation murale et élingues de sécurité en acier inclus.

• Pieds adhésifs pour poser les enceintes sur un bureau inclus.

• Existe en noir (RAL9005) et en blanc (RAL9003).

• Fichiers EASE disponibles.7

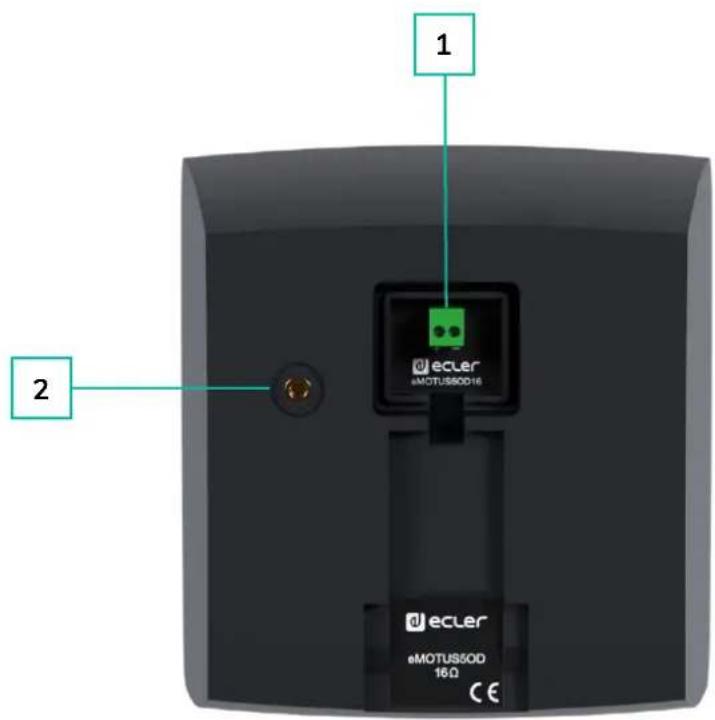

1. Connecteur Euroblock 2 broches

2. Point de fixation de l’élingue de sécurité

Pour connecter une enceinte de 16 ohms à un système audio, un câblage approprié et une bonne adaptation d'impédance sont essentiels afin de garantir des performances optimales et d’éviter d'éventuels dommages à votre amplificateur. Suivez ces conseils pour une installation sûre et efficace :

1. Vérifiez la compatibilité de votre amplificateur

Avant de connecter l’enceinte, vérifiez que votre amplificateur peut supporter une charge de 16 ohms. De nombreux amplificateurs sont conçus pour des enceintes de 4, 8 ou 16 ohms, mais il est essentiel de vérifier les spécifications du fabricant afin d'éviter une mauvaise adaptation de l'impédance, qui peut réduire les performances ou endommager l'équipement.

2. Utilisez des câbles d’enceinte appropriés

Utilisez toujours des câbles d’enceinte de haute qualité et d'un diamètre (section) adéquat. Pour les câbles longs, il est recommandé d'utiliser des modèles de plus forte section (diamètre supérieur) afin de réduire la résistance et de préserver l'intégrité du signal.

3. Câblage et polarité corrects

Assurez-vous que la connexion de l’enceinte respecte la bonne polarité :

• La borne positive (+) de l'amplificateur doit être connectée à la borne positive (+) de l’enceinte.

• La borne négative (−) de l'amplificateur doit être connectée à la borne négative (−) de l’enceinte. Une polarité correcte garantit un déplacement synchrone des différents haut- parleurs dans une configuration qui en comporte plusieurs, évitant ainsi toute annulation de phase.

4. Configurations en série et en parallèle

Si vous utilisez plusieurs enceintes, vous devrez peut-être les câbler en série ou en parallèle. Pour une enceinte de 16 ohms :

• Connexion en parallèle : réduit l'impédance totale. Par exemple, deux enceintes de 16 ohms branchées en parallèle créent une charge de 8 ohms.

• Connexion en série : augmente l'impédance totale. Deux enceintes de 16 ohms branchées en série donnent une charge de 32 ohms. Veillez à ce que l'impédance totale corresponde à la capacité de sortie de votre amplificateur afin d'éviter de le surcharger ou de le sous-exploiter.9

Dans l'emballage de l’eMOTUS5016, vous trouverez tout le nécessaire pour l'installation de l'unité. Les règles générales suivantes doivent être respectées :

• Faites toujours l’installation sur des surfaces fermes et solides.

• Pour une bonne reproduction sonore, il ne doit pas y avoir d’obstacle entre les unités et les auditeurs.

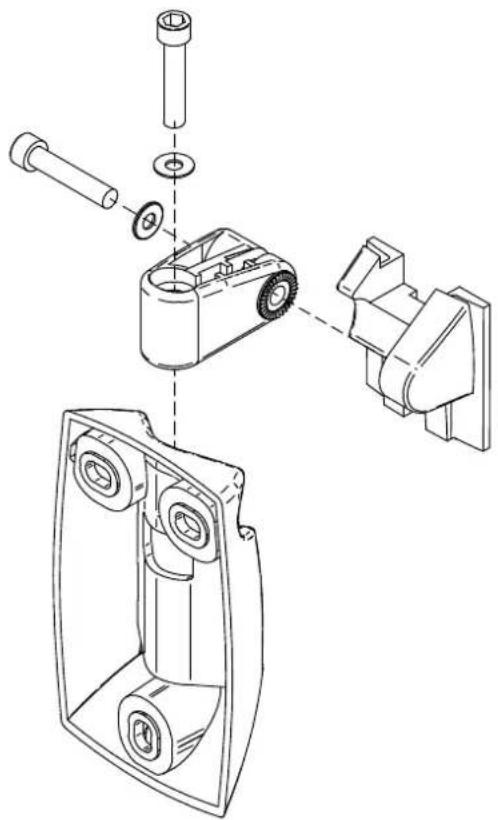

• Adaptez les niveaux de pression acoustique aux besoins de reproduction. Malgré sa petite taille, l’eMOTUS5O16 offre des performances très supérieures à celles d’enceintes domestiques. Comment les installer au mur:

1. Percez trois trous de 6 mm dans le mur, en les alignant avec la position des trous dans le

support de fixation.

2. Insérez trois chevilles murales de 6 mm dans ces trous.

3. Attachez l’élingue de sécurité à l’arrière du support de fixation.

4. Placez le support en position après avoir préalablement fait passer l’élingue et le câble

d’enceinte au travers de l’orifice carré du support. Fixez le support sur le mur :10

5. Branchez les câbles d’alimentation, d’entrée du signal et de liaison entre les deux unités

aux connecteurs sur la face arrière de l’enceinte. Respectez bien la polarité des borniers Euroblock. Il est recommandé de fixer la housse de protection fournie lorsque le haut-parleur est installé à l'extérieur.

6. Placez l’enceinte acoustique en position définitive, en la faisant glisser verticalement vers

le bas pour que le rail de sa face arrière entre dans celui du support de fixation. Fixez l’élingue de sécurité à la partie arrière de l’enceinte acoustique pour l’empêcher de tomber accidentellement et d’entraîner des dommages matériels et/ou des blessures.

7. Orientez l’enceinte dans la position requise sur les axes vertical et horizontal. Serrez les

vis Allen sur le support de fixation pour verrouiller l’enceinte dans cette position sur les deux axes.11

8.1 Caractéristiques techniques

8.2 Schéma avec cotes

Toutes les mesures en mm.

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests
