Type de produit	Caisson de basses passif pour extérieur
Marque	Ecler
Modèle	KICK-SB28
Puissance nominale (RMS)	700 W
Puissance recommandée amplificateur	1400 W RMS
Impédance	4 Ω
Haut-parleurs	2 × 8" traités résistants à l'eau
Indice de protection	IP46
Matériau du boîtier	Contreplaqué de bouleau 18 mm
Revêtement	Polyuréa
Connecteur d'enceinte	Speakon® 4C
Options de montage	Sol (horizontal/vertical), mural (support inclus)
Accessoires fournis	4 pieds en caoutchouc, support mural, câble Speakon, guide de prise en main, carte de garantie
Nettoyage	Chiffon doux sec ou légèrement humide (eau et savon neutre)
Sécurité	Mise à la terre obligatoire, ne pas exposer à l'eau ou l'humidité

FOIRE AUX QUESTIONS - KICK-SB28 Ecler

Quel amplificateur est recommandé pour le KICK-SB28 ?

Un amplificateur d'une puissance de 1400 W RMS est recommandé. La puissance nominale du caisson est de 700 W RMS sous 4 Ω.

Quelle est l'impédance du caisson ?

L'impédance est de 4 Ω.

Le KICK-SB28 peut-il être utilisé en extérieur ?

Oui, il bénéficie d'un indice de protection IP46 contre les intempéries.

Comment installer le caisson au mur ?

Utilisez le support mural fourni. Fixez-le au mur avec des chevilles et vis (non fournies), puis accrochez le caisson. Le logo peut être tourné.

Comment nettoyer le caisson ?

Utilisez un chiffon doux, sec ou légèrement humidifié avec de l'eau et du savon neutre. N'utilisez pas d'alcool, de benzine ou de solvants.

Quels accessoires sont fournis ?

Le caisson est livré avec 4 pieds en caoutchouc, un support mural, un câble Speakon® 4C, un guide de prise en main et une carte de garantie.

Comment connecter le caisson à l'amplificateur ?

Utilisez un câble Speakon® 4C de bonne qualité, section ≥2,5 mm² jusqu'à 10 m. Respectez la polarité.

Puis-je utiliser un autre type de câble ?

Le connecteur est un Speakon® 4C. Vous pouvez utiliser des câbles adaptés, mais veillez à la section et à la polarité.

Où trouver les réglages d'égalisation ?

Téléchargez le fichier Ecler Loudspeakers EQ Settings prêt à être importé dans EclerNet Manager.

Quelle est la garantie du produit ?

Consultez www.ecler.com ou la carte de garantie incluse pour les conditions. Ecler offre une garantie (durée non spécifiée).

MODE D'EMPLOI KICK-SB28 Ecler

4.1 Caractéristiques principales....6

1. CONNEXIONS......6
   5.1 Schéma des connexions....7
2. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR) 8
3. AMPLIFICATEUR RECOMMANDÉ....8
4. POSITIONNEMENT et INSTALLATION....8

8.1 Positionnement....8
8.2 Installation....9

8.2.1 Montage horizontal 9
8.2.2 Montage vertical....10
8.2.3 Montage mural....11

9.1 Caractéristiques techniques....12
9.2 Schéma avec cotes....13

1. PRÉCAUTIONS

1.1 Remarque Importante

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant) : Les bornes marquées du symbole « 7 » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

AVERTISSEMENT : Les produits Ecler ont une longue durée de vie, de plus de 10 ans. Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

1.2 Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.

3. Prenez en compte tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit.

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

1.3 Nettoyage

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu'il ne pénètre jamais d'eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

2. GARANTIE et ENVIRONNEMENT

Merci d'avoir choisi notre appareil Ecler KICK-SB28 ! Nous apprécions votre confiance.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

Ecler s'engage pleinement à préserver de l'environnement et l'équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO₂. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale.

Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris l'emballage, et les a atténués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

• 1 × KICK-SB28.
• 1 x Speakon® 4C
• 4 x Pieds en caoutchouc (vis incluses).
• 1 x Système de fixation pour installation au mur (vis non incluses).
  • Guide de prise en main
• Carte de garantie.

4. DESCRIPTION et CARACTÉRISTIQUES

KICK-SB28 est un caisson de basses en bois d'une fiabilité à long terme, protégé contre les intempéries, classé IP46, offrant 700 WRMS @ 4Ω. Sa polyvalence vous permet de le placer en position horizontale ou verticale, voire de l'installer dans le mur grâce au support inclus. Il est équipé de woofers 2x8" parfaitement positionnés pour maximiser la réponse en basse fréquence tout en réduisant les vibrations sur l'enceinte acoustique.

4.1 Caractéristiques principales

• Caisson de basses passif d'extérieur 700 W (RMS).
  • 2 woofers de 8" traité résistant à l'eau.
• Sans vibration.
• Boîtier en contreplaqué de bouleau de 18 mm avec revêtement polyuréa.
• Indice IP46 de protection contre les intempéries.
• Pieds en caoutchouc fournis pour l'installation au sol, verticalement ou horizontalement.
  • Fixation incluse pour installation au mur.

5. CONNEXIONS

Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. Ce dernier point est particulièrement important lorsque la distance est longue et l'impédance de charge faible (4 Ω). Une section d'au moins 2,5 mm ^2 est recommandée pour les distances jusqu'à 10 m ; 4 ou 6 mm ^2 pour les distances plus longues. La formule suivante donne la section requise, en supposant des pertes de 4 % :

$$ \text { Section en mm } ^ {2} = \frac {\text { Longueur en m }}{\text { Impédance de l'enceinte en } \Omega} $$

Respectez toujours la polarité. L'enceinte dispose d'un connecteur Speakon® 4C

Voir le schéma détaillé des connexions en page suivante.

5.1 Schéma des connexions

1

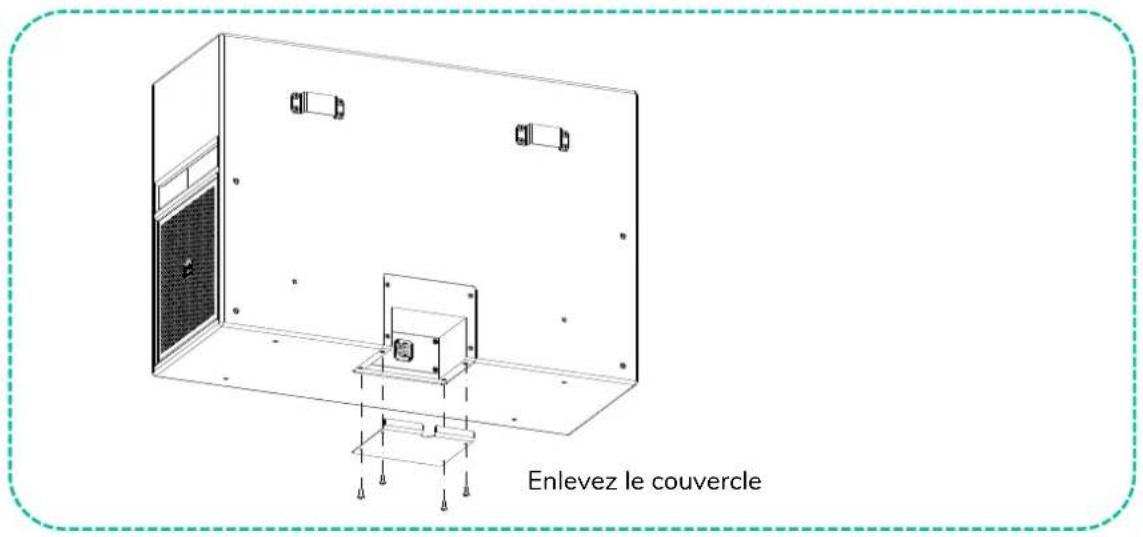

Enlevez le couvercle

2

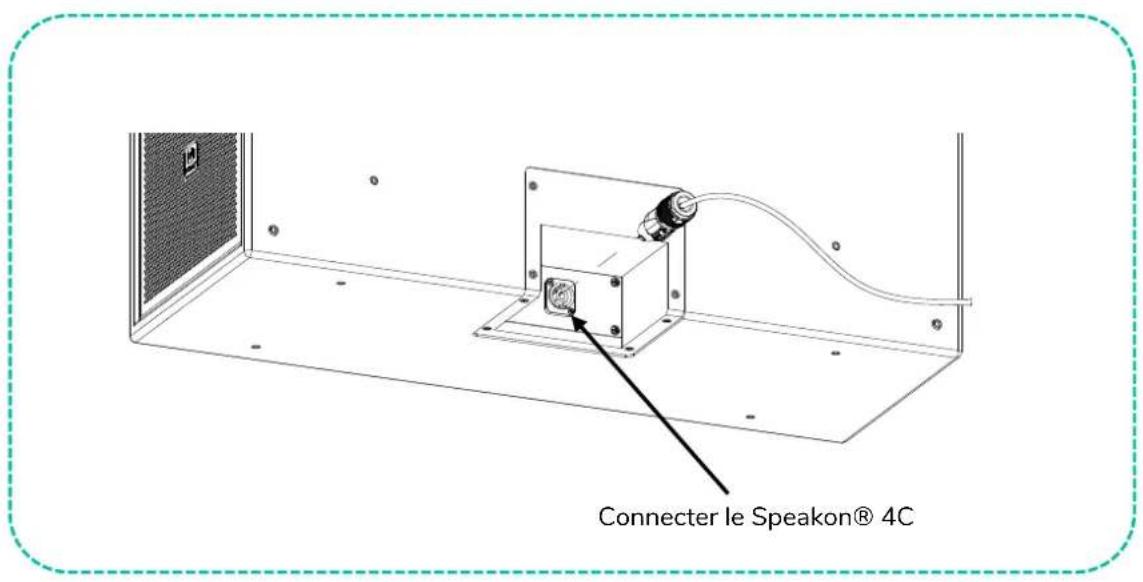

Connector le Speakon® 4C

3

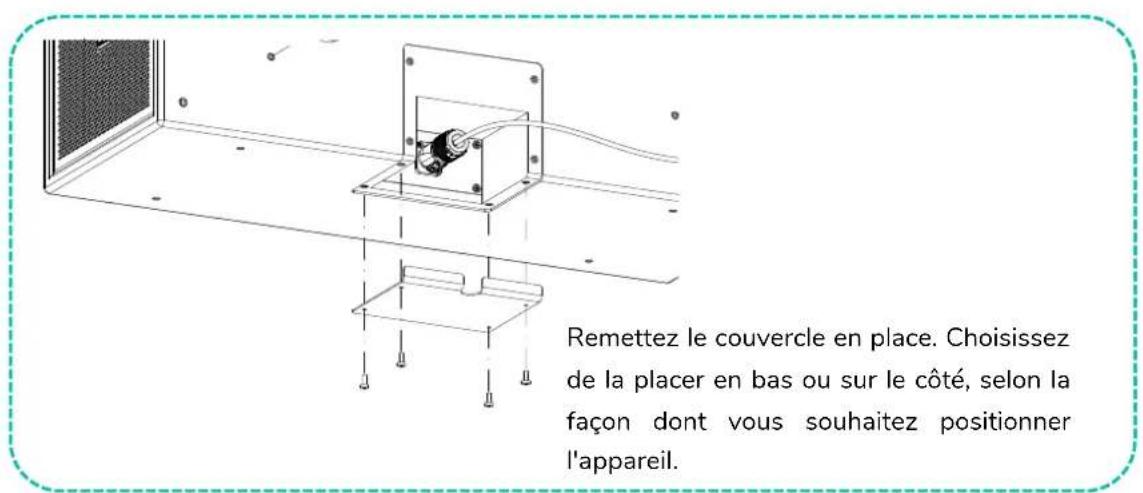

Remettez le couvercle en place. Choisissez de la placer en bas ou sur le côté, selon la façon dont vous souhaitez positionner l'appareil.

6. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR)

Téléchargez le fichier Ecler Loudspeakers EQ Settings prêt à être importé dans le logiciel EclerNet Manager.

7. AMPLIFICATEUR RECOMMANDÉ

La puissance de sortie de l'amplificateur recommandée pour le KICK-SB28 est de 1400 W RMS.

8. POSITIONNEMENT et INSTALLATION

8.1 Positionnement

Tenez compte des règles générales suivantes :

Placez les enceintes sur une surface solide et ferme. Les caissons de basses placés directement et horizontalement sur le sol ont un rendement plus élevé que s'ils sont suspendus ou placés directement sur le sol, mais verticalement. Aucun obstacle ne doit se trouver entre les enceintes et le public.

Téléchargez tous les fichiers EASE en cliquant sur l'image :

8.2 Installation

8.2.1 Montage horizontal

1

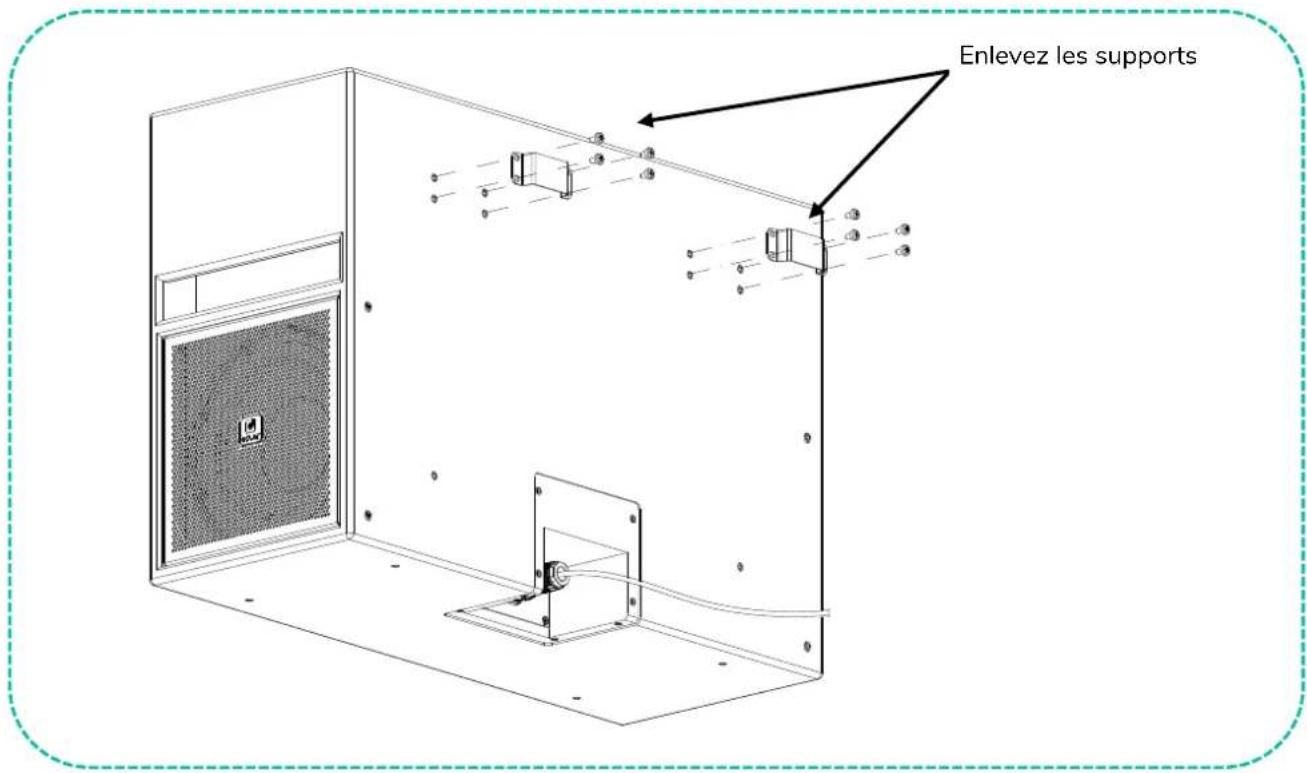

Enlevez les supports

2

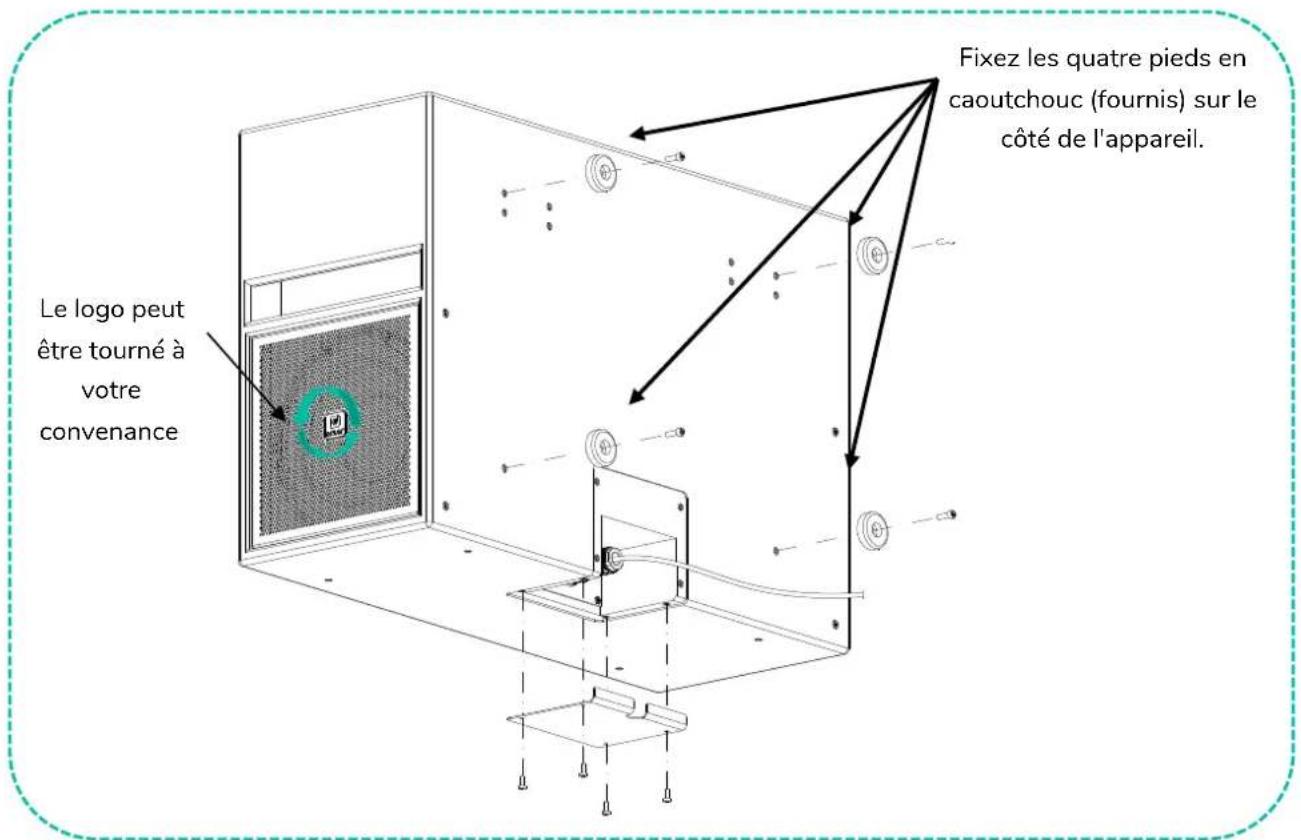

Le logo peut être tourné à votre convenance Fixez les quatre pieds en caoutchouc (fournis) sur le côté de l'appareil.

8.2.2 Montage vertical

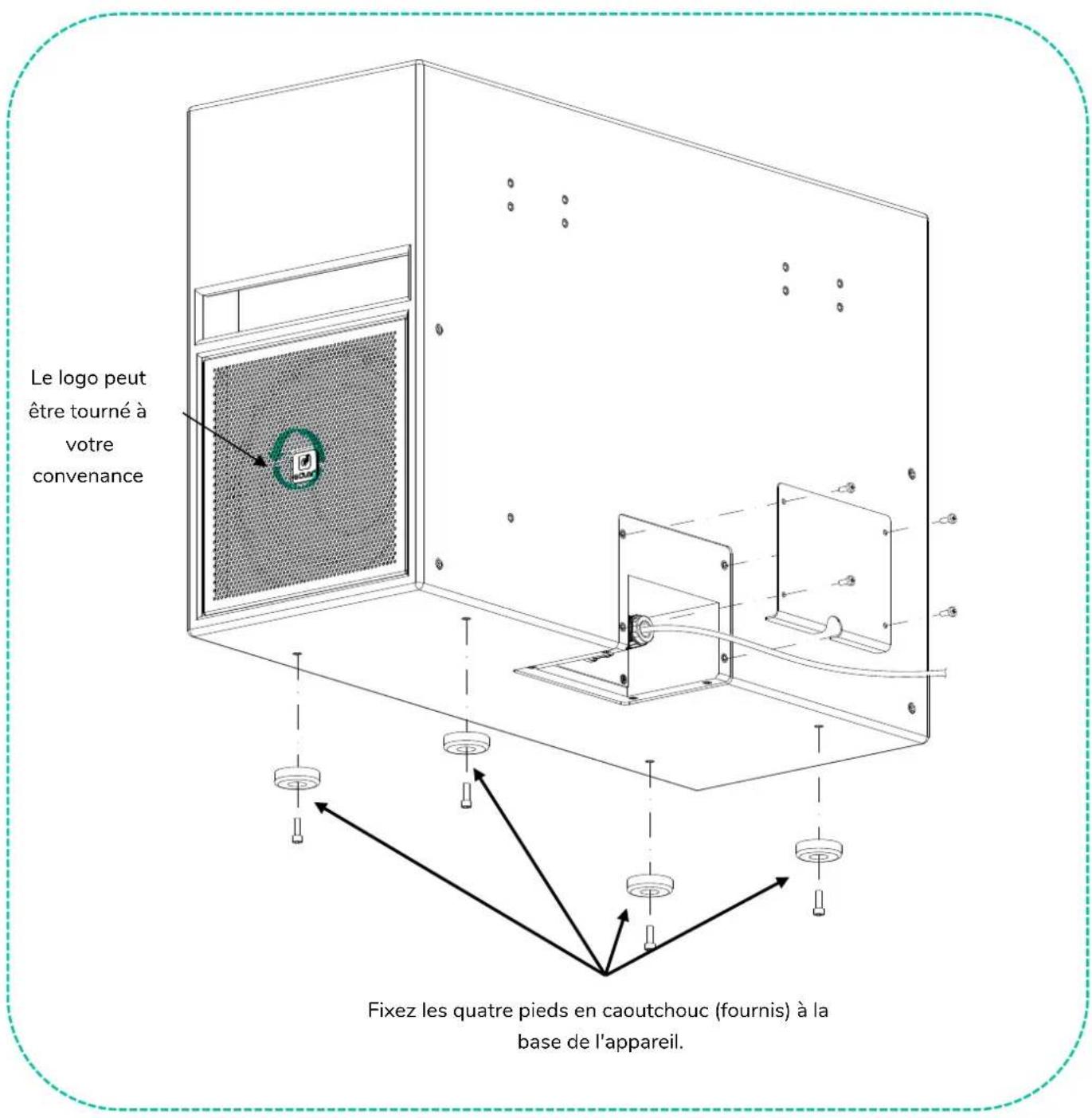

Le logo peut être tourné à votre convenance Fixez les quatre pieds en caoutchouc (fournis) à la base de l'apparell.

8.2.3 Montage mural

1

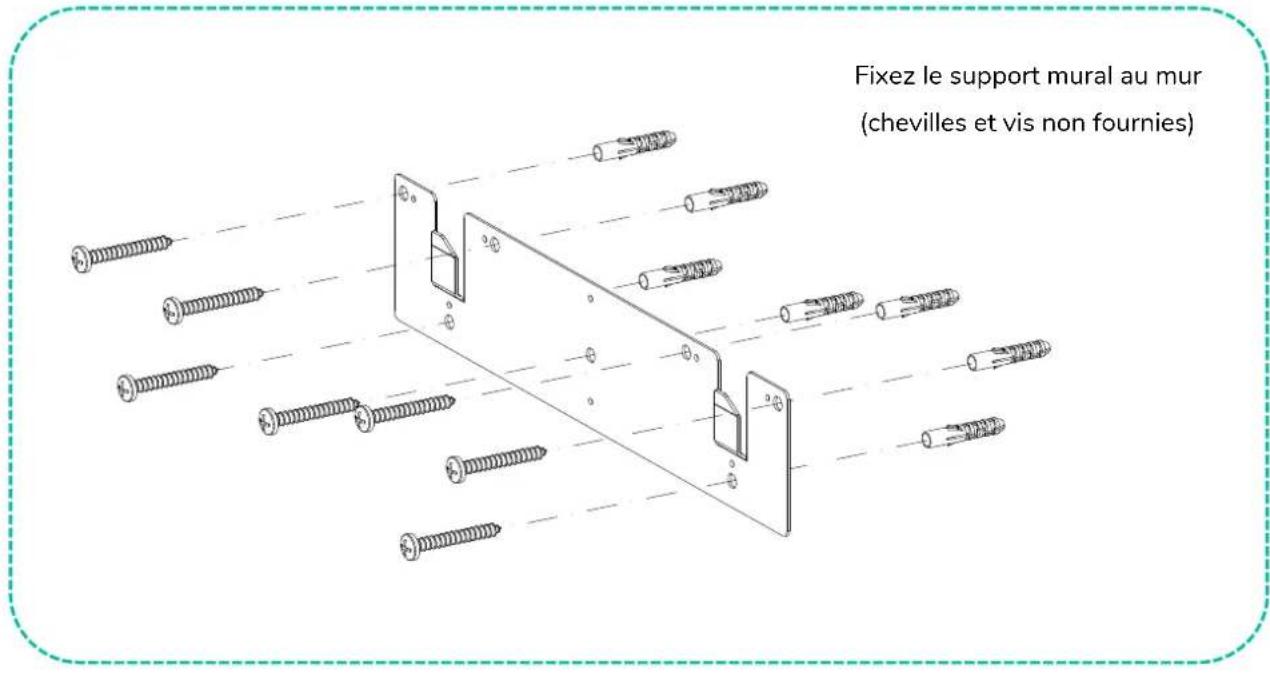

Fixez le support mural au mur (chevilles et vis non fournies)

2

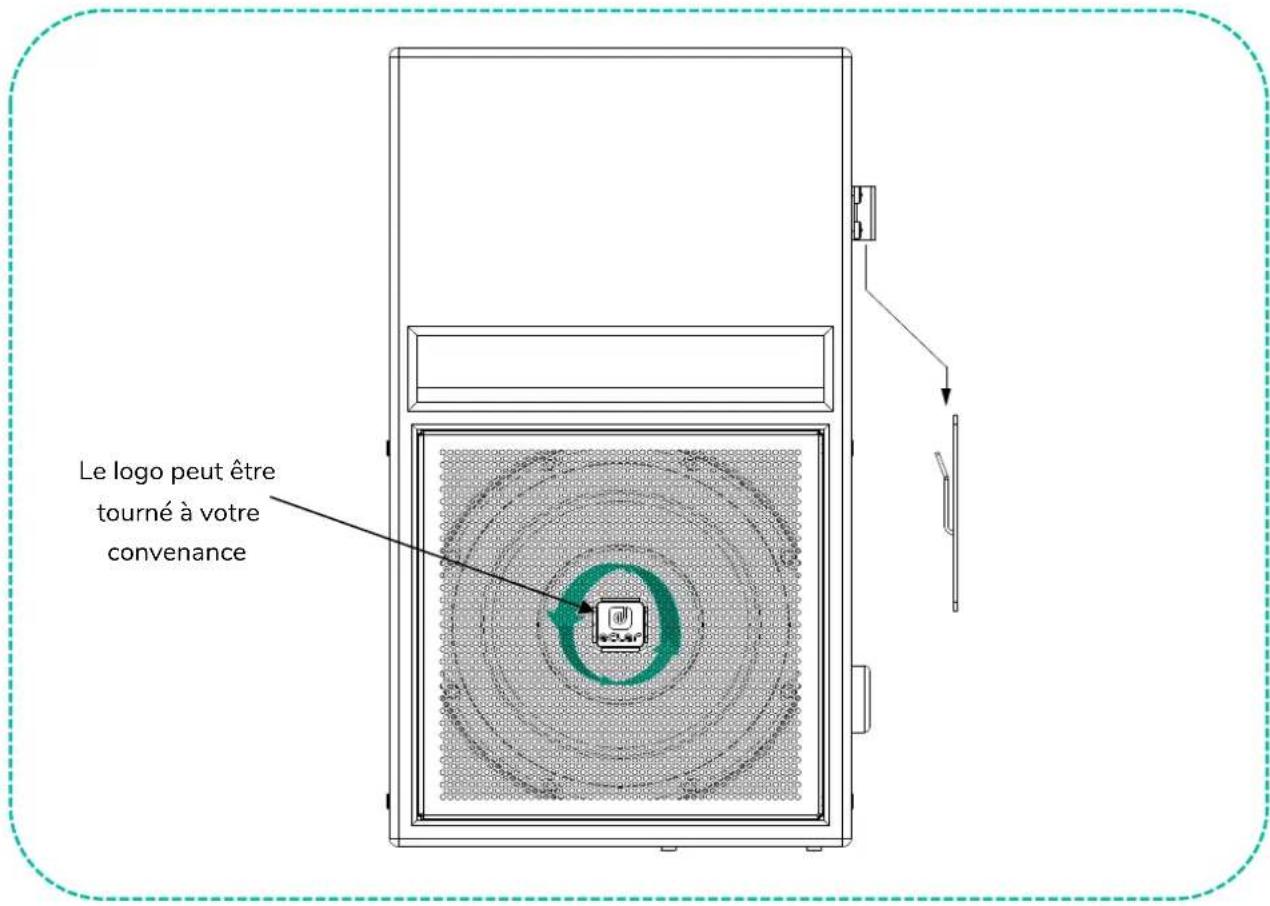

Le logo peut être tourné à votre convenance

9. DONNÉES TECHNIQUES

9.1 Caractéristiques techniques

KICK-SB28

9.2 Schéma avec cotes

Toutes les mesures en mm.

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.
