Type de produit	Caisson de basses amplifié actif
Marque	Ecler
Modèle	LABI1-SB18p
Haut-parleur	18 pouces à bobine acoustique de 3 pouces
Puissance d'amplification totale	2400 W classe D
Amplificateur basses fréquences	1 x 1200 W
Amplificateur sortie satellites	1 x 1200 W sous 8 Ω ou 2 x 600 W sous 4 Ω
Niveau de pression acoustique max.	132 dB
Connecteurs d'entrée audio	2 x XLR3 symétriques (entrées) + 2 x XLR (sorties)
Connecteurs de sortie satellites	2 x Speakon NL4
Alimentation secteur	100-240 V, 50-60 Hz avec correction du facteur de puissance
Connecteur secteur	Powercon TRUE1 Neutrik (entrée et sortie THRU)
DSP intégré	18 presets avec configurations mono/stéréo et égalisations Standard, Bass boost, Vocal
Contrôle	Écran LCD et touches de navigation (▲, ▼, OK)
Câble inclus	1 câble Speakon – Speakon de 120 cm
Accessoires optionnels	Adaptateur SAC, CAC, support mural WBC, support mât PBC, etc.
Utilisation prévue	Sonorisation mobile et fixe, intérieur et extérieur (avec kit ODCNX pour colonne)
Entretien	Nettoyer avec un chiffon sec uniquement
Sécurité	Mise à la terre obligatoire, ne pas exposer à l'humidité, débrancher en cas d'orage
Réparabilité	Confier toute réparation à un technicien qualifié
Garantie	Voir carte de garantie ou site ecler.com pour conditions

FOIRE AUX QUESTIONS - LABI1-SB18p Ecler

Quelle est la puissance du caisson de basses LABI1-SB18p ?

Le caisson de basses LABI1-SB18p dispose d'une amplification de 2400 W classe D, répartie en 1 x 1200 W pour le caisson et 1 x 1200 W pour les satellites (2 x 600 W sous 4 Ω).

Comment connecter les enceintes colonnes LABI1-C100i au caisson ?

Utilisez les connecteurs Speakon sortie CABINET1 ou CABINET2 à l'arrière du caisson. Branchez le câble Speakon fourni (120 cm) entre une sortie et l'entrée Speakon de la colonne. Vous pouvez relier deux colonnes via la sortie LINK.

Combien de presets propose le LABI1-SB18p ?

Le caisson offre 18 presets répartis en 6 configurations d'enceintes (mono/stéréo, 1 ou 2 colonnes) et 3 types d'égalisation : Standard (S), Bass boost (B) et Vocal (V).

Quelle est la différence entre les presets S, B et V ?

Le preset S (Standard) offre une égalisation générale pour la musique. B (Bass boost) ajoute +3 dB sur le caisson pour renforcer les graves. V (Vocal) accentue les hauts médiums pour améliorer l'intelligibilité vocale.

Puis-je utiliser le caisson de basses en extérieur ?

Oui, le caisson lui-même peut être utilisé en extérieur, mais pour les enceintes colonnes LABI1-C100i, vous devez utiliser le kit d'extérieur LABI1-ODCNX pour protéger les connexions.

Comment installer la colonne sur le caisson de basses ?

Utilisez l'accessoire LABI1-SAC (Subwoofer-Adaptateur-Colonne). Fixez le SAC aux orifices de montage du caisson, sécurisez avec la goupille fournie, puis fixez la colonne et sécurisez-la également.

Que faire si l'écran LCD ne s'allume pas ?

Appuyez sur le bouton OK pour réactiver l'écran. Par défaut, il s'assombrit après 2 minutes d'inactivité pour économiser l'énergie. Si toujours pas d'affichage, vérifiez l'alimentation et le câble secteur.

Comment brancher plusieurs caissons de basses en chaîne ?

Utilisez le connecteur de sortie THRU du Powercon TRUE1 pour alimenter un autre caisson. Pour le signal audio, utilisez les sorties XLR pour faire une boucle vers l'entrée du caisson suivant.

Quel type de câble est fourni avec le caisson ?

Le caisson est livré avec un câble Speakon – Speakon de 120 cm pour connecter les enceintes satellites.

Où trouver les mises à jour du DSP ?

Les mises à jour du DSP ne sont pas mentionnées dans la notice. Contactez le support technique d'Ecler via le site ecler.com pour toute information.

MODE D'EMPLOI LABI1-SB18p Ecler

Systèmes de sonorisation compacts

MODE D'EMPLOI

SOMMAIRE

1. AVERTISSEMENT IMPORTANT......4
2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....4
3. REMARQUE IMPORTANTE....6
4. INTRODUCTION....6
5. MODÈLES ET ACCESSOIRES ....7

5.1. ENCEINTES....7

5.1.1. LABI1-SB18p....7
5.1.2. LABI1-SB18 7
5.1.3. LAB|1-C100i 7

5.2. ACCESSOIRES DE MONTAGE DES ENCEINTES....8

LABI1-SAC 8
LABI1-CAC 8
LABI1-TBC 8
LABI1-WBC 8
LABI1-PBC 8
LABI1-HBC 8
LABI1-ODCNX 8

7.2.1. PRESETS 12
7.2.2. CONFIGURATION DES ENCEINTES....13
7.3. SYSTÈMES À ENCEINTES PASSIVES....15
7.4. INSTALLATION DES ACCESSOIRES 16
7.4.1. LABI1-SAC (Subwoofer [caisson] –Adaptateur – Colonne)....16
7.4.2. LABI1-CAC (Colonne -Adaptateur - Colonne) 16

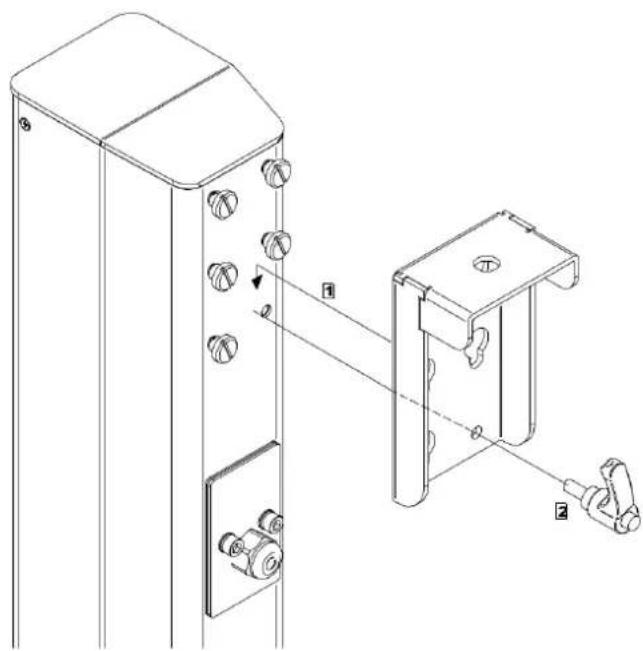

7.4.3. LABI1-TBC (accessoire de montage sur pont/structure)....17

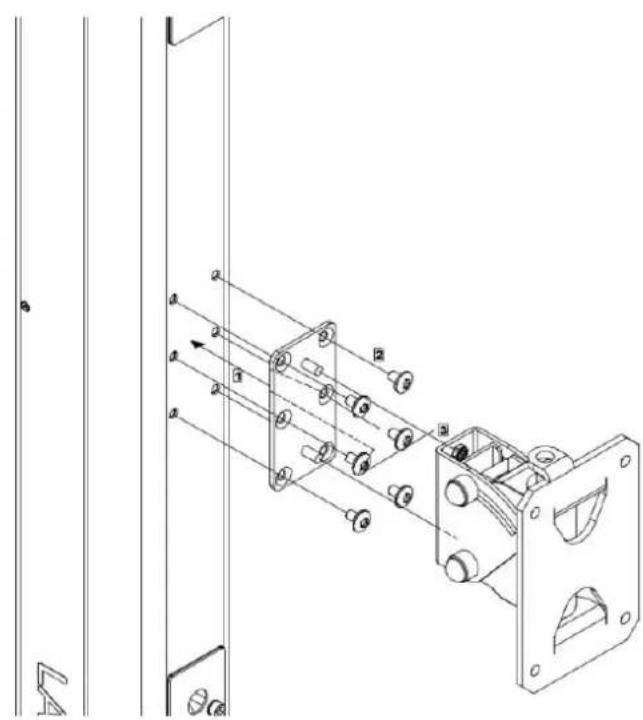

7.4.4. LABI1-WBC (accessoire de montage mural)....17

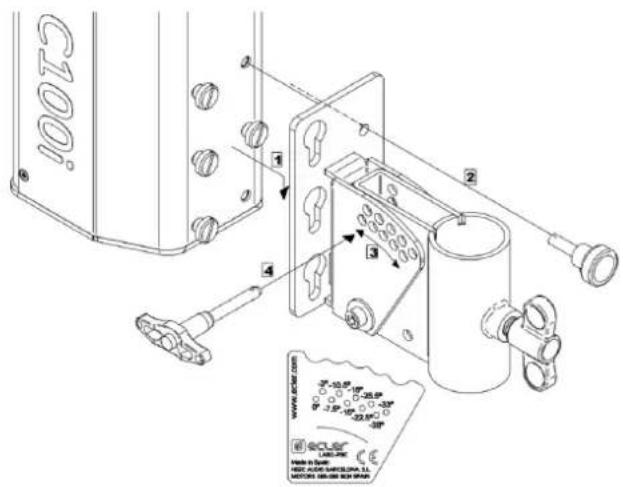

7.4.5. LABI1-PBC (accessoire de montage sur mât)....18

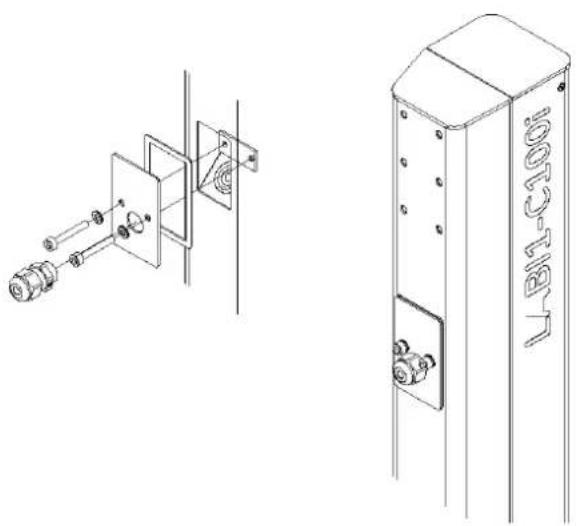

7.4.6. LABI1-ODCNX (Kit d'extérieur)....18

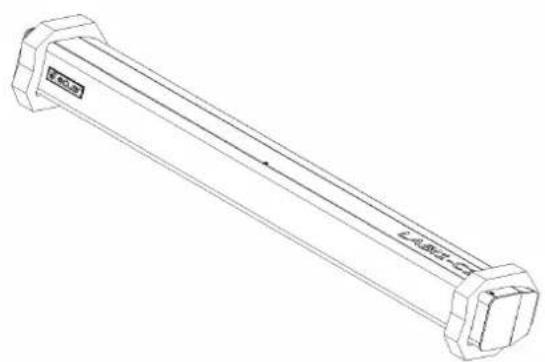

7.4.7. LABI1-HBC (accessoire de montage horizontal) 18

8. FACE ARRIÈRE ....19

8.1. LABI1-SB18p....19
8.2. LABI1-SB18....20

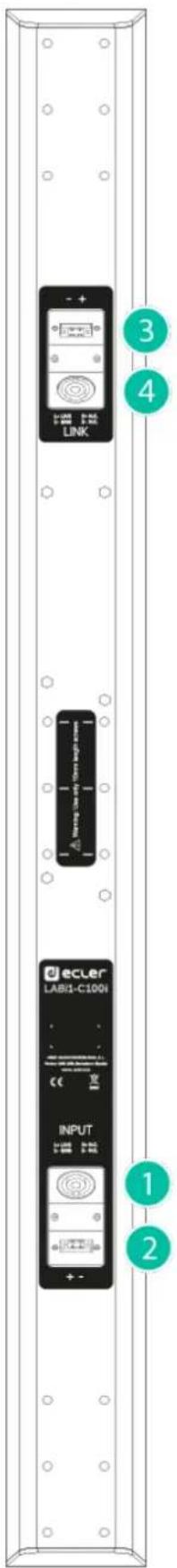

8.3. LABI1-C100i....21

9. CARACTÉRISTIQUES TECHNIQUES ......23

9.1. LABI1-SB18p....23
9.2. LABI1-SB18....24
9.3. LABI1-C100i....25

1. AVERTISSEMENT IMPORTANT

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT (le cas échéant) : les bornes marquées du symbole « peuvent véhiculer un courant d'une grandeur suffisante pour constituer un risque d'électrocution. Le câblage externe branché aux bornes doit être installé par une personne formée à cet effet ou des câbles ou cordons prêts à l'emploi doivent être utilisés.

AVERTISSEMENT : pour réduire le risque d'incendie et de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

AVERTISSEMENT : un appareil à construction de Classe I doit être branché à une prise secteur avec fiche de terre.

2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions
5. N'utilisez pas cet appareil avec de l'eau à proximité.

6. Nettoyez-le uniquement avec un chiffon sec.

7. Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.

11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.

12. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.

13. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

14. Déconnexion du secteur : l'interrupteur POWER coupe les fonctions et les voyants de l'appareil, mais la déconnexion électrique totale s'effectue en débranchant le cordon d'alimentation de la prise secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. L'appareil est relié à une prise de courant avec mise à la terre au moyen d'un cordon d'alimentation.

16. Les informations de marquage se trouvent sous l'appareil.

17. L'appareil ne doit pas être exposé à des ruissellements d'eau ni à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être placé sur lui.

AVERTISSEMENT : ce produit ne doit en aucun cas être jeté avec les déchets ménagers non triés. Rapportez-le au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés aux personnes, animaux ou objets suite au non-respect des avertissements ci-dessus.

REMARQUE IMPORTANTE

Merci d'avoir choisi nos enceintes de la série LABI1 Ecler !

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir un fonctionnement optimal de cet appareil, nous vous recommandons de faire assurer sa maintenance par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

INTRODUCTION

La série Ecler LABI ONE a été spécialement conçue pour fournir une solution compacte en matière de système d'enceintes pour installations mobiles et fixes dans des environnements nécessitant une puissance élevée, une mise en œuvre facile, rapide, et une excellente qualité sonore. La variété des produits et des accessoires permet plusieurs configurations du système, selon les besoins.

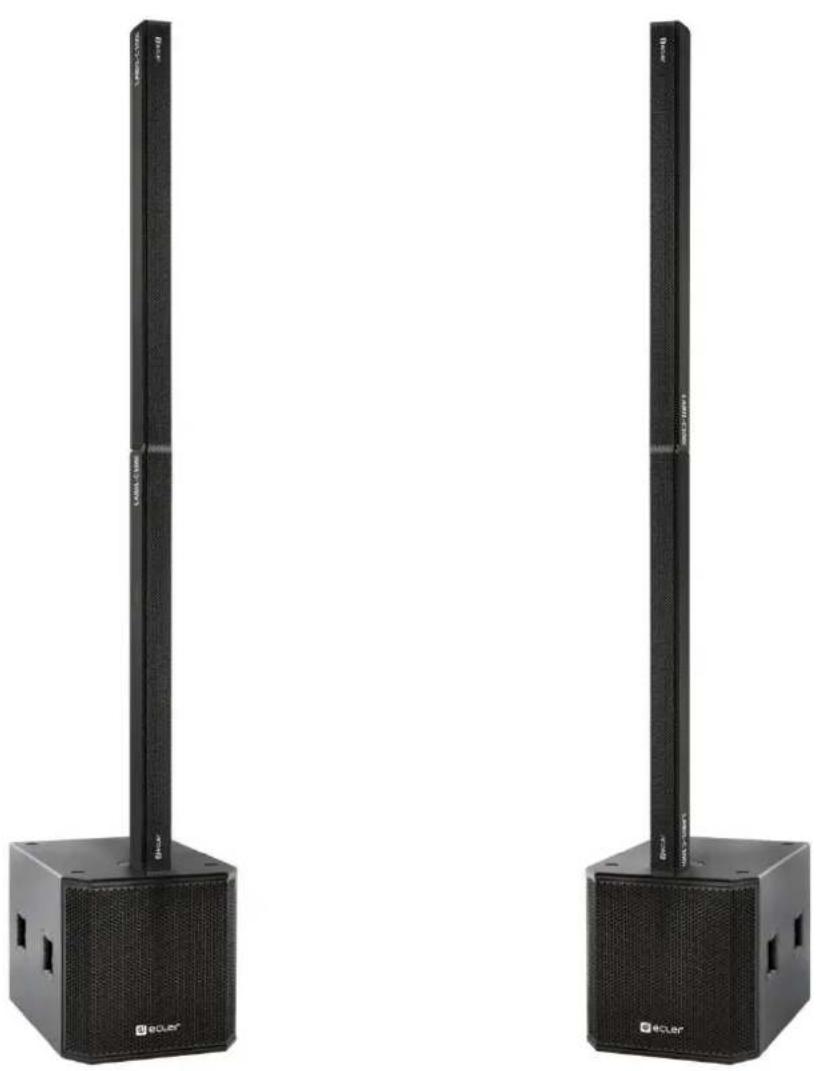

La série est composée de 3 enceintes : un caisson de basses actif à haut-parleur de 18" avec 18 configurations de DSP différentes, un caisson de basses passif à haut-parleur de 18" et une enceinte colonne contenant 12 transducteurs de 3". De plus, la série comprend plusieurs accessoires de montage permettant une installation facile de l'enceinte C100i sur diverses surfaces (sur le caisson de basses, au mur, sur mât, pont/structure, etc.), ainsi qu'un accessoire pour adapter la colonne à une utilisation en extérieur.

5. MODÈLES ET ACCESSOIRES

La liste suivante présente les principales caractéristiques des modèles et accessoires de la série LABI ONE.

5.1. ENCEINTES

5.1.1. LABI1-SB18p

• Caisson de basses amplifié conçu pour être intégré à un système d'enceintes avec la LABI1-C100i
  • 1 haut-parleur de 18" à bobine acoustique de 3"
• Puissance d'amplification : 2400 W, classe D
• Amplificateur des basses fréquences : 1 x 1200 W
• Amplificateur de sortie pour enceintes : 1 x 1200 W sous 8 Ω / 2 x 600 W sous 4 Ω
• SPL (niveau de pression acoustique) max. : 132 dB
  • 2 connecteurs d'entrée : XLR3 symétriques (+ 2 sorties XLR)
• 2 connecteurs de sortie vers les satellites : Speakon®
• Comprend un câble Speakon® – Speakon® de 120 cm

5.1.2. LABI1-SB18

• Caisson de basses passif à haut-parleur de 18"
  • 1 haut-parleur de 18" à bobine acoustique de 3"
  • 500 W RMS sous 8 Ω (puissance max. 1200 W)
• Sensibilité (1 W à 1 m) : 98 dB
• Connecteur d'entrée : Speakon®

5.1.3. LABI1-C100i

• Enceinte colonne de 1 m
• 12 haut-parleurs de 3" à bobine acoustique de 0,75"
  • 300 W RMS sous 8 Ω (puissance max. 600 W)
• Sensibilité (1 W à 1 m) : 96 dB
• Connecteurs d'entrée : Speakon® NL4MP + Euroblock 2 broches (+connecteurs de renvoi LINK)
• Utilisable en extérieur (avec accessoire LABI1-ODCNX)
• Comprend un câble Speakon® – Speakon® de 60 cm

5.2. ACCESSOIRES DE MONTAGE DES ENCEINTES

LABI1-SAC	Adaptateur pour caisson de basses servant à installer l'enceinte satellite LABI1-C100i sur un LABI1-SB18p
LABI1-CAC	Adaptateur d'accouplement de colonnes, servant à assembler verticalement deux enceintes colonnes LABI1-C100i. Comprend un câble Speakon® – Speakon® de 60 cmAttention : uniquement pour empiler, PAS pour voler
LABI1-TBC	Support pour l'installation d'une enceinte LABI1-C100i sur pont/structure
LABI1-WBC	Support de montage mural pour LABI1-C100i
LABI1-PBC	Adaptateur pour mât servant à installer les enceintes LABI1-C100i sur un mât standard de 35 mm
LABI1-HBC	Pièces de mousse haute densité pour la pose horizontale des LABI1-C100i sur le sol. Permet des inclinaisons de 0° / 30° / 45° par rapport à la surface horizontale
LABI1-ODCNX	Kit d'extérieur pour protéger les connexions de la LABI1-C100i et la rendre utilisable en extérieur

5.3. ACCESSOIRES

LABI1-CFC	Flight case pour 2 LABI1-C100i + câblage + accessoires de montage
LABI1-SWK	Kit de roulettes pour caisson de basses LABI1-SB18p
LABI1-SPC	Housse de protection en nylon pour caisson de basses LABI1-SB18p

6. CONNEXION ET MISE EN SERVICE

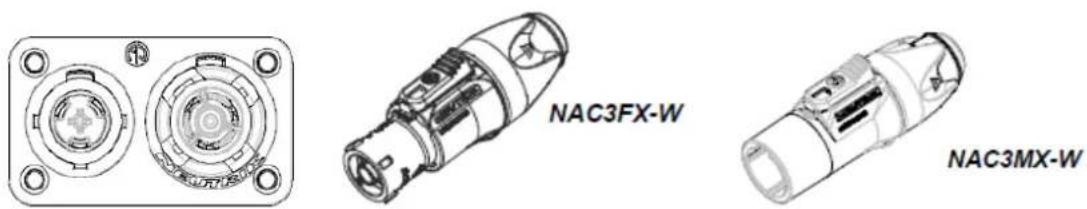

Le LABI1-SB18p fonctionne sous courant alternatif de 100-240 V à 50-60 Hz, avec correction du facteur de puissance. Assurez-vous que le câble d'alimentation ne se mêle pas aux câbles de signal audio afin d'éviter les interférences et les ronflements. Le connecteur secteur est un Powercon TRUE1 Neutrik® de 16 A et un connecteur de renvoi permet d'alimenter une autre unité LABI1-SB18p. Le lien suivant vous permet de télécharger les instructions de montage et d'autres informations concernant le connecteur : https://www.neutrik.com/en/product/nac3fx-w

6.1. CONNEXIONS

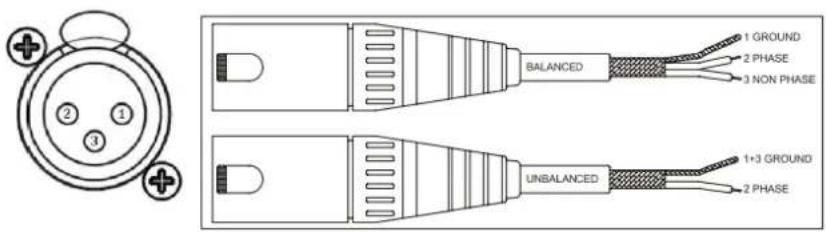

- Le LABI1-SB18p dispose de deux connecteurs d'entrées audio XLR symétriques, nommés Input1 et Input2. Vous pouvez relier un deuxième LABI1-SB18p en utilisant les sorties Output1 et Output2, également disponibles sur connecteurs XLR. Ces sorties produisent une copie du signal reçu par chaque entrée.

Selon le préréglage (ou « preset »), il existe différentes configurations d'entrées / sorties permettant au système de fonctionner en mode stéréo ou mono (pour plus d'informations, reportez-vous au chapitre suivant). Cette configuration stéréo / mono n'affecte pas la sortie du caisson de basses, qui fonctionne toujours en mode mono (In1+In2).

1 GROUND 2 PHASE 3 NON PHASE BALANCED UNBALANCED 1+3 GROUND 2 PHASE

- Pour connecter les enceintes satellites LABI1-C100i, branchez le câble Speakon® entre les connecteurs de sortie amplifiée CABINET1 ou CABINET2 du SB18p et l'entrée Speakon® de la C100i. Selon le PRESET sélectionné, une sortie ou les deux peuvent être utilisées en mode mono ou stéréo, fournissant 600 W sous 4 Ω. Vous pouvez relier deux enceintes colonnes C100i par la sortie de renvoi LINK à connecteur Speakon® ou Euroblock.

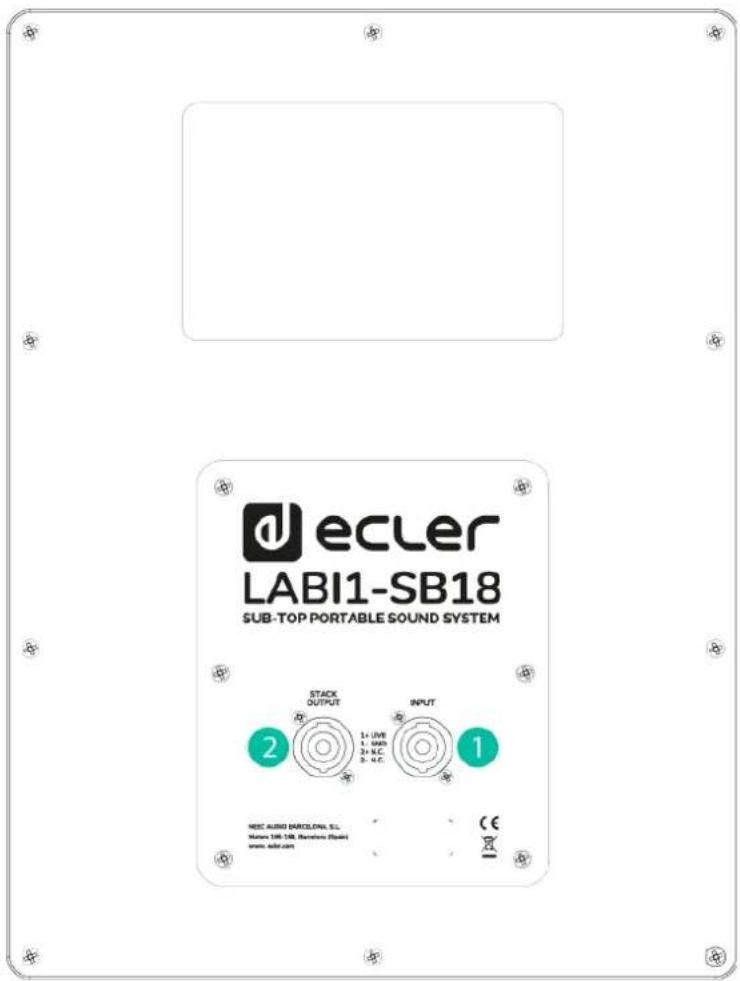

- Le caisson de basses passif LABI1-SB18 dispose d'une entrée et d'une sortie de renvoi sur connecteurs Speakon®.

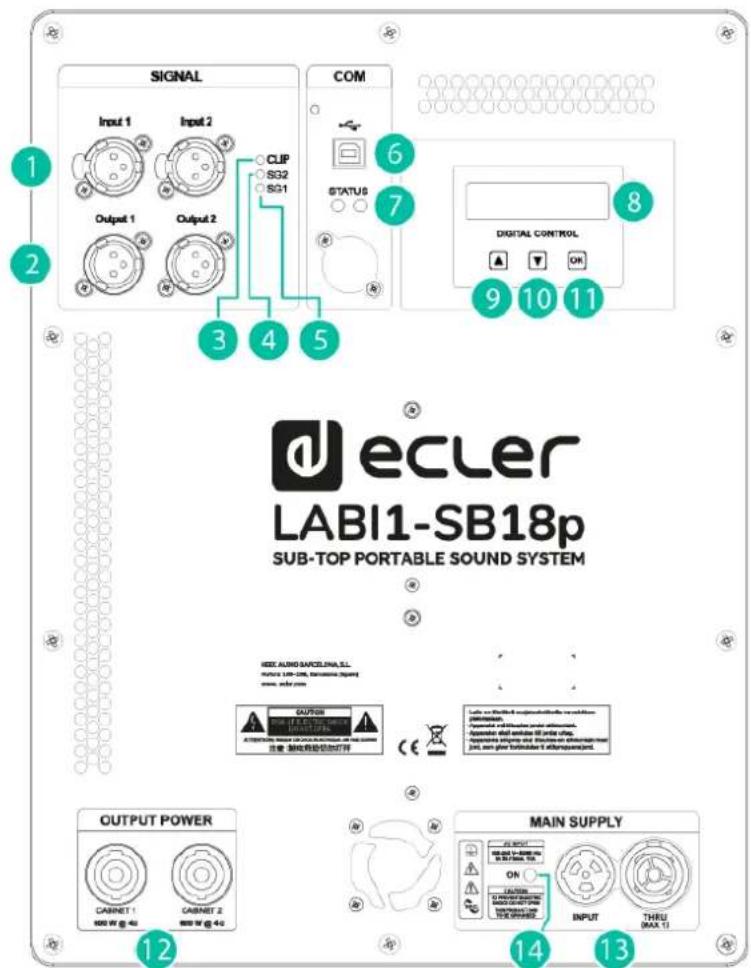

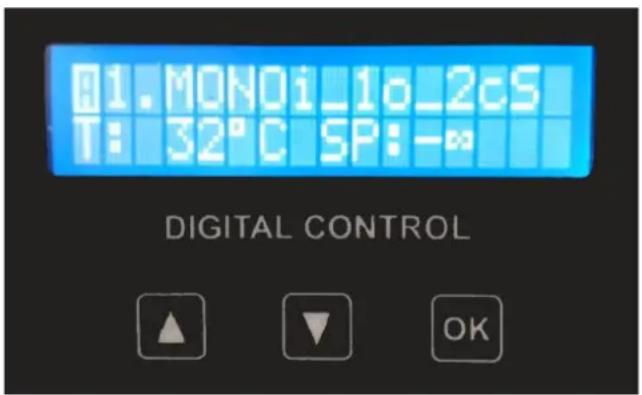

En face arrière du LABI1-SB18p, un écran LCD fournit des informations et des outils de configuration pour donner à l'utilisateur un contrôle numérique sur le système d'enceintes.

Par défaut, l'écran est inactif tant que l'on ne presse pas le bouton OK. Si aucune modification n'est effectuée dans les 2 minutes, l'écran s'assombrit automatiquement pour économiser de l'énergie et éviter un éclairage inutile. L'écran affiche le nom du preset actuel, la température (T) et les informations concernant la présence d'un signal (SP) : « -∞ » s'il n'y a pas de signal, et « ON » si un signal d'entrée est connecté. Si un preset stéréo est sélectionné, il y aura deux jeux d'informations, un pour chaque entrée.

01.MONOI_1o_2cS T: 32°C SP:-∞ DIGITAL CONTROL ▲ ▼ OK

Avec les touches de flèches vers le haut et le bas, il est possible de sélectionner l'un des 18 presets. Maintenez le bouton OK enfoncé jusqu'à ce que la barre de chargement ait atteint sa fin dans l'écran LCD pour terminer la sélection et pouvoir utiliser le preset souhaité. En cas de coupure de courant, le DSP reprend son dernier preset au redémarrage.

Une explication détaillée des configurations qu'offrent les différents presets pour les entrées-sorties est donnée au chapitre suivant.

7. INSTALLATION ET CONFIGURATION DES SYSTÈMES

La série LABI ONE a été conçue pour permettre à l'utilisateur de choisir parmi une grande variété de configurations de systèmes d'enceintes. Ses accessoires assurent la plus grande polyvalence pour l'installation des enceintes LABI ONE sur la surface ou la structure de votre choix.

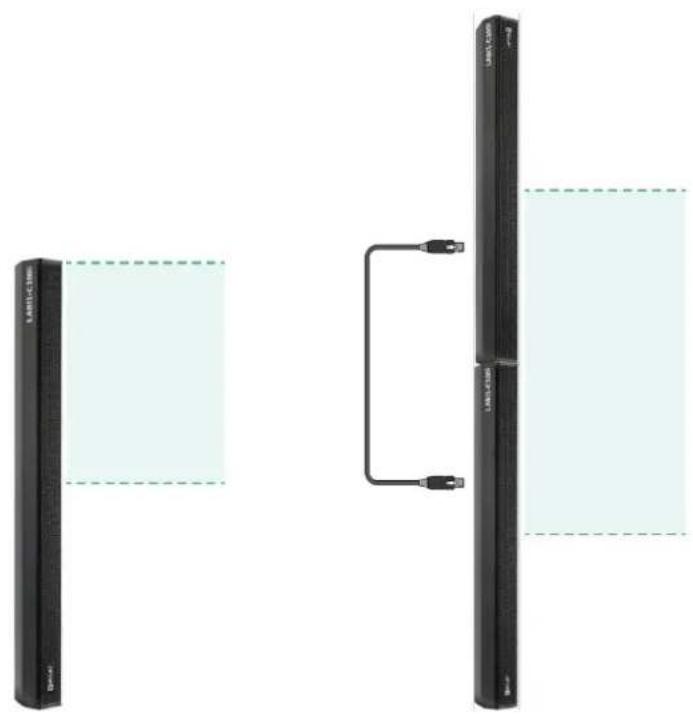

7.1. LABI1-C100i : CENTRE ACOUSTIQUE

Lors de l'installation des enceintes colonnes C100i, il est très important de tenir compte du fait que le centre acoustique de la colonne se trouve entre les six haut-parleurs du haut. La hauteur de fonctionnement correcte correspondra donc à la hauteur du « centre acoustique ».

La LABI1-C100i est en position normale lorsque le logo ECLER se trouve en bas. Lorsque deux colonnes doivent être utilisées pour n'en former qu'une, la colonne du haut doit être placée à l'envers pour créer un « centre acoustique » unique dans la colonne ainsi constituée.

Dans les images ci-dessous, la zone d'ombre verte montre le « centre acoustique » des enceintes colonnes LABI1-C100i :

18 presets peuvent être sélectionnés avec le panneau de commande de l'écran LCD. Ils sont regroupés en 6 configurations d'enceintes, et chaque groupe offre 3 configurations DSP différentes pour permettre à l'utilisateur de choisir en fonction de l'application :

• Standard (S) : égalisation générale pour applications musicales standard.
• Accentuation des basses (B) : +3 dB en sortie du caisson de basses pour les applications musicales nécessitant un renforcement des graves.
• Égalisation vocale (V) : l'égalisation met l'accent sur les hauts médiums pour les applications vocales, améliorant ainsi l'intelligibilité.

Le tableau suivant résume les différents presets disponibles :

N°	Nom	Entrées	Sorties	Enceintes colonnes	Config. DSP
1	MONOi_1o_2cS	In1 - Mono	Out 1 - Mono	2 LABI1-C100i	S
2	MONOi_1o_2cB				B
3	MONOi_1o_2cV				V
4	MONOi_1o_1cS	In1 - Mono	Out 1 - Mono	1 LABI1-C100i	S
5	MONOi_1o_1cB				B
6	MONOi_1o_1cV				V
7	STi_2So_2cS	In1 / In2 - Stéréo	Out 1 et 2 - Stéréo	2 LABI1-C100i + 2 LABI1-C100i	S
8	STi_2So_2cB				B
9	STi_2So_2cV				V
10	STi_2So_1cS	In1 / In2 - Stéréo	Out 1 et 2 - Stéréo	1 LABI1-C100i + 1 LABI1-C100i	S
11	STi_2So_1cB				B
12	STi_2So_1cV				V
13	STi_1Mo_2cS	In1 / In2 - Stéréo	Out 1 - In1+In2	2 LABI1-C100i	S
14	STi_1Mo_2cB				B
15	STi_1Mo_2cV				V
16	STi_1Mo_1cS	In1 / In2 - Stéréo	Out 1 - In1+In2	1 LABI1-C100i	S
17	STi_1Mo_1cB				B
18	STi_1Mo_1cV				V

Note : dans les presets stéréo, le caisson de basses LABI1-SB18p combine toujours In1 + In2.

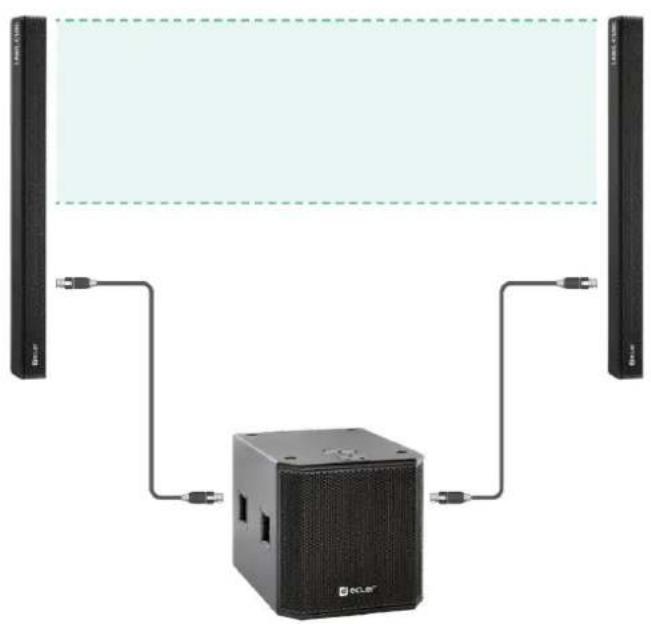

7.2.2. CONFIGURATION DES ENCEINTES

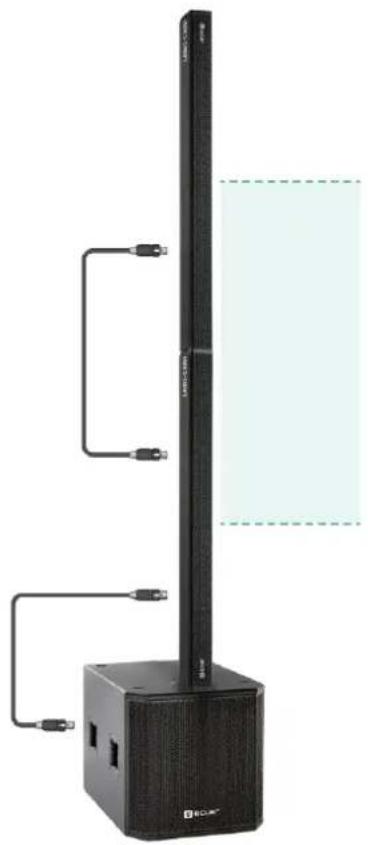

• Presets 1/2/3 et 13/14/15 (+LABI1-CAC et SAC) :

Note : ne pas oublier d'installer la colonne du dessus à l'envers

- Presets 4/5/6 et 16/17/18 (+LABI1-SAC) :

Note : ne pas oublier d'installer la colonne du dessus à l'envers

- Presets 10/11/12 :

La LABI1-C100i peut être montée sur différentes surfaces grâce à ses accessoires : sur mât (PBC), au mur (WBC), sur pont/structure (TBC) ou au sol (HBC).

Le kit de roulettes LABI1-CFC permet à tous ces systèmes d'être mobiles, ce qui les rend faciles à déplacer et à positionner là où c'est nécessaire.

7.3. SYSTÈMES À ENCEINTES PASSIVES

Outre les systèmes à enceintes actives, la série LABI ONE offre la possibilité d'être incorporée dans des systèmes à enceintes passives, avec amplification externe.

Le caisson de basses passif LABI1-SB18 a été conçu pour être installé dans des systèmes à enceintes fixes. Avec des enceintes colonnes C100i et une amplification de puissance externe, différentes configurations peuvent être mises en œuvre grâce à tous les accessoires disponibles, en fonction des besoins de l'utilisateur.

Il n'y a pas de règle régissant le nombre d'enceintes colonnes par caisson de basses. Cela dépend principalement de l'emplacement du caisson de basses et de l'acoustique de la pièce. Ainsi, dans une pièce très réfléchissante, un caisson de basses peut même altérer l'intelligibilité, alors que plusieurs caissons de basses peuvent être nécessaires dans une pièce aux surfaces très absorbantes. En général, il faut savoir que placer un caisson de basses à proximité de différentes parois augmentera son rendement. Par conséquent, le niveau de pression acoustique sera plus élevé si vous placez l'enceinte au sol dans un coin plutôt que juste à côté d'un mur et encore plus qu'au centre d'une pièce.

Pour utiliser la LABI1-C100i en extérieur, un kit d'extérieur LABI1-ODCNX est nécessaire afin d'assurer la protection des connexions.

7.4. INSTALLATION DES ACCESSOIRES

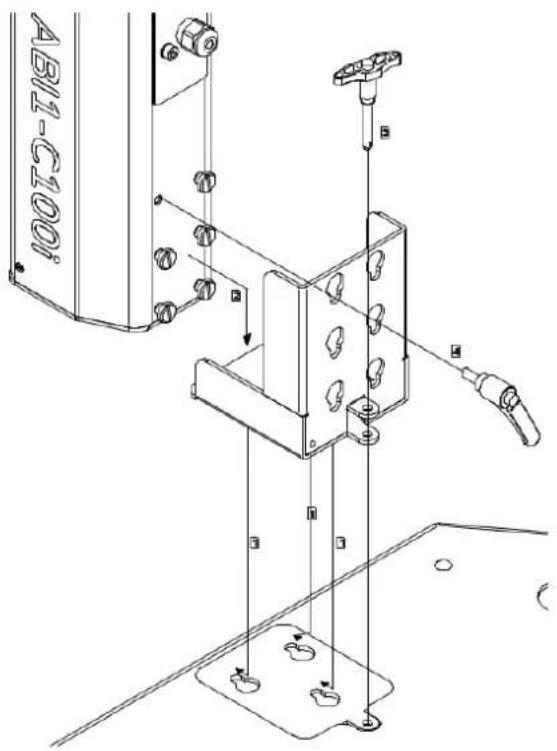

7.4.1. LABI1-SAC (Subwoofer [caisson] -Adaptateur - Colonne)

AB11-C100i 6 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1. Fixez le LABI1-SAC aux orifices de montage du caisson de basses.
2. Sécurisez le LAB1-SAC avec la goupille de sécurité fournie.
3. Fixez la colonne à l'accessoire.
4. Sécurisez la colonne avec la goupille fournie.

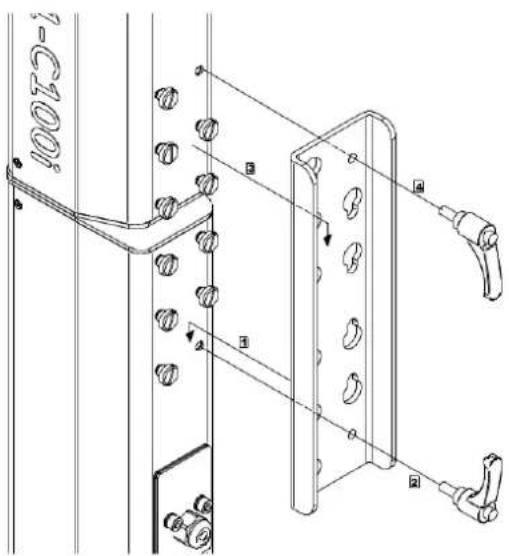

7.4.2. LABI1-CAC (Colonne - Adaptateur - Colonne)

C-1001 a b c d e f g h i j k l m n o p q r s t u v w x y z

1. Fixez le LABI1-CAC à la colonne du bas.
2. Sécurisez la colonne du bas avec la goupille fournie.
3. Fixez la colonne du haut à l'accessoire.
4. Sécurisez la colonne du haut avec la goupille fournie.

Attention : uniquement pour empiler, PAS pour voler

7.4.3. LABI1-TBC (accessoire de montage sur pont/structure)

1. Fixez le LABI1-TBC à la colonne.
2. Sécurisez la colonne avec la goupille fournie.

Note : l'accessoire peut être monté en haut ou au milieu de la colonne, selon les besoins.

7.4.4. LABI1-WBC (accessoire de montage mural)

1. Dévissez les 6 vis de la colonne.
2. Vissez la base LABI1-WBC à la colonne. Vissez le support mural au mur désiré, puis fixez la colonne avec les deux vis de la base WBC qui restent.

Note : l'accessoire peut être monté en haut ou au milieu de la colonne, selon les besoins.

7.4.5. LABI1-PBC (accessoire de montage sur mât)

1. Fixez le LABI1-PBC à la colonne.
2. Sécurisez la colonne avec la goupille fournie.
3. Après montage sur le mât, bougez le bras de l'accessoire pour incliner la colonne comme vous le souhaitez.
4. Verrouillez l'inclinaison de la colonne à l'aide de la goupille fournie.

Note : l'accessoire peut être monté en haut ou au milieu de la colonne, selon les besoins.

7.4.6. LABI1-ODCNX (Kit d'extérieur)

1. Connectez le câble audio à la colonne et faites-le passer au travers du cadre et du trou rond du LABI1-ODCNX.
2. Vissez l'accessoire dans les trous du renfoncement de connexion, selon l'ordre des pièces indiqué dans le schéma.
3. Faites passer le câble au travers du presse-étoupe.
4. Insérez le presse-étoupe dans le trou rond du LABI1-ODCNX pour assurer l'étanchéité de l'enceinte.

Note : si vous montez cet accessoire, seule la connexion Euroblock peut être utilisée.

7.4.7. LABI1-HBC (accessoire de montage horizontal)

1. Placez les pièces de mousse LABI1-HBC des deux côtés de la colonne et inclinez celle-ci comme vous le désirez (0°, 30° ou 45°).

8. FACE ARRIÈRE

8.1. LABI1-SB18p

ecler LABI1-SB18p SUB-TOP PORTABLE SOUND SYSTEM SIGNAL COM Input 1 Input 2 CLIP SG2 SG1 OUTPUT 1 Output 2 OUTPUT POWER CABINET 1 CABINET 2 MAIN SUPPLY INPUT THRU MAX 13 9 10 11 6 7 8

1. Entrées audio symétriques – connecteurs XLR
2. Sorties audio symétriques – connecteurs XLR
3. Voyant d'écrêtage, CLIP
4. Voyant de présence de signal, SG1
5. Voyant de présence de signal, SG2
6. Connecteur USB
7. Voyant d'état, STATUS
8. Écran LCD
9. Touche flèche vers le haut
10. Touche flèche vers le bas
11. Touche OK
12. Sorties pour enceintes – Connecteurs Speakon®
13. Prises d'alimentation secteur
14. Voyant d'alimentation, ON

8.2. LABI1-SB18

ecler LABI1-SB18 SUB-TOP PORTABLE SOUND SYSTEM STACK OUTPUT INPUT 2 1 1+ UVB 1- UVB 2+ N.C. 2- N.C. NDC AUDIO BARCELONA S.L. Mature 104-108, Baseline (Standard) www.acler.com CE

1. Connecteur d'entrée Speakon®
2. Connecteur de renvoi Speakon®, STACK

8.3. LABI1-C100i

LINK + - 3 4 ecler LAB1-C1001 INPUT + - 1 2

1. Connecteur d'entrée Euroblock
2. Connecteur d'entrée Speakon®
3. Connecteur de renvoi Euroblock, LINK
4. Connecteur de renvoi Speakon®, LINK

9. CARACTÉRISTIQUES TECHNIQUES

9.1. LABI1-SB18p

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication.

NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 08038 Barcelone - Espagne - ([phone] | [e-mail] www.ecler.com
