SinePower MCR7 - Télécommande DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Dometic
Modèle	SinePower MCR7
Type de produit	Télécommande pour onduleur
Compatibilité	Onduleurs Dometic MSP et MSI (liste complète en notice)
Fonctions principales	Marche/arrêt de l'onduleur, indicateurs de charge batterie et puissance sortie, affichages d'erreurs (OVP, UVP, OTP, OLP), signalisations d'état (INV, GRID, PWR.SAV.), option marche/arrêt par signal externe
Alimentation	Alimenté par l'onduleur via le port Remote (câble RJ-11)
Dimensions approximatives	100 x 60 x 20 mm
Poids approximatif	100 g
Matériaux	Plastique ABS
Indicateurs visuels	LEDs pour charge batterie (verte/rouge), puissance sortie (verte/orange/rouge), erreurs, état
Signal sonore	Oui, en cas d'erreur ou de confirmation de marche/arrêt
Raccordement	Câble RJ-11 fourni, connecteur « To Inverter » vers port « Remote Port II » de l'onduleur
Option signal externe	Marche/arrêt par tension positive batterie (12 V ou 24 V), cavalier ouvert/fermé
Protection ligne commande	Fusible ≤ 1 A requis (non fourni)
Température de fonctionnement	0 °C à 40 °C
Humidité	5 % à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation par un professionnel. Utiliser un fusible ≤1 A sur la ligne de commande. Respecter les polarités.
Pièces détachées et réparabilité	Pièces non fournies. Contacter le service après-vente Dometic pour toute réparation.
Recyclage	Éliminer selon les réglementations locales. Emballage recyclable.
Garantie	2 ans (selon conditions du fabricant)

FOIRE AUX QUESTIONS - SinePower MCR7 DOMETIC

Comment connecter la télécommande MCR7 à mon onduleur ?

Branchez une extrémité du câble RJ-11 dans la douille « To Inverter » de la télécommande, et l'autre extrémité dans le « Remote Port II » de l'onduleur compatible.

Que signifient les différentes LED sur la télécommande ?

La LED Battery indique la tension batterie (zone verte = OK, rouge = problème). Output Power indique la puissance de sortie. Les LED d'erreur : OVP (surtension), UVP (sous-tension), OTP (surchauffe), OLP (surcharge/court-circuit). Les LED d'état : INV (veille), PWR.SAV. (mode économie d'énergie).

Comment utiliser la fonction de marche/arrêt par signal externe ?

Retirez le capuchon de protection, réglez le cavalier : ouvert (A) pour arrêt sur signal positif, fermé (B) pour marche sur signal positif. Raccordez une ligne de commande 12 V ou 24 V protégée par un fusible ≤ 1 A au connecteur prévu.

Quels onduleurs sont compatibles avec la MCR7 ?

La télécommande est compatible avec les modèles Dometic MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524 et MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T, MSI3512T, MSI3524T.

Que faire si une LED d'erreur s'allume ?

Consultez la signification de la LED : OVP = surtension, UVP = sous-tension, OTP = surchauffe (s'éteint après refroidissement), OLP = surcharge ou court-circuit. Résolvez la cause (ex : réduire la charge, attendre le refroidissement) et l'onduleur redémarrera automatiquement.

Comment mettre l'onduleur en marche ou à l'arrêt avec la télécommande ?

Appuyez sur la touche On/Off de la télécommande. Un signal sonore confirme l'action.

À quoi sert le mode d'économie d'énergie (PWR.SAV.) ?

La LED PWR.SAV. indique si le mode économie d'énergie est activé. Allumée fixe = activé, clignotante = en mode économie, éteinte = désactivé. Ce mode réduit la consommation de l'onduleur en veille.

Quelles sont les dimensions de la télécommande MCR7 ?

Les dimensions approximatives sont de 100 x 60 x 20 mm. Pour des mesures exactes, référez-vous à la notice.

Comment entretenir la télécommande ?

Nettoyez-la avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Où puis-je me procurer des pièces détachées ou faire réparer la télécommande ?

Les pièces détachées ne sont pas fournies. Pour toute réparation, contactez le service après-vente Dometic ou un revendeur agréé.

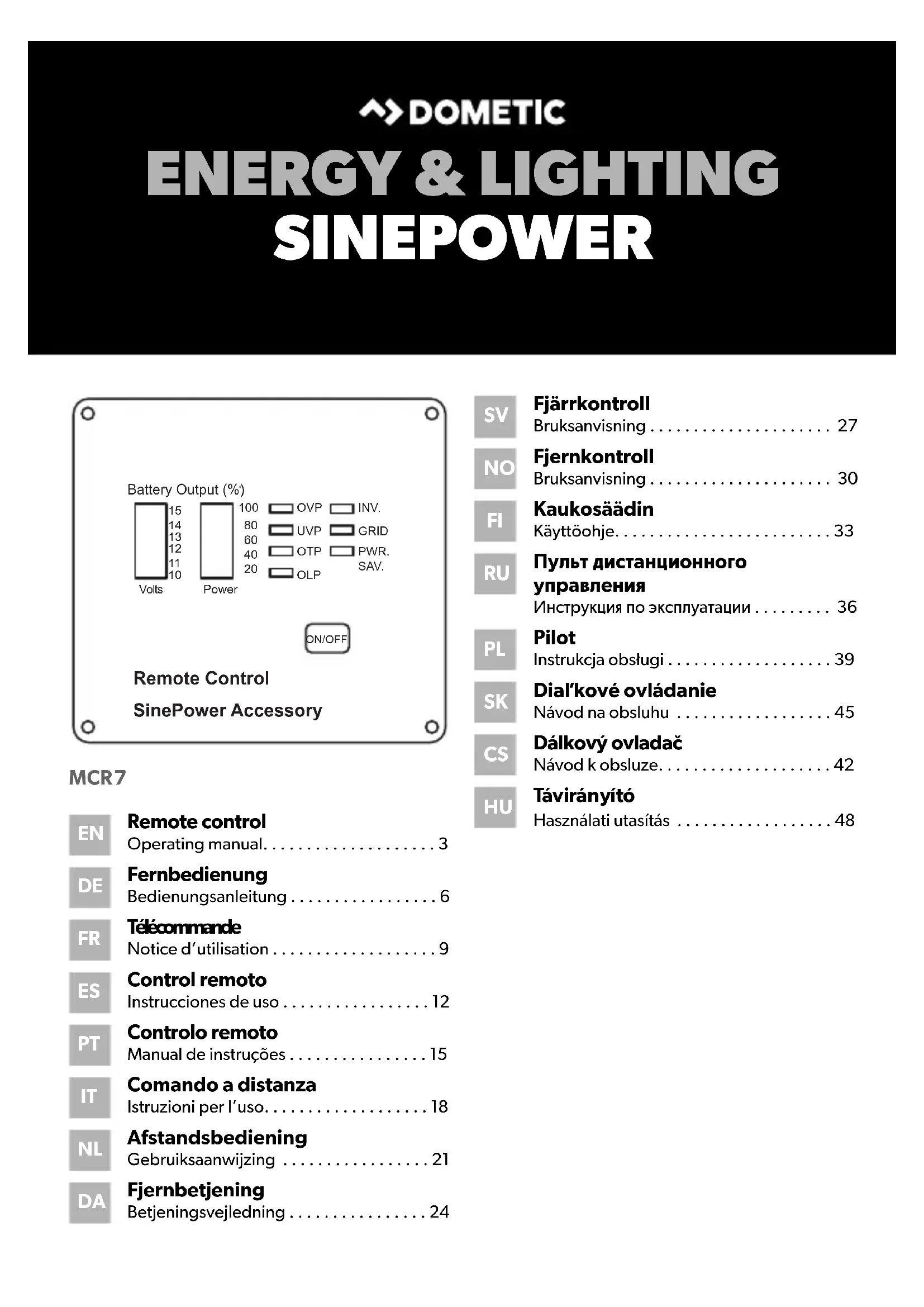

MODE D'EMPLOI SinePower MCR7 DOMETIC

Veuillez dire ce manuel attentivement avant demettre l'appareil en service et conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acquireur.

Table des matieres

1 Usage conforme 9
2 Description technique 9
3 Raccordement. 11
4Utilisation. 11
5Recyclage 11

1 U S a g e c o n f

La télécommande MCR7 convient pour la mise en marche / à l'arrêt des onduleurs suivants, via le « Remote Port » (voir également la notice d'utilisation de l'onduleur):

• MSP702, MSP704, MSP1012, MSP1014, MSP1512, MSP1524, MSP2012, MSP2024, MSP2512, MSP2524
• MSI912, MSI924, MSI1312, MSI1324, MSI1812, MSI1824, MSI1812T, MSI1824T, MSI2312T, MSI2324T, MSI3512T, MSI3524T

2.1 Indicateurs de charge

N° dans

fig. 1,

page 2

Désignation Signification

1 Battery Cet affichage en bâtons indique la tension de la batterie en volts.

L'affichage doit se trouver dans la zone verte. Si l'affichage se trouve en haut ou en bas, dans la zone rouge, un signal sonore retentit, l'affichage clignote et l'onduleur s'éteint.

2 Output Power Cet affichage en bâtons indique la puissance de sortie en pourcentage reçue par le consommateur raccordé.

L'affichage doit se couver dans la zone verte ou orange. Si I'affichage passé dans la zone rouge, un signal sonore retentit, I'affichage clignote et I'onduleur s'éteint.

2.2 Affichages d'erreurs

N° dans fig. 1, page 2

Désignation Signification

3 OVP Cette DEL indique que l'onduleur s'estint en raison d'une surtension.

UVP Cette DEL indique que l'onduleurs s'eteint en raison d'une sous-tension.

OTP Cette DEL indique que l'onduleur s'estint en raison d'une surchauffe.
Cette DEL s'estint lorsque l'onduleur a refroidi.

OLP Cette DEL indique que l'onduleur s'esteint en raison d'une surcharge ou d'un court-circuit.

2.3 Signalisations d'etat

N° dans fig. 1, page 2

Désignation Signification

4 INV Cette DEL indique que l'onduleur est en mode veille.

GRID Sans fonction

PWR. SAV. Cette DEL indique que le mode d'économie d'énergie (stand by) de l'onduleur est activé.

• Allumage continu: le mode d'économie d'énergie est activé.
• Clignote: l'onduleur est en mode d'économie d'énergie.
• Eteint: le mode d'économie d'énergie est désactivé.

3 Raccordement

Branchez une extrémité du cable RJ-11 dans la douille « To Inverter » (fig. 2, page 2).

Branchez l'autre extrémité du cable RJ-11 dans le « Remote Port II » de l'onduleur.

Mise en marche / à l'arrêt par un signal externe

La télécommande permet d'utiliser une option de mise en marche / à l'arrêt de l'onduleur par un signal externe

Desserrez les deux vis cruciformes et retirez le capuchon de protection (fig. 2 1, page 2).
Au niveau du cavalier (fig. 2 3, page 2), réglez le raccordement souhaité:

• cavalier ouvert (A): mise à l'arrêt de l'onduleur par la tension positive de la batterie L'onduleur est mis à l'arrêt lorsqu'un signal positif estprésent sur la ligne de commande (idéal p. ex. pour les climatiseurs de toit). Lorsqu'il n'y aaucun signal, I'onduleur fonctionné selon la fonction activée précédemment.
• cavalier fermé (B): mise en marche de l'onduleur par la tension positive de la batterie L'onduleur est mis en marche lorsqu'un signal positif est present sur la ligne de commande et reste activé tant que le signal positif est present.

Montez le capuchon de protection (fig. 2 1, page 2).

AVIS!

La ligne de commande doit etre protégée par un fusible adapté (≤ 1 A).

Raccordez la ligne de commande (12 V ou 24 V) au raccordement (fig. 2 4, page 2) de la télécommande.

4 Utilisation

Mettez l'onduleur en marche ou a l'arrêt en appuyant sur la touche « On/Off » (fig. 2, page 2).

Un signal sonore retentit pour confirmer.

5 R e c y c l a g e

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous metrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
