Type d'appareil	Table de cuisson
Dimensions (L x P)	590 x 520 mm ou 710 x 520 mm
Nombre de foyers	4
Type de foyer	Gaz
Installation	Encastrable
Dimensions découpe (L x P)	560 x 490 mm ou 680 x 490 mm
Hauteur d'encastrement	30 mm
Distance minimale des parois latérales	50 mm
Distance minimale du mur arrière	50 mm
Distance minimale au meuble inférieur	150 mm
Matériau de la surface	Non précisé
Type de commande	Non précisé
Alimentation	Gaz naturel ou GPL
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - PPQ716B91E BOSCH

Que faire si la plaque de cuisson ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer la plaque de cuisson en vitrocéramique ?

Utilisez un nettoyant doux pour vitrocéramique et un chiffon non abrasif. Évitez les tampons à récurer qui pourraient rayer la surface.

Pourquoi la chaleur ne semble-t-elle pas uniforme sur la plaque ?

Vérifiez que les casseroles et poêles utilisées sont compatibles avec l'induction et qu'elles sont bien centrées sur les zones de chauffe.

Comment régler la puissance de cuisson ?

Utilisez les commandes tactiles pour sélectionner la zone de cuisson, puis ajustez la puissance en touchant les niveaux de chaleur souhaités.

Que faire si un voyant d'erreur s'allume ?

Consultez le manuel d'utilisation pour identifier le code d'erreur correspondant. Si le problème persiste, contactez le service client de Bosch.

La plaque de cuisson émet-elle un bruit étrange, est-ce normal ?

Des bruits de bourdonnement ou de cliquetis peuvent être normaux, surtout avec des ustensiles en métal. Si le bruit est fort ou inhabituel, vérifiez les casseroles utilisées.

Comment réinitialiser la plaque de cuisson ?

Débranchez l'appareil pendant quelques minutes, puis rebranchez-le pour effectuer une réinitialisation.

Est-ce que la plaque de cuisson dispose d'une fonction de sécurité ?

Oui, la plaque est équipée d'un système de verrouillage pour enfants et d'une fonction d'arrêt automatique pour éviter les surchauffes.

Comment savoir si ma casserole est compatible avec l'induction ?

Utilisez un aimant : si l'aimant adhère au fond de la casserole, elle est compatible avec l'induction.

Comment ajuster la minuterie de cuisson ?

Sélectionnez la zone de cuisson, puis appuyez sur le bouton de minuterie et réglez le temps souhaité à l'aide des commandes tactiles.

MODE D'EMPLOI PPQ716B91E BOSCH

de Montageanleitung en Installation instructions es Instrucciones de montaje fr Notice de montage it Istruzioni per il montaggio

Indications de sécurité

Lisez les instructions de l'appareil avant de procéder à son installation et à son utilisation.

Les graphiques représentés dans cette Notice de montage sont purement à caractère informatif.

Le fabricant est exempt de toute responsabilité si les indications de ce manuel ne sont pas respectées.

Tous les travaux d'installation, de réglage et d'adaptation à un autre type de gaz doivent être réalisés par un technicien agréé qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales fournisseuses d'électricité et de gaz.

Il est recommandé d'appeler le Service Technique pour l'adaptation à un autre type de gaz.

Avant toute action, coupez l'alimentation électrique et de gaz de l'appareil.

Cet appareil n'a été conçu que pour un usage domestique ; son usage commercial ou professionnel n'est en aucun cas permis. Cet appareil ne peut pas être installé dans des yachts ou des caravanes. La garantie ne sera valable que si l'usage pour lequel il a été conçu a été respecté.

Avant l'installation, vous devez vérifier que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles (cf. tableau I). Les conditions de réglage de l'appareil sont inscrites sur l'étiquette ou la plaque signalétique.

Cet appareil ne peut être installé que dans un endroit bien ventilé, en respectant les règlements en vigueur et les dispositions relatives à la ventilation. L'appareil ne doit pas être connecté à un dispositif d'évacuation des produits de combustion.

Le câble d'alimentation doit être fixé au meuble pour qu'il ne touche pas des parties chaudes du four ou de la plaque de cuisson.

Les appareils alimentés électriquement doivent être obligatoirement connectés à la terre.

Ne manipulez pas l'intérieur de l'appareil. Le cas échéant, appelez notre Service Technique.

Avant l'installation

Cet appareil correspond à la classe 3, selon la norme EN 30-1-1 pour les appareils à gaz : appareil encastré dans un meuble.

Les meubles situés à proximité de l'appareil doivent être fabriqués dans des matériaux non inflammables. Les revêtements stratifiés et la colle qui les fixent doivent être résistants à la chaleur.

Cet appareil ne peut pas être installé sur des réfrigérateurs, des machines à laver le linge, des lave-vaisselle ou d'autres appareils similaires.

Pour installer la plaque de cuisson sur un four, celui-ci doit disposer d'une ventilation forcée. Vérifiez les dimensions du four dans le manuel d'installation.

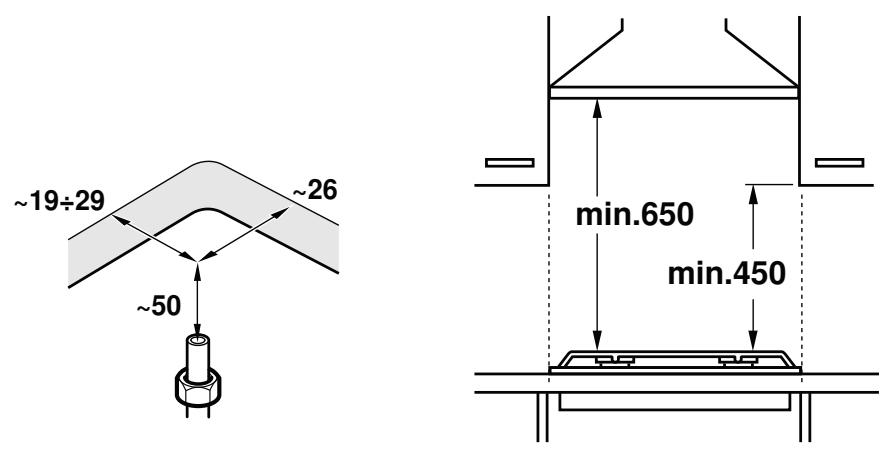

Si une hotte aspirante est installée, il faut respecter les observations de son manuel d'installation, et respecter toujours une distance verticale minimum de 650 mm par rapport à la plaque de cuisson.

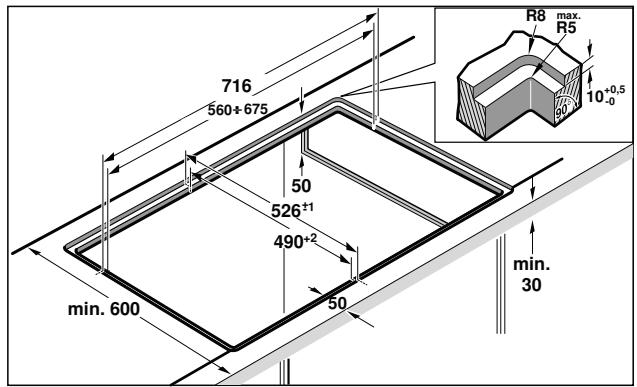

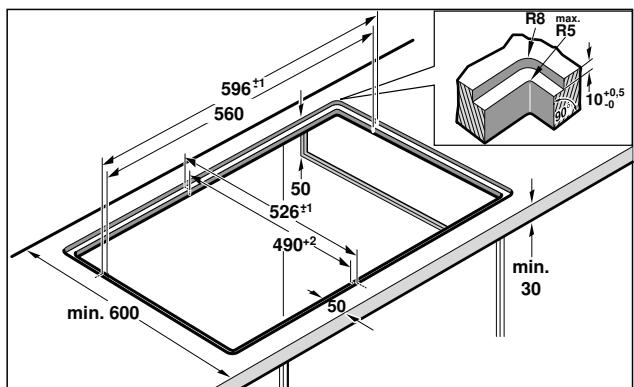

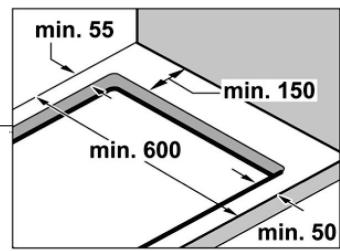

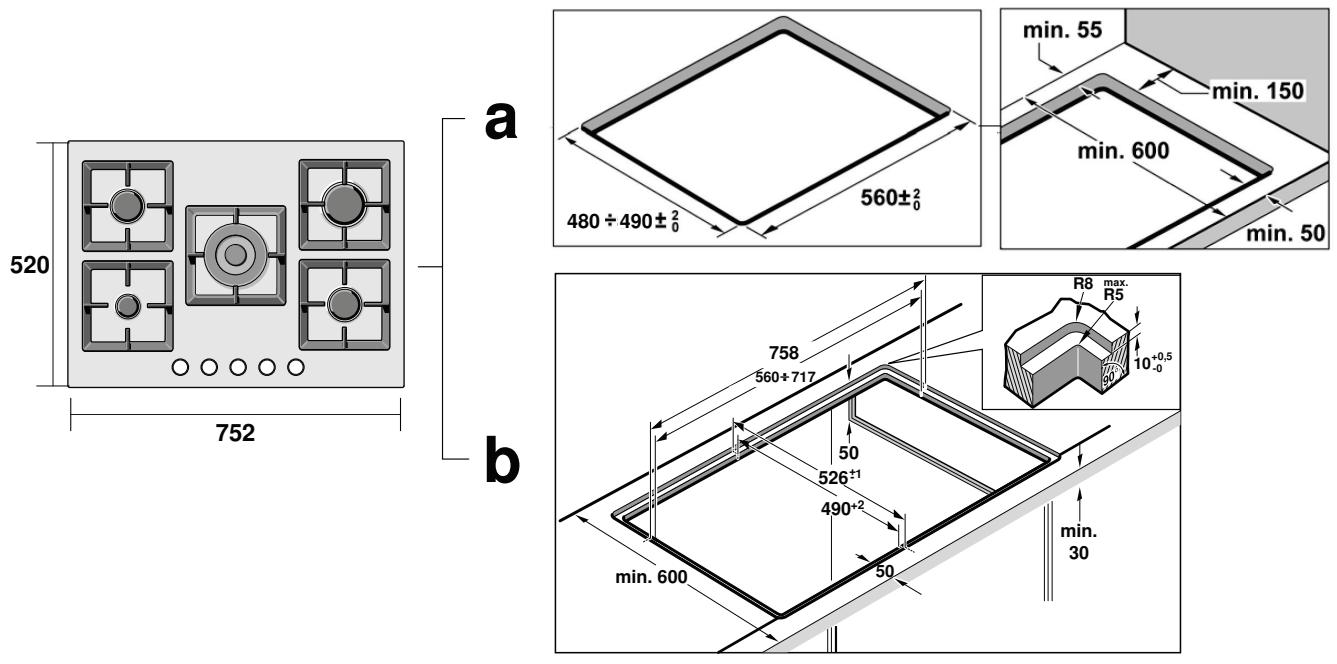

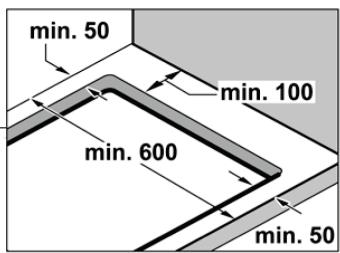

Préparation du meuble (fig.1-2)

Effectuez une découpe sur la surface de travail selon les dimensions nécessaires et le mode d'installation souhaité : normal (a) ou à ras (b). Pour le mode d'installation à ras :

Tous les travaux de découpe sur la surface de travail doivent être réalisés dans le magasin spécialisé. - Les découpes doivent être propres et précises, vu que le chant de découpe est visible à la surface. La stabilité des meubles doit également être garantie après les travaux de découpe. N'utilisez que des surfaces de travail spéciales, résistantes à la température et à l'eau (pierre naturelle ou surface de travail carrelée, par exemple). - Les meubles encastrables doivent pouvoir résister à des températures allant jusqu'à 90°C.

Si la plaque de cuisson est électrique ou mixte (gaz et électricité) et s'il n'y a pas de four dessous, placez un séparateur de matériel non inflammable (p. ex. métal ou bois contreplaqué) à 10 mm de la base de la plaque de cuisson. Ainsi est empêché l'accès à la partie inférieure de cette-ci. Si la plaque de cuisson est à gaz, il est recommandé de placer le séparateur à la même distance.

Pour des surfaces de travail en bois, vernissez les surfaces de découpe avec une colle spéciale, pour les protéger de l'humidité.

A) installation normale (fig. 3A)

Selon le modèle, le joint adhésif peut être placé d'usine. Si c'est le cas, ne le retirez sous aucun prétexte ; le joint adhésif évite les fuites. Si le joint n'est pas placé d'usine, collez-le sur le bord inférieur de la plaque de cuisson.

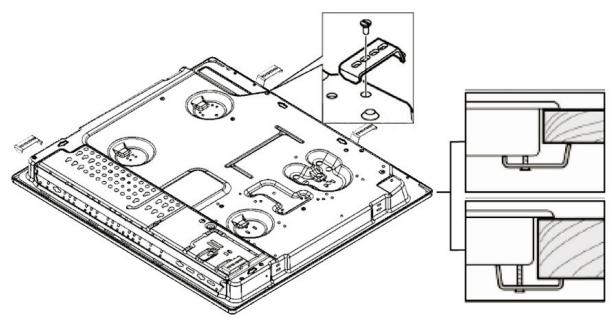

Pour la fixation de l'appareil au meuble d'encastrement :

1. Sortez les agrafes de la poche des accessoires et vissez-les dans la position indiquée en les laissant tourner librement. 2. Encastrez et centrez la plaque de cuisson.

Appuyez sur ses extrémités jusqu'à ce qu'elle s'appuie sur tout son périmètre.

1. Tournez les agrafes et serrez-les à fond.

La position des agrafes dépend de l'épaisseur de la surface de travail.

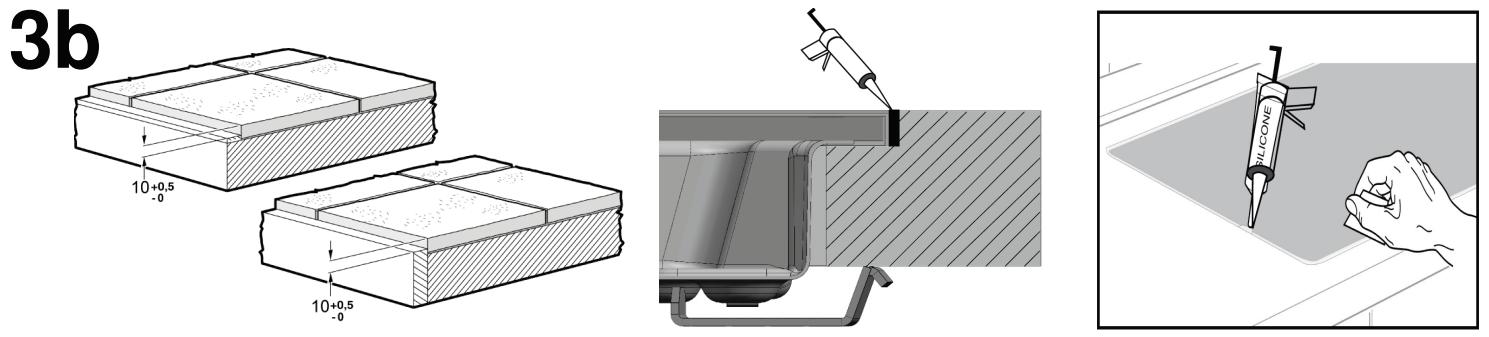

B) installation à ras (fig. 3B)

1. Procédez à l'installation normale de l'appareil en veillant à ce qu'une rainure uniforme soit présente tout au long de son périmètre. La plaque de cuisson doit être située légèrement en dessous de la surface de travail. Sur les plans de travail carrelés, montez les surfaces d'appui à l'aide de baguettes résistant aux températures et à l'eau si nécessaire.
2. Vérifiez le fonctionnement et la position de l'appareil.
3. Remplissez la rainure entre le plan de travail et la plaque de cuisson à l'aide d'une colle de silicone conventionnelle appropriée dans la couleur souhaitée.

Remarque: Le fait d'utiliser une colle de silicone non appropriée sur des plans de travail en pierre naturelle peut provoquer l'apparition de colorations qui ne pourront plus être éliminées. La colle appropriée est disponible auprès de notre Service technique (code 310818). Respectez les indications d'utilisation du fabricant.

1. Lissez la colle de silicone avant qu'elle ne forme une couche à l'aide d'une raclette ou avec les doigts humidifiés de savon.
2. Laissez la colle de silicone sécher avant d'utiliser l'appareil.

Démontage de la plaque de cuisson

Débranchez l'appareil des prises de courant électrique et du gaz.

Dévissez les agrafes et suivez la procédure inverse au montage.

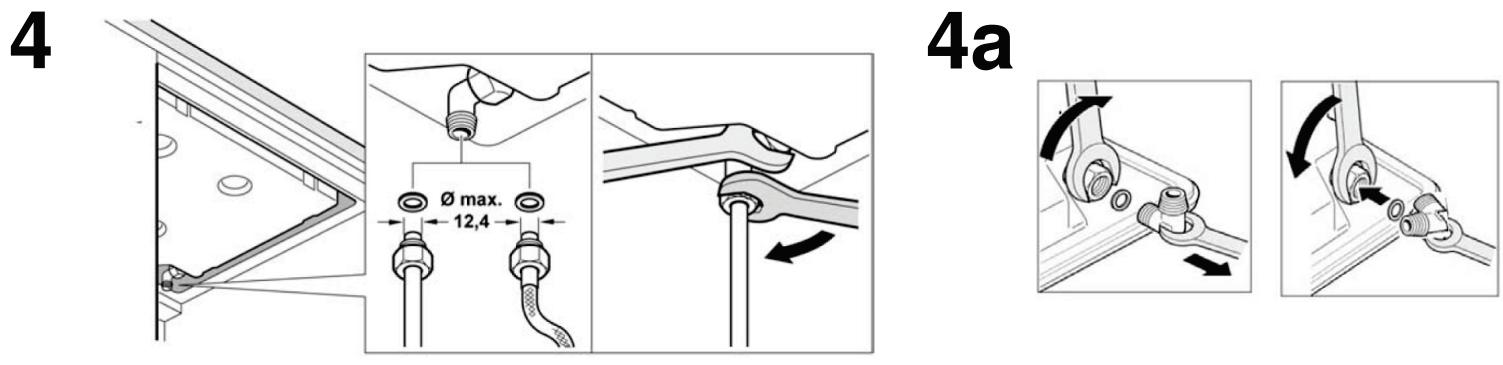

Branchement de gaz (fig. 4)

L'extrémité du branchement d'entrée de la plaque de cuisson à gaz est munie d'un filet d'un demi-pouce (20,955 mm), qui permet:

La connexion rigide. Le branchement avec un tuyau flexible métallique (L min. 1 m - max. 3 m).

Il faut intercaler le joint d'étanchéité (034308) fourni entre la sortie du collecteur et le branchement de gaz.

Il faut éviter que ce tuyau touche des parties mobiles de l'unité d'encastrement (par exemple un tiroir) et qu'il passe à travers des espaces pouvant être obstrués.

Pour n'importe quel branchement, ne roulez ni tournez le coude de la position réalisée d'usine.

Si vous devez accéder un raccord cylindrique, remplacez le coude installé en usine par celui de la poche des accessoires. Fig. 4a. N'oubliez pas d'intercaler le joint.

Risques de fuites!

Si vous manipulez un branchement, vérifiez son étanchéité. Le fabricant ne pourra être tenu responsable si un branchement quelconque présente des fuites après avoir été manipulé.

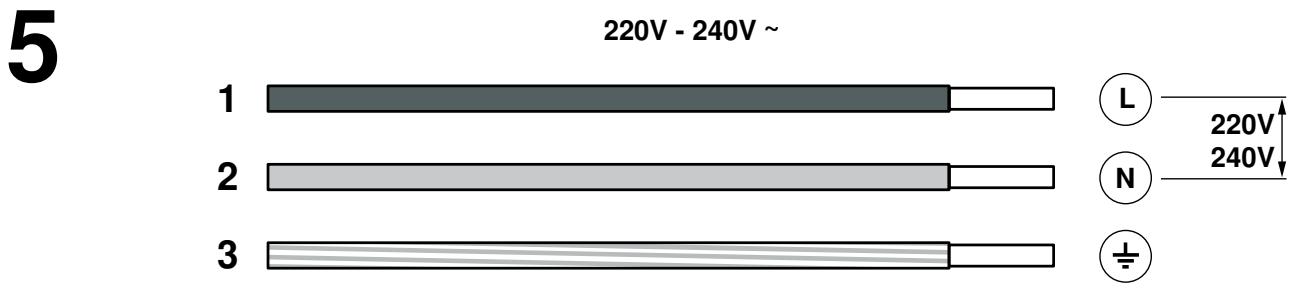

Branchement électrique (fig. 5)

Vérifiez que la tension et la puissance de l'appareil sont compatibles avec l'installation électrique.

Les plaques de cuisson sont fournies avec un câble d'alimentation avec ou sans broche de fiche mâle.

Les appareils munis d'une broche ne peuvent être raccordés qu'à des boîtiers de fiche mâle avec une prise de terre dûment installée.

Il faut installer un interrupteur de coupure omnipolaire avec ouverture de contact d'au moins 3 mm (sauf pour des

branchements à fiche mâle, si cette dernière est accessible par l'utilisateur).

Cet appareil est du type "Y" : le câble d'entrée ne peut pas être remplacé par l'utilisateur, mais par le Service Technique. Le type de câble et la section minimum doivent être respectés.

Changement du type de gaz

Si la réglementation du pays le permet, cet appareil peut être adapté à d'autres gaz (voir plaque signalétique). Les pièces nécessaires pour cela se trouvent dans la pochette de transformation fournie (selon le modèle) ou disponible auprès de notre Service Technique. Les pas à suivre sont les suivants:

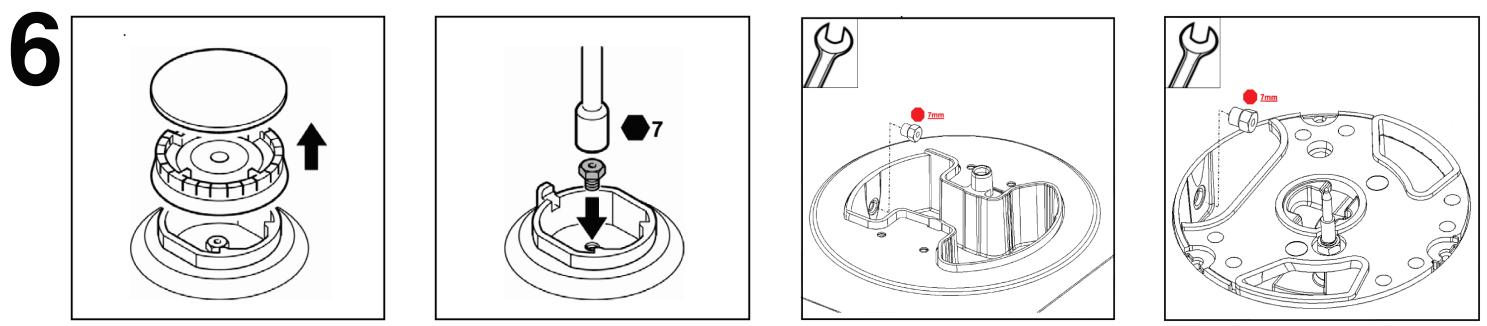

A) changement des injecteurs (fig. 6):

1. Retirez les grilles, les couvercles de brûleur et les diffuseurs.
2. Changez les injecteurs en utilisant la clé disponible (réf. 340847) auprès de notre Service technique (pour brûleurs double ou triple flamme, réf. 340808), cf. tableau II, en faisant particulièrement attention à ne pas déloger l'injecteur en le retournant ou en le fixant au brûleur.

Prenez soin de les fixer à fond pour garantir l'étanchéité.

Ces brûleurs ne requièrent aucune réglage de l'air primaire.

1. Placez les diffuseurs et les couvercles des brûleurs sur leurs deux correspondants. En plus, il faudra placer de manière appropriée les grilles sur leurs éléments de fixation.

B) réglage des robinets

1. Placez les boutons de commande sur la position minimum.

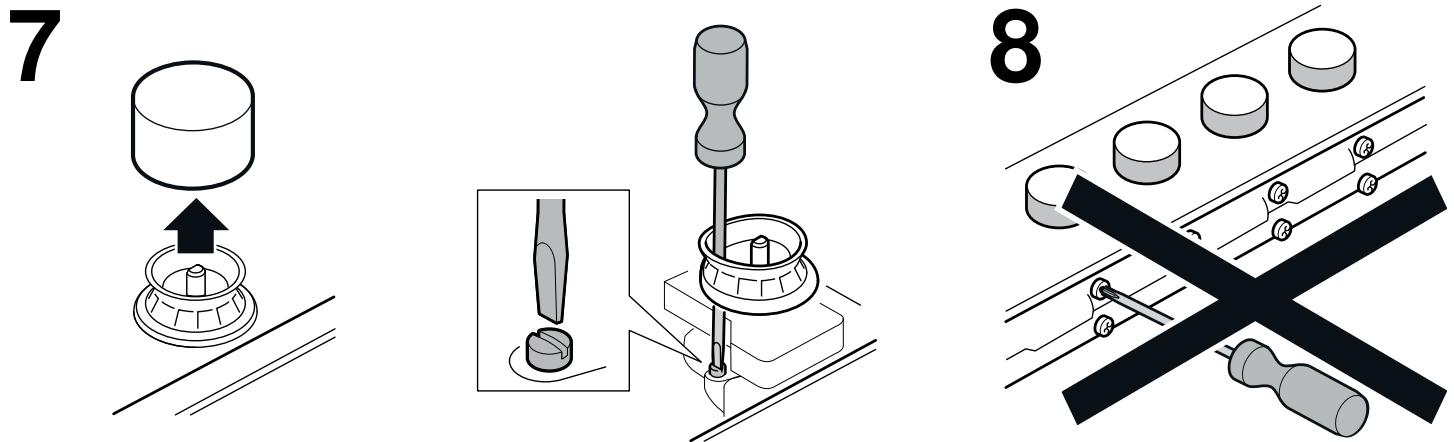

2. Retirez les boutons de commande des robinets. Fig. 7.

Vous trouverez alors une bague en caoutchouc flexible. Il suffira d'appuyer avec la pointe du tournevis pour libérer le passage vers la vis de réglage du robinet. Ne démontez jamais la bague.

1. Réglez le feu minimum en tournant la vis by-pass à l'aide d'un tournevis à pointe plate.

En fonction du type de gaz auquel vous adaptez vos appareil, cf. tableau III, réalisez l'action correspondante:

A: Serrez les vis by-pass à fond. B: Desserrez les vis by-pass jusqu'à obtenir la sortie correcte de gaz des brûleurs ; vérifiez, en réglant le bouton de commande entre le maximum et le minimum, que le brûleur ne s'éteint pas et qu'aucun retour de flamme n'est généré. C: Les vis by-pass doivent être changées par un technicien agréé. D: Ne manipulez pas les vis by-pass.

Si vous ne trouvez pas l'accès à la vis by-pass, démontez la léchefrite, qui est fixée au reste de la plaque de cuisson par un système de vis. Pour la retirer, procédez de la manière suivante:

1. Otez tous les grilles, couvercles des brûleurs, diffuseurs et boutons de commande.
2. Desserrez les vis des brûleurs.
3. Pour remonter l'appareil, suivez la procédure inverse au démontage.

Il est important de fixer toutes les bagues pour pouvoir assurer l'étanchéité. Ces dispositifs sont indispensables pour le fonctionnement correct de l'appareil vu qu'ils empêchent l'entrée de liquides et de saleté à l'intérieur de l'appareil.

Ne démontez jamais l'axe du robinet (Fig. 8). En cas d'incident, changez complètement le robinet.

Attention!

À la fin, placez l'étiquette autocollante, en indiquant le nouveau type de gaz, près de la plaque signalétique.
