Type de produit	Gonfleur de pneus pneumatique
Marque	Abac
Modèle	G-580
Alimentation	Air comprimé (pression réseau standard)
Pression de service	Jusqu'à 10 bar (selon compresseur)
Manomètre	Intégré, lecture directe de la pression
Adaptateurs inclus	Pour valve de pneu auto, chambre à air vélo, ballon
Fonction principale	Gonflage et dégonflage de pneus et objets gonflables
Commandes	Gâchette à action variable (gonflage/dégonflage à mi-course)
Raccordement air	Raccord rapide 1/4" (standard)
Lubrification	Recommandée via graisseur en amont (3-6 gouttes/min)
Entretien	Nettoyage filtre et vidange condensation quotidienne
Sécurité	Utiliser dans local ventilé, porter gants, ne pas viser autrui
Garantie	12 mois pièces et main-d'œuvre (hors usure normale)
Réparabilité	Réparation uniquement par personnel qualifié
Dimensions (L x l x h)	Environ 15 x 5 x 5 cm (estimation)
Poids	Environ 0,4 kg (estimation)
Matériau du corps	Métal et plastique renforcé

FOIRE AUX QUESTIONS - G-580 Abac

Comment utiliser le gonfleur de pneus Abac G-580 ?

Branchez l'alimentation en air comprimé au raccord. Branchez le raccord de gonflage à la valve de la roue. Appuyez sur la gâchette pour gonfler et surveillez la pression sur le manomètre. Pour dégonfler, appuyez à mi-course sur la gâchette.

Quelle pression maximale peut atteindre cet appareil ?

La pression dépend de l’alimentation en air comprimé. Le manomètre intégré permet de lire la pression en temps réel. Respectez la pression recommandée pour vos pneus (généralement entre 2 et 8 bar).

Comment dégonfler un pneu avec le G-580 ?

Pour dégonfler, appuyez partiellement sur la gâchette (à mi-course) tout en maintenant le raccord sur la valve. Ainsi, l'air s'échappe par le conduit de dégonflage.

Quel entretien régulier est nécessaire ?

Nettoyez régulièrement le filtre du système d'air, vidangez la condensation du compresseur et du filtre chaque jour. Lubrifiez l'outil après chaque utilisation pour éviter la rouille.

Faut-il lubrifier le gonfleur ?

Oui, il est conseillé d'utiliser une unité FRL (filtre, régulateur, lubrificateur) en amont. Le graisseur doit être réglé à environ 3 à 6 gouttes par minute pour une performance optimale.

Quelles sont les consignes de sécurité importantes ?

Ne dirigez jamais le jet d'air vers vous ou autrui. Utilisez l'outil dans un endroit ventilé, non explosif. Portez des gants adaptés. Coupez l'alimentation si vous entendez un bruit anormal.

Quels adaptateurs sont fournis ?

Le kit inclut plusieurs adaptateurs (E) pour gonfler des chambres à air de vélo, des ballons, des matelas gonflables, etc. Consultez la notice pour les détails.

Que faire si l'outil perd de la puissance ?

Vérifiez la pression du compresseur, l'absence de fuites dans le tuyau et le réglage du régulateur. Si le problème persiste, faites réparer l'outil par un personnel qualifié.

Comment nettoyer et ranger l'outil ?

Après utilisation, débranchez l'alimentation en air. Nettoyez le filtre d'entrée d'air et séchez l'outil. Rangez-le dans un endroit sec et propre pour éviter la corrosion.

La garantie couvre-t-elle tous les dommages ?

La garantie de 12 mois couvre les défauts de fabrication pièces et main-d'œuvre. Elle ne couvre pas l'usure normale, la surcharge, ou les réparations non autorisées. Une preuve d'achat est nécessaire.

MODE D'EMPLOI G-580 Abac

• Le present manuel se refère à des normes internationales, nous vous recommendons donc d'obtenir des informations au préalable sur les réglementations locales en matière de sécurité et de vous assurer qu'elles sont respectées.
• L'air comprime est une source d'alimentation potentiellement puissant, il convient donc d'être très prudent lors de l'utilisation du compresseur ou du kit d'accessoires.
  L'utilisation d'air comprime nécessite de connaître et d'observer les reglementations applicables.
• Ne laissez pas un personnel non expérimé utiliser l'équipement sans surveillance. Maintenez les enfants et les animaux hors de la zone de travail.
• Prenez une position stable pour utiliser convenablement l'outil et le saisir fermement.
• Tout mouvement accidentel et inattendu peut représenter un risque sérieux.
• N'utilise pas les outils dans des locaux représentant une atmophère potentiellement explosive, ou dans laquelle se trouvent des dépôts de poussière, des conduites de gaz ou des conduites électriques.
• Faites fonctionner l'outil dans un environnement convenablement ventilé uniquement.
• Faites particulièrement attention aux matériauxTraits qui sont hautement inflammables ou à leur Explosion potentielle.

CONSIGNES DE SECURITE GENÉRALES

• N'utilise pas l'équipement sans les dispositifs de sécurité requis.
• Ne tenez jamais l'outil par le tuyau d'air comprime lorsque vous le transportez.
• Ne laissez pas d'autres personnesapprocher de la zone de travail.
• Ne visez pas le jet d'air ou l'outil dans votre direction ou vers un tiers.
• Évitez par tous les moyens le contact direct avec l'outil activé immédiatement après l'avoir utilisé, car sa surface peut être très chaude.
• Ne touchez pas les pieces mobiles de l'équipement pendant son fonctionnement.
• N'ouvre pas ou ne modifiez en aucune façon l'outil ou ses accessoires. Les éventuelles réparations doivent être réalisées uniquement par un personnel dûment formé.

CE QUE VOUS DEVRIEZ FAIRE

• Il convient de dire et de comprendre le contenu du present manuel avant l'installation, la mise en service, la réparation, l'entretien, la modification d'accessoires.
• Seuls des opérateurs dûment qualifiés et formés doivent installer, ajuster ou utiliser l'outil.
• Branchez l'air comprime uniquement lorsque l'équipment est étèint.
  Pour des performances optimes de l'outil, assurez-vous que le tuyau et le raccord sont de la bonne dimension.
• Avant de démarrer l'outil, vérifie son raccordement et assurez-vous que le tuyau d'air comprime n'est pas endommagé.
• Avant de brancher le tuyau à l'outil, vérifiez si le tuyau et le raccord rapide sont propres. Faites le en laissant l'air s'écouler librement à travers le tuyau et le raccord rapide.

FR

• Choisissez et remplacez l'accessoire utilisé selon les instructions du manuel, afin d'éviter tout bruit inutile.
• Utilisez des accessoires adaptations pour l'application et qui soient conformes au dispositif, et branche-les convenablement. Vérifie qu'ils sont utilisés conformément aux instructions et qu'ils sont correctement installés.
• Vérifiez l'etat d'usure des outils et des accessoires avant chaque utilisation. Remplacez-les si nécessaire.
• En cas de remplacement d'outil, pendant les opérations de maintenance et une fois le travail terminé, débranchez le raccord d'air compré.
• Débranche l'outil uniquement lorsque le tuyau n'est PAS pressurisé afin d'éviter tout mouvement incontrélo.
• Gardez la zone de travail propre.
  Assurez-vous que l'outil est totalement arrêté avant de le poser au sol.
• Maintenez l'outil pneumatique propre et dans un endroit sec
  Assurez-vous toujours que la station de travail est stable.
• Maintenez fermement la piece à travailler avec une pince ou un outil de fixation.
• Utilisez l'outil uniquement pour son application originale. Le fabricant decline toute responsabilité en cas de dommages resultant du non-respect des consignes de sécurité ou d'une utilisation incorrecte de l'outil.
• Utilisez uniquement des accessoires adaptations pour l'outil utilise.
• La qualité de l'air compré doit être bonne, à savoir propre, sec et cela peut être moins garanti par un filtré à air. Nous vous conseillons d'utiliser une unité FRL (filtrre, régulateur, lubrificateur) complète. Le graisseur doit être réglé à approximativement 3 à 6 gouttes par minute. Le tuyau d'air entre le graisseur et l'outil ne doit jamais dépasser une longueur de 6 à 8 metres.
• L'outil pneumatique génére des vibrations. Une utilisation prolongée et une mauvaise posture peuvent provoquer des dommages aux mains, aux doigs et aux coudes. Arrêtez immédiatement d'utiliser le produit dés que vous ressentez une douleur, des sensations de picotements ou tout autre trouble. Si le problème persiste, demande l'avis d'un médecin avant de reprendre votre travail.

CAUTION:

Avant de brancher des accessoires, assurez-vous que le compresseur est eteint.

ACCESSIONS

Utilisez uniquement des accessoires et consommables conçus pour etre utilisés avec cet outil.

Selectionnez les meilleurs accessoires/consoommables insérés/montés disponibles pour un niveau de bruit et de vibrations le plus faible possible. Remplacez-les en cas de niveau accru de bruit et/ou de vibrations.

Assurez-vous que l'outil/accessoire inséré/monté est convenablement retenu par le système de retenue et assurez-vous que le système de retenue est en bon état. N'utilise jamais l'outil sans un système de retenue car cela pourrait provoquer des projectiles à grande vitesse.

Utilisez l'accessoire/l'outil inséré/monté conformément aux specifications du fabricant.

UTILISATION D'UN OUTIL PNEUMATIQUE

Avant de commencer à utiliser l'outil, assurez-vous que vous connaissiez bien le lieu de travail et la zone environnante. Respectez toujours les consignes de sécurité pour la zone de travail dans laquelle vous travailliez.

Pendant le fonctionnement de l'outil, l'opérateur peut être exposé à des risques, tels que l'écrasement, des impacts, la chaleur, les vibrations, les coupures, les abrasions, etc: Portez des gants adaptés.

Toute personne qui manipule l'outil doit etre capable de s'adapter a la taille, au poids et a la puissance de I'outil.

Soyez toujours préparé à des mouvements/forces normaux/anormaux générés par l'outil.

Gardez vous corps en équilibre, placez vos pieds de maniere sure.

En cas d'interruption de l'alimentation en air, relâchez le levier/la détente.

UTILISATION DU GONFLEUR DE PNEUS

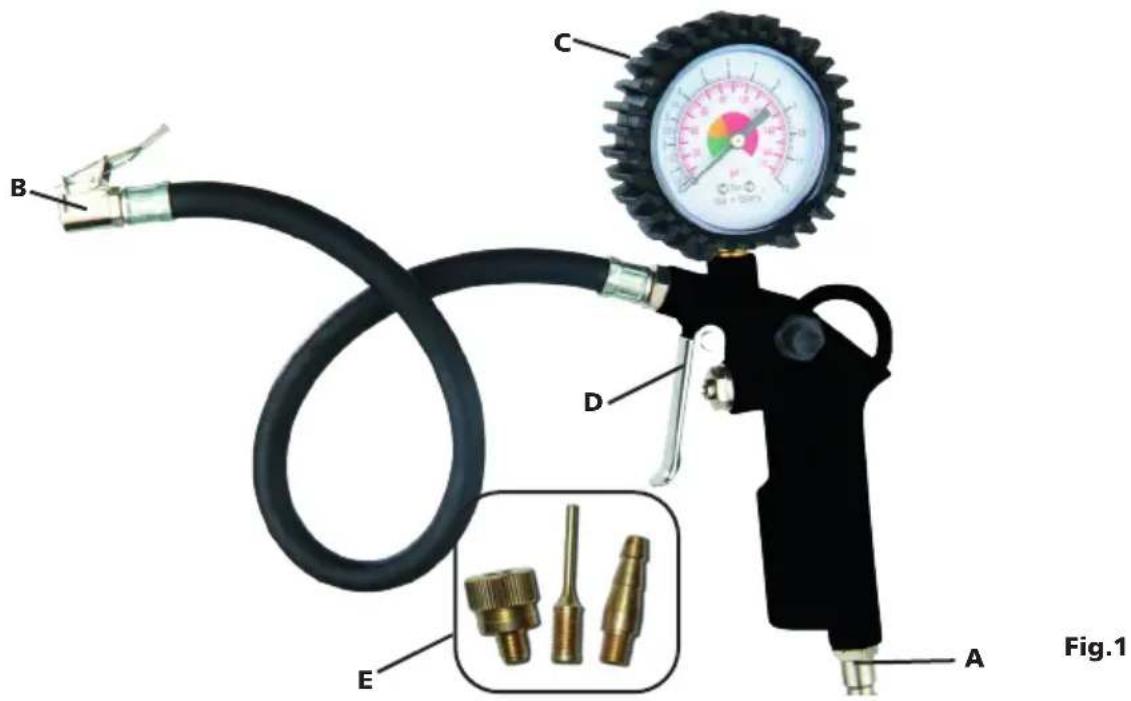

Branchez l'alimentation en air compré au raccord A. Branchez le raccord de gonflage B à la valve de la roue et vérifie la pression sur le manomètre C. Appuyez sur la gachette D pour gonfler et continuez à vérifier la pression sur le manomètre : si la pression est trop élevé, appuyez sur la gachette D à mi-cours pour rétabir la pression correcte. Pour éviter d'endommager le manomètre, ne laissez pas le gonfleur de pneus tomber sur des surfaces dures, afin de garantir une lecture correcte de la pression.

Utilisez l'un des adaptateurs inclus dans le kit (E) pour gonfler chambres à air de velo, ballons ou autres dispositifs. Pour éviter d'endommager le manomètre, ne laisssez pas le gonfleur de pneus tomber sur des surfaces dures, afin de garantir une lecture correcte de la pression.

MAINTENANCE

Débranche l'alimentation en air pendant la maintenance de l'outil.

Nettoyez regulierement et sechez le filtrer dans le systeme et l'ouverture d'entree d'air de I'outil pneumatique.

Lubrifiez les évventuels raccords à déconnexion rapide sur le système pour éviter tout bourrage.

Vidangez la condensation du filtré à air et du compresseur tous les jours.

Afin d'eviter la formation de rouille et de minimiser l'usure, nettoyez et lubrifiez l'outil après chaque utilisation.

Vérifiez l'outil régulierement sur les boulons/vis ou les pieces desserrés.

En cas de perte de puissance : faites réparer l'outil.

Seuls des ingénieurs dument formés et qualifiés sont autorisés à ajuster ou à réparer l'outil.

L'outil doit être entretenu régulierement pour minimiser l'émission de bruit et les vibrations.

UTILISATION PRÉVUE

L'utilisateur ou son employeur doit évaluer l'utilisation spécifique qui peut être presente suite à chaque utilisation.

N'utilisez jamais l'outil autrement que ce pour quoi il est concu et comme expliqué dans le present manuel.

Les dommages liés à un non-respect des instructions duprésent manuel ou provoqués par une utilisation incorrecte ou par des réparations incorrectes, ne seront jamais couverts par notre garantie et nous déclinons toute responsabilité dans ce cas. Nous nous réservons le droit d'apporter des améliorations techniques, sans notification préalable.

Coupez immédiatement l'équipment si vous entendez des bruits inhabituels, ou si une chute de courant soudaine se produit. Vérifiez l'outil pneumatique et le système d'alimentation en air comprimé.

Outil pneumatique

• la lubrication est insuffisante
• outil/accessoire use, non adapté pour l'utilisation ou défectueux

Système d'alimentation en air comprimé

• la pression du compresseur est insuffisante
• le régulateur de pression n'est pas régèle sur le niveau de pression correct, adapté pour l'outil utilisé.
• il y a une fuite du tuyau de connexion ou des raccords (utiliser un ruban de Teflon ou une pate d'etanchéité)
• fujtes dans le systeme pneumatique
• filtré ou lubrificateur obstrué
• le tuyau est écrasé, perché ou trop long (perte de pression)

MISE AU REBUT

La garantie est expressement annulée en cas de dommages resultant d'une usure régulière, d'une surcharge, d'une manipulation ou d'une utilisation inadaptee pour l'outil. Pour que cette garantie soit applicable, l'outil ne doit pas etre demonté lorsqu'il est renvoye à votre détaillant.

Cette garantie couvre les pieces remplacees et la main d'oeuvre pour une periode de 12 mois a compter de la date d'achat (une preuve d'achat comme une facture ou un reçu est necessaire).

Tous les defaults peuvent etre elimines en remplaçant l'outil ou en le reparant, selon le cas.

Tire inflator

Fig.1
