Caractéristiques techniques	Grossissement : 2.5-10x, Diamètre de l'objectif : 42 mm, Type de réticule : Réticule lumineux, Champ de vision à 1000 m : 36-13 m, Distance de mise au point : 3 m à l'infini
Utilisation	Optique de tir polyvalente, adaptée pour la chasse et le tir sportif, offrant une bonne luminosité et clarté dans diverses conditions d'éclairage.
Maintenance et réparation	Nettoyage régulier de l'objectif avec un chiffon doux, éviter les produits chimiques agressifs, stockage dans un endroit sec et à l'abri des chocs.
Sécurité	Ne pas regarder directement le soleil à travers la lunette, utiliser un support stable lors de l'utilisation pour éviter les accidents.
Informations générales	Garantie constructeur, poids : environ 600 g, dimensions : 320 mm de longueur, étanchéité et remplissage à l'azote pour éviter la buée.

FOIRE AUX QUESTIONS - Predator 4 2.5-10x42 Steiner

Comment puis-je régler la mise au point de mon Steiner Predator 4 2.5-10x42 ?

Pour régler la mise au point, tournez la molette de mise au point située à l'arrière de l'oculaire jusqu'à ce que l'image devienne nette.

Mon viseur semble flou, que dois-je faire ?

Assurez-vous que la molette de mise au point est correctement ajustée. Si le problème persiste, vérifiez si l'objectif est propre et sans rayures.

Comment puis-je nettoyer les lentilles de mon Steiner Predator 4 ?

Utilisez un chiffon doux et propre en microfibre pour essuyer délicatement les lentilles. Évitez d'utiliser des produits chimiques agressifs.

Quel est le champ de vision de ce viseur ?

Le champ de vision à 1000 mètres est d'environ 36 mètres à 2.5x et de 14 mètres à 10x.

Comment puis-je monter mon Steiner Predator 4 sur mon arme ?

Utilisez des anneaux de montage appropriés pour votre arme. Assurez-vous que le viseur est bien fixé et aligné avant de l'utiliser.

Le réticule de mon viseur semble décalé, que faire ?

Vérifiez le montage pour vous assurer qu'il est bien fixé. Si le réticule est toujours décalé, il peut être nécessaire de le réajuster ou de contacter un professionnel.

Est-ce que le Steiner Predator 4 est étanche ?

Oui, le Steiner Predator 4 est conçu pour être étanche et résistant à la buée dans des conditions normales d'utilisation.

Comment puis-je régler la luminosité de mon viseur ?

Le Steiner Predator 4 dispose d'un réticule lumineux. Pour régler la luminosité, utilisez le bouton de réglage situé sur le côté du viseur.

Quelle est la garantie de mon Steiner Predator 4 ?

La garantie standard pour le Steiner Predator 4 est de 10 ans contre les défauts de fabrication. Consultez le manuel pour plus de détails.

Mon viseur ne tient pas la zero, que faire ?

Vérifiez que tous les vis de montage sont bien serrées. Si le problème persiste, il peut être nécessaire de recalibrer le viseur ou de contacter le service client.

MODE D'EMPLOI Predator 4 2.5-10x42 Steiner

Manuel d'utilisation

Manuel d'utilisation Predator 4 20

Manuel d'utilisation Predator 4 20

Manuel d'utilisation Predator 4 26

Manuel d'utilisation Predator 4 20

Le perfectionnement de la série de lunettes de visée Predator à succès offre un champ de vision plus large, une meilleure transmission lumineuse et une anodisation optimisée. Avec sa qualité optique impressionnante, sa mécanique fiable et sa robustesse exceptionnelle, la série de lunettes de visée Predator 4, complétée par de nouveaux modèles, répond pleinement aux diverses exigences pratiques des chasseurs dans toutes les situations de chasse.

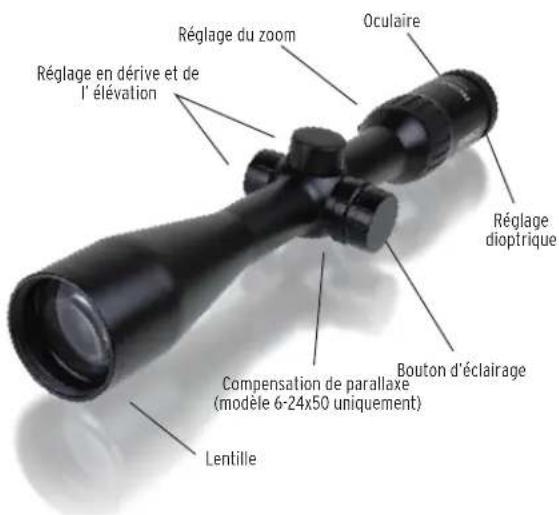

Réglage du zoom Oculaire Réglage en dérive et de l'élévation Réglage dioptrique Bouton d'éclairage Compensation de parallax (modèle 6-24x50 uniquement) Lentille

LA MISE AU POINT ET LE RÉGLAGE DU GROSSISSEMENT

L'oculaire devrait être mis au point de telle sorte que le réticule apparaît net et noir. Le réglage en deux étapes est rapide et facile :

1 Diriger l'alunette de visée vers unesurface claire (par exemple, un mur) et regarder à travers la lunette de visée. Lorsque le réticule apparaît net et noir, aucun autre réglage n'est nécessaire.
2 Si ce n'est pas le cas, tourner le réglage dioptrique jusqu'à ce que le réticule soit net et bien visible.

Pour les distances inférieures à 100 m, nous recommandons de choisir un grossissement plus faible afin d'éviter les problèmes de mise au point simultanée de l'image et du réticule. Pour augmenter le facteur d'agrandissement, tourner le réglage du zoom vers la gauche. Pour diminuer le grossissement, tourner vers la droite.

RÉGLAGE EN DÉRIVE ET DE L'ÉLÉVATION

Le réglage en dérive et de l'élévation destiné à l'ajustement précis du réticule est situé sous les capuchons de protection. Les réglages du réticule sont calibrés de telle sorte qu'un clic correspond à un centimètre sur 100 mètres (1 clic = 1 cm/100 m). Le réglage en dérive est placé sur le côté droit de la lunette de visée, le réglage de l'élévation sur le dessus de la lunette de visée. Pour déplacer le point de visée vers le haut dans le réticule, tourner la tourelle supérieure dans le sens des aiguilles d'une montre, en direction de « UP ». Pour dépla-

cer le point cible vers le bas, tourner la tourrelle dans le sens inverse des aiguilles d'une montre. Le réglage en dérive du point de visée s'effectue selon le même principe. Les différents clics peuvent être entendus et ressentis.

Ne jamais regarder directement le soleil ou les sources lumineuses vives par la lunette de visée ! Risque de dommages aux yeux !

COMMANDE DE L'ÉCLAIRAGE

Les lunettes de visée Predator 4 sont dotées d'un point lumineux rouge finement réglable. À partir du point de départ (voir illustration), 6 niveaux nocturnes sont disponibles, sens de rotation: dans le sens des aiguilles d'une montre. Pour une utilisation de jour, il y a un choix de 5 niveaux, avec un point lumineux extrêmement brillant, sens de rotation : dans le sens inverse des aiguilles d'une montre. La position finale « Arrêt », ainsi que les niveaux intermédiaires « Jour » et « Nuit » ne consomment pas de courant. L'éclairage du réticule est alimenté par une batte-

rie CR 2032 de 3 volts. Elle est agencée dans le bouton d'éclairage et est accessible par dévissage du couvercle. Pour insérer une nouvelle batterie, dévisser le compartiment à batterie du côté gauche. Presser la batterie pour la soulever et l'enlever. Insérer une nouvelle batterie avec son côté plat (+) vers le haut. Lorsque la lunette de visée n'est pas utilisée pendant une longue période, il est recommandé de retirer la batterie.

RÉGLAGE DE LA PARALLAXE

La lunette de visée Predator 4 6-24x56 comporte une compensation de parallaxe de 50 m à l'infini. Les autres modèles de la série Predator 4 sont réglés à 100 m sans parallaxe. La parallaxe est l'effet du mouvement visible du réticule par rapport à la cible lorsque l'œil n'est pas directement aligné avec l'axe médian de

la lunette. La parallaxe n'est nécessaire qu'en cas de lunettes de visée à fort grossissement. Pour compenser la parallaxe, régler l'anneau de réglage sur le côté gauche de la lunette de visée sur la distance cible estimée. Si la distance n'est pas connue, tourner l'anneau de réglage

jusqu'à ce que la cible soit bien nette. La lunette de visée est réglée sans parallaxe dès que les yeux peuvent faire des mouvements latéraux ou verticaux et horizontaux sans que le réticule semble bouger de façon perceptible par rapport à la cible.

Remarque

Veuillez vous informer sur les directives locales en matière de mise au rebut des produits électroniques. Ne jetez jamais les batteries dans les déchets ménagers.

MONTAGE DE LA LUNETTE DE VISÉE

Le montage s'effectue à l'aide des anneaux de 30 mm. STEINER recommande l'utilisation de montages haute qualité, ainsi que la mise en service d'un armurier qualifié pour assurer un montage correct. Le couple de serrage maximal des anneaux de montage est de 2 Nm. Pour garantir la visibilité de l'ensemble du champ de vision et une précision maximale, il convient de maintenir une distance interpupillaire correcte.

Attention : Lors du montage, veillez à ce que les anneaux de montage ne se trouvent pas dans les rayons (objectif, oculaire, sphère). Si ce n'est pas le cas, des dommages techniques pour - raient survenir.

NETTOYAGE ET ENTRETIEN

Votre lunette de visée Predator 4 est étanche à l'eau sous pression et résistante à la buée grâce au remplissage à l'azote. Si les lentilles ont été exposées à la poussière, à la saleté ou à la boue, suivre les étapes suivantes :

Enlever d'abord des grosses saletés de la lentille pour éviter d'endommager le revêtement de la lentille. Utiliser un pinceau doux pour enlever soigneusement le débris / la saleté et tenir la lunette de visée de façon que les particules de saleté puissent tomber d'elles-mêmes. En même temps, souffler sur la lentille pour déplacer les particules. En cas de gros encrassements, tels que la boue séchée, vaporisez les lentilles avec de l'eau propre ou avec un nettoyant pour lentilles afin d'éliminer les impuretés. La lunette de visée STEINER régulièrement nettoyée et entretenue vous rendra des services irréprochables. Toutes les pièces mobiles sont lubrifiées en permanence. Seules la surface de la lunette de visée et les faces extérieures des lentilles doivent être occasionnellement nettoyées. Ne jamais démonter la lunette de visée, cela annulerait la garantie. La livraison comprend les capuchons de protection de lentille et les capuchons de protection d'oculaire. Des accessoires supplémentaires tels que les Flip Up Cover et les Ballistic Caps peuvent être achetés dans notre boutique en ligne à l'adresse www.steiner.de.

GARANTIE

En achetant une lunette de visée STEINER, vous faites confiance à la précision, la robustesse et la qualité de nos produits. Nous vous remercions par une garantie de dix ans à partir de la date d'achat. Ne sont pas couvertes par la garantie les pièces d'usure comme les piles ou les garnitures de caoutchouc. La garantie est limitée à 2 ans pour les pièces électroniques.

Conserver soigneusement votre preuve d'achat pour la garantie. Si vous rencontrez des problèmes avec votre lunette de visée, veuillez la rapporter à votre revendeur. Celui-ci l'enverra pour réparation à Steiner.

Pour plus d'informations, veuillez consulter notre site Web www.steiner.de.

SPÉCIFICATIONS

	2,5-10x42 4-16x50 6-24x50
Numéro d'article 8770990404 8772990404 8773990404
Diamètre du tube d'objectif	42 mm 50 mm	50 mm
Grossissement min. / max.	2,5x / 10x 4x / 16x 6x / 24x
Poids 604 g 672 g 668 g
Longueur	340 mm	375 mm 375 mm
Température de fonctionnement	-25 °C à +63 °C	-25 °C à +63 °C	-25 °C à +63 °C
Pupille de sortie	8,7 - 4,2 mm	9,2 - 3,0 mm	8,2 - 2,0 mm
Champ de vision à 100 m	≥ 16 - 4,0 m	≥ 10 - 2,5 m	≥ 6,7 - 1,7 m
Distance interpupilaire	90 mm 90 mm	90 mm
Compensation dioptrique	-3 à +2	-3 à +22	-3 à +2
Sans parallaxe	100 m fixes	20 y à l'infini	20 y à l'infini
Réticule	E3	E3	E3
Position du réticule	2 Plan d'image	2 Plan d'image	Plan du 2e foyer
Réglage du réticule par clic à 100 m	CCW / 1/4 MOA	CCW / 1/4 MOA	CCW / 1/4 MOA
Course maximale de réglage à 100 m lévation / dérive	145 cm / 145 cm	72 cm / 72 cm	72 cm / 72 cm
Corps du tube (∅)	30 mm 30 mm	30 mm
Diamètre de l'oculaire	40 mm	40 mm 40 mm
Éclairage du réticule	11 niveaux (5x jour, 6x nuit), avec position ARRET entre les niveaux	11 niveaux (5x jour, 6x nuit), avec position ARRET entre les niveaux	11 niveaux (5x jour, 6x nuit), avec position ARRET entre les niveaux
Optique haute performance	Contraste élevé	Contraste élevé	Contraste élevé
Étanche à l'eau sous pression	jusqu' à 1 metre	jusqu' à 1 metre	jusqu' à 1 metre
Remplissage à l'azote STEINER	Oui	Oui	Oui
Accessoires	Capuchons de protection de lentille et d'oculaire	Capuchons de protection de lentille et d'oculaire	Capuchons de protection de lentille et d'oculaire
Garantie	10 ans *	10 ans *	10 ans *

* 2 ans sur les pièces électroniques

Dimensions de la couverture Réticule E3 éclairé

Dimensions de la couverture en MOA à 100 m avec un grossissement max.
