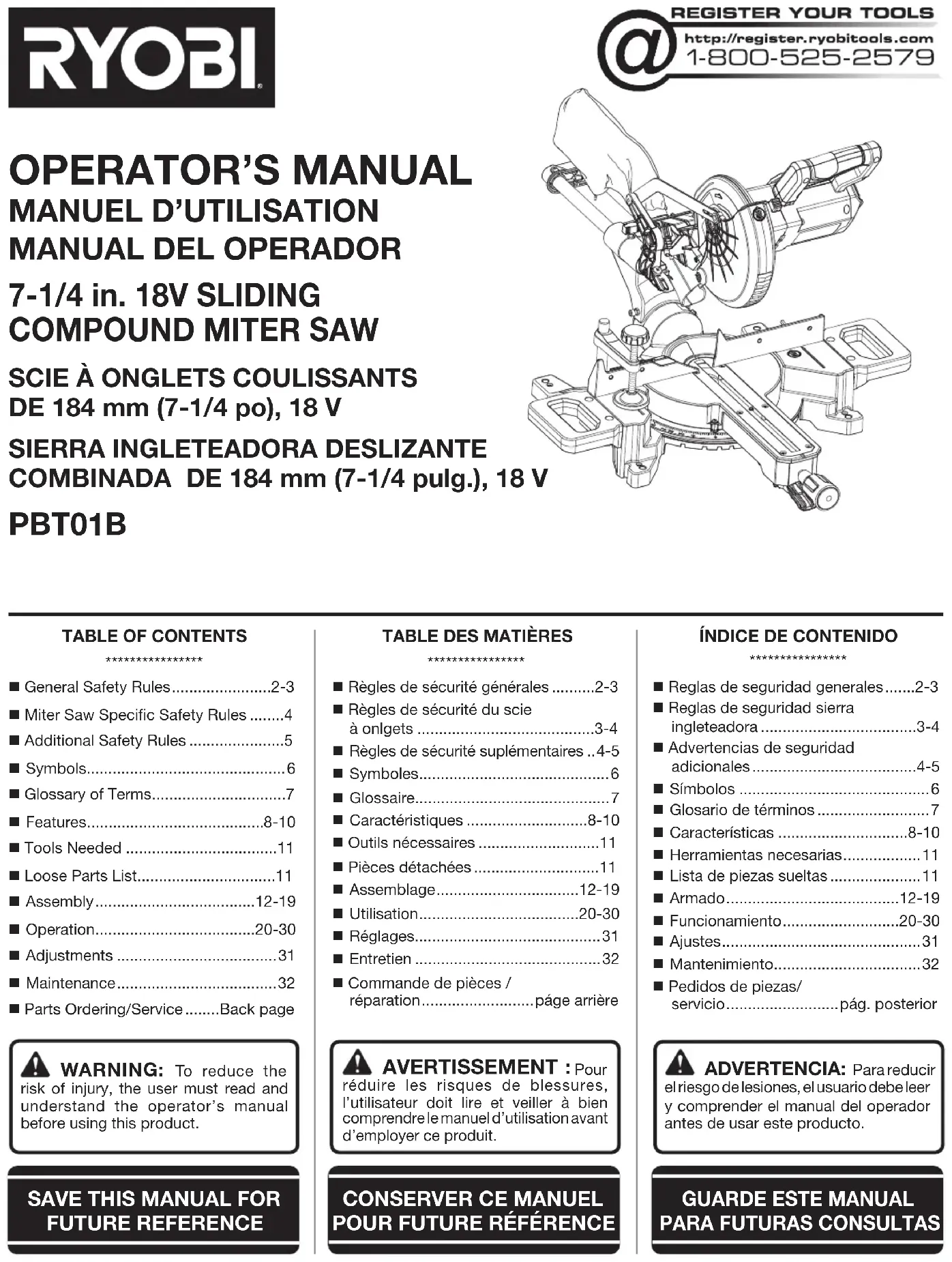

PBT01B - Scie RYOBI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PBT01B RYOBI au format PDF.
| Caractéristiques techniques | Scie à onglet sans fil, moteur puissant, capacité de coupe de 45° à gauche et à droite |
|---|---|
| Dimensions | Dimensions compactes pour un rangement facile |
| Poids | Légère pour une manipulation aisée |
| Utilisation | Idéale pour les coupes précises dans le bois, le plastique et les matériaux similaires |
| Accessoires inclus | Lame de scie, guide de coupe, manuel d'utilisation |
| Maintenance et réparation | Vérifier régulièrement l'état de la lame et la nettoyer après chaque utilisation |
| Sécurité | Utiliser des lunettes de protection et des gants, ne pas dépasser les limites de capacité de coupe |
| Informations générales | Garantie constructeur, service après-vente disponible |
FOIRE AUX QUESTIONS - PBT01B RYOBI
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice PBT01B - RYOBI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PBT01B de la marque RYOBI.
MODE D'EMPLOI PBT01B RYOBI
Lire les avertissements de sécurité, les instructions et les précisions et consulter les illustrations fournis avec cet outil électrique. Le fait de ne pas se conformer à l’ensemble des consignes présentées ci-dessous risque d’entraîner des décharges électriques, un incendie et/ou des blessures graves. Conserver les avertissements et les instructions à des fins de référence ultérieure. Le terme « outil motorisé », utilisé dans tous les avertissements ci-dessous désigne tout outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits encombrés ou sombre s sont propices aux accidents. Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs. Garder les enfants et badauds à l’écart pendant l’utilisation d’un outil électrique. Les distractions peuvent causer une perte de contrôle.
Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre. Ne pas exposer les outils électriques à l’eau ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique. Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique. Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l’usage extrérieur pour réduire les risques de choc électrique. S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, employer un dispositif interrupteur de défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge électrique. RÈGLES DE SÉCURITÉ GÉNÉRALES
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves. Utiliser l’équipement de sécurité. Toujours porter une protection oculaire. L’équipement de sécurité, tel qu’un masque filtrant, de chaussures de sécurité, d’un casque ou d’une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures. Éviter les démarrages accidentels. S’assurer que le commutateur est en position d’arrêt avant de brancher l’outil. Porter un outil avec le doigt sur son commutateur ou brancher un outil dont le commutateur est en position de marche peut causer un accident. Retirer les clés de réglage avant de mettre l’outil en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures. Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Ceci permettra de mieux contrôler l’outil en cas de situation imprévue. Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement. Si les outils sont équipés de dispositifs de dépoussiérage, s’assurer qu’ils sont connectés et correctement utilisés. L’usage de ces dispositifs de dépoussiérage peut réduire les dangers présentés par la poussière. Malgré votre expérience acquise par l’utilisation fréquente des outils, soyez toujours vigilant et respectez les principes de sécurité relatifs aux outils. Il s’agit d’une fraction de seconde pour qu’un geste irréfléchi puisse causer de graves blessures.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES Ne pas forcer l’outil. Utiliser l’outil approprié pour l’application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues. Ne pas utiliser l’outil si le commutateur ne permet pas de le mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé. Avant de procéder à un réglage, à un changement d’accessoire ou au rangement de l’outil, débranchez la prise de la source d’alimentation ou, si le bloc-piles est amovible, retirez-le de l’outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l’outil.3 − Français RÈGLES DE SÉCURITÉ GÉNÉRALES Ranger les outils motorisés hors de la portée des enfants et ne laisser personne n’étant pas familiarisé avec l’outil ou ces instructions utiliser l’outil. Dans les mains de personnes n’ayant pas reçu des instructions adéquates, les outils sont dangereux. Entretenir les outils motorisés et accessoires. Vérifier qu’aucune pièce mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. En cas de dommages faire réparer l’outil avant de l’utiliser de nouveau. Beaucoup d’accidents sont causés par des outils mal entretenus. Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et embouts, etc. conformément à ces instrutions pour les applications pour lesquelles ils sont conçus, en tenant compte des conditions et du type de travail à exécuter. L’usage d’un outil motorisé pour des applications pour lesquelles il n’est pas conçu peut être dangereux. Gardez les poignées et les surfaces de prise sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de prise glissantes empêchent la manipulation et le contrôle sécuritaires de l’outil dans des circonstances imprévues. DÉPANNAGE Les réparat ions doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Ceci assurera le maintien de la sécurité de l’outil. RÈGLES DE SÉCURITÉ DU SCIE À ONLGETS Les scies à onglets sont conçues pour couper le bois ou les produits comme le bois, elles ne peuvent pas être utilisées avec des meules à découper abrasives pour couper des matériaux ferreux tels que des barres, des tiges, des goujons, etc. Les poussières abrasives entrainent le blocage des pièces mobiles comme le dispositif de protection inférieur. Les étincelles provenant d’une coupe abrasive brûleront le dispositif de protection inférieur, l’intérieur du trait de scie et d’autres pièces en plastique. Utiliser des pinces pour maintenir en place la pièce à travailler chaque fois que possible. Si vous supportez à la main la pièce à travailler, vous devez toujours garder vos mains à au moins 100 mm de chaque côté de la lame de la scie. Ne pas utiliser cette scie pour couper des morceaux qui sont trop petits pour être correctement fixés ou tenus à la main. Si votre main est placée trop près de la lame de scie, il y a un risque accru de blessures causées par le contact avec la lame. La pièce à travailler doit être immobile et fixée ou tenue à la fois contre le guide et la table. Ne pas avancer la pièce à travailler dans la lame et en aucun cas vous ne devez couper « à main levée ». Les pièces à travailler qui ne sont pas retenues ou qui sont en mouvement peuvent être projetées à grande vitesse, provoquant des blessures. Pousser la scie à travers la pièce à travailler. Ne pas tirer la scie à travers la pièce à travailler. Pour effectuer une coupe, relever la tête de scie et tirez-la au-dessus de la pièce à travailler sans couper, démarrer le moteur, appuyer sur la tête de scie et la pousser à travers la pièce à travailler. Couper en tirant la scie est susceptible de faire monter la lame de scie au-dessus de la pièce à travailler et de projeter violemment l’assemblage de la lame vers l’opérateur. Ne jamais mettre votre main au travers de la ligne de coupe prévue, que ce soit à l’avant ou à l’arrière de la lame de scie. Tenir la pièce à travailler à « main croisée » c.-à-d. en maintenant la pièce à travailler à droite de la lame de scie avec votre main gauche ou vice versa est très dangereux. Ne pas essayer d’atteindre l’arrière du guide avec l’une ou l’autre de vos mains à moins de 100 mm de chaque côté de la lame de scie, que ce soit pour enlever les déchets de bois, ou pour toute autre raison que ce soit pendant que la lame est en rotation. La proximité de votre main avec la lame de scie en rotation peut ne pas être évidente à déterminer et vous pourriez être gravement blessé. Inspecter votre pièce à travailler avant de la couper. Si la pièce à travailler est arquée ou déformée, la fixer au moyen d’une pince en plaçant l’extérieur arqué face au guide. S’assurer toujours qu’il n’y a aucun écart entre la pièce à travailler, le guide et la table le long de la ligne de coupe. Les pièces à travailler arquées ou déformées peuvent se tordre ou bouger et peuvent causer un pincement de la lame de scie en rotation pendant la coupe. Il ne devrait pas y avoir de clous ou d’objets étrangers dans la pièce à travailler. Ne pas utiliser la scie jusqu’à ce que la table soit libre de tous les outils, déchets de bois, etc., à l’exception de la pièce à travailler. Les petits débris, les morceaux de bois détachés ou les autres objets qui sont en contact avec la lame en rotation peuvent être projetés à haute vitesse. Couper une seule pièce à travailler à la fois. Les pièces à travailler empilées ne peuvent pas être suffisamment fixées au moyen d’une pince ou serrées et peuvent causer un pincement avec la lame ou bouger durant la coupe. S’assurer que la scie à onglets est montée ou placée à niveau sur une surface de travail ferme avant de l’utiliser. Une surface de travail ferme et à niveau réduit le risque que la scie à onglets devienne instable.4 − Français RÈGLES DE SÉCURITÉ DU SCIE À ONLGETS Planifier votre travail. Chaque fois que vous modifiez le réglage d’angle de biseau ou d’onglet, s’assurer que le guide réglable est correctement ajusté pour soutenir la pièce à travailler et qu’il n’interférera pas avec la lame ou le système de protection. Sans mettre l’outil en « MARCHE » et sans pièce à travailler sur la table, déplacer la lame de scie à travers une coupe complètement simulée pour garantir qu’il n’y aura pas d’interférence ni de danger de couper le guide. Fournir un support adéquat comme des rallonges de table, des chevalets de sciage, etc. pour une pièce à travailler qui est plus large ou plus longue que le dessus de la table. Les pièces à travailler qui sont plus longues ou plus larges que la table de scie à onglets peuvent basculer si elles ne sont pas solidement supportées. Si la pièce coupée ou la pièce à travailler bascule, elle peut soulever le dispositif de protection inférieur ou être projetée par la lame en rotation. Ne pas vous servir d’une autre personne comme remplacement à une rallonge de table ou comme support supplémentaire. Une pièce à travailler placée sur un support instable peut entrainer le pincement de la lame ou le déplacement de la pièce à travailler pendant la coupe, et vous tirer ainsi que votre assistant dans la lame en rotation. La pièce coupée ne doit pas être coincée ou appuyée d’une quelconque façon contre la lame de scie en rotation. Si elle est confinée, c.-à-d. à l’aide de butées réglables, la pièce coupée pourrait se coincer contre la lame et être projetée violemment. Utiliser toujours une pince ou un dispositif de fixation conçu pour soutenir correctement des matériaux ronds tels que des tiges ou des tubes. Les tiges ont tendance à rouler lorsqu’elles sont coupées, causant une morsure et tirant le travail avec votre main dans la lame. Laisser la lame atteindre sa pleine vitesse avant de la faire entrer en contact avec la pièce à travailler. Cela permettra de réduire le risque que la pièce à travailler soit projetée. Si la pièce à travailler ou la lame se bloque, arrêter la scie à onglets. Attendre que toutes les pièces mobiles soient arrêtées et débrancher la fiche de la source d’alimentation et/ou retirez le bloc-piles. Libérer ensuite les matériaux coincés. Continuer à scier avec une pièce à travailler coincée pourrait entrainer une perte de contrôle ou endommager la scie à onglets. Après avoir terminé la coupe, relâcher le bouton, maintenir la tête de scie vers le bas et attendez que la lame s’arrête avant de retirer la pièce coupée. Approcher votre main près d’une lame qui n’est pas complètement arrêtée est dangereux. Maintenir fermement la poignée lorsque vous faites une coupe incomplète ou lorsque vous relâchez le bouton avant que la position de la tête de scie ne soit pas complètement vers le bas. L’action de freinage de la scie peut tirer soudainement vers le bas, entrainant un risque de blessure. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs. Si cet outil est prêté, il doit être accompagné de ces instructions. RÈGLES DE SÉCURITÉ SUPLÉMENTAIRES Inspecter régulièrement les cordons de l’outil. Faire remplacer tout commutateur défectueux par un technicien qualifié ou un centre de réparations agréé. Tout cordon endommagé doit être réparé ou remplacé immédiatement. Toujours rester conscient de l’emplacement du cordon et veiller à le tenir à l’écart de la lame en rotation. Inspecter régulièrement les cordons prolongateurs et les remplacer s’ils sont endommagés. Fiches polarisées. Pour réduire les risques de choc électrique, cet outil est équipé d’une fiche polarisée (une broche est plus large que l’autre). Cette fiche ne peut être branchée sur une prise polarisée que dans un sens. Si la fiche ne peut pas être insérée dans la prise, l’inverser. Si elle ne peut toujours pas être insérée, faire installer une prise adéquate par un électricien qualifié. Ne pas modifier la fiche, de quelque façon que ce soit. Veiller à bien connaître l’outil. Lire attentivement le manuel d’utilisation. Apprendre les applications et les limites de l’outil, ainsi que les risques spécifiques relatifs à son utilisation. Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ansi Z87.1 lors de l’utilisation de produit. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves. Ne jamais monter sur l’outil. Un basculement pourrait entraîner des blessures graves ou si l’on touche involontairementla partie tranchante. Maintenir tous les dispositifs de protection en place et en bon état de fonctionnement. Engager les pièces dans le sens correct. La pièce ne doit être engagée que contre le sens de rotation de la lame, de l’accessoire ou de la toupie de ponçage. Ne jamais laisser l’outil en fonctionnement sans surveillance. Couper l’alimentation électrique. Ne pas s’éloigner de l’outil avant qu’il soit parvenu à un arrêt complet. N’utiliser que les lames appropriées. Ne pas utiliser de lames dont le trou n’est pas de la taille correcte. Ne jamais utiliser de rondelles ou boulons de lame défectueux ou de5 − Français type incorrect. La taille maximum de lame pouvant être utilisée sur cet outil est de 184 mm (7-1/4 po). S’assurer que tous les dispositifs de protection fonctionnent correctement avant d’effectuer une coupe. Ne jamais toucher la lame ou les pièces en mouvement pendant le fonctionnement. Vérifier deux fois tous les réglages. S’assurer que la lame est bien serrée et ne touche ni la scie, ni la pièce à couper avant de brancher la scie sur le secteur. Assujettir ou boulonner solidement la machine sur un établi ou autre plan de travail, approximativement à la hauteur des hanches. S’assurer que la table à onglets et le bras de la scie ( fonction de biseau) sont verrouillés en place avant de mettre la scie en marche. Bloquer la table à onglets en serrant fermement la poignée de verrouillage d’onglet. Verrouiller le bras de la scie (fonction de biseau) en serrant fermement le bouton de verrouillage de biseau. Ne jamais se déplacer l’ajustement de pièce ou marque à n’importe quel angle de coupe pendant que la scie court et la lame tourne. N’importe quelle erreur peut avoir pour résultat le contact avec la lame causant des blessures graves. Éviter les opérations et positions incommodes posant un risque de glissement soudain de la main vers la lame. TOUJOURS se tenir bien en équilibre. NE JAMAIS utiliser la scie à onglets sur le sol ou en se tenant accroupi. Ne jamais se tenir ou laisser une partie du corps se trouver dans la trajectoire de la lame. Ne jamais faire passer le commutateur de la position marche à la position arrêt rapidement. Ceci pourrait causer le desserrage de la lame, créant une situation dangereuse. Si cela se produit, s’éloigner de la scie et attendre l’arrêt complet de la lame. Retirer le bloc-piles. de la prise secteur et resserrer le boulon de lame. Si une pièce quelconque de la scie manque, est brisée, déformée ou présente quelque défaut que ce soit, ou si un composant électrique quel qu’il soit ne fonctionne pas correctement, éteindre la scie, la débrancher de la prise secteur et faire réparer ou remplacer la pièce manquante, endommagée ou défaillante avant de remettre la scie en service. Toujours éteindre la scie avant de la débrancher pour éviter un démarrage accidentel lors du branchement pour l’utilisation suivante. NE JAMAIS laisser la scie branchée sans surveillance. Les avertissements ci-dessous doivent être apposés sur cet outil :
- Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation.
- Porter une protection oculaire.
- Garder les mains et le corps hors du passage de la lame. Le contact avec la lame peut causer des blessures graves.
- Vérifier le fonctionnement de la tête de coupe.
- Ne jamais travailler à main levée.
- Ne jamais allonger le bras à proximité de la lame.
- Couper l’alimentation de l’outil et attendez que la lame de scie soit arrêtée avant de déplacer la pièce à travailler ou de modifier les réglages.
- Couper l’alimjentation avant de changer la lame ou d’effectuer un entretien. Toujours transporter l’outil par la poignée prévue à cet effet. Cette scie peut basculer si sa tête est relâchée brusquement et assujettie à un plan de travail. Pour éviter des blessures graves, TOUJOURS assujettir la scie à un plan de travail stable. Toujours s’assurer que l’a vu que la lame a le degagement de toutes obstructions avant de tourner l’a vu sur. RÈGLES DE SÉCURITÉ SUPLÉMENTAIRES6 − Français Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel. Lire le manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Symbole Mains à l’écart Le non-respect de cette mise en garde peut entraîner des blessures graves. Intensité d’éclairage extrême Ce produit utilise des DEL très brillantes. Pour éviter l’aveuglement, ne pas fixer le faisceau (même à bonne distance). Avertissement concernant l’humidité Ne pas exposer à la pluie ou l’humidité. V Volts Tension A Ampères Intensité Hz Hertz Fréquence (cycles par seconde) min Minutes Temps Courant alternatif Type de courant
Vitesse à vide Vitesse de rotation à vide Construction de classe II Construction à double isolation .../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou mortelles. ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner des blessures légères ou de gravité modérée. AVIS : (Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).7 − Français GLOSSAIRE Trou pilote (perceuses à colonne et scie à découper) Petit trou pratiqué dans une pièce servant de guide pour assurer la précision d’un trou de plus grand diamètre ou pour l’insertion d’une lame de scie à découper. Blocs poussoirs (pour dégauchisseuses/raboteuses) Dispositifs utilisés pour pousser le matériau contre la tête de coupe lors de toute opération. Ce dispositif aide à tenir la main de l’opérateur bien à l’écart de la lame. Blocs poussoirs et bâtons poussoirs (pour scies à table) Dispositifs utilisés pour pousser le matériau contre la lame lors de la coupe. Toujours utiliser un poussoir (et non un bloc) pour effectuer une refente étroite sans l’aide d’un gabarit ou d’un autre accessoire semblable. Il est possible d’utiliser un bloc pour effectuer une refente étroite si un gabarit ou un autre accessoire semblable est utilisé. Ce dispositif aide à tenir la main de l’opérateur bien à l’écart de la lame. Feuillure Entaille située au bout ou sur le bord de la pièce de bois qui y produit une rainure ou une gorge de forme rectangulaire. Refente (scies à table et scies à ruban) Opération de coupe destinée à réduire l’épaisseur d’une pièce pour en produire plusieurs, plus minces. Résine Résidu collant formé par la sève du bois durcie. Tours minute (r/min ou RPM) Nombre de rotations effectuées par un objet en une minute. Coupe longitudinale ou refente (scies à table) Opération de coupe dans le sens de la longueur de la pièce et normalement dans le sens du grain du bois. Couteau diviseur/écarteur (scies à table) Pièce de métal légèrement plus mince que la lame, gardant le trait de scie ouvert pour empêcher le rebond. Trajectoire de la lame de scie Zone au-dessus, au-dessous, en avant ou en arrière de la lame. En ce qui concerne la pièce, la partie qui sera ou a été coupée par la lame. Sifflet (raboteuses) Enfoncement à l’extrémité d’une pièce causé par les lames de la tête de coupe lorsque la pièce n’est pas correctement soutenue. Effiler la Coupe Une coupe où le matériel est coupe a une ancho différente au début de la coupe de la la fin. Coupe traversante Toute opération de coupe avec laquelle la lame traverse toute l’épaisseur de la pièce. Cette sorte de coupe séparera une pièce à travailler en deux morceaux. Pièce ou matériau L’article sur lequel le travail est effectué. Table Surface sur laquelle la pièce repose lors des opérations de coupe, de perçage, de rabotage ou de ponçage. Griffes antirebond (scies à table et radiales) Dispositifs qui, s’ils sont correctement installés et entretenus, sont conçus pour empêcher que la pièce coupée soit propulsée en direction de l’opérateur durant la refente. Axe Pièce sur laquelle une lame ou un outil de coupe est monté. Coupe en biseau Coupe effectuée avec la lame sur toute position autre que perpendiculaire (90°) à la table. Chanfrein Coupe en biseau effectuée sur l’extrémité (ou une partie de l’extrémité) d’une pièce, de manière à ce qu’il présente un angle autre que 90°. Coupe composée Coupe transversale présentant un angle d’onglet et un angle de biseau. Coupe transversale Coupe ou profilage effectué en travers du grain de la pièce. Tête de coupe (raboteuses et raboteuses/dégauchisseuses) Pièce rotative munie de lames réglables. La tête de coupe enlève du matériau de la pièce. Rainage (scies à table et scies à onglets composés) Entaille qui produit une rainure ou gorge de forme rectangulaire dans la pièce de bois. Cale-guide (scies à table) Dispositif utilisé pour faciliter le contrôle de la pièce à couper en la guidant contre la table ou le guide lors des coupes longitudinales. pi/min ou coups/min Nombre de pieds par minute (ou coups par minute). Terme utilisé en référence au mouvement de la lame. Main levée Exécution d’une coupe sans que la pièce soit soutenue par un gide longitudinal, un guide d’onglet ou autre dispositif. Gomme Résidu collant formé par la sève du bois. Talon Alignement de la lame par rainure du guide à onglet. Trait de scie Quantité de matériau éliminé par la lame lors de coupes traversantes ou l’entaille produite lors de coupes non traversantes ou partielles. Rebond Réaction dangereuse se produisant lorsque la lame est pincée ou bloquée et projetant la pièce en train d’être coupée dans le sens de la rotation de la lame. Coupe d’onglet Coupe effectuée avec la lame sur toute position autre que perpendiculaire (90°) à la table. Coupes non traversantes (scies à table et scies à onglets composés) Toute coupe avec laquelle la lame ne traverse pas complètement la pièce. Il s’agit de faire une coupe sans que la lame coupe la pièce à travailler en deux.8 − Français
CARACTÉRISTIQUES Capacité de coupe avec onglet 45° / biseau 0° : Tailles de bois nominales maximales ........................50,8 mm x 152,4 mm (2 po x 6 po) Capacité de coupe avec onglet 0° / biseau 45° : Tailles de bois nominales maximales .........................50,8 mm x 254 mm (2 po x 10 po) Capacité de coupe avec onglet 45° / biseau 45° : Tailles de bois nominales maximales ........................50,8 mm x 152,4 mm (2 po x 6 po)
PLAQUE À GORGE AUTOCOLLANT « MAINS À L’ÉCART »
APPRENDRE À CONNAÎTRE LA SCIE À
Voir la figure 1. L’utilisation sûre de ce produit exige une compréhension des renseignements figurant sur l’outil et contenus dans le manuel d’utilisation, ainsi qu’une bonne connaissance du projet entrepris. Avant d’utiliser ce produit, se familiariser avec toutes ses fonctions et règles de sécurité. 184 mm (7-1/4 po) LAME Une lame de 184 mm (7-1/4) po est fournie avec la scie à onglets composés. Elle coupera les matériaux nominaux ayant jusqu’à 50,80 mm (2 po) d’épaisseur par 254,00 mm (10 po) de largeur, selon l’angle de la coupe.
RANGEMENT DE CLÉ DE LAME
Voir la figure 1. La scie est fournie avec une clé de lame. Une extrémité de la clé est un tournevis cruciforme et l’autre est une clé hexagonale. Utiliser l’extrémité à clé hexagonale pour installer et déposer la lame et l’extrémité à tournevis cruciforme pour retirer ou desserrer des vis. La base de la scie comporte un espace de rangement pour la clé de lame.
BOUTON DE VERROUILLAGE DE BISEAU
Voir la figure 2. Ce bouton permet de verrouiller solidement la scie sur l’angle de biseau désiré. Des vis de réglage de butées positives se trouvent de chaque côté du bras de la scie. Ces vis permettent d’effectuer le réglage fin aux positions 0° et 45°.
POIGNÉES DE TRANSPORT
Voir la figure 2. La scie à onglets est équipée des poignées sur chaque côté de la base pour faciliter son transport d’un endroit à un autre. Pour transporter, éteindre et retirer le bloc-piles, puis abaisser le bras de la scie et le verrouiller en position fermée en poussant la goupille de verrouillage vers le logement de la scie. NOTE : NE PAS faire de coupe pendant que la scie est fermée et verrouillée.
INDICATEUR POUR MOULURE COURONNÉE
Voir la figure 1. À utiliser avec le guide auxiliaire. Pour couper une moulure couronnée appuyée sur le guide auxiliaire en position verticale, aligner la flèche de l’indicateur pour moulure couronnée située sur l’assemblage de pivot et bien serrer le bouton de verrouillage du coulissement.
MANETTE D’ENJAMBEMENT
Voir la figure 3. La manette d’enjambement permet de faire bouger librement la table à onglets vers tous les angles désirés. Lorsque la poignée de verrouillage d’onglet est relâchée et que le levier de verrouillage à encliquetage (1) est pressé, tirer la manette d’enjambement (2) vers le haut et relâcher le levier de verrouillage à encliquetage (3) pour outrepasser les butées positives de l’échelle d’onglets. Pour relâcher la manette d’enjambement
Fig. 3 et permettre l’enclenchement des butées positives de la table d’onglets, presser et relâcher le levier de verrouillage à encliquetage. FREIN ÉLECTRIQUE La scie est équipée d’un frein électrique pour arrêter rapidement la rotation de la lame une fois que la gâchette est relâchée.
Le guide de la scie à onglets composés permet de maintenir fermement la pièce pendant la coupe. Le côté droit est plus large et assure un support supplémentaire.
Voir la figure 3. Cette poignée permet de verrouiller solidement la scie sur l’angle de coupe désiré. Serrer la poignée pour bloquer la scie en place. Pour dégager la scie, desserrer la poignée et presser le levier de verrouillage à encliquetage.
Le guide d’onglet peut être placé de 0 à 47° (vers la gauche ou la droite) pour permettre plusieurs coupes différentes.
GUIDE COULISSANT PARTIEL
Le guide coulissant partiel de votre scie à onglets mixte est présent pour aider à sécuriser la pièce à travailler au moment d’effectuer des coupes droites. La caractéristique coulissante permet d’ajuster aisément la position du guide partiel. Desserrer la vis du guide avant de tenter de glisser le guide partiel. Après avoir déterminé la position voulue, serrer la vis du guide pour sécuriser. BUTÉES POSITIVES DE LA TABLE À ONGLETS Des butées positives sont installées aux positions 0°, 15°, 22,5°, 31,6°, et 45° se trouvent de chaque côté de la table à onglets. NOTE : Pour outrepasser les butées positives, presser le levier de verrouillage à encliquetage et soulever la manette d’enjambement. Pour relâcher l’enjambement, presser le levier de verrouillage à encliquetage.
PROTECTION RÉTRACTABLE DE LAME
INFÉRIEURE La protection de lame inférieure est construite dans un plastique transparent et résistant aux chocs qui couvre les deux côtés de la lame. Elle se rétracte sur la protection de lame supérieure lorsque la lame est abaissée sur la pièce à couper. BARRES COULISSANTE Lorsqu’il est déverrouillé, le bras de la scie glisse vers l’avant et vers l’arrière sur la longueur de la barres coulissante pour la coupe de diverses largeurs de pièces de travail.
BOUTON DE VERROUILLAGE DU
COULISSEMENT Le bouton de verrouillage du coulissement verrouille et déverrouille la fonction de coulissement de l’outil.
BOUTON DE VERROUILLAGE DE BROCHE
Voir la figure 4. Le bouton de verrouillage de broche verrouille la broche en empéchant la lame de tourner. Maintenir le bouton enfoncé pour l’installation, le changement ou la dépose de la lame. GÂCHETTE Voir la figure 4. La scie ne démarre pas tant que vous appuyer sur le levier de verrou et appuyer sur la gâchette. Pour empêcher toute utilisation CADENAS non autorisée de la scie, la débrancher de l’alimentation et verrouiller son commutateur en position d’arrêt. Pour verrouiller le commutateur, installer un cadenas (non inclus) dans le trou de la gâchette et s’assurer que l’interrupteur ne peut pas être enfoncé. Si l’interrupteur peut être enfoncé même si le cadenas est installé, un cadenas équipé d’une anse de diamètre plus grand doit être utilisé. Conserver le cadenas dans un autre endroit. GÂCHETTE
L’utilisation de pièces et accessoires non listés peut être dangereux et entraîner des blessures graves. Les outils suivants (non compris) sont nécessaires pour vérifier les réglages de votre scie ou pour installer la lame :
ÉQUERRE À COMBINAISONS ÉQUERRE Bride de serrage de pièce Poignées latérales (2) avec vis Sac à pouissière Clé de lame Les articles suivant doivent être inclus avec l’outil: Manuel d’utilisation (non illustré) Fig. 5 BRIDE DE SERRAGE
SAC À POUSSIÈRE CLÉ DE LAME POIGNÉE LATÉRALE POIGNÉE LATÉRALE Fig. 612 − Français ASSEMBLAGE DÉBALLAGE This product requires assembly. Sortir soigneusement la scie du carton en la tenant par la poignée de transport et la base de la scie, et la poser sur un plan de travail horizontal.
Ne pas utiliser le produit si, en le déballant, vous constatez que des éléments figurant dans la Liste des pièces détachées sont déjà assemblés. Certaines pièces figurant sur cette liste n’ont pas été assemblées par le fabricant et exigent une installation. Le fait d’utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures. La machine a été expédié avec le bras en position abaissée. Pour le libérer, appuyer sur le poignée en « D », couper l’attache et tirer la goupille de verrouillage.
Le bras de la scie est équipé d’un ressort. Maintenir la poignée abaissée pour éviter son relèvement brusque au moment de couper l’attache autobloquante. Ne pas prendre cette précaution représente un risque des blessures graves. Relever le bras de la scie en le tirant par sa poignée en « D ». Continuer de maintenir le bras de la scie d’une main, pour empêcher qu’il ne se relève brusquement lorsque l’attache est coupée. Couper l’attache au bout du barre à coulissante. Glisser la tête de la scie complètement vers l’arrière et serrer fermement le bouton de verrouillage de coulissement. Examiner soigneusement l’outil pour s’assurer que rien n’a été brisé ou endommagé en cours de transport. Ne pas jeter les matériaux d’emballage avant d’avoir soigneusement examiné ce produit et avoir vérifié qu’il fonctionne correctement. La scie est réglée en usine pour effectuer une coupe précise. Après l’avoir assemblée, vérifier sa précision. Si les réglages ont été modifiés en cours d’expédition, voir les procédures spécifiques présentées dans ce manuel. Si des pièces sont manquantes ou endommagées, appeler le 1-800-525-2579.
Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu’elles aient été remplacées. Le fait d’utiliser ce produit même s’il contient des pièces endommagées ou s’il lui manque des pièces peut entraîner des blessures graves.
Ne pas essayer de modifier cet outil ou de créer des accessoires non recommandés pour cet outil. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.
Ne pas brancher sur le secteur avant d’avoir terminé l’assemblage. Le non respect de cet avertissement peut causer un démarrage accidentel, entraînant des blessures graves.
Ne pas mettre la scie en marche sans s’être assuré de l’absence d’interférence entre la lame et le guide d’onglets. La lame pourrait être endommagée si elle entrait en contact avec le guide d’onglets pendant le fonctionnement.
Cette scie peut basculer si sa tête est relâchée brusquement et assujettie à un plan de travail. Pour éviter des blessures graves, TOUJOURS assujettir la scie à un plan de travail stable.13 − Français ASSEMBLAGE Fig. 8
Avant d’entreprendre toute opération de coupe, assujettir ou boulonner la scie à onglets sur le plan de travail ou un stand approuvé pour scie à onglets. Si on utilise un support de scie à onglet, lire le manuel d’utilisation et suivre les instructions pour le support de scie à onglet. Ne jamais utiliser la scie à onglets sur le sol ou en se tenant accroupi. Le non respect de cette mise en garde peut entraîner des blessures graves. La scie à onglets composés doit être montée solidement sur un plan de travail ferme, tel qu’un établi, planche de montage, ou un stand pour scie à onglets. La base de la scie possède quatre trous de montage. Les boulons doivent être assez longs pour traverser la base de la scie, les rondelles frein, les écrous et l’établi. Serrer les boulons ou vis fermement. La figure 7 illustre la configuration des trous pour l’installation sur un établi. Une fois la scie installée, vérifier soigneusement l’établi pour s’assurer qu’aucun mouvement ne peut se produire pendant l’utilisation. Si l’établi bascule, glisse ou se déplace, l’assujettir sur le sol avant d’utiliser la scie.
UTILISATION DU GUIDE DE PROFONDEUR
Voir la figure 8. Lorsqu’il est utilisé, le guide de profondeur limite la course vers le bas de la lame lors de la coupe de rainures et d’autres coupes non traversantes. Pour utiliser le guide de profondeur : Retirer le bloc-piles. Si la scie est en position de remisage ou de transport, déverrouiller le bras de la scie. Tourner le butée de profondeur vers la boîtier du moteur. Avec l’extrémité du bouton de commande de profondeur touchant l’arrêt butée de profondeur, ajuster le bouton de commande profondeur en tournant le bouton jusqu’à ce que la profondeur désirée de coupure est atteinte. Une entretoise en bois d’au moins 63,5 mm (2-1/2 po) doit être placée entre la pièce à travailler et le guide afin d’obtenir une profondeur de coupe uniforme de la pièce à travailler. Utiliser le serre-joint pour immobiliser l’entretoise et une autre bride de serrage adaptée pour immobiliser la pièce à travailler. Effectuer la coupe coulissante à la profondeur désirée. Voir les figures 33 et 34. Tourner la butée de profondeur vers le logement du moteur pour effectuer des coupes complètes. NOTE : La butée de profondeur doit être poussée vers le logement du moteur avant de verrouiller ou déverrouiller le bras de la scie. BUTÉE DE PROFONDEUR BOUTON DE COMMANDE DE PROFONDEUR
TRACER DES TROUS À CES
TRACER DES TROUS À CES
Voir la figure 9. Il n’est pas nécessaire de relâcher le bouton de commande de profondeur pour verrouiller ou déverrouiller le bras de la scie. Pour déverrouiller et relever le bras de la scie : Saisir fermement la poignée en « D » et appliquer une pression vers le bas tout en tirant en même temps le guide de profondeur à l’écart du logement de la scie. Relâcher le guide et relever lentement le bras de la scie. Pour reverrouiller le bras de la scie : Tenir fermement la poignée en D et appuyer vers le bas en poussant simultanément la goupille de verrouillage à l’intérieur et vers le logement de la scie. Relâcher la goupille de verrouillage et lui permettre de verrouiller la scie en place.
Voir la figure 10. Un sac à poussières est fourni avec cette scie à onglets. Il s’adapte sur l’orifice de sortie situé à l’arrière de la scie. NOTE : Le orifice d’évacuation accepte aussi 1-1/4 dans. le tuyau d’aspirateur.
Voir la figure 10. La scie est fournie avec une clé de lame. Une extrémité de la clé est un tournevis cruciforme et l’autre est une clé hexagonale. Utiliser l’extrémité à clé hexagonale pour installer et déposer la lame et l’extrémité à tournevis cruciforme pour retirer ou desserrer des vis. Un espace de rangement pour la clé de lame se trouve à l’arrière du guide d’onglets droit. SAC À POUSSIÈRE ORIFICE D’ÉVACUATION CLÉ DE LAME POIGNÉE EN « D »
Dans certaines conditions, la bride de serrage de pièce peut perturber le fonctionnement de la protection de lame. Toujours s’assurer du libre fonctionnement de la protection de lame avant de commencer la coupe, afin de réduire le risque de blessure grave. La bride de serrage de pièce permet un contrôle accru en bridant la pièce sur le guide ou la table de la scie. Elle évite aussi le déplacement de la pièce vers la lame. C’est très utile lors de la coupe d’onglets composés. Selon l’opération de coupe et les dimensions de la pièce, il peut être nécessaire d’utiliser un serre-joint ou autre pince adaptée au lieu de la bride de serrage de pièce pour bloquer la pièce avant d’effectuer la coupe. Installation de la bride de serrage de pièce : Placer l’axe de la bride de serrage dans l’un des trous situé derrière le guide d’onglet. Tourner le bouton de bride de serrage de pièce pour le déplacer vers le haut ou le bas afin de maintenir fermement la pièce à couper en place.
Voir les figures 12 et 13. Des poignées latérales sont fournies pour les côtés gauche et droit de la scie. Pour l’installer les poignées latérales : Aligner les trous d’une des poignées latérales sur ceux de la base de la scie. Insérer les vis hexagonales fournies dans les trous et serrer fermement à l’aide de la clé de lame incluse. Répéter pour l’autre poignée latérale. POIGNÉE LATÉRALE Fig. 12
LAME Voir les figures 14 et 15. La lame est déjà installée à la livraison de ce modèle de scie à onglets. Les instructions sont comprises afin qu’on puisse les consulter lorsqu’on change ou qu’on remplace les lames.
La taille maximum de lame pouvant être utilisée sur cette scie est de 184 mm (7-1/4 po). Ne jamais utiliser une lame trop épaisse pour permettre à la rondelle extérieure de la lame de s’engager sur les méplats de la broche. Des lames de plus grandes dimensions toucheraient les protections de lame et des lames plus épaisses empêcheraient le boulon de lame de maintenir la lame sur la broche. Ces deux situations peuvent causer un accident et des blessures graves. Retirer le bloc-piles.. Relever le bras de la scie. Tourner le protège-lame inférieur vers le haut et l’arrière pour exposer le boulon de lame. Appuyer sur bouton de verrouillage de la broche et tourner le boulon de lame jusqu’à ce que la broche se verrouille. À l’aide de la clé de lame fournie, desserrer et retirer le boulon de lame. NOTE : Le boulon de lame est fileté à gauche. Il doit donc être tourné vers la droite pour être desserré. Retirer la rondelle de lame extérieure. NOTE : La rondelle intérieure de la lame est intégrée à la broche et ne peut être retirée. Appliquer une goutte d’huile sur la surface de contact des rondelles intérieure et extérieure. Engager la lame dans la garde inférieure et sur la broche. Les dents doivent être orientées vers le bas à l’avant de la lame, comme le montre la figure 15. Remettre en place la rondelle de lame extérieure. Les deux méplats en « D » des rondelles de lame s’alignent sur les méplats de la broche. Appuyer sur le bouton de verrouillage de la broche et réinstaller le boulon de lame. NOTE : Le boulon de lame est fileté à gauche. Il doit donc être tourné vers la gauche pour être serré. ATTENTION : Toujours installer la lame avec les dents et la flèche imprimée sur son côté, orientées vers le bas à l’avant de la scie. Le sens de rotation de la lame est également représenté par une flèche estampée sur la protection supérieure. Serrer le boulon fermement. Abaisser la protection de la lame. Lever et abaisser le bras de la scie pour s’assurer que la protection supérieure de la lame fonctionne correctement. BOUTON DE VERROUILLAGE DE BROCHE
S’assurer que le bouton de verrouillage de la broche n’est pas engagé avant de brancher la scie sur la source d’alimentation. Ne jamais engager le bouton de verrouillage de la broche lorsque la lame est en rotation.
RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE Voir la figure 16.
La plaque à gorge doit être au dessous de la table à onglets. Si la plaque à gorge est trop haute ou trop basse, la pièce de bois peut accrocher les bords inégaux et causer un blocage entraînant des blessures graves. Ne jamais utiliser la scie à moins que la plaque à gorge ne soit installée. Retrait / remplacement : Retirer le bloc-piles.. Retirer les vis fixant la plaque à gorge. Retirer la plaque à gorge de la scie. Pour réinstaller la plaque à gorge, aligner ses trous sur ceux de la base de la scie. Remettre les vis en place en veillant à ne pas trop les serrer ce qui pourrait causer le voilage ou la déformation de la plaque.
RÉGLAGE DU PIED DE SUPPORT
Voir la figure 16. Tourner le pied de support vers la droite ou la gauche selon l’intensité de soutien nécessaire pour réaliser des coupes coulissantes. NOTE : De nombreuses illustrations de ce manuel ne montrent que des parties de la scie à onglets composés. Cette présentation a été choisie pour montrer clairement les différents aspects de la scie. Ne jamais utiliser la scie sans avoir vérifié que tous les dispositifs de protection sont en place et en bon état.
ÉQUERRAGE DE LA LAME PAR RAPPORT
AU GUIDE Voir les figures 17 à 22. Retirer le bloc-piles.. Abaisser complètement le bras de la scie et engager l’axe de verrouillage pour maintenir le bras en position de transport. Desserrer la poignée de verrouillage d’angle d’environ un demi-tour et presser le levier de verrouillage à encliquetage. Tourner la table à onglet jusqu’à ce que l’indicateur d’échelle soit en position 0°. Relâcher le levier de verrouillage à encliquetage, engageant de cran d’arrêt, puis serrer le bouton de verrouillage d’onglet pour immobiliser la table à onglets. PLAQUE À GORGE PIED DE SUPPORT VUE DE LA LAME D’ÉQUERRE AVEC LE GUIDE GUIDE D’ONGLET
Fig. 16 Fig. 17 LAME Serrer le bouton de verrouillage d’onglet pour immobiliser la table à onglets. Desserrer le bouton de verrouillage d’angle de biseau et régler le bras de la scie pour un biseau de 0° (lame à 90° de la table). Serrer le bouton de verrouillage de biseau. ASSEMBLAGE18 − Français
Poser une équerre à plat sur la table à onglets. Placer une branche de l’équerre contre le guide. Glisser l’autre branche de l’équerre contre le plat de la lame. NOTE : Vérifier que l’équerre est en contact avec le plat de la lame, pas les dents. Le bord de l’équerre et la lame doivent être parallèles, comme le montre la figure 17. Si l’avant ou l’arrière de la lame s’écarte de l’équerre, des réglages, illustrés aux figures 18 et 19, sont nécessaires. Desserrer la vis du guide et glisser le guide à onglets coulissant partiel vers la lame, afin d’accéder aux vis à tête TABLE À ONGLETS VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,
DES RÉGLAGES SONT NÉCESSAIRES
ASSEMBLAGE19 − Français avec entraînement intérieur qui sécurisent le guide à onglets gauche à la table. À l’aide de la clé de lame fournie, desserrer les vis à tête creuse fixant le guide d’onglet à la table à onglets. Tourner le guide d’onglet vers la gauche ou la droite, afin de mettre la lame de scie parallèle à l’équerre. Resserrer fermement les vis et vérifier de nouveau l’alignement du guide et de la lame. Remettre le guide à onglets coulissant partiel en position initiale et resserrer la vis du guide pour sécuriser. La scie présente plusieurs indicateur d’échelle. Une fois les réglages d’alignement effectués, il peut être nécessaire de desserrer les vis indicateur pour les régler à zéro. Voir les figures 21 et 22.
Voir les figures 23 à 25. Retirer le bloc-piles.. Abaisser complètement le bras de la scie et engager l’axe de verrouillage pour maintenir le bras en position de transport. Desserrer la poignée de verrouillage d’angle d’environ un demi-tour et presser le levier de verrouillage à encliquetage. Tourner le table à onglets à aligner le indicateur d’échelle sur la graduation zéro du rapporteur d’onglet. Relâcher le levier de verrouillage à encliquetage, engageant de cran d’arrêt, puis serrer le bouton de verrouillage d’onglet pour immobiliser la table à onglets. Desserrer le bouton de verrouillage d’angle de biseau et régler le bras de la scie jusqu’à ce que soit assis dans la butée de biseau positive de 0° (lame à 90° de la table). Serrer le bouton de verrouillage de biseau. Placer une équerre combinée contre la table à onglets et le plat de la lame. NOTE : Vérifier que l’équerre est en contact avec le plat de la lame, pas les dents. Faire tourner la lame à la main et vérifier son alignement sur la table en plusieurs points. Le bord de l’équerre et la lame doivent être parallèles, comme le montre la figure 23. Si le haut ou le bas de la lame s’écarte de l’équerre, des réglages, figures 24 et 25, sont nécessaires. Dévisser le bouton de verrouillage de biseau. Régler la vis de butée de biseau à 0° pour aligner la lame de la scie avec le tracé perpendiculaire. Voir le Réglage de butée positive dans la section Réglages. Resserrer le bouton de verrouillage de biseau. Vérifier à nouveau l’alignement de la lame sur la table. NOTE: La procédure ci-dessus peut être utilisée pour vérifier l’alignement de la lame sur la table à 0° et 45°. La scie présente plusieurs indicateur d’échelle. Une fois les réglages d’alignement effectués, il peut être nécessaire de desserrer les vis indicateur pour les régler à zéro. Voir les figures 21 et 22.
DES RÉGLAGES SONT NÉCESSAIRES
DES RÉGLAGES SONT NÉCESSAIRES
Ne pas laisser la familiarité avec l’outil faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.
Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.
Ne pas utiliser d’outils ou accessoires non recommandés pour cet outil. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves. APPLICATIONS Ce produit est conçu uniquement pour les applications suivantes : Coupe transversale de pièces de bois et de plastique (ne pas couper de métaux, céramiques ou produits de maçonnerie.) Coupe d’onglets, joints, etc., pour cadres, moulures, encadrements de portes et menuiserie fine Coupe en biseau et coupe composée Coupe transversale de larges pièces NOTE : La lame fournie convient à la plupart des opérations de coupe de bois, toutefois, pour les travaux de menuiserie fine et la coupe de matières plastiques, utiliser l’une des lames accessoires en vente dans les magasins Ryobi.
Avant d’entreprendre toute opération de coupe, assujettir ou boulonner la scie à onglets composés sur un établi. Ne jamais utiliser la scie à onglets sur le sol ou en se tenant accroupi. Le non respect de cette mise en garde peut entraîner des blessures graves.
Pour éviter des blessures, toujours serrer fermement la poignée de verrouillage d’angle et levier de verrouillage de biseau avant d’effectuer une coupe. Si cette précaution n’est pas prise, la table o tête de la scie risquent de se déplacer pendant la coupe.
Pour éviter des blessures graves, toujours garder les mains hors de la zone dangereuse, c’est-à-dire à au moins 100 mm (4 po) de la lame. Ne jamais effectuer de coupes à main levée (c.-à-d. sans maintenir la pièce contre le guide). La lame pourrait se coincer dans la pièce si celle-ci glisse ou tourne. AVIS : Ne pas mettre la scie en marche sans s’être assuré de l’absence d’interférence entre la lame et le guide d’onglets y compris le guide d’onglet coulissant partiel. La lame pourrait être endommagée si elle entrait en contact avec le guide d’onglets pendant le fonctionnement.
INSTALLATION / RETRAIT DU BLOC-PILES
Voir la figure 26. Insérer le bloc-piles dans la scie. Aligner la saillie du bloc de piles sur la rainure de l’intérieur de la scie. S’assurer que les loquets sur les deux côtés de la pile s’engagent correctement et vérifier que le bloc-piles est solidement assujetti avant d’utiliser l’outil.
Toujours retirer le bloc-piles de l’outil au moment d’assembler des pièces, d’effectuer des réglages. transport, et de procéder au nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de retirer la pile permet d’empêcher un démarrage accidentel pouvant entraîner des blessures graves. Identifier les loquets de chaque côté du bloc-piles. Appuyer sur les loquets pour dégager le bloc-piles de l’outil. Retirer le bloc-piles de l’outil. Pour prendre connaissance de l’ensemble des instructions relatives à la charge, consulter les manuels d’utilisation des bloc-piles et des modèles de chargeur connexes.
Si un serre-joint ou une bride de serrage de pièce est utilisé pour maintenir la pièce, il ne doit être placé que d’un côté de la lame. La pièce doit être libre d’un côté de la lame afin qu’elle ne risque pas de la bloquer. Un pincement de la lame dans la pièce causerait le calage du moteur et un rebond. Le blocage de la lame peut entraîner des blessures graves.
NE JAMAIS se déplacer l’ajustement de pièce ou marque à n’importe quel angle de coupe pendant que la scie court et la lame tourne. N’importe quelle erreur peut avoir pour résultat le contact avec la lame causant des blessures graves.
Ne pas couper de pièces étroites au moyen du dispositif de coulissement. Le non-respect de cet avertissement pourrait entraîner des blessures graves.
Bien serrer le bouton de verrouillage du coulissement lors de coupes non coulissantes. Si le bouton est mal serré, la tête de la scie peut bouger durant la coupe.
POUR COUPES D’ONGLETS / TRANSVERSALES
Voir les figures 27 et 28. La coupe est effectuée en travers du grain de la pièce de bois. Pour effectuer une coupe transversale droite, la table à onglet doit être réglée sur 0°. Les coupes d’onglets sont réalisées en réglant la table sur tout angle autre que 0°. NOTE : Il peut être nécessaire d’ajuster le guide coulissant partiel pour assurer un dégagement suffisant avant d’effectuer la coupe. Glisser la tête de la scie complètement vers l’arrière et serrer fermement le bouton de verrouillage de coulissement. Relever complètement le bras de la scie. Desserrer la poignée de verrouillage d’angle d’environ un demi-tour et presser le levier de verrouillage à encliquetage. Tourner le bras de commande de manière à aligner le pointeur sur la graduation correspondant à l’angle désiré. Relâcher le levier de verrouillage à encliquetage puis serrer le bouton de verrouillage d’onglet pour immobiliser la table à onglets. NOTE : Repérer rapidement sur 0°, 15°, 22,5°, 31,6° ou 45° à gauche ou à droite en relâchant le bouton de dégagement à encliquetage tout en tournant le bras de commande. Le bras UTILISATION BRIDE DE SERRAGE
BOUTON DE VERROUILLAGE DE COULISSE22 − Français de commande reposera automatiquement dans l’un des crans d’arrêt situé sur la base de la table à onglets. Placer la pièce à couper à plat sur la table à onglet, l’un de ses bords solidement appuyé contre le guide. Si la planche est voilée, placer le côté convexe contre le guide. Si le bord concave d’une pièce est placé contre le guide, la pièce peut se refermer sur la lame en fin de coupe et la bloquer. Voir les figures 41 et 42. Lors de la coupe de planches ou de moulures longues, soutenir l’extrémité libre de la pièce avec un chevalet à rouleau ou un plan de travail se trouvant au même niveau que la scie. Voir la figure 32. Abaisser la lame et aligner la ligne de coupe sur la pièce avec le bord de la lame de scie ou l’ombre de la lame. Saisir fermement la pièce d’une main et la caler contre le guide. Dans la mesure du possible, utiliser la bride de serrage de pièce ou un serre-joint pour maintenir la pièce. Avant de mettre la scie en marche, effectuer un essai à vide, afin de s’assurer qu’aucun problème ne se présentera lorsque la coupe est effectuée. Saisir fermement le manche de la scie. Enfoncer le levier de verrouillage et puis serrer la gâchette. Attendre quelques secondes que la lame atteigne sa vitesse de rotation maximale. Abaisser lentement la lame sur la pièce. Relâcher la gâchette et attendre l’arrêt complet de la lame avant de la relever de la pièce et de retirer la pièce de la table à onglet.
Voir le figure 29. Une coupe en biseau est réalisée en travers du grain de la pièce, avec la lame en biais. Pour effectuer une coupe en biseau droite, la table à onglets doit être réglée sur 0° et la lame entre 0° et 45°. NOTE : Il peut être nécessaire d’ajuster le guide coulissant partiel pour assurer un dégagement suffisant avant d’effectuer la coupe. Glisser la tête de la scie complètement vers l’arrière et serrer fermement le bouton de verrouillage de coulissement. Tirer l’axe de verrouillage du bras et relever ce dernier complètement. Desserrer la poignée de verrouillage d’angle d’environ un demi-tour et presser le levier de verrouillage à encliquetage. Tourner le bras de commande jusqu’à ce que l’indicateur d’échelle soit en position 0°. Relâcher le levier de verrouillage à encliquetage, engageant de cran d’arrêt, puis serrer le bouton de verrouillage d’onglet pour immobiliser la table à onglets. NOTE : La scie peut être réglée rapidement sur 0, 15, 22,5, 31,6 ou 45° à gauche ou à droite en relâchant le levier de verrouillage à encliquetage tout en tournant le bras de commande. Le bras de commande s’insérera automatiquement dans l’une des encoches de butée positive de la base de la table à onglets. Desserrer le bouton de verrouillage d’angle de biseau et régler le bras de la scie sur l’angle désiré. L’angle de biseau est réglable de 0° à 45°. Fig. 29
Aligner le point de repère sur la graduation correspondant à l’angle désiré. Une fois le bras réglé sur l’angle désiré, serrer fermement le bouton de verrouillage de biseau. Placer la pièce à couper à plat sur la table à onglets, l’un de ses bords solidement appuyé contre le guide. Si la planche est voilée, placer le côté convexe contre le guide. Si le bord concave d’une pièce est placé contre le guide, la pièce peut se refermer sur la lame en fin de coupe et la bloquer. Voir les figures 41 et 42. Lors de la coupe de planches ou de moulures longues, soutenir l’extrémité libre de la pièce avec un chevalet à rouleau ou un plan de travail se trouvant au même niveau que la scie. Voir la figure 32. Abaisser la lame et aligner la ligne de coupe sur la pièce avec le bord de la lame de scie ou l’ombre de la lame. Saisir fermement la pièce d’une main et la caler contre le guide. Dans la mesure du possible, utiliser la bride de serrage optionnelle ou un serre-joint pour maintenir la pièce. Avant de mettre la scie en marche, effectuer un essai à vide, afin de s’assurer qu’aucun problème ne se présentera lorsque la coupe est effectuée. Saisir fermement le manche de la scie. Enfoncer le levier de verrouillage et puis serrer la gâchette. Attendre quelques secondes que la lame atteigne sa vitesse de rotation maximale. Abaisser lentement la lame sur la pièce. Relâcher la gâchette et attendre l’arrêt complet de la lame avant de la relever de la pièce. Attendre que le frein électrique ait complètement stoppé la lame avant de retirer la pièce de la table. BRIDE DE SERRAGE
Voir les figures 30 et 31. Une coupe d’onglet composé consiste à utiliser un angle d’onglet et un angle de biseau simultanément. Ce type de coupe est utilisé pour la réalisation de cadres, de boîtes à pans inclinés et certains travaux de charpente. Pour effectuer ce type de coupe, le bras de commande de la table doit être réglé sur l’angle d’onglet désiré et la scie doit être inclinée sur l’angle de biseau correct. Le plus grand soin doit être apporté aux réglages pour onglets composés, du fait de l’interaction des deux réglages d’angle. Les réglages d’angles d’onglet et de biseau sont relationnels. Tout changement de l’angle d’onglet affecte le réglage de l’angle de biseau. De même, tout changement de l’angle de biseau affecte le réglage de l’angle d’onglet. Plusieurs réglages peuvent s’avérer nécessaires pour obtenir la coupe désirée. Le premier réglage d’angle doit être vérifié après avoir effectué le second, étant donné que ce second réglage affecte le premier. Une fois les réglages correct pour une coupe désirée obtenus, toujours effectuer une coupe d’essai sur une chute avant de couper la pièce définitive. NOTE : Il peut être nécessaire d’ajuster le guide coulissant partiel pour assurer un dégagement suffisant avant d’effectuer la coupe. Glisser la tête de la scie complètement vers l’arrière et serrer fermement le bouton de verrouillage de coulissement. Tirer l’axe de verrouillage du bras et relever ce dernier complètement. Desserrer la poignée de verrouillage d’angle d’environ un demi-tour et presser le levier de verrouillage à encliquetage. Tourner le bras de commande de manière à aligner le pointeur sur la graduation correspondant à l’angle désiré. Relâcher le levier de verrouillage à encliquetage puis serrer le bouton de verrouillage d’onglet pour immobiliser la table à onglets. Desserrer le bouton de verrouillage d’angle de biseau et régler le bras de la scie sur l’angle désiré. L’angle de biseau est réglable de 0° à 45°. Une fois le bras de scie réglé à l’angle désiré, serrer fermement le bouton de verrouillage de biseau. Vérifiez à nouveau l’angle de coupe d’onglet. Faites une coupe d’essai dans une chute. Placez la pièce à plat sur la table d’onglet, l’un des bords bien placé contre le guide. Si la pièce est gauchie, placez le côté convexe contre le guide. Si le bord concave de la pièce se trouve contre le guide, la pièce pourrait s’affaisser à la fin de la coupe et coincer la lame. Voir les figures 41 et 42. Lors de la coupe de longues pièces ou moulures, retenez l’extrémité opposée de la pièce avec un support à rouleau ou une surface de travail de niveau avec la table de la scie. Voir la figure 32. Abaisser la lame et aligner la ligne de coupe sur la pièce avec le bord de la lame de scie ou l’ombre de la lame. Saisir fermement la pièce d’une main et la caler contre le guide. Dans la mesure du possible, utiliser la bride de serrage de pièce ou un serre-joint pour maintenir la pièce.
Fig. 30 Fig. 31 BRIDE DE SERRAGE DE PIÈCE UTILISATION24 − Français Avant de mettre la scie en marche, effectuer un essai à vide, afin de s’assurer qu’aucun problème ne se présentera lorsque la coupe est effectuée. Saisir fermement le manche de la scie. Enfoncer le levier de verrouillage et puis serrer la gâchette. Attendre quelques secondes que la lame atteigne sa vitesse de rotation maximale. Abaissez lentement la lame dans la pièce pour la couper. Relâcher la gâchette et attendre l’arrêt complet de la lame avant de la relever de la pièce et de retirer la pièce de la table à onglet.
SUPPORT DE PIÈCES LONGUES
Voir la figure 32. Les pièces longues nécessitent un support additionnel. Les supports doivent être placés sous la pièce, de manière à ce qu’elle ne fléchisse pas. Les supports doivent permettre à la pièce de reposer à plat sur la base de la scie et la table pendant la coupe. Dans la mesure du possible, utiliser bride de serrage de pièce ou serre-joint pour maintenir la pièce.
Ne jamais couper en tirant la scie vers soi car la lame pourrait grimper sur le haut de la pièce et se déplacer vers l’opérateur. Le non-respect de cet avertissement pourrait entraîner des blessures graves. COUPE À COULISSEMENT Voir les figures 33 et 34. La capacité de coupe par coulissement permet de couper des morceaux ayant jusqu’à 38,10 mm (1-1/2 po) d’épaisseur et 234,95 mm (9-1/4 po) de largeur. Avec la scie à l’arrêt, tirer le bras de la scie vers l’avant. Mettre la scie en marche (laisser la lame atteindre la vitesse maximum) puis pousser la lame vers le bas sur la pièce à travailler puis vers l’arrière de la scie pour faire la coupe. Les coupes peuvent être réalisées en poussant la lame de la scie à l’écart de soi et vers le rapporteur de biseau à l’arrière de la scie et en s’arrêtant lorsque la position arrière complète a été atteinte après chaque coupe. Lorsque la scie est en marche, NE JAMAIS tirer la lame de la scie vers soi ou vers l’avant de la scie. Relever complètement le bras de la scie. Placer la pièce à couper à plat sur la table à onglet, l’un de ses bords solidement appuyé contre le guide. Si la planche est voilée, placer le côté convexe contre le guide. Si le bord concave d’une pièce est placé contre le guide, la pièce peut se refermer sur la lame en fin de coupe et la bloquer. Voir les figures 41 et 42. Lors de la coupe de planches ou de moulures longues, soutenir l’extrémité libre de la pièce avec un chevalet à rouleau ou un plan de travail se trouvant au même niveau que la scie. Voir la figure 32. Abaisser la lame et aligner la ligne de coupe sur la pièce avec le bord de la lame de scie ou l’ombre de la lame. Desserrer le bouton de verrouillage de coulissement en le tournant dans le sens inverse des aiguilles d’une montre. Fig. 32 Fig. 33 PIÈCE LONGUE
SUPPORTS DE LA PIÈCE
COUPE À COULISSEMENT
DU COULISSEMENT Saisir fermement la pièce d’une main et la caler contre le guide. Dans la mesure du possible, utiliser la bride de serrage de pièce ou un serre-joint pour maintenir la pièce. Avant de mettre la scie en marche, effectuer un essai à vide, afin de s’assurer qu’aucun problème ne se présentera lorsque la coupe est effectuée. Avec la scie à l’arrêt, saisir fermement la poignée de la scie et tirer la scie vers l’avant jusqu’à ce que l’arbre de la lame (centre de la lame de la scie) soit au-delà de l’avant de la UTILISATION25 − Français ALIGNER LA PLINTHE AVEC
LA TABLE D’ONGLETS pièce à travailler ou jusqu’à ce que la scie soit complètement déployée. Enfoncer le levier de verrouillage et puis serrer la gâchette. Attendre quelques secondes que la lame atteigne sa vitesse de rotation maximale. Abaisser lentement la lame sur et au travers du bord avant de la pièce. Pousser la poignée de la scie à l’écart de soi et vers le rapporteur de biseau à l’arrière de la scie. Relâcher la gâchette et attendre l’arrêt complet de la lame avant de la relever de la pièce et de retirer la pièce de la table à onglet. NOTE : La coupe est effectuée en travers du grain de la pièce de bois. Pour effectuer une coupe transversale droite, la table à onglet doit être réglée sur 0°. Les coupes d’onglets sont réalisées en réglant la table sur tout angle autre que 0°.
COMMENT FABRIQUER UNE GUIDE
AUXILIAIRE Voir la figure 35. Selon la taille et la position de la pièce à travailler, certaines coupes inhabituelles peuvent bénéficier d’un soutien supplémentaire fourni par un guide auxiliaire. Les trous fournis dans le guide d’onglet sont utilisés pour fixer le guide auxiliaire en place. NOTE : Le guide auxiliaire ne peut être utilisé que lorsque le biseau est réglé à 0°. Lorsqu’une coupe biseautée est effectuée, le guide auxiliaire DOIT être retiré. Pour fixer le guide auxiliaire à la scie : Desserrer la vis du guide et déplacer le guide à onglets coulissant partiel vers la lame de telle sorte que les trous soient visibles. Placer un morceau de bois de 254 mm (10 po) contre le guide d’onglets en l’alignant avec le bord gauche de la table d’onglets. NOTE: La hauteur et l’épaisseur appropriés du guide varieront selon l’angle de la scie à onglets et les matériaux à couper. Bien serrer le bois contre le guide avec des pinces et y insérer des vis à bois à partir de l’arrière du guide dans les deux trous et dans le guide auxiliaire. Au besoin, percer un trou dans le bois avant d’insérer les vis pour éviter que le bois fende. Retirer les pinces. NOTE : S’assurer que les vis utilisées pour fixer le guide auxiliaire ne passent pas à travers la face avant du guide, ont une tête plate pour laisser le guide à onglets coulissant partiel se déplacer librement et que les vis ne se retrouveront pas sur la trajectoire de la lame à cause de leur longueur, dans quelque angle que ce soit. Remettre le guide à onglets coulissant partiel en position initiale, afin qu’il ne soit plus dans le chemin de la lame. Faire une coupe entière à gauche à l’aide du guide auxiliaire. NOTE : Vérifier qu’il n’y a pas d’interférence entre le guide auxiliaire et la protection de lame inférieure. Corriger toute interférence avant de continuer. Répéter les étapes avec une deuxième plinthe en l’alignant avec le côté droit de la table d’onglets. COUPE À COULISSEMENT Fig. 34 Fig. 35 POUSSER VERS
Le tableau des réglages d’angles ci-dessous est conçu pour faciliter les réglages. Les coupes composées étant les plus difficiles à réaliser, des essais doivent être effectués sur des chutes et la coupe définitive ne doit être effectuée qu’après mûre réflexion et planification. ANGLE
1. Bord supérieur de la moulure contre le guide
2. Angle d’onglet réglé à droite sur 31,62°
3. Conserver la section gauche de la pièce
coupée 33.85° Coin intérieur, côté droit
1. Bord inférieur de la moulure contre le guide
2. Angle d’onglet réglé à gauche sur 31,62°
3. Conserver la section gauche de la pièce
coupée 33.85° Coin extérieur, côté gauche
1. Bord inférieur de la moulure contre le guide
2. Angle d’onglet réglé à gauche sur 31,62°
3. Conserver la section droite de la pièce coupée
33.85° Côté droit, coin extérieur
1. Bord supérieur de la moulure contre le guide
2. Angle d’onglet réglé à droite sur 31,62°
3. Conserver la section droite de la pièce coupée
COUPE DE MOULURE COURONNÉE
Cette scie à onglets est idéale pour la coupe de moulures couronnées. En général, les scies à onglets sont préférables à tout autre outil pour la coupe de moulures couronnées. Pour un ajustage adéquat, les moulures couronnées doivent être coupées avec une précision extrême. Les deux surfaces de contact d’une section de moulure couronnée se fixant à plat sur le plafond et le mur d’une pièce, à des angles qui, lorsqu’ils sont additionnés, totalisent exactement 90°. La plupart des moulures couronnées présentent un angle supérieur arrière (partie reposant à plat contre le plafond) de 52° et un angle inférieur arrière (partie reposant à plat sur le mur) de 38°. POSE DE LA MOULURE À PLAT SUR LA TABLE À ONGLETS Voir la figure 36. Pour effectuer une coupe à 90° intérieure ou extérieure précise selon cette méthode, poser la moulure avec sa face arrière large à plat sur la table, contre le guide. Lors du réglage des angles d’onglets et de biseaux pour les onglets combinés, se rappeler que les réglages sont inter- dépendants : la modification d’un angle modifie également l’autre angle. Se rappeler également que les angles de moulures couronnées doivent être extrêmement précis et qu’ils sont difficiles à obtenir. Étant donné que ces angles peuvent très facilement être faussés, tous les réglages doivent être vérifiés en effectuant une coupe d’essai sur une chute. En outre, la plupart des murs ne présentant pas des angles d’exactement 90°, il est nécessaire d’ajuster les réglages en conséquence. Lors de la coupe d’une moulure couronnée à l’aide de cette méthode, l’angle de biseau doit être réglé à 33,85°. L’angle PLAFOND
Voir les figures 37 à 39. NOTE : Cette méthode de coupe s’applique à la moulure couronnée ayant jusqu’à 87,73 mm (3-3/8 po) de hauteur, avec l’utilisation du guide auxiliaire (comme décrit à la page 26). Ne pas essayer de couper une moulure plus large que 87,73 mm (3-3/8 po) de hauteur. NOTE : Il peut être nécessaire d’ajuster le guide coulissant partiel pour assurer un dégagement suffisant avant d’effectuer la coupe. Assembler et fixer le guide auxiliaire comme montré à la figure 35. Desserrer le bouton de verrouillage de la coulisse. Glisser la scie vers l’avant ou l’arrière pour aligner la flèche de l’indicateur pour moulure couronnée avec la flèche de l’assemblage de pivot et bien serrer le bouton de verrouillage du coulissement. Régler l’angle de biseau à 0° et l’angle d’onglet à 45° vers la droite ou la gauche (pour faire des coins à 90°). Embriquer et immobiliser fermement la moulure couronnée contre le guide longitudinal en utilisant une pince à ressort et maintenir fermement la moulure couronnée. Avant de mettre la scie en marche, effectuer un exercice général pour s’assurer qu’aucun problème ne se produira lors de la coupe. Saisir fermement le manche de la scie. Enfoncer le levier de verrouillage et puis serrer la gâchette. Attendre quelques secondes que la lame atteigne sa vitesse de rotation maximale. Abaisser lentement la lame sur la moulure couronnée et traverser celle-ci. PINCE À RESSORT PINCE À RESSORT
Voir la figure 40. NOTE : Il peut être nécessaire d’ajuster le guide coulissant partiel pour assurer un dégagement suffisant avant d’effectuer la coupe. Placer l’angle de biseau à 0° et l’angle d’onglet à 45° vers la gauche ou la droite. (Pour faire des coins à 90°.) Placer et fixer la moulure de base verticalement sur le guide à l’aide de la pince à ressort, et bien tenir la moulure de base. NOTE : Pour éviter l’interférence entre la moulure de base et le moteur lorsqu’on la coupe ou qu’on la taille à un angle de 45° vers la droite, la moulure ne devrait pas être placée à plus de 12,70 mm (1/2 po) par-dessus la plaque à rainure. Avant de mettre la scie en marche, faire un essai de coupe pour s’assurer qu’aucun problème ne surviendra pendant la coupe. Saisir fermement le manche de la scie. Enfoncer le levier de verrouillage et puis serrer la gâchette. Attendre quelques secondes que la lame atteigne sa vitesse de rotation maximale. Abaisser lentement la lame sur la moulure de base pour la couper.
COUPE DE PIÈCES VOILÉES
Voir les figures 41 et 42. Lors de la coupe d’une pièce voilée, toujours s’assurer que son bord convexe est placé contre le guide, comme le montre la figure 41. CORRECT Fig. 40 Fig. 41 UTILISATION30 − Français Si une pièce voilée est placée dans le mauvais sens, comme illustré à la figure 42, elle pincera la lame vers la fin de la coupe.
Pour éviter les risques de rebond et de blessures graves, ne jamais placer le bord concave d’une pièce voilée ou déformée contre le guide.
FIXATION DE PIÈCES LARGES
Voir la figure 43. Les pièces larges, de dimensions telles que 51 x 152 mm (2 x 6 po) nominale, doivent être assujetties avec baride de serrage de pièce comme illustré à la figure 43.
Avant d’effectuer tout réglage, s’assurer que l’outil est débranché. Le non respect de cet avertissement pourrait entraîner des blessures graves. La scie à onglets composés a été réglée en usine pour effectuer des coupes très précises. Toutefois, certains composants peuvent avoir été désalignés pendant le transport. En outre, après un certain temps des réglages s’avéreront probablement nécessaires, du fait de l’usure. Une fois la scie déballée, vérifier les réglages indiqués ci-dessous avant de l’utiliser. Effectuer tous les réglages nécessaires et vérifier périodiquement l’alignement des pièces pour s’assurer que la scie effectue des coupes précises. INCORRECT PLANCHE LARGE Fig. 43 Fig. 42 UTILISATION31 − Français
ONGLETS À 45° RÉGLAGES
NOTE : Ces réglages ont été effectués en usine et n’ont normalement pas besoin d’être refaits.
RÉGLAGE DU PIVOT DE BRAS
Le bras de la scie doit se relever complètement de lui-même. Si le bras de la scie ne se relève pas de lui-même ou si les articulations présentent du jeu, faire réparer la scie par le CENTRE DE RÉPARATIONS le plus proche.
RÉGLAGE DU PIVOT DE BISEAU
La scie à onglets composés doit biseauter facilement en dévissant le bouton de verrouillage de biseau. Si le mouvement est restreint ou si les articulations présentent du jeu, faire réparer la scie par le CENTRE DE RÉPARATIONS le plus proche.
RÉGLAGES DE BUTÉE POSITIVE
Voir la figure 44. NOTE : Ces réglages ont été effectués en usine et n’ont normalement pas besoin d’être refaits.Réglage : Retirer le bloc-piles.. Desserrer le bouton de verrouillage d’angle de biseau en le tournant dans le sens inverse des aiguilles d’une montre. Mettre la lame perpendiculaire à la table à onglets, comme décrit au chapitre « Assemblage » de ce manuel. Si la lame n’est pas à angle droit, serrer fermement l’écrou de blocage et serrer ou desserrer la vis de réglage de butée positive avec de la clé de lame fournie. Resserrer le bouton de verrouillage de biseau. Vérifier de nouveau l’alignement de la lame sur la table. NOTE : La procédure ci-dessus peut être utilisée pour vérifier l’alignement de la lame sur la table à 0° et 45°.La scie présente plusieurs indicateur d’échelle. Une fois les réglages d’alignement effectués, il peut être nécessaire de desserrer les vis indicateur pour les régler à zéro. Voir les figures 21 et 22. ÉCROU DE BLOCAGE ÉCROU DE BLOCAGE
Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager le produit.
Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1 lors de l’utilisation de produit. Si une opération dégage de la poussière, porter également un masque anti-poussière.
Avant d’effectuer tout réglage, s’assurer que l’outil est débranché. Le non respect de cet avertissement pourrait entraîner des blessures graves.
Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.
Ne jamais laisse de liquides tels que le fluide de freins, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves. Les outils électriques utilisés sur la fibre de verre, le placoplâtre, les mastics de bouchage ou le plâtre s’usent plus vite et sont susceptibles de défaillance prématurée car les particules et les éclats de fibre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. Il est donc déconseillé d’utiliser cet outil de façon prolongée sur ces types de matériaux. Toutefois, si l’outil a été utilisé sur l’un de ces matériaux, il est extrêmement important de le nettoyer à l’air comprimé. LUBRIFICATION Tous les roulements de cet outil sont garnis d’une quantité de graisse de haute qualité, suffisante pour la durée de vie de l’outil, dans des conditions d’utilisation normales. Aucune autre lubrification n’est donc nécessaire.2 − Español
