WSLK 95 LS G - Hotte WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante et filtrante
Marque	Whirlpool
Modèle	WSLK 95 LS G
Hauteur	13,3 cm
Largeur	89,9 cm
Profondeur	51 cm
Poids	Environ 15 kg
Alimentation électrique	230 V ~ 50 Hz
Diamètre du conduit d'évacuation	12,5 cm
Puissance d'aspiration	3 vitesses (min, med, max)
Éclairage	LED 2,5 W (E14 max)
Type de commande	Boutons poussoirs
Filtre anti-graisse	Métallique, lavable (au moins 1 fois par mois)
Filtre à charbon actif	Pour version filtrante, à remplacer tous les 4 mois
Distance minimale au-dessus de la cuisson	60 cm (électrique) / 75 cm (gaz ou mixte)
Utilisation	Domestique uniquement
Installation	Par deux personnes minimum, personnel qualifié
Entretien du filtre anti-graisse	Lavage mensuel à la main ou au lave-vaisselle (cycle court)
Remplacement de l'ampoule	LED 2,5 W E14, démonter la grille
Version d'utilisation	Aspirante par défaut, filtrante avec kit accessoire (non fourni)
Sécurité	Arrêt automatique en cas de problème, déconnexion requise avant entretien

FOIRE AUX QUESTIONS - WSLK 95 LS G WHIRLPOOL

Comment nettoyer le filtre anti-graisse de ma hotte Whirlpool WSLK 95 LS G ?

Le filtre anti-graisse métallique doit être nettoyé au moins une fois par mois. Utilisez un détergent non agressif, à la main ou au lave-vaisselle à basse température et cycle court. Pour le démonter, tirez la poignée de décrochement à ressort.

Comment remplacer le filtre à charbon de la hotte ?

Le filtre à charbon actif est utilisé en version filtrante. Il doit être remplacé tous les 4 mois maximum. Pour le changer, retirez d'abord les filtres anti-graisse, puis montez les filtres à charbon en tournant dans le sens des aiguilles d'une montre jusqu'au blocage.

Comment changer l'ampoule de la hotte Whirlpool WSLK 95 LS G ?

Débranchez d'abord l'appareil. Assurez-vous que l'ampoule est froide. Remplacez-la par une ampoule LED de 2,5 W maximum avec culot E14. Pour accéder, démontez la grille, puis remontez-la après le changement.

Que faire si ma hotte ne fonctionne plus ?

Vérifiez d'abord l'absence de coupure de courant et qu'une vitesse a été sélectionnée. Si la hotte s'éteint pendant l'utilisation, débranchez-la 5 secondes puis rebranchez. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser la hotte en version filtrante sans évacuation extérieure ?

Oui, la hotte peut être utilisée en version filtrante. Vous devez installer un kit accessoire avec filtre à charbon actif (non fourni) pour recycler l'air dans la pièce.

Quelle distance minimale doit-il y avoir entre la hotte et la table de cuisson ?

La distance minimale est de 60 cm pour une cuisinière électrique et de 75 cm pour une cuisinière à gaz ou mixte. Respectez toujours la distance indiquée par le fabricant de la cuisinière si elle est supérieure.

Comment installer correctement la hotte Whirlpool WSLK 95 LS G ?

L'installation doit être effectuée par deux personnes ou plus, idéalement par un personnel qualifié. Utilisez les vis fournies et respectez les distances minimales. Assurez-vous que la hotte est correctement fixée et que le conduit d'évacuation (en version aspirante) est bien raccordé.

Quelle est la différence entre version aspirante et version filtrante ?

En version aspirante, l'air est évacué vers l'extérieur via un conduit. En version filtrante, l'air est filtré par un filtre à charbon actif puis renvoyé dans la pièce. La hotte est livrée par défaut en version aspirante.

À quelle fréquence faut-il nettoyer la hotte ?

Le nettoyage extérieur et intérieur doit être effectué au moins une fois par mois. Le filtre anti-graisse métallique doit être lavé mensuellement. Le filtre à charbon actif doit être remplacé tous les 4 mois.

La hotte Whirlpool WSLK 95 LS G est-elle adaptée à un usage professionnel ?

Non, cet appareil est uniquement destiné à un usage domestique et à des applications similaires (cuisines de magasins, bureaux, etc.). Il ne convient pas à un usage professionnel intensif.

MODE D'EMPLOI WSLK 95 LS G WHIRLPOOL

Höhe (cm)	Breite (cm)	Tiefe (cm)	Ø des Abluftrohrs (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l' apparéil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas journé avec l'appareil.
• Le nettoyage et l'entretien par l'utilier ne doit pas etre effectués par des enfants sans surveillance.
• La piece doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'accendie.
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causeur un incendie, par consequent, il est deconseilé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu. AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.

• En ce qui concome les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
  Lair no doit pas etre envoy e dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocoléctique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation foumies avec le produit pour l'installation, ou, si non foumies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agrée ou du personnel qualifié.

ATTENTION!

Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
- Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un systeme de commande a distance separé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION : l'appareil ne peut etre mis en marche par le biais d'un dispositif exteme ou d'un systeme de commande a distance separé.
Cet apparéil n'est pas destiné à un usage professionnel. Ne pas utiliser l'appareil à l'extérieur.
Pour éviter le risque de lésions personnelles, l'appareil doit être déplaced et installé par deux ou plusieurs personnes.
L'installation, complenant eventuellement aussi les raccords pour l'alimentation hydriques (si prevus) et les branchements electriques, et les interventions de réparation doivent être effectuels par un personnel qualifié.

Après avoir complété l'installation, conserver le matériel d'emballage (plastique, polystyrene, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de chocolélectrique.

Comme indiqué par le symbole, le matériel d'emballage est 100% recyclable

La hotte peut avoir des configurations esthetiques differentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnels ; - des femmes ; - l'utilisation par les clients des hotels, motels et autres environnementes à caractère résidentiel ; - des environnementés du type,chambre d'hôtes.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
  Veuillez lre attentivement les instructions, you couvrez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y aaucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

La distance minimum entre la superficie de support des recipiens sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas etre inférieure a 60cm dans le cas de cuisinières electriques et de 75cm dans le cas de cuisinières a gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est presente, branche la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz dernus que le cable d'alimentation soit monte correctement.

Si le cable n'est pas équipé d'une fiche,branchez les fils selon le tableau suivant:

Tension principale et fréquence

Se référer à la valeur indiquée sur l'étiquette des caractéristiques

l'intérieur de la hotte.

Branchement des fils

N:bleu

L:brun

Changement du cable d'alimentation

La hotte est pourvue d'un cable d'alimentation special; en cas de deterieration du cable, en demander un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Eviter les variations excessives de section du tuyau.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Notre hotte est prete pour etre utilise en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vénfier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les infomations pour la transformation de la hotte de version aspirante a version filtrante sont deja containues dans ce manuel.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pierce.

Pour utiliser la hotte dans cette version, vous doivent acceder un système de filtrage supplémentaire basé sur charbon actif.

COMMANDES

La hotte est equipee d'un panneau de controle doted'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. ON/OFF lumières
b. OFF moteurs
c.-d.-e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules deGRAisse issues de la cuisson.

Le cadre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lavevaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

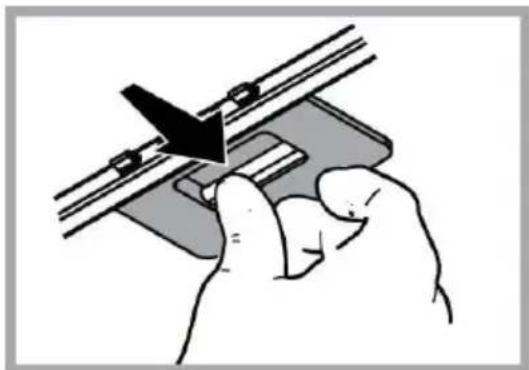

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un employe plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré àGRAISSES. Il est nécessaire de changer le filtré après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénérez.

Retirez les filtresGRAISSES.

Montez les filtres de façon qu'ils recouvent le moteur

Contrôlez que les chevilles R Presentses sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtres graisses.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remonter la grille.

Remplacer I'ampoule brulee.

Utiliser uniquement des ampoules LED de 2,5W-E14 (maximum).

Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1e").

Remonter la grille.

ÉLIMINATION

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet appariel, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole pré sent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas etait traité comme déchet menager. Il doit par consequent etre remis a un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les nomes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionnerpendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantite de fumée ou de vapeur et n'utiliser la/les vitesse(s) accelerées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtres àGRASSSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotter ne fonctionne pas:
  S'assurer:
• de l'absence de coupure de courant.
• qu'une vitesse a ete selectionnee.
• Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur selectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.

• que le filtré à charbon n'est pas usé (hotte en version filtrante).

• Si la hotte s'eteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Sila hotte ne fonctionne pas correctement, débranche la prise pendant environ 5 secondes, puis rebranche-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Éléments non fournis avec la hotter

Vou puez telecharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données energétiques en :

• Visitant notre site internet docs.whirlpool.eu
  Utilisant le Code QR
• Vous pouvez également contacter notre service après-vente (voir nombre de téléphone dans le livre de garantie). Lorsque vous contactez notre Service, après-vente, veuillesz indiquer les codes visibles sur la plaque signalétique de l'appareil.
