Type de produit	Module BEC (Battery Elimination Circuit) pour modèles RC
Marque	Robbe
Modèle	RO-BEC 12A (réf. 8793)
Tension d'entrée	7 - 25,5 V (2-6S LiPo)
Tension de sortie	Sélectionnable : 5 V / 6 V / 7,4 V
Courant continu (BEC)	12 A
Courant crête (<15 s)	18 A
Dimensions (L x l x h)	59 x 38 x 19 mm
Poids	35 g
Connecteurs d'entrée	XT-60, câble 16 AWG
Connecteurs de sortie	2 x JR (câble 2x20 AWG)
Sélection de tension	Micro-interrupteur à 3 positions
Indicateur de tension	LED : jaune (5 V), jaune/rouge (6 V), rouge (7,4 V)
Protections intégrées	Surintensité, surchauffe
Rendement maximal	Jusqu'à 93 %
Application	Modèles RC (avions, hélicoptères, voitures, bateaux) avec servos HV
Installation	Fixation par bande Velcro ou serre-câbles, bien ventilé, éloigné du récepteur
Garantie	24 mois (garantie légale), contacter le revendeur

FOIRE AUX QUESTIONS - RO-BEC 12A ROBBE

Comment sélectionner la tension de sortie sur le RO-BEC 12A ?

Utilisez le micro-interrupteur à 3 positions situé sur le module. La LED indique la tension : jaune = 5 V, jaune/rouge = 6 V, rouge = 7,4 V. Assurez-vous que la tension choisie est compatible avec votre récepteur et vos servos.

Quels types de récepteurs sont compatibles avec le RO-BEC 12A ?

Le RO-BEC 12A est compatible avec la plupart des récepteurs RC dotés d'une prise JR (broches standard). Il fournit une tension stabilisée de 5, 6 ou 7,4 V, idéale pour les récepteurs et servos HV.

Comment installer le RO-BEC 12A dans mon modèle ?

Fixez le module à un endroit bien ventilé, de préférence éloigné du récepteur, à l'aide d'une bande Velcro auto-adhésive ou de serre-câbles. Connectez les connecteurs JR à un emplacement libre sur le récepteur (deux emplacements disponibles). Branchez la batterie sur le connecteur XT-60.

Quelle est la plage de tension d'entrée du RO-BEC 12A ?

La tension d'entrée est comprise entre 7 et 25,5 V, ce qui correspond à des batteries LiPo de 2 à 6 cellules (2S à 6S).

Le RO-BEC 12A protège-t-il contre les surcharges et la surchauffe ?

Oui, le module intègre des protections contre les surintensités et la surchauffe, garantissant une utilisation sûre dans les conditions normales.

Que faire si la LED du RO-BEC 12A ne s'allume pas ?

Vérifiez d'abord la connexion de la batterie d'entrée (XT-60) et la polarité. Assurez-vous que la tension d'entrée est dans la plage autorisée. Si le problème persiste, contactez votre revendeur.

Puis-je utiliser le RO-BEC 12A avec des servos standards 5 V ?

Oui, il suffit de régler le micro-interrupteur sur 5 V (LED jaune). Attention : ne pas dépasser la tension nominale de vos servos.

Quelle est la différence entre le RO-BEC 12A et le RO-BEC 8A ?

Le RO-BEC 12A (réf. 8793) offre un courant continu de 12 A (crête 18 A) et utilise un micro-interrupteur pour la sélection de tension. Le RO-BEC 8A (réf. 8792) a un courant continu de 8 A (crête 12 A) et utilise un cavalier avec une broche EN pour activer/désactiver le BEC.

Comment puis-je obtenir la notice complète du RO-BEC 12A ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en laissant votre email.

Quelle est la durée de garantie du RO-BEC 12A et comment l'appliquer ?

La garantie légale est de 24 mois. Pour faire valoir un droit de garantie, contactez votre revendeur avec la preuve d'achat et une description du défaut. Le transport aller-retour est gratuit sous conditions.

MODE D'EMPLOI RO-BEC 12A ROBBE

„robbe Modellsport“ est une marque déposée.

Sous réserve d'erreurs, de fautes d'impression et de modifications techniques.

Copyright 2020

Robbe Modellsport 2020

Copie et réimpression, même partielle, uniquement avec autorisation écrite.

Par l'intermédiaire de votre revendeur spécialisé ou :

Les RO-BEC sont des modules électroniques pour les modèles RC de toutes sortes.

Afin de répondre aux exigences actuelles, ces modules électroniques BEC disposent d'une tension de sortie sélectionnable de 5, 6 ou 7,4 V pour le fonctionnement avec des servos HV. Les RO-BEC ont une large plage de tension d'entrée de 7-25,5 volts (2-6S LiPo) et atteignent un rendement allant jusqu'à 93%.

Les dimensions et le poids sont maintenus très bas sans sacrifier les fonctions de sécurité telles que la surintensité ou la surchauffe. Quatre tailles différentes en 4, 6, 8 ou 12A sont disponibles.

Veuillez vous informer à l'avance des charges de courant qui peuvent se produire dans votre modèle.

Installation :

Vous pouvez fixer le RO-BEC à un endroit approprié dans le fuselage du modèle à l'aide d'une bande Velcro auto-adhésive ou de serre-câbles. Assurez-vous d'être le plus loin possible du récepteur et d'un endroit bien ventilé.

Mise en service :

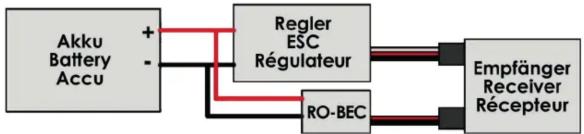

Connectez les connecteurs JR à un (ou deux, 8 et 12A) emplacement libre sur votre récepteur. Avant la mise en service du récepteur, vérifiez la tension de service de votre récepteur et de tous les composants raccordés ! La tension de sortie peut maintenant être sélectionnée en réglant le cavalier.

Le RO-BEC 12A, référence : 8793, dispose d'un petit interrupteur à 3 niveaux pour sélectionner la tension et affiche la sélection via la couleur de la LED : jaune=5V, jaune/rouge=6V et rouge=7.4V.

Le RO-BEC 8A, référence : 8792, a un emplacement de cavalier supplémentaire EN. Avec cavalier, le BEC est désactivé, sans cavalier, le BEC est activé. Il est également possible d'utiliser ici un interrupteur au lieu du cavalier.
