BEDIENUNGSANLEITUNG RO-BEC 12A ROBBE


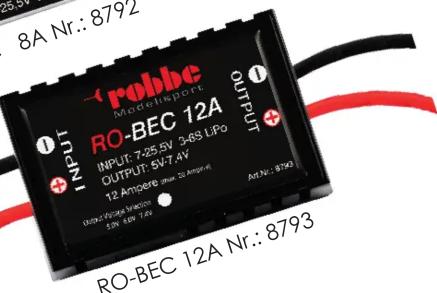

8A Nr.: 8792 RO-BEC 12A INPUT: 7-25.5V 3-6S UPo OUTPUT: 6V-7.4V 12 Amperb (max 32 Ampere) Act No.: 8793 RO-BEC 12A Nr.: 8793INVERKEHRBRINGER / DISTRIBUTOR / MISE SUR LE MARCHÉ
Robbe Modellsport
Industriestraße 10
4565 Inzersdorf im Kremstal
Österreich / Austria / Autriche
Telefon/ Phone/ Téléphone: +43(0)7582/81313-0
Mail/ Email: info@robbe.com
UID Nr.: ATU69266037
„robbe Modellsport“ ist eingetragenes Markenzeichen.
Irrtum, Druckfehler und technische Änderungen vorbehalten.
„robbe Modellsport“ is a registered Trademark.
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. Copy and reprint only with our permission.
Über Ihren Fachhändler oder:
Robbe Modellsport, Industriestraße 10, 4565 Inzersdorf im Kremstal
Die Robbe RO-BEC's sind sehr leistungsfähige separate Spannungsversorgungen für RC Modelle aller Art. Um den heufigen Anforderungen gerecht zu werden verfügen die getakteten Schalt-BEC's über eine wählbare Ausgangsspannung von 5, 6 oder 7,4V für den Betrieb mit HV Servos. Die RO-BEC's haben einen breiten Eingangs spannungsbereich von 7-25,5 Volt (2-6S LiPo) und erreichen einen Wirkungsgrad von bis zu 93%. Die Abmessungen und Gewichte sind sehr geringgehalten, ohne dabei an Sicherheitsfunktionen, wie Überstrom oder -Temperatur zu verzichten. Es stehen vier verschiedene Größen in 4,6,8 oder 12A zur Verfügung. Bitte informieren Sie sich vorab genau zu welchen Strombelastungen es in Ihrem Modell kommen kann.
Einbau:
Sie können das RO-BEC an geeigneter Stelle im Rumpf des Modells mit selbstklebenden Klettband oder Kabelbinder befestigen. Achten Sie auf eine möglichst weite Entfernung zum Empfänger und einen gut belüfteten Ort.
Inbetriebnahme:
Verbinden Sie die JR Stecker mit einem (oder zwei, bei 8 und 12A Version) freien Steckplätzen Ihres Empfängers. Vergewisern Sie sich vor der Inbetriebnahme von der Betriebsspannung Ihres Empfängers und aller angeschlossenen Komponenten! Die Ausgangsspannung kann nun über Setzen des Jumpers gewählt werden.
Das RO-BEC 12A, Art. 8793 besitzt einen kleinen 3-Stufenschalter zur Wahl der Spannung und zeigt die Auswahl über die Farbe der LED an: gelb=5V, gelb/rot=6V und rot=7,4V.
Das RO-BEC 8A, Art. 8792 besitzt einen zusätzlichen Jumper-Steckplatz EN. Durch Aufstecken des Jumpers wird das BEC ausgeschaltet. Ist der Jumper nicht gesetzt, ist das BEC eingeschaltet. Es ist möglich hier anstelle des Jumpers auch ein Schalter zu benutzen.

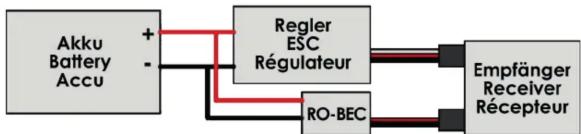

Technische Daten
| RO-BEC 4A RO-BEC 6A RO-BEC 8A RO-BEC 12A | ||||
| Art.-Nr. 8790 8791 8792 | 8793 | |||
| Eingangsspannung 7-25,5V 7-25,5V 7-25,5V 7 | 25,5V | |||
| Ausgangsspannung 5,6 od. 7,4V 5,6 od. 7,4V | 5,6 od. 7,4V 5,6 od. 7 | 4V | ||
| Wahl d. Ausgangssp. | Jumper | Jumper | Jumper | Microschalter |
| BEC Strom, Dauer | 4A | 6A | 8A | 12A |
| BEC Strom, kurz <15s | 6A | 8A | 12A | 18A |
| Maße (LxBxH) | 35x20x5,8mm | 39x21x6mm | 45x22x7,5mm | 59x38x19mm |
| Gewicht | 14g | 14g | 16g | 35g |
| Stecker Eingang | XT-30, 20AWG | XT-30, 20AWG | XT-60, 20AWG | XT-60, 16AWG |
| Stecker Ausgang | JR einfach | JR einfach | JR 2fach, 2x20AWG | JR 2fach, 2x20AWG |
BEDIENUNGSANLEITUNG
GEWÄHRLEISTUNG
Unsere Artikel sind mit den gesetzlich vorgeschriebenen 24 Monaten Gewährleistung ausgestattet. Sollten Sie einen berechtigten Gewährleistungsanspruch geltend machen wollen, so wenden Sie sich immer an Ihren Händler, der Gewährleistungsgeber und für die Abwicklung zuständig ist. Während dieser Zeit werden evtl. auftretende Funktionsmängel sowie Fabrikations oder Materialfehler kostenlos von uns behoben. Weitergehende Ansprüche z. B. bei Folgeschäden, sind ausgeschlossen. Der Transport zu uns muss frei erfolgen, der Rücktransport zu Ihnen erfolgt ebenfalls frei. Unfreie Sendungen können nicht angenommen werden. Für Transportschäden und Verlust Ihrer Sendung können wir keine Haftung übernehmen. Wir empfehlen eine entsprechende Versicherung.
Zur Bearbeitung Ihrer Gewährleistungsansprüche müssen folgende Voraussetzungen erfüllt werden:
- Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei.
• Die Geräte wurden gemäß der Bedienungsanleitung betrieben.
- Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet.
- Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Überlastungen und mechanische Beschädigungen liegen nicht vor.
VERSICHERUNG
Bodengebundene Modelle sind üblicherweise in einer Privathaftpflichtversicherung mitversichert. Für Flugmodelle ist eine Zusatzversicherung oder Erweiterung erforderlich. Überprüfen Sie Ihre Versicherungspolice (Privathaftpflicht) und schließen sie ggf. eine geeignete Versicherung ab.
HAFTUNGSAUSSCHLUSS
Sowohl die Einhaltung der Montage und Betriebsanleitung als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung der Modellbaukomponenten können von Robbe Modellsport nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schaden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zulässig ist die Verpflichtung zur Schadenersatzleistung, gleich aus welchen Rechtsgründen, auf den Rechnungswert der an dem schadensstiftenden Ereignis unmittelbar beteiligten Robbe-Produkten begrenzt.
KOMFORMITÄT
Hiermit erklärt Robbe Modellsport, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung in der Produktdetallansicht oder auf Anfrage. Dieses Produkt kann in allen EU-Ländern betrieben werden.
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Kleingeräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen Union sowie anderen Europäischen Ländern mit separatem Sammelsystem.
