Ecomonoblocco WT 16:9 3D - Poêle Palazzetti - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Poêle à bois Ecomonoblocco WT 16:9 3D, rendement élevé, design moderne.
Dimensions	Dimensions compactes adaptées à divers espaces.
Puissance	Puissance nominale adaptée pour un chauffage efficace.
Utilisation	Facilité d'utilisation avec un système de contrôle intuitif.
Maintenance	Entretien régulier recommandé pour un fonctionnement optimal.
Sécurité	Équipé de dispositifs de sécurité pour prévenir les accidents.
Informations Générales	Idéal pour les utilisateurs recherchant une solution de chauffage efficace et esthétique.

FOIRE AUX QUESTIONS - Ecomonoblocco WT 16:9 3D Palazzetti

Comment allumer le poêle Palazzetti Ecomonoblocco WT 16:9 3D ?

Pour allumer le poêle, ouvrez le tiroir à cendres, assurez-vous que le réservoir de pellets est plein, puis utilisez le bouton d'allumage sur le panneau de contrôle. Suivez les instructions à l'écran pour une mise en route optimale.

Que faire si le poêle ne s'allume pas ?

Vérifiez que le réservoir de pellets est plein et que les pellets ne sont pas coincés. Assurez-vous également que l'alimentation électrique est fonctionnelle et que le thermostat est réglé correctement.

Comment nettoyer le poêle ?

Il est recommandé de nettoyer le poêle une fois par semaine. Retirez les cendres du tiroir, nettoyez la vitre avec un produit adapté et vérifiez les conduits pour éviter l'accumulation de suie.

Quel type de pellets dois-je utiliser ?

Utilisez des pellets de bois de haute qualité, conformes aux normes ENplus ou DINplus, afin d'assurer le meilleur rendement et de minimiser les dépôts dans le poêle.

Comment régler la température du poêle ?

Vous pouvez régler la température via le panneau de contrôle. Utilisez les boutons '+' et '-' pour ajuster la température souhaitée en fonction de vos besoins.

Le poêle émet une odeur désagréable, que faire ?

Une odeur désagréable peut survenir lors de la première utilisation ou si le poêle n'est pas correctement nettoyé. Assurez-vous que le poêle est propre et ventilé correctement. Si l'odeur persiste, contactez un professionnel.

Comment programmer le poêle pour un fonctionnement automatique ?

Accédez au menu de programmation sur le panneau de contrôle. Vous pouvez définir les heures de fonctionnement et la température souhaitée pour chaque jour de la semaine.

Quelle est la durée de vie des pièces du poêle ?

La durée de vie des pièces du poêle peut varier en fonction de l'utilisation et de l'entretien. En général, les composants comme la vis sans fin et la résistance peuvent durer plusieurs années avec un entretien régulier.

Comment obtenir des pièces de rechange pour le poêle ?

Vous pouvez obtenir des pièces de rechange auprès de votre revendeur local Palazzetti ou sur le site officiel de la marque. Assurez-vous de fournir le modèle exact pour garantir la compatibilité.

Le poêle fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal lors du fonctionnement du poêle. Cependant, si vous entendez des bruits inhabituels, vérifiez que la vis sans fin et le ventilateur fonctionnent correctement. En cas de doute, contactez un professionnel.

MODE D'EMPLOI Ecomonoblocco WT 16:9 3D Palazzetti

Le présent manuel fait partie intégrante du produit.

Il est conseillé de lire attentivement les consignes avant l'installation, l'entretien ou l'utilisation du produit.

Traduction des instructions originales

IT

Gentile cliente,

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

INDICE

Utilisateur et Installateur

Installateur

1 INTRODUCTION 6

1.1 Symboles utilisés 6

1.2 Destination d'emploi 6

1.3 Objet et contenu du manuel 6

1.4 Conservation du manuel 6

1.5 Mise à jour du manuel 6

1.6 Généralités 6

1.7 Conformité 7

1.8 Responsabilité du fabricant 7

1.9 Assistance technique et entretien 8

1.10 Pièces détachées 8

1.11 Plaque signalétique 8

1.12 Livraison de l'appareil 8

2 AVERTISSEMENTS POUR LA SÉCURITÉ 9

2.1 Avertissements pour l'installateur 9

2.2 Avertissements pour les techniciens préposés à la maintenance 10

2.3 Avertissements pour l'utilisateur 10

3 CARACTÉRISTIQUES DU COMBUSTIBLE 13

3.1 Caractéristiques du combustible 13

4 CONNAÎTRE LE PRODUIT 14

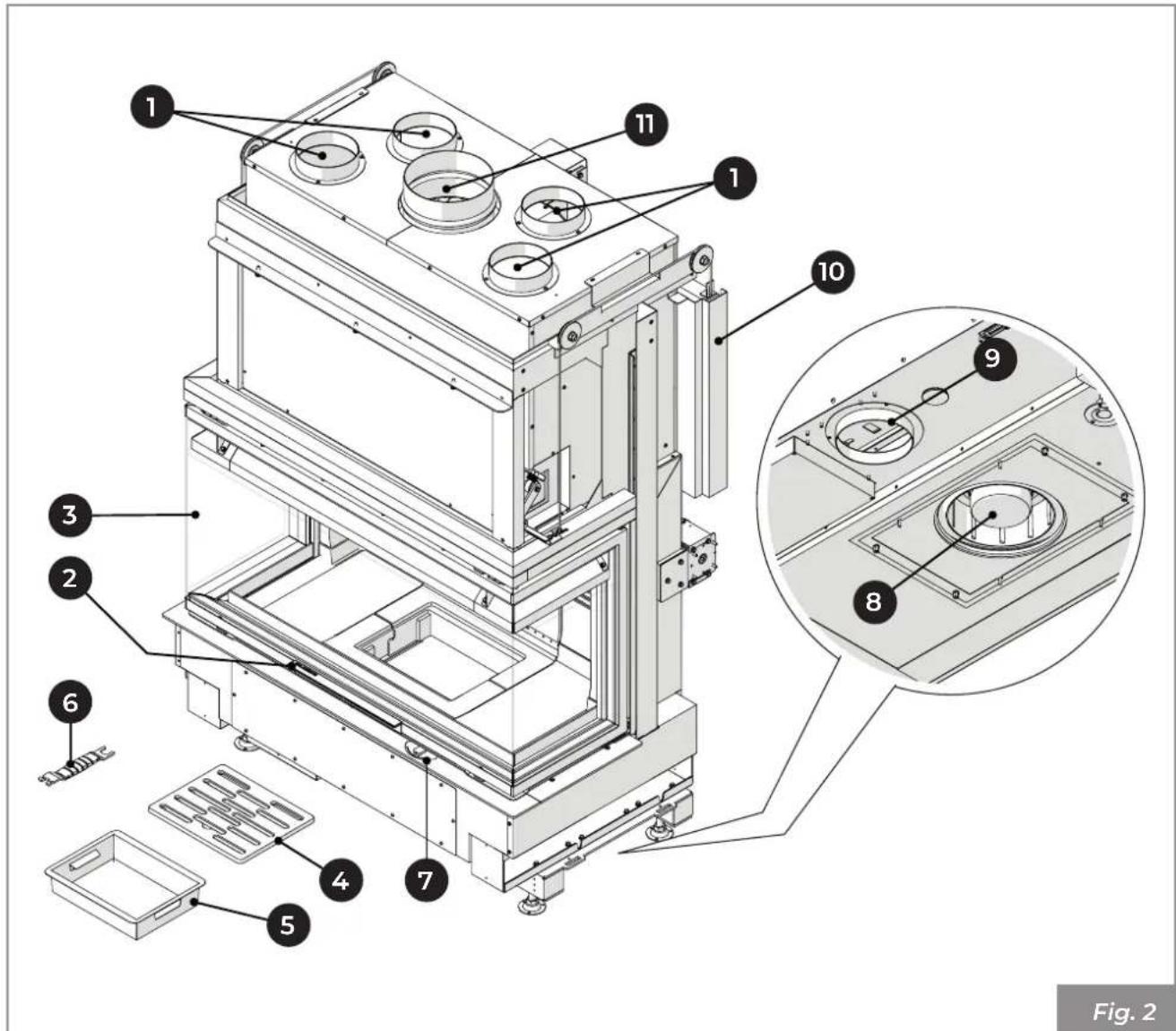

4.1 Description 14

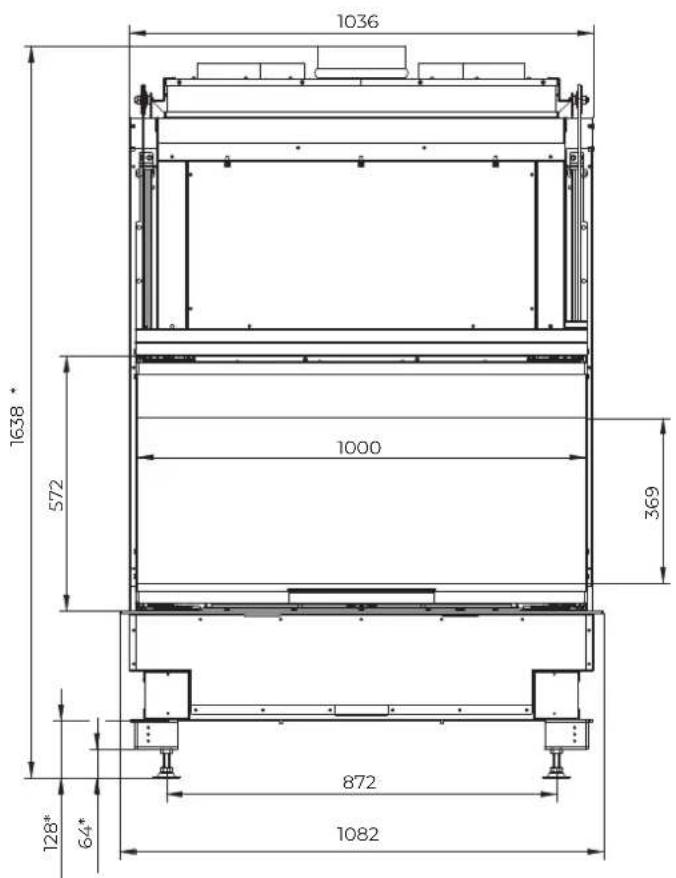

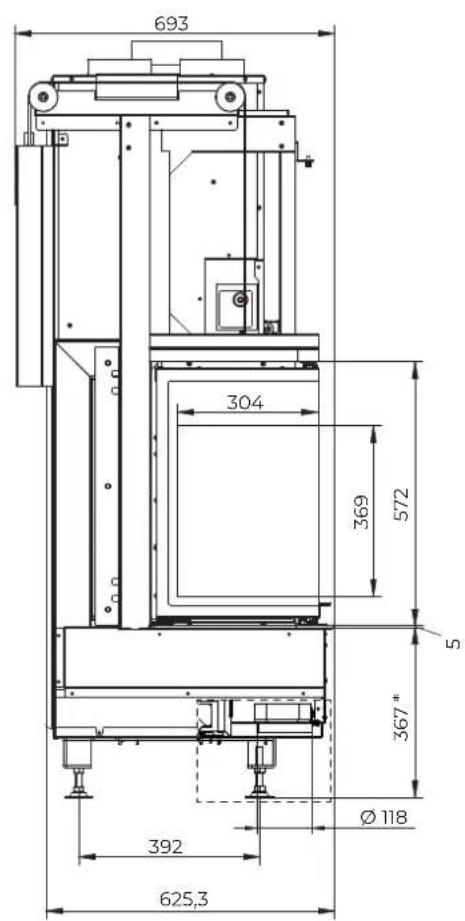

4.2 Dimensions 15

4.3 Caractéristiques techniques 18

4.4 Plaque signalétique 19

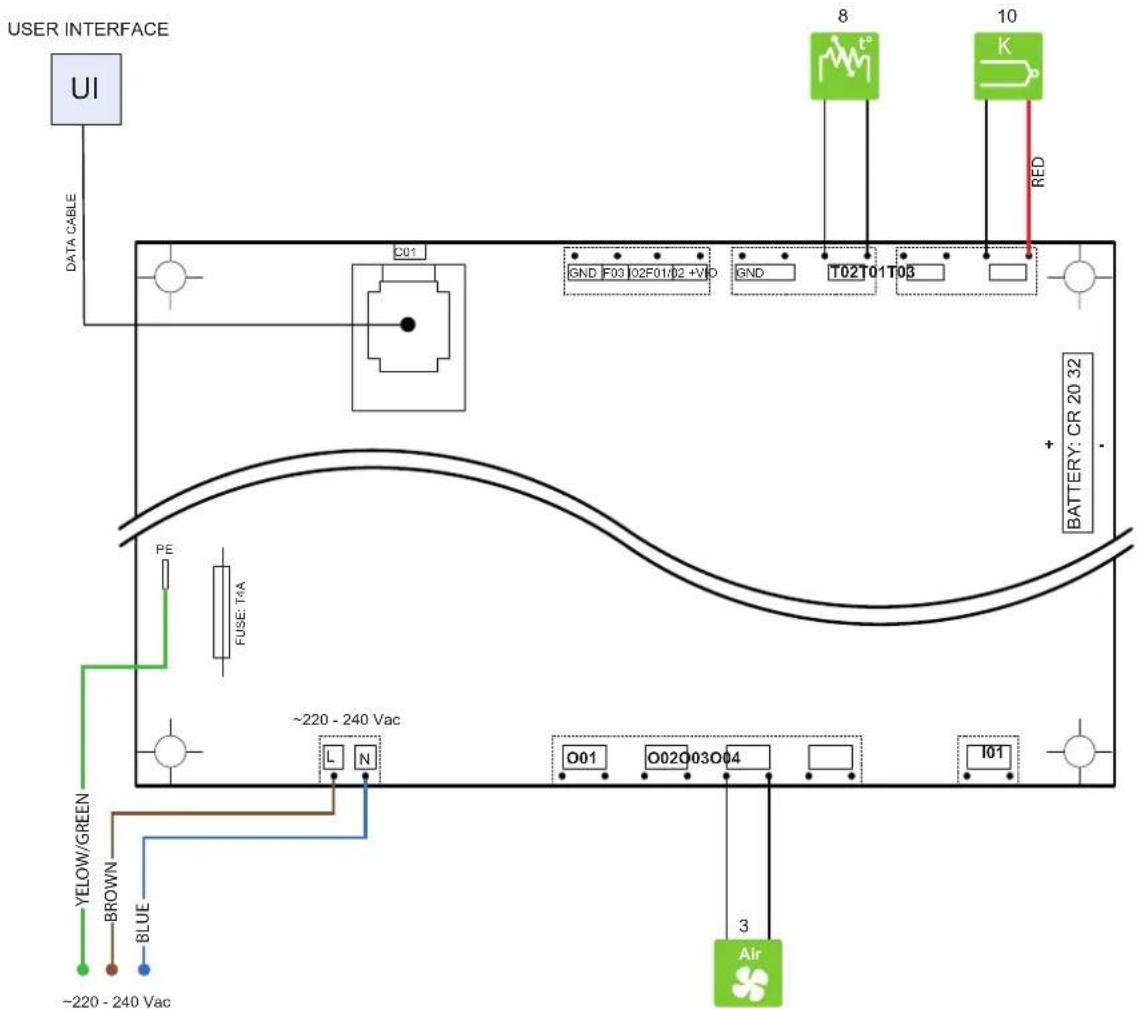

4.5 Schéma électrique 20

5.1 Transport 23

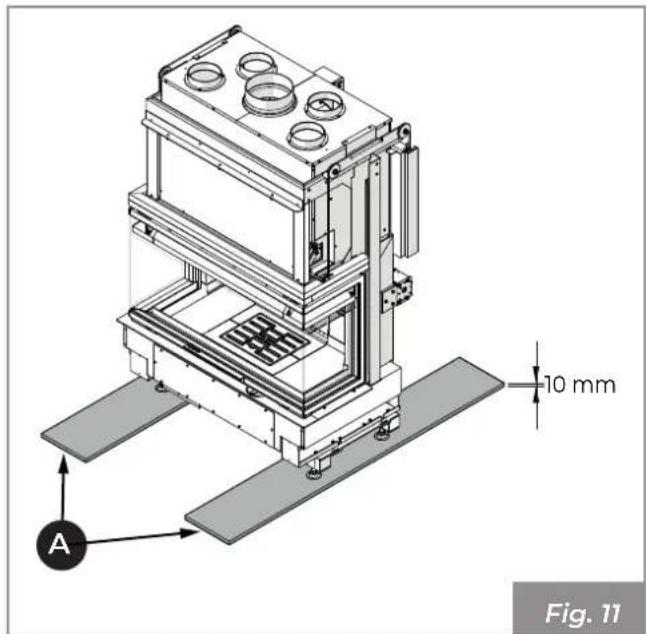

5.2 Contrôle du plan d'appui 23

6 PRÉPARATION DU LIEU D'INSTALLATION 24

6.1 Considérations générales 24
6.2 Précautions pour la sécurité 24
6.3 Lieu d'installation 24

7 INSTALLATION 25

7.1 Considérations générales 25
7.2 Positionnement à sec 25
7.3 Mise à niveau de l'appareil 25
7.4 Schéma de montage 25
7.5 Mise à la terre 26

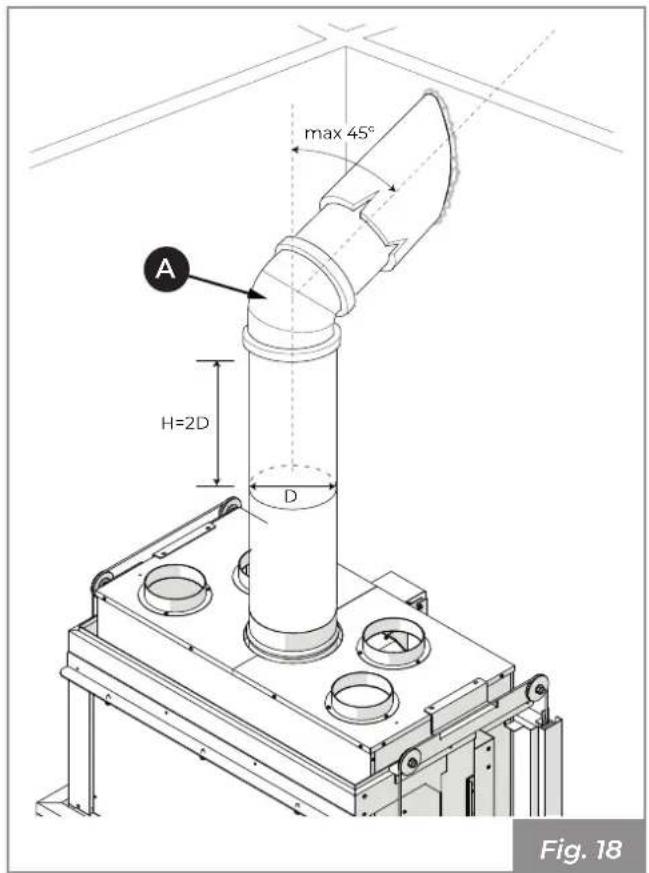

7.6 Système d'évacuation des fumées 26
7.7 Prise d'air 27

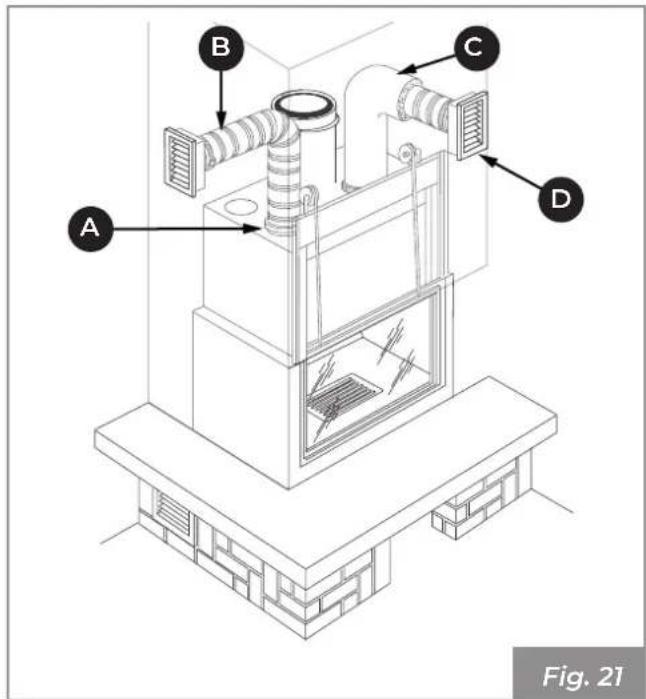

7.8 Raccordement de l'arrivée d'air chaud 28
7.9 Habillage de la hotte 30
7.10 Branchement électrique 30

8 MISE EN MARCHE 31

8.1 Contrôle de la base en réfractaire 31
8.2 Description et position des déflecteurs 31

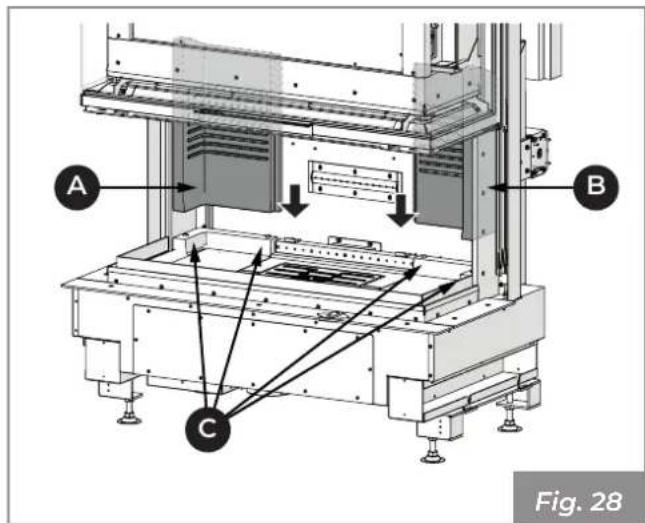

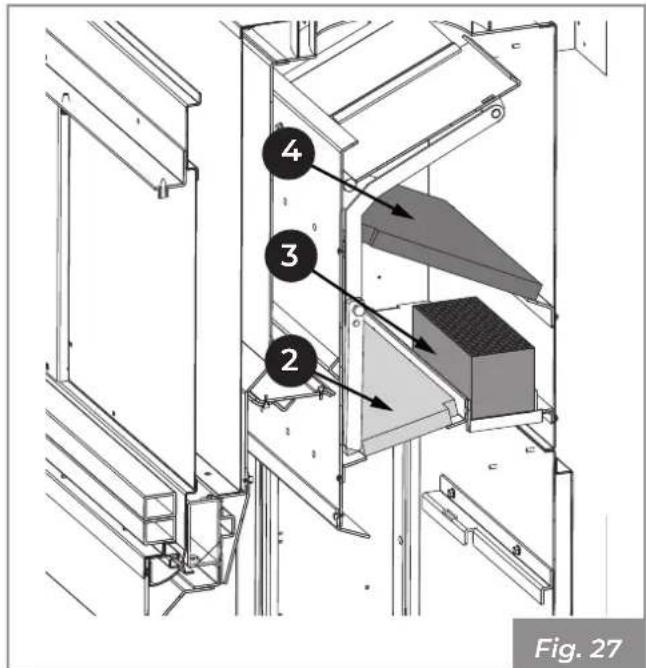

8.3 Montage des composants à l'intérieur du foyer 31
8.4 Branchements électriques 33
8.5 Premier allumage 35
8.6 Combustion 35

9 FONCTIONNEMENT 36

9.1 Allumage 36
9.2 Rechargement du combustible 36
9.3 Fonctionnement version WT 16:9 3D N12 36
9.4 Fonctionnement versions WT 16:9 3D V12 - V12 EPLUS 37

10 TÉLÉCOMMANDE (EN OPTION) 40

10.1 Généralités 40
10.2 Procédure de couplage au panneau de contrôle 40
10.3 Légende boutons 40
10.4 Modification de la puissance (si prévu) 40
10.5 Modification de la ventilation 40
10.6 Ouverture / Fermeture de la porte (si cela est prévu) 40
10.7 Reset de la télécommande 40

11 NETTOYAGE ET ENTRETIEN 41

11.1 Maintenance du système d'évacuation de la fumée 41
11.2 Maintenance de l'appareil 41
11.3 Programme de nettoyage et d'entretien 42

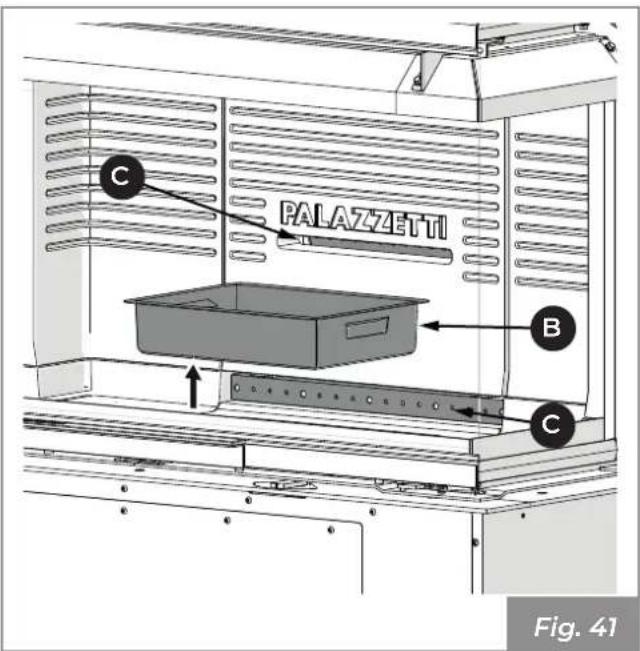

11.4 Nettoyage de l'intérieur du foyer 43
11.5 Nettoyage de la vitre 44

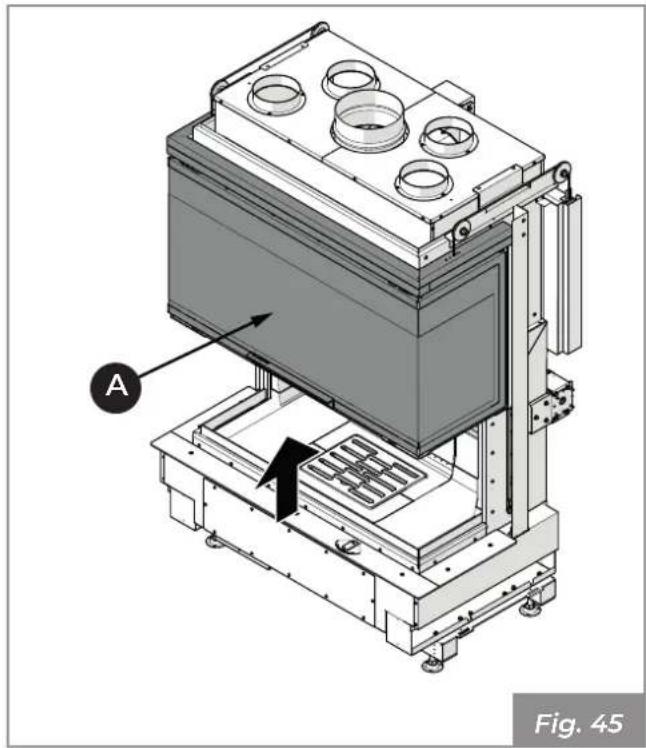

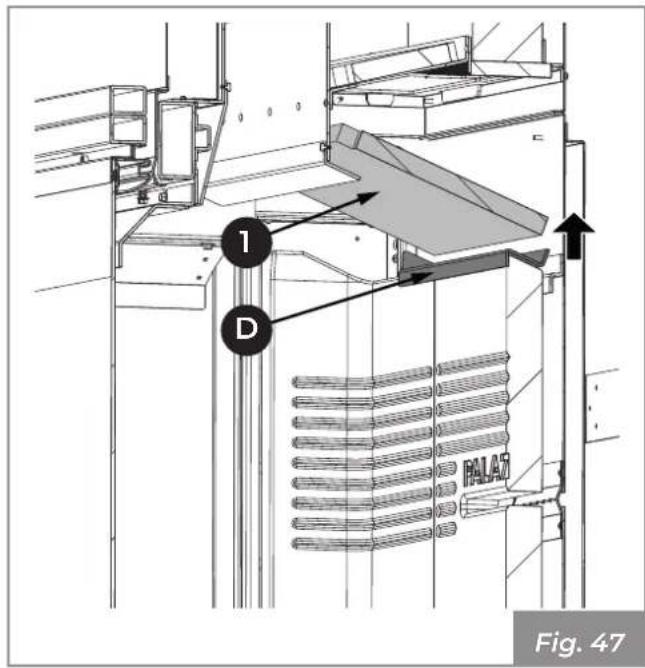

11.6 Nettoyage des ciments et des déflecteurs de fumées 45

12 DÉMOLITION ET ÉLIMINATION 48

12.1 Élimination des batteries 48

1 INTRODUCTION

Les appareils de chauffage Palazzetti sont fabriqués et testés en suivant les prescriptions de sécurité indiquées dans les directives européennes de référence.

L'impression, la traduction et la reproduction même partielle du présent manuel dépendent de l'autorisation de l'entreprise Palazzetti. Les informations techniques, les représentations graphiques et les caractéristiques présentes dans ce manuel ne peuvent pas être divulguées.

Ne pas travailler si toutes les informations indiquées dans le manuel n'ont pas été bien comprises ; en cas de doute, toujours demander la consultation ou l'intervention du personnel spécialisé Palazzetti.

Palazzetti se réserve le droit de modifier les spécifications et les caractéristiques techniques et/ou fonctionnelles du produit à tout moment sans préavis.

1.1 Symboles utilisés

Dans le présent manuel, les points importants sont mis en évidence avec les symboles suivants :

INDICATION : Indications concernant l'utilisation correcte de l'appareil et les responsabilités des préposés.

ATTENTION : Point exprimant une remarque particulièrement importante.

DANGER : Ce symbole indique une remarque sur un comportement à adopter pour prévenir des accidents ou des dommages matériels.

1.2 Destination d'emploi

L'appareil, qui fait l'objet du présent manuel, est un ecomonoblocco pour le chauffage domestique d'intérieur, adapté pour la combustion de biocombustibles solides.

L'appareil ne doit fonctionner qu'avec la porte du foyer fermée.

La destination d'emploi indiquée est valable uniquement pour des appareils en parfait état du point de vue structurel, mécanique et de pose.

1.3 Objet et contenu du manuel

Le but de ce manuel est de fournir les règles fondamentales et de base pour l'installation correcte de l'appareil.

Le respect scrupuleux des indications qui y figurent garantit un haut degré de sécurité et de productivité de l'appareil.

1.4 Conservation du manuel

Conservation et consultation

Le manuel doit être conservé avec soin et toujours être disponible pour pouvoir être consulté, tant par l'utilisateur que par les personnes chargées du montage et de la maintenance.

Le manuel d'installation fait partie intégrante de l'appareil.

Perte ou détérioration

Si nécessaire, demander un autre exemplaire à Palazzetti.

Cession de l'appareil

En cas de cession de l'appareil, l'utilisation doit également remettre le présent manuel au nouvel acquéreur.

1.5 Mise à jour du manuel

Ce manuel représente l'état de la technique au moment de l'émission sur le marché de l'appareil.

Les produits déjà présents sur le marché, avec la documentation technique afférente, ne seront pas considérés par Palazzetti comme défaillants ou inadéquats suite à d'éventuelles modifications, adaptations ou à l'application de nouvelles technologies sur des produits nouvellement commercialisés.

1.6 Généralités

Les indications rapportées dans ce manuel ont une valeur générale ; elles doivent dans tous les cas respecter toutes les normes prévues par la loi locale, nationale et européenne en vigueur dans le pays où l'appareil est installé.

Informations

En cas d'échange d'informations avec le Fabricant de l'appareil, se référer au numéro de série et aux données d'identification indiquées sur la plaque signalétique.

En cas de problème, contacter le revendeur ou un technicien qualifié autorisé par le fabricant ; en cas de réparation, demander l'utilisation de pièces de rechange d'origine.

Vérifier et nettoyer périodiquement le conduit d'évacuation de la fumée (raccordement au conduit de la cheminée).

L'ecomonoblocco n'est pas un appareil de cuisson.

Conserver ce mode d'emploi, qui fera partie intégrante de l'appareil pendant toute sa durée de vie utile. En cas de vente ou de cession de l'appareil à un autre utilisateur, s'assurer que le mode d'emploi accompagne toujours le produit.

En cas de perte, contacter le fabricant ou le revendeur agréé pour en obtenir une copie.

Maintenance

Les opérations de maintenance doivent être effectuées par un personnel qualifié et autorisé à intervenir sur l'appareil auquel ce manuel se réfère.

Responsabilités des travaux d'installation

La responsabilité des travaux exécutés pour l'installation de l'appareil ne peut pas être considérée à la charge de la société Palazzetti ; en effet, celle-ci est et reste à la charge de l'installateur qui est tenu d'effectuer les contrôles relatifs au conduit d'évacuation de la fumée, à la prise d'air et de vérifier que les solutions d'installation proposées sont appropriées.

1.7 Conformité

Les appareils couverts par ce manuel sont conformes aux dispositions législatives des directives communautaires suivantes :

2014/30/UE : Directive sur la compatibilité électromagnétique

2014/35/UE : Directive Basse Tension

2011/65/EU, 2015/863/EU, 2017/2102/EU : Directive RoHS

2009/125/CE : Directive sur la Conception écocompatible

RÈGLEMENT (UE) N. 305/2011 (CPR)

RÈGLEMENT (UE) 2015/1185 (ECODESIGN)

Les normes harmonisées et/ou les règlements suivants ont été appliqués :

CPR :

- EN 13229:2001

1.8 Responsabilité du fabricant

Avec la livraison du présent manuel, Palazzetti décline toute responsabilité, aussi bien civile que pénale, directe ou indirecte, due à :

• installation non-conforme aux réglementations en vigueur dans le pays et aux directives de sécurité ;
• non-respect partiel ou total des instructions contenues dans le manuel ;
• installation effectuée par du personnel non qualifié et/ou non formé ;
• utilisation non conforme aux directives de sécurité ;
• modifications et/ou réparations non autorisées par le fabricant effectuées sur l'appareil ;
• entretien insuffisant ;
• événements exceptionnels.

1.9 Assistance technique et entretien

Palazzetti met à disposition un réseau dense de centres d'assistance avec des techniciens spécialisés, formés et préparés.

Le siège central et notre réseau de vente sont à votre disposition pour vous orienter au centre d'assistance autorisé le plus proche.

1.10 Pièces détachées

Utiliser exclusivement des pièces de rechange originales.

Ne pas attendre que les composants soient détériorés par leur utilisation pour les remplacer.

Remplacer un composant usagé avant la rupture favorise la prévention des accidents dérivants d'incidents causés précisément par la rupture soudaine des composants qui pourrait provoquer de graves dommages aux personnes et aux choses.

1.11 Plaque signalétique

La plaque signalétique (A) est située sous le profil de recouvrement du marbre de l'ecomonobloc-co (accessible en dévissant les trois vis et en soulevant le profil) (Fig. 1) et elle fournit toutes les données caractéristiques relatives à l'appareil, y compris les données du Constructeur, le numéro de série et la marque €

Le numéro de série doit toujours être indiqué dans toute demande concernant l'appareil.

1.12 Livraison de l'appareil

L'appareil est livré parfaitement emballé et fixé à une palette en fois permettant de le déplacer avec des chariots élévateurs et/ou d'autres systèmes.

Le matériel suivant est joint à l'intérieur de l'appareil :

• manuel d'utilisation, d'installation et d'entretien ;
• étiquette code-barres ;
• gant de protection ;
  • panneau de commande à distance ;
• poignée froide.

2 AVERTISSEMENTSPOURLA SÉCURITÉ

2.1 Avertissements pour l'installateur

Respecter les consignes indiquées dans le présent manuel.

Les instructions de montage et de démontage de l'appareil sont réservées aux techniciens spécialisés.

L'installation, l'utilisation et la maintenance du produit doivent être effectués conformément aux instructions du fabricant et dans le respect de la réglementation. Le non-respect des instructions données et les opérations incorrectes peuvent entraîner des situations dangereuses, des dommages aux biens, aux personnes et aux animaux, des problèmes de santé ou des dysfonctionnements.

L'installation, le raccordement électrique, le contrôle du fonctionnement et la maintenance ne doivent être effectués que par un personnel autorisé et qualifié.

Le revêtement doit être conçu de manière à ce que l'utilisateur ne puisse pas accéder aux parties sous tension ou dangereuses.

L'installation et la maintenance du produit doivent être effectués uniquement par du personnel qualifié ayant une connaissance appropriée du produit. Utiliser uniquement les pièces de rechange d'origine recommandées par le fabricant.

La responsabilité des travaux effectués dans l'espace où se trouve l'appareil est et reste celle de l'utilisateur ; ce dernier est également chargé d'effectuer les contrôles relatifs aux solutions d'installation proposées.

L'utilisateur doit respecter tous les règlements de sécurité locaux, nationaux

et européens.

L'appareil devra être installé sur des planchers ayant une capacité portante appropriée.

Vérifier que les prédispositions du conduit de fumée et de l'arrivée d'air soient conformes au type d'installation.

Ne pas effectuer de branchements électriques volants avec des câbles provisoires ou non isolés.

Vérifier que la mise à la terre de l'installation électrique est suffisante.

Avant de commencer les phases de montage ou de démontage de l'appareil, l'installateur doit respecter les précautions de sécurité prévues par la loi et en particulier :

• il ne doit pas intervenir quand les conditions sont défavorables ;
• il doit effectuer le travail dans de parfaites conditions psychophysiques et vérifier que les équipements de protection individuelle sont intègres et en parfait état de marche ;
• il doit porter des gants et des chaussures de protection ;
• il doit utiliser des outils munis d'une isolation électrique ;
• il doit s'assurer que la zone concernée par les phases de montage/démon-tage est libre de tout obstacle.

Installer le produit dans des pièces qui ne sont pas exposées au risque d'incendie et qui sont équipées de tous les services tels que l'alimentation électrique (air et électricité) et les évacuations pour la fumée.

Évaluer les conditions statiques du sol sur lequel le poids du produit va gravi- ter et fournir une isolation adéquate s'il est fait de matériau inflammable (par exemple, bois, moquette, plastique).

Pièces électriques sous tension : al- menter le produit seulement après avoir terminé son assemblage.

2.2 Avertissements pour les techniciens préposés à la maintenance

Les opérations de maintenance doivent être effectuées exclusivement par un personnel autorisé et qualifié.

Respecter les consignes indiquées dans le présent manuel.

Toujours utiliser les équipements de protection individuelle et les autres moyens de protection.

Avant de commencer toute opération de maintenance, vérifier que l'appareil ait refroidi s'il a été utilisé auparavant.

Si un seul des dispositifs de sécurité ne fonctionne pas, l'appareil devra être considéré comme non fonctionnant.

Débrancher l'appareil du réseau électrique avant d'effectuer toute opération de maintenance.

Débrancher l'appareil du réseau électrique avant d'intervenir sur des éléments électriques ou électroniques, sur les connecteurs et sur les éléments en mouvement (systèmes de levage des vitres, systèmes automatiques de nettoyage du brasier, etc.).

2.3 Avertissements pour l'utilisateur

L'appareil ne peut être mis en service que lorsque l'installation est terminée, y compris le revêtement.

Pour une utilisation correcte du produit et des équipements électroniques qui y sont connectés et pour prévenir les accidents, les instructions données dans ce manuel doivent toujours être respectées.

L'appareil présente des surfaces extérieures particulièrement chaudes (porte, poignée, verre, tubes d'évacuation de la fumée, etc.). Il est donc nécessaire d'éviter d'entrer en contact avec ces pièces sans vêtements de protection adéquats ou sans moyens appropriés, tels que des gants de protection thermique ou des systèmes d'actionnement de type « poignée froide ».

Pour cette raison, il est recommandé d'être extrêmement attentif pendant le fonctionnement, en particulier :

Ne pas toucher et ne pas s'approcher de la vitre du foyer, risque de brûlures ; ne pas regarder la flamme de façon trop prolongée.

Ne pas poser de linge directement sur l'appareil pour le faire sécher : risque d'incendie.

• ne pas toucher le conduit de fumée ;
  • n'effectuer aucun nettoyage d'aucune sorte ;
• ne pas vider les cendres ;
• ne pas ouvrir le tiroir à cendres (si prévu).

L'appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales

réduites ou sans expérience ou sans les connaissances nécessaires, à condition qu'ils soient surveillés ou après que ces personnes aient reçu des instructions relatives à l'usage sûr de l'appareil et à la compréhension des dangers afférents. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage qui doit être effectué par l'utilisateur ne doit pas être confié à des enfants sans surveillance.

Avant toute intervention, l'utilisateur ou quiconque s'apprête à intervenir sur l'appareil devra avoir lu et compris l'intégralité de ce manuel d'installation et d'utilisation. Les erreurs ou les mauvais réglages peuvent provoquer des conditions de danger et/ou de fonctionnement irrégulier.

L'utilisateur non spécialisé doit être protégé contre l'accès à n'importe quelle pièce pouvant l'exposer à des dangers. Il ne doit par conséquent pas être autorisé à intervenir sur des pièces internes à risque (électrique ou mécanique), même si la coupure de l'alimentation électrique est prescrite.

Respecter les instructions et les avertissements contenus sur les plaques appliquées sur l'appareil.

Ces plaques sont des dispositifs de prévention des accidents ; elles doivent donc toujours être parfaitement lisibles. Si ces plaques s'avèrent endommagées et illisibles, il est obligatoire de les remplacer avec les plaques d'origine du fabricant.

Suivre scrupuleusement le programme de maintenance ordinaire et extraordinaire.

Ne pas utiliser l'appareil sans avoir effectué au préalable le nettoyage quotidien.

Ne pas utiliser l'appareil en cas de fonctionnement anormal, de suspicion de rupture ou des bruits insolites.

En cas de panne ou de dysfonctionnement, éteindre l'appareil et contacter immédiatement le technicien spécialisé.

Ne pas jeter d'eau sur l'appareil pendant son fonctionnement ou pour éteindre le feu dans le brasier.

Ne pas utiliser l'appareil comme support ou ancrage d'aucune sorte.

Il est interdit d'utiliser l'appareil comme échelle ou comme structure de support.

Ne pas nettoyer l'appareil jusqu'au refroidissement complet de la structure et des cendres.

En cas de fuite de fumée dans la pièce ou de déflagration endommageant l'appareil, éteindre celui-ci, ventiler la pièce et contacter immédiatement l'installateur/technicien chargé de l'assistance.

En cas d'incendie dans la cheminée, essayer d'éteindre le feu dans l'appareil en fermant tout l'air primaire nécessaire à la combustion puis en étouffant la flamme, en fermant l'air de combustion à l'aide du registre de l'air comburant. Appeler alors les autorités compétentes.

En cas de dysfonctionnement de l'appareil dû à un tirage non optimal dans le conduit de la fumée, le nettoyer en suivant la procédure décrite au paragraphe "11.1 Maintenance du système d'évacuation de la fumée" en page 133.

Ne pas toucher les parties vernies pendant le fonctionnement pour éviter d'endommager la peinture.

Toute responsabilité en cas d'utilisation incorrecte du produit est entièrement à la charge de l'utilisateur et décharge le fabricant de toute responsabilité civile et pénale.

Il est interdit de faire fonctionner l'appareil avec la porte ouverte.

Il est interdit d'utiliser l'appareil si les joints des vitres ou des portes sont endommagés.

Tout type d'altération ou de remplacement non autorisé de pièces non originales du produit peut être dangereux pour la sécurité de l'opérateur et décharge l'entreprise de toute responsabilité civile et pénale.

Avant chaque allumage, s'assurer d'avoir bien nettoyé le tiroir à cendres.

Ne pas laver le produit avec de l'eau. L'eau peut pénétrer à l'intérieur de l'appareil et endommager l'isolation électrique, provoquant un choc électrique.

Ne pas rester longtemps devant le produit en fonctionnement.

Une utilisation incorrecte du produit ou un entretien incorrect peut entraîner un risque sérieux d'explosion dans la chambre de combustion.

Utiliser uniquement le combustible recommandé par le fabricant. Le produit ne doit pas être utilisé comme incinérateur.

Il est interdit d'utiliser de l'essence, du combustible pour lampe, du kérosène, du liquide allume-feu pour bois, de l'alcool éthylique ou des liquides similaires pour allumer ou raviver une flamme dans cet appareil. Garder ces liquides à une distance sûre de l'appareil pendant son fonctionnement.

Conseils pour éviter les phénomènes de corrosion :

• effectuer soigneusement les opérations de nettoyage ordinaires en évitant les dépôts de cendres ;
• alimenter l'appareil uniquement avec un combustible ayant les caractéristiques indiquées au chapitre « Caractéristiques du combustible » ;
• ne pas utiliser de solvants, d'acides, de

détergents ou de produits agressifs pour le nettoyage direct du verre ou des autres composants du produit ;

• éviter de laisser le produit dans des conditions environnementales défavorables (humidité, salinité de l'air, mauvais temps, etc.);
• si l'appareil n'est pas utilisé pendant une longue période (par exemple en été), introduire des sachets déshydratants dans la chambre de combustion pour absorber l'humidité de l'air, en veillant à les retirer lors de la remise en fonction du produit.

3 CARACTÉRISTIQUES DU COMBUSTIBLE

3.1 Caractéristiques du combustible

L'appareil doit être préférablement alimenté par du bois de hêtre / bouleau bien sec. Chaque type de bois possède des caractéristiques spécifiques qui influencent aussi le rendement de la combustion.

Il est déconseillé d'utiliser du bois de conifères (pin, sapin), car ces derniers contiennent des quantités élevées de substances résineuses qui encrassent rapidement le conduit d'évacuation des fumées.

Il est interdit de brûler des déchets, des écorces, du bois traité avec des vernis, des panneaux en carbone, des matières plastiques, du papier et du carton sous peine de déchéance de la garantie.

L'utilisation continue et prolongée de bois particulièrement riche en huiles aromatiques (ex. eucalyptus, myrte, etc.) entraîne la détérioration soudaine des composants internes qui constituent le produit.

Le rendu nominal en kW de l'appareil est obtenu en brûlant une quantité correcte de bois, en faisant attention à ne pas surcharger la chambre de combustion.

Le bois doit avoir un taux d'humidité conseillé ne dépassant pas les 25 %, une longueur idéale d'environ 33 cm et être placé horizontalement, en veillant à ne pas obstruer complètement les fissures de la grille du foyer et les trous avant et arrière du distributeur d'air comburant.

La norme de référence pour le combustible est l'ISO 17225-5 qui « détermine les classes et spécifications de qualité de combustible pour le bois de chauffage ».

Il est interdit d'utiliser l'appareil comme incinérateur de déchets.

4 CONNAÎTRE LE PRODUIT

4.1 Description

1 Canalisation air (*)

2 Poignée d'ouverture de la porte

3 Vitre porte

4 Grille foyer

5 Tiroir à cendres

6 Poignée froide

7 Réglage de l'air de combustion

8 Ventilateur ambiant (*)

9 Arrivée de l'air de combustion

10 Automatisme porte (**)

11 Sortie fumée

(*) Pour modèles V12 - V12 EPLUS
(**) Uniquement modèle V12 EPLUS.

4.2 Dimensions

WT 16:9 3D N12

1036 1638* 572 1000 369 128* 64* 872 1082

693 304 369 572 5 362 Ø 118 392 625

541541 351 693 Ø 196

∅ 118 arrivée de l'air de combustion
∅ 196 évacuation des fumées
(*) hauteur variable en fonction des pieds

Dimensions en mm

WT 16:9 3D V12

1036 1638* 572 1000 369 128* 64* 872 1082

693 304 369 572 367* Ø 118 392 625,3

541 541 244 244100 394 100 227200 693 351 Ø 138 Ø 196

∅ 118 arrivée de l'air de combustion
∅ 196 évacuation des fumées
(*) hauteur variable en fonction des pieds
Dimensions en mm

Fig. 4

WT 16:9 3D V12 EPLUS

1036 1638* 572 1000 369 128* 64* 872 1082

710 304 369 572 367* 392 118Ø 625

541 541 244 244100 394 100 244200 710 368 Ø139 Ø196

∅ 118 arrivée de l'air de combustion
∅ 196 évacuation des fumées
(*) hauteur variable en fonction des pieds

Dimensions en mm

4.3 Caractéristiques techniques

WT 16:9 3D		WT 16:9 3D
		N12	V12 V12 EPLUS
Classe d'appartenance en référence au D.L.C. 186/2017 N. 4 étoiles 4 étoiles
Puissance thermique nominale kW 12,5 12,5
Rendement % 85,4 85,4
Consommation horaire de combustible kg/h 3,54	3,54
Débit des fumées	g/s	10	10
Émissions de CO (13% d'O2)	mg/Nm3	1116 1116
Température des fumées	°C 212,3	212,3
Combustible		Bois
Tirage de la cheminée	Pa	12 ± 2
Poids	kg	450
Sortie fumée	mm	∅ 196
Prise d'air externe	mm	∅ 130
Arrivée de l'air de combustion	mm	∅ 118
Indiqué pour les locaux non inférieurs à :	m3	90

Données électriques		WT 16:9 3D
		N12	V12 V12 EPLUS
Tension	V	-	230
Fréquence	Hz	-	50
Puissance max absorbée durant le fonctionnement	W	-	55

Les performances indiquées dans les caractéristiques techniques sont obtenues avec le registre d'air primaire placé sur la première encoche de gauche - Nettoyage de la vitre complètement fermée.

4.4 Plaque signalétique

Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)

(10) 00000403-83248158 122292001

(12)200603E 2007

F	Combustible
Plmax	Puissance thermique max introduite
Pmax	Puissance thermique nominale ambiante
EFFmax	Rendement à la puissance nominale
COmax (13% O_2 )	Émissions de CO à la puissance nominale (13% O_2 )
Dust	Poussières

Tf	Température des fumées
Wmin	Puissance max absorbée durant le fonctionnement
Wmax	Puissance max absorbée lors de l'allumage
Wmin	Puissance absorbée en stand-by
X1/X2/Y	Distance minimum des matériaux inflammables

4.5 Schéma électrique

WT 16:9 3D V12

USER INTERFACE UI DATA CABLE C01 GND F03 I02F01/I02 +V GND T02T01T03 RED BATTERY: CR 20 32 + PE FUSE T4A ~220 - 240 Vac L N O01 O02003004 I01 YELLOW/GREEN BROWN BLUE -220 - 240 Vac Air

3 Ventilateur ambiant

10

Sonde de température chambre de combustion

8 Sonde de température canalisation

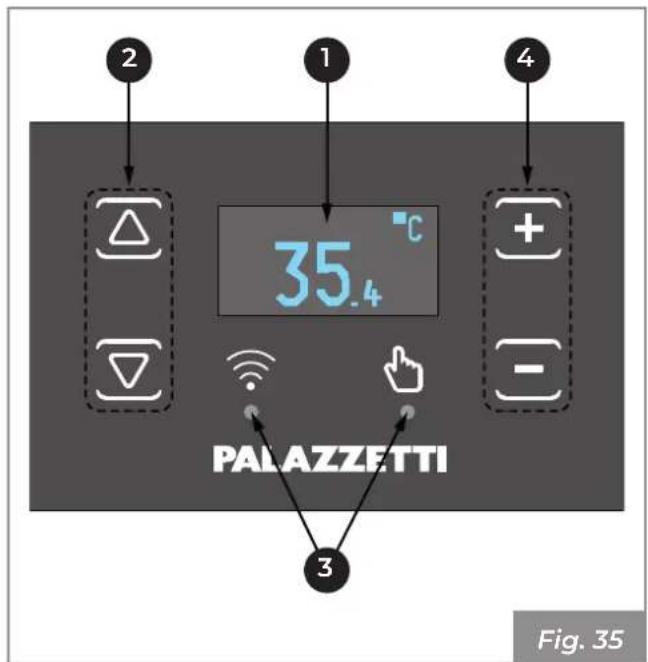

Panneau de commande

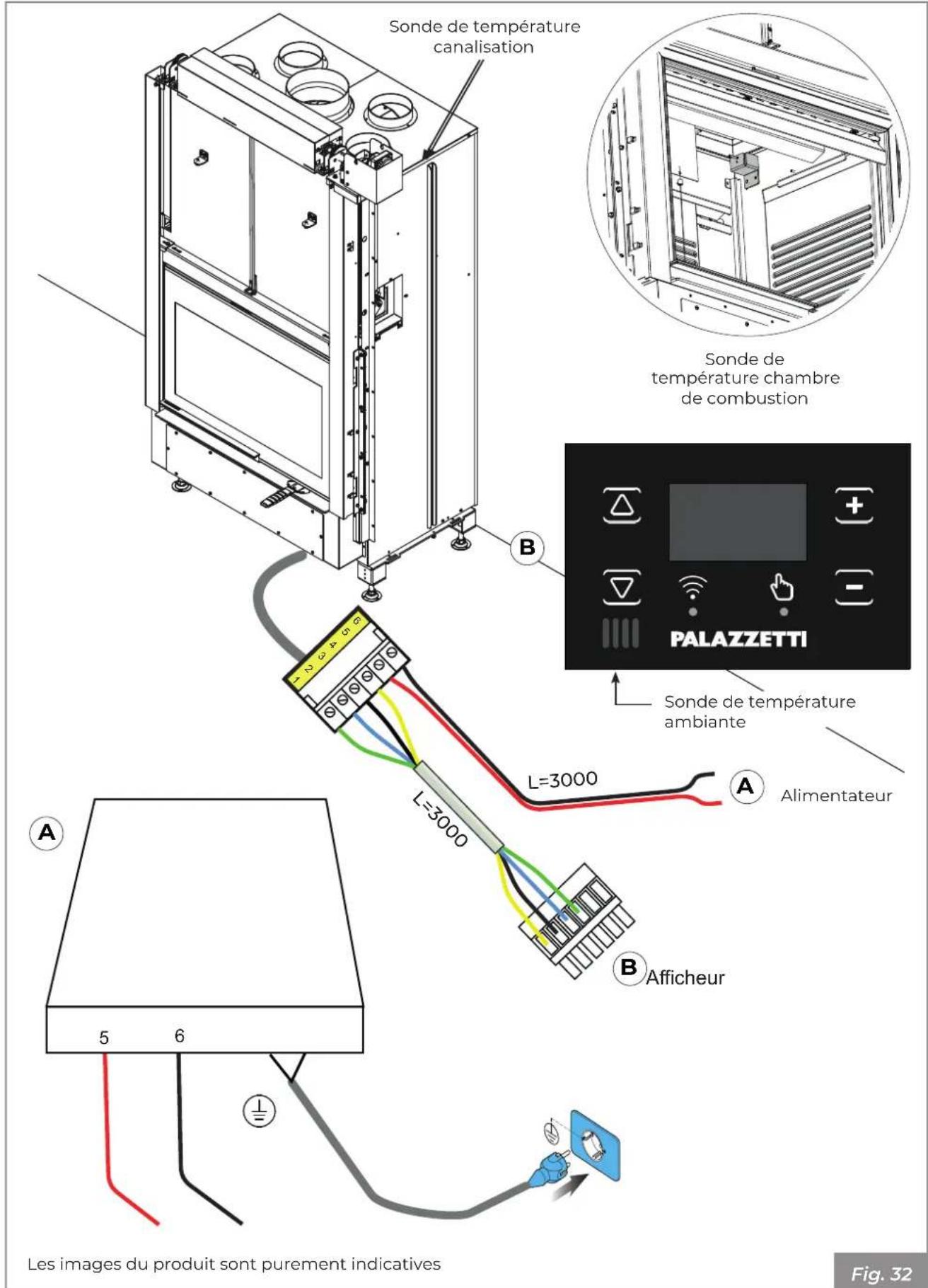

WT 16:9 3D V12 EPLUS

1 K RED GREEN 2 K GREEN RED 3 BLUE BROWN BLUE GREEN BROWN 4 Air WHITE J18 J19 J20 10 J14 J17 +5V GND 48SA 48SB J13 -J2 USER INTERFACE BROWN WHITE GREEN YELLOW YELLOW 5 6 7 J1 POWER IN NOTE:phase protection,added by customer.Do not change polarity! * Solo per i modelli con microinterruttore di sicurezza sul coperchio del serbatoio 004726709 - 24/11/2020 Fig. 8

	1	Sonde de température chambre de combustion
	2	Sonde de température canalisation
	3	Moteur de la porte
	4	Ventilateur ambiant
	5	Fin de course contrôle air comburant
	6	Fin de course porte motorisée
	7	Moteur réglage air comburant
	UI/PC	Panneau de commande

Dans la configuration 2, le composant

n° 3 (sonde ambiante) sera converti en entrée thermostat ambiant, ce qui entraînera l'arrêt du poêle.

L'appareil est livré complet avec toutes les parties prévues : structure métallique montée et revêtement interne de la chambre de combustion séparé. Ces parties sont contenues dans un emballage adapté aux longs trajets.

Nous conseillons de déballer l'appareil uniquement lorsqu'il est arrivé sur le lieu d'installation.

Déplacer et déballer l'appareil à l'aide de moyens appropriés.

Ne pas laisser les enfants jouer avec les éléments de l'emballage (film plastique et polystyrène) :

Risque d'étouffement !

Lors des opérations de déplacement, soulèvement et déballage de l'appareil :

• le maintenir toujours en position verticale ;
• ne jamais le renverser en position horizontale ;

- Enlèvement de la palette de transport

L'élimination des matériaux peut également être confiée à des tiers, à condition de s'adresser à des entreprises autorisées à récupérer et à éliminer les matériaux en question.

Respecter toujours les normes en vigueur dans le pays où sera effectuée la mise au rebut des matériaux et éventuellement la déclaration.

Pour retirer l'appareil de la palette de transport :

• Enlever la cage en bois.
• Retirer la pellicule rétractable.
• Débloquer le contrepoids en retirant les colliers de fixation.
• Si présent, retirer de la palette l'emballage contenant les parties du revêtement intérieur du foyer.

Extraire les vis qui fixent les pieds de l'appareil à la palette (Fig. 9) et enlever l'appareil.

S'assurer que le chariot élévateur a une capacité supérieure au poids de l'appareil à soulever. Le conducteur de l'engin de levage sera responsable du levage des charges.

Faire particulièrement attention à protéger adéquatement les sols en bois ou parquet afin d'éviter que le poids de l'appareil ne les abime lors de son déplacement.

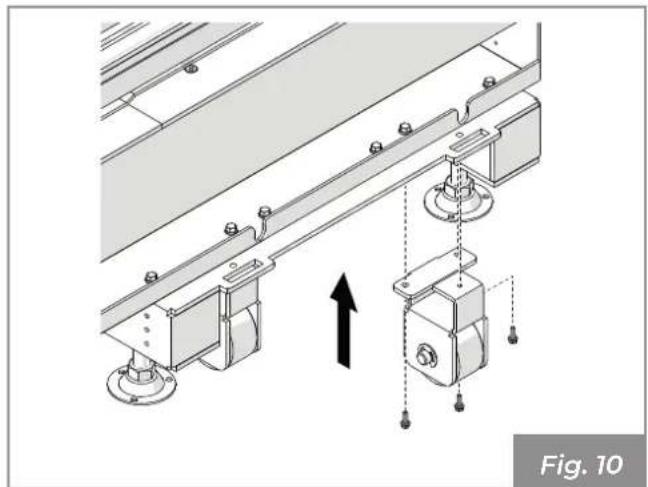

Dans la partie inférieure, le produit est équipé de raccords spécifiques pour le montage des roulettes (Fig. 10). Pour le montage des roulettes, faire référence au manuel d'installation « Kit roulettes ».

Les roulettes ne sont pas fournies mais sont vendues séparément.

Pendant le soulèvement, éviter les mouvements brusques et les à-coups.

Faire attention à la tendance de l'appareil à être en déséquilibre.

5.2 Contrôle du plan d'appui

Vérifier la capacité de charge du plancher.

Si le plancher n'est pas en mesure de supporter le poids de l'appareil, procéder à l'installation de plaques en acier (A - Fig. 11) ou une base en ciment (A - Fig. 12) munie d'un treillis électrosoudé 10x10x6 (B - Fig. 12) pour répartir le poids.

Faire appel à un technicien qualifié pour les dimensions des plaques et de la base en béton.

Nous conseillons d'installer l'appareil à une hauteur du sol (par référence au plan feu) d'environ 35-40 cm pour faciliter son utilisation.

Pour la mise à niveau de l'appareil, utiliser les vis de réglage situées sous les pieds de l'appareil.

10 mm A Fig. 11

A B Fig. 12

6 PRÉPARATION DU LIEU D'INSTALLATION

6.1 Considérations générales

Les paragraphes suivants contiennent quelques instructions à suivre afin d'obtenir les performances maximales du produit acheté et un fonctionnement en toute sécurité. Dans tous les cas, les indications suivantes sont assujetties au respect d'éventuelles lois et réglementations nationales, régionales et communales en vigueur dans le pays où l'appareil est installé.

Pour l'Italie, l'installation doit être effectuée par une personne qualifiée conformément à la norme EN 10683.

6.2 Précautions pour la sécurité

Les opérations de montage et de démontage de l'appareil sont réservées aux techniciens spécialisés.

Il est recommandé de s'assurer de leur qualification et de leurs capacités réelles.

Pour l'Italie, ces techniciens doivent posséder une habilitation « C » remise par la chambre de commerce, conformément au Décret Ministériel 37/08.

6.3 Lieu d'installation

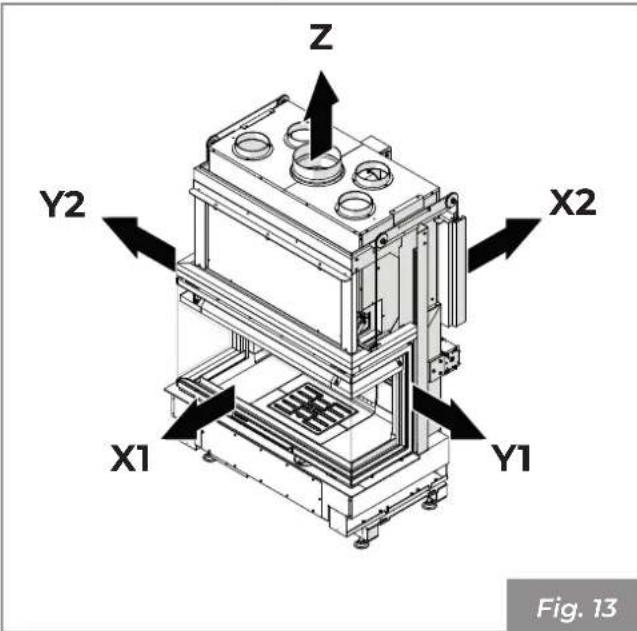

Pour les distances minimum à respecter lors du positionnement de l'appareil par rapport aux matériaux et aux objets inflammables, se référer aux indications de Fig. 13.

Z Y2 X2 X1 Y1 Fig. 13

Modèle	X1	X2	Y1	Y2	Z
WT16:93D	1800	100	1000	0	mm

Les planchers faits de matériaux inflammables comme le bois, le parquet, le linoléum, le stratifié ou recouverts de tapis doivent être protégés par une base ignifuge sous l'appareil qui protège également la partie frontale de toute chute de résidus de combustion pendant le nettoyage.

Le fabricant décline toute responsabilité en cas d'éventuelles variations des caractéristiques du matériau composant le plancher, sous la protection.

Prévoir un espace technique accessible pour les éventuelles interventions d'entretien.

Nous rappelons qu'il est important de respecter la distance minimum des matériaux inflammables (X) indiquée sur la plaque d'identification des tubes utilisés pour réaliser la cheminée.

Prévoir l'arrivée de la ligne électrique à proximité de l'appareil pour le branchement du câble d'alimentation (s'il est présent).

7 INSTALLATION

7.1 Considérations générales

Les paragraphes suivants fournissent des indications à respecter pour obtenir le rendement maximal du produit acheté.

Dans tous les cas, les indications suivantes sont assujetties au respect d'éventuelles lois et réglementations nationales, régionales et communales en vigueur dans le pays où l'appareil est installé.

Les contrôles suivants doivent être effectués avant d'installer l'appareil et d'effectuer le revêtement :

- vérifier le bon fonctionnement de la vanne de dérivation.

7.2 Positionnement à sec

Le produit n'est pas destiné à être installé dans un conduit de fumée partagé.

Il est conseillé de pré-assembler l'appareil à sec pour vérifier les encombrements des différents composants et des passages des prises d'air.

Il est nécessaire de faire coïncider la façade de l'appareil et le bord intérieur du plan en marbre, en laissant un espace de 5 mm afin de permettre la dilatation de l'appareil (Fig. 14).

max. 5 mm min. 5 mm min. 10 mm

L'image est purement indicative.
Fig. 14

7.3 Mise à niveau de l'appareil

Pour régler la hauteur de l'Ecomonoblocco (hauteur du plan feu du revêtement), il suffit d'agir sur les vis de réglage présentes sur les pieds. Régler les vis (Fig. 15 : A-vis de réglage, B-hauteur plan feu), jusqu'à ce que le profil de recouvrement du marbre sur l'Ecomonoblocco soit positionné à la hauteur prévue par rapport au revêtement, en s'assurant que la base du foyer soit à niveau.

5 mm B A

Fig. 15

7.4 Schéma de montage

La Fig. 16 montre un exemple de schéma d'assemblage.

A) Cheminée
B) Grille d'évacuation de la chaleur
c) Habillage et structure portante ignifuge
D) Conduit des fumées
E) Grille inférieure
F) Prise d'air comburant
G) Panneau d'inspection

Une installation correcte du conduit de fumée (D) entre l'Ecomonoblocco et la cheminée (A) doit être effectuée de manière étanche, en fermant, avec du matériel adapté aux hautes températures, toutes les jonctions.

Si l'Ecomonoblocco est installé sur une cheminée précédemment utilisée par d'autres foyers, il est nécessaire de la nettoyer soigneusement pour éviter un fonctionnement anormal et pour prévenir les incendies éventuels des résidus imbrûlés qui se déposent sur les parois internes de la cheminée.

Les prescriptions d'installation prévoient :

• le montage d'une grille d'évacuation de la chaleur le plus près possible du plafond (environ 20 cm) (B);
  • le montage d'une grille inférieure (E) en dessous du plan feu ;

• la prédisposition d'un panneau de visite (G) dont les dimensions minimales sont de 300x300 mm à la hauteur du motoréducteur (H) pour faciliter les maintenances.

Une installation incorrecte peut compromettre la sécurité de l'appareil.

Le revêtement doit être réalisé dans un matériau ignifuge.

En présence de structures ou de matériaux inflammables au dos ou à proximité du foyer, respecter les distances minimales de sécurité indiquées dans le livret du produit.

L'image est purement indicative. Fig. 16

Il est obligatoire que l'installation soit munie d'une mise à la terre et d'un interrupteur différentiel, conformément aux lois en vigueur.

Le conduit d'évacuation de la fumée doit être doté de sa propre mise à la terre.

7.5 Mise à la terre

L'appareil est muni de vis pour un raccordement équipotentiel en mesure de recevoir un câble d'une section de 2,5 mm² à 6 mm², à utiliser pour obtenir l'équipotentialité de la masse, conformément aux Normes en vigueur. Ce raccord est situé à l'arrière de l'appareil et indiqué par le symbole

Le conduit d'évacuation des fumées doit, lui aussi, être doté de sa propre mise à la terre, en conformité avec les réglementations en vigueur.

7.6 Système d'évacuation des fumées

L'appareil doit être raccordé à un système d'évacuation des fumées en mesure de garantir une dispersion appropriée des produits de combustion dans l'atmosphère, en conformité avec les normes EN 1856-1-2 EN 1857, EN 1443, EN 13384-1-3, EN 12391-1, UNI 10683 tant en ce qui concerne les dimensions qu'en ce qui concerne les matériaux utilisés dans sa construction.

Le diamètre du conduit de fumée devra être conforme aux indications présentes dans le paragraphe "4.3 Caractéristiques techniques" en page 110.

Les composants des systèmes pour l'évacuation des produits de la combustion doivent être déclarés adaptés aux conditions de fonctionnement spécifiques et dotés du marquage CE

Il est conseillé de prévoir, sous l'entrée de la cheminée, une chambre de collecte avec inspection des matériaux solides et de la condensation éventuelle (Fig. 17).

Ne pas utiliser de laine de verre ni un isolant avec support papier : ceux-ci pourraient prendre feu.

Tous les composants du système de cheminée doivent être certifiés adaptés aux conditions de fonctionnement spécifiques et dotés du marquage CE.

L'image est purement indicative. Fig. 17

Le conduit des fumées (A - Fig. 18) entre le foyer et la cheminée devra avoir la même section que la sortie de l'insert. Le raccordement des fumées doit être étanche et il est interdit d'utiliser des tubes métalliques flexibles et extensibles. Les changements de direction par rapport à la sortie des fumées de l'appareil doivent être réalisés avec des coudes ne dépassant pas les 45° (mieux encore s'ils sont de 30° seulement) par rapport à la verticale.

Le terminal de la cheminée doit être de type coupe-vent avec section interne équivalant celle du conduit d'évacuation des fumées et section de passage des fumées en sortie faisant au moins le double de celle interne du conduit d'évacuation des fumées.

max 45° A H=2D D Fig. 18

7.7 Prise d'air

L'Ecomonoblocco doit avoir la bonne quantité d'air de combustion pour garantir une combustion correcte.

Il est obligatoire de réaliser une entrée d'air pour garantir le flux d'air de combustion vers l'appareil et/ou la circulation de l'air ambiant.

La prise d'air doit être correctement dimensionnée et protégée par une grille contre les insectes ; elle doit par ailleurs être positionnée de façon à ne pas être obstruée accidentellement.

Selon les réglementations locales en vigueur, il y a deux configurations possibles pour la réalisation de la prise d'air de combustion :

• (Fig. 19) : prise d'air extérieur (C) canalisée jusqu'au foyer. Grille inférieure (A) fournie pour la circulation de l'air ambiant sur le revêtement ;

E C A D L'image est purement indicative. Fig. 19

• (Fig. 20) : prise d'air (F) sur le revêtement, canalisée jusqu'au foyer. Grille inférieure (A) fournie sur le revêtement et orifice mural (B) pour la recirculation de l'air ambiant.


E B F D A L'image est purement indicative. Fig. 20

L'Ecomonoblocco est doté, sur la partie inférieure, d'une bride (D) pour l'entrée de l'air comburant.

Il faut positionner la grille d'évacuation de la chaleur (E), fournie avec le produit, sur la partie supérieure du revêtement.

Si un ou plusieurs ventilateurs d'extraction (hottes d'aspiration) sont présents dans la pièce où se trouve l'insert cheminée, cela pourrait entraîner des problèmes de combustion dus à un manque d'air de combustion.

7.8 Raccordementdel'arrivéed'airchaud

Uniquement pour les modèles V12 - V12 EPLUS

7.8.1 Raccordement dans l'habillage pour le chauffage dans une seule pièce

Appliquer les tuyaux flexibles (∅ 140 mm) pour la distribution d'air chaud sur les embouts avant et/ou arrière de sortie, sur la hotte, en les fixant avec les colliers dédiés. Insonoriser les tuyaux en les habillant avec un matériau isolant (matelas d'isolant écologique) (Fig. 21: A-collier, B-tube de distribution, C-calorifugeage, D-bouches).

A B C D Fig. 21

7.8.2 Raccordementauxconduitescanaliséespour chauffage dans plusieurs pièces

Pour chauffer plusieurs pièces, il est possible de fabriquer des conduits métalliques pour la distribution de l'air selon le schéma suivant :

• Tuyau flexible en aluminium - longueur jusqu'à 6 m sur une seule conduite (Fig. 22) ;
• Tuyau lisse métallique - longueur jusqu'à 10 m sur une seule conduite (Fig. 22) ;
• Tuyau lisse métallique - longueur jusqu'à 14 m sur une double conduite (Fig. 23).

BM = Bouche d'arrivée au plafond avec clapet de réglage

GT = Grille de passage sur la partie inférieure de la porte

A+B = GRILLES de prise d'air ambiant avec trous de 14 cm, reliées par un tuyau flexible au ventilateur, avec ou sans grille fixe, sans clapet

C = Ouverture de prise d'air extérieure positionnée sous le plan feu, avec grille à ailettes fixes, grille anti-insectes.

D = Distribution d'air chaud avec canalisation en acier galvanisé placée au plafond, section interne nette 25x20 cm, pour un développement de 12 m environ (selon le modèle de ventilateur, le nombre de coudes et les matériaux utilisés), revêtement avec isolant externe de 3 cm et éventuel habillage en plaques de plâtre.

25x20 25x20 Fig. 23

A C B BM BM D D BT GT BT BT BT BT BT Fig. 24

Les conduits pour la distribution de l'air doivent avoir une section interne de 25x20 cm, ils doivent être fabriqués en tôle galvanisée et isolés avec un matelas isolant pour éviter le bruit et la dispersion de chaleur.

Lorsque la cheminée est utilisée pour chauffer deux pièces adjacentes ou plus, il est essentiel de favoriser le recyclage de l'air ambiant afin d'égaliser la température dans les différentes pièces, puis aménager des grilles de passage sur les portes ou maintenir les portes entrouvertes.

7.9 Habillage de la hotte

Avant de réaliser l'habillage de la hotte, il est nécessaire d'effectuer les branchements électriques là où cela est prévu.

Pour la réalisation de l'habillage de la hotte, il est conseillé d'utiliser des plaques de plâtre ignifuges.

L'unité de commande doit être installée avant la construction de l'habillage de la hotte.

Lors de la construction de la hotte, il est essentiel de protéger le châssis coulissant de la porte avec du nylon pour éviter que la poussière, le mortier ou d'autres corps étrangers n'endommagent le système coulissant. Retirer cette protection lorsque le travail est terminé.

Prévoir des ouvertures latérales adaptées sur le revêtement pour l'inspection des composants.

Avant le montage final, il est conseillé d'effectuer un essai des fumées, c'est-à-dire de tester le fonctionnement de l'appareil.

7.10 Branchement électrique

Uniquement pour les modèles V12 - V12 EPLUS

Brancher l'appareil au circuit électrique au moyen de la fiche d'alimentation fournie en dotation (Fig. 25).

Le branchement électrique (fiche) doit être facile d'accès même après l'installation de l'appareil.

Palazzetti ne fournit pas le câble d'ali- mentation, sa réalisation incombe à l'installateur.

Si le câble d'alimentation est endommagé, il doit être remplacé par le service d'assistance technique ou par un technicien qualifié afin de prévenir tout risque.

Il est obligatoire que l'installation soit munie d'une mise à la terre et d'un interrupteur différentiel, conformément aux lois en vigueur.

Le conduit d'évacuation de la fumée doit être doté de sa propre mise à la terre.

8 MISE EN MARCHE

Après avoir positionné l'appareil, il est nécessaire d'effectuer les opérations suivantes :

8.1 Contrôle de la base en réfractaire

La base en réfractaire déjà montée, doit être inspectée visuellement pour vérifier qu'aucun composant n'a bougé ni a été détérioré pendant le transport.

Une mauvaise mise à niveau de la base empêche le bon montage des réfractaires restants.

Pour rétablir le niveau des bases, placer des cales d'épaisseur là où c'est nécessaire en utilisant la fibre de verre adhésive fournie

8.2 Descriptionetpositiondesdéflecteurs

N° Description		Quantité / Dimension
1 Panneau inférieur 2 / 244x298
2 Panneau intermédiaire	2 / 140x379
3 JOINT TORIQUE	2 / -
4	Panneau supérieur	2 / 244x298

Dimensions en mm.

Fig. 26

8.3 Montagedescomposantsàl'intérieur du foyer

Pour la numérotation des panneaux, se référer au paragraphe "Description et position des déflecteurs" en page 123.

1) Ouvrir la porte en la poussant vers le haut.
2) Positionnerlespanneaux(4)enlesposantsurles supports (Fig. 27).
3) Placer le joint torique (3) en l'insérant dans son support.
4) Positionner les panneaux (3) en les posant sur les supports.

Fig. 27

5) Poser les dossiers latéraux en réfractaire (A, B) contre le mur de l'Ecomonoblocco et les faire délicatement glisser pour les centrer avec les protubérances (C) présentes dans la base en réfractaire (Fig. 28).

A B C Fig. 28

6) Poser le dossier central en réfractaire (D) contre le mur de l'Ecomonoblocco et le faire délicatement glisser pour le centrer avec les protubérances (E) présentes dans la base en réfractaire (Fig. 29).

D E Fig. 29

7) Bloquer les réfractaires avec la plaque (F) encastrable dans le support (Fig. 30).
8) Positionner lespanneaux(1) en les posantsur les supports.

1 F BALAS Fig. 30

8.4 Branchements électriques

8.4.1 Série WT 16:9 3D V12

Sonde de température canalisation Sonde de température chambre de combustion PALAZZETTI Sonde de température ambiante Fig. 31

8.4.2 Série WT 16:9 3D V12 EPLUS

Sonde de température canalisation Sonde de température chambre de combustion PALAZZETTI Sonde de température ambiante L=3000 A Alimentateur B Afficheur Les images du produit sont purement indicatives Fig. 32

L'installation et le raccordement électrique de l'alimentateur doivent obligatoirement être effectués par du personnel technique qualifié.

L'alimentateur (A) doit être placé à 30 cm au moins du sol, dans un compartiment protégé des liquides, de l'humidité et de la poussière. De plus, le compartiment doit être accessible et doit pouvoir être inspecté en cas d'entretien et/ou de réparation.

Ne pas insérer d'objets dans les ouvertures de l'appareil.

Dans le cas où le produit n'est pas équipé de câble de connexion entre la prise du secteur et l'alimentation, celui-ci doit être fourni et connecté obligatoirement par du personnel technique qualifié, mais l'opération sera à la charge du client.

Lors du premier allumage du produit, des odeurs ou fumées désagréables peuvent être générées suite à l'évaporation ou au séchage de certains matériaux utilisés et des fuites d'eau des ciments peuvent se produire. Ce phénomène diminuera jusqu'à disparaître complètement.

C'est la raison pour laquelle il est conseillé, au cours des premiers allumages, de maintenir les pièces bien aérées.

8.6 Combustion

L'appareil à bois a été conçu pour une combustion intermittente.

Cela signifie qu'il sera nécessaire de charger périodiquement le produit dans un intervalle de temps qui garantit au chargement précédent de brûler complètement, jusqu'à devenir de la braise ardente.

8.5 Premier allumage

Le premier allumage doit être effectué par l'installateur.

Avant la mise en service, retirer les étiquettes et les emballages internes du foyer ainsi que les étiquettes extérieures appliquées sur la vitre.

Le premier allumage du produit est une opération fondamentale, qui permet de tester le produit en plein fonctionnement, et d'évaporer progressivement l'eau utilisée dans les mélanges de construction, ce qui le rendra résistant et durable.

Le premier allumage doit être effectué avec des charges réduites (environ 2 kg/h) en gardant le produit allumé pendant au moins 4 heures à bas régime. Procéder avec ces rythmes de charge pendant au moins les trois jours suivants avant de pouvoir l'utiliser au maximum de ses capacités. Ceci permettra l'évaporation de l'éventuelle humidité accumulée dans les éléments réfractaires pendant les phases d'arrêt.

9 FONCTIONNEMENT

9.1 Allumage

• Ouvrir la porte coulissante, en utilisant le gant fourni à cet effet, en saisissant la poignée et en la poussant vers le haut ou bien en agissant sur le panneau de contrôle (pour les modèles à ouverture automatique).
• En utilisant la poignée froide fournie (A) ouvrir au maximum (+) le réglage de l'air primaire (Fig. 33).
• Poser avec précaution les pièces de bois dans la chambre de combustion en prenant soin de ne pas couvrir totalement les fentes de la grille (B) (Fig. 33).
• Placer un allume-feu naturel sur la pile de bois.
• Ajouter sur la pile de bois des branches de bois fines et croisées entre elles.
• Allumer l'allume-feu par le haut.
• Refermer la porte et s'assurer qu'elle est bien fermée.
• Maintenir la prise d'air ouverte pour garantir une flamme haute et lumineuse.
• Réduire l'ouverture de la prise d'air en utilisant la poignée froide prévue à cet effet (A) (Fig. 33) uniquement lorsque une bonne braise s'est formée.

B A Fig. 33

9.2 Rechargement du combustible

Durant le fonctionnement, pour approvisionner le combustible, suivre la procédure suivante :

• Ouvrir lentement la porte du foyer afin d'éviter la création d'une dépression d'air dans le foyer risquant de faire sortir la fumée dans la pièce (en fonction du tirage de la fumée).
• Approvisionner en combustible et fermer la porte du foyer.

Éviter de surchauffer le produit en introduisant des quantités excessives de combustible.

Introduire le combustible quand les braises se sont formées et que la flamme a diminué.

L'appareil est équipé d'une vanne by-pass qui, lorsqu'on l'ouvre, facilite la sortie de fumée dans le conduit de fumée en minimisant les bouffées de fumée dans la pièce.

9.3 FonctionnementversionWT16:93D N12

Chauffage par convection naturelle.

Dans cette configuration, on règle la combustion en introduisant la poignée froide fournie (A) dans le levier registre situé à la base de la porte.

En le tournant vers les symboles (+) ou (-), on obtient un flux d'air comburant plus ou moins important et par conséquent une combustion plus rapide ou plus lente. Sélectionner la position souhaitée (Fig. 34).

Fig. 34

9.4 FonctionnementversionsWT16:93D V12 - V12 EPLUS

Chauffage par convection forcée.

WT 16:9 3D V12

Version dotée d'un système innovant qui, à travers le panneau de commande, permet de régler la ventilation.

WT 16:9 3D V12 EPLUS

Version dotée d'un système innovant qui permet de gérer une série de fonctions depuis le panneau de commande :

• réglage de la combustion ;
• réglage de la ventilation ;
• ouverture/fermeture de la porte.

9.4.1 Panneau de commande

Description

Le panneau de commande est composé de :

1) écran LCD ;
2) touches de navigation pour se déplacer entre les différentes fonctions ;
3) led d'état ;
4) touches pour modifier les paramètres de fonctionnement et accéder aux sous-menus.

2 1 4 35.4 °C PALAZZETTI Fig. 35

Toutes les touches sont de type capacitif, elles n'ont donc pas besoin d'être appuyées pour être activées, mais il suffit d'effleurer la surface.

Le panneau est équipé d'une série d'adaptateurs qui permettent l'installation sur les plaques les plus communes ; ci-dessous la liste de ces adaptateurs :

• BTicino Living
• BTicino Axolute
• GEWISS Top System
• GEWISS Chorus
  • VIMAR Idea
  • VIMAR Eikon
  • VIMAR Plana
  • ABB Chiara

LED d'état

Icône Description
	Modalités de connexion :led intermittente: dispositif fonctionnant en modalité Access Point ;led toujours allumée: dispositif branché au réseau de la maison.
	Modalités de fonctionnement :led toujours allumée: réglage manuel ;led intermittente: réglage automatique.

9.4.2 Description du menu

Menu Fonction Description Valeurs
°C	Température	Visualisation de la température lue dans la pièce	-
Fan Ventilation		Configuration de la vitesse du ventilateur de l'air ambiant.	Off; 1..5; High; Auto
Info Informations		Page-écran 1ET4W: nom d'identification (personnalisable depuis l'App)AP MODE: modalité fonctionnement Wi-Fi xx:xx:xx:xx:xx:xx : Identifiant Mac Address
		Page-écran 2Connboxxxx: nom réseau Wi-Fi (SSID)192.168.10.1: adresse IPsignal -xx dBm: puissance signal (affichable uniquement avec le panneau connecté au modem)proto DHCP: attribution automatique IP
		Page-écran 3 (pour version WT 16:9 3D V12)T1: xx (°C): température ambiante relevée à proximité de l'écranT3: xx (°C): température dans la chambre de combustionT4: xx (°C): température de l'air à la sortie des bouches
		Page-écran 3 (pour version WT 16:9 3D V12 EPLUS)T1: xx (°C): température ambiante relevée à proximité de l'écranT3: xx (°C): température dans la chambre de combustionT4: xx (°C): température de l'air à la sortie des bouchesS:0 P:4 F:3 D:3: informations relatives au diagnostic
		Page-écran 4Remote: scanning.: active l'analyse d'éventuels accessoires BLE
		Page-écran 5ex. «Comb», «Comb+Fan», etc.: variante fonctionnalité produitDISPLAY: 1.1.0: informations relatives au diagnostic“:”, version du micrologiciel de l'écranBOARD m001 v001: informations relatives au diagnostic “:”, révision powerboard - version du logiciel du powerboard
Power Puissance		(pour version WT 16:9 3D V12 EPLUS)Configuration de la puissance de fonctionnement	1..5
Door	Porte	(pour version WT 16:9 3D V12 EPLUS)Ouverture ou fermeture de la porte	Close: porte ferméeOpening: porte en phase d'ouvertureOpen: porte ouverteClosing: porte en phase de fermetureSTOP: arrêt de la porte dans un point indéfini

9.4.3 Paramètres de fonctionnement

Le fonctionnement de l'appareil est déterminé par les paramètres de Puissance et de Ventilation réglés par l'utilisateur.

Modification de la puissance (pour versions WT 16:9 3D V12 EPLUS)

La puissance définit la quantité d'air comburant et donc a une incidence directe sur les consommations.

Pour modifier la puissance :

A) À l'aide des touches ou aller au menu « Puissance » (Power)
B) En modifier la valeur avec les touches ± ou ∑ (1 minimum, ..., 5 maximum)

Modification de la ventilation

Pour modifier la valeur de la ventilation :

A) À l'aide des touches ou aller au menu « Ventilation » (Fan)
B) En modifier la valeur avec les touches ou
• « Off » = ventilateur éteint
• « 1 » minimum, ..., « 5 » maximum
- « High » = fonctionnement ultra rapide (à utiliser uniquement s'il est nécessaire de chauffer rapidement une pièce)
- « Auto » = fonctionnement automatique (l'appareil réglera la vitesse en fonction de la température de la chambre de combustion

Ouverture / fermeture de la porte (pour versions WT 16:9 3D V12 EPLUS)

Pour ouvrir / fermer la porte :

A) À l'aide des touches ou aller au menu « Porte » (Door)
B) Appuyer sur la touche pour ouvrir la porte
c) Appuyer sur la touche pour fermer la porte

Modalités de fonctionnement du panneau de contrôle

Le panneau de commande est équipé en configuration Access Point (AP Mode). Dans cette modalité, il est possible de se connecter au panneau via l'application pour contrôler l'appareil depuis son smartphone.

Fig. 36

Il est conseillé de connecter le panneau de commande au réseau WiFi domestique (via l'application du smartphone), dans ce cas le panneau de commande fonctionnera en modalité Station Mode (Sta Mode).

Fig. 37

Attention : en cas de modification du mot de passe du routeur, il faudra restaurer le panneau de contrôle selon la procédure suivante :

- Accéder au menu Info - page-écran 2 sur l'écran (comme dans la figure ci-dessous) :

connbox00xx

XXX.XXX.XX.X

signal xxdBm

proto DHCP

- Maintenir enfoncée la touche édu panneau de commande pendant 4 secondes, jusqu'à ce que le signal acoustique "bip" retentisse.

Le panneau de contrôle commencera donc la procédure de redémarrage en se mettant de nouveau en modalité Access Point.

Il sera désormais possible d'effectuer de nouveau la connexion au routeur via l'Application (consulter le manuel joint).

Ce dispositif permet de contrôler à distance les paramètres de fonctionnement de l'Ecomonoblocco.

10.2 Procéduredecouplageaupanneaude contrôle

Accéder à la page-écran Info sur l'afficheur du panneau de contrôle et se rendre sur la page-écran

Insérer les piles dans la télécommande (2 x AAA 1,5 V)

Après quelques secondes, l'écran changera de page-écran, les informations suivantes s'afficheront et la télécommande sera correctement couplée au panneau de contrôle :

Remote: connected! Télécommande couplée au panneau de contrôle

Temp [*C]: 26.0 Température ambiante relevée par la télécommande

Hu [perc]: 34.5 Taux d'humidité relevée par la télécommande

Pr [mBar]: 1000 Pression atmosphérique relevée par la télécommande

Il pourrait être nécessaire d'effectuer de nouveau cette procédure si la télécommande reste hors du rayon de couverture du signal pendant un temps prolongé.

10.3 Légende boutons

1) Allumage / Arrêt (maintenirenfoncépendantenviron 3 s. pour réaliser l'opération souhaitée)
2) Touche momentanément non activée
3) Puissance
4) Ventilation
5) Ouverture de la porte (si prévue)
6) Touche momentanément non activée

7) Touches pour le réglage des paramètres
8) Touches pour le réglage des paramètres

10.4 Modification del apuissance (siprévu)

A) Appuyer sur la touche 3 qui s'allumera
B) Appuyer sur la touche 7 ou 8 pour définir la valeur souhaitée.

10.5 Modification de la ventilation

A) Appuyer sur la touche 4 qui s'allumera
B) Appuyer sur la touche 7 ou 8 pour définir la valeur souhaitée.

10.6 Ouverture / Fermeture de la porte (si cela est prévu)

A) Appuyer sur la touche 5 qui s'allumera
B) Appuyer sur la touche 7 ou 8 pour définir la valeur souhaitée.

10.7 Reset de la télécommande

S'il est nécessaire de réinitialiser la télécommande pour la remettre dans sa configuration d'usine, appuyer simultanément sur les boutons 1 et 8 pendant 3 secondes environ.

11 NETTOYAGE ET ENTRETIEN

Les opérations de maintenance doivent être effectuées par un centre d'assistance technique autorisé.

Avant d'effectuer toute opération d'entretien, prendre les précautions suivantes :

• S'assurer que toutes les parties de l'appareil soient froides.
• S'assurer que les cendres soient complètement éteintes.
• Utiliser les équipements de protection individuelle prévus par la Directive 89/391/CEE.
• S'assurer que l'interrupteur général de ligne soit désinséré (pour versions V16 et V16eplus).
• Vérifier que l'alimentation ne puisse pas être rétablie accidentellement. Débrancher la fiche de la prise murale (pour versions V16 et V16eplus).
• Toujours travailler avec des outils appropriés à l'entretien.
• À la fin de la maintenance ou des opérations de réparation, avant de remettre l'appareil en marche, réinstaller toutes les protections et réactiver tous les dispositifs de sécurité.

11.1 Maintenance du système d'évacuation de la fumée

Elle doit être effectuée une fois par an au moins, ou bien tous les 40 quintaux de combustible brûlé (comme spécifié dans la norme du produit), en faisant appel à du personnel spécialisé

En présence de sections horizontales, il est nécessaire de vérifier et d'éliminer les dépôts de cendre et de suie avant qu'ils ne bouchent le passage de la fumée.

Les incrustations à l'intérieur du conduit de fumée peuvent être préjudiciables à un bon tirage. Quand elles atteignent une épaisseur de 5-6 mm, en présence de températures élevées et d'étincelles, celles-ci peuvent s'enflammer et avoir des conséquences facilement imaginables tant pour le conduit de fumée que pour l'habitation.

11.2 Maintenance de l'appareil

À réaliser au moins une fois par an, ou bien chaque fois que l'appareil signale une demande de maintenance.

Pendant l'opération de maintenance, le technicien devra :

• effectuer un nettoyage soigné et complet du conduit de fumée ;
  • vérifier l'état et l'étanchéité de tous les joints ;
• vérifier l'état et la propreté de tous les composants internes ;
• vérifier l'étanchéité et la propreté du raccord du conduit de fumée ;
  • vérifier le bon fonctionnement de l'appareil.

11.3 Programme de nettoyage et d'entretien

11.3.1 Utilisateur

	À CHAQUE ALLUMAGE	TOUTES LES SEMAINES	TOUS LES MOIS
Brasier / Grille (Fig. 40) X
Tiroir / Compartiment à cendres (Fig. 41) X
Vitre (Fig. 42 - Fig. 43) X

11.3.2 Centre d'assistance technicien autorisé

	1 AN (*)
Joints porte X
Ciments et déflecteurs à fumées (se référer au paragraphe "Nettoyage des ciments et des déflecteurs de fumées" en page 137)	X

(*) Au moins une fois par an ou tous les 40 quintaux de combustible brûlé.

11.4 Nettoyage de l'intérieur du foyer

Avant d'effectuer toute opération d'entretien, prendre les précautions suivantes :

1) S'assurer que la grille (A) (Fig. 40) soit libre de tout résidu de combustion pouvant obstruer le passage de l'air. La retirer et effectuer le nettoyage du foyer en utilisant une balayette (non fourni) en faisant convoyer les résidus de la combustion dans le tiroir des cendres. Faire attention aux braises qui brûlent.

Poser la grille avec précaution sur une surface de support appropriée.

A PALAZZETTI Fig. 40

2) Retirer le tiroir à cendres (B) de la base et aspirer les cendres déposées dans les compartiments situés en dessous (Fig. 41).

Le tiroir à cendres situé sous le foyer doit être vidé tous les jours pour éviter que les cendres n'atteignent le sommet, en causant des surchauffes de la grille en fonte du foyer et en inhibant le passage d'air vers le foyer.

3) Aspirer les trous avant et arrière (C) du distributeur d'air de combustion afin d'éviter une éventuelle accumulation de cendres (Fig. 41).

PALAZZETTI A B C Fig. 41

Les réfractaires subissent des déformations par dilatation pendant le fonctionnement de l'appareil, dues aux températures élevées atteintes. C'est la raison pour laquelle les fissures laissées entre une pièce et l'autre des réfractaires doivent être considérées comme normales. Pendant la combustion, ces fissures sont remplies de cendres qui absorbent les dilatations des réfractaires.

11.5 Nettoyage de la vitre

Ne pas nettoyer la vitre pendant le fonctionnement de l'appareil et ne pas utiliser d'éponges abrasives.

Pendant les opérations de nettoyage, soutenir la porte avec une main pour éviter des sollicitations excessives de la structure.

Faire très attention de ne pas heurter le verre céramique en raison de la grande fragilité du matériau.

Pour effectuer le nettoyage de la vitre :

1) Utiliser la poignée froide (A) pour tourner le levier (B) et libérer le crochet (C)
2) Ouvrir le battant (D) (Fig. 42).

PALAZZETTI A B C D Fig. 42

3) Nettoyer la vitre à l'aide d'un chiffon humide ou avec du papier humidifié et passé dans de la cendre (Fig. 43).

Il est aussi possible d'utiliser des détergents adaptés au nettoyage des fours de cuisine.

4) Accompagner le battant jusqu'à fermeture complète.
5) Pousser le levier (B) avec la main et ramener le battant en position de verrouillage (Fig. 44).

B Fig. 44

6) Procéder de la même façon avec le battant du côté opposé.

11.6 Nettoyage des ciments et des déflecteurs de fumées

Avant d'effectuer tout travail d'entretien, vérifier qu'il n'y ait pas de braises brûlantes.

Les incrustations et les dépôts sur les déflecteurs et à l'arrière des panneaux réfractaires peuvent compromettre le bon fonctionnement et la durée de vie de l'appareil.

Pour un bon nettoyage des parties et de l'appareil, utiliser une simple brosse ou un aspirateur à cendres.

Pour le nettoyage, effectuer les opérations suivantes :

1) Ouvrir la porte (A) en la poussant vers le haut.

2) Soulever et extraire la grille (B) et le tiroir à cendres (C) (Fig. 46).

B C Fig. 46

3)

4) Souleveretextrairedansl'ordrelespanneaux(1) et la plaque du support des réfractaires (D) (Fig. 47)

1 D PALLAS Fig. 47

5) Soulever et extraire dans l'ordre le dossier en réfractaire central (E) puis les latéraux (F, G) (Fig. 48).

F E G Fig. 48

6) Soulever et extraire dans l'ordre les bases en réfractaire (H, I, L, M) de la base et aspirer la cendre éventuellement présente dans les compartiments situés en dessous (Fig. 49).

7) Extraire dans l'ordre les panneaux (2), les deux joints toriques (3) et les panneaux (4) (Fig. 50).

4 3 2 Fig. 50

8) Mettre le clapet d'inspection (N) en position d'ouverture en débloquant la tige en appui. Dévisser ensuite la vis de blocage (O) pour permettre l'accès complet au conduit de fumée (Fig. 51).

N O Fig. 51

9) Une fois le nettoyage terminé, remonter l'ensemble en consultant aussi le paragraphe "Montage des composants à l'intérieur du foyer" en page 123.

12 DÉMOLITION ET ÉLIMINATION

La démolition et l'élimination de l'appareil sont exclusivement à la charge du propriétaire qui devra agir conformément aux lois en vigueur dans son pays en matière de sécurité et de respect et de protection de l'environnement.

L'élimination des matériaux peut également être confiée à des tiers, à condition de s'adresser à des entreprises autorisées à récupérer et à éliminer les matériaux en question.

Respecter toujours les normes en vigueur dans le pays où sera effectuée la mise au rebut des matériaux et éventuellement la déclaration.

Toutes les opérations de démontage pour la démolition doivent être réalisées avec l'appareil arrêté et hors tension.

• Enlever toute l'installation électrique.
• Séparer les accumulateurs présents dans les cartes électroniques.
• S'adresser à des centres autorisés pour la mise au rebut de la structure de l'appareil.

L'abandon de l'appareil sur dans des zones accessibles expose les personnes et les animaux à un grave danger.

L'élimination du produit de manière différenciée permet d'éviter les éventuelles conséquences négatives pour l'environnement et la santé et permet de récupérer les matériaux dont il est composé afin d'obtenir une importante économie d'énergie et de ressources.

Le propriétaire est le seul responsable en cas d'éventuels dommages à des personnes et des animaux. Lors de la démolition, le marquage CE, le mode d'emploi et les autres documents concernant cet appareil devront être détruits.

Le symbole de la poubelle barrée présent sur l'étiquette de l'équipement indique que le produit, à la fin de sa vie utile, doit être ramassé séparément des autres déchets.

Conformément à l'article 13 du décret législatif n° 151 du 25 juillet 2005 portant application de la directive 2002/96/CE du 23 février 2003 relative aux déchets d'équipements électriques et électroniques relative aux mesures et procédures visant à prévenir la production de déchets d'équipements électriques et électroniques, appelés DEEE, favorisant la réutilisation, le recyclage et d'autres formes de valorisation afin de réduire la quantité à envoyer pour élimination et d'améliorer l'intervention des sujets participant au cycle de vie de ces produits.

12.1 Élimination des batteries

INFORMATION POUR L'ÉLIMINATION CORRECTE DES BATTERIES AU SENS DE LA DIRECTIVE EUROPÉENNE 2006/66/EC

Il faut remplacer la batterie lorsque sa charge électrique est terminée : à la fin de sa vie utile, cette pile ne doit pas être éliminée avec les déchets urbains. Elle doit être remise auprès des centres de tri sélectif appropriés ou bien auprès des revendeurs qui fournissent ce service. Éliminer séparément une batterie permet d'éviter les possibles effets négatifs sur l'environnement et sur la santé de l'homme dérivant d'une élimination inappropriée et permet de récupérer et de recycler les matériaux dont elle est composée, avec comme conséquence d'importantes économies d'énergies et de ressources. Pour souligner l'obligation d'éliminer séparément les batteries, la pile contient le symbole de la poubelle barrée. L'élimination abusive du produit de la part de l'utilisateur entraîne l'application des sanctions administratives prévues par la norme en vigueur.

Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
