Caractéristiques	Détails
Type de hotte	Hotte aspirante

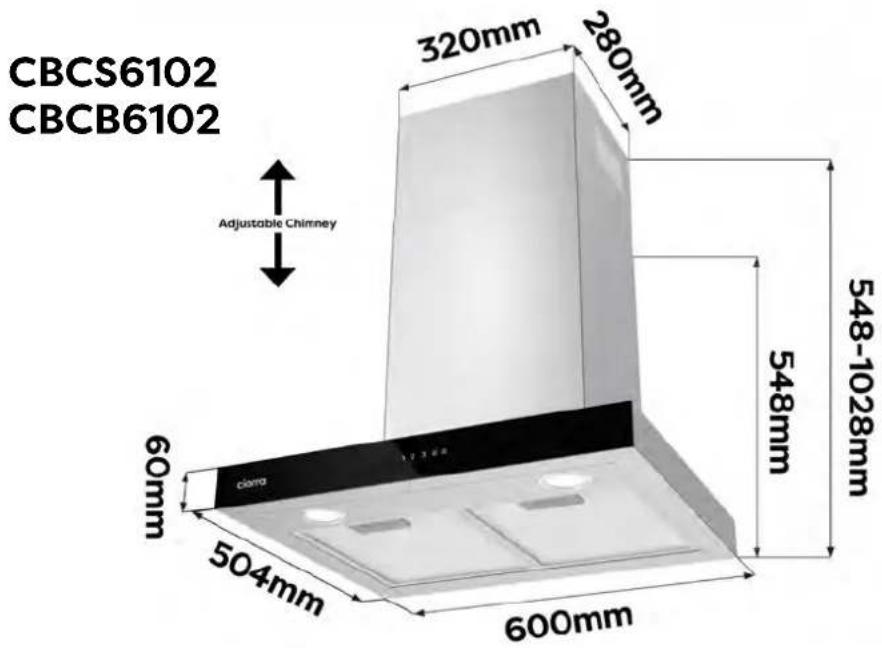

Dimensions	60 cm de largeur
Débit d'aspiration	Jusqu'à 650 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable
Installation	Installation murale
Consommation énergétique	Classe énergétique B
Poids	Environ 10 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - CBCS6102 CIARRA

Comment nettoyer le filtre à graisse de la hotte CIARRA CBCS6102 ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez-le doucement avec une éponge, rincez et laissez sécher avant de le remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée à une source d'alimentation et si le disjoncteur n'a pas sauté. Si tout semble en ordre, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

La hotte fait-elle trop de bruit ?

Un bruit excessif peut être dû à un filtre encrassé ou à une installation incorrecte. Assurez-vous que le filtre est propre et que la hotte est installée de manière sécurisée et sans vibrations.

Comment régler l'intensité de l'éclairage de la hotte ?

L'éclairage de la hotte CIARRA CBCS6102 peut être réglé à l'aide du bouton d'éclairage sur le panneau de contrôle. Appuyez plusieurs fois pour changer l'intensité de la lumière.

Que faire si la hotte ne ventile pas correctement ?

Vérifiez si le filtre est propre et que les conduits d'évacuation ne sont pas obstrués. Assurez-vous également que la hotte est installée à la bonne hauteur par rapport à la cuisinière.

Comment installer la hotte CIARRA CBCS6102 ?

Pour installer la hotte, suivez les instructions du manuel d'utilisation. Assurez-vous de la fixer solidement au mur et de respecter les distances minimales recommandées par le fabricant par rapport à la cuisinière.

Est-il possible de remplacer les ampoules de la hotte ?

Oui, les ampoules peuvent être remplacées. Éteignez la hotte, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle de même type et puissance.

Quel type de filtre dois-je utiliser pour la hotte CIARRA CBCS6102 ?

Utilisez des filtres à graisse en aluminium ou en acier inoxydable pour la hotte CIARRA CBCS6102, conformément aux recommandations du fabricant.

La hotte émet une odeur désagréable, que faire ?

Une odeur désagréable peut provenir d'un filtre encrassé ou d'une accumulation de graisse. Nettoyez le filtre et vérifiez l'intérieur de la hotte pour tout résidu qui pourrait causer l'odeur.

La hotte s'arrête-t-elle automatiquement ?

La hotte CIARRA CBCS6102 ne dispose pas d'une fonction d'arrêt automatique. Assurez-vous de l'éteindre manuellement après utilisation.

MODE D'EMPLOI CBCS6102 CIARRA

r Anschluss des Lichtkabels ist lose Zurücksetzen der Verbindung Motor läuft, aber keine Absaugung 64DE Umweltschutz Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, um Informationen zum Recycling zu erhalten. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, leisten Sie einen Beitrag dazu, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls durch einen unangemessenen Umgang mit diesem Produkt verursacht werden könnten. Das Symbol auf dem Produkt weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Stattdessen ist es an die zuständige Sammelstelle für das Recycling von Elektro und Elektronik- Geräten zu übergeben. Die Entsorgung muss gemäß den örtlichen Umweltvorschriften für die Abfallentsorgung vorgenommen werden. Für weitere Informationen zur Behandlung, Rückgewinnung und Recycling dieses Produkts kontaktieren Sie bitte das örtliche Bürgeramt, Ihren Hausmüllentsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben. 6566FR Chère Cliente, Cher Client: Merci beaucoup pour votre achat. Nous vous prions de lire ce mode d’emploi soigneusement avant de l’installation et la mise en service de cet appareil. Si vous avez des questions, veuillez nous contacter par cette adresse: E-mail: [e-mail] 67FR Table des matières Prescriptions de sécurité ------------------------69-70 Spécification ---------------------------------------71 Avant l’utilisation de la hotte aspiran--------------72 Préparations pour le mont--------------------------73 Montage----------------------------------------74-82 Installer la hotte ------------------------------------------74-81 Installer le filtre à charbon------------------------------------82 Fonctionnement--------------------------------83-88 Nettoyage et entretien-------------------------89-96 Filtre à graisses----------------------------------------------89 Filtre à charbon----------------------------------------------89 Acier inoxydable---------------------------------------------89 Finition peinte-----------------------------------------------89 Remplacement de LED----------------------------------90-96 Dépannage-----------------------------------------97 Protection de l'environnement ---------------------98 68FR Sécurité ! ATTENTION POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, OBSERVER CE QUI SUIT: N'utilisez cet appareil que de façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice. Avant d'entretenir ou de nettoyer l'appareil, débranchez ou déconnecter la hotte de l'alimentation électrique. Cet appareil n'est pas été conçu pour être utilisé par des enfants et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expériences et de connaissances, à condition sous surveillance ou après le même ont été chargés par une personne responsable leur sécurité liée à l’utilisation sécuritaire de l’équipement et la compréhension des dangers qui lui sont inhérents. Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les règlements et normes applicables, y compris la construction coupe-feu. Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afin d'éviter tout refoulement. Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux connexions électriques et/ou aux canalisations. Les conduits de ventilation doivent toujours évacuer vers l'extérieur. Pour évacuer l’air qui doit être éliminé respectez les réglementations des autorités compétentes locales. La mise à la terre de l'appareil est obligatoire. Lorsque les réglementations locales applicables comportent des exigences d'installation et/ou de certification plus restrictives, les exigences susmentionnées prévalent sur celles du présent document et l'installateur s'engage à s'y conformer à ses frais. Nettoyez fréquemment la hotte aspirante. Il ne faut pas faire accumuler la graisse sur les ventilateurs, les filtres ou dans les conduits d'évacuation.

AVERTISSEMENT: toute installation de vis et de dispositifs de

fixation non conformes à ces instructions peut entraîner des risques de décharges électriques. 69FR Sécurité

1. ÉTOUFFEZ LES FLAMMES avec un couvercle bien ajusté, une plaque

à biscuits ou un plateau métallique, puis éteignez la cuisinière. VEILLEZ À ÉVITER LES BLESSURES. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ ET APPELEZ LES POMPIERS.

2. NE JAMAIS PRENEZ UNE POÊLE ENFLAMME - Vous pourriez vous

3. N'UTILISEZ PAS D'EAU, y compris des torchons ou des serviettes

humides - Il pourrait provoquer une violente explosion de vapeur.

4. Utilisez UNIQUEMENT un extincteur si:

a) Vous possédez un extincteur de classe ABC et vous savez vous en server. b) Le feu est petit et contenu dans la zone où il a commence. c) Les pompiers ont été appelés. d) Vous pouvez combattre le feu en tournant le dos à une sortie. ! AVERTISSEMENT Uniquement pour la ventilation générale. Ne pas utilisez pour évacuer des matières et vapeurs dangereuses ou explosives. Le moteur de votre hotte est équipé d'une surcharge thermique qui arrête automatiquement le moteur en cas de surchauffe. Le moteur redémarrera lorsqu'il aura refroidi. Si le moteur continue à s'arrêter et à redémarrer, contactez le Service Après-Vente. Respectez toujours les exigences du fabricant de l'appareil de cuisson en matière de besoins de ventilation. Afin de réduire le risque d'incendie et d'évacuer correctement l'air, veillez à canaliser l'air à l'extérieur - N'évacuez pas l'air dans des espaces situés à l'intérieur des murs ou du plafond ou dans des greniers, des vides sanitaires ou des garages. Portez des gants de travail et lunettes de sécurité pour toutes les opérations d'installation et d'entretien. Veuillez lire l'étiquette de spécification sur le produit pour de plus amples informations et exigences. 70FR Spécification Tension 220V-240V~ 50Hz Puissance du moteur 1 x 85W Puissance des lampes Dimensions de l'appareil 600/900*504*548~1028 mm (W x D x H) Remarque: le fabricant se réserve le droit de modifier toute amélioration ou modification technologique sans préavis. CBCS6102 CBCB6102 CBCS9102 CBCB9102 Voir l'étiquette de classement du produit 71FR Avant l’utilisation de la hotte aspirante

Avertissement: Avant de procéder au montage, contrôlez qu'il

n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les réglementations et exigences en vigueur. Il faut installer la hotte par un technicien qualifié qui est responsable d'observer les distances d'installation spécifiés sur la plaque signalétique de série. Le fabricant décline toute responsabilité en cas d'installation incorrecte et n'accepte aucune responsabilité de la garantie de l'appareil en cas de dommages causés par un montage incorrect. Composants: Vous aurez besoin de ces outils pour le montage 1.Gants de protection 2.Règle horizontale 3.Mètre à ruban 4.Ruban adhésif double-face ou ruban 5.Tournevis cruciforme 6.Perceuse électrique et perceuse 8mm Part 1 : Cheville à expansion × 9Part 8 : Support de cheminée inférieure × 1Part 9 : Support de cheminée supérieure × 1Part 10 : Support mural × 1Part 11 : Corps de hotte × 1 Part 12 : Cheminée inférieure × 1Part 13 : Cheminée supérieure × 1Part 14 : Filtre à charbon × 2(CBCF003)Part 2 : 4*30mm Vis X 9Part 3 : 4*8mm Vis X 2Part 4 : Conduit d’air en aluminium X 1Part 5 : Câble de serrage X 2Part 6 : Mode d'emploi X 1Part 7 : Schéma de montage X 1 72FR Préparations pour le montage Préparations pour le montage: a) Mode de ventilation Mode de recyclage: filtrer de l’air avec filtre à charbon (requis), les odeurs peuvent être éliminés et expulsé par le trou de ventilation supérieure, le tuyau d'évacuation n'est pas requis. Mode d'extraction: Vous pouvez installer le tuyau d'évacuation en aluminium de 1,5 m de long et 150 mm de diamètre pour l' expulser, celui qui est inclus dans le kit de montage. b) Utilisez au moins 60cm de tuyaux d’évacuation direct avant tout virage lorsque c'est possiblle. Plus de travaux de conduits seraient nécessaires pour de meilleures performances avec des conduits plus longs. c) Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation. 73FR Montage Installer la hotte (Evacuation):

1) Retirez le film protecteur en polyéthylène de la hotte et/ou des

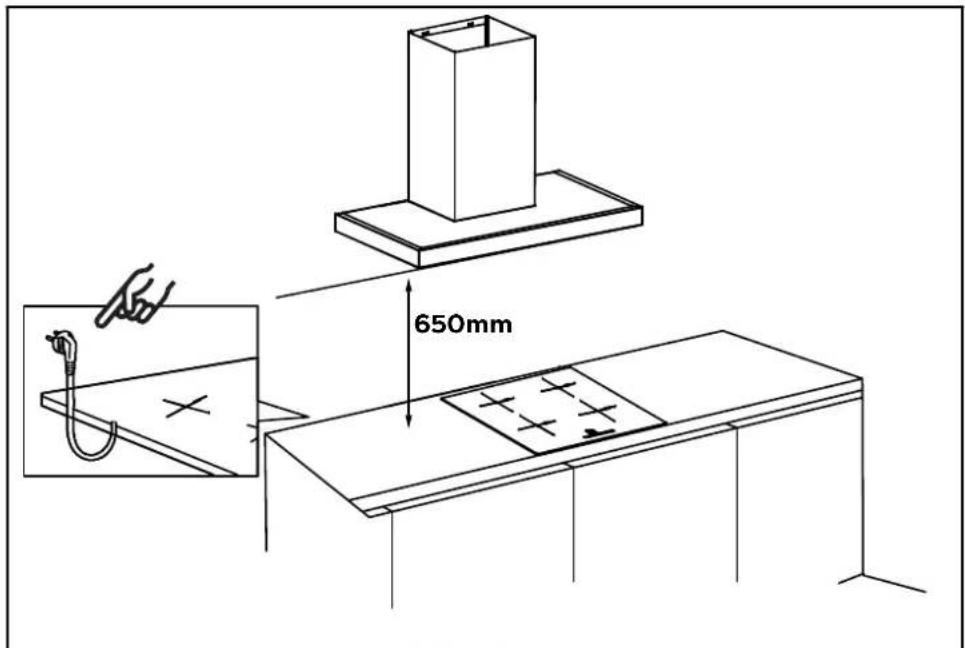

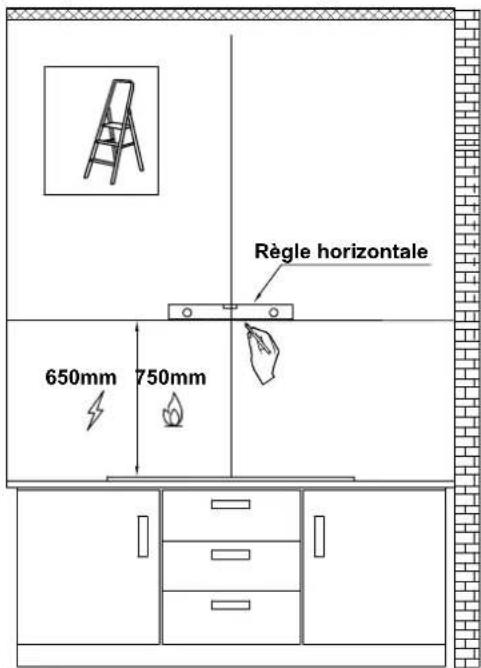

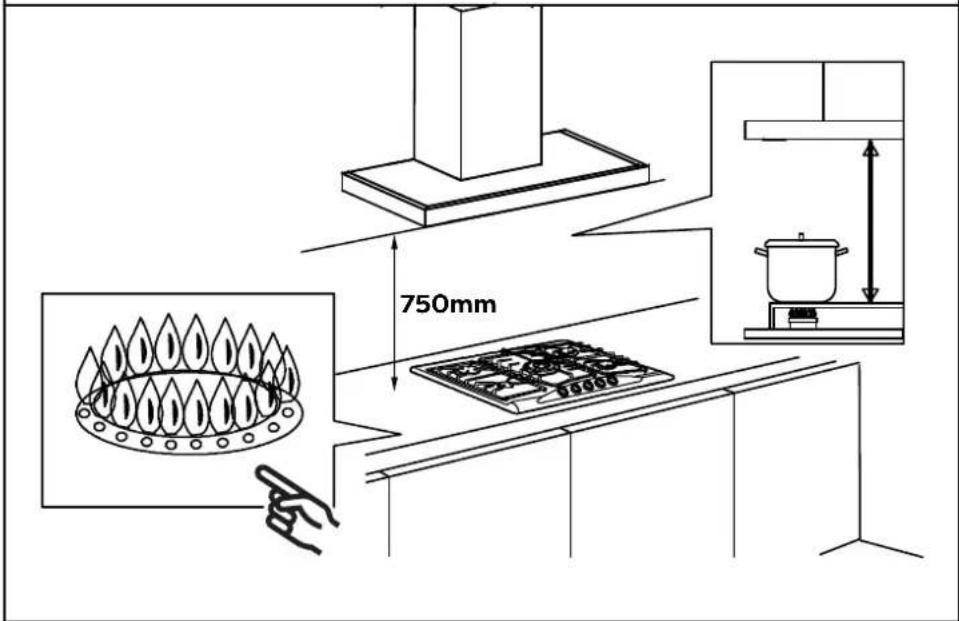

2) Hauteur d'installation proposé : 65 ~ 75 cm au-dessus de la table de

cuisson pour une meilleure aspiration. Hauteur requise au-dessus du table de cuisson à gaz : 750 mm; Hauteur requise au-dessus du plaque de cuisson électrique : 650 mm. 750mm 650mm 74FR Montage

3) Tout d’abord, utilisez un mètre ruban pour mesurer la hauteur entre

la table de cuisson et la hotte (le point central du filtre à graisse en aluminium). La hotte doit être centrée par rapport à votre table de cuisson.Ensuite, utilisez niveau à bulle pour vérifier l’horizontalité, puis utilisez un crayon pour tracer une ligne horizontale

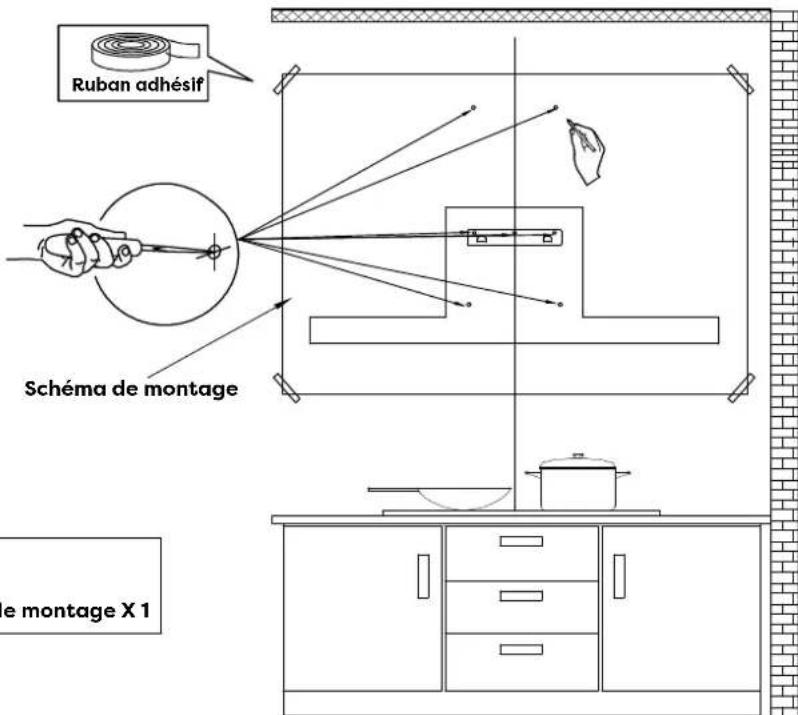

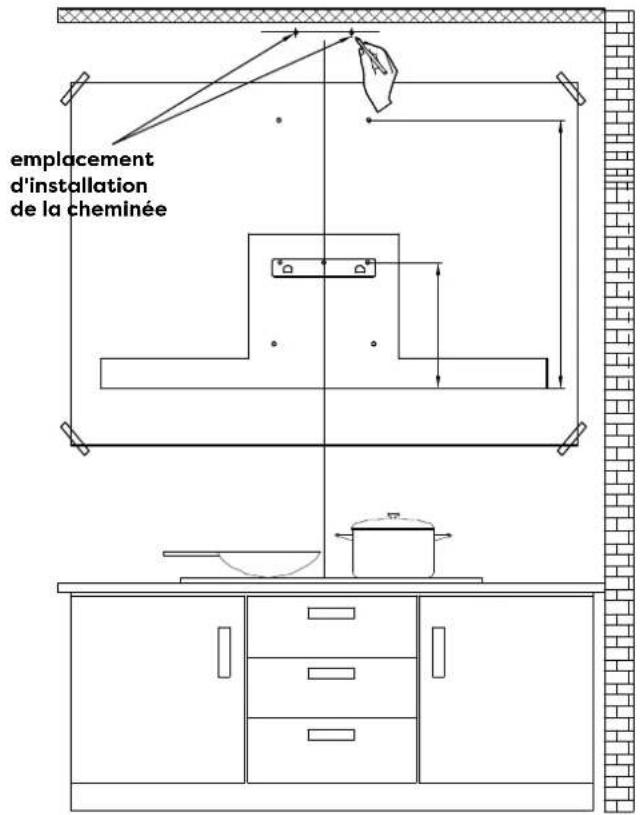

4) Poinçonnez les 7 positions perforées sur le schéma d'installation 1:1,

puis alignez le point central du filtre à graisse en aluminium sur le schéma d'installation avec la ligne horizontale sur le mur, puis scotchez le schéma d'installation au mur, et utilisez un crayon pour marquer les positions perforées sur le mur dans les positions correspondantes. Règle horizontale 650mm 750mm Schéma de montage Ruban adhésif Composants:

Part 7: Schéma de montage X 1

5) Déterminez la hauteur maximale de cheminée(s) selon vos besoins

et marquez l’emplacement de la cheminée le long de la ligne centrale sur le schéma de montage.

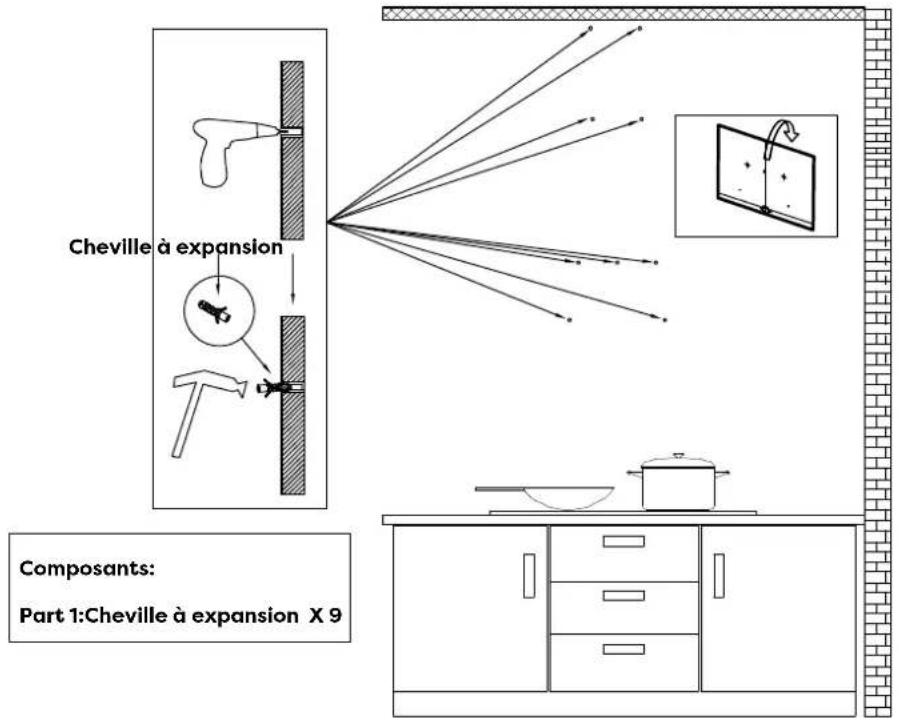

6) Retirez le schéma de montage, percez les trous qui ont été marqués

sur le mur avec une perceuse électrique (perceuse de 8 mm).Ensuite, enfoncez les chevilles à expansion adéquats dans le mur. emplacement d'installation de la cheminée Cheville à expansion Composants:

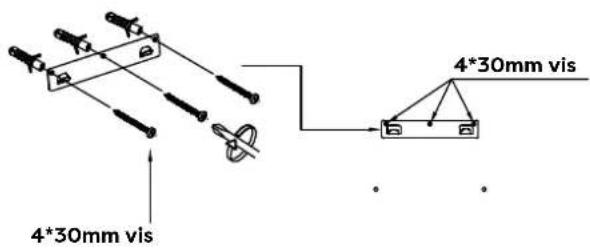

7) Utilisez 3 vis de 4*30 mm pour fixer le support mural au mur.

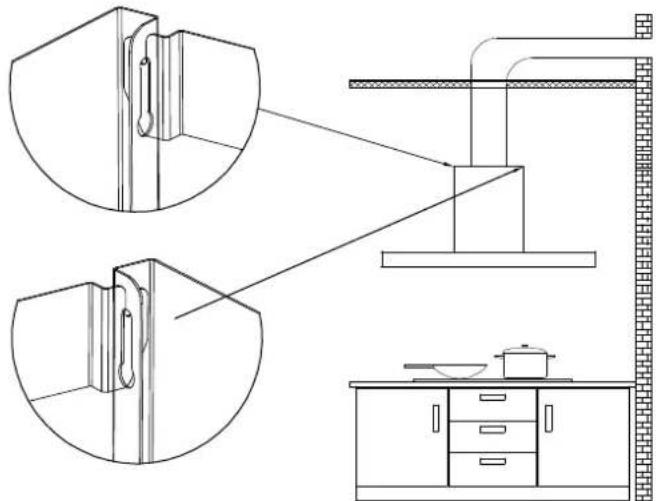

8) Retirez le filtre à graisses en aluminium et accrochez la hotte au

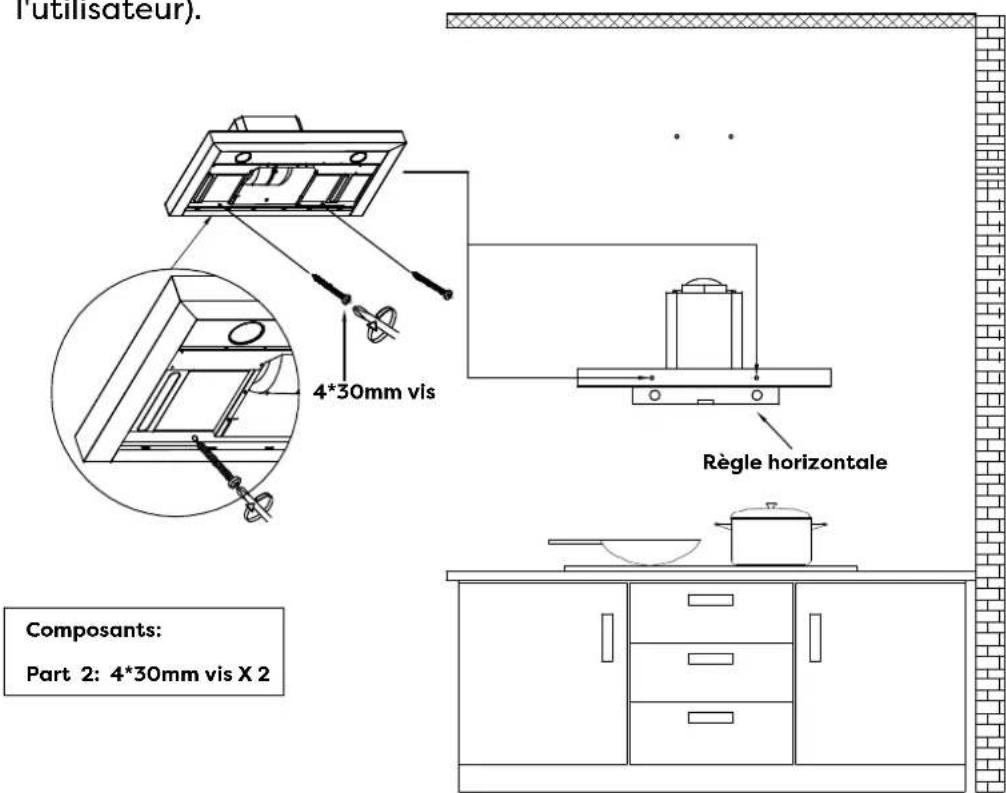

9) Vérifier si la hotte est à un niveau horizontal à l’aide de niveau à

bulle.Mettez deux vis de 4*30 mm dans les trous de sécurité de la hotte pour fixer la hotte (pas obligatoire, selon les besoins de l'utilisateur).

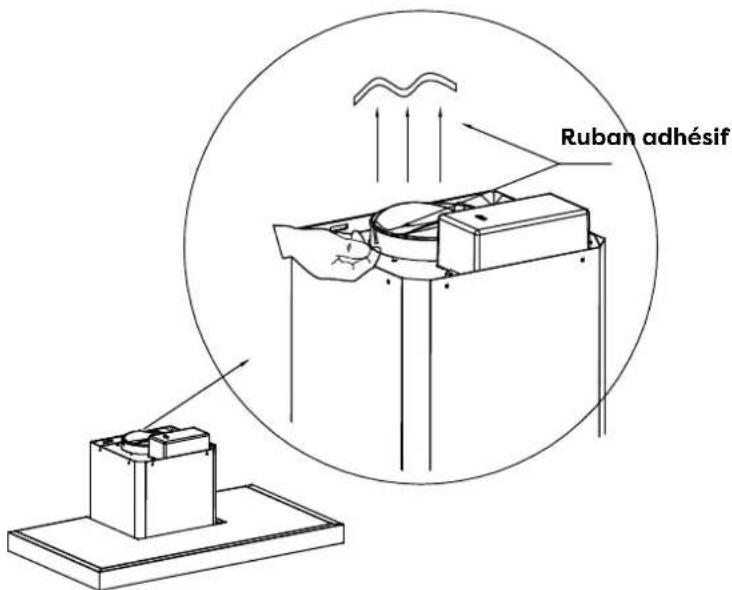

10) Détachez le scotch collé sur le clapet anti-retour.

REMARQUE: Vérifiez le scotch sur le clapet anti-retour a été bien retiré et si le clapet s'ouvre et se ferme sans aucun obstacle. Sinon il fera de bruits et la hotte va se trembler. Règle horizontale 4*30mm vis Composants:

Part 2: 4*30mm vis X 2

Ruban adhésif 78FR Montage

11) Utilisez les deux vis 4*30 mm pour verrouiller les supports de

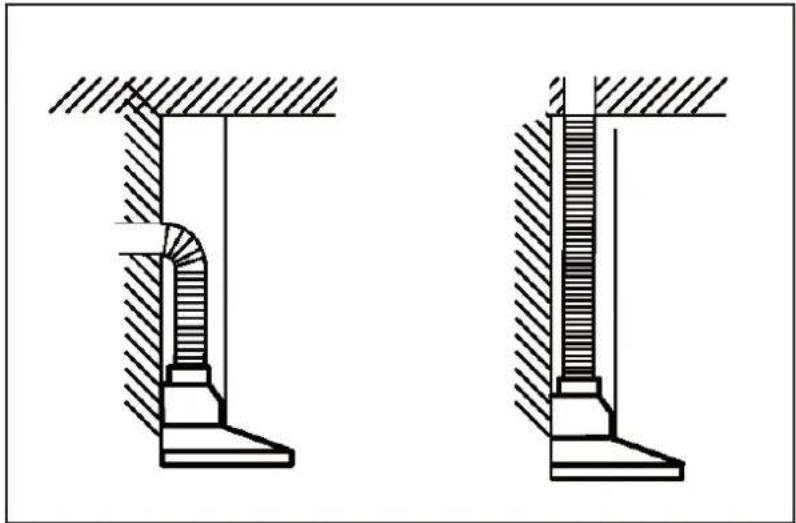

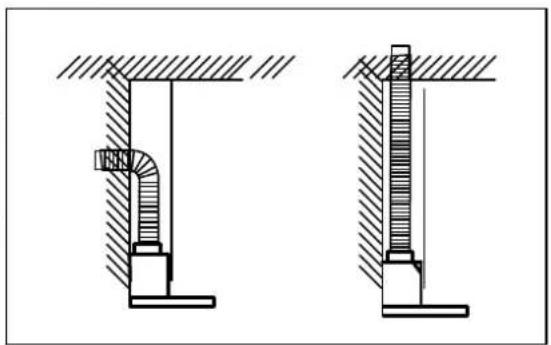

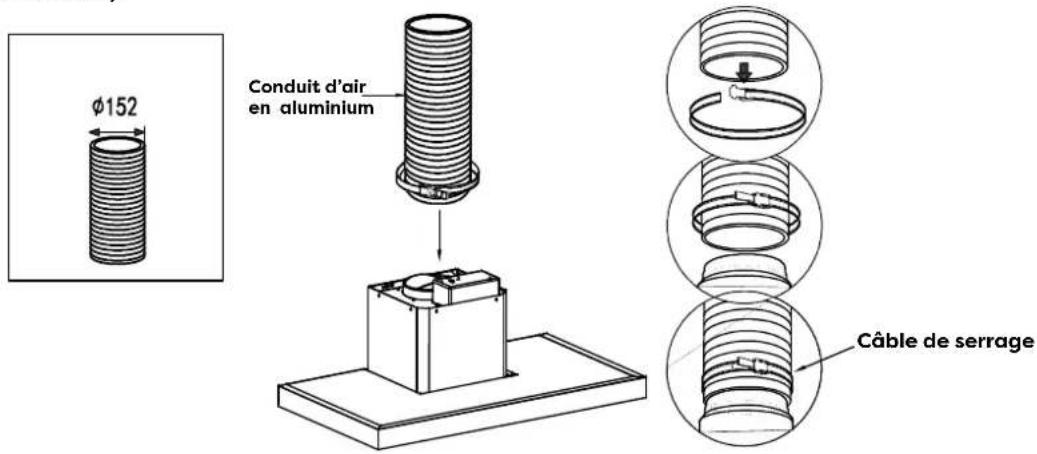

12) Installez le tuyau d'évacuation en aluminium dans la sortie d'air et

fixez-le à l'aide du collier ; l'autre côté du tuyau d'évacuation doit être tiré vers le haut à l'extérieur et fixé (Remarque : ignorez cette étape si vous utilisez le mode de recirculation avec un filtre à charbon). Conduit d’air en aluminium Câble de serrage Composants:

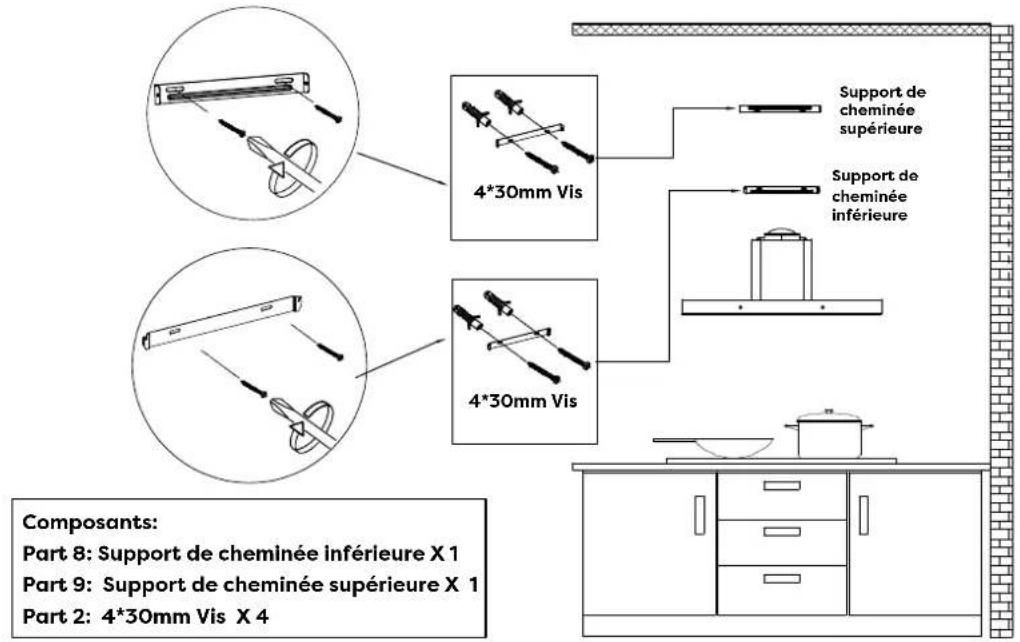

Part 8: Support de cheminée inférieure X 1

Part 9: Support de cheminée supérieure X 1

Part 2: 4*30mm Vis X 4

cheminée supérieurs et inférieurs aux trous correspondants sur le mur. Support de cheminée inférieure Support de cheminée supérieure 4*30mm Vis 4*30mm Vis Composants:

Part 4: Conduit d’air en aluminium X 1

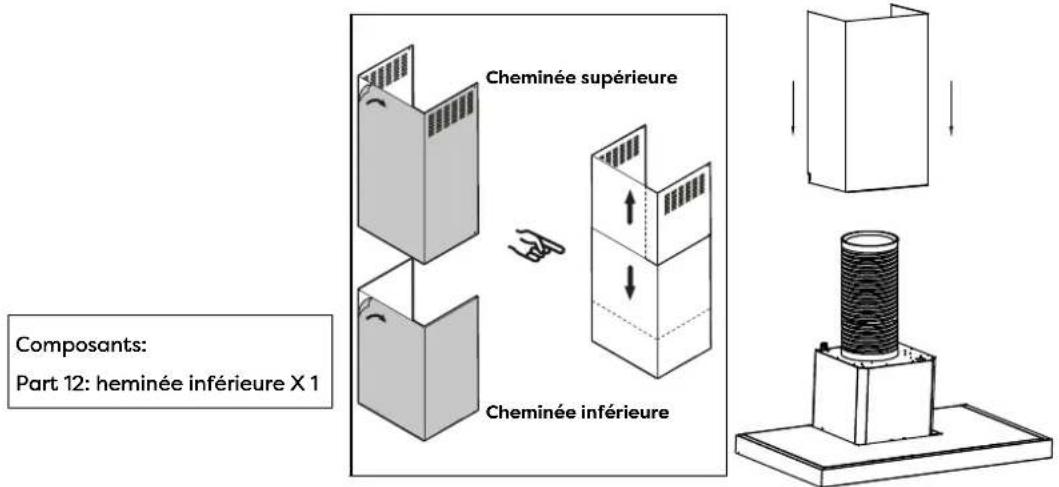

13) Insérez la cheminée inférieure dans la hotte (Remarque : le cordon

d'alimentation doit passer par la cheminée et se connecter au courant).

14) Verrouillez la cheminée inférieure sur le support par deux côtés.

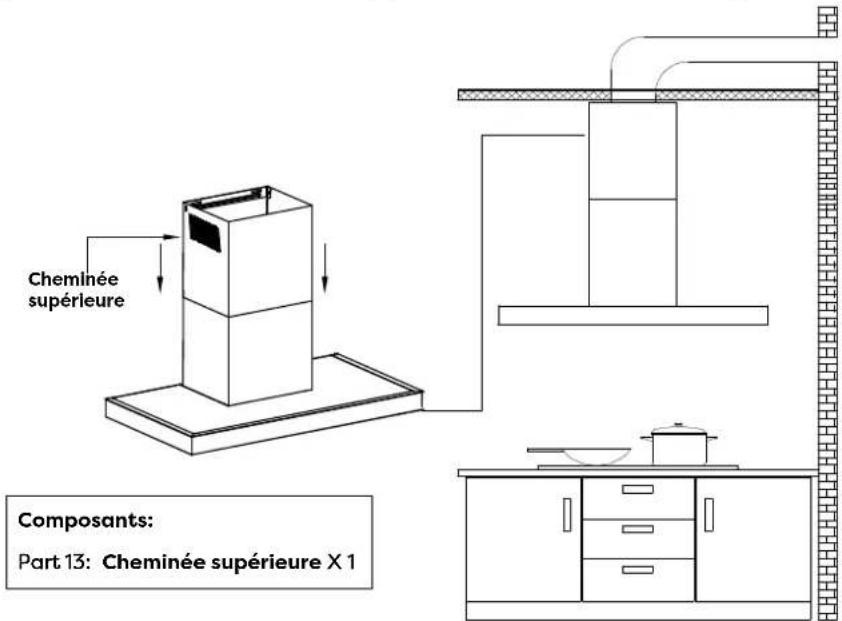

15) Mettez la cheminée supérieure dans la cheminée inférieure, puis

tirez jusqu'à la hauteur du support de la cheminée supérieure. Cheminée supérieure Composants:

Part 12: heminée inférieure X 1

Cheminée inférieure Cheminée supérieure Composants:

Part 13: Cheminée supérieure X 1

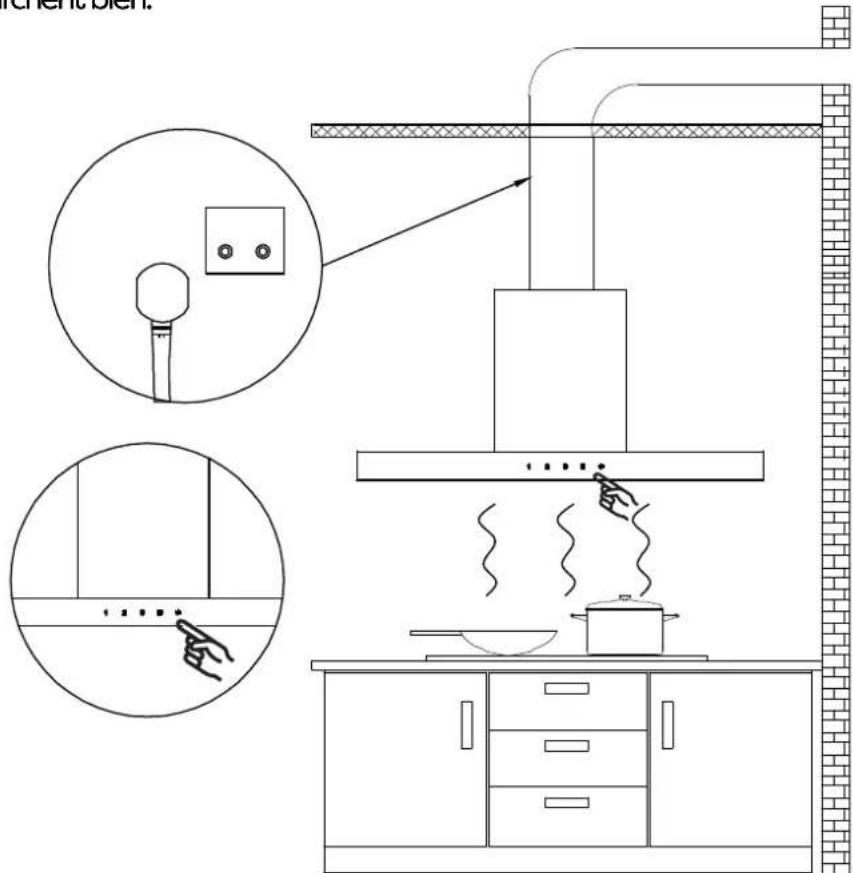

17) Allumez et éteignez les lumières LED et vérifiez si les fonctions

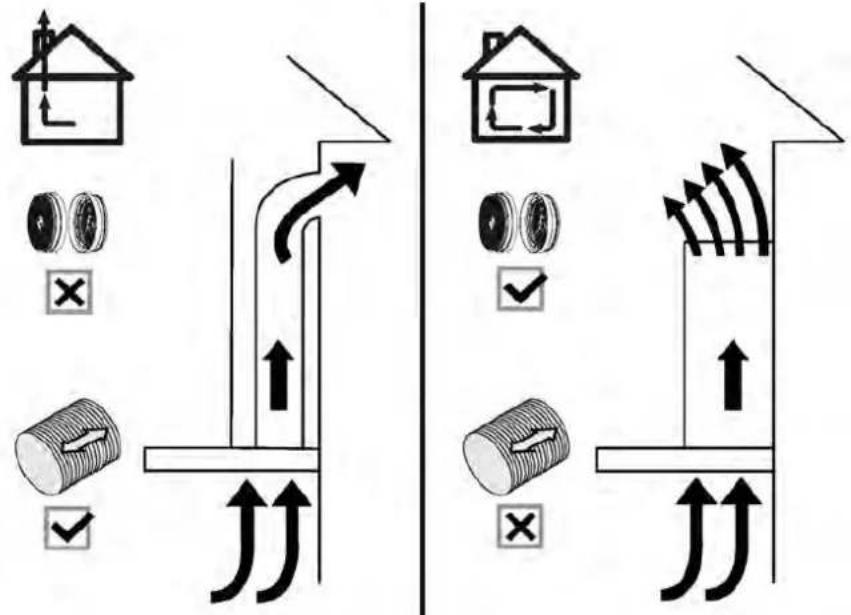

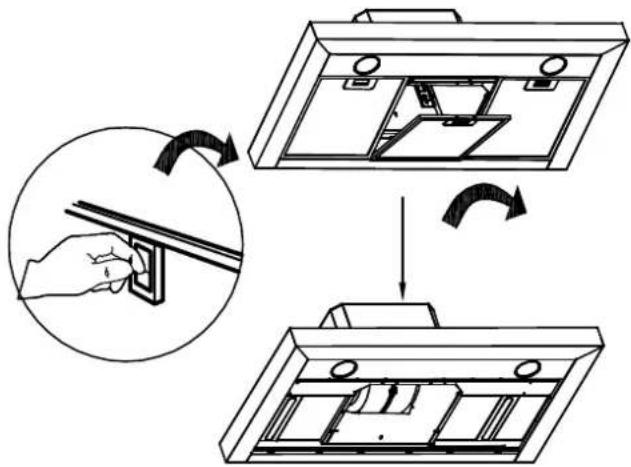

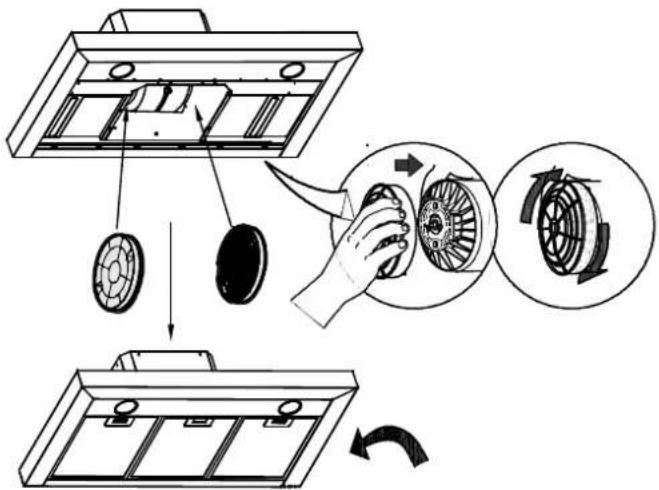

81FR Montage Installer le filtre à charbon (Mode Recyclage):

1. Le filtre à charbon peut désodorer les odeurs.

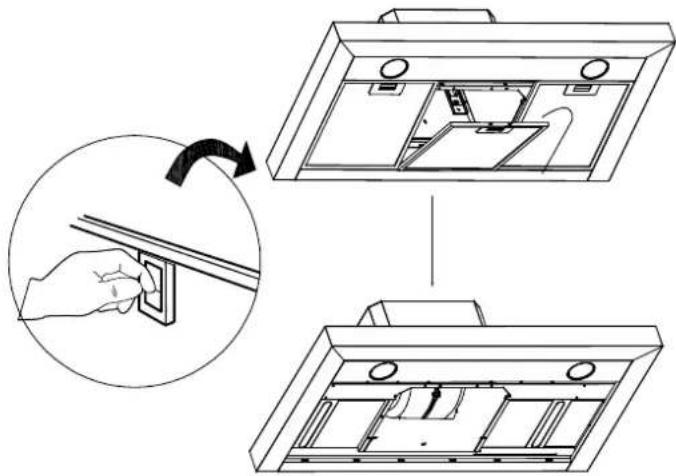

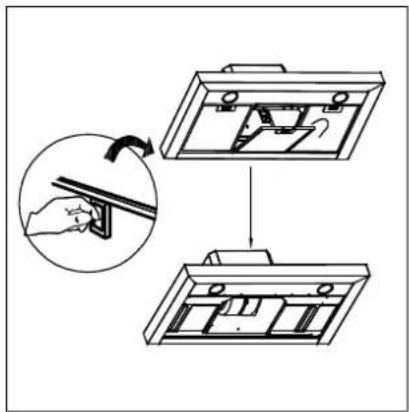

Afin d'installer le filtre à charbon, le filtre à graisses doit d'abord être détaché. Poussez la languette du filtre et le tirer vers le bas.

2. Installez le filtre à charbon dans l'appareil et le tourner dans le sens

horaire. Répéter la même étape dans l'autre côté.

3. En cas de remplacement du filtre à charbon, veuillez tourner dans le

sens anti-horaire pour détacher le filtre. REMARQUES: Assurez-vous que le filtre à charbon est bien fixé. Lorsque le filtre à charbon est installé, la puissance de l'aspiration de la hotte sera plus faible. Le filtre à charbon doit se remplacer tous les 2-4 mois selon l’utilisation. 82FR Fonctionnement Allumez toujours la hotte avant de cuisiner pour établir un flux d'air dans la cuisine. Touche électronique Utilisez la hotte comme suit: MODE VEILLE Après le branchement, quand le buzzer émet un son et toutes les diodes s'allument pendant 1S puis s'éteignent, la hotte entre en mode veille. La diode de la touche [1] continue à clignoter régulièrement. Si vous n'effectuez aucune opération pendant 60 s, la hotte se met en mode veille ; si vous voulez l’activer, appuyez brièvement sur n'importe quelle touche de la hotte. Lorsque la hotte est en mode veille, vous pouvez facilement changer la vitesse entre 1.2.3 en appuyant pendant 2 secondes sur la touche correspondant. Pressez à nouveau la touche correspondante, la hotte revient en mode veille. Touche de vitesse basse Pour la ventilation fonctionne presque sans bruit ; ou pour mijoter avec très peu de fumée et de vapeur. Touche de vitesse moyenne Pour votre cuisine quotidienne. Touche de vitesse haute Haute vitesse pour la friture ou les cuisines produisant beaucoup de fumée et de graisse. Touche de booster Accès direct à la puissance d'aspiration maximale, passage à la vitesse 3 après 10 minutes. Touche de lumière Appuyez une fois, allumez la lumière LED du niveau 1. Appuyez une deuxième fois, allumez la lumière LED du niveau 2, la luminosité est augmentée. Appuyez une troisième fois, éteignez la lumière LED. 83FR Fonctionnement Allumez votre hotte avant le début de la cuisson pour créer un flux d'air dans la cuisine. Laissez-la fonctionner pendant quelques minutes pour purifier l'air après la fin de cuisson pour garder toute la cuisine propre et fraîche. Bouton poussoir mécanique Faire travailler la hotte comme suit: Touche ON/Off Appuyez sur la touche pendant 2S pour allumer, pendant 1S pour éteindre. STouche d'augmentation de la vitesse Pour augmenter la vitesse du ventilateur. Touche de réduction de la vitesse Pour réduire la vitesse du ventilateur. Touche de lumière Appuyez une fois, allumez la lumière LED du niveau 1. Appuyez une deuxième fois, allumez la lumière LED du niveau 2, la luminosité est augmentée. Appuyez une troisième fois, éteignez la lumière LED. Affichage digital Affichage de la vitesse du ventilateur : "1" pour la vitesse faible, "2" pour la vitesse moyenne, "3" pour la vitesse haute, "4" pour Touche de booster, Accès direct à la puissance d'aspiration maximale, passage à la vitesse 3 après 10 minutes. Minuteur rapide Appuyez sur [+] et [-] pendant plus d'une seconde, l'affichage numérique clignote et le compte à rebours de 5 minutes s'enclenche. Après 5 minutes, le moteur et la lumière s'éteignent automatiquement et le buzzer retentit pendant 1 seconde. 84FR Fonctionnement L’application Smart Life Téléchargement et installation de Smart Life APP Guide Vidéo

1. Vous avez besoin d’un téléphone Android ou un iPhone pour

télécharger et utiliser cette application.

2. Tapez "Smart Life" dans le Google Play store (Android) ou l'App

Store (IOS) pour télécharger cette application. Connexion de la hotte et l’APP Smart Life

1. Si vous installez l’APP Smart Life pour la première fois, vous avez

besoin de créer un nouveau compte. Après avoir créé le compte, suivez les instructions de l'application pour vous inscrire.

2. Si vous avez déjà un compte, vous pouvez utiliser le compte

existant pour vous connecter.

3. Après la connexion, suivez les étapes ci-dessous pour connecter la

hotte (les procédures des systèmes Android et IOS sont pareilles). 85FR Fonctionnement

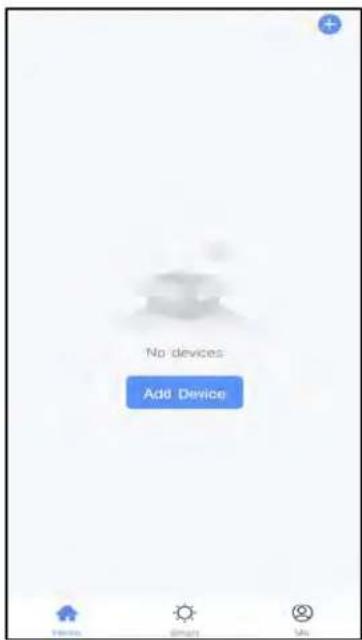

1. Ouvrez l’APP Smart

Life, touchez « Add Device ».

Kitchen Appliances » dans le menu à gauche.

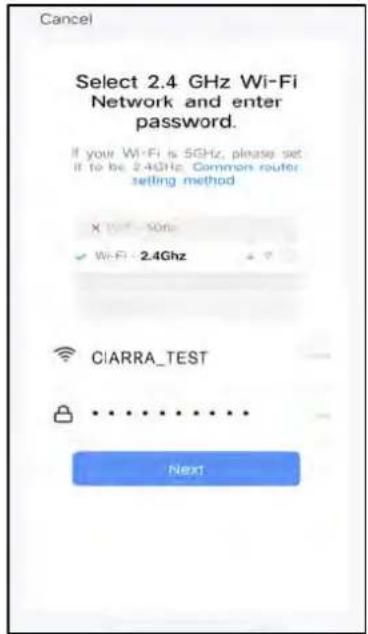

Wi-Fi. Cliquez sur « Next ».

6. Appuyez sur la touche

de lumière pendant 5 secondes. Vous entendrez un bip et toutes les diodes clignoteront. Vous accédez au mode de connexion de Wi-Fi.

"Suivant" pour passer à l'étape suivante. 86FR Fonctionnement

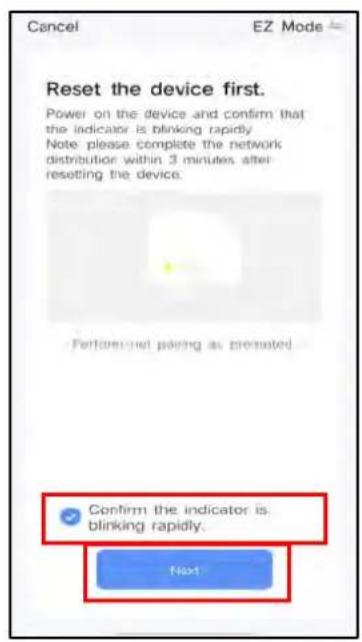

the indicator is blinking rapidly ». Touchez « Next ».

9. Cette page signifie

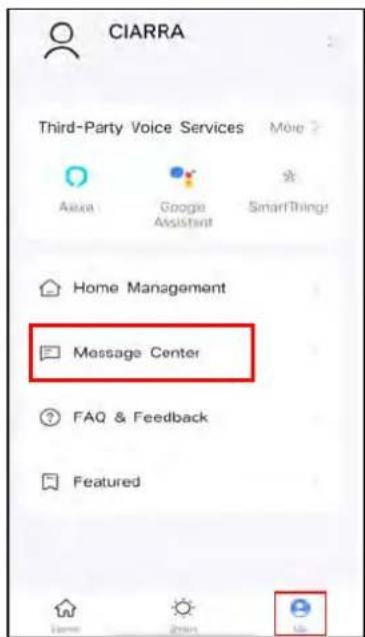

que l’appareil est bien connecté. 10.Touchez « Me » et choisissez « Message Center ».

11. Vous pouvez créer

un « home » ou rejoindre un « home ». Touchez « CIARRA Family ».

12. Choisissez « Add

Member » et partagez avec votre famille. Une fois que vos membres de la famille ont rejoint la même famille, ils peuvent gérer à distance la hotte par Wifi. 87FR Touche de vitesse de ventilateur Vous pouvez sélectionner la vitesse correspondante de 1-2-3-P sur la hotte. Réglage du délai rapide Quand la hotte est en marche, vous pouvez définir un délai avec cette fonction. Appuyez sur la touche, la hotte s’arrêtera dans 5 minutes. Fonctionnement Interface d’opération: Touche ON/Off Touche de lumière Lorsque les lumières sont éteintes, appuyez sur cette touche une fois pour allumer les lumières. Appuyez à nouveau sur cette touche pour éteindre les lumières. 88FR Nettoyage et Entretien Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyé de manière appropriée.Débranchez la hotte avant de nettoyer l'appareil. FILTRES À GRAISSES Les filtres à graisse doivent être nettoyé de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à haute température sans ajouter détergent. FILTRE À CHARBON Le filtre à charbon doit se remplacer tous les 2-4 mois selon l’utilisation. Assurez le remplacement plus fréquent si votre cuisson génère beaucoup de graisses, comme les sautés. Ces filtres ne sont pas lavables et réutilisable. Voir les instructions d'installation fournies au niveau du filtre à charbon.

NETTOYAGE DE L'ACIER INOXYDABLE

Oui: Il convient de nettoyer régulièrement avec un chiffon et de l’eau tiède additionné de produit détergent doux ou de détergent vaisselle liquide. Vous pouvez également utiliser un nettoyant ménager spécialisé pour l'acier inoxydable. Non: Il ne faut pas utiliser les tissus d'acier ou d'acier inoxydable ou tout autre grattoir pour éliminer les saletés tenaces. Il ne faut pas utiliser des nettoyants agressifs ou abrasifs. Il ne faut pas laissez la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrez la hotte pendant la construction/rénovation afin d'assurer qu'aucune poussière ne colle à la surface de l'acier inoxydable. Éviter lors du choix d'un détergent: Tout détergent contenant de l'eau de Javel corrode l’acier inoxydable. Tout produit contenant le chlorure, le fluorure, l’iodure ou le bromure détériore rapidement la surface. Tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzol, etc. sont très probablement explosifs et il est interdit de les utiliser à proximité. NETTOYAGE DES FINITIONS PEINTES: Il faut les nettoyer avec de l'eau tiède et un détergent doux. En cas de décoloration, utilisez un produit de polissage de finition comme le polissage pour automobile(NE PAS utiliser un nettoyant abrasif rugueux 89FR Nettoyage et Entretien REMPLACEMENT LED Lampe LED rectangulaire(Anneau de lumière Led): AVERTISSEMENT

Avant de procéder au remplacement ou nettoyage des pièces détachées, la hotte doit être mise hors tension afin d'éviter les chocs électriques, les dommages au corps humain et même le danger de la vie!

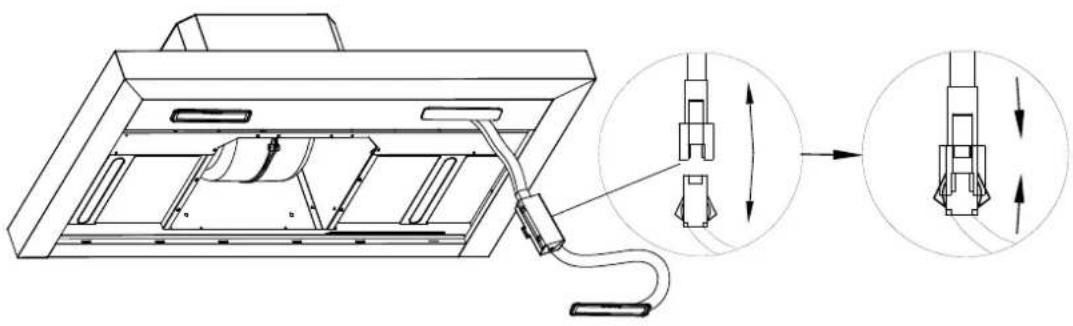

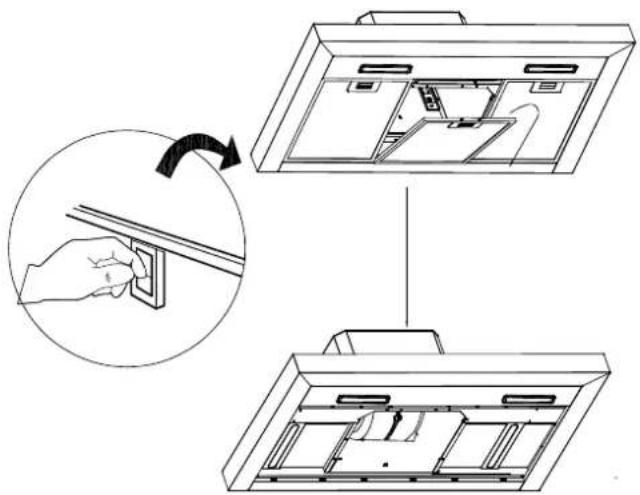

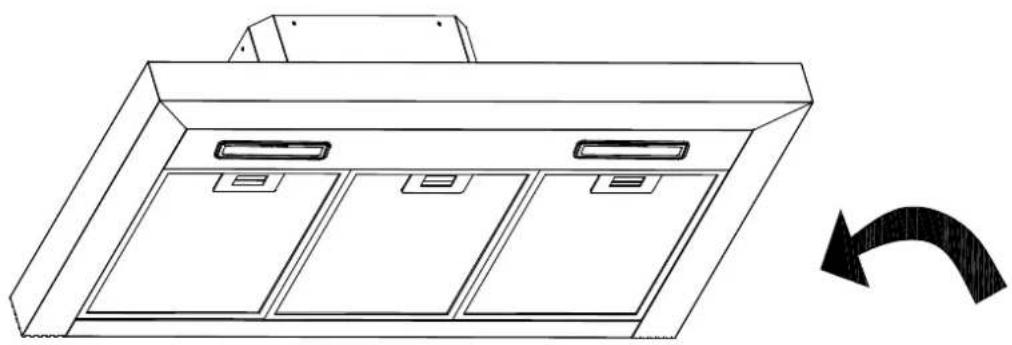

1. Eteindre la hotte et débranchez la prise de courant. Détachez le

filtre à graisses pour remplacer la lampe LED.

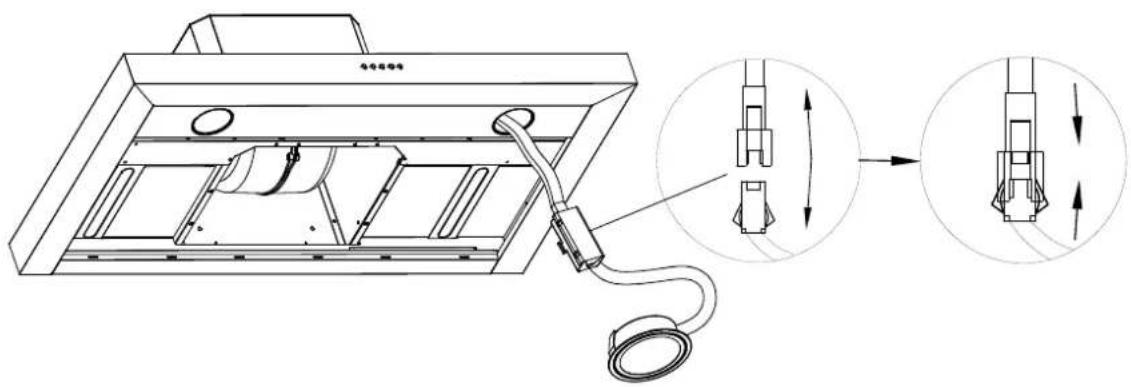

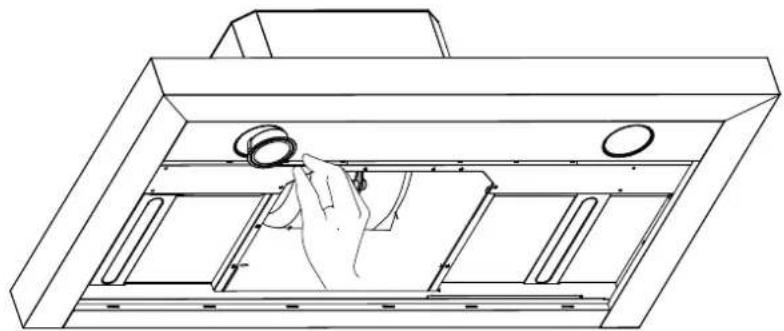

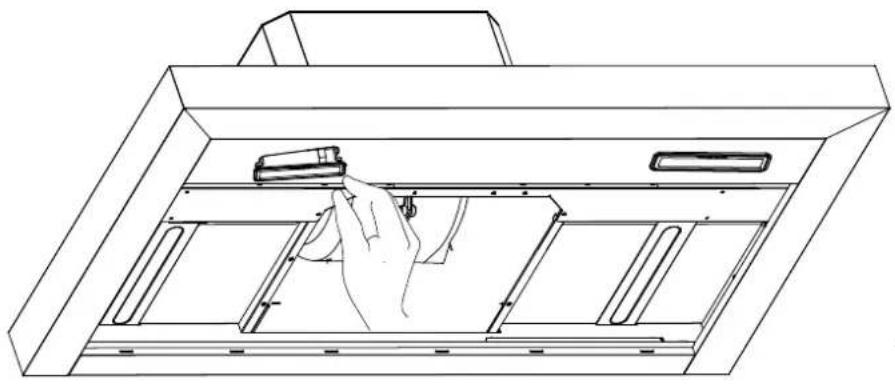

2. Poussez à la main le support de lampe LED hors de cadre

métallique ou soulevez la lampe LED sur les bords à l’aide d’un tournevis à tête plate, retirez ensemble la lampe LED et le fil. 90FR Nettoyage et Entretien

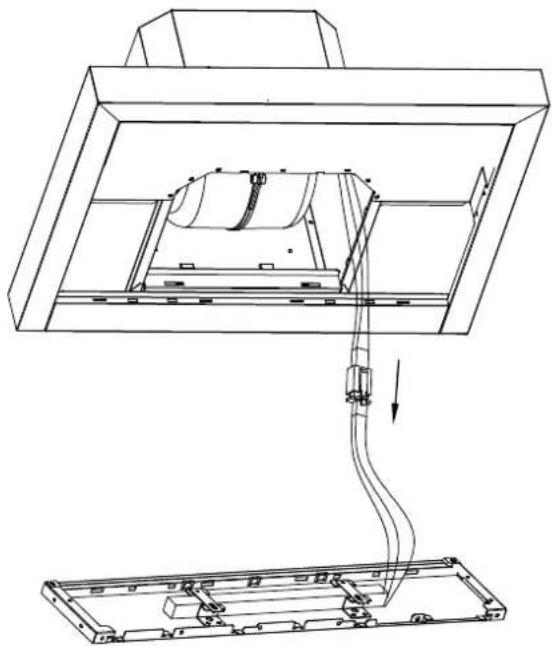

3. Ouvrez le capot de protection de l'alimentation, débranchez la

prise et remplacez par le modèle correspondant de la lampe LED.

4. Mettez l'appareil en service pour tester et assurer que le ventilateur

et l'éclairage fonctionnent parfaitement. Insérez doucement la nouvelle lumière LED dans la douille, il faut viser les rainures du panneau d'éclairage lors de montage. Poussez la lumière LED jusqu'à ce qu'elle est au même niveau avec le panneau lumineux.

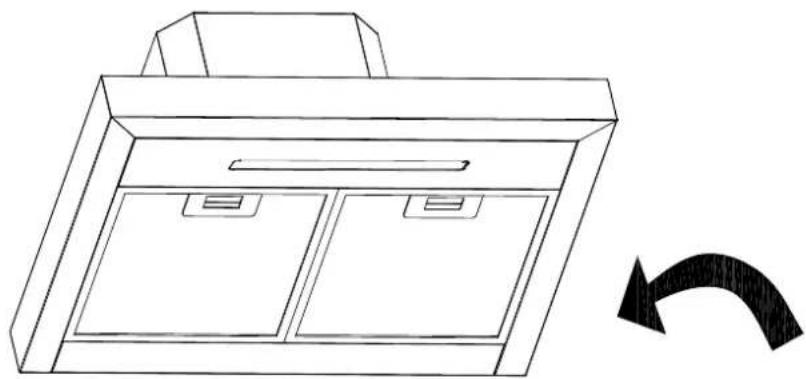

5. Enfin, remettez le filtre à graisses.

Avant de procéder au remplacement ou nettoyage des pièces détachées, la hotte doit être mise hors tension afin d'éviter les chocs électriques, les dommages au corps humain et même le danger de la vie!

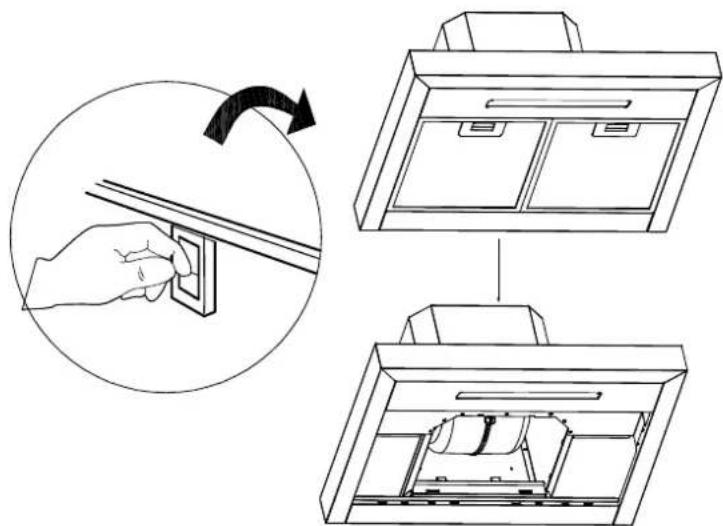

1. Eteindre la hotte et débranchez la prise de courant. Détachez le

filtre à graisses pour remplacer la lampe LED.

2. Poussez à la main le support de lampe LED hors de cadre

métallique ou soulevez la lampe LED sur les bords à l’aide d’un tournevis à tête plate, retirez ensemble la lampe LED et le fil. 92FR Nettoyage et Entretien

3. Ouvrez le capot de protection de l'alimentation, débranchez la

prise et remplacez par le modèle correspondant de la lampe LED.

4. Mettez l'appareil en service pour tester et assurer que le ventilateur

et l'éclairage fonctionnent parfaitement. Insérez doucement la nouvelle lumière LED dans la douille, il faut viser les rainures du panneau d'éclairage lors de montage. Poussez la lumière LED jusqu'à ce qu'elle est au même niveau avec le panneau lumineux.

5. Enfin, remettez le filtre à graisses.

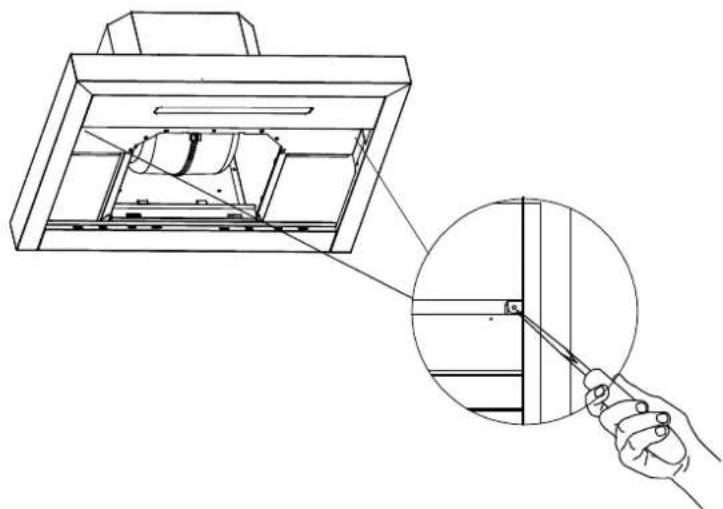

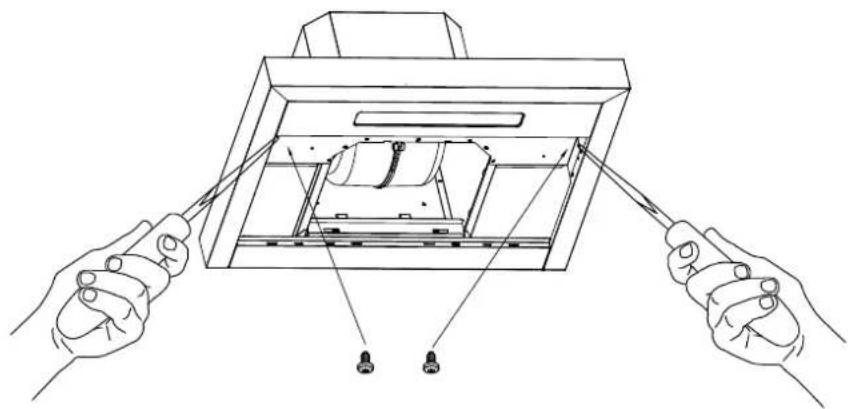

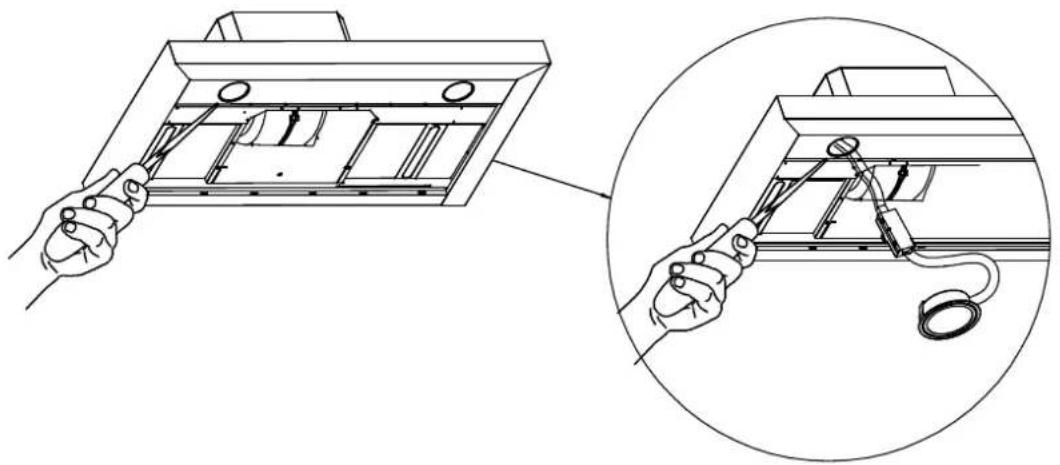

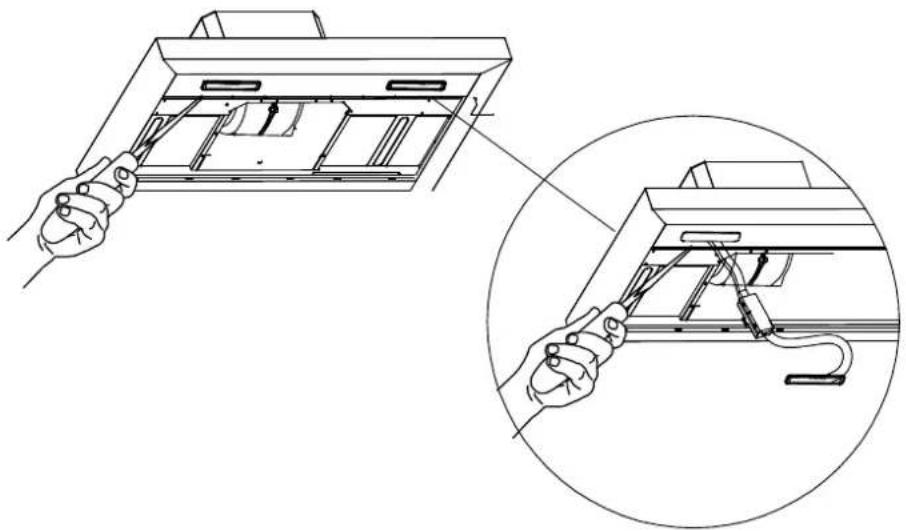

2. Utilisez un tournevis cruciforme pour desserrer les 2 vis qui fixent

le panneau d'éclairage LED sur le capot. Nettoyage et Entretien REMPLACEMENT LED Lampe LED rectangulaire(Bandes lumineuses à DEL

Avant de procéder au remplacement ou nettoyage des pièces détachées, la hotte doit être mise hors tension afin d'éviter les chocs électriques, les dommages au corps humain et même le danger de la vie!

1. Eteindre la hotte et débranchez la prise de courant. Détachez le

filtre à graisses pour remplacer la lampe LED. 94FR

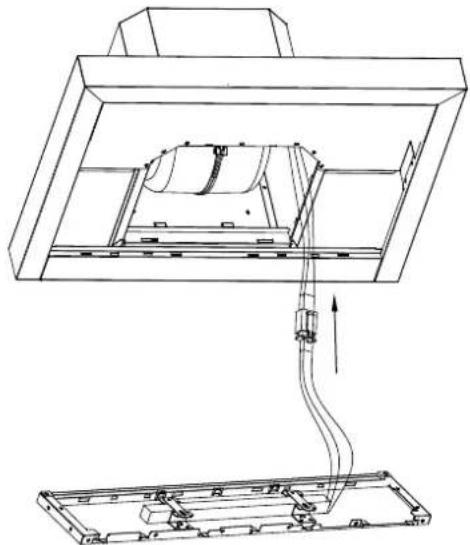

3. Retirez la carte de l'éclairage LED et retirez la fiche.

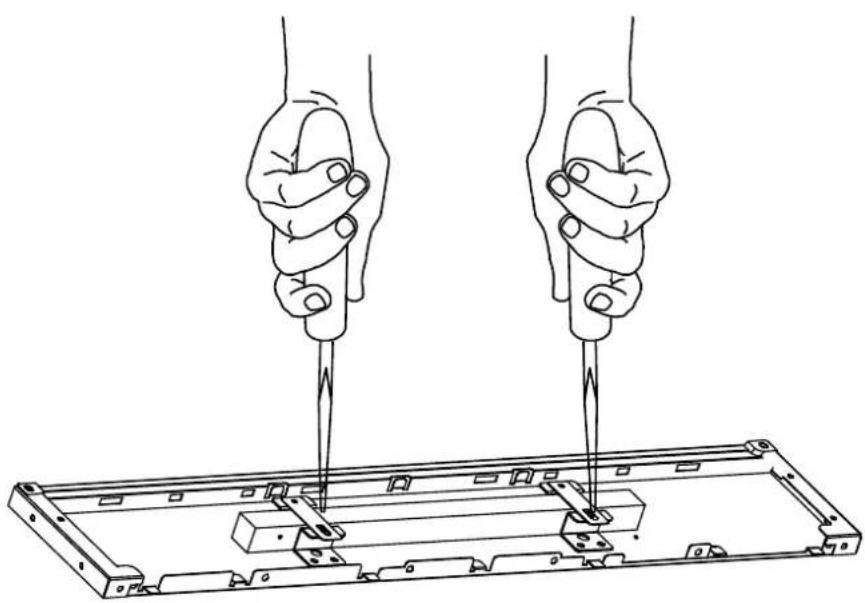

4. Utilisez un tournevis cruciforme pour desserrer les 2 vis qui fixent la

LED sur la carte d'éclairage, retirez la barre d'éclairage LED, remplacez-la par une nouvelle barre d'éclairage LED et rebloquez les vis de fixation. Nettoyage et Entretien 95FR

5. Insérez le fil de la lampe à DEL dans la borne de connexion.

6. Placez la carte LED dans la bonne position sur le capot et

bloquez les 2 vis de fixation à l'aide d'un tournevis cruciforme.

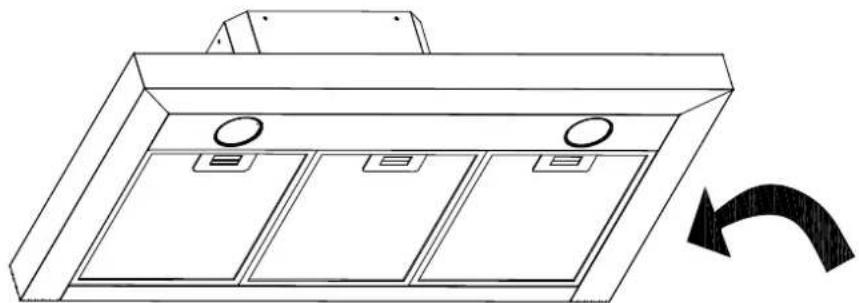

7. Remettez le filtre à graisse en place, vous êtes prêt à partir.

Nettoyage et Entretien 96FR Dépannage Si le problème existe encore après les vérifications ci-dessus, n'hésitez pas à contacter le service à la clientèle CIARRA pour obtenir les aides et les soutiens. Problème Cause possible Solution La hotte aspirante ne s'allume pas Pas d'alimentation électrique Assurez-vous que la hotte est branchée dans une prise électrique. Testez la prise avec un autre appareil si elle ne fonctionne pas. Ma hotte est peu performante Ventilation inadéquate Assurez-vous que la cuisine est suffisamment ventilée pour permettre l'entrée d'air frais. La hotte et la table de cuisson sont trop éloignées l'une de l'autre. La distance optimale est de 65 à 75 cm au-dessus de la table de cuisson pour une meilleure extraction. Vérifiez et assurez-vous que le ruban adhésif qui maintient les volets du clapet au niveau du trou d'aération est retiré avant l'utilisation. Retirez le ruban adhésif qui maintient le clapet Filtres à graisse obstrués par l'accumulation de graisse Nettoyez les filtres à graisse ou remplacez-les. Filtres à charbon bouchés par l'accumulation de graisses Remplacer les nouveaux filtres à charbon Le moteur tourne mais pas d'extraction Veuillez contacter le service clientèle du CIARRA Ma hotte est bruyante Vérifiez l'intérieur de la hotte pour voir s'il y a des débris détachés et retirez-les. Veuillez contacter le service clientèle du CIARRA Si le bruit provient du moteur, veuillez contacter notre service d'assistance à la clientè le. Les lumières ne fonctionnent pas Remplacez la lampe pa

ampe LED neuve ; retirez les filtres à graisse, passez la main à l'intérieur derrière le panneau de commande et localisez le fil avec le clip derrière le boîtier de la lampe.
