| Caractéristiques techniques | Formateur de vélo d'intérieur MATRIX R50 xr |
|---|---|
| Type de résistance | Résistance magnétique |
| Poids maximal utilisateur | 136 kg |
| Dimensions | Longueur : 130 cm, Largeur : 60 cm, Hauteur : 130 cm |
| Écran | Écran LCD avec rétroéclairage |
| Fonctionnalités d'entraînement | Programmes d'entraînement personnalisables, suivi des performances |
| Connectivité | Bluetooth, compatible avec applications de fitness |
| Utilisation | Idéal pour un entraînement à domicile, adapté aux utilisateurs de tous niveaux |
| Maintenance | Vérifier régulièrement les connexions, nettoyer le cadre et les composants |
| Sécurité | Utiliser uniquement sur une surface plane, respecter les limites de poids |
| Informations générales | Garantie de 2 ans sur le cadre, 1 an sur les pièces électroniques |
FOIRE AUX QUESTIONS - R50 xr MATRIX
Questions des utilisateurs sur R50 xr MATRIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Formateur de vélo d'intérieur au format PDF gratuitement ! Retrouvez votre notice R50 xr - MATRIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil R50 xr de la marque MATRIX.
MODE D'EMPLOI R50 xr MATRIX
- Utilisez les informations ci-dessus lorsque vous appelez pour un service. EMPLACEMENT DU NUMÉRO DE SÉRIE BESOIN D'AIDE? Si vous avez des questions ou si des pièces sont manquantes, contactez l'assistance technique à la clientèle. Les coordonnées se trouvent sur la fiche d'informations. PIÈCES FOURNIES U30 / U50: F 1cadre de vélo F 1 Selle F 2mâts de console F 1pont de console F 1couvercle du pont de console F 1guidon F 1support de guidon F 1support de selle F 1porte-bidon F 1couvercle arrière de console F 2pédales F 1cordon d'alimentation F 1 kit de matérielConsole vendue séparément DÉBALLAGE Déballez l'équipement à l'endroit où vous allez l'utiliser. Placez le carton sur une surface plane et de niveau. Il est recommandé de placer un revêtement de protection sur votre sol. N'ouvrez jamais la boîte lorsqu'elle est sur le côté. REMARQUES IMPORTANTES Lors de chaque étape d'assemblage, assurez-vous que TOUS les écrous et boulons sont en place et partiellement filetés. Plusieurs pièces ont été pré-lubrifiées pour faciliter l'assemblage et l'utilisation. Veuillez ne pas enlever lalubrification. Si vous avez des dicultés, une légère application de graisse au lithium est recommandée. FRANÇAIS
R30 R50 R30 R50 Matériel pour l'étape 3Description QtéD Vis 2E Boulon 4F Rondelle élastique 4

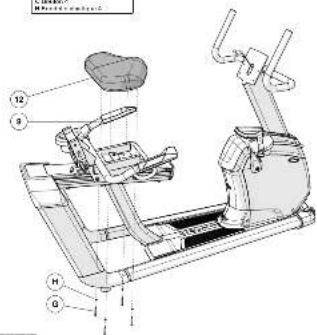

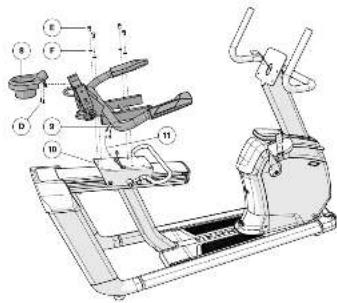

Matériel pour l'étape 4Description QtéG Boulon 4H Rondelle élastique 4 ILLUSTRATION R50 FRANÇAIS Remarque: Veillez à ne pas pincer de fil lors du montage du cadre de selle.A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 3.B Fixez le PORTE-BIDON (8) au CADRE DE SELLE (9) en utilisant 2VIS (D). C Fixez le CADRE DE SELLE (9) à la GLISSIÈRE DE LA SELLE (10) à l'aide de 4BOULONS (E) et 4RONDELLES ÉLASTIQUES (F). Réglages du couple: 23,1Nm / 17 livres-pieds.D Branchez les CÂBLES (11). A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 4.B Fixez la BASE DE SELLE (12) au CADRE DE SELLE (9) à l'aide de 4BOULONS (G) et 4RONDELLES ÉLASTIQUES (H). Réglages du couple: 9,5Nm / 7 livres-pieds.
Matériel pour l'étape 1Description QtéA Boulon 4B Rondelle élastique 4

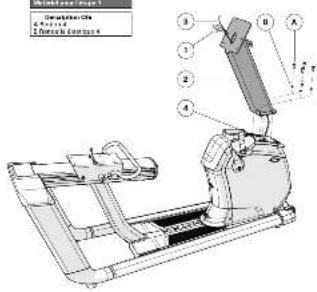

R30 R50 R30 R50 FRANÇAIS Remarque: Veillez à ne pas pincer de fil lors del'assemblage du mât de console.A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 1. B Tirez avec précaution les CÂBLES (1) à travers le MÂT DE CONSOLE (2) à l'aide du FIL CONDUCTEUR (3) situé à l'intérieur du MÂT DE CONSOLE (2). Débranchez le fil conducteur. C Fixez le MÂT DE CONSOLE (2) au CADRE PRINCIPAL (4) à l'aide de 4 BOULONS (A) et 4 RONDELLES ÉLASTIQUES (B). Réglages du couple : 23,1 Nm / 17 livres-pieds.A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 2. B Faites glisser le COUVERCLE ARRIÈRE DU CAPUCHON SUPÉRIEUR (5) sur le MÂT DECONSOLE (2) et calez-le en place. C Faites glisser le COUVERCLE AVANT DU CAPUCHON SUPÉRIEUR (6) sur le MÂT DECONSOLE (2) et calez-le en place. D Fixez les POIGNÉES DE GUIDON (7) au MÂT DE CONSOLE (2) à l'aide de 2BOULONS (C) et 2RONDELLES ÉLASTIQUES (B). Réglages du couple: 23,1Nm / 17 livres-pieds. R50 Y Utilisez les trous extérieurs pour laconsole XUR.Z Utilisez les trous intérieurs pour toutes les autres consoles.Matériel pour l'étape 2Description R30 R50C Boulon 2 6B Rondelle élastique 2 6L Rondelle plate 0 4 MXR20_AG_Bikes_r1_0_B.indd 78-79MXR20_AG_Bikes_r1_0_B.indd 78-79 10/16/20 2:16 PM10/16/20 2:16 PM80 81
Pour déterminer la bonne position de la selle, asseyez-vous sur celui-ci et placez la plante de votre pied au centre de la pédale. Votre genou devrait être légèrement plié à la position de pédale la plus tendue. Vous devriez pouvoir pédaler sans bloquer vos genoux ni déplacer votre poids d'un côté à l'autre.REMARQUE : Il est recommandé de ne pas s'asseoir sur la selle lors du réglage de sa position.
POSITIONNEMENT DE LA SELLE
Pour régler, soulevez le levier de réglage et maintenez-le. Puis, réglez la selle, en la faisant glisser, dans une plage pédalage confortable (celle qui garde une légère flexion de votre genou pendant que vos jambes sont en position étendue). Relâchez le levier pour verrouiller le mécanisme.

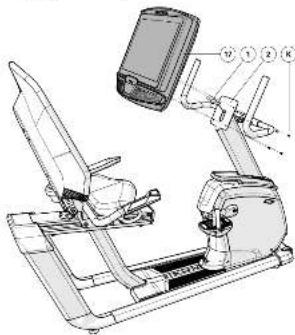

DE SELLE (R50) Pour régler l'inclinaison du dossier de selle, tournez le levier vers le bas (en sens anti-horaire) et penchez-vous sur le dossier de selle en mesh jusqu'à la position souhaitée. Une fois la position atteinte, tournez le levier vers le haut (sens horaire) jusqu'à ce qu'il soit bien serré. Le dossier de selle est doté d'un système de renvoi à ressort afin de faire revenir le dossier de la selle en position initiale lorsque le levier de réglage est relâché et que l'utilisateur ne s'appuie pas sur le dossier. FRANÇAIS Matériel pour l'étape 6Description QtéK Boulon 4A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 6. B Connectez les CÂBLES (1) à la CONSOLE (17) et rentrez avec précaution l'excédent de câble dans le MÂT DE CONSOLE (2). C Fixez la CONSOLE (17) au MÂT DE CONSOLE (2) avec 4BOULONS (K). Remarque: Veillez à ne pas pincer de fil lors de la fixation de la console.

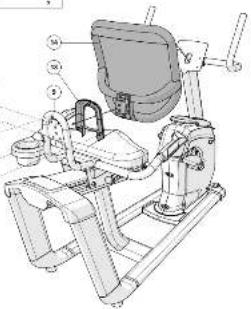

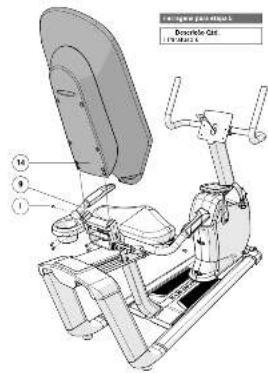

Matériel pour l'étape 5Description QtéC Boulon 4I Rondelle élastique 4J Vis 3Matériel pour l'étape 5Description QtéI Boulon 6 R30 R50 FRANÇAIS REMARQUE : Cette étape ne concerne que les modèles R30.A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.B Placez le COUVERCLE INTÉRIEUR (13) sur le DOSSIER DESELLE EN MESH (14) et fixez le DOSSIER DE SELLE ENMESH (14) sur le CADRE DE SELLE (9) avec 4BOULONS (C) et4RONDELLES ÉLASTIQUES (I). Réglages du couple: 23,1Nm / 17 livres-pieds.C Fixez le COUVERCLE EXTÉRIEUR (15) au CADRE DE SELLE (8) et au COUVERCLE INTÉRIEUR (13) avec 3VIS (J).REMARQUE : Cette étape ne concerne que les modèles R50.A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5. B Fixez le DOSSIER DE SELLE EN MESH (14) au CADRE DE SELLE (9) avec 6BOULONS (I). Réglages du couple: 9,5 Nm / 7 livres-pieds. MXR20_AG_Bikes_r1_0_B.indd 80-81MXR20_AG_Bikes_r1_0_B.indd 80-81 10/16/20 2:16 PM10/16/20 2:16 PM82 83

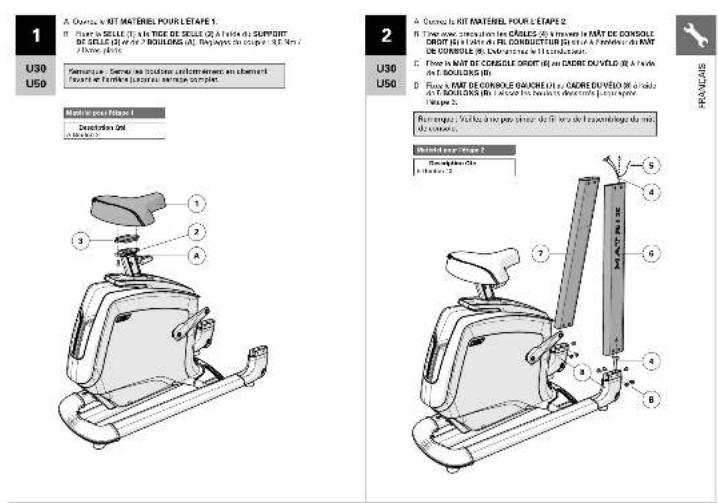

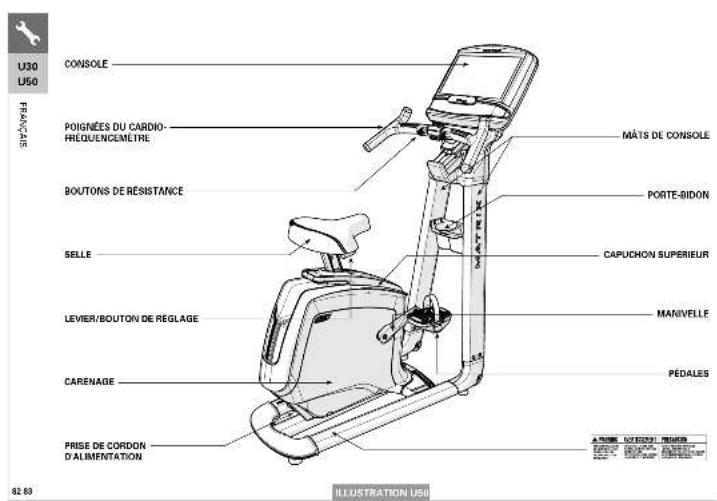

Matériel pour l'étape 1Description QtéA Boulon 2 U30 U50 U30 U50 Matériel pour l'étape 2Description QtéB Boulon 10 FRANÇAIS A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 1. B Fixez la SELLE (1) à la TIGE DE SELLE (2) à l'aide du SUPPORT DE SELLE (3) et de 2 BOULONS (A). Réglages du couple : 9,5 Nm / 7 livres-pieds.A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 2.B Tirez avec précaution les CÂBLES (4) à travers le MÂT DE CONSOLE DROIT (6) à l'aide du FIL CONDUCTEUR (5) situé à l'intérieur du MÂT DE CONSOLE (6). Débranchez le fil conducteur. C Fixez le MÂT DE CONSOLE DROIT (6) au CADRE DU VÉLO (8) à l'aide de 5 BOULONS (B). D Fixez le MÂT DE CONSOLE GAUCHE (7) au CADRE DU VÉLO (8) à l'aide de 5 BOULONS (B). Laissez les boulons desserrés jusqu'après l'étape 3.Remarque: Serrez les boulons uniformément en alternant l'avant et l'arrière jusqu'au serrage complet.Remarque: Veillez à ne pas pincer de fil lors de l'assemblage du mât de console. CONSOLE

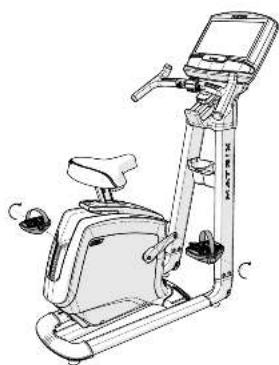

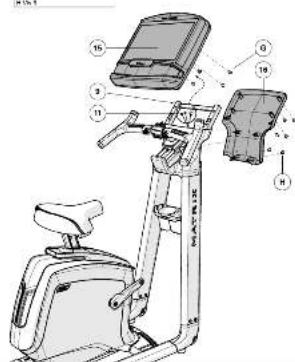

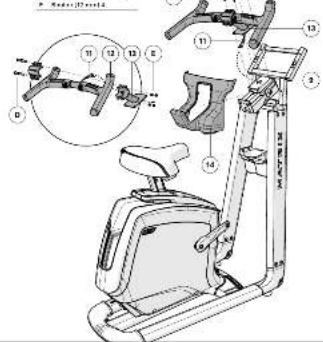

U30 U50 U30 U50 FRANÇAIS A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5. B Raccordez les CÂBLES (11) à la CONSOLE (15) et rentrez-les avec soin dans le PONT DE LA CONSOLE (9). C Fixez la CONSOLE (15) au PONT DE LA CONSOLE (9) avec 4BOULONS (G). D Fixez le COUVERCLE ARRIÈRE DE LA CONSOLE (16) à la console et au PONT DE LA CONSOLE (9) avec 6VIS (H). A Fixez la PÉDALE DROITE au BRAS DE MANIVELLE DROIT, en le serrant dans le sens horaire avec la clé plate de 13 mm / 15 mm fournie.B Fixez la PÉDALE GAUCHE sur le bras de manivelle gauche, en le serrant dans le sens antihoraire avec la clé plate de 13 mm / 15 mm fournie. (REMARQUE : Le bras de manivelle gauche est fileté à l'envers, il est donc très important qu'il soit serré dans le sens antihoraire. Le serrer dans l'autre sens peut endommager la pédale ou la manivelle ou les deux.)Matériel pour l'étape 5Description QtéG Vis 4H Vis 6
Pour déterminer la bonne position de la selle, asseyez-vous sur celui-ci et placez la plante de votre pied au centre de la pédale. Votre genou devrait être légèrement plié à la position de pédale la plus tendue. Vous devriez pouvoir pédaler sans bloquer vos genoux ni déplacer votre poids d'un côté à l'autre.REMARQUE: Il est recommandé de ne pas s'asseoir sur la selle lors du réglage de sa position.Pour régler, desserrez le bouton de réglage en le tournant de deux demi-tours dans le sens inverse des aiguilles d'une montre. Tirez le bouton pour déverrouiller le montant et ajustez-le vers le haut ou vers le bas au réglage souhaité. Relâchez le bouton pour verrouiller en place. Tournez le bouton dans le sens horaire jusqu'à ce qu'il soit serré. Veuillez vérifier que la tige de selle est bien verrouillée avant chaque utilisation.Pour régler, soulevez le levier de réglage et maintenez-le en position tout en faisant glisser la tige vers le haut ou vers le bas jusqu'au réglage souhaité. Relâchez le levier pour verrouiller en place. Veuillez vérifier que la tige de selle est bien verrouillée avant chaque utilisation. POSITIONNEMENT DUGUIDON Pour régler, tournez le levier de réglage vers le bas et faites glisser l'ensemble de guidon jusqu'à atteindre une position dans laquelle poignées du guidon peuvent être confortablement saisies. Verrouillez le mécanisme ensoulevant le levier de réglage jusqu'à ce qu'il soit bien serré. FRANÇAIS MXR20_AG_Bikes_r1_0_B.indd 86-87MXR20_AG_Bikes_r1_0_B.indd 86-87 10/16/20 2:16 PM10/16/20 2:16 PM88 89
