Type de produit	Poêle à granulés de bois (pellet)
Marque	Palazzetti
Modèle	Ecofire Michelle 8 air
Catégorie	Poêle
Combustible	Granulés de bois classe A1 (norme ISO 17225-2, ENplus A1, DIN Plus ou NF)
Puissance thermique nominale (Pmax)	8,0 kW
Puissance thermique réduite (Pmin)	3,1 kW
Rendement à puissance nominale	90,4 %
Rendement à puissance réduite	93,6 %
Capacité du réservoir	25 kg
Poids	140 kg
Alimentation électrique	230 V / 50 Hz
Puissance max absorbée (fonctionnement)	85 W
Puissance absorbée à l'allumage	440 W
Sortie fumée	Ø 80 mm
Arrivée d'air comburant	Ø 60 mm
Prise d'air externe	Ø 100 mm
Consommation horaire de combustible	0,66 à 1,79 kg/h
Émissions de CO (à 13% O2)	51 à 244 mg/Nm³
Tirage du conduit de fumée	12 Pa (±2 Pa)
Volume minimal du local	40 m³
Nettoyage brasier	Avant chaque allumage
Nettoyage vitre	Hebdomadaire
Maintenance annuelle	Par centre agréé (conduit fumée, joints, ventilateurs)
Normes de conformité	CE, EN 14785:2006, Ecodesign 2015/1185

FOIRE AUX QUESTIONS - Ecofire Michelle 8 air Palazzetti

Quel type de granulés utiliser avec le poêle Ecofire Michelle 8 air ?

Utilisez exclusivement des granulés de bois de classe A1 (norme ISO 17225-2, ENplus A1, DIN Plus ou NF). Les granulés de mauvaise qualité peuvent compromettre le fonctionnement et la garantie.

Comment nettoyer la vitre du poêle ?

Nettoyez la vitre à l'aide d'un chiffon humide ou de papier humidifié passé dans les cendres. Ne jamais utiliser d'éponges abrasives, de solvants ou de détergents agressifs. Effectuez cette opération lorsque le poêle est froid.

Que faire en cas de fuite de fumée dans la pièce ?

Éteignez immédiatement le poêle, ventilez la pièce et contactez un technicien qualifié. Ne pas réutiliser l'appareil sans avoir identifié et résolu la cause.

Comment réaliser le premier allumage ?

Le premier allumage doit être effectué par l'installateur. Assurez-vous que la pièce est bien ventilée car des odeurs peuvent se dégager lors du séchage des matériaux. Branchez l'appareil, positionnez l'interrupteur sur 'I' et suivez les instructions du manuel d'utilisation.

Quelle est la fréquence de nettoyage du brasier ?

Le brasier doit être nettoyé avant chaque allumage pour garantir le libre passage de l'air de combustion. Retirez les cendres et vérifiez que les trous ne sont pas obstrués.

Peut-on utiliser le poêle avec la porte ouverte ?

Non, il est strictement interdit de faire fonctionner l'appareil avec la porte ouverte. Cela pourrait entraîner des risques d'incendie et de brûlures.

Que faire en cas d'incendie dans le conduit de fumée ?

Éteignez le poêle, débranchez l'alimentation électrique et n'ouvrez pas la porte. Appelez les pompiers. Ne tentez pas d'éteindre avec de l'eau.

Comment optimiser la combustion ?

Si des résidus restent dans le brasier après combustion, ajustez les configurations de combustion via le menu 'Combustible' (augmentez la valeur). Le réglage dépend du type de granulés et de l'installation.

Quels sont les distances de sécurité par rapport aux matériaux inflammables ?

Respectez les distances minimales indiquées sur la plaque signalétique : X1 = 1000 mm, X2 = 20 mm, Y1 = 200 mm, Y2 = 200 mm, Z = 600 mm pour le modèle Michelle.

Comment remplacer le câble d'alimentation ?

Le câble d'alimentation endommagé doit être remplacé uniquement par un technicien qualifié ou le service d'assistance technique pour éviter tout risque électrique.

MODE D'EMPLOI Ecofire Michelle 8 air Palazzetti

Le présent manuel fait partie intégrante du produit. Il est conseillé de lire attentivement les consignes avant l'installation, l'entretien ou l'utilisation du produit. Traduction des instructions originales

IT

Gentile cliente,

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

INDICE

1 PREMESSA GENERALE 5

1.1 Symboles utilisés 92
1.2 Destination d'emploi 92
1.3 Objet et contenu du manuel 92
1.4 Conservation du manuel 92
1.5 Mise à jour du manuel 92
1.6 Généralités 92
1.7 Conformité 93
1.8 Responsabilité du fabricant 93
1.9 Assistance technique et entretien 94
1.10 Pièces détachées 94
1.11 Plaque signalétique 94
1.12 Livraison de l'appareil 94

2 AVERTISSEMENTS POUR LA SÉCURITÉ 95

2.1 Avertissements pour l'installateur 95
2.2 Avertissements pour les techniciens préposés à la maintenance 96
2.3 Avertissements pour l'utilisateur 96

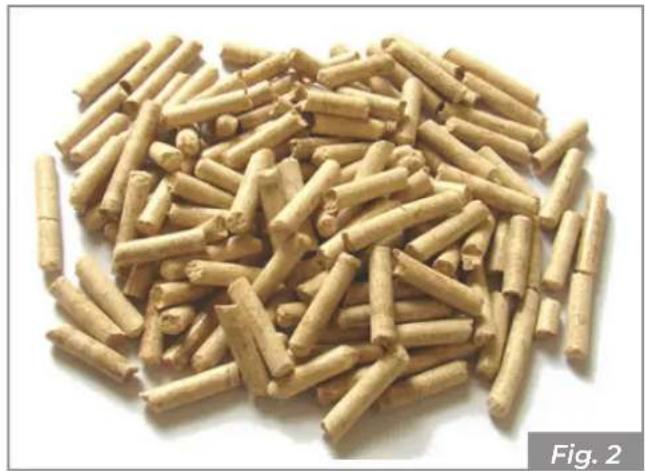

3 CARACTÉRISTIQUES DU COMBUSTIBLE 99

3.1 Caractéristiques du combustible 99
3.2 Stockage des granulés de bois 99

4 CONNAÎTRE LA PRODUIT 100

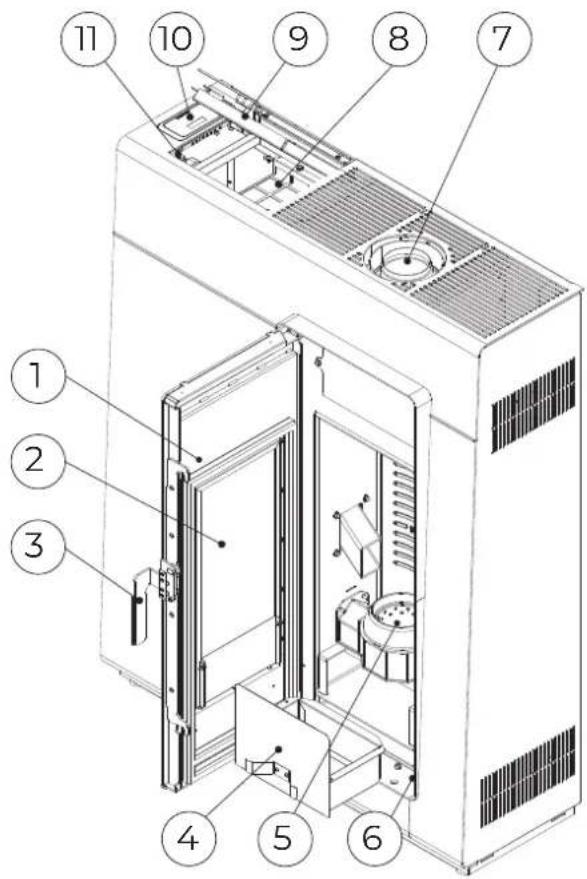

4.1 Description 100

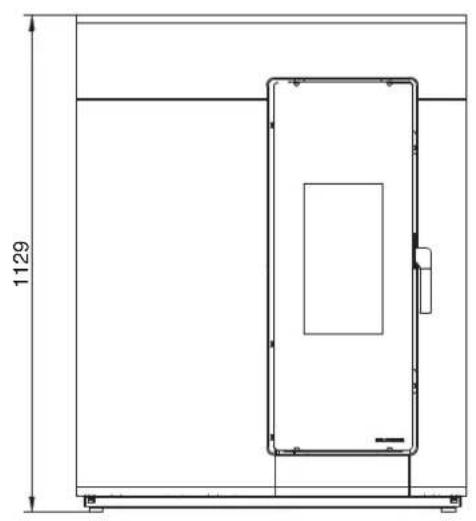

4.2 Dimensions 102
4.3 Caractéristiques techniques 103
4.4 Plaque signalétique 105

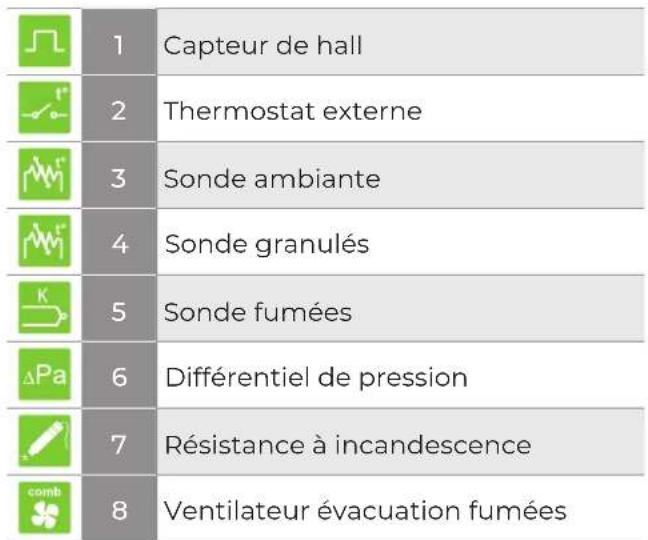

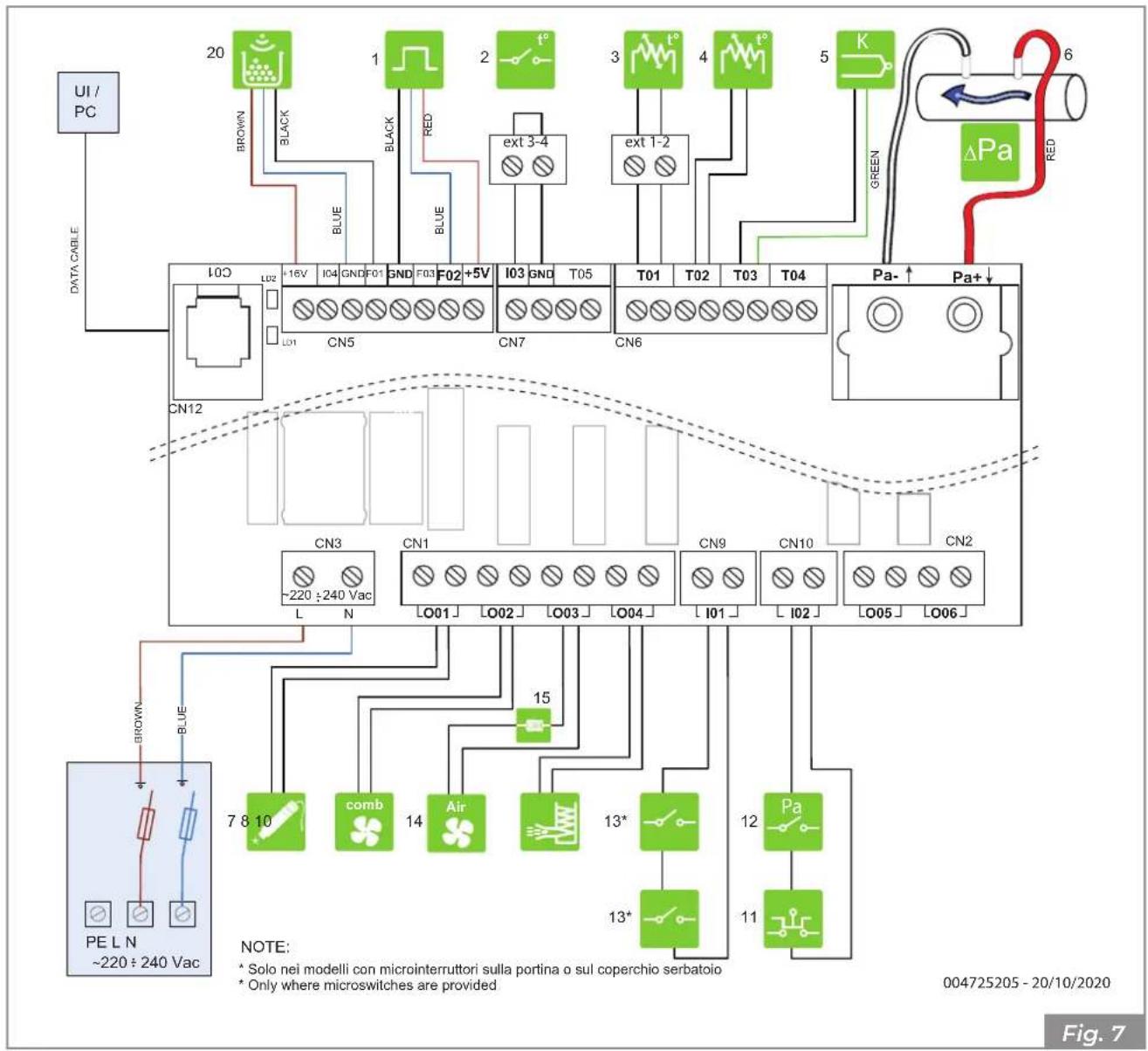

4.5 Schéma électrique 106

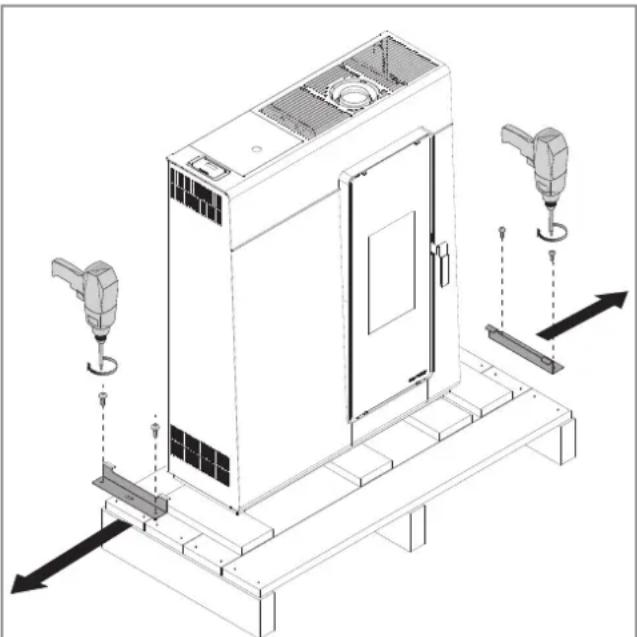

Enlèvement de la palette de transport 107

5.1 Transport 107

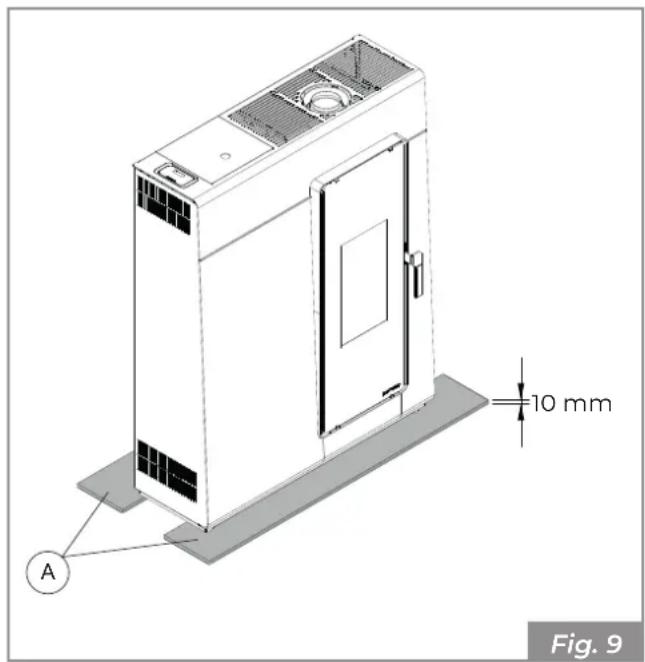

5.2 Contrôle du plan d'appui 108

6 PRÉPARATION DU LIEU D'INSTALLATION 108

6.1 Considérations générales 108

6.2 Précautions pour la sécurité 108

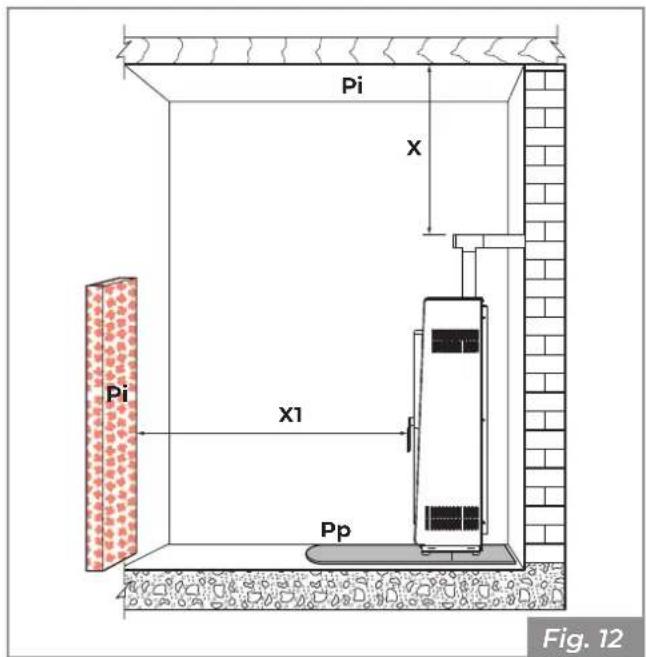

6.3 Lieu d'installation 108

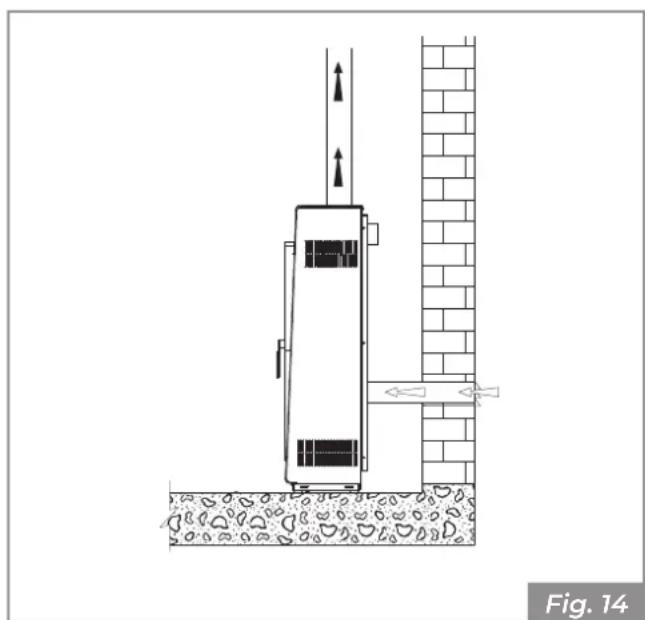

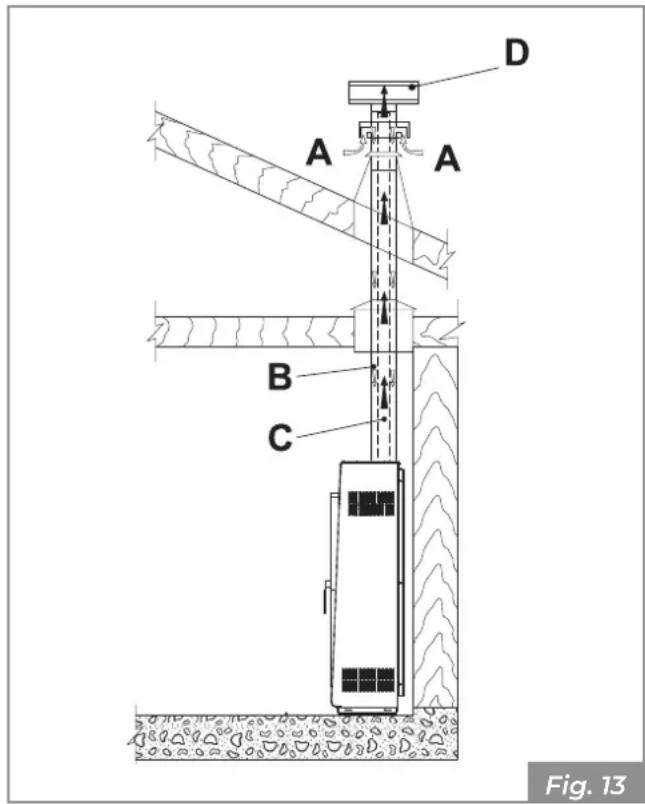

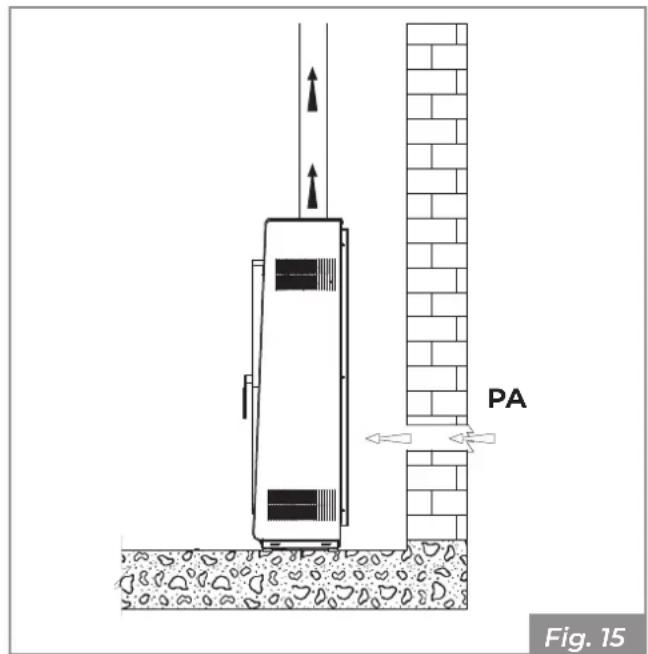

6.4 Air de combustion 109

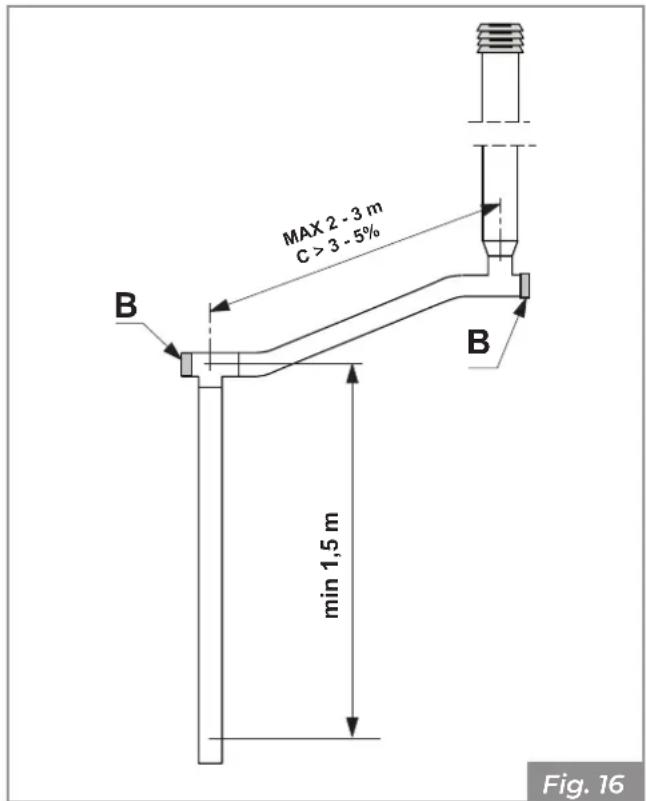

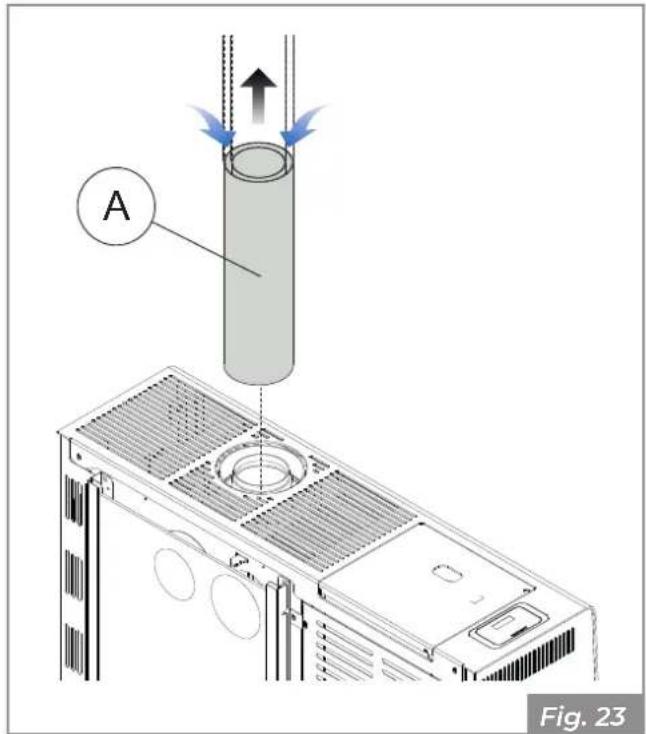

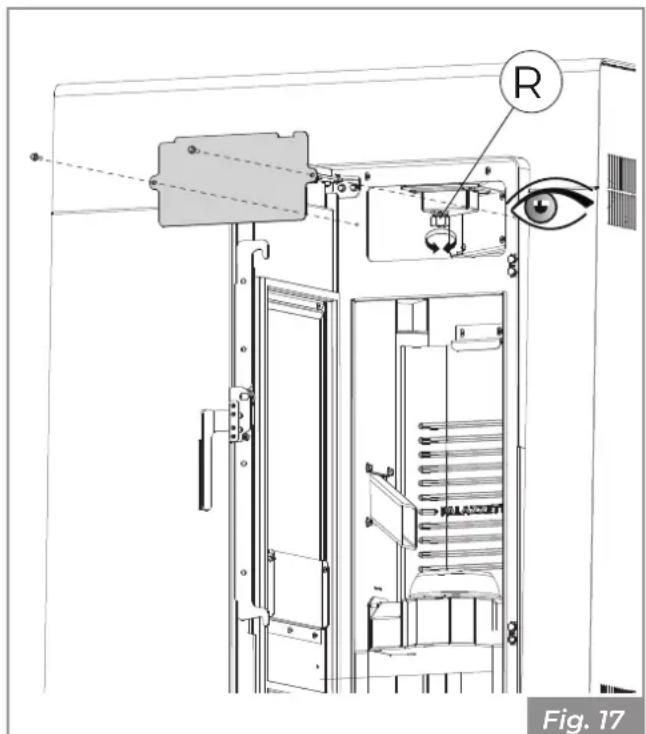

6.5 Raccord fumée 111

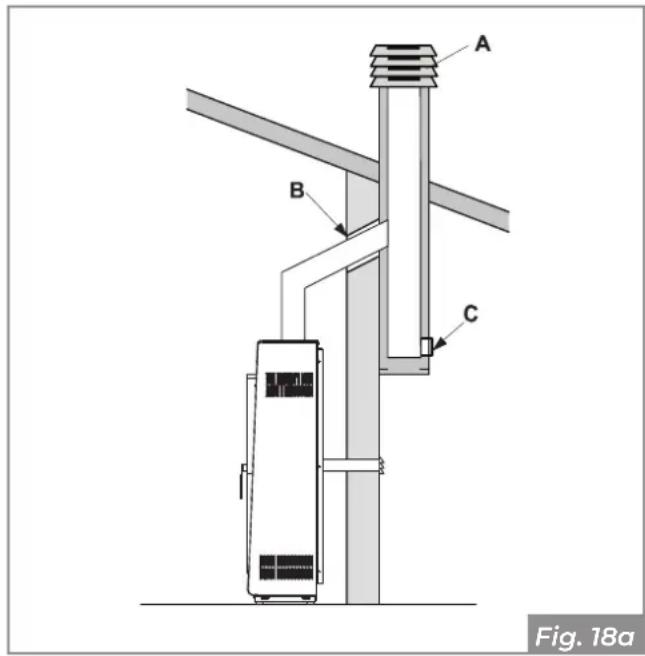

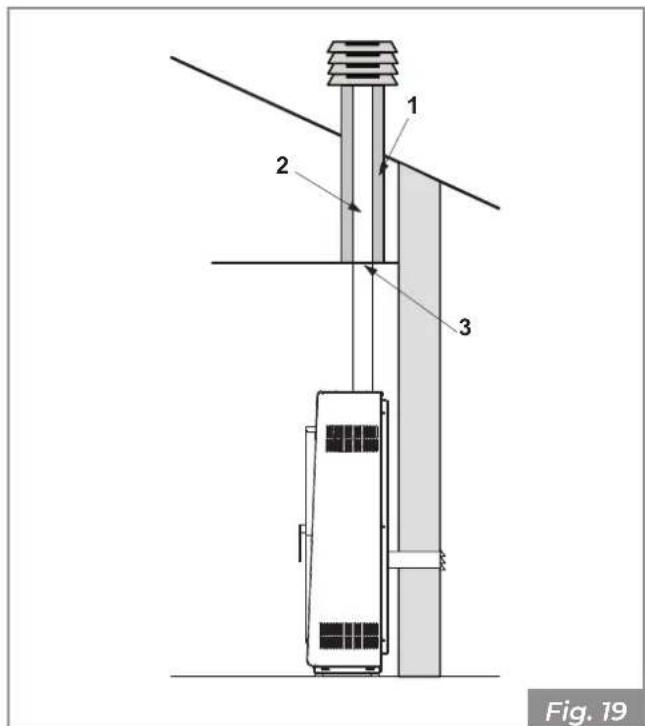

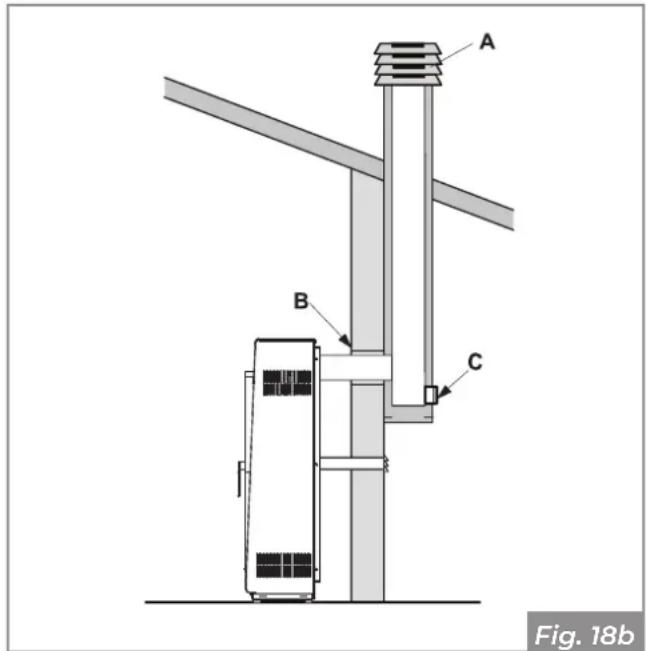

6.6 Évacuation sur le toit à travers un conduit de cheminée traditionnel 112

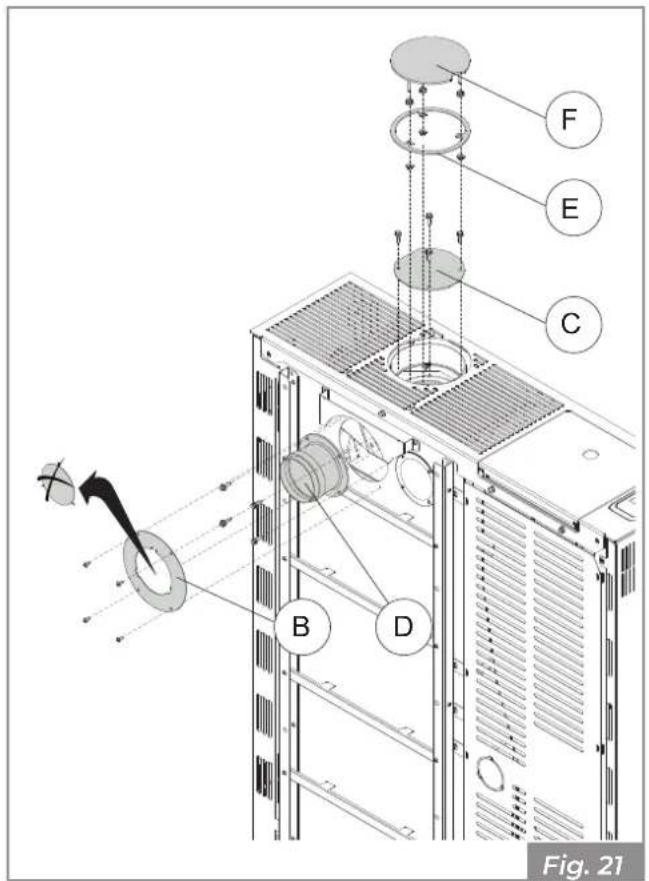

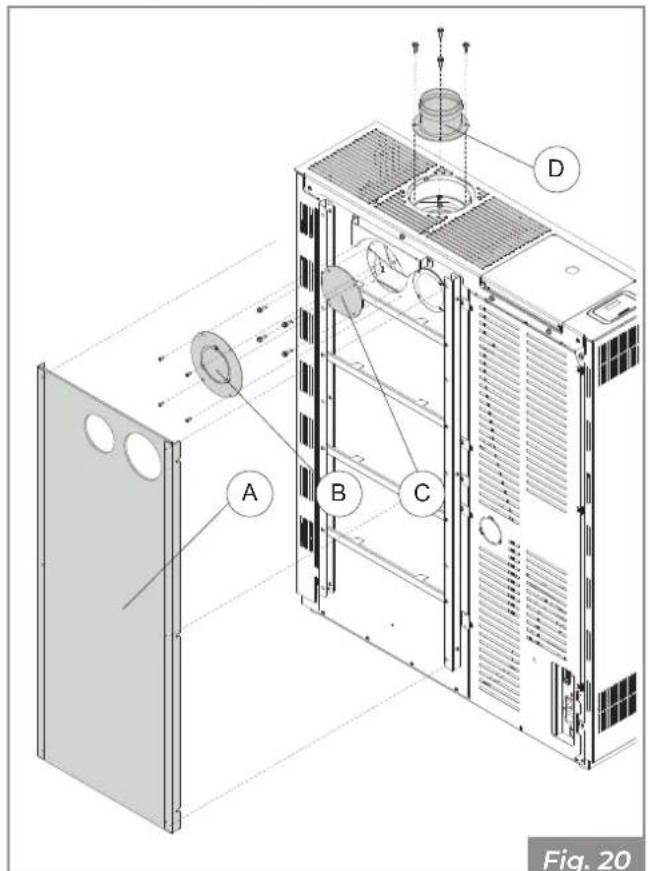

6.7 Évacuation fumée arrière 114

7 INSTALLATION 115

7.1 Considérations générales 115

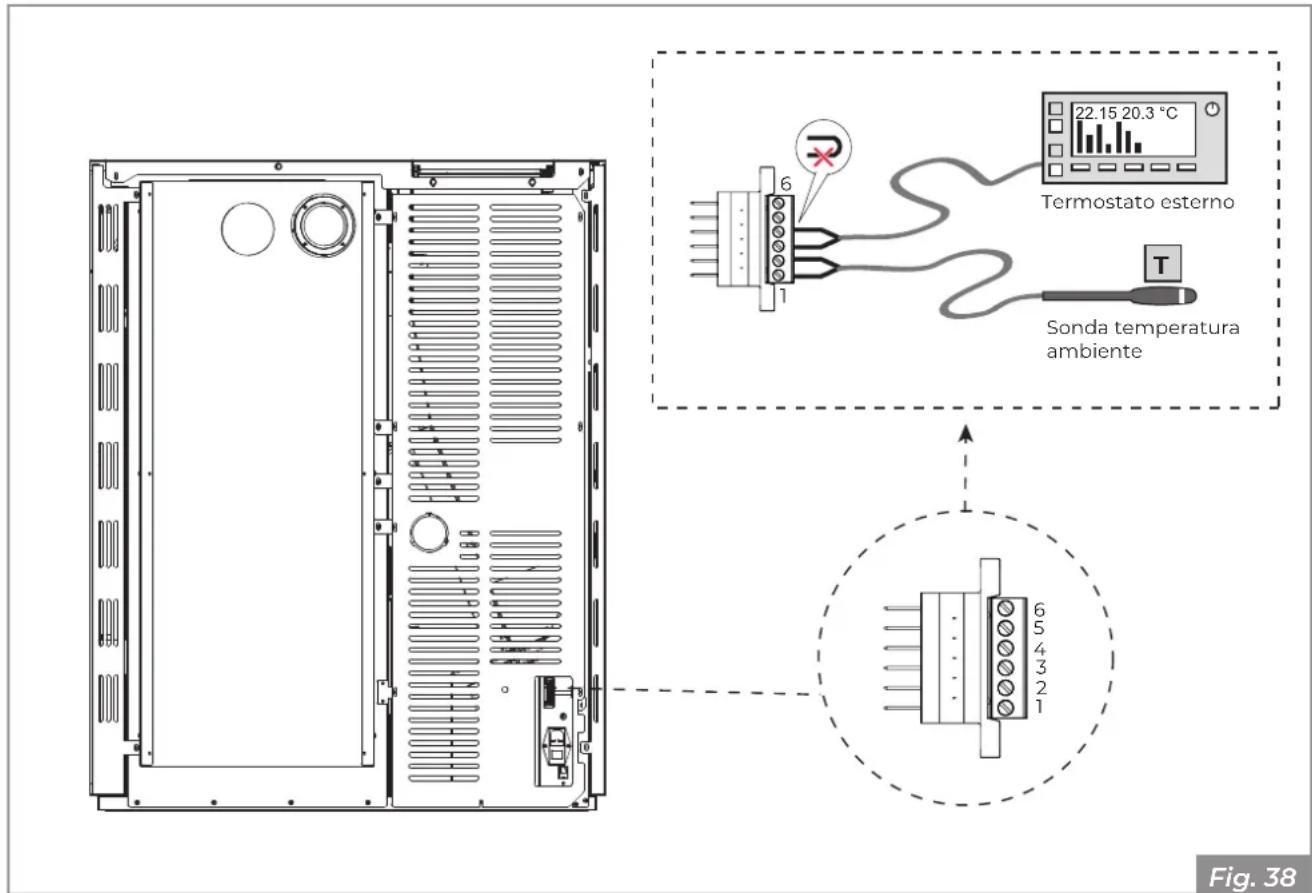

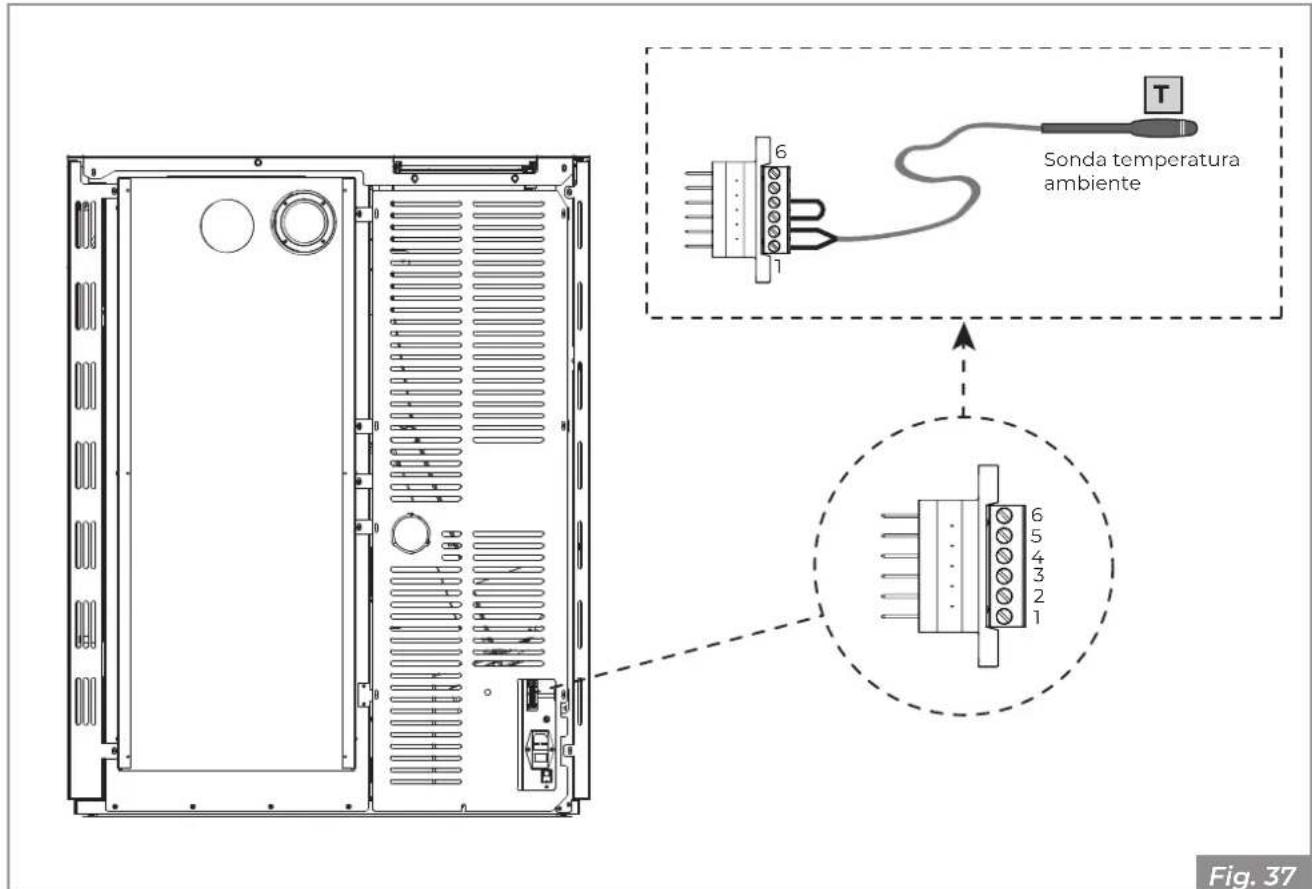

7.2 Configurations d'installation 115

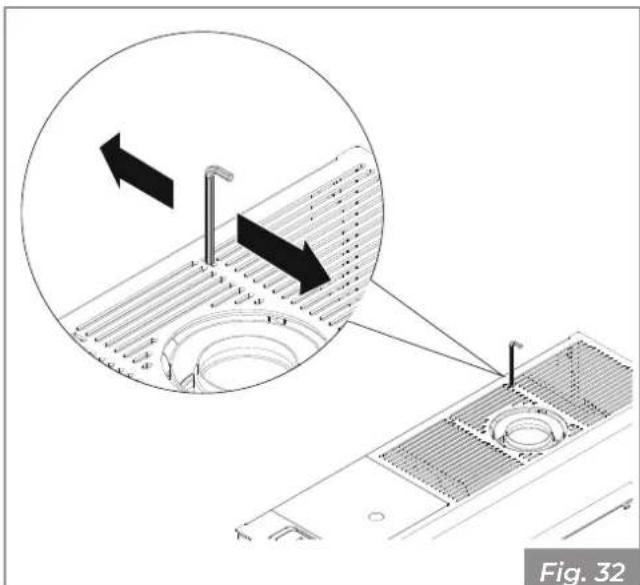

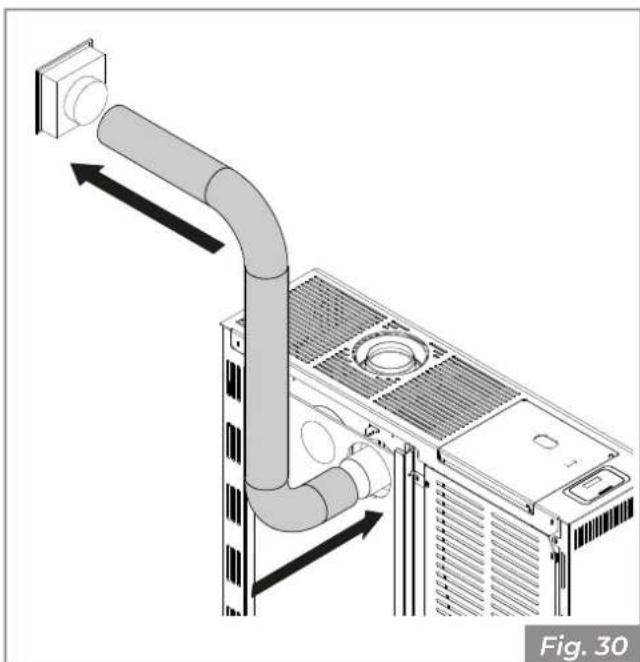

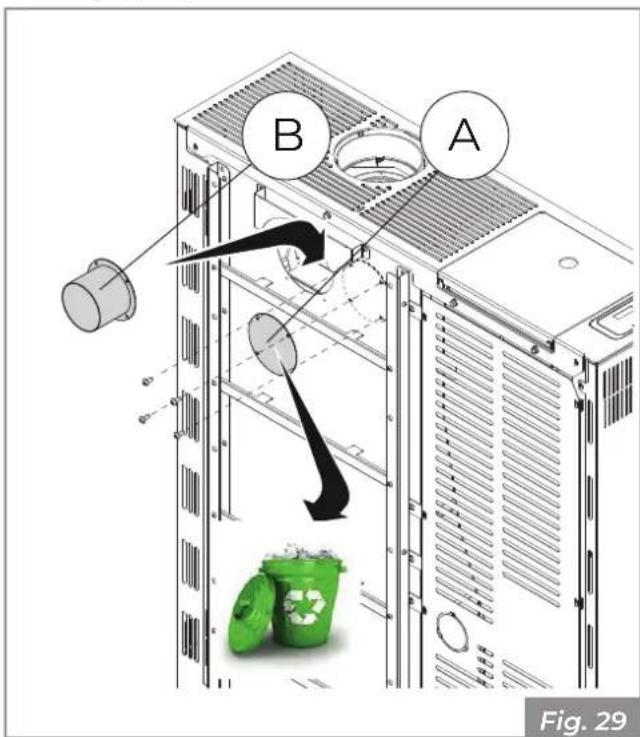

7.3 Circulation de l'air canalisé 117

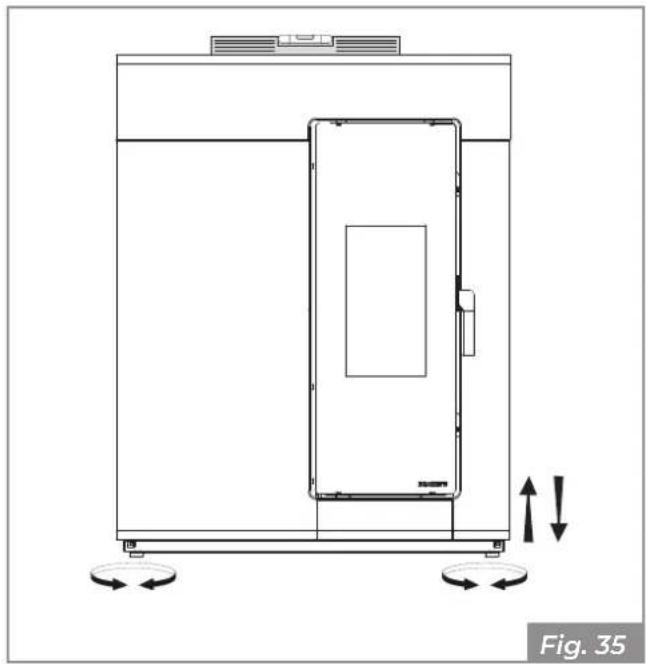

7.4 Mise à niveau de l'appareil 118
7.5 Branchement électrique 118
7.6 Optimisation de la combustion 119

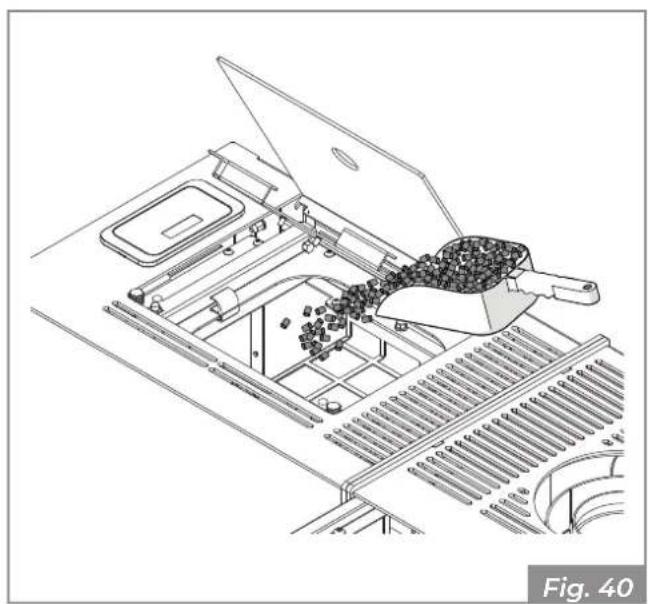

9.1 Chargement des granulés de bois 122
9.2 Premier démarrage 122

10 MAINTENANCE 123

10.1 Maintenance du système d'évacuation de la fumée 123
10.2 Maintenance de l'appareil 123
10.3 Programme de nettoyage et d'entretien 124

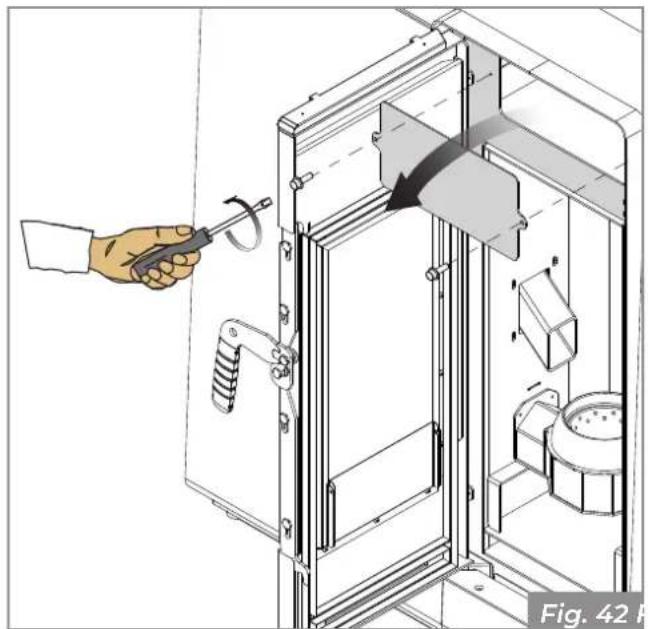

10.4 Nettoyage conduit d'évacuation de la fumée 125
10.5 Nettoyage de l'intérieur du foyer 126
10.6 Nettoyage de la vitre 127

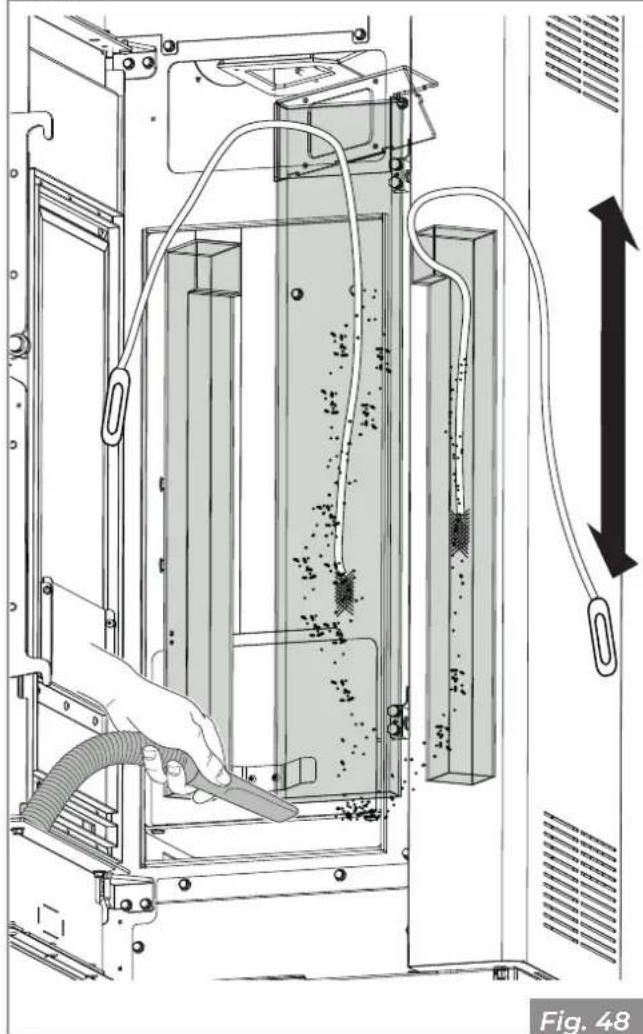

10.7 Nettoyage du collecteur de fumées 127

11 DÉMOLITION ET ÉLIMINATION 128

1 INTRODUCTION

Les appareils de chauffage Palazzetti sont fabriqués et testés en suivant les prescriptions de sécurité indiquées dans les directives européennes de référence.

L'impression, la traduction et la reproduction même partielle du présent manuel dépendent de l'autorisation de l'entreprise Palazzetti. Les informations techniques, les représentations graphiques et les caractéristiques présentes dans ce manuel ne peuvent pas être divulguées.

Ne pas travailler si toutes les informations indiquées dans le manuel n'ont pas été bien comprises ; en cas de doute, toujours demander la consultation ou l'intervention du personnel spécialisé Palazzetti.

Palazzetti se réserve le droit de modifier les spécifications et les caractéristiques techniques et/ou fonctionnelles du produit à tout moment sans préavis.

1.1 Symboles utilisés

Dans le présent manuel, les points importants sont mis en évidence avec les symboles suivants :

INDICATION : Indications concernant l'utilisation correcte de l'appareil et les responsabilités des préposés.

ATTENTION : Point exprimant une remarque particulièrement importante.

DANGER : Ce symbole indique une remarque sur un comportement à adopter pour prévenir des accidents ou des dommages matériels.

1.2 Destination d'emploi

L'appareil, objet de ce manuel, est un poêle pour le chauffage domestique, alimenté exclusivement avec des granulés de bois (pellet) par chargement automatique.

L'appareil ne doit fonctionner qu'avec la porte du foyer fermée.

La destination d'emploi indiquée est valable uniquement pour des appareils en parfait état du point de vue structurel, mécanique et de pose.

1.3 Objet et contenu du manuel

Le but de ce manuel est de fournir les règles fondamentales et de base pour l'installation correcte de l'appareil.

Le respect scrupuleux des indications qui y figurent garantit un haut degré de sécurité et de productivité de l'appareil.

1.4 Conservation du manuel

Conservation et consultation

Le manuel doit être conservé avec soin et toujours être disponible pour pouvoir être consulté, tant par l'utilisateur que par les personnes chargées du montage et de la maintenance.

Le manuel d'installation fait partie intégrante de l'appareil.

Perte ou détérioration

Si nécessaire, demander un autre exemplaire à Palazzetti.

Cession de l'appareil

En cas de cession de l'appareil, l'utilisation doit également remettre le présent manuel au nouvel acquéreur.

1.5 Mise à jour du manuel

Ce manuel représente l'état de la technique au moment de l'émission sur le marché de l'appareil.

Les produits déjà présents sur le marché, avec la documentation technique afférente, ne seront pas considérés par Palazzetti comme défaillants ou inadéquats suite à d'éventuelles modifications, adaptations ou à l'application de nouvelles technologies sur des produits nouvellement commercialisés.

1.6 Généralités

Les indications rapportées dans ce manuel ont une valeur générale ; elles doivent dans tous les cas respecter toutes les normes prévues par la loi locale, nationale et européenne en vigueur dans le pays où l'appareil est installé.

Informations

En cas d'échange d'informations avec le Fabricant de l'appareil, se référer au numéro de série et aux données d'identification indiquées sur la plaque signalétique.

En cas de problème, contacter le revendeur ou un technicien qualifié autorisé par le fabricant ; en cas de réparation, demander l'utilisation de pièces de rechange d'origine.

Vérifier et nettoyer périodiquement le conduit d'évacuation de la fumée (raccordement au conduit de la cheminée).

Le poêle à granulés n'est pas un appareil de cuisson.

Conserver ce mode d'emploi, qui fera partie intégrante du poêle pendant toute la durée de vie utile du poêle. Si le poêle est vendu ou transféré à un autre utilisateur, s'assurer que le mode d'emploi accompagne toujours le produit.

En cas de perte, contacter le fabricant ou le revendeur agréé pour en obtenir une copie.

Maintenance

Les opérations de maintenance doivent être effectuées par un personnel qualifié et autorisé à intervenir sur l'appareil auquel ce manuel se réfère.

Responsabilités des travaux d'installation

La responsabilité des travaux exécutés pour l'installation de l'appareil ne peut pas être considérée à la charge de la société Palazzetti ; en effet, celle-ci est et reste à la charge de l'installateur qui est tenu d'effectuer les contrôles relatifs au conduit d'évacuation de la fumée, à la prise d'air et de vérifier que les solutions d'installation proposées sont appropriées.

1.7 Conformité

Les appareils couverts par ce manuel sont conformes aux dispositions législatives des directives communautaires suivantes :

2014/30/UE : Directive sur la compatibilité électromagnétique

2014/35/UE : Directive Basse Tension

2017/2102/UE : Directive RoHS

2009/125/CE : Directive sur la Conception écocompatible

2014/53/UE : Directive RED (Radio Equipment Directive)

RÈGLEMENT (UE) N. 305/2011 (CPR)

RÈGLEMENT (UE) 2015/1185 (ECODESIGN)

Les normes harmonisées et/ou les règlements suivants ont été appliqués :

EMCD :

• EN 55014-1:2017
• EN 61000-3-2:2015
• EN 61000-3-3:2014 /EC:2016
• EN 55014-2:2015

EMF :

- EN 62233:2008 / EC:2008

LVD :

- EN 60335-1:2013 /EC:2014 /A11:2015 /A13:2017

- EN 60335-2-102:2007 /A1:2011

CPR :

- EN 14785:2006

1.8 Responsabilité du fabricant

Avec la livraison du présent manuel, Palazzetti décline toute responsabilité, aussi bien civile que pénale, directe ou indirecte, due à :

• installation non-conforme aux réglementations en vigueur dans le pays et aux directives de sécurité ;
• non-respect partiel ou total des instructions contenues dans le manuel ;
• installation effectuée par du personnel non qualifié et/ou non formé ;
• utilisation non conforme aux directives de sécurité ;
• modifications et/ou réparations non autorisées par le fabricant effectuées sur l'appareil ;
• entretien insuffisant ;
• événements exceptionnels.

1.9 Assistance technique et entretien

Palazzetti met à disposition un réseau dense de centres d'assistance avec des techniciens spécialisés, formés et préparés.

Le siège central et notre réseau de vente sont à votre disposition pour vous orienter au centre d'assistance autorisé le plus proche.

1.10 Pièces détachées

Utiliser exclusivement des pièces de rechange originales.

Ne pas attendre que les composants soient détériorés par leur utilisation pour les remplacer.

Remplacer un composant usagé avant la rupture favorise la prévention des accidents dérivants d'incidents causés précisément par la rupture sou-daine des composants qui pourrait provoquer de graves dommages aux personnes et aux choses.

1.11 Plaque signalétique

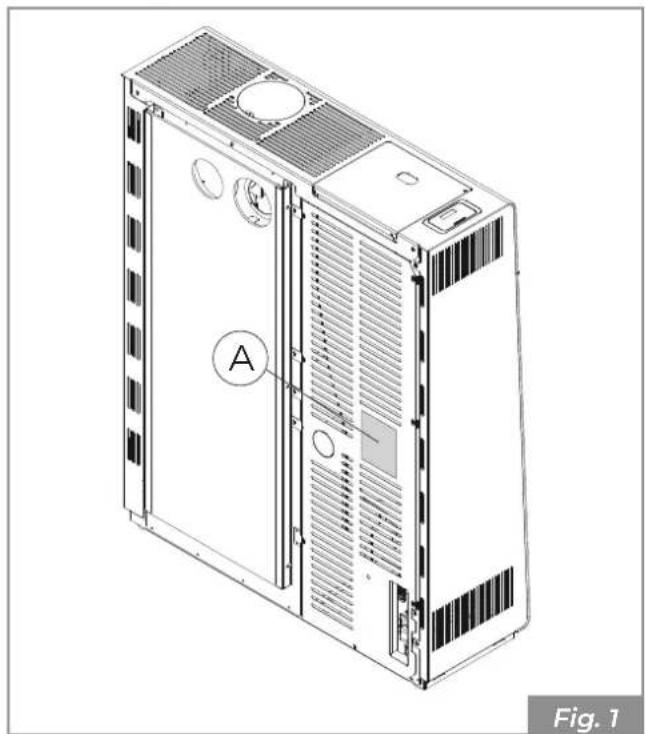

La plaque signalétique (A) est située sur la partie arrière du poêle (Fig. 1) et elle indique toutes les données caractéristiques de l'appareil, y compris les données du Fabricant, le numéro de série et la marque C€

Le numéro de série doit toujours être indiqué dans toute demande concernant l'appareil.

1.12 Livraison de l'appareil

L'appareil est livré parfaitement emballé et fixé à une palette en fois permettant de le déplacer avec des chariots élévateurs et/ou d'autres systèmes.

Le matériel suivant est joint à l'intérieur de l'appareil :

• manuel d'utilisation, d'installation et d'entretien ;
• étiquette code-barres ;
  • livret de l'afficheur.

2 AVERTISSEMENTS POUR LA SÉCURITÉ

2.1 Avertissements pour l'installateur

Respecter les consignes indiquées dans le présent manuel.

Les instructions de montage et de démontage de l'appareil sont réservées aux techniciens spécialisés.

L'installation, l'utilisation et la maintenance du produit doivent être effectués conformément aux instructions du fabricant et dans le respect de la réglementation. Le non-respect des instructions données et les opérations incorrectes peuvent entraîner des situations dangereuses, des dommages aux biens, aux personnes et aux animaux, des problèmes de santé ou des dysfonctionnements.

L'installation, le raccordement électrique, le contrôle du fonctionnement et la maintenance ne doivent être effectués que par un personnel autorisé et qualifié.

L'installation et la maintenance du produit doivent être effectués uniquement par du personnel qualifié ayant une connaissance appropriée du produit. Utiliser uniquement les pièces de rechange d'origine recommandées par le fabricant.

La responsabilité des travaux effectués dans l'espace où se trouve l'appareil est et reste celle de l'utilisateur ; ce dernier est également chargé d'effectuer les contrôles relatifs aux solutions d'installation proposées.

L'utilisateur doit respecter tous les règlements de sécurité locaux, nationaux et européens.

L'appareil devra être installé sur des planchers ayant une capacité portante appropriée.

Vérifier que les prédispositions du conduit de fumée et de l'arrivée d'air soient conformes au type d'installation.

Ne pas effectuer de branchements électriques volants avec des câbles provisoires ou non isolés.

Vérifier que la mise à la terre de l'installation électrique est suffisante.

Avant de commencer les phases de montage ou de démontage de l'appareil, l'installateur doit respecter les précautions de sécurité prévues par la loi et en particulier :

• il ne doit pas intervenir quand les conditions sont défavorables ;
• il doit effectuer le travail dans de parfaites conditions psychophysiques et vérifier que les équipements de protection individuelle sont intègres et en parfait état de marche ;
• il doit porter des gants et des chaussures de protection ;
• il doit utiliser des outils munis d'une isolation électrique ;
• il doit s'assurer que la zone concernée par les phases de montage/démon-tage est libre de tout obstacle.

Installer le produit dans des pièces qui ne sont pas exposées au risque d'incendie et qui sont équipées de tous les services tels que l'alimentation électrique (air et électricité) et les évacuations pour la fumée.

Évaluer les conditions statiques du sol sur lequel le poids du produit va gravi- ter et fournir une isolation adéquate s'il est fait de matériau inflammable (par exemple, bois, moquette, plastique).

Pièces électriques sous tension : ali- menter le produit seulement après avoir terminé son assemblage.

2.2 Avertissements pour les techniciens préposés à la maintenance

Les opérations de maintenance doivent être effectuées exclusivement par un personnel autorisé et qualifié.

Respecter les consignes indiquées dans le présent manuel.

Toujours utiliser les équipements de protection individuelle et les autres moyens de protection.

Avant de commencer toute opération de maintenance, vérifier que l'appareil ait refroidi s'il a été utilisé auparavant.

Si un seul des dispositifs de sécurité ne fonctionne pas, l'appareil devra être considéré comme non fonctionnant.

Débrancher l'appareil du réseau électrique avant d'effectuer toute opération de maintenance.

Débrancher l'appareil du courant électrique avant d'intervenir sur les parties électriques, électroniques, sur les connecteurs et sur les parties en mouvement (systèmes de chargement des granulés, systèmes automatiques de nettoyage du brasier, etc.).

2.3 Avertissements pour l'utilisateur

Pour une utilisation correcte du produit et des équipements électroniques qui y sont connectés et pour prévenir les accidents, les instructions données dans ce manuel doivent toujours être respectées.

L'appareil présente des surfaces extérieures particulièrement chaudes (porte, poignée, verre, tubes d'évacuation de la fumée, etc.). Il est donc nécessaire d'éviter d'entrer en contact avec ces pièces sans vêtements de protection adéquats ou sans moyens appropriés, tels que des gants de protection thermique ou des systèmes d'actionnement de type « poignée froide ».

Pour cette raison, il est recommandé d'être extrêmement attentif pendant le fonctionnement, en particulier :

Ne pas toucher et ne pas s'approcher de la vitre du foyer, risque de brûlures ; ne pas regarder la flamme de façon trop prolongée.

Ne pas poser de linge directement sur l'appareil pour le faire sécher : risque d'incendie.

• ne pas toucher le conduit de fumée ;
• n'effectuer aucun nettoyage d'aucune sorte ;
• ne pas vider les cendres ;
• ne pas ouvrir la porte du foyer ;
• ne pas ouvrir le tiroir à cendres (si prévu).

L'appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience ou sans les connaissances nécessaires, à condition qu'ils soient surveillés ou après que ces personnes aient reçu des instructions relatives à l'usage sûr de l'appareil et à la compréhension des dangers afférents. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage qui doit être effectué par l'utilisateur ne doit pas être confiés à des enfants sans surveillance.

Avant toute intervention, l'utilisateur ou quiconque s'apprête à intervenir sur l'appareil devra avoir lu et compris l'intégralité de ce manuel d'installation et d'utilisation. Les erreurs ou les mauvais réglages peuvent provoquer des conditions de danger et/ou de fonctionnement irrégulier.

L'utilisateur non spécialisé doit être protégé contre l'accès à n'importe quelle pièce pouvant l'exposer à des dangers. Il ne doit par conséquent pas être autorisé à intervenir sur des pièces internes à risque (électrique ou mécanique), même si la coupure de l'alimentation électrique est prescrite.

Respecter les instructions et les avertissements contenus sur les plaques appliquées sur l'appareil.

Ces plaques sont des dispositifs de prévention des accidents ; elles doivent donc toujours être parfaitement lisibles. Si ces plaques s'avèrent endommagées et illisibles, il est obligatoire de les remplacer avec les plaques d'origine du fabricant.

Suivre scrupuleusement le programme de maintenance ordinaire et extraordinaire.

Ne pas utiliser l'appareil sans avoir effectué au préalable le nettoyage quotidien.

Ne pas utiliser l'appareil en cas de fonctionnement anormal, de suspicion de rupture ou des bruits insolites.

En cas de panne ou de dysfonctionnement, éteindre l'appareil et contacter immédiatement le technicien spécialisé.

Ne pas jeter d'eau sur l'appareil pendant son fonctionnement ou pour éteindre le feu dans le brasier.

Ne pas éteindre l'appareil en débranchant la connexion électrique de secteur.

Ne pas s'appuyer sur la porte ouverte, cela pourrait compromettre la stabilité de l'appareil.

Ne pas utiliser l'appareil comme support ou ancrage d'aucune sorte.

Il est interdit d'utiliser l'appareil comme échelle ou comme structure de support.

Ne pas nettoyer l'appareil jusqu'au refroidissement complet de la structure et des cendres.

Toucher la porte seulement lorsque l'appareil est froid.

En cas de fuite de fumée dans la pièce ou d'explosion endommageant l'appa-

reil, éteindre celui-ci, ventiler la pièce et contacter immédiatement l'installateur/technicien de service.

En cas d'incendie dans le conduit de la fumée, éteindre le poêle, le débrancher de l'alimentation électrique et ne pas ouvrir la porte. Appeler alors les autorités compétentes.

En cas de défaut du système d'allumage, ne pas allumer le poêle avec des matériaux inflammables.

Dans les appareils avec une alimentation électrique, si des gaz/fumées non brûlés se forment à l'intérieur du foyer, ne pas couper l'alimentation électrique et s'éloigner le plus possible de l'appareil.

En cas de dysfonctionnement de l'appareil dû à un tirage non optimal dans le conduit de la fumée, le nettoyer en suivant la procédure décrite au paragraphe 8.1 "Maintenance du système d'évacuation de la fumée" a pagina 116.

Ne pas toucher les parties vernies pendant le fonctionnement pour éviter d'endommager la peinture.

Toute responsabilité en cas d'utilisation incorrecte du produit est entièrement à la charge de l'utilisateur et décharge le fabricant de toute responsabilité civile et pénale.

Il est interdit de faire fonctionner l'appareil avec la porte ouverte.

Il est interdit d'utiliser l'appareil si les joints des vitres ou des portes sont endommagés.

Tout type d'altération ou de remplacement non autorisé de pièces non originales du produit peut être dangereux pour la sécurité de l'opérateur et décharge l'entreprise de toute responsabilité civile et pénale.

Il est interdit de charger manuellement les granulés de bois dans le brasero, car ce comportement incorrect pourrait générer une quantité anormale de gaz non brûlé, et provoqué un risque d'explosion à l'intérieur de la chambre.

L'accumulation de granulés de bois dans le brasero après un allumage manqué du poêle doit être retiré avant de procéder à une nouvelle tentative d'allumage.

Si le brasero n'est pas nettoyé et entretenu, des dysfonctionnements et des explosions peuvent se produire à l'intérieur du poêle. Veiller à éliminer toute trace de matériau ou d'incrustation dans les trous du brasero et à les nettoyer, chaque fois que les cendres sont vidées ou en cas d'allumage manqué. Vérifier que la taille des trous du brasero ne soit pas réduite, car cela aurait un effet négatif sur la sécurité de l'appareil.

Ne pas laver le produit avec de l'eau. L'eau peut pénétrer à l'intérieur de l'appareil et endommager l'isolation électrique, provoquant un choc électrique.

Ne pas rester longtemps devant le produit en fonctionnement.

Une utilisation incorrecte du produit ou un entretien incorrect peut entraîner un risque sérieux d'explosion dans la chambre de combustion.

Utiliser uniquement le combustible recommandé par le fabricant. Le produit ne doit pas être utilisé comme incinérateur.

Il est interdit d'utiliser de l'essence, du combustible pour lampe, du kérosène, du liquide allume-feu pour bois, de l'alcool éthylique ou des liquides similaires pour allumer ou raviver une flamme dans cet appareil. Garder ces liquides à une distance sûre de l'appareil pendant son fonctionnement.

Il est interdit de verser dans le réservoir des combustibles autres que les granulés de bois (pellet).

Conseils pour éviter les phénomènes de corrosion :

- effectuer soigneusement les opérations de nettoyage ordinaires en évitant les dépôts de cendres ;

- alimenter l'appareil uniquement avec un combustible ayant les caractéristiques indiquées au chapitre « Caractéristiques du combustible » ;

- ne pas utiliser de solvants, d'acides, de détergents ou de produits agressifs pour le nettoyage direct du verre ou des autres composants du produit ;

- éviter de laisser le produit dans des conditions environnementales défavorables (humidité, salinité de l'air, mauvais temps, etc.);

- si le produit n'est pas utilisé pendant une longue période (par exemple en été), introduire des sacs déshydratants dans la chambre de combustion pour absorber l'humidité de l'air, en veillant à les retirer lorsque le produit est remis en marche.

3 CARACTÉRISTIQUES DU COMBUSTIBLE

3.1 Caractéristiques du combustible

Les granulés de bois (Fig. 2) est un composé constitué de plusieurs types de bois pressé avec des processus mécaniques dans le respect des normes de protection de l'environnement ; c'est le seul combustible prévu pour ce type d'appareil.

L'efficacité et la potentialité de l'appareil peuvent varier selon le type et la qualité de granulés utilisés.

Nous conseillons d'utiliser des granulés de bois de la classe A1 (norme ISO 17225-2, ENplus A1, DIN Plus ou NC 444 catégorie « High Performance NF Granulés biocarburants Qualité »).

L'appareil est muni d'un réservoir pour contenir les granulés de la capacité indiquée dans le tableau des caractéristiques contenu dans le Livret du Produit joint en annexe.

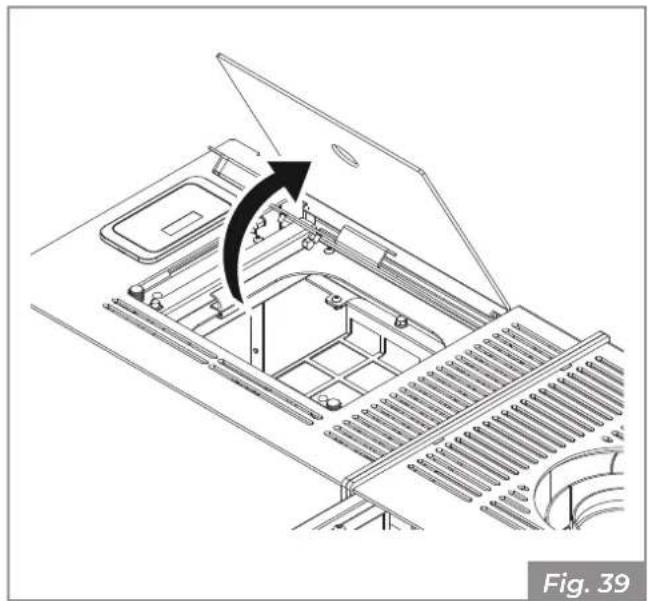

Le logement de chargement est placé sur la partie supérieure, il doit toujours pouvoir être ouvert pour permettre de charger les granulés et il doit rester fermé pendant le fonctionnement de l'appareil.

Il est interdit d'utiliser l'appareil comme incinérateur de déchets.

3.2 Stockage des granulés de bois

Les granulés de bois doivent être conservés dans un lieu sec, pas trop froid et à l'intérieur de sacs fermés.

Il est conseillé de conserver des sacs de granulés dans la pièce où l'appareil est utilisé ou dans une pièce voisine à condition que la température et l'humidité soient adéquates et à une distance de

sécurité (au moins 1 mètre) de toute source de chaleur.

Les granulés humides et/ou froids (5 °C) réduisent la puissance thermique du combustible et oblige à effectuer plus fréquemment l'entretien du brasier (matériau non brûlé) et du foyer.

Faire particulièrement attention au stockage et au déplacement des sacs de granulés. Il faut éviter leur fragmentation et la formation de sciure de bois.

L'introduction de sciure de bois dans le réservoir de l'appareil peut causer le blocage du système de chargement des granulés.

L'usage de granulés de mauvaise qualité peut compromettre le bon fonctionnement de l'appareil et déterminer l'échéance de la garantie.

4 CONNAÎTRE LA PRODUIT

4.1 Description

1	Porte décorative
2	Vitre porte
3	Poignee
4	Tiroir a cendres
5	Brasier
6	Micro-interrupteur fermeture de la porte
7	Tube d'évacuation des fumées supérieur
8	Reservoir pellet
9	Couvercle du reservoir
10	Tableau
11	Microrupteur fermeture réservoir granulés

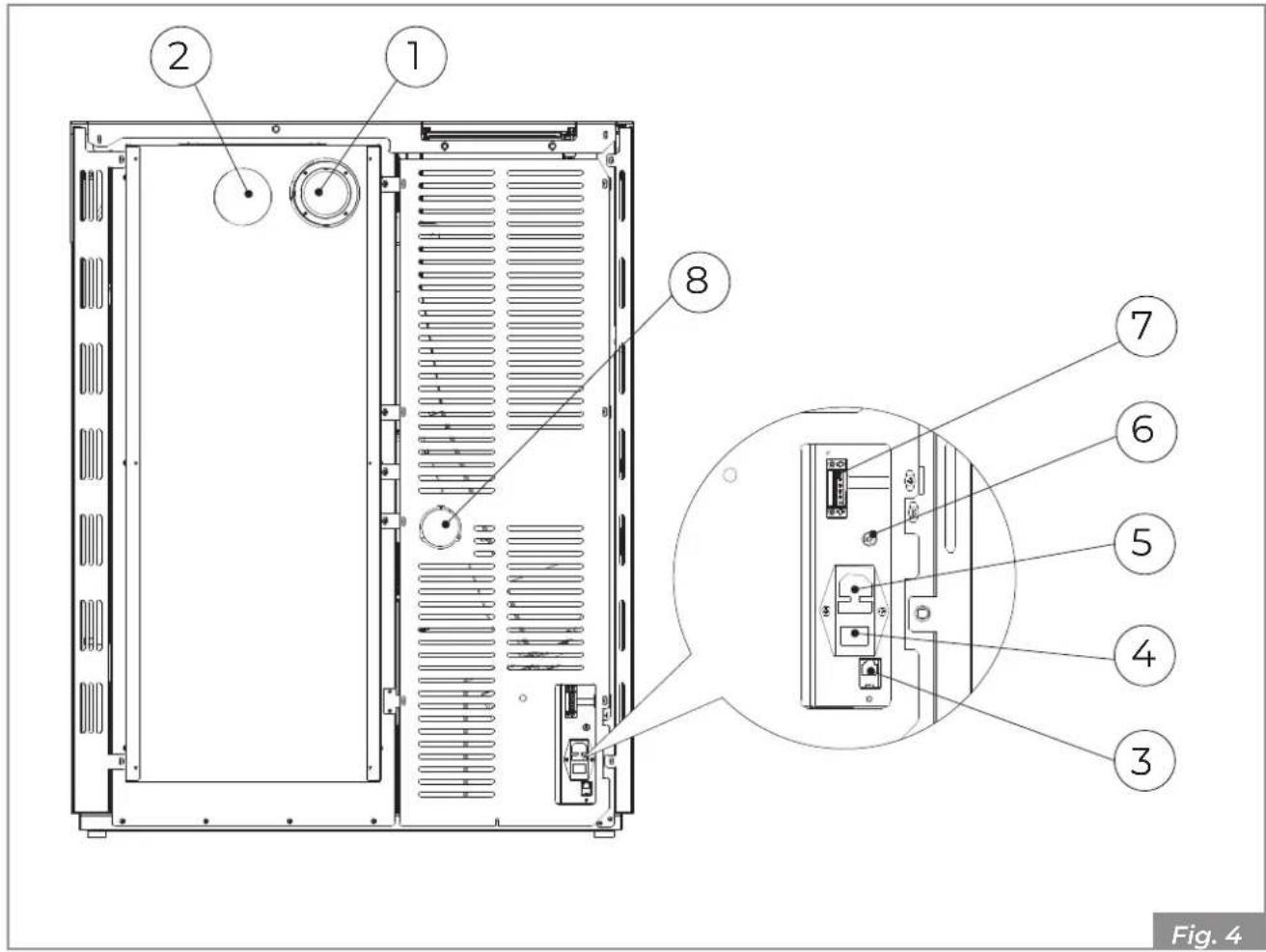

2 1 8 7 6 5 4 3 Fig. 4

1	Sortie canalisation air
2	Tube d'évacuation des fumées arrière
3	Connecteur RJ11
4	Interrupteur
5	Prise d'alimentation électrique
6	Thermostat
7	Sonde
8	Tube pour l'air comburant

4.2 Dimensions

4.3 Caractéristiques techniques

MICHELLE		MICHELLE 6 MICHELLE 8
		Min Max Min Max
Puissance thermique globale (délivrée)	kW	3,1	6,3	3,1	8,0
Rendement % 93,6 92,5 93,6 90,4
Température des fumées	°C	87,7	122,6	87,7	156,5
Débit des fumées	g/s	3,0	4,8	3,0	5,9
Consommation horaire de combustible	kg/h	0,66	1,37	0,66	1,79
Émissions de CO (à 13% de O2)	mg/Nm3	244	61	244	51
Sortie fumée	mm	∅ 80
Arrivée d'air	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 (±2)
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	25
Poids	kg	140
N° de ventilateurs arrière	n°	-
Débit des ventilateurs arrière	m3/h	-

Données électriques		MICHELLE 6 MICHELLE 8
Tension	V	230
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	75
Puissance absorbée à l'allumage électrique	W	400
MICHELLE		MICHELLE 10
		Min Max
Puissance thermique globale (délivrée) kW 3,110,0
Rendement % 93,6 88,0
Température des fumées	°C	87,7	196,8
Débit des fumées	g/s	3,0	7,2
Consommation horaire de combustible	kg/h	0,66	2,29
Émissions de CO (à 13% de O2)	mg/Nm3	244 39
Sortie fumée	mm	∅ 80
Arrivée d'air	mm	∅ 60
Prise d'air externe	mm	∅ 100
Combustible		Granulés de bois
Tirage du conduit de fumée	Pa	12 (±2)
Tirage minimum pour dimensionnement du poêle	Pa	0,0
Poêle adapté aux locaux d'une surface non inférieure à	m3	40
Capacité du réservoir d'alimentation	kg	25
Poids	kg	140
N° de ventilateurs arrière	n°	-
Débit des ventilateurs arrière	m3/h	-

Données électriques		MICHELLE 8
Tension	V	230
Fréquence	Hz	50
Puissance max absorbée durant le fonctionnement	W	85
Puissance absorbée à l'allumage électrique	W	440

4.4 Plaque signalétique

Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)

DOP Nr. 000001385 -N.B. 2458 EN 14785:2006

F	Combustible
Plmax	Puissance thermique max introduite
Plmin	Puissance thermique min introduite
Pmax	Puissance thermique nominale
Pmin	Puissance thermique réduite
EFFmax	Rendement à la puissance nominale
EFFmin	Rendement à la puissance réduite
COmax	Émissions de CO à la puissance nominale (13% O_2 )
COmin	Émissions de CO à la puissance réduite (13% O_2 )

Dust	Poussières à la puissance nominale (13% O_2 )
Tf	Température des fumées
X1/X2/Y	Distance minimum des matériaux inflammables
V	Tension
f	Fréquence
Wmin	Puissance max absorbée durant le fonctionnement
Wmax	Puissance maximum absorbée lors de l'allumage

4.5 Schéma électrique

1 Capteur de hall 2 Thermostat externe 3 Sonde ambiante 4 Sonde granulés 5 Sonde fumées 6 Différentiel de pression 7 Résistance à incandescence 8 Ventilateur évacuation fumées

10 Doseur chargement
11 Sécurité STB
12 Sécurité pression basse
13 Microswitch
14 Ventilateur ambiant
15 Inductance
20 Capteur pellet
UI/PC	Panneau de commande

L'appareil est livré avec toutes les parties prévues.

Attention au risque de déséquilibrage de l'appareil.

Le barycentre de l'appareil est déplacé vers l'avant.

Tenir compte de cette indication même lors du déplacement de l'appareil sur son support de transport. Nous conseillons de déballer l'appareil uniquement lorsqu'il est arrivé sur le lieu d'installation.

Déplacer et déballer l'appareil à l'aide de moyens appropriés.

Ne pas laisser les enfants jouer avec les éléments de l'emballage (film plastique et polystyrène) :

Risque d'étouffement !

Lors des opérations de déplacement, soulèvement et déballage de l'appareil :

• le maintenir toujours en position verticale ;
• ne jamais le renverser en position horizontale ;
• ne jamais l'incliner sur sa partie frontale pour éviter la rupture éventuelle de la vitre de la porte du foyer.

- Enlèvement de la palette de transport

L'élimination des matériaux peut également être confiée à des tiers, à condition de s'adresser à des entreprises autorisées à récupérer et à éliminer les matériaux en question.

Dans tous les cas, respecter toujours la réglementation en vigueur dans le pays où l'élimination des matériaux est effectuée et, si nécessaire, où l'élimination est notifiée.

Pour retirer l'appareil de la palette de transport (Fig. 8):

• Dévisser les vis latérales de fixation
• Soulever l'appareil
• Retirer la palette de transport

S'assurer que le chariot élévateur a une capacité supérieure au poids de l'appareil à soulever. Le conducteur de l'engin de levage sera responsable du levage des charges.

Porter une attention particulière à une protection des pavements en bois ou du parquet afin d'éviter que le poids de l'appareil ne les endommage lors de son déplacement.

Pendant le soulèvement, éviter les mouvements brusques et les à-coups.

Faire attention à la tendance de l'appareil à être en déséquilibre.

5.2 Contrôle du plan d'appui

Vérifier la capacité de charge du plancher.

Dans le cas d'un sol non approprié pour supporter le poids de l'appareil, procéder à l'installation de plaques d'acier (A - Fig. 9) ou d'une base en béton (A - Fig. 10) équipée d'un treillis électrosoudé 10x10x6 (B - Fig. 10) pour répartir le poids.

Faire appel à un technicien qualifié pour les dimensions des plaques et de la base en béton.

6.1 Considérations générales

Les paragraphes suivants contiennent quelques instructions à suivre afin d'obtenir les performances maximales du produit acheté et un fonctionnement en toute sécurité. Dans tous les cas, les indications suivantes sont assujetties au respect d'éventuelles lois et réglementations nationales, régionales et communales en vigueur dans le pays où l'appareil est installé.

Pour l'Italie, l'installation doit être effectuée par une personne qualifiée conformément à la norme EN 10683.

6.2 Précautions pour la sécurité

Les opérations de montage et de démontage de l'appareil sont réservées aux techniciens spécialisés.

Il est recommandé de s'assurer de leur qualification et de leurs capacités réelles.

Pour l'Italie, ces techniciens doivent posséder une habilitation « C » remise par la chambre de commerce, conformément au Décret Ministériel 37/08.

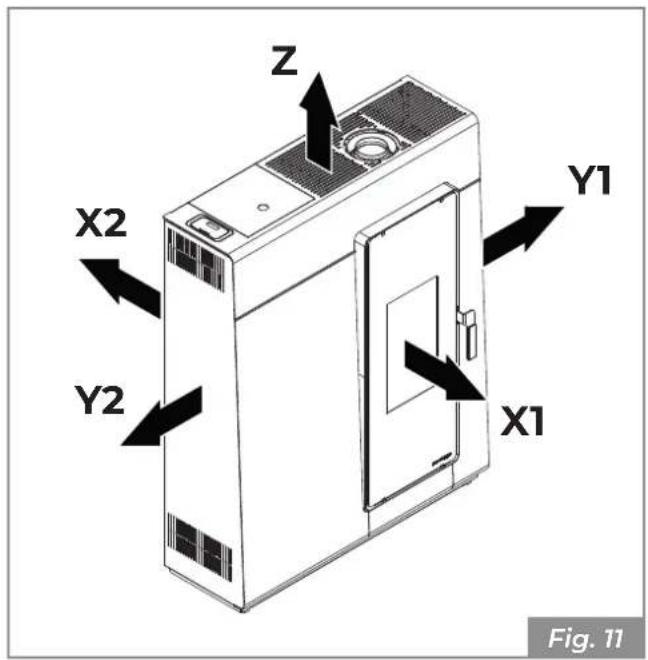

6.3 Lieu d'installation

Pour les distances minimum à respecter lors du positionnement de l'appareil par rapport aux matériaux et aux objets inflammables, se référer aux indications de Fig. 11.

Z X2 Y1 Y2 X1 Fig. 11

Modèle	X1	X2	Y1	Y2	Z
MICHELLE	1000	20 200	200	600 mm

Les planchers faits de matériaux inflammables comme le bois, le parquet, le linoléum, le stratifié ou recouverts de tapis doivent être protégés par une base ignifuge sous l'appareil qui protège également la partie frontale de toute chute de résidus de combustion pendant le nettoyage.

Le fabricant décline toute responsabilité en cas d'éventuelles variations des caractéristiques du matériau composant le plancher, sous la protection.

Prévoir un espace technique accessible pour d'éventuelles interventions de maintenance.

Respecter toujours la distance minimale par rapport aux matériaux inflammables (X), indiquée sur la plaque d'identification des tubes utilisés pour réaliser la cheminée (Fig. 12).

Pi = Paroi inflammable

Pp = Protection du sol

X1 = voir livret du produit joint en annexe

Pi X Pi X1 Pp Fig. 12

Prévoir l'arrivée de la ligne électrique à proximité de l'appareil pour brancher le cordon d'alimentation.

6.4 Air de combustion

L'appareil, lors de son fonctionnement, nécessite d'air de combustion.

Le flux d'air de combustion peut être obtenu des manières suivantes :

• provenir directement de l'extérieur avec un branchement direct à la chambre de combustion (Fig. 13 - Fig. 14).

• provenir du lieu d'installation ou de pièces voisines (Fig. 15).

Prélèvement de l'air de combustion à l'extérieur

Dans ce cas, il est possible en alternative de :

• canaliser l'air de combustion en utilisant un tube d'échappement coaxial pour l'expulsion de la fumée et le prélèvement de l'air (Fig. 13 - A, B = Entrée air, C, D = Sortie fumée) ; par conséquent, il n'est pas nécessaire de réaliser une prise d'air classique dans la pièce ;
• brancher l'arrivée de l'air de combustion de l'appareil à la prise d'air à l'aide d'un conduit (Fig. 14).

A B C D Fig. 13

Prélèvement de l'air de combustion dans l'environnement

Réaliser la prise d'air sur la paroi (Fig. 15 - PA = Prise d'Air), et laisser l'appareil libre de prélever l'air dans la pièce.

PA Fig. 15

Si la paroi arrière de l'appareil est une paroi externe, réaliser un trou pour l'aspiration de l'air de combustion à une hauteur du sol d'environ 20-30 cm, en respectant les indications dimensionnelles contenues sur la fiche technique à la fin du livret.

À l'extérieur, une grille de protection permanente et non obturable doit être installée ; dans les zones particulièrement exposées aux intempéries et au vent, elle assure une protection contre la pluie et le vent.

Veiller à ce que l'arrivée d'air soit positionnée de manière à ne pas être obstruée accidentellement.

S'il est impossible de réaliser la prise d'arrivée d'air externe sur la paroi arrière de l'appareil (paroi non périmétrale), un trou doit être fait sur une paroi externe de la pièce où l'appareil est placé.

Dans l'impossibilité de réaliser une prise d'air externe dans la pièce, il est possible de réaliser le trou dans une pièce voisine à condition d'être constamment communicante avec la grille de transfert.

Il est interdit de prélever l'air de combustion à partir d'un garage, de dépôts de matériel combustible ou de locaux avec des activités à risque d'incendie.

S'il y a d'autres appareils de chauffage dans la pièce, les arrivées d'air de combustion doivent garantir le volume d'air nécessaire au bon fonctionnement de tous les appareils.

Si un ou plusieurs ventilateurs d'extraction (hottes d'aspiration) sont présents et fonctionnent dans le local d'installation, des dysfonctionnements de combustion peuvent se produire en raison d'un manque d'air de combustion.

6.5 Raccord fumée

L'appareil fonctionne avec la chambre de combustion sous vide ; il est donc essentiel de s'assurer que la sortie de fumée est étanche (opération à effectuer par l'installateur).

L'appareil doit être raccordé à son propre conduit d'évacuation de la fumée, qui n'est pas partagé, et adapté pour assurer une dispersion adéquate des produits de combustion dans l'atmosphère, conformément à la réglementation en vigueur dans le pays d'installation.

Les composants constituant le système d'évacuation de la fumée doivent être déclarés adaptés aux conditions de fonctionnement spécifiques et porter le marquage CE.

Il est obligatoire de réaliser une première partie verticale de 1,5 mètres au minimum pour garantir la bonne expulsion de la fumée.

Il est recommandé d'effectuer au maximum 3 changements de direction, en plus de celle résultant du raccordement arrière de l'appareil à la cheminée, en utilisant des coudes à 45 - 90° ou des raccords en T (Fig. 16).

Toujours utiliser un raccord en T avec un bouchon d'inspection à chaque variation horizontale et verticale du parcours du conduit d'évacuation de la fumée (B - Fig. 16).

Les parties horizontales doivent avoir une longueur maximum de 2-3 m avec une inclinaison vers le haut de 3-5% (Fig. 16).

Fixer les tuyaux au mur avec des colliers appropriés.

Le raccord d'évacuation de la fumée NE DOIT PAS ÊTRE raccordé :

• à une cheminée utilisée par d'autres générateurs (chaudières, poêles, inserts, etc.);
• à des systèmes d'extraction d'air (hottes, évents, etc.) même « entubés ».

Il est interdit d'installer des soupapes d'interruption et de tirage.

MAX 2 - 3 m C > 3 - 5% B B min 1,5 m Fig. 16

Comme mesure de sécurité supplémentaire, un raccord fileté avec bouchon de fermeture « R » est prévu pour raccorder un tube d'évacuation du condensat dans le cas peu probable où cela serait nécessaire (Fig. 17)

R Fig. 17

6.6 Évacuation sur le toit à travers un conduit de cheminée traditionnel

La cheminée pour l'évacuation de la fumée doit être réalisée par un personnel qualifié et selon les normes UNI 10683- EN 1856-1-2- EN 1857- EN 1443- EN 13384--1--3- EN 12391--1 aussi bien en ce qui concerne les dimensions que pour les matériaux employés pour sa construction.

L'évacuation de la fumée à travers une cheminée traditionnelle (Fig. 18a évacuation fumée supérieure - Fig. 18b évacuation fumée arrière) peut être réalisée, à condition de garantir l'entretien de la cheminée. Dans le cas d'une ancienne cheminée, il est recommandé de la restaurer par intubation.

L'évacuation des produits de combustion doit être prévue sur le toit.

A B C Fig. 18a

A) Chapeau anti-vent
B) Sceller
c) Inspection

A B C Fig. 18b

A) Chapeau anti-vent
B) Sceller
c) Inspection

Si la section de la cheminée est supérieure, il est nécessaire d'« intuber » la cheminée avec un tube en acier (dont le diamètre dépend du parcours) bien isolé (Fig. 19).

S'assurer que le raccordement à la cheminée en maçonnerie est bien scellé.

En cas de passage des tubes à travers des toits ou des murs en bois, il est conseillé d'utiliser des kits spéciaux, certifiés, disponibles dans le commerce.

1 2 3 Fig. 19

1) Matériau non combustible
2) Tuyaux en acier
3) Panneau de fermeture

6.7 Évacuation fumée arrière

Le poêle est conçu pour convertir le tube d'évacuation de la fumée du haut vers l'arrière (Fig. 20 - Fig. 21).

Retirer le panneau arrière (A), le bouchon d'inspection arrière (B), le bouchon de la fumée (C) et le collier fumée supérieur (D) en agissant sur les vis de chaque composant.

A B C D Fig. 20

• Monter le bouchon fumée (C) sur le côté supérieur du poêle à la place de la position précédente du collier fumée supérieur (D).
• Fermer le trou supérieur en joignant le bouchon esthétique (F) à la bague de support (E) à l'aide des 6 écrous fournis. Aligner l'ensemble avec le dessus en ajustant les écrous.
• Monter le collier fumée supérieur (D) sur le côté arrière du poêle au lieu de la position précédente du bouchon fumée (C).
• Retirer le pré-coupé du bouchon d'inspection arrière (B) et monter le composant à son emplacement précédent.

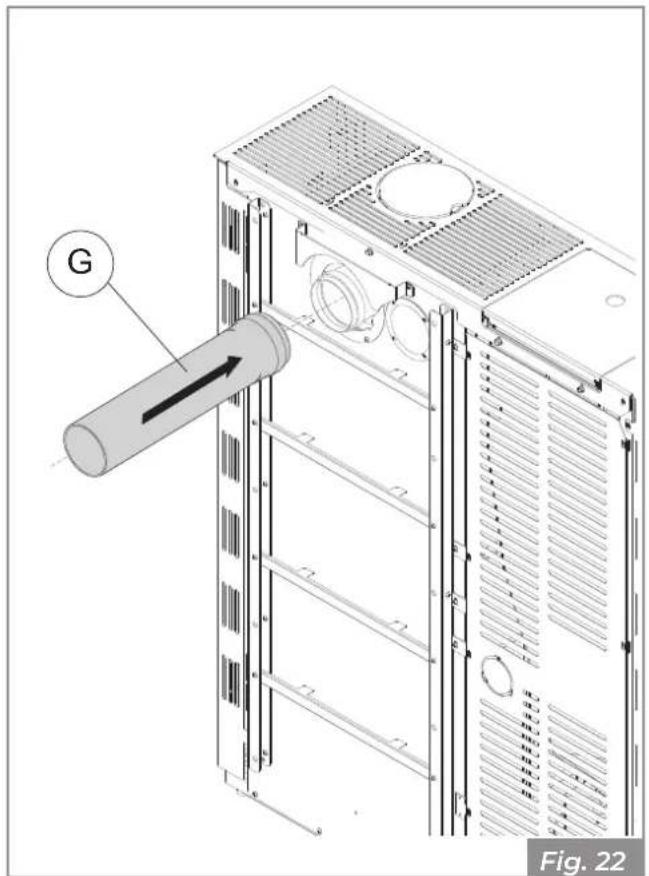

• IL EST possible de relier le tube fumée (G) au collier (D) (Fig. 22).

F E C B D Fig. 21

G Fig. 22

7 INSTALLATION

7.1 Considérations générales

Les paragraphes suivants fournissent des indications à respecter pour obtenir le rendement maximal du produit acheté.

Dans tous les cas, les indications suivantes sont assujetties au respect d'éventuelles lois et réglementations nationales, régionales et communales en vigueur dans le pays où l'appareil est installé.

7.2 Configurations d'installation

Il est possible d'installer le poêle de différentes manières en fonction des exigences personnelles :

• Tube coaxial
• Tube à simple paroi et prise d'air dans la pièce
• Tube à simple paroi et prise d'air reliée à l'extérieur

7.2.1 Tube coaxial

Il est possible d'utiliser un tube coaxial pour l'expulsion de la fumée et l'admission simultanée d'air de combustion.

Pour cela :

- Raccorder un tube coaxial (A) car le poêle est déjà configuré en usine pour ce type d'installation (Fig. 23)

Il incombe au technicien de dimensionner le conduit de fumée en fonction de la situation d'installation et du produit, cependant, il est recommandé de ne pas dépasser 7 mètres équivalents avec un conduit coaxial de 8/13 cm.

A Fig. 23

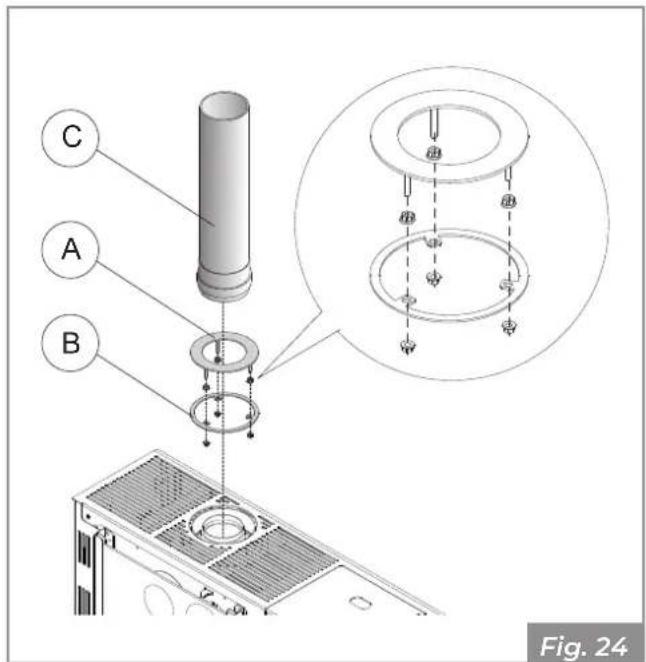

7.2.2 Tube à simple paroi et prise d'air dans la pièce

Dans ce cas, l'air de combustion sera prélevé dans la pièce (Fig. 24).

Pour cela :

• Retirer le tube coaxial.
• Relier le collier esthétique (A) à la bague de support (B) à l'aide des 6 écrous fournis et aligner l'ensemble avec le haut en réglant les écrous.
• Relier le tube d'évacuation de la fumée (C).

C A B Fig. 24

7.2.3 Tube à simple paroi et prise d'air reliée à l'extérieur

Dans ce cas, l'air de combustion sera prélevé directement de l'extérieur, à l'arrière du poêle.

Après avoir effectué les opérations du paragraphe Tube à simple paroi et prise d'air dans la pièce :

• Ouvrir la porte et agir sur les vis pour retirer la joue latérale de gauche (A - Fig. 25).
• Retirez la vis à l'intérieur de la porte qui fixe le panneau avant, poussez le panneau avant vers la gauche pour le dégager des crochets de fixation inférieurs et retirez-le (B - Fig. 26).
• Retirer le tuyau flexible de branchement air de combustion (C) et introduire à sa place le coude à 90° (D) fourni (Fig. 27).
• Retirer la tôle pré-coupée (E) du panneau arrière. Raccorder le tuyau d'air de combustion (C) au coude à 90°, en le faisant passer par le trou libre du panneau arrière, puis en le raccordant à une prise d'air externe. Relier le tube d'évacuation de la fumée (F - Fig. 28).
• Retirez la feuille prédécoupée à l'arrière.

7.3 Circulation de l'air canalisé

Le poêle est prédisposé pour la connexion d'air chaud arrière canalisable.

Pour pouvoir brancher le poêle à l'installation de chauffage canalisé, il faut retirer le bouchon arrière (A) et monter le tube diamètre 80 mm (B) fourni (Fig. 29).

B A Fig. 29

Relier un tube d'un diamètre 80 mm d'un côté à l'embout appliqué sur le poêle et de l'autre côté à la bouche de distribution de l'air. Fixer avec un collier de serrage d'un diamètre de 80 mm (Fig. 30).

Quand le poêle est utilisé pour chauffer 2 ou plusieurs locaux adjacents, il est indispensable de favoriser le recyclage de l'air ambiant pour uniformiser la température dans les différentes pièces.

Ne pas utiliser de tubes en PVC pour la canalisation

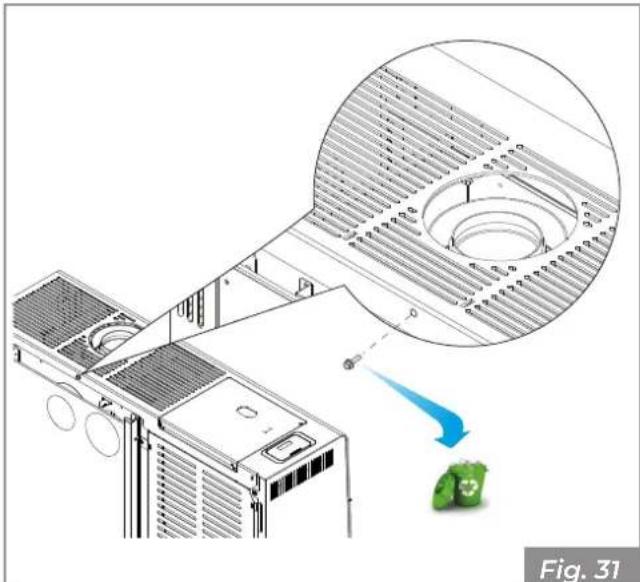

Retirer la vis de fixation de la grille pour permettre à la grille inférieure de glisser sur ses guides (Fig. 31).

L'air chaud sort normalement par la grille supérieure, de sorte que pour canaliser l'air à travers le tube arrière, il est nécessaire de fermer les fentes de passage d'air supérieures.

Utiliser alors la clé Allen fournie et l'insérer dans la fente de la grille supérieure. En agissant sur elle, il sera possible de faire varier le flux d'air chaud (Fig. 32).

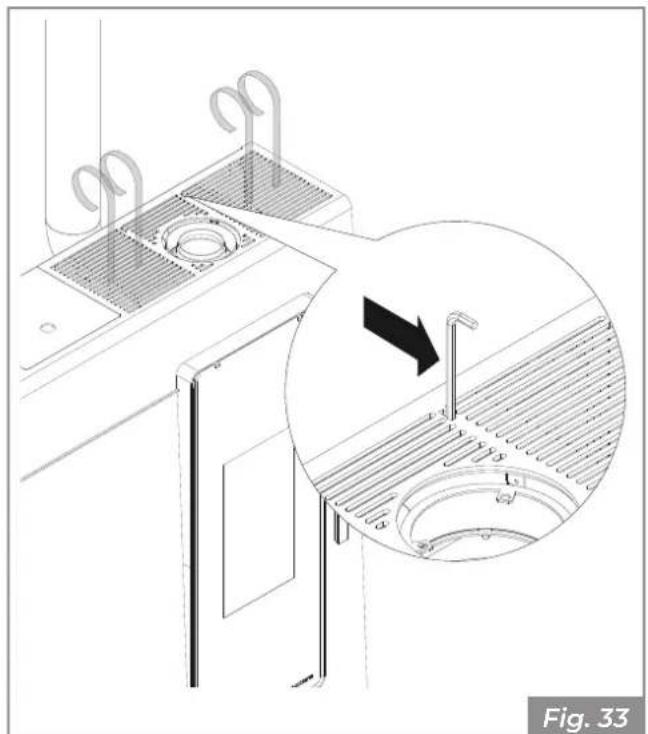

7.3.1 Sélecteur sortie air chaud

En agissant sur la clé Allen, il est possible de choisir la sortie de l'air chaud :

• supérieure (Fig. 33) ;
• supérieure et arrière (Fig. 34).

7.4 Mise à niveau de l'appareil

L'appareil doit être mis à niveau, à l'aide d'un niveau à bulle, en agissant sur les pieds de réglage (Fig. 35).

A = Niveau à bulle.

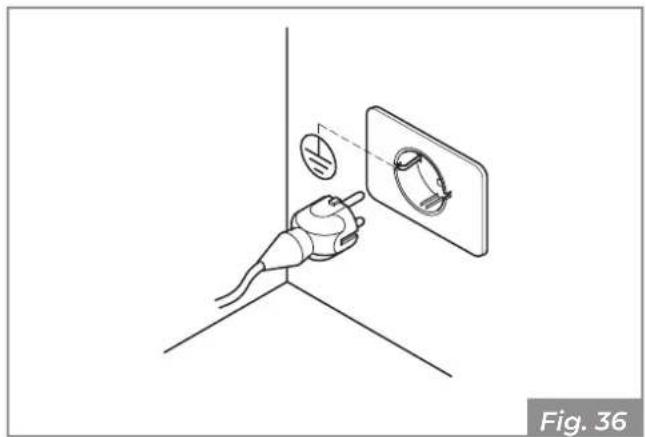

7.5 Branchement électrique

Il suffit de brancher l'appareil à l'installation électrique à travers la fiche fournie (Fig. 36).

Le branchement électrique (fiche) doit être facile d'accès même après l'installation de l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par le service d'assistance technique ou par un technicien qualifié afin de prévenir tout risque.

Il est obligatoire que l'installation soit munie d'une mise à la terre et d'un interrupteur différentiel, conformément aux lois en vigueur.

Le conduit d'évacuation de la fumée doit être doté de sa propre mise à la terre.

7.6 Optimisation de la combustion

Une combustion optimale dépend de plusieurs facteurs (type d'installation, conditions de fonctionnement et de maintenance, type de granulés, etc.)

Lors de la première mise en marche, il est possible d'optimiser la combustion du poêle.

En règle générale, si de nombreux résidus sont présents dans le brasier à la fin de la combustion, il est conseillé de modifier les configurations de combustion (en augmentant la valeur) jusqu'à la solution la plus satisfaisante.

Se référer au paragraphe Fonction « Combustible » du Manuel d'utilisation et de fonctionnement.

En fonction du type d'installation, il est nécessaire de programmer la configuration idéale pour le bon fonctionnement.

Il est possible de choisir entre deux configurations différentes :

Description Configuration
Sonde ambiante (par défaut)	1
Thermostat ambiant 2

8.1 Configuration 1 - Sonde ambiante

Sonda temperatura ambiente Fig. 37

La configuration 1 est la configuration programmée par défaut pour cet appareil. Dans ce cas, il n'est pas nécessaire d'apporter de modifications.

L'appareil quitte l'usine avec la sonde ambiante déjà connectée aux bornes et positionnée sur le panneau arrière (Fig. 37).

Il est possible de positionner la sonde ambiante dans une autre pièce pour relever la température de l'ambiance désirée.

Programmer la configuration 1 pour allumer et éteindre le poêle manuellement ou en mode programmé.

L'appareil module la puissance en fonction de la température ambiante lue par la sonde ambiante située sur le poêle-même.

Il est possible de programmer la fonction « Eco-mode » pour que l'appareil s'éteigne ou se rallume en fonction de la température ambiante programmée.

Dans cette configuration, il est possible de programmer aussi la fonction hors-gel.

Il est important de vérifier que le poêle est réglé sur la Configuration 1.

8.2 Configuration 2 - Thermostat ambient

22.15 20.3 °C 6 1 Termostato esterno T Sonda temperatura ambiente 6 5 4 3 2 1 Fig. 38

Dans la configuration 2, l'appareil est contrôlé par un thermostat (ou chronothermostat) externe (non fourni) qui allume et éteint l'appareil en fonction de la température programmée (Fig. 38).

Lorsque la température est atteinte, le thermostat ouvre le circuit et éteint le poêle. Le poêle se rallume automatiquement quand la température descend en dessous de la valeur définie sur le thermostat externe (circuit fermé).

Cette configuration peut être utilisée aussi pour allumer et éteindre l'appareil manuellement ou de façon programmée (avec la fonction Timer active) sans l'aide d'un thermostat extérieur ; pour cela, il est nécessaire de positionner un pontet entre les deux bornes.

Dans cette configuration, l'appareil s'éteint quand le thermostat externe est satisfait ou modulera la puissance (pour maintenir les consommations au minimum) quand la température de l'eau programmée est atteinte.

Si le thermostat permet une programmation horaire, afin d'éviter le chevauchement des plages horaires de fonctionnement, il est conseillé de désactiver la minuterie de l'appareil en la mettant sur OFF.

9 PREMIER ALLUMAGE

Le premier allumage doit être effectué par l'installateur.

9.1 Chargement des granulés de bois

- Ouvrir la porte pour le chargement des granulés.

- Charger les granulés.

L'appareil, objet de ce manuel, est un poêle pour le chauffage domestique, alimenté exclusivement avec des granulés de bois (pellet) par chargement automatique.

9.2 Premier démarrage

Lors du premier allumage du poêle, veiller à ce que les pièces soient bien ventilées, car des odeurs ou des fumées désagréables peuvent être générées par l'évaporation ou le séchage de certains des matériaux utilisés. Ce phénomène diminuera jusqu'à disparaître complètement.

Brancher l'appareil au réseau électrique, positionner l'interrupteur d'allumage situé au dos de l'appareil sur « I ».

Fig. 41

Si la connexion est correcte, l'appareil émet une série de bips intermittents et l'affichage s'allume.

Se référer au manuel de l'afficheur.

10 MAINTENANCE

Les opérations de maintenance doivent être effectuées par un centre d'assistance technique autorisé.

Avant d'effectuer toute opération d'entretien, prendre les précautions suivantes :

• S'assurer que toutes les parties de l'appareil soient froides.
• S'assurer que les cendres soient complètement éteintes.
• Utiliser les équipements de protection individuelle prévus par la Directive 89/391/CEE.
• Vérifier que l'interrupteur général de ligne soit débranché.
• Vérifier que l'alimentation ne puisse pas être rétablie accidentellement. Débrancher la fiche de la prise murale.
• Toujours travailler avec des outils appropriés à l'entretien.
• À la fin de la maintenance ou des opérations de réparation, avant de remettre l'appareil en marche, réinstaller toutes les protections et réactiver tous les dispositifs de sécurité.

10.1 Maintenance du système d'évacuation de la fumée

La maintenance doit être effectuée au moins une fois par an ou tous les 40 quintaux de granulés brûlés.

En présence de sections horizontales, il est nécessaire de vérifier et d'éliminer les dépôts de cendre et de suie avant qu'ils ne bouchent le passage de la fumée.

En cas de nettoyage inapproprié de l'appareil, des problèmes de fonctionnement peuvent se vérifier, tels que :

• mauvaise combustion ;
• noircissement de la vitre ;
• engorgement du brasier avec accumulation de cendres et de granulés ;
• dépôt de cendres et incrustations excessives sur l'échangeur avec réduction du rendement du poêle.

10.2 Maintenance de l'appareil

A réaliser au moins une fois par an, ou bien chaque fois que l'appareil signale une demande de maintenance.

Pendant l'opération de maintenance, le technicien devra :

• effectuer un nettoyage soigné et complet du conduit de fumée ;
• vérifier l'état et l'étanchéité de tous les joints ;
• vérifier l'état et la propreté de tous les composants internes ;
• vérifier l'étanchéité et la propreté du raccord du conduit de fumée ;
• enlever les éventuels dépôts de résidus de granulés dans le réservoir ;
• vérifier qu'il n'y ait pas de granulés ou de résidus de granulés dans le logement d'installation de l'appareil ;
  • vérifier le bon fonctionnement de l'appareil ;
• réinitialiser les éventuels signaux ou alarmes.

10.3 Programme de nettoyage et d'entretien

10.3.1 Utilisateur

	À CHAQUE ALLUMAGE	TOUTES LES SEMAINES	TOUS LES MOIS	1 AN (*)

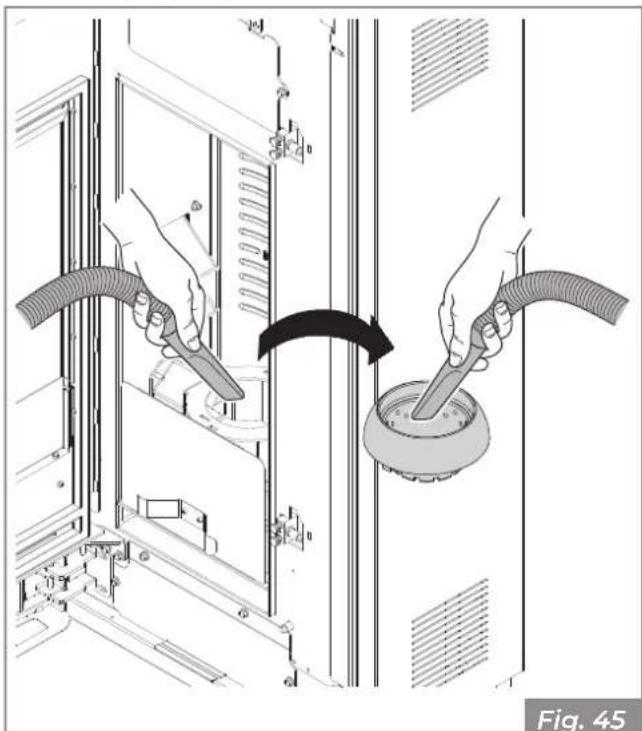

Brasier (Fig. 45) X

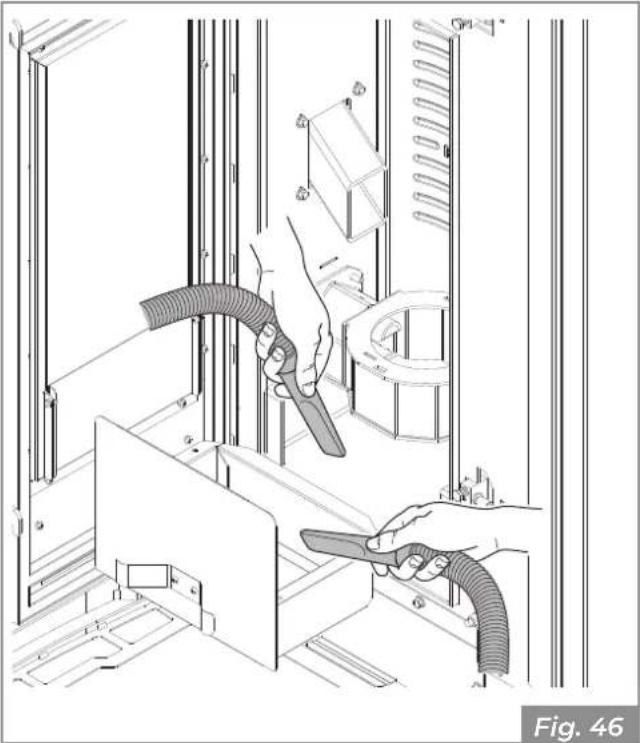

Tiroir/compartiment cendre (Fig. 46) X
Vitre X
Collecteur fumée (Fig. 48) X

10.3.2 Centre d'assistance technicien autorisé

	1 AN (*)
Joints porte et brasero X
Conduit d’évacuation de la fumée (Fig. 42 - Fig. 43 - Fig. 44)	X
Ventilateurs	X

(*) Au moins une fois par an ou toutes les 40 tonnes de granulés brûlés.

10.4 Nettoyage conduit d'évacuation de la fumée

Au moins une fois par saison, il est nécessaire de retirer le bouchon avant du poêle et d'enlever le bouchon de collecte des cendres et de nettoyer le collecteur de fumée avec un aspirateur à cendres et une brosse. Pour ce faire, il est nécessaire d'ouvrir la porte, d'accéder au compartiment en retirant les deux bouchons d'inspection comme indiqué sur la figure (Fig. 42 - Fig. 43 - Fig. 44).

L'entretien ne pose aucun problème particulier et doit être effectué conformément aux exigences de la fiche technique. Pour le modèle MICHELLE, afin de garantir la durabilité, l'entretien et le nettoyage, il est nécessaire de tenir compte de la structure du circuit d'évacuation des produits de combustion dans le poêle et de la présence d'un compartiment de collecte de la suie à l'intérieur de celui-ci. L'entretien et le nettoyage doivent être effectués conformément aux dispositions spécifiques contenues dans la Fiche Technique. Les joints doivent être remplacés, si nécessaire, au niveau des panneaux d'accès au circuit des produits de combustion.

La décoloration possible du châssis de la porte intérieure est due aux températures et aux cendres de la combustion et n'empêche pas le fonctionnement normal du poêle.

Les images sont purement indicatives

10.5 Nettoyage de l'intérieur du foyer

Tous les jours ou avant chaque allumage, il est nécessaire de vérifier que le brasier est propre pour assurer le libre passage de l'air de combustion par les trous du brasier.

Enlever la cendre qui se dépose dans le brasero (Fig. 45).

Extraire la cendre de la chambre de combustion car les sels contenus provoquent la corrosion du métal. Par ailleurs, la cendre pourrait obstruer le passage de l'air en modifiant le développement de la flamme, qui pourrait augmenter la corrosion si elle s'approchait de la vitre.

Après avoir bien nettoyé le brasero, l'enlever de son logement et nettoyer le compartiment qui le contient (Fig. 45).

Si nécessaire, extraire le tiroir à cendres et le vider, en prenant soin de nettoyer le compartiment qui le contient de tout résidu (Fig. 46).

L'utilisation d'un aspirateur à cendres peut simplifier les opérations de nettoyage

Une fois le nettoyage terminé, veiller à remettre le brasier en fonte dans la seule position correcte, en suivant le renfoncement indiqué par un guide entre le brasier et le support du brasier (Fig. 47).

Si le brasier n'est pas placé de manière correcte, le poêle présentera des problèmes d'absence ou de retard d'allumage, ou encore de mauvaise combustion.

10.6 Nettoyage de la vitre

Le nettoyage doit être effectué à l'aide d'un chiffon humide ou avec du papier humidifié et passé dans les cendre.

Frotter jusqu'à ce que la vitre soit propre.

Ne pas nettoyer la vitre pendant le fonctionnement du poêle et ne pas utiliser d'éponges abrasives.

Ne pas utiliser de solvants, d'acides, de détergents, de détergents liquides ou de produits agressifs.

10.7 Nettoyage du collecteur de fumées

Après avoir bien nettoyé le brasero, l'enlever de son logement et nettoyer le compartiment qui le contient.

Extraire le tiroir à cendres et aspirer à l'aide d'un aspirateur à cendres les résidus présents dans le logement qui contient le tiroir. Utiliser une brosse à cordon flexible pour nettoyer les tubes d'échanges présents dans la chambre de combustion (Fig. 48).

Enlever les éventuels résidus qui tombent dans le collecteur de fumées à l'aide d'un aspirateur à cendres.

La démolition et la mise au rebut de l'appareil sont exclusivement à la charge du propriétaire qui devra faire le nécessaire dans le respect des lois en vigueur dans son pays en matière de sécurité et de respect et protection de l'environnement.

Le démontage et la mise au rebut peuvent aussi être confiés à des tiers à condition de toujours faire appel à des entreprises autorisées à la récupération et à l'élimination des matériaux en question.

Respecter toujours les normes en vigueur dans le pays où sera effectuée la mise au rebut des matériaux et éventuellement la déclaration.

Toutes les opérations de démontage pour la démolition doivent se faire quand l'appareil est éteint et hors tension.

• Enlever toute l'installation électrique.
• Séparer les accumulateurs présents dans les cartes électroniques.
• S'adresser à des centres autorisés pour la mise au rebut de la structure de l'appareil.

L'abandon de l'appareil sur dans des zones accessibles expose les personnes et les animaux à un grave danger.

L'élimination du produit de manière différenciée permet d'éviter les éventuelles conséquences négatives pour l'environnement et la santé et permet de récupérer les matériaux dont il est composé afin d'obtenir une importante économie d'énergie et de ressources.

Le propriétaire est le seul responsable en cas d'éventuels dommages à des personnes et des animaux. Lors de la démolition, le marquage CE, le mode d'emploi et les autres documents concernant cet appareil devront être détruits.

Le symbole de la poubelle barrée présent sur l'étiquette de l'équipement indique que le produit, à la fin de sa vie utile, doit être ramassé séparément des autres déchets.

Conformément à l'article 13 du décret législatif n° 151 du 25 juillet 2005 portant application de la directive 2002/96/CE du 23 février 2003 relative aux déchets d'équipements électriques et électroniques relative aux mesures et procédures visant à prévenir la production de déchets d'équipements électriques et électroniques, appelés DEEE, favorisant la réutilisation, le recyclage et d'autres formes de valorisation afin de réduire la quantité à envoyer pour élimination et d'améliorer l'intervention des sujets participant au cycle de vie de ces produits.

Palazzetti se réserve le droit de modifier ses produits à tout moment et sans préavis afin de les améliorer sans en compromettre les caractéristiques essentielles.
