Type de produit	Cuisinière à induction
Marque	Balay
Modèle	3EB999LH
Alimentation électrique	220-240 V / 380-415 V 3N~ ou 220-240 V 1N~
Nombre de foyers	4 (estimation)
Type de foyers	Induction
Dimensions de la découpe (L x P)	Non communiqué (consulter le schéma de montage)
Poids	Environ 12 kg (estimation)
Classe de protection	Classe 1
Indice de protection des surfaces	Résistant à la chaleur jusqu'à 90 °C
Fonctions principales	Cuisson par induction avec commandes tactiles
Sécurité	Aimants permanents (distance ≥ 10 cm des implants), sécurité enfants (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux
Installation	Encastrable, nécessite un plan de travail résistant à la chaleur et une ventilation adéquate
Câble d'alimentation	Longueur jusqu'à 2,20 m (câble fourni)
Service après-vente	Contacter Balay pour pièces détachées et réparations

FOIRE AUX QUESTIONS - 3EB999LH BALAY

Quelle est la tension d'alimentation de la cuisinière Balay 3EB999LH ?

L'appareil peut être raccordé en 220-240 V monophasé ou 380-415 V triphasé. Consultez le schéma de raccordement dans la notice.

Puis-je installer cette cuisinière au-dessus d'un four ?

Oui, à condition que le four soit ventilé et que la distance minimale entre la table de cuisson et le four soit de 5 mm. Une distance de 30 mm entre le plan de travail et la façade du four est recommandée.

Quel type de câble d'alimentation utiliser ?

Utilisez exclusivement le câble fourni avec l'appareil ou un câble de rechange fourni par le service après-vente. Pour un câble plus long, contactez le SAV.

Comment nettoyer la table de cuisson ?

Nettoyez la surface avec un chiffon doux et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la vitrocéramique.

L'appareil contient-il des aimants ?

Oui, l'appareil contient des aimants permanents. Les porteurs d'implants électroniques (pacemaker, pompe à insuline) doivent maintenir une distance d'au moins 10 cm.

Quelles sont les dimensions de découpe pour l'encastrement ?

Les dimensions exactes de découpe ne sont pas fournies ici. Référez-vous au schéma de montage dans la notice complète.

Puis-je installer un réfrigérateur sous la table de cuisson ?

Non, ne placez pas de réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge sous la table de cuisson. Seuls des tiroirs ou fours à ventilation forcée sont autorisés.

Que faire si l'appareil affiche '4408' ou '10513' ?

Ces codes indiquent un défaut de raccordement électrique. Débranchez l'appareil et vérifiez le branchement du câble d'alimentation selon le schéma.

Comment démonter la table de cuisson ?

Débranchez l'appareil du réseau électrique, puis poussez la table de cuisson par le bas pour la sortir. Ne faites jamais levier avec des outils.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service après-vente Balay ou consultez le site officiel pour commander des pièces détachées d'origine.

MODE D'EMPLOI 3EB999LH BALAY

15

16

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

- Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection.
Les produits chimiques peuvent être dangereux. Les recommandations des fabricants de produits chimiques doivent être respectées lors de la manipulation de produits chimiques.
▶ Portez un équipement de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
- Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.

2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.
2. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3
3. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.
4. Si l'intérieur du meuble n'est pas plus large que 880 mm, réaliser des encoches sur les panneaux de côté.
5. Ne pas fermer le socle inférieur de façon hermétique.

$$ \rightarrow \text { Fig. } 2 $$

$$ \rightarrow \text { Fig. } 4 $$

$$ \rightarrow \text { Fig. } 5 $$

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.
  →Fig.6

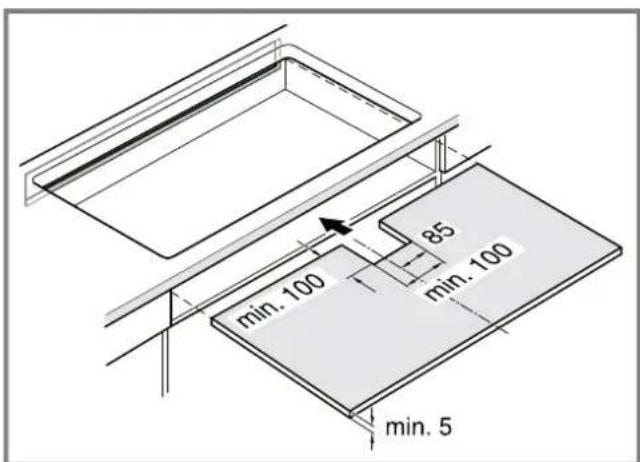

Montage au-dessus d'un four

- Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
  → Fig. 7

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulevez le couvercle de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrez la vis de fixation et soulevez le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text {Fig.} \boxed {1 0} $$

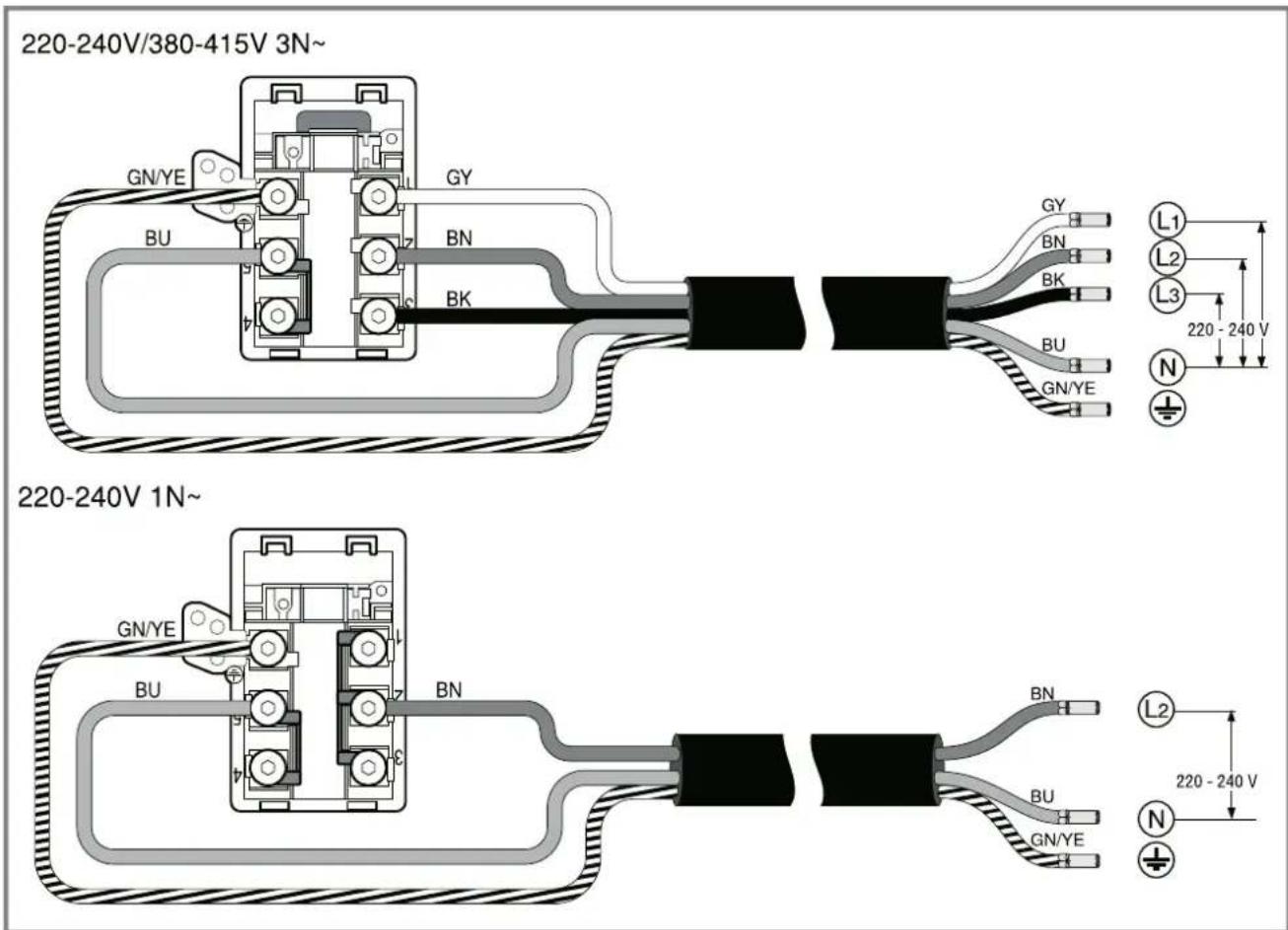

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text { Fig. } 1 1 $$

• BN : marron
• BU : bleu
• GN/YE : jaune et vert
• BK : noir
• GY : gris

Remarques

• Lorsque le raccordement est effectué selon le schéma de raccordement 3N\~, le câble à 5 fils fourni doit être utilisé.

• Lorsque le raccordement est effectué selon le schéma de raccordement 1N, le câble à 3 fils fourni doit être utilisé. Disposer les ponts selon le schéma de raccordement.

• Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

• Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation. → Fig. 12

• Placer les câbles dans la partie centrale de la prise de raccordement. Fermez le couvercle de la prise de raccordement.

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.

$$ \rightarrow \text { Fig. } 1 3 $$

1. Introduire la table de cuisson dans la découpe.

$$ \rightarrow \text { Fig. } 1 4 $$

1. En présence de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pliez pas ou ne coincez pas le câble de raccordement et tenez-le éloigné des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

$$ \rightarrow \text { Fig. } \boxed {1 5}, \rightarrow \text { Fig. } \boxed {1 6} $$

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil 4408 ou 10513, pararaît, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 17

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.
1. Débrancher l'appareil du réseau électrique.
2. Faire sortir la table de cuisson en la poussant par le bas.
