740 - Télécommande LiftMaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande pour porte de garage et barrière
Marque	LiftMaster
Modèle	740
Alimentation	Pile 12 V (modèle 10A14)
Fréquence	390 MHz
Type de code	Code fixe
Nombre de boutons	1, 2 ou 3 selon version (61LM, 62LM, 33LM, etc.)
Programmation	Par commutateurs DIP ou bouton intelligent/d'apprentissage
Portée	Jusqu'à 100 mètres en champ libre (estimation)
Sécurité	Garder hors de portée des enfants. Actionner uniquement lorsque la porte est visible et sans obstacle.
Entretien	Nettoyer avec un chiffon sec. Remplacer la pile si la portée diminue.
Pièces de rechange	Pince pare-soleil (29C128), pile 12 V (10A14)
Compatibilité	Produits LiftMaster à code fixe 390 MHz
Assistance technique	1-800-528-9131 (gratuit)
Site web	www.liftmaster.com

FOIRE AUX QUESTIONS - 740 LiftMaster

Comment programmer la télécommande avec un bouton intelligent ?

Appuyez et relâchez le bouton Intelligent/d'apprentissage sur votre produit. La DEL s'allume. Dans les 30 secondes, maintenez enfoncé le bouton de la télécommande que vous souhaitez utiliser. La programmation est terminée. Répétez pour chaque bouton.

Comment programmer la télécommande sans télécommande existante ?

Réglez les commutateurs DIP de la télécommande sur n'importe quelle position (+, 0, -). Assurez-vous que les commutateurs DIP de l'ouvre-porte correspondent. Appuyez sur le bouton de la télécommande pour tester.

Comment remplacer la pile de la télécommande ?

Ouvrez le compartiment à piles en glissant le couvercle. Remplacez la pile usagée par une pile 12 V neuve (modèle 10A14). Respectez la polarité. Jetez l'ancienne pile conformément aux réglementations.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord la pile. Si la pile est bonne, vérifiez que les commutateurs DIP correspondent à ceux de l'ouvre-porte. Si le problème persiste, reprogrammez la télécommande. Pour une assistance technique, appelez le 1-800-528-9131.

La télécommande est-elle compatible avec d'autres marques ?

Non, cette télécommande est conçue pour les produits LiftMaster utilisant un code fixe à 390 MHz. Elle peut ne pas fonctionner avec d'autres marques ou fréquences.

Combien de boutons peut avoir la télécommande ?

La télécommande LiftMaster 740 existe en versions à 1 bouton, 2 boutons et 3 boutons. Les modèles courants sont 61LM (1 bouton), 62LM (2 boutons) et 33LM (3 boutons).

Comment trouver les commutateurs DIP sur la télécommande à 2 boutons ?

Pour la télécommande à 2 boutons, il y a deux groupes de commutateurs DIP. Glissez le couvercle du compartiment à piles pour accéder aux commutateurs du bouton lisse. Dévissez le dos et retirez le couvercle pour accéder aux commutateurs du bouton cannelé.

Quelles sont les précautions de sécurité importantes ?

Gardez toujours les télécommandes hors de portée des enfants. N'actionnez la porte que si elle est visible et sans obstacle. Ne laissez personne passer pendant le mouvement. Suivez les avertissements dans la notice.

Puis-je utiliser la télécommande pour ouvrir une barrière commerciale ?

Oui, la télécommande peut être utilisée avec un récepteur à trois canaux 423LM pour contrôler une barrière commerciale en modes OUVERTURE, FERMETURE et STOP. Vous devez programmer chaque bouton avec le bouton intelligent correspondant.

Où trouver les pièces de rechange pour la télécommande ?

Les pièces de rechange disponibles sont la pince pare-soleil (réf. 29C128) et la pile 12 V (réf. 10A14). Contactez le service client au 1-800-528-9131 ou visitez www.liftmaster.com.

MODE D'EMPLOI 740 LiftMaster

Modèles 61LM et 61LMC

Modèles 62LM et 62LMC

Modèles 33LM, 33LMC, 63LM, et 63LMC

Modèles 64LM et 64LMC

AVERTISSEMENT

Afin d'éliminer les risques de BLESSURES GRAVES ou de MORT découlant de l'actionnement d'une clôture ou d'une porte de garage :

• TOUJOURS garder les télécommandes hors de la portée des enfants. Ne JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.
• Actionner la clôture ou la porte UNIQUEMENT lorsqu'elle est clairement visible, correctement ajustée et que le mécanisme est libre de toute entrave.
• TOUJOURS garder la clôture ou la porte de garage en vue jusqu'à sa fermeture complète. NE permettez à quiconque de passer lorsqu'une clôture ou une porte est en mouvement.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

INTRODUCTION

Ce produit est destiné à être utilisé avec des dispositifs de fermeture de barrières, des dispositifs de fermeture de porte commerciaux et avec tous les produits LiftMaster® qui utilisent un code fixe à 390 MHz. La télécommande à bouton unique activera un seul dispositif, la télécommande à 2 boutons activera jusqu'à 2 dispositifs et celle à 3 boutons en activera jusqu'à 3.

AVANT DE COMMENCER

Localisez les commutateurs Dip sur votre télécommande

Télécommande à un bouton et à trois boutons : Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le télécommande.

Télécommand à deux boutons :

La télécommande à 2 boutons possède deux groupes de commutateurs Dip.

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le bouton lisse. Démontez la vis au dos de la télécommande et retirez le couvercle en appuyant sur l'onglet. Ceci vous permettra d'accéder aux commutateurs Dip du bouton cannelé.

Petit télécommande à trois boutons :

Il est recommandé d'utiliser le gros bouton supérieur avec un ouvre-porte de garage ou une commande d'éclairage. Utiliser les autres boutons-poussoirs pour le fonctionnement d'un autre ouvreporte de garage ou commande d'éclairage.

Accéder aux commutateurs de codes en retournant la télécommande et en retirant le dos du boîtier. S'assurer de ne pas déplacer les composants de la carte de circuit.

Télécommande à un bouton et à trois boutons


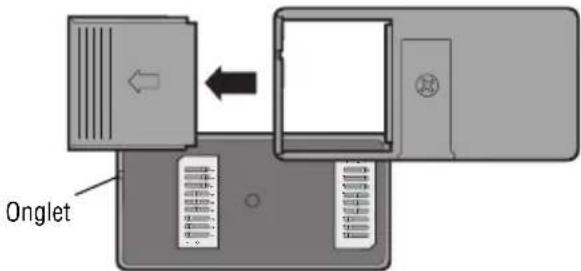

Télécommande à deux boutons

Onglet

Petit télécommande à trois boutons

Utilisez un crayon ou un tournevis pour positionner les commutateurs Dip.

Programmation de la télécommande avec une télécommande existante

Localisez les commutateurs Dip sur les télécommandes anciennes et nouvelles. Placez les télécommandes côte à côte et positionnez les commutateurs Dip sur chaque télécommande afin de correspondre aux positions (+, 0, -).

Programmation d'une télécommande à 3 boutons

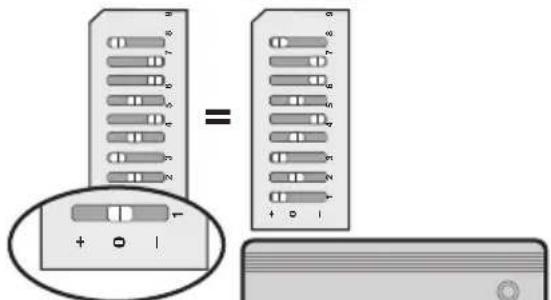

Lors de la programmation d'une télécommande à un seul ou à 2 boutons pour la transformer en une télécommande à 3 boutons, il est très important de positionner correctement le commutateur Dip n° 1. Le commutateur Dip de la télécommande à un seul ou à 2 boutons DOIT correspondre aux boutons sur la télécommande à 3 boutons comme sur la présentation.

Exemple : Si vous programmez une télécommande à un seul bouton sur le bouton central d'une télécommande à 3 boutons, le commutateur Dip n° 1 de la télécommande à un seul bouton DOIT être positionné sur « 0 » pour que les deux boutons puissent fonctionner.

Programmation de la télécommande sans une télécommande existante

Réglez les commutateurs Dip des télécommandes sur n'importe quelle position (+, 0, -).

Programmation avec bouton intelligent/d'apprentissage

1 Appuyez et relâchez le bouton Intelligent/d'apprentissage de votre produit. La DEL s'allumera.

2 Dans les 30 secondes, maintenez appuyé le bouton sur la télécommande que vous désirez utiliser pour activer votre produit.

La programmation est terminée.

Répétez les étapes ci-dessus pour chaque bouton et/ou chaque télécommande que vous désirez programmer.

Programmation avec des commutateurs dip

1 Vérifier la position des commutateurs Dip situés à l'arrière du produit.

2 Utiliser un stylo ou un tournevis pour modifier les positions des commutateurs de codes afin de les faire correspondre à celles des commutateurs situés à l'arrière du moteur.

Une fois les positions des commutateurs de codes établies, appuyer sur le bouton de télécommande afin d'activer l'unité.

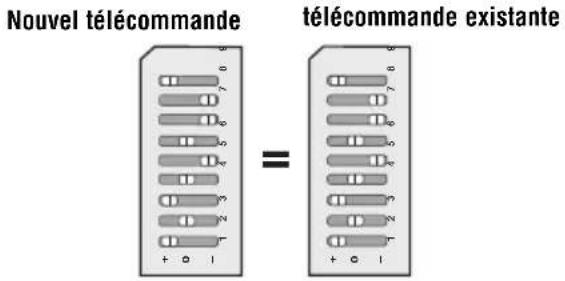

Nouvel télécommande télécommande existante =

Télécommande sans une ou deux boutons Télécommande à 3 boutons

Commutateur Dip N° 1 doit correspondre aux boutons sur la télécommande à 3 boutons

Nouvel télécommande

1 Bouton intelligent/d'apprentissage

La position des commutateurs Dip de produit = Nouvel télécommande

AVERTISSEMENT

Installer le poste de commande et le récepteur là où la porte est visible mais à l'écart de la porte et de ses ferrures de montage. Lorsqu'un récepteur est utilisé pour actionner un ouvre-porte commercial, une bordure d'inversion DOIT être posée au bas de la porte. L'omission d'une bordure d'inversion dans ces circonstances peut causer des BLESSURES GRAVES ou ORTELLES aux personnes se trouvant piégées sous la porte.

Les télécommandes de modèle 33LM à 3 boutons peuvent aussi être utilisées avec un récepteur à trois canaux 423LM et un contrôle de porte à 3 boutons pour activer le dispositif de fermeture de porte commercial dans les modes OUVERTURE, FERMETURE et STOP.

1 Utiliser un tournevis pour soulever le couvercle du récepteur.
2 Vérifiez que le commutateur à glissière sur le récepteur est défini sur la position N.C. (sinon le dispositif de fermeture de porte commercial ne fonctionnera pas).

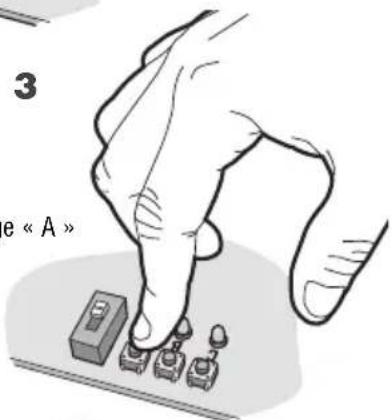

3 Ensuite et relâcher le bouton intelligent/d'apprentissage marqué « A » sur le récepteur. La DEL adjacente clignotera.
4 Dans les 30 secondes, appuyez et relâchez le bouton rouge de la télécommande. Le bouton rouge est dorénavant programmé sur le mode FERMETURE.

REMARQUE : Si un bouton-poussoir de la télécommande n'est pas enfoncé dans un délai de 30 secondes, le témoin lumineux adjacent au bouton « intelligent » sélectionné S'ÉTEINDRA. Il faut alors répéter la programmation.

1

2 N.C. Commutateur à

Commutateur à glissière

Bouton intelligent/d'apprentissage « A »

3 e « A »

Répétez les étapes 3 - 4 ci-dessus avec le bouton jaune sur la télécommande et avec le bouton « B » Intelligent/apprentissage du récepteur pour programmer le mode FERMETURE, et à nouveau avec le bouton vert de la télécommande et avec le bouton « C » Intelligent/apprentissage du récepteur pour programmer le mode OUVERTURE.

5 Remettez en place le couvercle du récepteur.

5

Pour prévenir d'eventuelles BLESSURES GRAVES ou LA MORT :

• Ne JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d'ingestion de la pile.

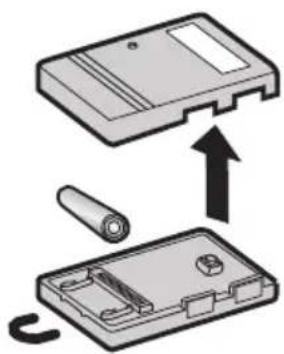

La pile de 12 V devrait produire suffisamment de puissance pour au moins un an.

Se débarrasser des vieilles piles convenablement.

enablement.

AVIS : Les règles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N'EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L'utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

PIÈCES DE RECHANGE

Pince du pare-soleil....29C128

Pile de 12 V....10A14

POUR OBTENIR DE L'ASSISTANCE TECHNIQUE, COMPOSER

NOTRE NUMÉRO GRATUIT :

1-800-528-9131

www.liftmaster.com
