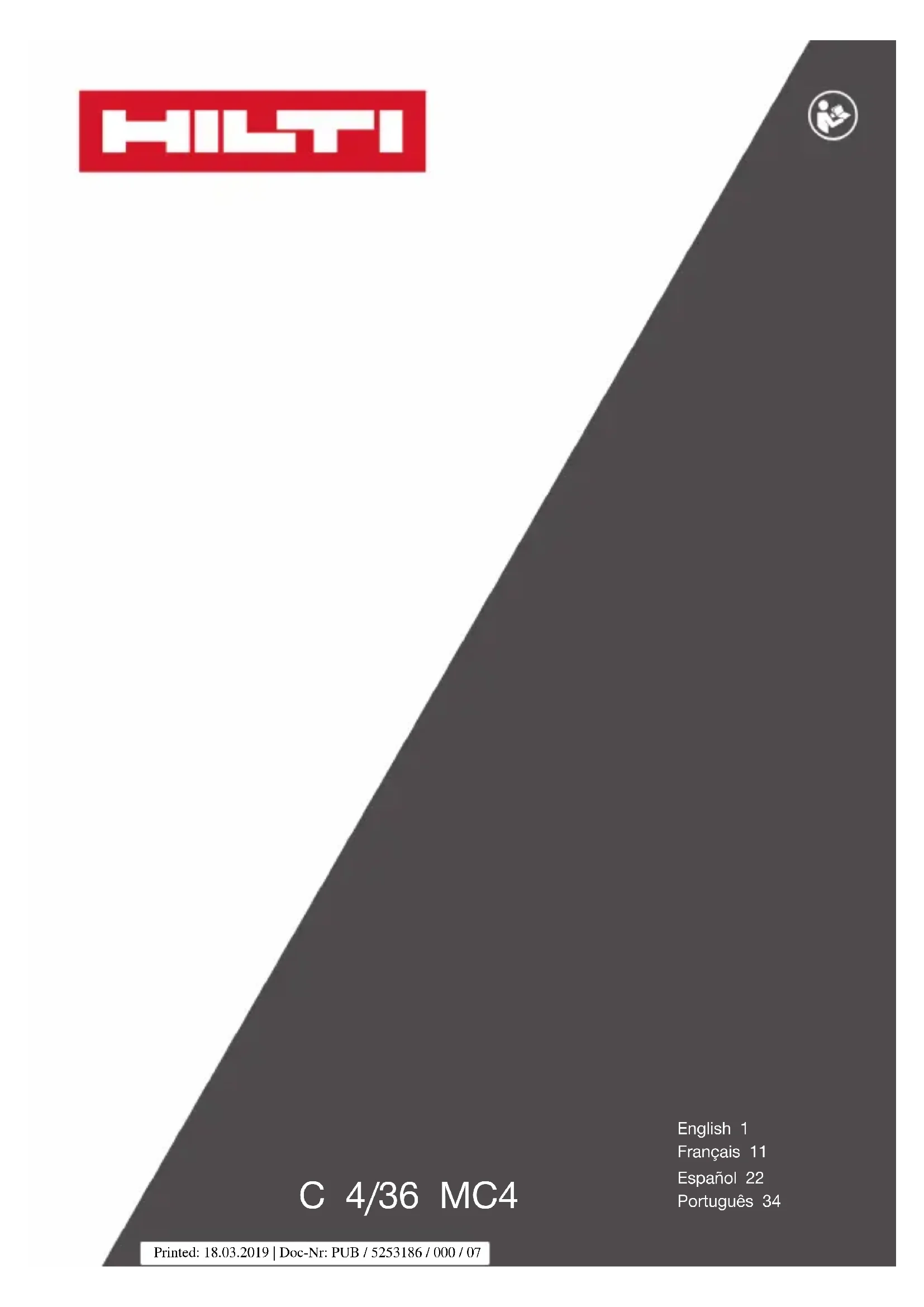

C 4/36 MC4 - Batterie HILTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	Hilti
Modèle	C 4/36-MC4
Génération	01
Tension d'entrée	100 V - 127 V CA (selon version nationale)
Tension de sortie	7,2 V - 36 V
Puissance de sortie	90 W
Poids	1,7 kg
Nombre d'interfaces d'accu	4
Types d'accus compatibles	Li-Ion Hilti 7,2 V - 36 V
Indicateurs LED	Tension de secteur, état de charge, température de l'accu, indicateur de charge de l'accu
Double isolation	Oui
Utilisation intérieure uniquement	Oui
Protection contre les courts-circuits	Oui (via détection de défaut)
Protection contre les températures extrêmes	Oui (LED clignotante si hors plage)
Méthode de charge	Charge séquentielle par ordre d'insertion (reprise après coupure à partir de l'interface 1)
Entretien	Nettoyer les ouïes avec une brosse sèche ; boîtier avec un chiffon légèrement humide ; pas de nettoyants à base de silicone
Réparabilité	Réparation exclusivement par le S.A.V. Hilti avec pièces d'origine
Garantie constructeur	Conditions disponibles auprès du partenaire Hilti local
Contenu de la livraison	Chargeur, mode d'emploi

FOIRE AUX QUESTIONS - C 4/36 MC4 HILTI

Quels types d'accus puis-je charger avec le chargeur Hilti C 4/36-MC4 ?

Le chargeur est conçu pour charger les accus Li-Ion Hilti d'une tension nominale de 7,2 à 36 volts. Seuls les accus recommandés par Hilti doivent être utilisés.

Comment savoir si la batterie est complètement chargée ?

Lorsque la charge est terminée, la LED État de charge sur le chargeur s'allume en continu et les LED de l'indicateur de charge sur l'accu sont allumées selon le niveau. Pour un accu complètement chargé, toutes les LED sont allumées de manière fixe.

Que faire si la LED de température de l'accu clignote ?

Cela signifie que la température de l'accu est hors de la plage admissible (trop chaud ou trop froid). Le chargeur ne commencera la charge qu'une fois que l'accu aura atteint la température normale. Il n'y a pas d'action requise ; le processus reprend automatiquement.

Puis-je charger plusieurs accus en même temps ?

Oui, le chargeur dispose de 4 interfaces. Les accus sont chargés séquentiellement dans l'ordre d'insertion, sauf en cas de panne de courant. Après une coupure, la charge reprend avec l'accu de gauche (interface 1).

Comment nettoyer le chargeur ?

Avant tout nettoyage, retirez l'accu. Nettoyez les ouïes d'aération avec une brosse sèche et le boîtier avec un chiffon légèrement humidifié. N'utilisez pas de produits à base de silicone.

Le chargeur est-il adapté à une utilisation en extérieur ?

Non, le chargeur est destiné uniquement à une utilisation à l'intérieur. Il ne doit pas être exposé à la pluie ou à l'humidité.

Que faire si la LED tension de secteur reste éteinte ?

Débranchez puis rebranchez le chargeur. Si la LED ne s'allume toujours pas, le chargeur est probablement défectueux. Contactez le S.A.V. Hilti pour le faire réparer.

Puis-je utiliser un accu endommagé ?

Non, les accus fissurés, déformés ou dont les contacts sont endommagés ne doivent plus être chargés ni utilisés. Contactez le S.A.V. Hilti pour les faire contrôler.

Comment retirer l'accu du chargeur ?

Appuyez sur le bouton de déverrouillage de l'accu, puis retirez-le en le faisant glisser hors du chargeur.

Où puis-je trouver les pièces de rechange et accessoires ?

Utilisez exclusivement des pièces d'origine Hilti. Elles sont disponibles auprès des centres Hilti Store ou sur le site www.hilti.group.

MODE D'EMPLOI C 4/36 MC4 HILTI

1 Indications relatives à la documentation

1.1 À propos de cette documentation

• Lire intégralement la présente documentation avant la mise en service.
  C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations.
• Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
• Toujours conserver le mode d'emploi à proximité du produit et uniquement le transmettre à des tiers avec ce mode d'emploi.

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés :

DANGER

DANGER !

Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.

AVERTISSEMENT

AVERTISSEMENT !

Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.

ATTENTION

ATTENTION !

Pour attirer l'attention sur une situation pouvant présenter des dangers entraînant des blessures corporelles légères ou des dégâts matériels.

1.2.2 Symboles dans la documentation

Les symboles suivants sont utilisés dans la présente documentation :

Lire le mode d'emploi avant d'utiliser l'appareil

Pour des conseils d'utilisation et autres informations utiles

Maniement des matériaux recyclables

Ne pas jeter les appareils électriques et les accus dans les ordures ménagères

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations :

2	Ces chiffres renvoient à l'illustration correspondante au début du présent mode d'emploi
3	La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte
11	Les numéros de position sont utilisés dans l'illustrationVue d'ensembleet renvoient aux numéros des légendes dans la sectionVued'ensemble du produit
3!	Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

1.3.1 Symboles sur le produit

Les symboles suivants sont utilisés sur le produit :

	Uniquement destiné à une utilisation à l'intérieur
	Double isolation

1.4 Informations produit

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé.

Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.

La désignation du modèle et le numéro de série figurent sur sa plaque signalétique.

- Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente.

Caractéristiques produit

Multi-chargeur C4/36-MC4
Génération 01
N° de série

1.5 Déclaration de conformité

Nous déclarons sous notre seule et unique responsabilité que le produit décrit ici est conforme aux directives et normes en vigueur. Une copie de l'attestation délivrée par l'organisme de certification se trouve en fin de la présente documentation.

Pour obtenir les documentations techniques, s'adresser à :

2 Sécurité

2.1 Indications générales de sécurité pour les appareils électriques

⚠ AVERTISSEMENT Lire et comprendre toutes les consignes de sécurité et instructions. Tout manquement à l'observation des consignes de sécurité et instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures.

Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures.

Sécurité sur le lieu de travail

• Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
• Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
• Tenir les enfants et autres personnes à l'écart pendant l'utilisation de l'outil électrique. Si l'appareil dévie, il y a risque de perte de contrôle de l'appareil.

Sécurité relative au système électrique

- La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.

- Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.

- Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique.

- Ne jamais utiliser le cordon à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le cordon à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

- Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement une rallonge homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures diminue le risque d'un choc électrique.

HILTI

- Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique.

Sécurité des personnes

• Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves.
• Utiliser un équipement de protection individuelle et toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes.
• Éviter une mise en service par mégarde. S'assurer que l'outil électrique est arrêté avant de le brancher à l'alimentation électrique, de le prendre ou de le porter. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents.
• Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
• Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil électroportatif dans des situations inattendues.
• S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement.
• Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières.

Utilisation et maniement de l'outil électroportatif

• Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu.
• Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
• Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil.

Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif.

• Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne pas permettre l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées.
• Prendre soin des outils électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
  Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
• L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

Service

- L'outil électroportatif doit uniquement être réparé par un personnel qualifié, utilisant exclusivement des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif.

2.2 Utilisation et emploi soigneux des chargeurs

• Pour éviter tout risque de blessure, le chargeur doit exclusivement servir à charger les accus Li-Ion Hilti autorisés.
  L'endroit où se trouve le chargeur doit être propre et frais, à l'abri du gel.
• Pendant le processus de charge, le chargeur doit pouvoir libérer de la chaleur, c'est la raison pour laquelle les ouïes d'aération doivent être dégagées. À cet effet, sortir le chargeur du coffret. Ne pas charger dans un récipient fermé.
• Entretenir soigneusement l'appareil. Vérifier que le fonctionnement de l'appareil n'est pas entravé par des pièces cassées ou endommagées. Faire réparer les parties endommagées avant d'utiliser l'appareil.
• Utiliser les chargeurs et les accus correspondants conformément aux présentes instructions et comme indiqué pour ce type d'appareil spécifique. L'utilisation des chargeurs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
• Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur approprié à un type spécifique d'accus est

HILTI

utilisé avec des accus non recommandés pour celui-ci, il y a risque d'incendie.

• Tenir l'accu ou le chargeur non utilisé à l'écart de tous objets métalliques tels que les agrafes, pièces de monnaie, clés, clous, vis ou autres, qui peuvent provoquer un pontage des contacts de l'accu ou du chargeur ou un court-circuit. Un court-circuit entre les contacts d'accu et de charge peut provoquer des brûlures et un incendie.
• En cas d'utilisation abusive, du liquide peut sortir de l'accu. Éviter tout contact avec ce liquide. En cas de contact par mégarde, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort peut entraîner des irritations de la peau ou causer des brûlures.

- Veiller à ce que les accus ne soient pas mécaniquement endommagés.

- Les accus endommagés (par exemple des accus fissurés, dont certaines pièces sont cassées, dont les contacts sont déformés, rentrés et / ou sortis) ne doivent plus être chargés ni utilisés.

2.3 Utilisation et emploi soigneux des batteries

• Respecter les directives spécifiques relatives au transport, au stockage et à l'utilisation des batteries li-ion.
• Ne pas exposer les batteries à des températures élevées, ni au rayonnement direct du soleil ou au feu.
• Les batteries ne doivent pas être démontées, écrasées, chauffées à une température supérieure à 80 °C ou jetées au feu.
• Ne jamais utiliser ni charger d'accus qui ont subi un choc électrique, qui sont tombés de plus d'un mètre ou qui ont été endommagés d'une manière quelconque. Si tel est le cas, il convient de contacter le S.A.V Hilti.
• Si la batterie est trop chaude pour être touché, elle peut être défectueuse. Déposer le produit à un endroit non inflammable d'où il peut être surveillé, à une distance suffisante de matériaux inflammables et le laisser refroidir. Si tel est le cas, il convient de contacter le S.A.V Hilti.

3 Beschreibung

3.1 Vue d'ensemble du produit

① Bouton de déverrouillage avec fonction supplémentaire d'activation de l'indicateur de l'état de charge

② Accu

③ LED Indicateur de l'état de charge de l'accu
④ LED Tension de secteur
⑤ LED État de charge
⑥ LED Température de l'accu
⑦ Interface d'accu 1

3.2 Utilisation conforme à l'usage prévu

Le produit décrit est un chargeur pour accu Li-Ion Hilti d'une tension nominale de 7,2 à 36 volts. Le chargeur est conçu pour le branchement à des prises de 100 volts à 127 volts de courant alternatif (selon la version nationale).

Les accus autorisés pour ce produit sont énumérés en fin de documentation.

3.3 Anzeigeelemente

3.3.1 Éléments d'affichage sur le chargeur et l'accu

Si le chargeur est branché et prêt à fonctionner, la LED Tension de secteur s'allume.

LED Indicateur de l'état de charge de l'accu	LED État de charge	LED Tem-pérature de l'accu	Description
- éteinte éteinte Aucun accu en			place.
éteinte éteinte éteinte L'accu est en place			et est prêt à être chargé.
les LED 1 à 4 cli-gnotent d'abord, puis s'allument selon l'état de charge de l'accu	clignote éteinte	L'accu est en	cours de charge.
éteinte allumée éteinte L'accu est complè-			tement chargé.
éteinte éteinte clignote La température			de l'accu est hors plage de température de service admissible (trop chaud, trop froid).
éteinte éteinte allumée Défaillance de			l'accu, dysfonctionnement du chargeur

3.3.2 Indicateur de l'état de charge de l'accu Li-pon

État Signification
3 LED sont allumées, 1 LED cli-gnote.	État de charge : 75 % à 100 %
2 LED sont allumées, 1 LED cli-gnote.	État de charge : 50 % à 75 %
1 LED est allumée, 1 LED clignote.	État de charge : 25 % à 50 %
1 LED clignote. État de charge : < 25 %

3.4 Éléments livrés

Chargeur, mode d'emploi.

4 Caractéristiques techniques

		C 4/36-MC4
Tension de sortie		7,2 V ... 36 V
Poids		3,7 lb(1,7 kg)
Puissance de sortie	100...127 V	90 W

5 Bedienung

5.1 Mise en marche du chargeur

- Brancher la fiche dans la prise.

La LED Tension de secteur verte sur le chargeur est allumée.

5.2 Insertion et charge des accus 3

Les accus sont chargés suivant l'ordre d'insertion hormis en cas de panne de courant. Sitôt la tension d'alimentation électrique rétablie, la charge reprend d'abord avec l'accu de gauche (interface 1) puis les accus dans l'ordre de l'interface 2 à 4.

Pour des raisons de sécurité, il est recommandé de sortir l'accu du chargeur une fois le processus de charge terminé.

Une fois la charge terminée, l'indicateur de l'état de charge sur l'accu et la LED État de charge sur le chargeur s'allument.

Les accus Li-Ion sont toujours prêts à l'emploi, même lorsqu'ils sont partiellement chargés. La progression du processus de charge est indiquée par le biais de la LED Indicateur de l'état de charge sur l'accu.

1. Avant d'insérer l'accu, vérifier que les contacts sont propres et exempts de graisse.

2. Faire glisser l'accu dans l'interface prévue à cet effet.

3. Veiller à ce que la forme/le codage de l'accu et du logement correspondent.

Une fois l'accu encliqueté dans le chargeur, le processus de l'accu est détecté par le chargeur. Comme la charge s'effectue suivant l'ordre d'insertion, le processus de charge de l'accu commence immédiate-ment sitôt qu'il est dans le rang.

5.3 Retrait de l'accu

1. Valider le mécanisme de déverrouillage de l'accu.
2. Retirer l'accu hors du chargeur.

6 Aide au dépannage

En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti.

Défaillance Causes	possibles Solution
L'accu se trouve dans le chargeur : LED Indicateur de l'état de charge sur l'accu éteinte et LED État de charge éteinte.	Le processus de charge n'a pas encore commencé, car l'accu n'est pas encore dans le rang.	▸ Retirer les autres accus du chargeur. Si le processus de charge ne démarre toujours pas, c'est que l'accu est défectueux. Faire contrôler l'accu par le S.A.V. Hilti.
	Accu éventuellement défectueux.	▸ Retirer l'accu hors du chargeur. Si les LED restent éteintes après activation de l'indicateur de l'état de charge sur l'accu, c'est que l'accu est défectueux. Faire contrôler l'accu par le S.A.V. Hilti.
LED Température de l'accu clignote sur le chargeur.	Accu trop chaud ou trop froid ; il ne se recharge pas.	▸ Dès qu'il a atteint la température nécessaire, le chargeur commute automatiquement sur le processus de charge.
LED Tension de secteur sur le chargeur éteinte.	Défaillance du chargeur.	► Débrancher puis re-brancher le chargeur.Si le témoin ne s'al-lume toujours pas,apporter le chargeur au S.A.V.Hilti Service

7 Nettoyage et entretien

AVERTISSEMENT

Risque de blessures lorsque l'accu est inséré !

- Toujours retirer l'accu avant tous travaux de nettoyage et d'entretien !

Entretien de l'appareil

• Éliminer prudemment les saletés récalcitrantes.
• Nettoyer les ouïes d'aération avec précaution au moyen d'une brosse sèche.
• Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique.

Entretien des accus Li-ion

• Veiller à ce que l'accu soit toujours propre et exempt de traces de graisse et d'huile.
• Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique.
• Éviter toute pénétration d'humidité.

Entretien

• Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiatement réparer par le S.A.V. Hilti.
• Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.

Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group.

AVERTISSEMENT

Risque de blessures. Danger en cas de recyclage incorrect.

• En cas de recyclage incorrect du matériel, les risques suivants peuvent se présenter : La combustion de pièces en plastique risque de dégager des fumées et gaz toxiques nocifs pour la santé. Les batteries abîmées ou fortement échauffées peuvent exploser, causer des empoisonnements ou intoxications, des brûlures (notamment par acides), voire risquent de polluer l'environnement. En cas de recyclage sans précautions, des personnes non autorisées risquent d'utiliser le matériel de manière incorrecte. Ce faisant, il y a risque de se blesser sérieusement, d'infliger de graves blessures à des tierces personnes et de polluer l'environnement.
• Éliminer sans tarder les accus défectueux. Les tenir hors de portée des enfants. Ne pas détruire les accus ni les incinérer.
• Éliminer les accus conformément aux prescriptions nationales en vigueur ou restituer les accus ayant servi à Hilti.

Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.

9 Garantie constructeur

- En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local.
