Caractéristiques techniques	Compresseur Anova CA06, puissance 2,2 kW, pression maximale 8 bars, débit d'air 300 L/min
Utilisation	Idéal pour les travaux de pneumatique, peinture, soufflage et nettoyage
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, effectuer un entretien annuel
Sécurité	Utiliser des équipements de protection individuelle, ne pas dépasser la pression maximale, débrancher avant maintenance
Informations générales	Poids 30 kg, dimensions 80 x 40 x 70 cm, garantie 2 ans

FOIRE AUX QUESTIONS - CA06 Anova

Le compresseur ne démarre pas, que faire ?

Vérifiez que le compresseur est correctement branché à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté et que le bouton de mise en marche est en position 'ON'.

Des bruits étranges proviennent du compresseur, que signifie cela ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Vérifiez si des objets étrangers bloquent le moteur ou si des pièces sont usées. Si le bruit persiste, contactez le service client.

Pourquoi le compresseur surchauffe-t-il ?

Un compresseur peut surchauffer en raison d'une utilisation excessive, d'une ventilation insuffisante ou d'un niveau d'huile inapproprié. Assurez-vous qu'il est placé dans un endroit bien aéré et vérifiez le niveau d'huile.

Comment entretenir mon compresseur Anova CA06 ?

Il est recommandé de nettoyer régulièrement le filtre à air et de vérifier le niveau d'huile. Effectuez également des inspections visuelles pour détecter tout signe d'usure ou de dommage.

Le compresseur ne produit pas la pression souhaitée, que faire ?

Vérifiez les réglages de pression pour vous assurer qu'ils sont corrects. Inspectez également les tuyaux et les raccords pour détecter des fuites qui pourraient affecter la pression.

Où puis-je trouver des pièces de rechange pour le compresseur ?

Les pièces de rechange sont disponibles sur le site officiel d'Anova ou chez des revendeurs agréés. Assurez-vous d'avoir le modèle exact lors de votre commande.

Le compresseur dégage une odeur étrange, que dois-je faire ?

Une odeur étrange peut indiquer une surchauffe ou un problème électrique. Éteignez immédiatement le compresseur et débranchez-le. Contactez un technicien qualifié pour évaluer la situation.

Comment régler la pression du compresseur ?

La pression peut être réglée à l'aide du manomètre et du régulateur situés sur le panneau de contrôle. Consultez le manuel d'utilisation pour des instructions détaillées.

Quelle est la garantie du compresseur Anova CA06 ?

Le compresseur Anova CA06 est généralement couvert par une garantie de 2 ans. Veuillez consulter les documents fournis lors de l'achat pour les détails spécifiques de la garantie.

MODE D'EMPLOI CA06 Anova

La société MILLASUR souhaite vous féliciter d'avoir choisi notre produit et vous garantit l'assistance et la coopération qui ont toujours distingué notre marque au fil du temps.

Cette machine a été conçue et fabriquée selon nos critères les plus élevés de fiabilité, de facilité d'utilisation et de sécurité pour durer de nombreuses années et être très utile si elle est utilisée conformément aux instructions contenues dans le manuel d'utilisation.

Bien entretenu, il vous aidera à faire votre travail sans problème pendant des années.

Nous vous recommandons donc de lire attentivement ce mode d'emploi et de suivre toutes nos recommandations.

Faites attention aux informations fournies dans ce manuel et sur l'appareil pour votre sécurité et celle d'autrui.

- Ce manuel contient des instructions d'utilisation et d'entretien.

- Emportez ce manuel avec vous lorsque vous allez travailler avec la machine.

- Le contenu est correct au moment de l'impression.

- Les droits d'apporter des modifications à tout moment sont réservés sans affecter nos responsabilités légales.

- Ce manuel est considéré comme faisant partie intégrante du produit et doit rester avec lui en cas de prêt ou de revente.

- Demandez à votre revendeur un nouveau manuel en cas de perte ou de dommage.

LISEZ ATTENTIVEMENT CE MANUEL AVANT D'UTILISER LA MACHINE

Pour vous assurer que votre machine donne les meilleurs résultats, lisez attentivement les règles d'utilisation et de sécurité avant de l'utiliser.

Une mauvaise utilisation peut endommager la machine ou d'autres objets.

L'adaptation de la machine aux nouvelles exigences techniques peut entraîner des différences entre le contenu de ce manuel et le produit acheté.

Lisez et suivez toutes les instructions de ce manuel. Le non-respect de ces instructions peut entraîner des blessures graves.

Avant d'utiliser la machine, lisez les instructions et assurez-vous de bien comprendre toutes les instructions sur l'assemblage de la machine incluses dans ce manuel.

Conservez les instructions dans un endroit sûr pour référence future.

CONTENU:

1. Présentation
2. Liste des pièces
3. Avertissements
4. Déballage et montage
5. Précautions de sécurité
6. Fonctionnement
7. Entretien
8. Dépannage et réparations
9. Vue éclatée
10. Garantie

* Les caractéristiques techniques et les spécifications de ce produit et de son manuel d'utilisation peuvent être modifiées sans préavis.

INFORMATION TECHNIQUE:

Modèle: CA06

Capacité: 6L

Puissance: 1.5HP - 1.2kW

Pression maximale: 8 Bar

Écoulement: 180L / min

Vitesse: 3800 rpm

Tension: 230V

Fréquence: 50Hz

Degré de protection: IP20

* Les instructions contenant ce symbole indiquent les points critiques qui doivent être pris au sérieux pour éviter tout dommage corporel. Pour cette raison, l'utilisateur est obligé de lire et d'appliquer attentivement ces instructions.

AVERTISSEMENT

Ce symbole indique que les instructions doivent être strictement suivies pour éviter les accidents qui pourraient causer des lésions corporelles graves et même la mort.

IMPORTANT

Ce symbole indique que les instructions doivent être strictement suivies pour éviter les pannes mécaniques, les bris ou les dommages à la machine.

NOTE:

Ce symbole indique des conseils et recommandations pour une utilisation correcte du produit.

AVERTISSEMENT

Ne faites jamais de réformes sur le produit.

Le droit à la garantie ne sera pas reconnu si le produit est remis à neuf ou si les instructions d'utilisation ne sont pas suivies correctement.

1. Présentation

Cher client:

Merci d'avoir acheté un produit.

Avec un fonctionnement et un entretien appropriés, il produira des années de service.

Afin de mieux utiliser votre produit, assurez-vous de vous familiariser avec le contenu de l'intégralité du manuel d'utilisation avant d'utiliser ou d'entretenir votre équipement.

Pour optimiser les performances de cet équipement, nous avons rédigé ce manuel, que nous vous demandons de lire attentivement et de garder à l'esprit à chaque utilisation.

IMPORTANT

Si, lors du déballage de l'équipement, vous détectez des dommages causés pendant le transport, NE L'UTILISEZ PAS.

Vérifiez-le dans l'un des ateliers agréés et attendez qu'il soit réparé. Avant de commencer à utiliser l'équipement, lisez, faites attention et suivez attentivement toutes les instructions figurant sur l'équipement et dans ce manuel.

Familiarisez-vous avec les commandes et l'utilisation correcte de l'équipement.

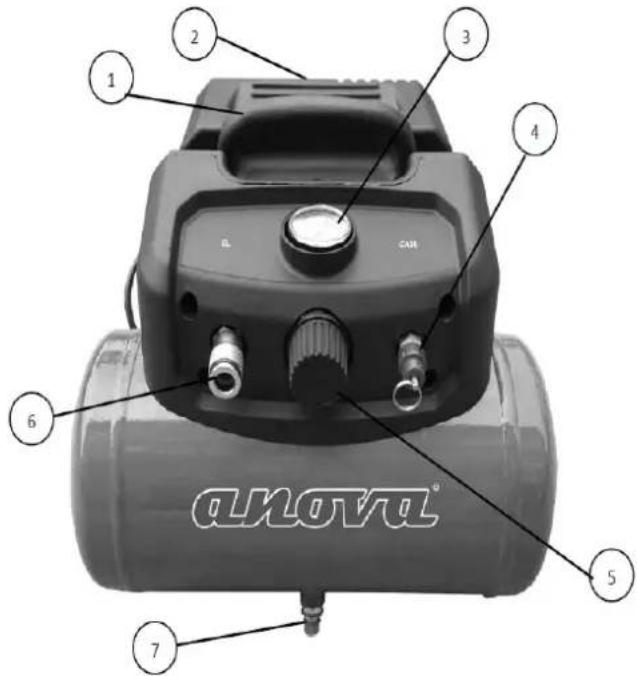

2. Liste des pièces

(1) Poignée de transport
(2) Protection moteur
(3) Manomètre
(4) Soupape de sécurité
(5) Bouton du régulateur de pression
(6) Accouplement à sortie rapide
(7) Support de dépôt et purge

1 2 3 4 6 7 Alkova®

3. Avertissements

Lisez attentivement le manuel d'instructions avant d'utiliser l'équipement.

Le moteur de ce compresseur est alimenté en courant alternatif. Veuillez respecter toutes les précautions nécessaires lors de l'utilisation d'appareils électriques pour éviter tout type de choc électrique.

Certaines zones du compresseur ont tendance à augmenter les températures élevées, NE PAS toucher pendant ou immédiatement après le fonctionnement.

La tête de ce compresseur implique une turbine pour son fonctionnement. Ne mettez jamais la main lorsque le moteur tourne. Attendez que le mouvement soit complètement arrêté avant de toucher.

Ne faites jamais de réformes sur le produit. Le droit à la garantie ne sera pas reconnu si le produit est remis à neuf ou si les instructions d'utilisation ne sont pas suivies correctement.

Évitez la perte ou la casse des étiquettes placées sur le produit. Il est important de se souvenir de l'utilisation correcte de l'équipement.

4. Déballage et montage

Si vous constatez des dommages au compresseur, NE PAS le démarrer et contactez votre fournisseur. NE PAS utiliser avant réparation.

AVERTISSEMENT

Pour éviter les blessures, NE branchez PAS le compresseur sur le secteur tant qu'il n'est pas complètement assemblé ou pendant les réglages.

INSTRUCTIONS D'ASSEMBLAGE

Assurez-vous que l'interrupteur d'alimentation est en position d'arrêt et que le compresseur est débranché.

1. Insérez un raccord «mâle» dans le raccord rapide «femelle» fourni et ouvrez les vannes et le bouton du régulateur de pression dans le sens des aiquilles d'une montre.

2. Branchez le compresseur sur le secteur.

3. Allumez l'interrupteur.

4. Laissez le compresseur fonctionner pendant 30 minutes.

ATTENTION

Une fois allumé, le compresseur libère de l'air librement à travers le raccord.

1. Réglez l'interrupteur d'alimentation sur Off et débranchez l'appareil.
2. Retirez l'accouplement "mâle".
3. Connectez une vanne de régulation, une vanne d'arrêt et un tuyau de 1/4 "au raccord rapide.

NOTE:

La vanne d'arrêt est un élément de sécurité important car elle contrôle la sortie d'air même en cas de rupture du tuyau. La vanne d'arrêt doit être "à bille" car elle peut être fermée rapidement.

IMPORTANT

Le tuyau doit être suffisamment long pour atteindre la zone de travail et doit être suffisamment long pour se déplacer librement.

1. Selon l'outil que vous allez utiliser avec le compresseur, vous aurez peut-être besoin de composants supplémentaires tels que:

- Graisseur d'outil en ligne

- Filtre anti-condensation

AVANT DE DÉMARRER LA MACHINE

Assurez-vous que l'endroit où le compresseur est propre, bien ventilé et sec.

UTILISATION

La pression du réservoir est contrôlée par l'action de l'interrupteur situé sous le couvercle du tato prisonnier. Lorsque la pression maximale peut être atteinte, la pression active l'interrupteur et le moteur est arrêté.

Ensuite, la pression diminue tandis que l'air est consommé par l'outil connecté jusqu'à ce qu'il atteigne l'étalonnage minimum, c'est-à-dire lorsque l'interrupteur reconnecte le moteur, l'entraînement est automatique sans avoir besoin de contrôle par l'utilisateur.

Les pressions maximales et minimales ont été ajustées en usine et ne doivent pas être modifiées par l'utilisateur.

Vous pouvez connecter un accessoire aux connecteurs en régulant la pression de la valve.

La pression peut être réglée comme le montre le régulateur de pression à bouton. Tournez le bouton dans le sens horaire pour augmenter la pression et dans le sens antihoraire pour diminuer la pression.

NOTE:

Afin de réguler la pression, l'air doit circuler à travers la sortie. Si vous essayez de réguler la pression sans évacuer l'air, la pression indiquée sur le manomètre sera incorrecte.

Le manomètre donnera une lecture correcte pendant que l'air sort par une décharge.

Lorsque vous avez fini d'utiliser le compresseur ou devez laisser l'équipement sans surveillance, procédez comme suit:

1. Réglez l'interrupteur d'alimentation sur Off.
2. Attendez que l'air sous pression soit évacué de la valve sous les prisonniers de tato.
3. Coupez l'alimentation et débranchez l'équipement.
4. Tirez sur l'anneau de la soupape de sécurité pour vous assurer que l'air a été drainé ou ouvrez la soupape d'arrêt pour la dépressuriser, l'humidité contenue dans l'air se condense à l'intérieur du réservoir et finit par provoquer de la corrosion.

5. Précautions de sécurité

Lisez attentivement le manuel d'utilisation pour comprendre comment l'appareil fonctionne correctement.

Ne jamais faire fonctionner le compresseur lorsqu'il est fatigué, malade ou irrité, ou lorsqu'il est sous l'influence de médicaments qui peuvent provoquer une somnolence, ou lorsqu'il est sous l'influence de l'alcool ou de drogues.

Éliminez toutes les sources d'étincelles ou de flammes (par exemple, la combustion de cigarettes, les flammes vivantes ou les travaux pouvant provoquer des étincelles) dans la zone de travail du compresseur.

N'essayez jamais de retirer une partie du compresseur pendant que votre réservoir est sous pression.

N'essayez jamais de retirer un élément du circuit électrique lorsqu'il est connecté à votre alimentation, vous devez toujours débrancher l'alimentation au préalable.

Ne modifiez pas le réglage de la soupape de sécurité.

L'air comprimé est extrêmement dangereux, soyez prudent lorsque vous déchargez l'air, si vous transportez des impuretés, elles sont entraînées à grande vitesse.

N'utilisez pas le compresseur dans des endroits à risque d'explosion.

N'aspirez pas de gaz explosifs, inflammables ou nocifs pour la santé.

N'exposez pas le compresseur à des conditions de température extrêmes. Protégez-le toujours de la pluie et ne le stockez pas à l'extérieur. Gardez-le dans un endroit frais et isolé de l'humidité.

N'utilisez pas le compresseur à des fins autres que celles pour lesquelles il a été conçu. Des modifications ou l'utilisation d'outils incontrôlés peuvent provoquer de graves dommages ou des accidents.

Assurez-vous que tous les outils et accessoires à air comprimé utilisés sont conçus pour la pression de service ou connectés par des réducteurs de pression.

Lorsque vous relâchez le raccord rapide, sachez que l'air comprimé contenu dans le tuyau fuit soudainement. Par conséquent, maintenez l'extrémité du tuyau à libérer.

Assurez-vous que toutes les fixations avec vis sont bien serrées.

Ne jamais inhaler cet air comprimé ni l'utiliser pour charger des bouteilles d'équipement de plongée.

N'utilisez pas le compresseur sous la pluie.

Ne laissez pas les femmes enceintes rester dans la zone où elles sont peintes.

Si vous utilisez le compresseur pour pulvériser des liquides inflammables avec un pistolet, placez la machine contre le vent à une distance de sécurité.

Déplacez la machine en la soulevant uniquement par la poignée. Ne tirez jamais sur le tuyau.

VÊTEMENTS ET ÉQUIPEMENT APPROPRIÉ

Portez des chaussures de sécurité, des vêtements de travail appropriés et des dispositifs de protection pour les yeux, les oreilles et la tête.

Limitez l'utilisation du compresseur aux utilisateurs adultes qui comprennent et peuvent appliquer toutes les précautions, règles de sécurité et instructions d'utilisation contenues dans ce manuel.

6. Fonctionnement

1- Tournez le bouton du régulateur de pression dans le sens antihoraire jusqu'à ce qu'il soit complètement fermé.
2- Fermez la vanne d'arrêt.
3- Branchez le compresseur sur le secteur.
4- Activez l'interrupteur, puis appuyez sur le bouton de réinitialisation.
5- Laissez la pression de charge du compresseur jusqu'à ce qu'elle s'arrête d'elle-même.

NOTE:

Lorsque vous commencez à l'utiliser, vérifiez les fuites d'air en appliquant de l'eau avec du détergent sur toutes les connexions d'air. Si vous voyez des bulles se former, cela signifie qu'il y a une perte d'air. Ajustez les connexions jusqu'à ce que des bulles ne se forment pas.

NOTE:

N'utilisez pas le compresseur avant de vous assurer qu'il n'y a pas de pertes. L'air gaspillé dans les fuites fait que le compresseur se recharge plus souvent et subit plus d'usure.

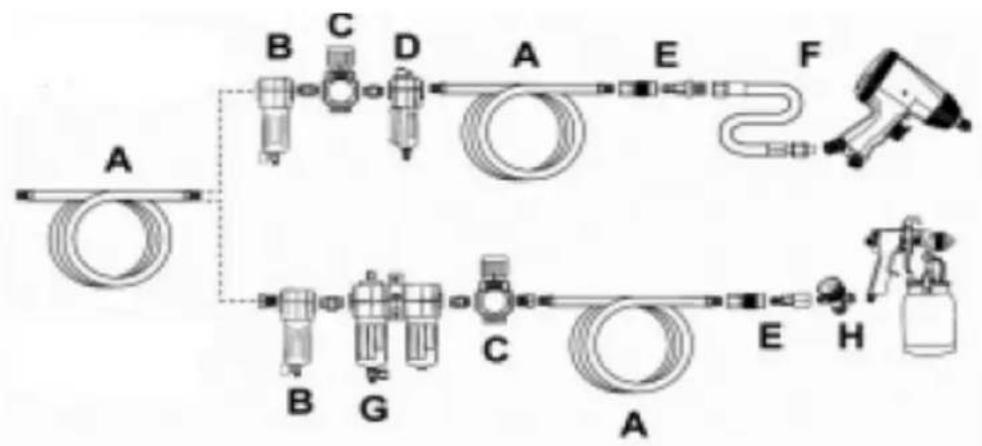

SCHÉMA DU CIRCUIT D'AIR:

Outils avec lubrifiant

Outils sans lubrifiant

A. Tuyau d'air: distribue l'air à l'outil
B. Filtre: protège l'outil des dommages causés par les particules et de l'humidité
C. Régulateur: ajuste la pression d'air reçue par l'outil
D. Graisseur (uniquement pour les outils avec lubrifiant): lubrifie l'outil à travers le circuit d'air
E. Accouplement rapide femelle et accouplement mâle: permet un couplage et un découplage rapides des outils
F. Tuyau supplémentaire (uniquement pour les outils avec lubrifiant): prolonge la durée de vie des raccords rapides
G. Filtre à air / sécheur (uniquement pour les outils sans lubrifiant): protège le travail de la condensation et des dommages causés par la vapeur
H. Vanne de réglage d'air (uniquement pour les outils sans lubrifiant): réglage fin du débit d'air vers l'outil

7. Entretien

AVERTISSEMENT

Avant d'effectuer l'entretien, l'inspection ou le nettoyage, éteignez l'équipement et débranchez-le.

En cas de détection de bruits ou de vibrations anormales NE PAS utiliser l'équipement, consultez un Service Technique Agréé.

AVANT CHAQUE UTILISATION

Vérifiez les pièces détachées, le désalignement des pièces mobiles, les pièces cassées ou endommagées, les conditions du cordon d'alimentation et toute autre condition pouvant affecter le fonctionnement en toute sécurité de l'équipement et de ses pièces.

APRÈS CHAQUE UTILISATION

Nettoyez le compresseur avec un chiffon sec. N'utilisez jamais d'agents caustiques pour nettoyer les pièces en plastique.

AVERTISSEMENT

Si le câble est endommagé, il doit être réparé par un service technique agréé.

GUIDE D'ENTRETIEN GÉNÉRAL

Tous les jours:

• vérifier les boulons et vis desserrés
• évacuer l'humidité du réservoir
• vérifier les bruits ou vibrations anormaux
• vérifier les pertes articulaires
• nettoyer les huiles et la saleté dans le compresseur

Mensuel:

- inspecter la soupape de sécurité

INSTRUCTIONS DE DRAINAGE

La soupape de vidange est située sous le réservoir. Lorsque le réservoir est vidé, la condensation qui peut provoquer de la corrosion est éliminée.

1. Réglez l'interrupteur d'alimentation sur Off.
2. Placer un bac sous le robinet de vidange pour recueillir la condensation.
3. Ouvrir le robinet de vidange (2 ou 3 tours maximum).
4. Lorsque toute la pression et l'humidité sont sorties, fermez la vanne.

8. Solution de problèmes et réparations

Problème Causes possibles Solution		____
Le compresseur ne démarre pas ou ne récupère pas	1. Le réservoir est déjà sous pression2. Câble mal connecté3. Il n'y a pas d'alimentation dans la prise4. La clé thermique est actionnée5. La clé thermique du bâtiment est activée ou les fusibles sautent6. Câble d'extension trop petit ou trop long, insuffisant pour alimenter l'équipement7. Le compresseur a besoin d'entretien	1. Le compresseur démarre lorsque vous en avez besoin2. Vérifier le cordon d'alimentation3. Vérifier le disjoncteur général ou vérifier la fiche4. Éteignez le compresseur et attendez qu'il refroidisse. Appuyez sur le bouton. Redémarrez et continuez votre opération5. Vérifier le disjoncteur général et les fusibles. Vérifiez la tension. Il peut être nécessaire de débrancher d'autres appareils de la prise ou de déplacer le compresseur sur une autre prise6. Utilisez un diamètre plus grand ou une extension plus courte. Si possible, supprimez l'extension7. Faites-le inspecter par un service technique agréé
Le compresseur ne génère pas suffisamment de pression	1. Les filtres doivent être nettoyés / remplacés2. Clapet anti-retour a besoin d'entretien3. Compresseur de capacité insuffisante4. Accouplements desserrés5. Tuyau ou raccords très étroits6. La hauteur démographique réduit la pression de sortie d'air	1. Vérifiez les filtres. Remplacez si nécessaire2. Faites-le inspecter par un Service Technique Agréé3. Vérifiez les spécifications de l'outil. Vous pourriez avoir besoin d'un compresseur de plus grande capacité4. Réduire la pression, puis vérifier les connexions d'air pour les fuites, avec de l'eau et du détergent. Ajustez si nécessaire5. Remplacer le tuyau ou les connexions par des plus épais6. À des hauteurs des compresseurs avec une plus grande capacité sont nécessaires
Surchauffe	1. Environnement sale2. Câble d'extension trop petit ou trop long, insuffisant pour alimenter l'équipement3. L'équipe est inégale	1. Nouvelle unité dans un endroit propre2. Utilisez un diamètre plus grand ou une extension plus courte. Si possible, supprimez l'extension3. Mettre l'équipement sur une surface plane
Le compresseur démarre et s'arrête excessivement	1. Accouplements desserrés2. Compresseur de capacité insuffisante	1. Réduire la pression, puis vérifier les connexions d'air pour les fuites, avec de l'eau et du détergent. Ajustez si nécessaire2. Vérifiez les spécifications de l'outil. Vous pourriez avoir besoin d'un compresseur de plus grande capacité
Bruit excessif	Accouplements desserrés	Réduisez la pression, puis vérifiez les connexions d'air pour les fuites, avec de l'eau et du détergent. Ajustez si nécessaire
Humidité de l'air	Humidité élevée dans l'air Instailler un filtre / séchoir et / ou déplacer dans un endroit avec moins d'humidité
Passer la soupape de sécurité	La vanne a besoin d'entretien	Faites-le inspecter par un Service Technique Agréé
Fuites d'air	Accouplements desserrés Réduisez la pression, puis vérifiez les connexions d'air pour les fuites, avec de l'eau et du détergent. Ajustez si nécessaire
Pertes de réservoir	Réservoir défectueux ou rouillé	Faites-le inspecter par un service technique agréé

9. Vue éclatée

CA06 AU07V 52 53 54 57 58 55 56 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 50 51

10. Certificat

ENTREPRISE DE DISTRIBUTION

MILLASUR, S.L.

Conformément à la directive CE 2006/42 / CE relative aux machines, il est confirmé que, en raison de sa conception et de sa construction, et conformément au marquage CE imprimé par le fabricant, la machine identifiée dans ce document répond aux exigences applicables et fondamentale pour la santé et la sécurité de la directive CE susmentionnée. Cette déclaration valide le produit pour afficher le symbole CE.

Dans le cas où la machine est modifiée et que cette modification n'est pas approuvée par le fabricant et communiquée au distributeur, cette déclaration perdra sa valeur et sa validité.

Nom de la machine: COMPRESOR AIRE

Modèle: CA06

Norme reconnue et approuvée à laquelle il correspond: Directive CE: Directive 2006/42/CE

Testé selon:

EN60204-1:2006+A1:09

EN 1012-1:2010 / PAH GS 2014:01

Cachet de l'entreprise

millasur Rui Eduardo Pernsdol, n° 23 Pol. Ind. Tex.-Iro - 15608 Oroso - A Comena Tlf: 981 696465 / 7 Fax: [phone]
