Caractéristiques	Détails
Type d'aspirateur	Aspirateur humide et sec
Puissance	1400 W
Capacité du réservoir	12 gallons (environ 45,4 litres)
Poids	15,5 kg
Longueur du câble	7,5 mètres
Filtration	Filtre HEPA inclus
Accessoires inclus	Brosse pour sol dur, suceur plat, tuyau flexible
Utilisation	Idéal pour le nettoyage de chantiers, garages et ateliers
Maintenance	Vider le réservoir après chaque utilisation, nettoyer le filtre régulièrement
Sécurité	Ne pas utiliser sur des liquides inflammables, respecter les consignes de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - Professional VJE1412SW 0202 Vacmaster

Comment puis-je changer le sac à poussière de mon Vacmaster Professional VJE1412SW 0202 ?

Pour changer le sac à poussière, ouvrez le couvercle de l'aspirateur, retirez le sac usagé en le tirant doucement, puis insérez un nouveau sac en vous assurant qu'il est bien en place avant de refermer le couvercle.

Mon aspirateur ne s'allume pas. Que puis-je faire ?

Vérifiez d'abord si l'aspirateur est correctement branché à une prise fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si tout semble en ordre et qu'il ne s'allume toujours pas, contactez le service clientèle.

Comment nettoyer le filtre de mon aspirateur Vacmaster ?

Pour nettoyer le filtre, retirez-le délicatement de l'aspirateur. Tapotez le filtre pour enlever la poussière ou lavez-le à l'eau froide si cela est recommandé dans le manuel d'utilisation. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Quel type de sac à poussière dois-je utiliser pour le Vacmaster Professional VJE1412SW 0202 ?

Utilisez uniquement les sacs à poussière compatibles spécifiés dans le manuel d'utilisation de votre aspirateur. Cela garantira un fonctionnement optimal et évitera d'endommager l'appareil.

Que faire si mon aspirateur fait du bruit ou vibre anormalement ?

Vérifiez si des objets étrangers sont coincés dans le tuyau ou la brosse. Assurez-vous que le filtre et le sac à poussière ne sont pas pleins. Si le bruit persiste, il est conseillé de faire examiner l'aspirateur par un professionnel.

Est-ce que le Vacmaster Professional VJE1412SW 0202 est adapté aux tapis et aux sols durs ?

Oui, cet aspirateur est conçu pour être efficace sur différents types de surfaces, y compris les tapis et les sols durs. Utilisez les accessoires appropriés pour chaque type de surface pour de meilleurs résultats.

Comment puis-je prolonger la durée de vie de mon aspirateur ?

Pour prolonger la durée de vie de votre aspirateur, nettoyez régulièrement le filtre, changez le sac à poussière lorsqu'il est plein, et vérifiez les accessoires pour tout signe d'usure. Évitez de surcharger l’aspirateur avec des débris lourds.

Où puis-je trouver des pièces de rechange pour mon aspirateur ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou sur le site web du fabricant. Vérifiez le manuel d'utilisation pour les références de pièces spécifiques.

Mon aspirateur perd de la puissance d'aspiration. Que dois-je faire ?

Vérifiez si le sac à poussière est plein ou si le filtre nécessite un nettoyage. Assurez-vous également qu'il n'y a pas d'obstructions dans le tuyau ou les accessoires. Si le problème persiste, envisagez de contacter le service clientèle.

Comment stocker correctement mon aspirateur Vacmaster ?

Pour un stockage optimal, assurez-vous que l'aspirateur est propre et sec. Rangez-le dans un endroit frais et sec, à l'abri de l'humidité et des températures extrêmes. Enroulez le câble d'alimentation pour éviter les dommages.

MODE D'EMPLOI Professional VJE1412SW 0202 Vacmaster

Model No. • N° de modelo • Référence de modèle

VJE1412SW 0202

FOR YOUR SAFETY

Lisez et comprenez ce manuel avant toute utilisation de l'appareil. Conservez le présent manuel afin de pouvoir vous y référer ultérieurement.

Replacement Filters &

Accessories available at:

Vacmaster.com

TABLE OF CONTENTS

SECTION

PAGE

Warranty.... 3

Consignes Importantes De Sécurité 4

Instructions relatives à la double isolation.... 6

Cordons Prolongateurs.... 7

Symboles.... 7

Déballage et vérification du contenu du carton.... 8

Instructions Relatives Au Montage Général.... 9

Utilisation De L'Aspirateur D'Atelier Sec.... 11

Aspiration de liquides.... 12

Utilisation du souffleur.... 13

Entretien.... 14

Installation et nettoyage du filtre à cartouche 16

Installation Du Sac Collecteur De Poussières.... 17

Installation et Nettoyage du Filtre En Mousse Pour Matériaux Humides.... 17

Dépannage.... 18

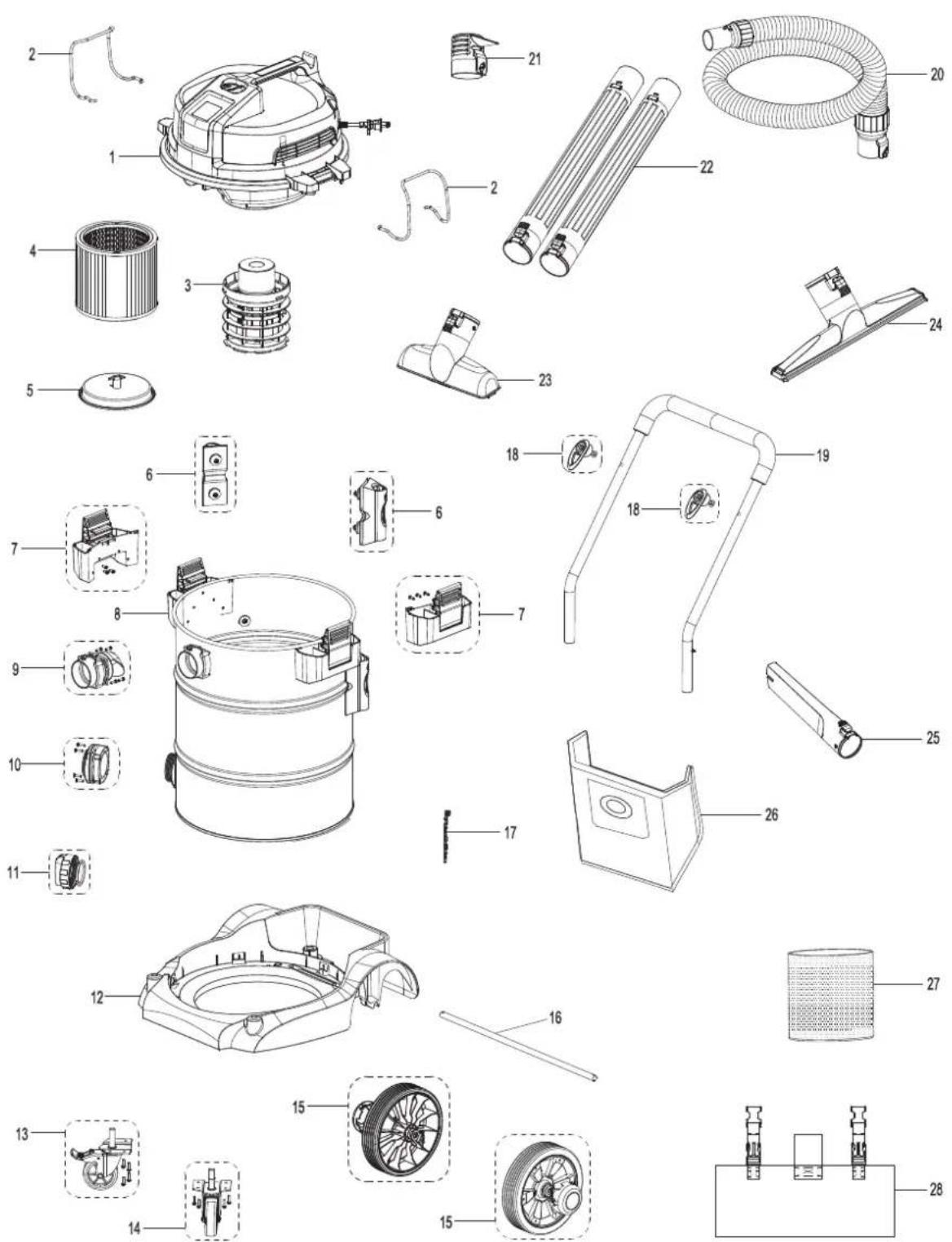

Vue éclatée.... 19

Liste des pièces.... 20

Nous vous remercions pour l'acquisition de cet aspirateur d'atelier sec et humide Vacmaster®. Soyez assuré(e) qu'avec Vacmaster®, vous obtenez un produit de qualité supérieure conçu pour vous offrir des performances optimales. Cet aspirateur est doté de la capacité d'aspirer des poussières et liquides.

INFORMATIONS IMPORTANTES

GALLONS

La « Taille du Réservoir » correspond au volume réel du réservoir et ne reflète pas la capacité disponible en fonctionnement.

PUISSANCE MAX.

La « puissance maximale » est un treme utilisé dans le secteur des aspirateurs pour matières sèches et liquides à des fins de comparaison pour les consommateurs. Il ne désigne pas la puissance opérationnelle d'un aspirateur pour matières sèches et liquides, mais plutôt la puissance du moteur, y compris l'apport d'inertie du moteur, atteinte en laboratoire. En utilisation réelle, les moteurs ne fonctionnent pas à la puissance maximale indiquée.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES CONSIGNES.

GARANTIE

Nous sommes fiers d'avoir fabriqué un produit durable de qualité supérieure. Ce produit Vacmaster® bénéficie d'une garantie limitée de cinq (5) ans contre tous défauts de fabrication et de matériaux, à compter de la date d'achat, dans le cadre d'une utilisation domestique normale. Si le produit est destiné à un usage commercial, industriel ou à des fins de location, une garantie limitée de 90 jours s'applique. Veuillez conserver votre reçu en guise de preuve d'achat. La présente garantie vous donne des droits légaux spécifiques, qui peuvent varier d'un État à l'autre. Si vous avez des questions au sujet de ce produit, appelez le service clientèle au 1-866-384-8432.

Non Couverts par la Garantie :

• toute pièce devenue inopérante suite à un usage impropre, de la négligence, une utilisation abusive directe ou indirecte, des accidents, un entretien, des réparations ou des modifications incorrects;
• tous consommables, tels que filtres et accessoires;
• usure normale de pièces et accessoires, notamment tuyaux, suceurs ou roulettes;
• détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux intempéries;
• tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement ou retiré(e);
• tout produit acheté auprès d'un revendeur non agréé.

CONSIGNES IMPORTANTES DE SÉCURITÉ

VEILLEZ À LIRE ET ASSIMILER TOUTES LES CONSIGNES AVANT TOUTE UTILISATION DU PRÉSENT ASPIRATEUR.

Veuillez lire et assimiler le présent manuel d'utilisation ainsi que toutes les étiquettes apposées sur l'aspirateur avant toute utilisation. La sécurité est une combinaison de bon sens, de vigilance et de familiarisation avec le fonctionnement de votre aspirateur. Utilisez cet aspirateur exclusivement conformément aux descriptions fournies dans le présent manuel d'utilisation. Afin de réduire tous risques de blessures corporelles ou de détérioration de votre aspirateur, utilisez exclusivement les accessoires recommandés par le fabricant.

VEUILLEZ CONSERVER LE PRÉSENT MANUEL AFIN, DE POUVOIR VOUS Y REFERER ULTÉRIEUREMENT.

L'utilisation d'un aspirateur exige le respect de certaines mesures de sécurité élémentaires, notamment les suivantes. Le non-respect des avertissements et consignes ci-dessous peut entraîner des risques d'explosion, d'incendie et/ou de blessures graves.

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES:

• Ne pas faire fonctionner l'aspirateur sans surveillance.
• Ne pas utiliser l'appareil pour aspirer des liquides inflammables ou combustibles, notamment de l'essence, et ne pas l'utiliser dans des endroits où ces substances peuvent être présentes.
• Ne pas aspirer ni utiliser cet aspirateur à proximité de liquides inflammables, de gaz ou de vapeurs explosives, notamment de l'essence ou tous autres carburants, de l'essence pour briquets, des nettoyants, des peintures à base d'huile, du gaz naturel, de l'hydrogène ou des poussières explosives telles que la poussière de charbon, la poussière de magnésium, la poussière de céréales ou la poudre à canon. Les étincelles à l'intérieur du moteur peuvent déclencher des vapeurs ou poussières inflammables.
• Afin de réduire les risques pour la santé provenant des vapeurs ou poussières, n'aspirez pas de matières toxiques.
• Ne pas utiliser ni entreposer l'aspirateur à proximité de matériaux dangereux.
• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, telles que des cigarettes, des allumettes ou des cendres chaudes.
• À ne pas exposer à la pluie. Veillez à le ranger à l'intérieur.
• En cas de dysfonctionnement, de chute, de détérioration, d'abandon à l'extérieur, ou de chute dans de l'eau, de l'aspirateur, ramenez celui-ci à un centre de réparation.
• Ne pas débrancher l'appareil en tirant sur le cordon. Pour débrancher le produit, saisissez la fiche, pas le cordon.
• Ne pas utiliser l'appareil si le cordon ou la fiche est endommagé(e).
• Ne pas tirer ni porter l'appareil en utilisant le cordon. Ne pas utiliser celui-ci comme poignée ou pour fermer une porte et ne pas l'enrouler autour de bords coupants ou d'arêtes vives.
• Maintenez le cordon à l'écart de toutes surfaces chaudes.
• Ne pas faire passer l'aspirateur sur le cordon.
• Ne pas manipuler la fiche d'alimentation ou l'aspirateur avec des mains mouillées.
• Ne pas utiliser sans le sac à poussières et/ou les filtres en place.
• Ne pas permettre que l'appareil soit utilisé comme un jouet. Soyez très attentif s'il est utilisé par des enfants ou si des enfants se trouvent à proximité.
• Afin de réduire les risques de blessures provoquées par un démarrage accidentel, débranchez le cordon d'alimentation avant le changement ou le nettoyage du filtre.
• Ne pas laisser l'aspirateur branché. Pensez à le débrancher de la prise lorsque vous ne l'utilisez pas ou avant de le réparer ou de l'entretenir.
• Coupez toutes les commandes de l'appareil avant de le débrancher.

• Débranchez le produit avant de raccorder ou de détacher le tuyau ou tous autres accessoires.

• N'introduire aucun objet dans les orifices de l'appareil. Ne pas utiliser l'appareil si un orifice est bouché. Faites en sorte que les orifices ne soient pas encombrés de poussières, peluches, cheveux ou de toute autre objet susceptible de gêner la circulation de l'air.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à l'écart des orifices
• Faites très attention lorsque vous nettoyez des escaliers.
• Utilisez cet appareil exclusivement conformément aux descriptions fournies dans le présent manuel d'utilisation. Utilisez exclusivement les accessoires recommandés par le fabricant.
• Cet aspirateur est livré doté d'une double isolation. Utilisez exclusivement des pièces de rechange identiques aux pièces d'origine. Voir la section « INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION ».

ATTENTION: Afin de réduire tous risques de blessures dues à des pièces mobiles, débranchez l'appareil avant de procéder à sa réparation.

AVERTISSEMENT: Afin de réduire tous risques d'électrocution, débranchez l'appareil avant de procéder à son nettoyage ou à sa réparation.

Lorsque vous utilisez l'aspirateur en guise de souffleur :

• Orientez le rejet d'air vers la zone de travail exclusivement.
• Ne pas utiliser l'Aspirateur D'Atelier Sec Et Humide en guise de pulvérisateur.
• Ne pas orienter le rejet d'air vers les personnes se trouvant à proximité.
• Tenez les enfants à l'écart lors du soufflage.
• Portez des lunettes de sécurité.

VEUILLEZ CONSERVER LES PRÉSENTES CONSIGNES

Conçu pour une utilisation domestique exclusivement

INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION

Cet Aspirateur D'Atelier Sec Et Humide est doté d'une double isolation, ce qui élimine le besoin d'un système de mise à la terre distinct. Utilisez exclusivement des pièces de rechange identiques aux pièces d'origine. Veuillez lire les instructions d'entretien ou de réparation des Aspirateurs D'Atelier Secs Et Humides à double isolation avant de procéder à tous travaux d'entretien ou de réparation. Utilisez cet aspirateur conformément aux descriptions fournies dans le présent manuel. Respectez les avertissements suivants qui sont apposés sur le boîtier du moteur de votre as aspirateur.

DOUBLE ISOLATION: MISE À LA TERRE NON NÉCESSAIRE : LORS DE L'ENTRETIEN OU DE LA RÉPARATION DU PRODUIT, UTILISEZ EXCLUSIVEMENT DES PIÈCES DE RECHANGE IDENTIQUES AUX PIÈCES D'ORIGINE.

AVERTISSEMENT: AFIN DE RÉDUIRE TOUS RISQUES D'ÉLECTROCUTION : NE PAS EXPOSER CE PRODUIT À LA PLUIE. VEILLEZ À LE RANGER À L'INTÉRIEUR.

AVERTISSEMENT: POUR VOTRE PROPRE SÉCURITÉ, VEILLEZ À LIRE ET À ASSIMILER LE MANUEL D'UTILISATION. NE PAS FAIRE FONCTIONNER L'APPAREIL SANS SURVEILLANCE. NE PAS ASPIRER DE CENDRES CHAUDES, DE CHARBONS OU TOUS AUTRES MATÉRIAUX TOXIQUES, INFLAMMABLES OU DANGEREUX. NE PAS UTILISER EN PRÉSENCE DE LIQUIDES OU DE VAPEURS EXPLOSIVES.

ATTENTION: NE PAS ASPIRER DE LA POUSSIÈRE DE PLACOPLÂTRE, DE LA SUIE OU DES CENDRES DE CHEMINÉE À L'AIDE D'UN FILTRE POUR MATÉRIAUX HUMIDES/SECS ORDINAIRES. CE TYPE DE POUSSIÈRE EST TRÈS FIN ET NE PEUT ÊTRE CAPTURÉ PAR LE FILTRE ET RISQUE D'ENDOMMAGER LE MOTEUR. LORSQUE VOUS ASPIREZ DES POUSSIÈRES FINES UTILISEZ UN FILTRE À POUSSIÈRES FINES.

AVERTISSEMENT: ENTRETIEN OU RÉPARATION DE L'ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION AVEC UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION, DEUX SYSTÈMES D'ISOLATION SONT PRÉVUS À LA PLACE DE LA MISE À LA TERRE. AUCUNE MISE À LA TERRE N'EST FOURNIE SUR UN APPAREIL À DOUBLE ISOLATION ET IL NE CONVIENT PAS D'EN AJOUTER UNE. LA RÉPARATION D'UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION REQUIERT UNE PRUDENCE EXTRÊME ET UNE BONNE CONNAISSANCE DU SYSTÈME; ELLE DOIT DONC ÊTRE EXCLUSIVEMENT EFFECTUÉE PAR UN PERSONNEL D'ENTRETIEN QUALIFIÉ. LES PIÈCES DE RECHANGE D'UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION DOIVENT ÊTRE IDENTIQUES AUX PIÈCES REMPLACÉES. VOTRE ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION PORTE LA MENTION « DOUBLE ISOLATION » ET LE SYMBOLE ☐ (CARRÉ DANS UN CARRÉ) PEUT ÉGALEMENT ÊTRE GRAVÉ SUR L'APPAREIL.

CORDONS PROLONGATEURS

Lors de l'utilisation d'un cordon prolongateur avec votre Aspirateur D'Atelier Sec Et Humide, veuillez consulter le tableau suivant afin de déterminer le calibre du câble A.W.G. requis. Avant d'utiliser l'aspirateur, assurez-vous que le cordon d'alimentation et le cordon prolongateur sont en bon état de fonctionnement. Effectuez toute réparation ou tout remplacement avant d'utiliser l'aspirateur. Utilisez exclusivement des cordon prolongateurs conçus pour une utilisation à l'extérieur.

		Longueur du cordon prolongateur
120 V		25 pieds (7,62 m)	50 pieds (15,24 m)	100 pieds (30,48 m)	150 pieds (45,72 m)
Ampérage		A.W.G. Calibre du câble
Plus de Pas plus de
0 6 18 16	16 14
6	1	0	1		8
10 12 16 1	6 14 12
12 16 14 1	2 Déconseillé

SYMBOLES

Les termes de mise en garde suivants et leur signification visent à expliquer le degré de risque associé à cet appareil.
SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER	Indique une situation de danger immédiat qui, si elle n'est pas évitée, provoquera des blessures graves, voire la mort.
	AVERTISSEMENT	Indique une situation de danger potentiel qui, si elle n'est pas évitée, peut provoquer des blessures graves, voire la mort.
	ATTENTION	Indique une situation de danger potentiel qui, si elle n'est pas évitée, pourrait provoquer des blessures mineures ou modérées.
	REMARQUE	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

DÉBALLAGE ET VÉRIFICATION DU CONTENU DU CARTON

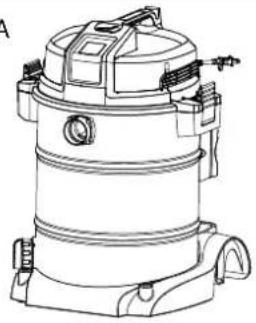

A

Retirez tout le contenu de la boîte. Retirez le bloc moteur, puis enlevez tout le contenu du réservoir collecteur. Assurez-vous que tous les éléments qui figurent sur la liste du contenu de la boîte en carton sont bien présents.

Clé Description.....Qté

A Ensemble Aspirateur .... 1

B Tuyau 1

C Tube de Rallonge verrouillable ..... 2

D Brosse À Planchers/Suceur-Racloir verrouillable .... 1

E Suceur Plat verrouillable.... 1

F Suceur à usages multiples verrouillable. 1

G Filtre en Mousse pour Déchets Humides .... 1

H Filtre à cartouche....1

I MSupport de rangement du tuyau. 2

J Diffuseur De Bruit....1

K Roulette avant 2

L Rondelle 4

M Roue arrière.... 2

N Enjoliveur de roue.... 2

O Axe de roue 1

P « R » (Goupille de sécurité)......2

Q Poignée de poussée/traction ..... 1

R Ensemble De Crochets D'Enroulement Du Cordon .. 2

S Boulon 2

T 8 Vis (Sac)....1

U Sac De Rangement D'Outils.... 1

V Sac Collecteur De Poussières ..... 1

W Manuel d'Utilisation 1

REMARQUE : Diamètre du tuyau et des accessoires de cet aspirateur : 2-1/2 po (6,4 cm).

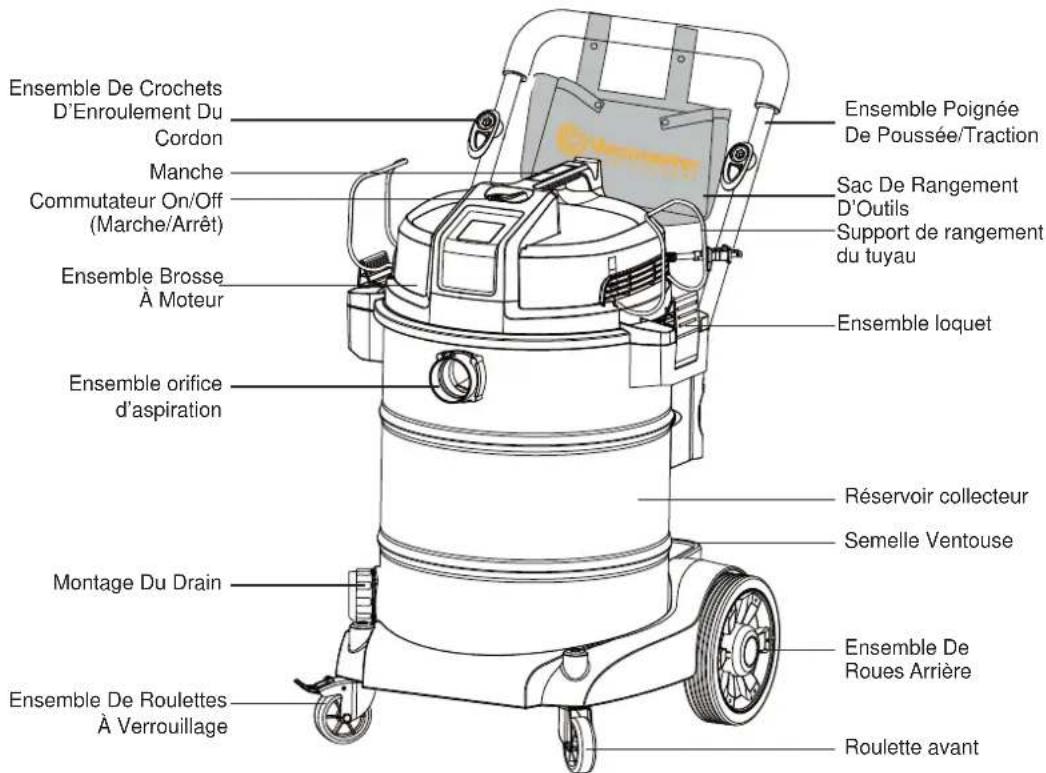

Ensemble De Crochets D'Enroulement Du Cordon Manche Commutateur On/Off (Marche/Arrêt) Ensemble Brosse À Moteur Ensemble orifice d'aspiration Montage Du Drain Ensemble De Roulettes À Verrouillage Ensemble Poignée De Poussée/Traction Sac De Rangement D'Outils Support de rangement du tuyau Ensemble loquet Réservoir collecteur Semelle Ventouse Ensemble De Roues Arrière Roulette avant

Un tournevis Phillips est nécessaire.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Dégagez les loquets (Illustration 2).
3. Soulevez le bloc moteur pour le détacher du réservoir collecteur (Illustration 3).
4. Retirez le contenu de l'intérieur du réservoir collecteur. Assurez-vous que vous disposez de tout le contenu énuméré en page 8 (Illustration 4).
5. Couchez le réservoir collecteur sur le côté, puis insérez les deux pieds munis de roulettes dans les fentes du réservoir collecteur. Ensuite, serrez à l'aide des vis fournies. Assurez-vous que les roulettes sont montées correctement. Ne pas serrer excessivement les vis (Illustration 5).

6. Insérez l'axe de roue dans le passage de roue arrière situé sur le socle de l'aspirateur. Insérez une rondelle sur l'axe, puis une roue arrière. Insérez ensuite une autre rondelle. Insérez la goupille de verrouillage dans le trou situé à l'extrémité de l'axe pour verrouiller la roue. Enclenchez l'enjoliveur de roue sur la roue. Répétez l'exécution des mêmes étapes à l'autre extrémité de l'axe (Illustration 6).

7. Positionnez le support de rangement du tuyau ainsi qu'illustré. Insérez entièrement une extrémité du support de rangement du tuyau dans la fente illustrée par la flèche, puis tirez l'autre extrémité du support de rangement du tuyau pour l'aligner avec la flèche correspondante. Ensuite, insérez-la dans la fente jusqu'à ce qu'elle soit fixée solidement en place (Illustration 7a - 7d).

8. Insérez la poignée de poussée/traction dans le fixe-manche monté sur le corps du réservoir. Appuyez dessus jusqu'à ce que la goupille de verrouillage s'enclenche en place (Illustration. 8).
9. Alignez les deux crochets d'enroulement du cordon sur les trous de montage situés sur la poignée de poussée/traction, puis fixez les crochets sur la poignée à l'aide des boulons fournis (Illustration 9).
10. Pour un rangement pratique des accessoires, installez le sac de rangement d'outils sur la poignée de poussée/traction. Fixez le sac de rangement d'outils sur la poignée ainsi qu'illustré (Illustration 10).
11. Votre aspirateur est livré prêt pour l'aspiration de poussières. Si le filtre à cartouche n'est pas installé, reportez-vous à la page 16 pour trouver les instructions d'installation (Illustrations 11).
12. En option : Pour améliorer le filtrage de la poussière, fixez la bride du sac à poussières sur l'orifice d'entrée en prenant soin de ne pas endommager le sac. Pour consulter les instructions d'installation, voir page 17 (Illustration 12).
13. Pour effectuer un nettoyage par aspiration de matériaux humides, retirez le filtre à cartouche, puis installez le filtre en mousse pour matériaux humides fourni. Voir la page 17 pour consulter les instructions relatives à l'installation du filtre en mousse pour matériaux humides (Illustration 13).
14. Replacez le bloc moteur sur le réservoir collecteur, puis fixez-le en place à l'aide des loquets (Illustrations 14 et 15).
15. Insérez l'extrémité à verrouillage du tuyau dans l'orifice d'aspiration du réservoir collecteur, puis tournez-la pour la verrouiller en place (Illustration 16).
16. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 17). Pour retirer l'accessoire, appuyez sur la languette de verrouillage, appuyez dessus, puis faites-le glisser pour le detacher (Illustration 18).

Remarque importante : une chaîne de décharge statique est fixée au fond du réservoir. Il est normal que cette chaîne traîne sur le sol. L'utilisation de l'aspirateur dans des conditions sèches peut provoquer une accumulation d'électricité statique, et la chaîne aide à dissiper toute accumulation en offrant un passage de résistance moindre au courant électrique vers le sol.

DIFFUSEUR DE BRUIT

Pour un fonctionnement silencieux en cours d'aspiration, installez le diffuseur de bruit dans l'orifice de soufflage en insérant l'extrémité de verrouillage du diffuseur dans l'orifice de soufflage et en le tournant dans le sens des aiguilles d'une montre pour le verrouiller en place (Illustration 19).

FICHE POLARISÉE

Pour réduire tous risques d'électrocution, cet appareil est équipé d'une fiche polarisée (une lame est plus large que l'autre). Il n'y a qu'une façon d'insérer la fiche dans une prise polarisée. Si la fiche ne s'insère pas entièrement dans la prise, inversez la fiche. Si elle ne s'insère toujours pas correctement, contactez un électricien qualifié afin qu'il installe une prise adaptée. Ne modifiez en aucun cas la fiche. La double isolation □ élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre et d'un système d'alimentation avec mise à la terre.

UTILISATION DE L'ASPIRATEUR D'ATELIER SEC

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Afin de préparer votre aspirateur pour aspiration de poussières, assurez-vous que le filtre à cartouche recouvre entièrement le logement du filtre contre le bloc moteur. Votre aspirateur d'atelier sec et humide est livré avec le filtre à cartouche préinstallé. Pour les instructions relatives à l'installation, veuillez consulter la page 16 (Illustration 2).
3. Placez le support de filtre au-dessus du filtre à cartouche, puis serrez-le en tournant la poignée du support dans le sens des aiguilles d'une montre (Illustration 3).
4. En option : Pour améliorer le filtrage de la poussière, fixez la bride du sac à poussières sur l'orifice d'entrée en prenant soin de ne pas endommager le sac. Pour consulter les instructions d'installation, voir page 17 (Illustration 12).
5. Replacez le bloc moteur sur le réservoir collecteur, puis fixez-le en place à l'aide des loquets (Illustration 5).

INSTRUCTIONS D'UTILISATION : ASPIRATION DE POUSSIÈRES

1. Insérez l'extrémité à verrouillage du tuyau dans l'orifice d'aspiration, puis tournez-la pour la verrouiller en place (Illustration 6).
2. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 7).
3. Assurez-vous que le commutateur est positionné sur « O » (OFF [Arrêt]) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustration 8).
4. Mettez l'aspirateur en marche en positionnant le commutateur sur « I » (Marche), puis commencez à aspirer (Illustration 9).
5. Au terme de l'aspiration, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant.

$$ O = O F F (A r r \hat {e} t) \quad I = O N (M a r c h e) $$

NE PAS UTILISER LE FILTRE À CARTOUCHE POUR L'ASPIRATION DE LIQUIDES. NE PAS UTILISER LE SAC COLLECTEUR POUR L'ASPIRATION DE LIQUIDES.

ASPIRATION DE LIQUIDES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant. Assurez-vous que le réservoir collecteur est propre et exempt de poussières et de saletés (Illustration 1).
2. Retirez le filtre à cartouche, puis installez avec précaution le filtre en mousse pour matériaux humides au-dessus du logement du filtre, puis replacez le bloc moteur sur le réservoir collecteur. Pour consulter les instructions relatives à l'installation du filtre en mousse pour matériaux humides, veuillez consulter la page 17 (Illustration 2).

NE PAS UTILISER LE FILTRE À CARTOUCHE OU LE SAC DE RÉCUPÉRATION DE POUSSIÈRES POUR L'ASPIRATION DE LIQUIDES.

IINSTRUCTIONS D'UTILISATION : ASPIRATION DE LIQUIDES

1. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 3).
2. Assurez-vous que le commutateur On/Off (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 4 et 5).
3. Mettez l'aspirateur en marche en positionnant le commutateur sur « I » (Marche), puis commencez à aspirer (Illustration 6).
4. Au terme de l'aspiration, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant.
5. Après utilisation, vider le réservoir collecteur en dévissant le bouchon de vidange. Videz les liquides dans un récipient ou dans un système d'évacuation approprié (Illustration 7). N'oubliez pas de remettre le bouchon de vidange sur le réservoir collecteur.

IMPORTANT! Lors de l'aspiration d'importantes quantités de liquides, ne pas plonger le suceur entièrement dans le liquide. Laissez un espace au bout de l'ouverture du suceur afin de permettre l'entrée d'air. L'appareil dispose d'une vanne à flotteur qui arrête l'aspiration lorsque le réservoir collecteur atteint sa capacité maximale. Vous remarquerez une accélération de la vitesse du moteur. Dans ce cas, mettez hors tension la machine, débranchez-la de la source d'alimentation électrique, puis videz le liquide dans un récipient ou un système d'évacuation approprié. Pour continuer à passer l'aspirateur, remontez le réservoir collecteur avec le bouchon de vidange en place. Après l'aspiration de matériaux humides, éteignez l'appareil puis retirez la fiche de la source d'alimentation. Videz le réservoir collecteur, nettoyez et séchez l'intérieur et l'extérieur avant de ranger l'aspirateur.

NE PAS OUBLIER! Vous devez retirer le filtre en mousse pour matériaux humides après aspiration de matériaux humides. Ensuite, installez un filtre à cartouche avant de procéder de nouveau à l'aspiration de poussières.

UTILISATION DU SOUFFLEUR

Cet Aspirateur D'Atelier Sec Et Humide est doté de capacités de soufflage. Pour utiliser la fonction Souffleur, veuillez respecter les instructions énumérées ci-après.

AVERTISSEMENT: TOUJOURS PORTER DES LUNETTES DE PROTECTION CONFORMES À LA NORME ANSI Z87.1 (OU AU CANADA, CSAZ94.3) AVANT D'UTILISER LE SOUFFLEUR.

ATTENTION: VEILLEZ À CE QUE LES DÉBRIS NE SOIENT PAS SOUFFLÉS VERS LES PERSONNES SE TROUVANT À PROXIMITÉ.

AVERTISSEMENT: PORTEZ UN MASQUE ANTI-POUSSIÈRES SI LE SOUFFLAGE CRÉE DES POUSSIÈRES SUSCEPTIBLES D'ÊTRE INHALÉES.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Assurez-vous que le réservoir collecteur est vide avant d'utiliser l'aspirateur en guise de souffleur. Retirez toutes les poussières ou tous les débris du réservoir collecteur et du tuyau.
3. Retirez le tuyau de l'orifice d'aspiration. Retirez le diffuseur de bruit de l'orifice de soufflage.
4. nsérez l'extrémité à verrouillage du tuyau dans l'orifice de soufflage au dos du bloc-moteur, puis verrouillez-la en place (Illustration 2).
5. Les accessoires se verrouillent ensemble pour les empêcher de se détacher en cours d'utilisation. Raccordez l'accessoire souhaité à l'extrémité du tuyau ou du tube de rallonge en alignant les languettes, puis appuyez-les ensemble jusqu'à ce qu'elles s'enclenchent (Illustration 3).
6. Assurez-vous que le commutateur On/Off (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 4 et 5).
7. Avant de mettre l'aspirateur en marche (ON), tenez fermement l'extrémité libre du tuyau. Mettez le moteur en marche en positionnant d'une pichenette le commutateur sur « I » ON (Marche) (Illustration 6).
8. Au terme de l'aspiration, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant. (Illustration 7).

ENTRETIEN

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Détachez le tuyau de l'aspirateur (Illustration 2).
3. Dégagez les loquets, puis retirez le bloc moteur du réservoir collecteur (Illustration 3). Placez à l'envers le bloc moteur sur une surface molle et propre.
4. Éliminez toutes les saletés ou tous les débris du réservoir collecteur et du tuyau dans un contenant à déchets approprié (Illustration 4).
5. Nettoyez ou remplacez les filtres.
6. Contrôlez le tuyau, les accessoires et le cordon d'alimentation afin de vous assurer qu'ils ne sont pas endommagés.
7. Replacez le bloc moteur sur le réservoir collecteur, puis engagez les loquets.

IMPORTANT! Nettoyez ou remplacez le filtre à cartouche régulièrement afin d'en obtenir des performances optimales. UTILISEZ TOUJOURS LE FILTRE À CARTOUCHE POUR EFFECTUER TOUTE ASPIRATION DE POUSSIÈRES. En cas d'utilisation de la machine sans le filtre à cartouche, cela peut entraîner la surchauffe du moteur et la perte du droit à la garantie. Gardez toujours à portée de main des filtres à cartouche de rechange.

REMARQUE! Les filtres fournis ont été conçus avec du matériel de haute qualité destiné à bloquer les petites particules de poussière. Le filtre à cartouche doit être utilisé exclusivement pour l'aspiration de poussières. Un filtre à cartouche pour poussières est requis pour l'aspiration de poussières. Si le filtre à cartouche est humide, il se bouchera rapidement et sera difficile à nettoyer. Manipulez le filtre avec précaution lorsque vous le retirez pour le nettoyer ou le remplacer. Vérifiez l'état des filtres afin de détecter des signes d'usure ou de petits trous éventuels. Un petit trou peut laisser passer la poussière à travers le filtre. N'utilisez pas de filtre trouvé ou déchiré, remplacez-le immédiatement.

Avant de ranger votre aspirateur, le réservoir collecteur doit être vidé et nettoyé. Le cordon doit être enroulé et accroché au crochet de la poignée. Le tuyau et les accessoires doivent être rangés ainsi qu'illustré afin d'être facilement accessibles en cas de besoin (Illustrations 5 à 7). Rangez l'aspirateur d'atelier sec et humide à l'intérieur.

RÉPARATIONS

Les réparations de cet aspirateur d'atelier sec et humide doivent être effectuées exclusivement par du personnel de service qualifié à l'aide exclusivement de pièces de rechange identiques aux pièces d'origine.

INSTALLATION ET NETTOYAGE DU FILTRE À CARTOUCHE

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Retirez le bloc moteur, puis placez-le à l'envers.
3. Installez le filtre à cartouche au-dessus du logement du filtre en vous assurant que le logement est entièrement recouvert (Illustrations 2 et 3).
4. Placez le support du filtre au-dessus du filtre à cartouche, par-dessus la lèvre surélevée, puis serrez-le en le tournant dans le sens des aiguilles d'une montre; ne pas serrer excessivement (Illustrations 4 et 5).
5. Replacez le bloc moteur sur le réservoir collecteur.

RETRAIT ET NETTOYAGE DU FILTRE À CARTOUCHE

1. Déverrouillez, puis retirez le support du filtre en tournant la poignée du support dans le sens inverse des aiguilles d'une montre.
2. Après renversement du bloc moteur retiré, retirez avec précaution le filtre à cartouche du logement du filtre (Illustration 6).
3. Nettoyez le filtre à cartouche en le tapant doucement ou en éliminant la poussière à l'aide d'une brosse. Le nettoyage ne doit pas être effectué à l'intérieur dans des pièces d'habitation. Un nouveau filtre est recommandé pour une performance optimale.
4. Installez le filtre nettoyé ou neuf ainsi qu'illustré ci-dessus aux étapes 2 à 4 de la section Installation Du Filtre À Cartouche.

INSTALLATION DU SAC COLLECTEUR DE POUSSIÈRES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Retirez la brosse à moteur, puis placez-la à l'envers.
3. Faites coulisser la bride du sac à poussière en carton sur l'orifice d'entrée jusqu'à ce qu'elle s'arrête (Illustration 2).
4. Dépliez le sac à poussière de manière à ce qu'il soit réparti uniformément à l'intérieur du réservoir (Illustration 3).
5. Replacez la brosse à moteur sur le réservoir collecteur.

INSTALLATION ET NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Retirez le bloc moteur, puis placez-y an upside down position. Suivez les instructions relatives au retrait du filtre à cartouche en page 16.
3. Faites glisser délicatement le filtre en mousse pour matériaux humides pour le poser au-dessus du logement du filtre en vous assurant que le logement est entièrement recouvert (Illustrations 2 et 3).
4. Replacez le bloc moteur sur le réservoir collecteur.

NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Le bloc moteur étant démonté et renversé, retirez avec précaution le filtre en mousse pour matériaux humides (Illustration 4).
2. Utilisez une solution d'eau et de savon doux pour laver le filtre en mousse pour matériaux humides, puis rincez-le à l'eau propre (Illustration 5).
3. Laissez le filtre humide sécher complètement à l'air avant de le ranger ou de l'installer sur la cage du filtre.

DÉPANNAGE

AVERTISSEMENT:AFIN DE RÉDUIRE TOUS RISQUES D'ÉLECTROCUTION, DÉBRANCHEZ L'APPAREIL AVANT DE PROCÉDER À SON DÉPANNAGE.

PROBLÈME CAUSE POSSIBLE SOLUTION
Impossible de faire fonctionner l'aspirateur d'atelier sec et humide.	Absence d'alimentation.	Vérifiez l'état de la source d'alimentation, du cordon, des disjoncteurs, et des fusibles.
	Cordon d'alimentation défectueux.	Débranchez, puis vérifiez l'état du cordon d'alimentation. S'il est endommagé, faites-le réparer par un professionnel.
	Le réservoir collecteur est plein. Vide	lez le réservoir collecteur.
	Le commutateur n'est pas correctement positionné.	Appuyez sur la touche « I » On (Marche) située sur le bloc moteur.
De la poussière s'échappe par le couvercle du moteur.	Absence ou détérioration du filtre à cartouche.	Fixez ou remplacez le filtre à cartouche.
	L'aspirateur a été utilisé pour capter des poussières fines, notamment la poussière de placoplâtre, la suie de cheminée ou les cendres, sans filtre à poussière fine équipé.	Retirez le filtre à cartouche standard, puis installez le filtre à poussières fines approprié.
Efficacité réduite et vibrations du moteur/en vitesse.	Présence d'obstructions dans le suceur ou dans le tuyau ou dans l'entrée du réservoir collecteur. .	Débranchez et assurez-vous que les entrées du suceur, du tuyau et du réservoir collecteur ne sont pas bouchées.
	Le filtre à cartouche est obstrué par des poussières fines.	Retirez le filtre, puis nettoyez-le ou installez un filtre à cartouche neuf.

VUE ÉCLATÉE

Pièce Numéro d'Article Description Quantité
1 Ensemble Brosse À Moteur		1
2 55	1006102 Support de rangement du tuyau 2
3 55	1120118 Logement de filtre 1
4 55	1254103 Filtre à cartouche 1
5 55	51437107 Porte-filtre 1
6 55	1645102 Récepteur De La Poignée De Poussée/Traction 2
7	551741102	Ensemble loquet	2
8 Réservoir collecteur		1
9	551016105	Ensemble orifice d'aspiration	1
10	551271102	Montage Du Drain	1
11	551002110	Bouchon de vidange	1
12	551113107	Semelle Ventouse	1
13	551008123	Ensemble De Roulettes À Verrouillage	1
14	551044118	Ensemble De Roulettes	1
15	551061108	Ensemble De Roues Arrière	2
16	551034112	Axe de roue	1
17	551152114	Chaîne de décharge statique	1
18	551303105	Ensemble De Crochets D'Enroulement Du Cordon	2
19	551061107	Ensemble Poignée De Poussée/Traction	1
20	551736103	Tuyau	1
21	551002117	Diffuseur De Bruit	1
22	551736104	Manche d'extension verrouillable	2
23	551736107	Buse utilitaire verrouillable	1
24	551736106	Embout verrouillable pour brosse à plancher/raclette	1
25	551736105	Suceur Plat verrouillable	1
26	551641102	Sac Collecteur De Poussières	1
27	551002118	Filtre en Mousse pour Déchets Humides	1
28	551303106	Sac De Rangement D'Outils	1

REMARQUE : Un adaptateur est nécessaire pour utiliser les accessoires verrouillables ou les rallonges Vacmaster avec le tuyau à embout à friction. La référence de cet adaptateur est 551736109. Veuillez appeler le service clientèle au 866-384-8432.
