Professional VDK811PW 0201 - Aspirateur Vacmaster - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur à sec et humide, puissance de 1200 W, capacité du réservoir de 30 litres, moteur à deux étages.
Dimensions	Dimensions compactes pour un rangement facile, poids léger pour une manipulation aisée.
Accessoires inclus	Flexible de 2,5 m, plusieurs buses, filtre HEPA, sac à poussière.
Utilisation	Idéal pour le nettoyage de chantiers, garages, et espaces intérieurs. Convient pour les surfaces sèches et humides.
Maintenance	Nettoyage régulier du filtre, vidage du réservoir après chaque utilisation, remplacement du sac à poussière si nécessaire.
Sécurité	Protection contre les surcharges, câble d'alimentation de sécurité, ne pas utiliser sur des surfaces électriques.
Informations générales	Garantie de 2 ans, service client disponible pour assistance technique, consommation énergétique optimisée.

FOIRE AUX QUESTIONS - Professional VDK811PW 0201 Vacmaster

Comment puis-je vider le réservoir de l'aspirateur Vacmaster Professional VDK811PW 0201 ?

Pour vider le réservoir, débranchez l'aspirateur, retirez le couvercle du réservoir en appuyant sur les loquets, puis soulevez le réservoir pour le vider dans une poubelle.

Pourquoi mon aspirateur ne fonctionne-t-il pas ?

Vérifiez si l'aspirateur est bien branché et si la prise fonctionne. Assurez-vous également que le réservoir n'est pas plein et que le filtre n'est pas obstrué.

Comment nettoyer ou remplacer le filtre de l'aspirateur ?

Pour nettoyer le filtre, retirez-le du compartiment, tapotez-le doucement pour enlever la poussière, puis lavez-le à l'eau tiède sans détergent. Pour le remplacer, achetez un filtre compatible et suivez les instructions de montage fournies dans le manuel.

Quels sont les accessoires inclus avec l'aspirateur Vacmaster Professional VDK811PW 0201 ?

L'aspirateur est généralement livré avec un tuyau flexible, plusieurs embouts (tels que brosse pour tapis et suceur plat) et un filtre. Vérifiez l'emballage pour une liste complète des accessoires.

Comment puis-je éviter les mauvaises odeurs de mon aspirateur ?

Pour éviter les mauvaises odeurs, videz régulièrement le réservoir, nettoyez le filtre et assurez-vous que les tuyaux ne sont pas obstrués. Vous pouvez également utiliser des désodorisants spécialement conçus pour les aspirateurs.

Quelle est la capacité du réservoir de l'aspirateur ?

Le réservoir de l'aspirateur Vacmaster Professional VDK811PW 0201 a une capacité de 30 litres.

Comment puis-je résoudre un problème de perte d'aspiration ?

Vérifiez si le filtre est propre, si le tuyau n'est pas obstrué et si le réservoir n'est pas plein. Nettoyez ou remplacez les pièces si nécessaire.

L'aspirateur émet un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un objet bloqué dans le tuyau ou le moteur. Vérifiez et retirez tout obstacle et assurez-vous que le filtre est correctement installé.

Comment stocker l'aspirateur correctement ?

Rangez l'aspirateur dans un endroit sec et frais, en enroulant le cordon autour du support prévu. Assurez-vous que tous les accessoires sont rangés à proximité.

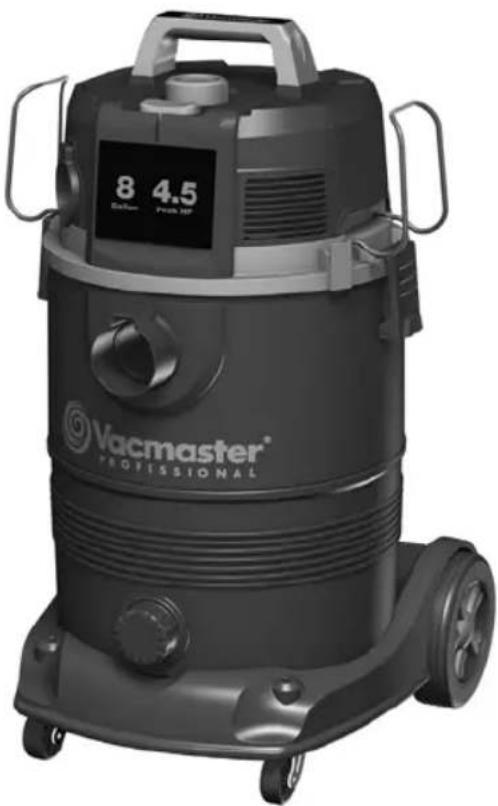

MODE D'EMPLOI Professional VDK811PW 0201 Vacmaster

Manuel d'utilisation

Model No: • N° de modelo • Référence de modèle

VDK811PW 0201

FOR YOUR SAFETY

Lisez et comprenez ce manuel avant toute utilisation de l'appareil. Conservez le présent manuel afin de pouvoir vous y référer ultérieurement.

Replacement Filters &

Accessories available at:

Vacmaster.com

Consignes importantes de sécurité.... 4

Instructions relatives à la double isolation.... 6

Cordons prolongateurs.... 7

Symboles.... 7

Déballage et vérification du contenu du carton.... 8

Instructions relatives au montage général.... 9

Utilisation de l'Aspirateur d'Atelier Sec.... 11

Aspiration de liquides.... 13

Utilisation du souffleur.... 15

Entretien.... 16

Installation et nettoyage du filtre à cartouche.... 17

Installation et nettoyage du filtre en mousse pour matériaux humides.... 18

Dépannage.... 19

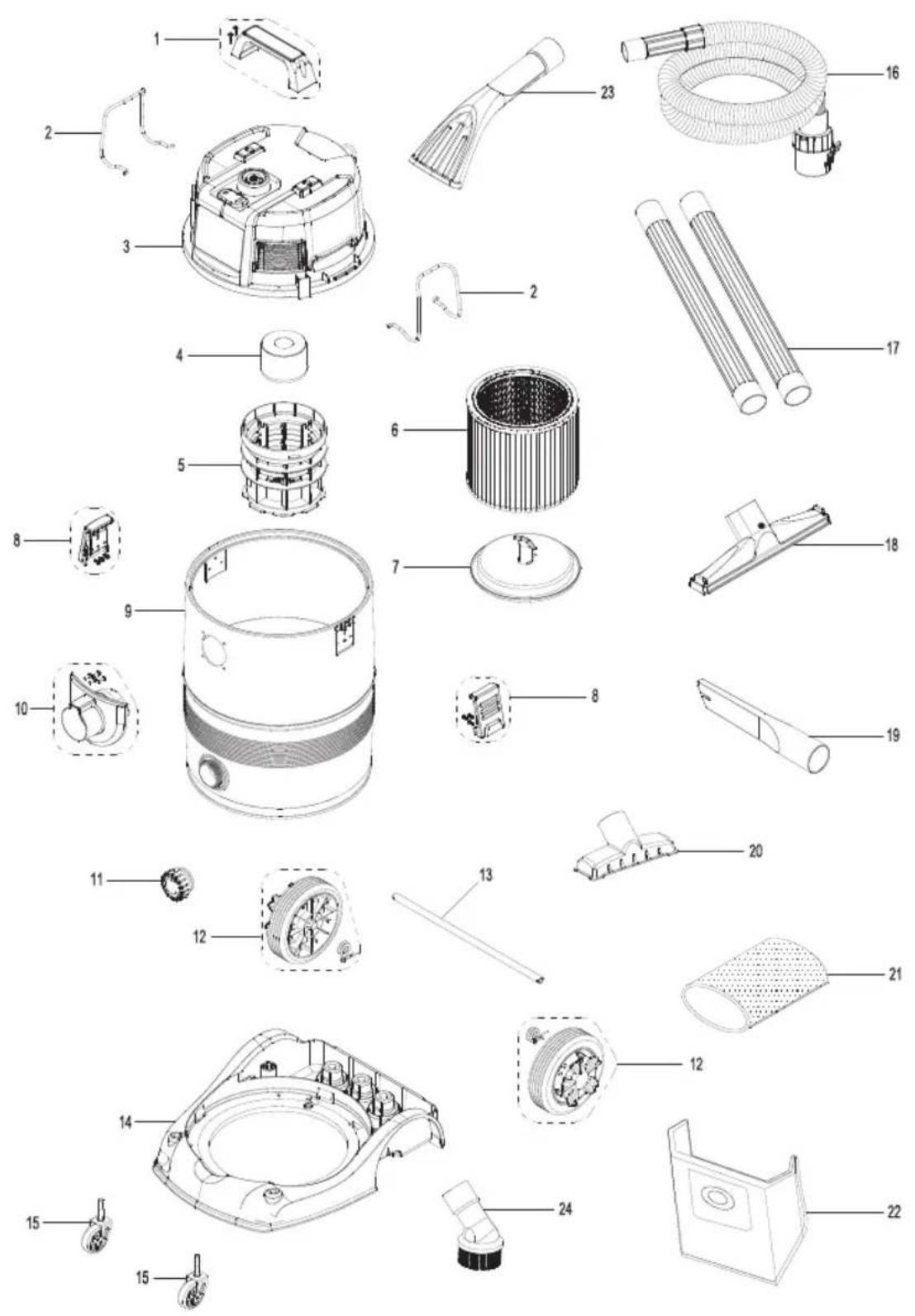

Vue éclatée.... 20

Liste des pièces.... 21

Nous vous remercions pour l'acquisition de cet aspirateur d'atelier sec et humide Vacmaster®. Soyez assuré(e) qu'avec Vacmaster®, vous obtenez un produit de qualité supérieure conçu pour vous offrir des performances optimales. Cet aspirateur est doté de la capacité d'aspirer des poussières et liquides.

INFORMATIONS IMPORTANTES

GALLONS

La «TAILLE DU RÉSERVOIR» correspond au volume réel du réservoir et ne reflète pas la capacité disponible en fonctionnement.

PUISSANCE MAX.

La «PUISSANCE MAXIMALE» est un treme utilisé dans le secteur des aspirateurs pour matières sèches et liquides à des fins de comparaison pour les consommateurs. Il ne désigne pas la puissance opérationnelle d'un aspirateur pour matières sèches et liquides, mais plutôt la puissance du moteur, y compris l'apport d'inertie du moteur, atteinte en laboratoire. En utilisation réelle, les moteurs ne fonctionnent pas à la puissance de chevaux-vapeur en crête indiquée.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES CONSIGNES.

GARANTIE

Nous sommes fiers d'avoir fabriqué un produit durable de qualité supérieure. Ce produit Vacmaster® bénéficie d'une garantie limitée de trois (3) ans contre tous défauts de fabrication et de matériaux, à compter de la date d'achat, dans le cadre d'une utilisation domestique normale. Si le produit est destiné à un usage commercial, industriel ou à des fins de location, une garantie limitée de 90 jours s'applique. Veuillez conserver votre reçu en guise de preuve d'achat. La présente garantie vous donne des droits légaux spécifiques, qui peuvent varier d'un État à l'autre. Si vous avez des questions au sujet de ce produit, appelez le service clientèle au 1-866-384-8432.

Non Couverts par la Garantie :

• Toute pièce devenue inopérante suite à un usage impropre, de la négligence, une utilisation abusive directe ou indirecte, des accidents, un entretien, des réparations ou des modifications incorrects;
• Tous consommables, tels que filtres et accessoires;
• Usure normale de pièces et accessoires, notamment tuyaux, suceurs ou roulettes;
• Détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux intempéries;
• Tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement ou retiré(e);
• Tout produit acheté auprès d'un revendeur non agréé.

CONSIGNES IMPORTANTES DE SÉCURITÉ

VEILLEZ À LIRE ET ASSIMILER TOUTES LES CONSIGNES AVANT TOUTE UTILISATION DU PRÉSENT ASPIRATEUR.

9HXLOOH] OLUH HW DVVLPLOHU OH SUpVHQW PDQXHO G XWLOLVDWLRQ DLQVL TXH WRO DVSLUDWHXU DYDQW WRXWH XWLOLVDWLRQ /D VpFXULWp HVW XQH FRPELQDLVRQ GH IDPLOLDULVDWLRQ DYHF OH IRQFWLRQQHPHQW GH YRWUH DVSLUDWHXU 8WLOLVH] FRQIRUPpPHQW DX[ GHVFULSWLRQV IRXUQLHV GDQV OH SUpVHQW PDQXHO G¶XWLOLVDWLH ULVTXHV GH EOHVVXUHV FRUSRUHOHV RX GH GpWpULRUDWLRQ GH YRWUH DVSLUDWHX accessoires recommandés par le fabricant.

VEUILLEZ CONSERVER LE PRÉSENT MANUEL AFIN DE POUVOIR VOUS Y RÉFERER ULTÉRIEUREMENT.

L'utilisation d'un aspirateur exige le respect de certaines mesures de sécurité élémentaires, notamment les suivantes. Le non-respect des avertissements et consignes ci-dessous peut entraîner des risques d'explosion, d'incendie et/ou de blessures graves.

AVERTISSEMENT :

AFIN DE RÉDUIRE TOUS RISQUES D'INCENDIE,

D'ÉLECTROCUTION OU DE BLESSURES :

1H SDV IDLUH IRQFWLRQQHU O DVSLUDWHXU VDQV VXUYHLOODQFH

1H SDV XWLOLVHU O¶DSSDUHLO SRXU DVSLUHU GHV OLTXLGHV LQÀDPPDEOHV RX FRI GH O¶HVVVHQFH HW QH SDV O¶XWLOLVHU GDQV GHV HQGURLWV R FHV VXEVWDQFH 1H SDV DVSLUHU QL XWLOLVHU FHW DVSLUDWHXU j SUR[LPLWp GH OLTXLGHV LQIO YDSHXUV H[SORVLYHV QRWDPPHQW GH O HVVHQFH RX WRXV DXWUHV FDUEXUDQW EULTXHWV GHV QHWWR\DQWV GHV SHLQWXUHV j EDVH G KXLOH GX JD] QDWXUF SRXVVLqUHV H[SORVLYHV WHOHV TXH OD SRXVVLqUH GH FKDUERQ OD SRXVVLqUI poussière de céréales ou la poudre à canon. Les étincelles à l'intérieur du moteur peuvent GpFOHQFKHU GHV YDSHXUV RX SRXVVLqUHV LQÀDPPDEOHV

\$¿Q GH UpGXLUH OHV ULVTXHV SRXU OD VDQWp SURYHQDQW GHV YDSHXUV RX SRX GH PDWLqUHV WR[LTXHV

1H SDV XWLOLVHU QL HQWUHSRVHU O¶DVSLUDWHXU j SUR[LPLWp GH PDWpULDX[ GDQ 1H SDV DVSLUHU GH PDWLqUHV HQ FRPEXVWLRQ RX TXL GpJDJHQW GH OD IXPpH FLJDUHWWHV GHV DOOXPHWWHV RX GHV FHQGUHV FKDXGHV

- QH SDV H[SRVHU j OD SOXLH 9HLOOH] j OH UDQJHU j O LQWpULHXU (Q FDV GH G\VIRQFWLRQQHPHQW GH FKXWH GH GpWpULRUDWLRQ G¶DEDQGRQ j O' GDQV GH O¶HDX GH O¶DVSLUDWHXU UDPHQH] FHOXL FL j XQ FHQWUH GH UpSDUDV 1H SDV GpEUDQFKHU O¶DSSDUHLO HQ WLUDQW VXU OH FRUGRQ 3RXU GpEUDQFKHU ¿FKH SDV OH FRUGRQ

1H SDV XWLOLVHU O DSSDUHLO VL OH FRUGRQ RX OD ¿FKH HVW HQGRPPDJp H 1H SDV WLUHU QL SRUWHU O DSSDUHLO HQ XWLOLVDQW OH FRUGRQ 1H SDV XWL SRXU IHUPHU XQH SRUWH HW QH SDV O HQURXOHU DXWRXU GH ERUGV FRXSDQWV F 0DLQWHQH] OH FRUGRQ j O¶pFDUW GH WRXWHV VXUIDFHV FKDXGHV

- Ne pas faire passer l'aspirateur sur le cordon.

1H SDV PDQLSXOHU OD ¿FKH G¶DOLPHQWDWLRQ RX O¶DVSLUDWHXU DYHF GHV PDLQV 1H SDV XWLOLVHU VDQV OH VDF j SRXVVLqUHV HW RX OHV ¿OWUHV HQ SODFH 1H SDV SHUPHWWUH TXH O¶DSSDUHLO VRLW XWLOLVp FRPPH XQ MRXHW 6R\H] WUq' GHV HQIDQWV RX VL GHV HQIDQWV VH WURXYHQW j SUR[LPLWp

\$¿Q GH UpGXLUH OHV ULVTXHV GH EOHVVXUHV SURYRTXpHV SDU XQ GpPDUUDJH DFF OH FRUGRQ G¶DOLPHQWDWLRQ DYDQW OH FKDQJHPHQW RX OH QHWWR\DJH GX ¿OWUH 1H SDV ODLVVHU O¶DVSLUDWHXU EUDQFKp 3HQVH] j OH GpEUDQFKHU GH OD SULVH pas ou avant de le réparer ou de l'entretenir.

&RXSH] WRXWHV OHV FRPPDQGHV GH O¶DSSDUHLO DYDQW GH OH GpEUDQFKHU 'pEUDQFKH] OH SURGXLW DYDQW GH UDFFRUGHU RX GH GpWDFKHU OH WX\DX RX WI

• N'introduire aucun objet dans les orifices de l'appareil. Ne pas utiliser l'appareil si un orifice est bouché. Faites en sorte que les orifices ne soient pas encombrés de poussières, peluches, cheveux ou de toute autre objet susceptible de gêner la circulation de l'air.
• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à l'écart des orifices et des pièces mobiles.
• Faites très attention lorsque vous nettoyez des escaliers.
• Utilisez cet appareil exclusivement conformément aux descriptions fournies dans le présent manuel d'utilisation. Utilisez exclusivement les accessoires recommandés par le fabricant.
• Cet aspirateur est livré doté d'une double isolation. Utilisez exclusivement des pièces de rechange identiques aux pièces d'origine. Voir la section « INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION ».

ATTENTION : Afin de réduire tous risques de blessures dues à des pièces mobiles, nchez l'appareil avant de procéder à sa réparation.

AVERTISSEMENT : Afin de réduire tous risques d'électrocution, débranchez

l'appareil avant de procéder à son nettoyage ou à sa réparation.

Lorsque vous utilisez l'aspirateur en guise de souffleur :

• Orientez le rejet d'air vers la zone de travail exclusivement.
• Ne pas utiliser l'Aspirateur D'Atelier Sec Et Humide en guise de pulvérisateur.
• Ne pas orienter le rejet d'air vers les personnes se trouvant à proximité.
• Tenez les enfants à l'écart lors du soufflage.
• Portez des lunettes de sécurité.

VEUILLEZ CONSERVER LES PRÉSENTES CONSIGNES

Conçu pour une utilisation domestique exclusivement

INSTRUCTIONS RELATIVES À LA DOUBLE ISOLATION

Cet Aspirateur D'Atelier Sec Et Humide est doté d'une double isolation, ce qui élimine le besoin d'un système de mise à la terre distinct. Utilisez exclusivement des pièces de rechange identiques aux pièces d'origine. Veuillez lire les instructions d'entretien ou de réparation des Aspirateurs D'Atelier Secs Et Humides à double isolation avant de procéder à tous travaux d'entretien ou de réparation. Utilisez cet aspirateur conformément aux descriptions fournies dans le présent manuel. Respectez les avertissements suivants qui sont apposés sur le boîtier du moteur de votre aspirateur.

DOUBLE ISOLATION : MISE À LA TERRE NON NÉCESSAIRE : LORS DE L'ENTRETIEN OU DE LA RÉPARATION DU PRODUIT, UTILISEZ EXCLUSIVEMENT DES PIÈCES DE RECHANGE IDENTIQUES AUX PIÈCES D'ORIGINE.

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D'ÉLECTROCUTION : NE PAS EXPOSER CE PRODUIT À LA PLUIE. VEILLEZ À LE RANGER À L'INTÉRIEUR.

AVERTISSEMENT : POUR VOTRE PROPRE SÉCURITÉ, VEILLEZ À LIRE ET À ASSIMILER LE MANUEL D'UTILISATION. NE PAS FAIRE FONCTIONNER L'APPAREIL SANS SURVEILLANCE. NE PAS ASPIRER DE CENDRES CHAUDES, DE CHARBONS OU TOUS AUTRES MATÉRIAUX TOXIQUES, INFLAMMABLES OU DANGEREUX. NE PAS UTILISER EN PRÉSENCE DE LIQUIDES OU DE VAPEURS EXPLOSIVES.

ATTENTION : NE PAS ASPIRER DE LA POUSSIÈRE DE PLACOPLÂTRE, DE LA SUIE OU DES CENDRES DE CHEMINÉE À L'AIDE D'UN FILTRE POUR MATÉRIAUX HUMIDES/À POUSSIÈRE ORDINAIRES. CE TYPE DE POUSSIÈRE EST TRÈS FIN ET NE PEUT ÊTRE CAPTURÉ PAR LE FILTRE ET RISQUE D'ENDOMMAGER LE MOTEUR. LORSQUE VOUS ASPIREZ DES POUSSIÈRES FINES UTILISEZ UN FILTRE À POUSSIÈRES FINES.

AVERTISSEMENT : ENTRETIEN OU RÉPARATION DE L'ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION AVEC UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION, DEUX SYSTÈMES D'ISOLATION SONT PRÉVUS À LA PLACE DE LA MISE À LA TERRE. AUCUNE MISE À LA TERRE N'EST FOURNIE SUR UN APPAREIL À DOUBLE ISOLATION ET IL NE CONVIENT PAS D'EN AJOUTER UNE. LA RÉPARATION D'UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION REQUIERT UNE PRUDENCE EXTRÊME ET UNE BONNE CONNAISSANCE DU SYSTÈME; ELLE DOIT DONC ÊTRE EXCLUSIVEMENT EFFECTUÉE PAR UN PERSONNEL D'ENTRETIEN QUALIFIÉ. LES PIÈCES DE RECHANGE D'UN ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION DOIVENT ÊTRE IDENTIQUES AUX PIÈCES REMPLACÉES. VOTRE ASPIRATEUR D'ATELIER SEC ET HUMIDE À DOUBLE ISOLATION PORTE LA MENTION « DOUBLE ISOLATION », ET LE SYMBOLE ☐ (CARRÉ DANS UN CARRÉ) PEUT ÉGALEMENT ÊTRE GRAVÉ SUR L'APPAREIL.

CORDONS PROLONGATEURS

Lors de l'utilisation d'un cordon prolongateur avec votre Aspirateur D'Atelier Sec Et Humide, veuillez consulter le tableau suivant afin de déterminer le calibre du câble A.W.G. requis. Avant d'utiliser l'aspirateur, assurez-vous que le cordon d'alimentation et le cordon prolongateur sont en bon état de fonctionnement. Effectuez toute réparation ou tout remplacement avant d'utiliser l'aspirateur. Utilisez exclusivement des cordon prolongateurs conçus pour une utilisation à l'extérieur.

		Longueur du cordon prolongateur
120V		25 pieds(7,62 m)	50 pieds(15,24 m)	100 pieds(30,48 m)	150 pieds(45,72 m)
Ampérage		A.W.G. Calibre du câble
Plus de Pas plus de
0 6 18 16 16 14
6	1	0		1	8
10 12 16 16 14 12
12 16 14 12		Déconseillé

SYMBOLES

Les termes de mise en garde suivants et leur signification visent à expliquer le degré de risque associé à cet appareil.
SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER	Indique une situation de danger immédiat qui, si elle n'est pas évitée, provoquera des blessures graves, voire la mort.
	AVERTISSEMENT	Indique une situation de danger potentiel qui, si elle n'est pas évitée, peut provoquer des blessures graves, voire la mort.
	ATTENTION	Indique une situation de danger potentiel qui, si elle n'est pas évitée, pourrait provoquer des blessures mineures ou modérées.
	REMARQUE	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

DÉBALLAGE ET VÉRIFICATION DU CONTENU DU CARTON

A

Retirez tout le contenu de la boîte. Retirez le bloc-moteur, puis videz tout le contenu du réservoir collecteur. Assurez-vous que tous les éléments qui figurent sur la liste du contenu de la boîte en carton sont bien présents.

Liste du Contenu de la Boîte en Carton :

Clé Description.....Qté.
A Ensemble Aspirateur.... 1
B Manche.... 1
C Tuyau....1
D Tubes de rallonge.... 2
E Brosse À Planchers/Suceur-
Racloir....1
F Suceur à usages multiples...... 1
G Suceur Plat.... 1
H Sac de récupération de poussières 1
I Buse pour voiture.... 1
J Brossé à poussière ronde...... 1
K Filtre A Cartouche.... 1
L Porte-filtre.... 1
M Filtre en mousse pour déchets hu
mides....1
N Cache-moyeu.... 2
O Rondelle.... 4
P Goupille de retenue de roue...... 2
Q Essieu.... 1
R Roue arrière.... 2
S Roulette avant.... 2
T 2 Vis (Sac).... 1
U Supports de rangement du tuyau... 2
V Manuel d'utilisation.... 1

REMARQUE : Diamètre du tuyau et des

accessoires de cet aspirateur : 1-7/8 po (47.6 mm).

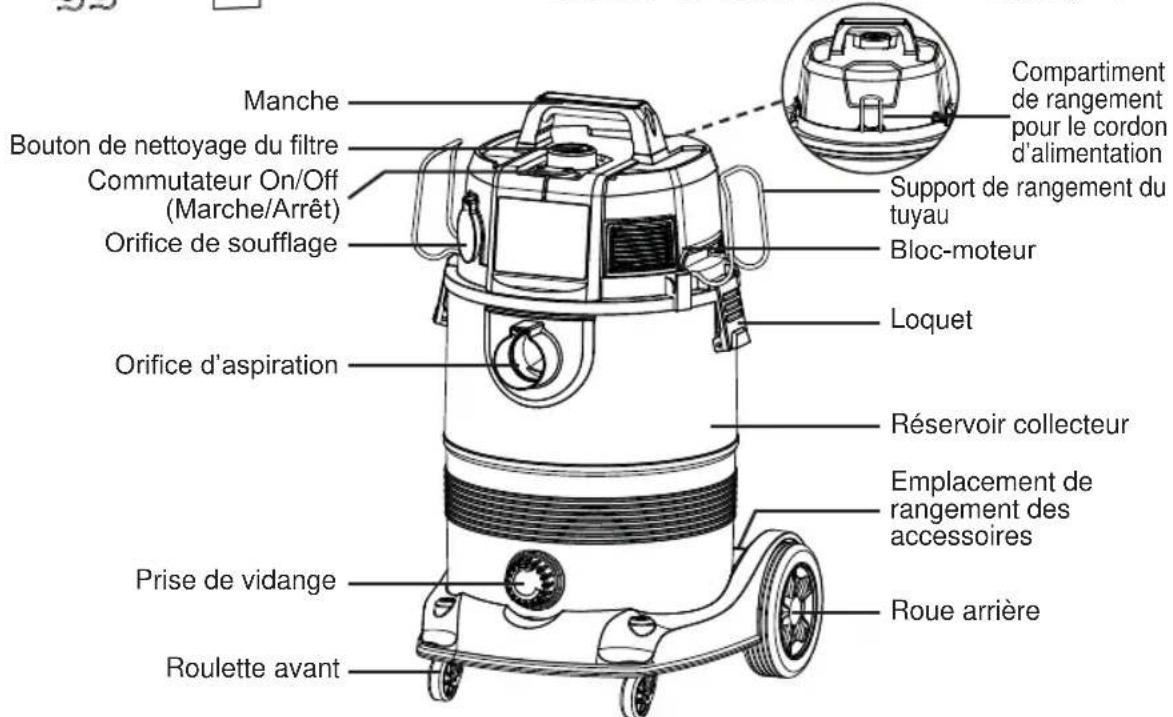

Manche Bouton de nettoyage du filtre Commutateur On/Off (Marche/Arrêt) Orifice de soufflage Orifice d'aspiration Prise de vidange Roulette avant Compartiment de rangement pour le cordon d'alimentation Support de rangement du tuyau Bloc-moteur Loquet Réservoir collecteur Emplacement de rangement des accessoires Roue arrière

Un tournevis Phillips est nécessaire.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Dégagez les loquets (Illustration 2).
3. Soulevez le bloc-moteur pour le détacher du réservoir collecteur (Illustration 3).
4. Retirez le contenu de l'intérieur du réservoir collecteur. Assurez-vous que vous disposez de tout le contenu énuméré en page 8 (Illustration 4).
5. Retournez le réservoir collecteur et insérez les deux roulettes avant dans les fentes et exercez une pression jusqu'à ce qu'elles s'enclenchent (Illustration 5).
6. Insérez l'essieu dans le logement destiné aux roues arrière de la base. Insérez une rondelle sur l'essieu, puis la roue arrière et une autre rondelle. Insérez la goupille de retenue de roue dans le trou situé à l'extrémité de l'essieu pour maintenir le tout en place. Emboîtez le cachemoyeu sur la roue. Répétez les mêmes étapes pour l'autre côté de l'essieu (Illustration 6).
7. Positionnez le support de rangement du tuyau ainsi qu'illustré. Exercez une pression sur

les côtés ouverts du support de rangement du tuyau vers l'intérieur. Insérez le support de rangement du tuyau dans le canal situé à l'avant de la brosse à moteur, juste au-dessus du bord supérieur du réservoir. Assurez-vous que le support est solidement fixé en place ainsi qu'illustré par l'Illustration 9. Ensuite, exercez une pression sur l'autre support de rangement du tuyau, puis insérez-le dans le canal correspondant en vous assurant qu'il est solidement fixé (Illustrations 7 à 10).

1. Insérez le manche dans les fentes situées dans la partie supérieure du bloc-moteur, puis fixez-le à l'aide des vis fournies. Ne pas serrer excessivement les vis (Illustration 11).
2. Votre aspirateur est livré prêt pour l'aspiration de poussières. Si le filtre à cartouche n'est pas installé, reportez-vous à la page 17 pour trouver les instructions d'installation (Illustrations 12 et 13).
3. En option : Pour améliorer la filtration des poussières, montez la bride du sac de récupération de poussières sur l'orifice d'entrée, en veillant à ne pas endommager le sac (Illustration 14).

REMARQUE : Le sac collecteur de poussières est conçu pour le ramassage de déchets secs exclusivement.

1. Pour effectuer un nettoyage par aspiration de matériaux humides, retirez le filtre à cartouche, puis installez le filtre en mousse pour matériaux humides fourni (Illustration 15). Voir la page 18 pour consulter les instructions relatives à l'installation du filtre en mousse pour matériaux humides.
2. Replacez le bloc-moteur sur le réservoir collecteur en alignant la partie supérieure sur les loquets, puis enclenchez-la en place (Illustration 16).
3. Insérez l'extrémité à verrouillage du tuyau dans l'orifice d'aspiration du réservoir collecteur, puis verrouillez-la en place (Illustration 17).
4. Choisissez l'accessoire souhaité, puis insérez-le à l'extrémité du tuyau ou du tube-rallonge (Illustration 18).

FICHE POLARISÉE

Pour réduire tous risques d'électrocution, cet appareil est équipé d'une fiche polarisée (une lame est plus large que l'autre). Il n'y a qu'une façon d'insérer la fiche dans une prise polarisée. Si la fiche ne s'insère pas entièrement dans la prise, inversez la fiche. Si elle ne s'insère toujours pas correctement, contactez un électricien qualifié afin qu'il installe une prise adaptée. Ne modifiez en aucun cas la fiche. La double isolation ☐ élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre et d'un système d'alimentation avec mise à la terre.

UTILISATION DE L'ASPIRATEUR D'ATELIER SEC

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Votre aspirateur d'atelier sec et humide est livré avec le filtre à cartouche préinstallé. Afin de préparer votre aspirateur pour aspiration de poussières, assurez-vous que le filtre à cartouche recouvre entièrement le logement du filtre contre le bloc-moteur. Pour les instructions relatives à l'installation, veuillez consulter la page 17 (Illustrations 2 et 3).
3. Placez le support de filtre au-dessus du filtre à cartouche, puis serrez-le en tournant la poignée du support dans le sens des aiguilles d'une montre (Illustration 4).
4. En option : Pour améliorer la filtration des poussières, montez la bride du sac de récupération de poussières sur l'orifice d'entrée, en veillant à ne pas endommager le sac (Illustration 5).

REMARQUE : Le sac collecteur de poussières est conçu pour le ramassage de déchets secs exclusivement.

1. Replacez le bloc-moteur sur le réservoir collecteur, puis fixez-la en place à l'aide des loquets (Illustration 6).

INSTRUCTIONS D'UTILISATION : ASPIRATION DE POUSSIÈRES

1. Insérez l'extrémité à verrouillage du tuyau dans l'orifice d'aspiration du réservoir collecteur, puis verrouillez-la en place.
2. Choisissez l'accessoire souhaité, puis insérez-le à l'extrémité du tuyau ou du tube-rallonge (Illustration 7).
3. Assurez-vous que le commutateur On/Off (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 8 et 9).
4. Mettez l'aspirateur en marche en positionnant le commutateur sur « I » (Marche), puis commencez à aspirer (Illustration 10).
5. Au terme de l'aspiration, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant.

$$ O = O F F (A r r \hat {e} t) \quad I = O N (M a r c h e) $$

NE PAS UTILISER LE FILTRE À CARTOUCHE POUR L'ASPIRATION DE LIQUIDES. NE PAS UTILISER LE SAC COLLECTEUR POUR L'ASPIRATION DE LIQUIDES.

NETTOYAGE DU FILTRE

IMPORTANT : N'effectuez l'opération de nettoyage du filtre que lorsque le filtre à cartouche est installé.

Cet aspirateur est équipé d'un système de nettoyage du filtre intégré pour améliorer l'efficacité du ramassage de la poussière. Pour utiliser la fonction de nettoyage intégré du filtre, suivez les instructions ci-dessous.

1. Positionnez l'extrémité de l'embout du tuyau sur la surface plane du bloc-moteur. Assurez-vous que l'extrémité de l'embout du tuyau est correctement scellée.
2. Positionnez le commutateur On/Off (Marche/Arrêt) sur « I » ON (Marche).
3. Appuyez sur le bouton de nettoyage du filtre et maintenez-le enfoncé pendant 3 à 4 secondes (Illustration 11).
4. Répétez l'étape 3 deux fois de plus.

ASPIRATION DE LIQUIDES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant. Assurez-vous que le réservoir collecteur est propre et exempt de poussières et de saletés (Illustration 1).
2. Retirez le filtre à cartouche, puis installez avec précaution le filtre en mousse pour matériaux humides au-dessus du logement du filtre, puis replacez le bloc-moteur sur le réservoir collecteur (Illustration 2). Pour consulter les instructions relatives à l'installation du filtre en mousse pour matériaux humides, veuillez consulter la page 18.

NE PAS UTILISER LE FILTRE À CARTOUCHE POUR L'ASPIRATION DE LIQUIDES. NE PAS UTILISER LE SAC COLLECTEUR POUR L'ASPIRATION DE LIQUIDES.

INSTRUCTIONS D'UTILISATION : ASPIRATION DE LIQUIDES

1. Choisissez l'accessoire souhaité, puis insérez-le à l'extrémité du tuyau ou du tube-rallonge (Illustration 3).
2. Assurez-vous que le commutateur On/Off (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 4 et 5).
3. Mettez le moteur en marche en positionnant d'une pichenette le commutateur sur « I » ON

(Marche) (Illustration 6).

1. Au terme de l'aspiration, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant.
2. Après utilisation, videz le réservoir collecteur en dévissant le bouchon de vidange. Videz les liquides dans un récipient approprié ou dans un égout (Illustration 7). Une fois le réservoir collecteur nettoyé et séché, remettez le bouchon de vidange en place sur le réservoir collecteur.

IMPORTANT! Lors de l'aspiration d'importantes quantités de liquides, ne pas plonger le suceur entièrement dans le liquide. Laissez un espace au bout de l'ouverture du suceur afin de permettre l'entrée d'air. L'appareil dispose d'une vanne à flotteur qui arrête l'aspiration lorsque le réservoir collecteur atteint sa capacité maximale. Vous remarquerez une accélération de la vitesse du moteur. Dans ce cas, mettez hors tension la machine, débranchez-la de la source d'alimentation électrique, puis videz le liquide dans un récipient ou un système d'évacuation approprié. Pour continuer à passer l'aspirateur, remontez le réservoir collecteur avec le bouchon de vidange en place. Après l'aspiration de matériaux humides, éteignez l'appareil puis retirez la fiche de la source d'alimentation. Videz le réservoir collecteur, nettoyez et séchez l'intérieur et l'extérieur avant de ranger l'aspirateur.

NE PAS OUBLIER! Vous devez retirer le filtre en mousse pour déchets humides après aspiration de déchets humides. Ensuite, installez un filtre à cartouche avant de procéder à nouveau à l'aspiration de déchets secs.

UTILISATION DU SOUFFLEUR

Cet Aspirateur D'Atelier Sec Et Humide est doté de capacités de soufflage. Pour utiliser la fonction souffleur, veuillez respecter les instructions énumérées ci-après.

AVERTISSEMENT : TOUJOURS PORTER DES LUNETTES DE PROTECTION CONFORMES À LA NORME ANSI Z87.1 (OU AU CANADA, CSAZ94.3) AVANT D'UTILISER LE SOUFFLEUR.

ATTENTION : VEILLEZ À CE QUE LES DÉBRIS NE SOIENT PAS SOUFFLÉS VERS LES PERSONNES SE TROUVANT À PROXIMITÉ.

AVERTISSEMENT : PORTEZ UN MASQUE ANTI-POUSSIÈRES SI LE SOUFFLAGE CRÉE DES POUSSIÈRES SUSCEPTIBLES D'ÊTRE INHALÉES.

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Assurez-vous que le réservoir collecteur est vide avant d'utiliser l'aspirateur en guise de souffleur. Retirez toutes les poussières ou tous les débris du réservoir collecteur et du tuyau.
3. Retirez le tuyau de l'orifice d'aspiration.
4. Insérez l'extrémité de verrouillage du tuyau dans l'orifice de soufflage situé sur le côté du bloc-moteur et verrouillez en place (Illustration 2).
5. Choisissez l'accessoire souhaité, puis insérez-le à l'extrémité du tuyau (Illustration 3).
6. Assurez-vous que le commutateur On/Off (Marche/Arrêt) est positionné sur « O » OFF (Arrêt) avant de brancher le cordon d'alimentation à la prise de courant. Branchez le cordon d'alimentation à la prise de courant (Illustrations 4 et 5).
7. Avant de mettre l'aspirateur en marche (ON), tenez fermement l'extrémité libre du tuyau. Mettez le moteur en marche en positionnant d'une pichenette le commutateur sur « I » ON (Marche) (Illustration 6).
8. Au terme du soufflage, positionnez d'une pichenette le commutateur On/Off (Marche/Arrêt) sur « O » (OFF [Arrêt]), puis débranchez le cordon d'alimentation de la prise de courant.

ENTRETIEN

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Appuyez sur le collier de serrage et débranchez le tuyau de l'aspirateur (Illustration 2).
3. Desserrez les loquets, puis retirez le bloc-moteur du réservoir collecteur (Illustration 3). Placez la brosse à moteur à l'envers sur une surface souple et propre.
4. Éliminez toutes les saletés ou tous les débris du réservoir collecteur et du tuyau dans un contenant à déchets approprié (Illustration 4).
5. Nettoyez ou remplacez les filtres.
6. Contrôlez le tuyau, les accessoires et le cordon d'alimentation afin de vous assurer qu'ils ne sont pas endommagés.
7. Replacez le bloc-moteur sur le réservoir collecteur, puis fixez les loquets.

IMPORTANT! Nettoyez ou remplacez le filtre régulièrement afin d'en obtenir des performances optimales. UTILISEZ TOUJOURS LE FILTRE À CARTOUCHE POUR EFFECTUER TOUTE ASPIRATION DE POUSSIÈRES. En cas d'utilisation de la machine sans le filtre, cela peut entraîner la surchauffe du moteur et la perte du droit à la garantie. Gardez toujours à portée de main des filtres de rechange.

REMARQUE! Les filtres fournis ont été conçus avec du matériel de haute qualité destiné à bloquer les petites particules de poussière. Le filtre à cartouche doit être utilisé exclusivement pour l'aspiration de poussières. Un filtre à cartouche pour poussières est requis pour l'aspiration de poussières. Si le filtre à cartouche est humide, il se bouchera rapidement et sera difficile à nettoyer. Manipulez le filtre avec précaution lorsque vous le retirez pour le nettoyer ou le remplacer. Vérifiez l'état des filtres afin de détecter des signes d'usure ou de petits trous éventuels. Un petit trou peut laisser passer la poussière à travers le filtre. N'utilisez pas de filtre trouvé ou déchiré, remplacez-le immédiatement.

RANGEMENT

Avant de ranger votre aspirateur, le réservoir collecteur doit être vidé et nettoyé. Le cordon doit être enveloppé puis accroché au rangement du tuyau. Le tuyau et les accessoires doivent être nettoyés et rangés de manière à être facilement accessibles en cas de besoin. Rangez l'aspirateur d'atelier sec et humide à l'intérieur.

RÉPARATIONS

Les réparations de cet aspirateur d'atelier sec et humide doivent être effectuées exclusivement par du personnel de service qualifié à l'aide exclusivement de pièces de rechange identiques aux pièces d'origine.

INSTALLATION ET NETTOYAGE DU FILTRE À CARTOUCHE

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Retirez le bloc-moteur, puis placez-la à l'envers.
3. Installez le filtre à cartouche sur la cage du filtre en vous assurant que la cage est entièrement recouverte, l'extrémité plate du filtre étant orientée vers le bloc-moteur. Poussez délicatement le filtre jusqu'à ce qu'il s'arrête contre le bloc-moteur (Illustrations 2 et 3).
4. Placez le support du filtre au-dessus du filtre à cartouche, par-dessus la lèvre surélevée, puis serrez-le en le tournant dans le sens des aiguilles d'une montre; ne pas serrer excessivement (Illustrations 4 et 5).
5. Replacez le bloc-moteur sur le réservoir collecteur.

RETRAIT ET NETTOYAGE DU FILTRE À CARTOUCHE

1. Déverrouillez, puis retirez le support du filtre en tournant la poignée du support dans le sens inverse des aiguilles d'une montre (Illustration 6).
2. Avec le bloc-moteur retiré et renversé, retirez avec précaution le filtre à cartouche du logement du filtre (Illustration 7).
3. Nettoyez le filtre à cartouche en le tapant doucement ou en éliminant la poussière à l'aide d'une brosse. Le nettoyage ne doit pas être effectué à l'intérieur dans des pièces d'habitation. Un nouveau filtre est recommandé pour une performance optimale.
4. Installez le filtre nettoyé ou neuf ainsi qu'illustré ci-dessus aux étapes 2 à 4 de la section Installation Du Filtre À Cartouche.

INSTALLATION ET NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Assurez-vous que le cordon d'alimentation est débranché de la prise de courant (Illustration 1).
2. Retirez le bloc-moteur, puis placez-la à l'envers. Suivez les instructions relatives au retrait du filtre à cartouche en page 17.
3. Faites glisser délicatement le filtre en mousse pour matériaux humides pour le poser au-dessus du logement du filtre en vous assurant que le logement est entièrement recouvert (Illustrations 2 et 3).
4. Placez le bloc-moteur sur le réservoir collecteur.

NETTOYAGE DU FILTRE EN MOUSSE POUR MATÉRIAUX HUMIDES

1. Avec le bloc-moteur retiré et renversé, retirez avec précaution le filtre en mousse pour déchets humides (Illustration 4).
2. Utilisez une solution d'eau et de savon doux pour laver le filtre en mousse pour matériaux humides, puis rincez-le à l'eau propre (Illustration 5).
3. Laissez le filtre humide sécher complètement à l'air avant de le ranger ou de l'installer sur la cage du filtre.

DÉPANNAGE

AVERTISSEMENT : AFIN DE RÉDUIRE TOUS RISQUES D'ÉLECTROCUTION, RANCHEZ L'APPAREIL AVANT DE PROCÉDER À SON DÉPANNAGE.

PROBLÈME CAUSE	E POSSIBLE SOLUTION
Impossible de faire fonctionner l'aspirateur d'atelier sec et humide.	Absence d'alimentation.	Vérifiez l'état de la source d'alimentation, du cordon, des disjoncteurs, et des fusibles.
	Cordon d'alimentation défectueux.	Débranchez, puis vérifiez l'état du cordon d'alimentation. S'il est endommagé, faites-le réparer par un professionnel.
	Le réservoir collecteur est plein. Vide	ez le réservoir collecteur.
	Le commutateur n'est pas correctement positionné.	Appuyez sur la touche « I » On (Marche) située sur le bloc-moteur.
De la poussière s'échappe par le couvercle du moteur.	Absence ou détérioration du filtre à cartouche.	Fixez ou remplacez le filtre à cartouche.
	L'aspirateur a été utilisé pour ramasser de la poussière fine, notamment de la poussière de placoplâtre, de la suie ou des cendres de cheminée, sans qu'un filtre à poussière fine n'en soit équipé.	Retirez le filtre à cartouche standard, puis installez le filtre à poussières fines approprié.
Efficacité réduite et vibrations du moteur/en vitesse.	Présence d'obstructions dans le suceur ou dans le tuyau ou dans l'entrée du réservoir collecteur.	Débranchez et assurez-vous que les entrées du suceur, du tuyau et du réservoir collecteur ne sont pas bouchées.
	Le filtre à cartouche est obstrué par des poussières fines.	Retirez le filtre, puis nettoyez-le ou installez un filtre à cartouche neuf.
L'opération de nettoyage du filtre échoue.	Fuite d'air à l'extrémité du tuyau.	Veillez à ce que l'extrémité du tuyau soit parfaitement étanche.
	Le capuchon de drainage n'est pas serré.	Remettre en place le bouchon de vidange et le serrer correctement.
	Le filtre à cartouche doit être remplacé.	Remplacer par une nouvelle cartouche filtrante.

VUE ÉCLATÉE

Pièce	Numéro de la partie Description Quantité
1 55	1620101 Ensemble poignée	1
2 55	1510102 Support de rangement du tuyau	2
3 Ensemble bloc-moteur	1
4 55	1005103 Flotteur	1
5 55	1436113 Logement de filtre	1
6	551254103	Filtre à cartouche	1
7	551437107	Porte-filtre	1
8 55	1767102	Ensemble loquet	2
9		Réservoir collecteur	1
10	551767103	Ensemble orifice d'aspiration	1
11	551288101	Bouchon de vidange	1
12	551767104	Ensemble de roues arrière	2
13	551017119	Essieu	1
14	551018107	Ensemble de la base	1
15	551026120	Roulette avant	2
16	551620106	Tuyau	1
17	551001121 Tubes de rallonge	2
18	551011110	Brosse À Planchers/Suceur-Racloir	1
19	551109125	Suceur Plat	1
20	551011109	Suceur à usages multiples	1
21	551002118	Filtre en mousse pour déchets humides	1
22	551767105	Sac de récupération de poussières	1
23	551390103	Buse pour voiture	1
24	551001116 Brosse à poussière ronde	1
