Type de produit	Réfrigérateur-congélateur encastrable
Marque	Hoover-Grepa
Modèle	HGBC 3150
Dimensions (L x P x H)	560 x 650 x 1772 mm
Poids	Non spécifié
Alimentation électrique	230 V / 50 Hz
Classe climatique	Non spécifié
Capacité de congélation maximale	Indiquée sur la plaque signalétique
Réfrigérant	Non spécifié
Panneau de commande	Électronique, situé sur la porte du freezer
Réglage de température	Freezer : touches +/- ; Réfrigérateur : bouton thermostat (0-7)
Fonction Super (congélation rapide)	Oui, activable via le panneau, durée max 50h
Alarme visuelle	Témoin rouge si température freezer > -7°C
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel, lorsque couche de givre > 3mm
Inversion du sens d'ouverture	Oui, procédure décrite dans la notice
Installation encastrable	Oui, avec kit de couplage des portes
Compresseur	Double ou simple selon version
Indice de réparabilité	Non spécifié

FOIRE AUX QUESTIONS - HGBC 3150 Hoover-Grepa

Comment allumer le freezer du HGBC 3150 ?

Ouvrez la porte supérieure et appuyez sur la touche (1) du panneau de commande. Si aucune température ne s'affiche, appuyez sur cette touche pour allumer le freezer.

Comment régler la température du congélateur ?

Utilisez les touches (2) pour diminuer et (3) pour augmenter la température. Les LED indiquent le niveau : plus il y a de LED allumés et plus leur intensité est forte, plus la température est basse.

Comment activer la fonction Super pour congélation rapide ?

Appuyez plusieurs fois sur la touche (2) jusqu'à ce que tous les LED soient à forte intensité, puis appuyez à nouveau jusqu'à ce que le témoin orange s'allume. La fonction dure 50 heures maximum.

Pourquoi le témoin rouge d'alarme est-il allumé ?

Le témoin rouge s'allume quand la température du freezer est de -7°C ou plus. Il s'éteint automatiquement quand la température descend en dessous de -8°C.

Comment dégivrer le congélateur ?

Dégivrez lorsque la couche de givre dépasse 3 mm d'épaisseur. Utilisez le levier d'évacuation d'eau fourni. Ne pas utiliser d'outils tranchants.

Comment inverser le sens d'ouverture des portes ?

Retirez la tige et la douille de la traverse supérieure, démontez les portes, déplacez le gond inférieur droit vers la gauche, puis remontez les gonds et les portes de bas en haut. Consultez la notice pour les détails.

Quelle est la hauteur libre nécessaire pour l'installation encastrable ?

L'appareil mesure environ 1772 mm de haut. Pour une installation encastrée, prévoyez un espace d'au moins 50 mm entre le haut de la colonne et le plafond pour la circulation d'air.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil, retirez les aliments et les clayettes. Nettoyez l'intérieur avec un chiffon humide et du détergent doux. Rincez et séchez. Nettoyez régulièrement la conduite d'évacuation d'eau.

Que faire en cas de coupure de courant ?

Une fois le courant rétabli, rallumez le freezer en appuyant sur la touche (1). Si l'appareil était éteint, la carte électronique mémorise les réglages précédents.

Où se trouve la plaque signalétique du HGBC 3150 ?

La plaque signalétique se trouve à l'intérieur du réfrigérateur, généralement sur la paroi latérale ou en haut. Elle indique les données électriques et la capacité de congélation maximale.

MODE D'EMPLOI HGBC 3150 Hoover-Grepa

Pour accéder au panneau de commande, il suffit d'ouvrir la porte supérieure du réfrigérateur.

La touche (1) permet d'allumer et d'éteindre le freezer.

Le produit étant généralement réglé par le constructeur sur une température intermédiaire, il suffit d'insérer la fiche dans la prise de courant. ATTENTION: si aucune température ne s'affiche après avoir inséré la fiche dans la prise de courant, appuyez sur la touche (1) pour allumer le freezer.

La carte électronique de ce produit mémorisant les paramètres du panneau de commande actifs lors de l'arrêt du freezer, il suffira d'appuyer sur la touche (1) pour rallumer le freezer.

En cas de chute de tension électrique et d'arrêt du produit, une fois le courant rétabli, rallumez le produit en appuyant sur la touche (1). ATTENTION: en cas de pression de la touche et d'arrêt du freezer, le compresseur s'arrête au bout de 15 secondes. En cas de nouvelle pression de la touche pendant ce laps de temps, le produit continuera de fonctionner sans que l'appareil s'arrête. Cette fonction évite les arrêts accidentels, pendant le nettoyage périodique du produit par exemple.

Ces touches permettent de régler la température du freezer.

La touche (2) permet de diminuer la température, alors que la touche (3) permet d'augmenter la température du congélateur.

Ces témoins lumineux (LED) indiquent l'augmentation ou la diminution de la température du freezer.

La température diminue en fonction du nombre de témoins allumés et de l'augmentation de l'intensité lumineuse des LED.

Lorsque tous les LED sont éteints, le freezer est éteint. Chaque LED a 2 intensités lumineuses. La faible intensité lumineuse correspond à une température intermédiaire, alors que la forte intensité lumineuse correspond à une température plus froide.

(Figure 1)

2

-25

3

-22

Le témoin rouge de l'alarme s'allume lorsque la température du freezer est de -7 °C. Si la température descend en dessous de -8 C, le témoin s'éteint automatiquement.

ATTENTION: si le produit est longtemps à l'arrêt ou mis en marche pour la première fois, le témoin rouge reste allumé tant que la température du freezer ne diminue pas.

Le témoin orange s'allume en cas d'activation de la fonction SUPER. Pour activer cette fonction, appuyez plusieurs fois sur la touche (2) de sorte que tous les LED aient une forte intensité lumineuse, puis appuyez à nouveau sur la touche jusqu'à ce que le témoin orange s'allume.

Cette fonction alimente le compresseur du freezer en continu pendant une durée maximale de 50 heures. Elle est indiquée pour congeler rapidement les aliments. Pour désactiver la fonction SUPER avant que les 50 heures ne soient écoulées, il suffi t d'appuyer sur la touche (3).

ATTENTION: si le compresseur est en pause à l'activation de la fonction SUPER, le système attendra que le compresseur redémarre avant d'activer ce mode.

CONGELATION AVEC LE REFRIGERATEUR A DOUBLE COMPRESSEUR

Pour réduire considérablement les temps de congélation, il est possible de retirer temporairement le tiroir * * * . Sur le panneau de commande du freezer sur la fonction SUPER, le témoin orange s'allumera (voir figure 1). Après 24 heures, posez directement les aliments sur la grille métallique. La congélation sera terminée au bout de 24 heures; le tiroir pourra alors être remis en place et les aliments redistribués dans le congélateur. Au bout de 50 heures environ, la carte électronique se réglera automatiquement sur la dernière température intermédiaire réglée. La quantité maximale d'aliments pouvant être congelée est indiquée sur la plaque de données (voir fi gure 2). Pour les essais de congélation et de conservation, retirez tous les tiroirs sauf celui du bas.

CONGELATION AVEC LE REFRIGERATEUR A COMPRESSEUR UNIQUE

Gardez suffisamment d'espace pour accueillir la quantité d'aliments devant être congelée, aliments qui devront être répartis uniformément sur la clayette. Après quelques heures, placez les aliments devant être congelés dans le congélateur. La congélation est terminée après 24 heures. Afin d'éviter le refroidissement excessif des aliments placés dans le réfrigérateur au cours de la phase de congélation, descendez légèrement le thermostat au moment où vous placez les aliments devant être congelés. Une fois le procédé de congélation terminé, repositionnez le thermostat à sa position d'origine. Afin d'évaluer les réglages de congélation et d'entreposage, retirez tous les tiroirs excepté celui du bas. La quantité maximale d'aliments pouvant être congelée fi gure sur la plaque signalétique (voir image 2).

BOÎTIER DE COMMANDE DU RÉFRIGÉRATEUR

Pour allumer le réfrigérateur et modifier sa température, il est nécessaire d'actionner le bouton de réglage du thermostat.

Le boîtier du thermostat se trouve à l'intérieur du réfrigérateur, en haut à droite.

Le réfrigérateur est éteint si le bouton de réglage est sur „0“. Les positions 2-3 sont conseillées.

ATTENTION: Si l'appareil est équipé de 2 compresseurs, il est possible d'éteindre le congélateur directement à partir du panneau de commande de ce dernier.

s a température, il est

DÉGIVRAGE

(Figure 2)

Le dégivrage du refrigerateur se fait automatiquement durant la pause du compresseur.

La présence d'une fi ne couche de givre ou de gouttes d'eau durant le fonctionnement de l'appareil est normale.

Il est important que la conduite d'évacuation sort toujours propre et d'éviter que les aliments touchent la paroi du compartiment.

Il est conseillé de dégivrer le congélateur lorsque la couche de givre dépasse 3 mm. d'épaisseur.

N.B. Plaque de données de l'apparell, à communiquer à l'assistance technique en cas de panne.

Important: si la température ambiante est très élevée, l'appareil pourrait fonctionner en continu, provoquant la formation anormale de givre sur la paroi de fond du réfrigérateur. Dans ce cas, il est nécessaire de régler le thermostat du réfrigérateur sur des numéros plus bas (1 -2).

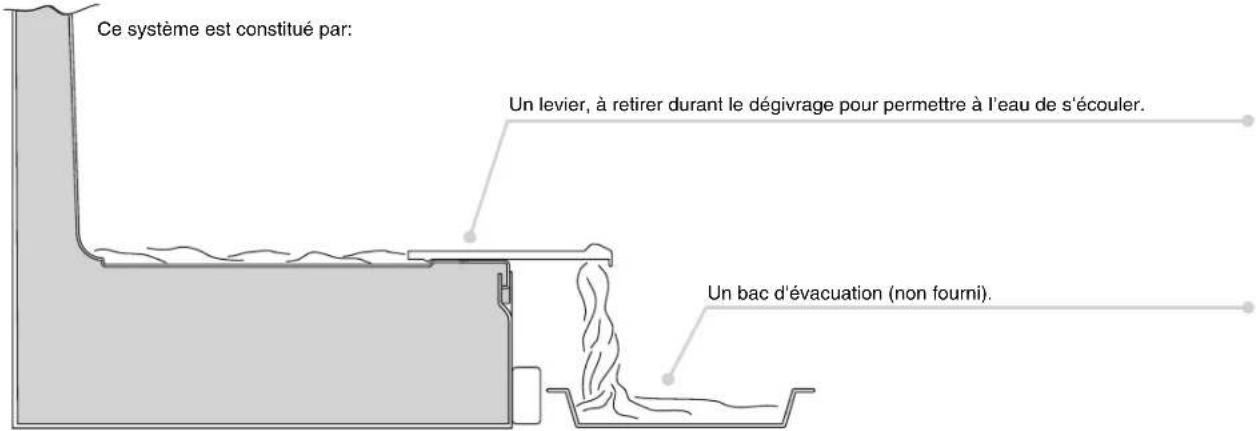

ÉVACUATION DE L'EAU

Le congélateur est doté d'un système d'évacuation de l'eau de dégivrage.

Ce système est constitué par: Un levier, à retirer durant le dégivrage pour permettre à l'eau de s'écouler. Un bac d'évacuation (non fourni).

INVERSION DU SENS D'OUVERTURE DES PORTES

Retirez la tige et sa douille de la traverse supérieure.

1

Démontez la porte du haut.

2

Démontez le gond central et ses rondelles.

3

Démontez la porte du bas.

4

Retirez la tige du gond inférieur droit et remontez-le sur le gond inférieur gauche.

5

Placez le cache enclenché sur l'équerre de l'autre côté de l'appareil.

6

Remontez les gonds et les portes de bas en haut 1 →2→3. →

7

③ ② ①

DIMENSIONS DE L'APPAREIL ET DE LA COLONNE

560 mm 540 mm 650 mm 1772 mm 1040 mm 1745 mm 1772 mm÷1776 mm 650 mm 535 mm 27 24

INSTALLATION DE L'APPAREIL DANS LA COLONNE

Fixez le joint fourni avec l'appareil du côté opposé aux gonds.

1

Insérez l'appareil dans la colonne, contre le côté opposé aux gonds.

2

Faites adhérer parfaitement l'équerre du haut de l'appareil à la colonne.

3

Fixez le haut de l'appareil à la colonne avec les vis fournies.

4

Fixez le bas de l'appareil avec les vis fournies

5

Enclenchez la grille d'aération. Desserrez les vis de fi xation du gond central droit.

6

7

Positionnez la plaque près de la colonne.

8

Fixez l'équerre à la colonne avec les vis fournies.

9

Serrez les vis de fixation du gond central droit.

10

Faites de même avec l'équerre centrale gauche.

11

COUPLAGE DES PORTES DE LA COLONNE ET DES PORTES DE L'APPAREIL

L'appareil est doté de dispositifs de couplage des portes de l'appareil et des portes de la colonne (glissières à tirette).

Fixez la glissière à l'intérieur de la porte de la colonne à la hauteur voulue et à environ 20 mm du bord extérieur de la porte.

Ouvrez les portes de la colonne et du réfrigérateur. Placez la tirette sur la glissière, puis faites-la adhérer à la porte du réfrigérateur.

Marquez les emplacements des vis et percer avec un foret de 2,5 mm de diamètre.

Couplez la porte de l'appareil et la porte de la colonne en vous référant aux trous de la tirette.

L'appareil encastré, placez l'arrière de la colonne en contact avec la paroi de manière à empêcher l'accès au compartiment du compresseur.

Pour que l'appareil fonctionne correctement, il est indispensable que l'air puisse circuler librement afi n de refroidir le condenseur situé à l'arrière de l'appareil.

La colonne doit être pourvue, à l'arrière, d'une cheminée d'aération, dont le haut ne doit pas être obstrué, et à l'avant, d'une fente qui sera recouverte d'une grille d'aération.

Dimensions des découpes de la colonne.

Dimensions de l'espace à laisser entre la colonne et le plafond.

50mm
