DA-71158 - Boîte de stockage Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier externe SSD M.2 USB-C pour SSD NVMe
Marque	Digitus
Modèle	DA-71158
Dimensions (L x l x h)	116 x 60 x 20 mm
Poids	150 g
Matériau du boîtier	Aluminium (Pantone 430C)
Capacité maximale prise en charge	8 To
Formats M.2 compatibles	2230, 2242, 2260, 2280
Clé prise en charge	M Key, B+M Key (NVMe)
Interface	USB 4.0 (rétrocompatible USB 3.2, 3.1, 3.0, 2.0, 1.1)
Taux de transfert	Jusqu'à 40 Gbit/s (NVMe)
Chipset	ASM2464PD
Alimentation	Via port USB (bus-powered)
Indicateur LED	Oui (activité)
Dissipation thermique	Passive (par le boîtier en aluminium)
Installation	Sans outil, avec matériel de montage inclus
Plug & Play	Oui
Systèmes d'exploitation compatibles	Windows (11, 10, 8, 7, XP, 2004), macOS, Linux (2.4.x+), Google Chrome OS (9.x+), Android, iOS
Contenu de l'emballage	Boîtier, câble USB-C vers C (25 cm), guide d'installation rapide
Température de fonctionnement	5 à 50 °C
Température de stockage	-40 à 70 °C
Humidité de fonctionnement	5 à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Dissipation thermique passive pour éviter la surchauffe. Utiliser uniquement avec des SSD compatibles.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le service après-vente.

FOIRE AUX QUESTIONS - DA-71158 Digitus

Quels types de SSD M.2 sont compatibles avec le boîtier Digitus DA-71158 ?

Le boîtier prend en charge les SSD M.2 au format NVMe avec clé M Key ou B+M Key. Il accepte les longueurs 2230, 2242, 2260 et 2280. Il n'est pas compatible avec les SSD SATA AHCI B Key.

Pourquoi mon ordinateur ne reconnaît-il pas le SSD après l'avoir installé dans le boîtier ?

Vérifiez d'abord que votre SSD est bien un modèle NVMe M Key ou B+M Key. Assurez-vous que le câble USB est correctement connecté et que le connecteur est propre. Si le SSD n'est pas formaté, vous devez l'initialiser via la gestion des disques de votre système. Enfin, branchez le câble USB à l'arrière du PC (port USB arrière) pour une alimentation suffisante.

Comment formater un SSD neuf dans ce boîtier sous Windows ?

Cliquez droit sur 'Poste de travail' > 'Gérer' > 'Gestion des disques'. Si le disque est non initialisé, initialisez-le. Faites un clic droit sur la zone non allouée et choisissez 'Nouveau volume simple'. Suivez l'assistant jusqu'à la fin du formatage.

Pourquoi la vitesse de transfert est-elle inférieure à 40 Gbit/s ?

La vitesse réelle dépend de votre SSD, de la configuration de l'ordinateur, du format des fichiers et du type de port USB utilisé. Si votre PC est en USB 3.1 Gen1, la vitesse sera limitée à celle de cette norme. Assurez-vous d'avoir les derniers pilotes USB et de disque installés.

Le boîtier est-il alimenté par USB ou faut-il un adaptateur secteur ?

Le boîtier est alimenté directement par le port USB (bus-powered). Aucun adaptateur secteur externe n'est nécessaire.

Puis-je utiliser ce boîtier avec un smartphone ou une tablette ?

Oui, le boîtier est compatible avec Android et iOS via USB-C, sous réserve que votre appareil prenne en charge le stockage externe (OTG).

Comment installer le SSD dans le boîtier ?

Dévissez le capot arrière, insérez le SSD M.2 en l'alignant sur le connecteur, appuyez doucement pour le fixer, puis refermez le capot et vissez-le. Aucun outil supplémentaire n'est nécessaire.

Le boîtier chauffe-t-il beaucoup ?

Le boîtier en aluminium assure une dissipation thermique passive efficace. Une légère chaleur en fonctionnement est normale et signe d'une bonne évacuation de la chaleur.

Que faire si le voyant LED ne s'allume pas ?

Vérifiez que le boîtier est correctement connecté à un port USB actif et que le SSD est bien installé. Le voyant LED indique l'activité du disque. S'il reste éteint, testez avec un autre câble ou port USB.

Puis-je utiliser ce boîtier avec un SSD SATA M.2 ?

Non, ce boîtier est conçu uniquement pour les SSD NVMe (clé M ou B+M). Les SSD SATA AHCI (clé B) ne sont pas pris en charge.

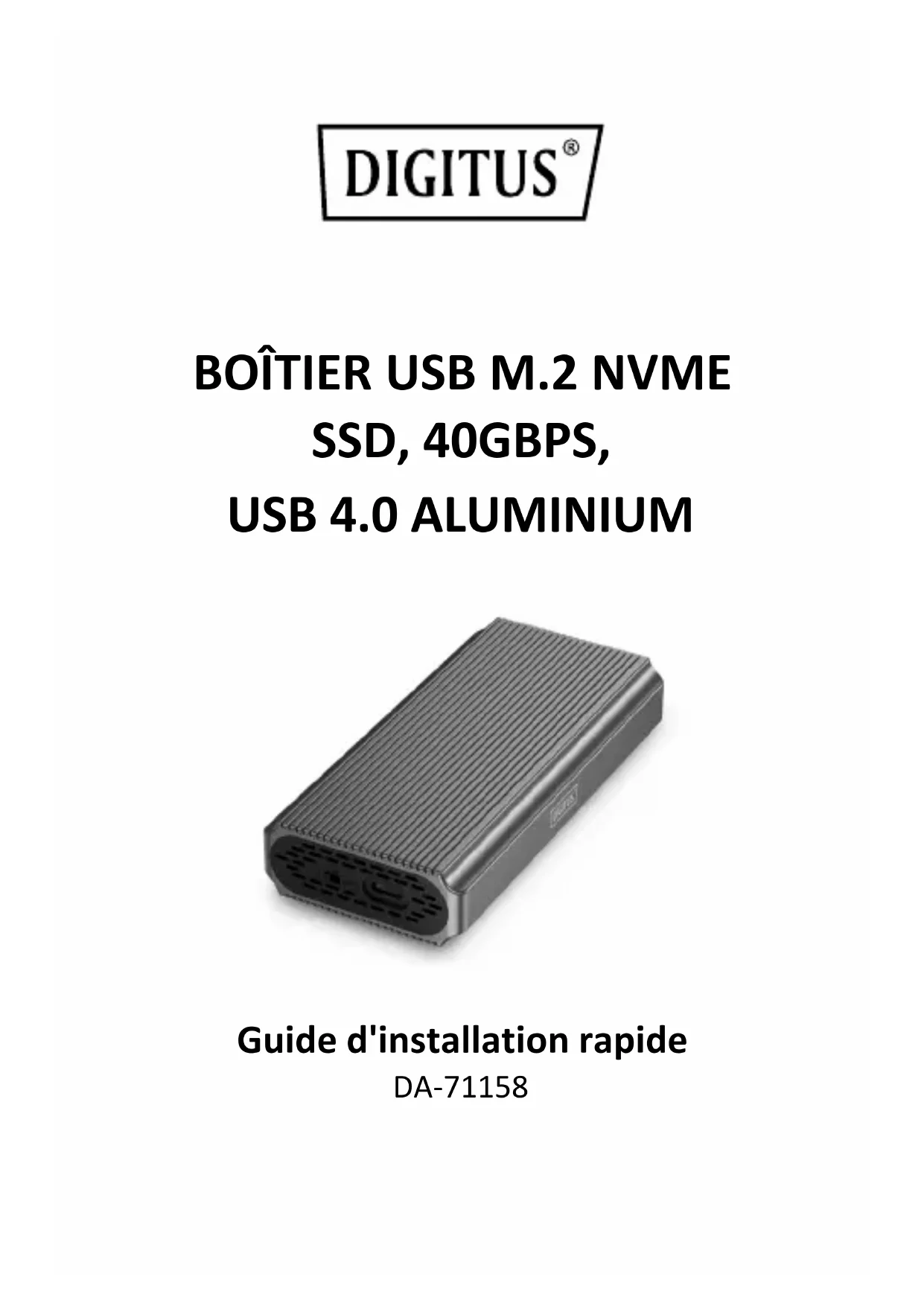

MODE D'EMPLOI DA-71158 Digitus

Guide d'installation rapide

DA-71158

Table des matières

1. Introduction....3
2. Charactéristiques....4
3. Contenu de L'emballage ....5
4. Spécification......5
5. Installation....7
6. Instructions de formatage pour les disques durs connectés....8
7. Foire aux questions....9

1. Introduction

Le boîtier USB pour disque dur DA-71158 établit de nouvelles normes en matière de vitesse et de performance pour les SSD NVMe. Avec des taux de transfert de données impressionnants de 40 Gbps pour NVMe, il permet des transferts de fichiers à la vitesse de l'éclair et des performances sans faille. L'interface USB 4.0 est rétrocompatible avec USB 3.2, 3.1, 3.0, 2.0 et 1.1, ce qui garantit une flexibilité maximale. Il prend en charge les modules M.2 aux formats 2230, 2242, 2260 et 2280 et une capacité de stockage maximale allant jusqu'à 8 To, ce qui le rend idéal pour les SSD les plus divers. La conception sans outils assure une installation simple et rapide grâce au matériel de montage inclus, tandis que le chipset robuste ASM2464PD est synonyme de performances fiables et efficaces. Un indicateur LED intégré facilite la surveillance de l'état du SSD et le boîtier durable en aluminium Pantone 430C offre une excellente dissipation thermique passive. Avec des dimensions compactes de 116x60x20 mm et un poids de seulement 150 g, le boîtier est parfait pour une utilisation mobile. Il prend en charge le plug-and-play et est alimenté directement par le port USB. Le boîtier est compatible avec Windows (11, 10, 8, 7, XP, 2004), macOS, Linux (2.4.x ou supérieur), Google Chrome OS (9.x ou supérieur), Android et iOS et offre un support complet pour les produits USB-C.

2. Charactéristiques

• Large compatibilité: prend en charge les modules M.2 aux formats 2230, 2242, 2260 et 2280, compatible avec une grande variété de SSD.
• Grande capacité : offre jusqu'à 8 To d'espace de stockage pour tous vos fichiers et données.
• Transfert de données rapide : Taux de transfert de données de 40 Gbps pour des transferts de fichiers rapides et des performances fluides.
• Interface USB 4 Gen : Dernière technologie USB avec rétrocompatibilité avec USB 3.1, 3.0, 2.0 et 1.1.
• Plug and Play : il suffit de le brancher via USB pour pouvoir l'utiliser immédiatement.
• Prise en charge multi-plateforme: compatible avec Windows, macOS, Linux, Google Chrome OS, Android et iOS.
• Chipset robuste: chipset ASM2464PD pour des performances NVMe fiables et efficaces.
• Indicateur d'activité LED: Indicateur LED intégré pour surveiller l'état de votre SSD.
• Durable et élégant: boîtier en aluminium Pantone 430C avec une excellente dissipation passive de la chaleur.
• Design portable: compact et léger avec des dimensions de 116x60x20 mm et un poids de 150 g seulement.

3. Contenu de L'emballage

• Boîtier externe SSD, M.2 - USB-C
  • Câble USB (C - C), 25 cm
  • QIG

4. Spécification

Mini SSD supporté au format	M.2, M Key, B+M Key (NVMe)
Technologie de stockage supportée	NVMe
Capacité maximale prise en charge	8TB
méthode d'installation	installation simple et rapide avec le matériel de montage inclus
Taux de transfert de données	NVMe: 40 Gbit/s
Supporte les modules M.2 au format	2230,2242,2260,2280
Clés prises en charge	M Key, B+M Key (NVMe)
Norme USB USB 4.0
Rétrocompatible avec USB	3.1/ 3.0 / 2.0 / 1.1
Chipset ASM2464PD
Indicateur d'activité LED oui
Boîtier aluminium
Dissipation de la chaleur passive
Supporte le Plug & Play Plug & Play
Alimentation électrique via le port USB	USB-Anschluss
Prend en charge	Win 11,10, 8, 7
	Android / iOS
	macOS, Linux 2.4.x ou supérieur, Google Chrome OS 9.x ou supérieur
température de fonctionnement	5 à 50°C
Température de stockage	-40 à 70°C
Humidité de fonctionnement	5 à 90% (non condensée)
dimensions 116x60x20 mm
poids 150g

5. Installation

Dévissez le capot arrière et ouvrez-le.
Alignez le disque dur avec l'emplacement, installez et fixez le SSD.
Appuyez doucement sur le SSD M.2, alignez le loquet avec le tampon en silicone et serrez pour fixer le disque dur.

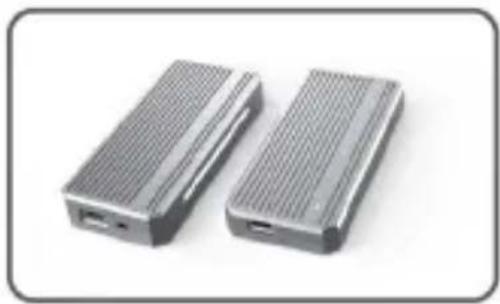

Fermez le capot arrière et serrez les vis pour terminer l'installation.

6. Instructions de formatage pour les disques durs connectés

• Étape 1: Cliquez avec le bouton droit de la souris sur Poste de travail.
• Étape 2: Double-cliquez sur Administration.
• Étape 3: Sélectionnez le volume une fois que le gestionnaire de disques a reconnu le disque dur (initialisation du disque dur).
• Étape 4 : Cliquez avec le bouton droit de la souris sur la zone vide du nouveau disque dur pour créer un nouveau volume simple.
• Étape 5: Cliquez ensuite sur Suivant jusqu'à ce que le formatage commence.
• Étape 6: Après le dernier clic, le formatage s'affiche comme étant en cours et se poursuit jusqu'à ce qu'il soit terminé.

Remarque: Si le processus s'interrompt, cela peut être dû à une alimentation insuffisante de l'interface USB. Cela se traduit par de fréquentes interruptions de la connexion.

7. Foire aux questions

Q : Pourquoi l'ordinateur portable ou le PC ne reconnaît-il pas le disque SSD après l'avoir installé dans le boîtier ?

R:

• Veuillez vous assurer que votre port SSD Key Out est bien un–SSD M Key ou B&M Key. Notre boîtier ne prend pas en charge les SSD SATA AHCI B Key.
• Veuillez vérifier que votre câble est bien connecté au boîtier du SSD et que le connecteur de sortie ne contient pas de corps étranger.
• Veuillez vérifier le mappage de votre SSD pour vous assurer qu'il a bien été formaté. S'il n'est pas formaté, effectuez cette opération.
• Si vous avez besoin de vous connecter à un PC, veuillez brancher le câble USB à l'arrière du boîtier principal. L'alimentation du port USB avant n'est pas suffisante pour prendre en charge le SSD.

Q: Pourquoi la vitesse de transfert des données n'atteint-elle pas 40 Gbit/s?

R:

- Veuillez vérifier que votre SSD et votre ordinateur sont en bon état. Le transfert de données dépend des secteurs du SSD et de la configuration de votre ordinateur.

• Veuillez mettre à jour le pilote de disque principal de votre ordinateur et le pilote USB.
• La vitesse de transfert des données dépend du format du document, elle varie en fonction du format du document.
• Les 40 Gbit/s sont une valeur théorique, la vitesse exacte dépend de votre ordinateur, de l'état du SSD et du format du document.

R 2:

- La vitesse de transfert est également liée à l'interface de l'équipement informatique. Par exemple, notre produit est de type 4.0. Si l'interface de votre ordinateur est de type 3.1/3.0, la vitesse sera également affectée et la vitesse de transfert passera à 3.1/3.0. USB3.1 comprend également les normes Gen1 et Gen2. Gen2 est plus rapide que Gen1.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

[e-mail]

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
