Type de produit	Boîtier externe pour disque SSD M.2 USB-C
Marque	Digitus
Modèle	DA-71156
Dimensions	101 x 32 x 10 mm
Poids	97 g
Alimentation	Via port USB (bus-powered)
Interface	USB 3.1 Gen2 (rétrocompatible USB 3.1, 3.0, 2.0, 1.1)
Taux de transfert maximal	10 Gbps (NVMe) / 6 Gbps (SATA)
Formats M.2 supportés	2230, 2242, 2260, 2280
Types de SSD supportés	NVMe et SATA (clé B+M)
Capacité maximale	8 To
Chipset	JMS581DL
Méthode d'installation	Sans outils (tool-free)
Indicateur LED	Oui (activité)
Matériau du boîtier	Aluminium (Pantone 430C)
Dissipation thermique	Passive
Compatibilité système	Windows 11/10/8/7/XP/2000, macOS, Linux, Chrome OS, Android, iOS
Plug and Play	Oui
Température de fonctionnement	5 à 50 °C
Température de stockage	-40 à 70 °C
Humidité de fonctionnement	5 à 90 % (non condensée)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ni de produits abrasifs.
Sécurité	Éviter les chocs et les chutes. Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant toute manipulation.
Pièces détachées et réparabilité	Le SSD est remplaçable par l'utilisateur. Le boîtier ne contient pas de pièces réparables. En cas de problème, contacter le fabricant.
Informations générales	Fabriqué par Assmann Electronic GmbH (Allemagne). Déclaration de conformité disponible sur demande.

FOIRE AUX QUESTIONS - DA-71156 Digitus

Pourquoi l'ordinateur ne reconnaît-il pas le SSD après installation ?

Vérifiez d'abord que le SSD est correctement inséré dans le connecteur M.2. Assurez-vous que la clé est compatible (B+M pour SATA, M pour NVMe). Le boîtier ne prend pas en charge les SSD SATA AHCI B Key. Vérifiez également que le câble USB est bien connecté et que le port USB de l'ordinateur fournit suffisamment d'alimentation (utilisez un port arrière de PC). Si le SSD n'est pas formaté, procédez au formatage via le gestionnaire de disques.

Pourquoi la vitesse de transfert n'atteint-elle pas 10 Gbit/s ?

La vitesse théorique de 10 Gbit/s dépend de plusieurs facteurs : l'interface de votre ordinateur (USB 3.1 Gen2 nécessaire), les performances du SSD, et le type de fichier transféré. Mettez à jour les pilotes USB et assurez-vous que le SSD est en bon état. Si votre ordinateur est en USB 3.0, la vitesse sera limitée à 5 Gbit/s. Le débit réel varie selon la configuration.

Comment installer le SSD dans le boîtier ?

Appuyez sur le bouton et faites glisser le compartiment vers la gauche pour le déverrouiller. Insérez le SSD M.2 dans le connecteur en alignant l'encoche, puis abaissez-le et fixez le loquet. Réinsérez le compartiment dans le boîtier en l'inclinant à 45°, puis poussez jusqu'au clic de verrouillage. Aucun outil n'est nécessaire.

Puis-je utiliser un SSD NVMe et SATA avec ce boîtier ?

Oui, le boîtier Digitus DA-71156 prend en charge les deux types de SSD M.2 : NVMe et SATA. Assurez-vous que la clé est compatible (B+M pour SATA, M pour NVMe). Le taux de transfert atteint 10 Gbit/s pour NVMe et 6 Gbit/s pour SATA.

Le boîtier est-il compatible avec mon Mac ?

Oui, il est compatible avec macOS. Branchez simplement le boîtier via USB, le SSD sera reconnu. Si le SSD n'est pas formaté, utilisez l'Utilitaire de disque pour le formater en APFS ou Mac OS étendu selon vos besoins.

Comment formater le SSD après l'avoir installé dans le boîtier ?

Sous Windows : faites un clic droit sur 'Poste de travail' > 'Gérer' > 'Gestion des disques'. Repérez le nouveau disque, initialisez-le, puis créez un volume simple et suivez l'assistant jusqu'à la fin du formatage. Sous macOS : utilisez l'Utilitaire de disque, sélectionnez le disque, effacez-le et choisissez le format souhaité.

Que faire si le SSD chauffe pendant l'utilisation ?

Le boîtier en aluminium assure une dissipation thermique passive. Une certaine chaleur est normale. Si le SSD devient très chaud, assurez-vous qu'il n'est pas surchargé et que l'environnement est bien ventilé. Évitez de le laisser exposé au soleil ou dans un lieu chaud.

Puis-je utiliser ce boîtier avec un smartphone Android ?

Oui, il est compatible avec Android (et iOS) via le port USB. Branchez le boîtier à l'aide du câble USB-C ou de l'adaptateur. Le SSD devrait apparaître dans le gestionnaire de fichiers. Notez que certains smartphones peuvent nécessiter une alimentation externe.

Le boîtier nécessite-t-il une alimentation externe ?

Non, le boîtier est alimenté directement via le port USB (bus-powered). Il fonctionne avec l'énergie fournie par l'ordinateur ou l'appareil hôte. Si vous rencontrez des problèmes de reconnaissance, utilisez un port USB avec une puissance suffisante (port arrière de PC).

Quelle est la capacité maximale de SSD supportée ?

Le boîtier supporte une capacité maximale de 8 To pour les SSD M.2. Vérifiez que votre SSD est compatible avec les formats 2230, 2242, 2260 ou 2280 et qu'il utilise la clé appropriée (B+M ou M).

MODE D'EMPLOI DA-71156 Digitus

Guide d'installation rapide

DA-71156

Table des matières

1. Introduction....3
2. Charactéristiques....4
3. Contenu de L'emballage ....5
4. Spécification......5
5. Installation....7
6. Instructions de formatage pour les disques durs connectés....8
7. Foire aux questions....9

1. Introduction

Le boîtier pour disque dur USB DA-71156 offre une solution de stockage polyvalente et performante pour les disques durs NVMe et SATA. Avec la prise en charge des modules M.2 aux formats 2230, 2242, 2260 et 2280 et une capacité de stockage maximale de 8 To, il est compatible avec une grande variété de disques SSD. Le taux de transfert de données est de 10 Gbps pour NVMe et de 6 Gbps pour SATA, tandis que l'interface USB 3.1 Gen2 est rétrocompatible avec USB 3.1, 3.0, 2.0 et 1.1. La conception sans outils permet une installation facile et le chipset robuste JMS581DL garantit des performances fiables et efficaces. Un indicateur LED intégré facilite la surveillance de l'état du SSD, et le boîtier en aluminium durable Pantone 430C offre une excellente dissipation thermique passive. Avec des dimensions compactes de 101x32x10 mm et un poids de seulement 97 g, le boîtier est idéal pour une utilisation mobile. Il prend en charge le plug-and-play et est alimenté directement par le port USB. Le boîtier est compatible avec Windows (11, 10, 8, 7, XP, 2000), macOS, Linux (2.4.x ou supérieur), Google Chrome OS (9.x ou supérieur), Android et iOS, et offre un support complet pour les produits USB-C.

2. Charactéristiques

- Large compatibilité: prend en charge les modules M.2 aux formats 2230, 2242, 2260 et 2280, compatible avec une grande variété de SSD.

- Grande capacité : offre jusqu'à 8 To d'espace de stockage pour tous vos fichiers et données.

- Transfert de données rapide : Taux de transfert de données de 10 Gbps pour des transferts de fichiers rapides et des performances fluides.

- Interface USB 3.1 Gen 2 : Dernière technologie USB avec rétrocompatibilité avec USB 3.1, 3.0, 2.0 et 1.1.

- Plug and Play : il suffit de le brancher via USB pour pouvoir l'utiliser immédiatement.

- Prise en charge multi-plateforme: compatible avec Windows, macOS, Linux, Google Chrome OS, Android et iOS.

- Chipset robuste: chipset JMS581DL pour des performances NVMe fiables et efficaces.

- Indicateur d'activité LED: Indicateur LED intégré pour surveiller l'état de votre SSD.

- Durable et élégant: boîtier en aluminium Pantone 430C avec une excellente dissipation passive de la chaleur.

- Design portable: compact et léger avec des dimensions de 101x32x10 mm et un poids de 97 g seulement.

3. Contenu de L'emballage

• Boîtier externe SSD, M.2 - USB-C
  • Câble USB (C - A), 25 cm

• Adaptateur USB A vers C
  • QIG

• Spécification

Mini SSD supporté au format	M.2, B+M Key (SATA)
Technologie de stockage supportée	SATA
Capacité maximale prise en charge	8TB
méthode d'installation sans outils
Taux de transfert de données	10 Gbit/s
Supporte les modules M.2 au format	2230,2242,2260,2280
Clés prises en charge	B+M Key, (SATA)
Norme USB USB 3.1 Gen2
Rétrocompatible avec USB	3.1/ 3.0 / 2.0 / 1.1
Chipset JMS581DL
Indicateur d'activité LED oui
Boîtier aluminium
Dissipation de la chaleur passive
Supporte le Plug & Play	Plug & Play
Alimentation électrique via le port USB	USB-Anschluss
Prend en charge	Win 11,10, 8, 7
	Android / iOS
	macOS, Linux 2.4.x ou supérieur, Google Chrome OS 9.x ou supérieur
température de fonctionnement	5 à 50°C
Température de stockage	-40 à 70°C
Humidité de fonctionnement	5 à 90% (non condensée)
dimensions 101x32x10 mm
poids 97g

5. Installation

1. Appuyez sur le bouton, faites-le glisser vers la gauche (symbole de déverrouillage) et ensuite appuyez vers le bas pour faire glisser le support.

1. Appuyez sur le bouton pour faire glisser le compartiment (tray) hors du boîtier du disque dur et commencez à assembler le disque dur.

1. Alignez le disque dur avec le connecteur du tray, insérez le disque dur SSD en toute sécurité et assurez-vous qu'il soit connecté au connecteur M.2

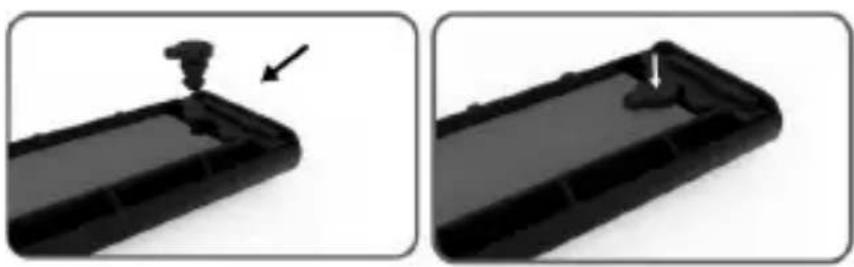

1. Appuyez doucement sur le SSD M.2, puis alignez le loquet avec le tampon en silicone, faites pivoter le disque dur et serrez.

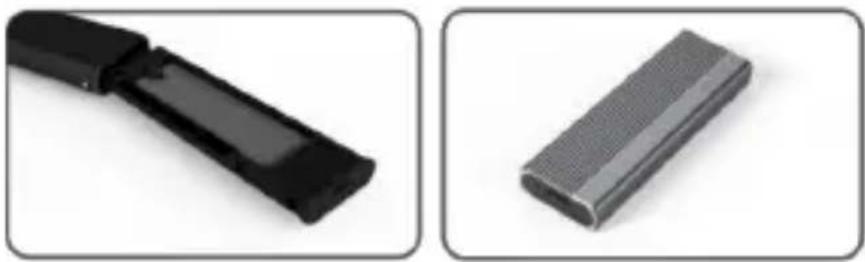

1. Inclinez le support interne à encliquetage à 45° et enfichez-le dans le boîtier externe du disque dur, replacez-le dans sa position d'origine, appuyez vers le bas jusqu'à ce que vous entendiez un clic correspondant au verrouillage automatique, l'installation est alors terminée.

6. Instructions de formatage pour les disques durs connectés

• Étape 1: Cliquez avec le bouton droit de la souris sur Poste de travail.

• Étape 2: Double-cliquez sur Administration.

• Étape 3: Sélectionnez le volume une fois que le gestionnaire de disques a reconnu le disque dur (initialisation du disque dur).

• Étape 4 : Cliquez avec le bouton droit de la souris sur la zone vide du nouveau disque dur pour créer un nouveau volume simple.
• Étape 5: Cliquez ensuite sur Suivant jusqu'à ce que le formatage commence.
• Étape 6: Après le dernier clic, le formatage s'affiche comme étant en cours et se poursuit jusqu'à ce qu'il soit terminé.

Remarque: Si le processus s'interrompt, cela peut être dû à une alimentation insuffisante de l'interface USB. Cela se traduit par de fréquentes interruptions de la connexion.

7. Foire aux questions

Q : Pourquoi l'ordinateur portable ou le PC ne reconnaît-il pas le disque SSD après l'avoir installé dans le boîtier ?

R:

- Veuillez vous assurer que votre port SSD Key Out est bien un-SSD M Key ou B&M Key. Notre boîtier ne prend pas en charge les SSD SATA AHCI B Key.

• Veuillez vérifier que votre câble est bien connecté au boîtier du SSD et que le connecteur de sortie ne contient pas de corps étranger.
• Veuillez vérifier le mappage de votre SSD pour vous assurer qu'il a bien été formaté. S'il n'est pas formaté, effectuez cette opération.
• Si vous avez besoin de vous connecter à un PC, veuillez brancher le câble USB à l'arrière du boîtier principal. L'alimentation du port USB avant n'est pas suffisante pour prendre en charge le SSD.

Q: Pourquoi la vitesse de transfert des données n'atteint-elle pas 10 Gbit/s ?

R:

• Veuillez vérifier que votre SSD et votre ordinateur sont en bon état. Le transfert de données dépend des secteurs du SSD et de la configuration de votre ordinateur.
• Veuillez mettre à jour le pilote de disque principal de votre ordinateur et le pilote USB.
• La vitesse de transfert des données dépend du format du document, elle varie en fonction du format du document.
• Les 10 Gbit/s sont une valeur théorique, la vitesse exacte dépend de votre ordinateur, de l'état du SSD et du format du document.

R 2:

- La vitesse de transfert est également liée à l'interface de l'équipement informatique. Par exemple, notre produit est de type 3.1. Si l'interface de votre ordinateur est de type 3.0, la vitesse sera également affectée et la vitesse de transfert passera à 3.0. USB3.1 comprend également les normes Gen1 et Gen2. Gen2 est plus rapide que Gen1.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

[e-mail]

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
