DA-71105-1 - Boîte de stockage Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier externe pour disque dur SSD/HDD 2,5"
Marque	Digitus
Modèle	DA-71105-1
Interface interne	SATA I / II / III
Interface externe	USB 3.0 Micro B (rétrocompatible USB 2.0)
Taux de transfert maximal	5 Gbit/s (SuperSpeed)
Capacité maximale supportée	2 To
Hauteur de disque compatible	7,0 mm ou 9,5 mm
Matériau du boîtier	Aluminium
Alimentation	5 V via port USB (900 mA)
Systèmes d'exploitation supportés	Windows 2000 / 2003 / XP / Vista / 7 / 8.1 / 10 / 11
Température de fonctionnement	10 °C à 50 °C
Humidité de fonctionnement	8 % à 90 % HR
Dimensions (estimées)	130 x 80 x 15 mm
Poids (estimé)	100 g
Contenu de la livraison	Boîtier, câble USB 3.0, tournevis, vis, guide d'installation
Fonctionnalités	Plug & Play, hotplug, installation sans outil (avec tournevis fourni)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Consignes de sécurité	Ne pas exposer à l'eau, à la chaleur excessive ou à l'humidité. Effectuer une sauvegarde des données avant utilisation.
Réparabilité / pièces détachées	Non réparable par l'utilisateur. Contacter le fabricant en cas de défaut.

FOIRE AUX QUESTIONS - DA-71105-1 Digitus

Comment installer un disque dur dans le boîtier ?

Retirez le panneau latéral, insérez le disque dur dans le PCB, placez l'ensemble dans le boîtier, refermez et revissez. Branchez le câble USB et connectez à l'ordinateur. Pour plus de détails, consultez le guide d'installation rapide fourni.

Mon ordinateur ne reconnaît pas le boîtier, que faire ?

Vérifiez que le câble USB est bien connecté et que le port USB fonctionne. Allez dans le Gestionnaire de périphériques et recherchez Contrôleur USB. Si absent, activez ON CHIP USB dans le BIOS. Redémarrez l'ordinateur.

Puis-je utiliser un disque dur SSD ou HDD de 2,5 pouces ?

Oui, le boîtier supporte les SSD et HDD SATA I/II/III de 2,5 pouces avec une hauteur de 7,0 mm ou 9,5 mm.

Quelle est la capacité maximale supportée ?

La capacité maximale supportée est de 2 To.

Le boîtier nécessite-t-il une alimentation externe ?

Non, l'alimentation est fournie par le port USB (5 V, 900 mA). Aucun adaptateur secteur n'est requis.

Comment formater le disque dur une fois installé ?

Après connexion, allez dans Gestion de l'ordinateur > Gestion des disques. Cliquez droit sur le disque non alloué et choisissez Nouveau volume simple. Suivez les instructions pour le formater.

Puis-je utiliser ce boîtier avec un système Mac ?

Le fabricant indique une compatibilité avec Windows uniquement. Sous macOS, le boîtier peut être reconnu, mais aucune garantie de fonctionnement complet n'est fournie. Il faudra peut-être reformater le disque dans un format compatible comme exFAT.

Comment déconnecter le boîtier en toute sécurité ?

Sous Windows, cliquez sur l'icône Retirer le périphérique en toute sécurité dans la barre des tâches, sélectionnez le disque et attendez le message Matériel retiré en toute sécurité avant de débrancher.

Que faire si le disque dur n'apparaît pas dans le gestionnaire de périphériques ?

Vérifiez que le disque est correctement installé. Si toujours absent, essayez un autre câble USB ou un autre port. Accédez au BIOS et assurez-vous que l'option ON CHIP USB est activée.

Le boîtier est-il compatible avec USB 2.0 ?

Oui, le boîtier est rétrocompatible avec USB 2.0, mais les performances seront limitées à 480 Mbit/s au lieu de 5 Gbit/s.

MODE D'EMPLOI DA-71105-1 Digitus

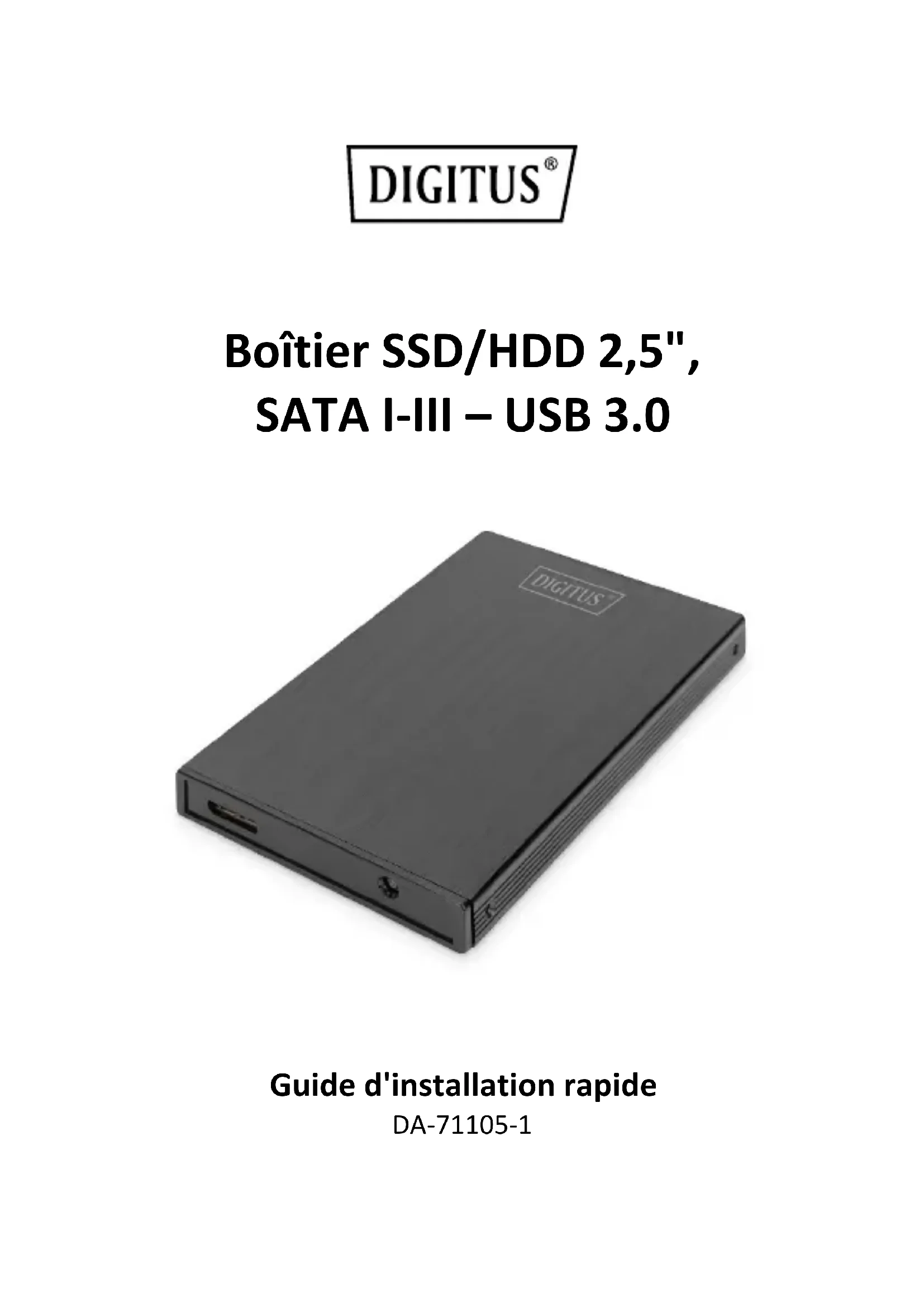

Guide d'installation rapide

DA-71105-1

Il est fortement recommandé de dire le MANUEL UTILISATEUR avant d'utiliser le produit!

INTRODUCTION

Le DIGITUS Boîtier externe pour disque dur SSD/HDD vous permet d'utiliser votre SSD/HDD dans un boîtier moderne et élégant. La capacité de manipulation vous permet d'installer rapidement un SSD/HDD 2,5" SATA I-III (9,5 ou 7,0 mm). Le boîtier fin en aluminium de qualité premium vous permet de transporter vos données de manière praticque et d'y accéder rapidement partout. Aucun bloc d'alimentation n'est requis, l'alimentation étant assurée par le port USB.

FONCTIONNALITÉS

• Prise en charge des disques SSD/HDD SATA I-III d'une hauteur de 9,5 mm ou 7,0 mm
• Capacité de stockage prise en charge : jusqu'à 2 To.
  Taux de transfert de données USB 3.0 jusqu'à 5 Gbit/s
• Prise en charge du hotplug, compatible Plug & Play
  Boitier en aluminium élégant

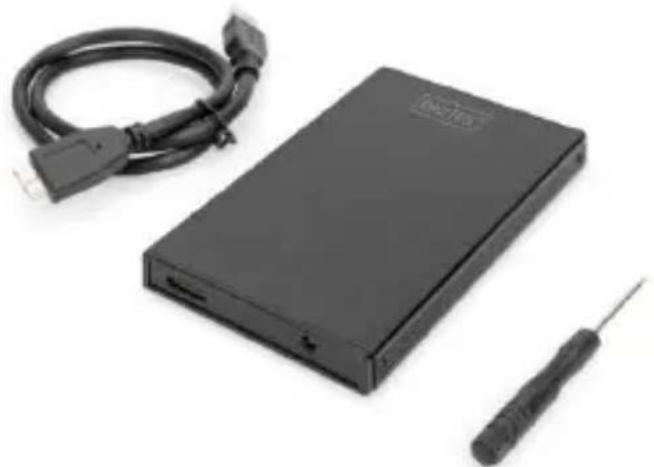

CONTENU DE LA LIVRAISON

Boitier SSD/HDD 2,5", SATA I-III - USB 3.0
- Tournevis
Vis
- Cable USB 3.0
Guide d'installation rapide

CARACTERISTIQUES TECHNIQUES

Taille du disque dur	2,5"
Interface interne du disque dur	SATA I / II / III
Interface externe du disque dur	USB 3.0 Micro B
Taux de transfert des données	Prise en charge du Full Speed (12 Mbit/s)/High speed (480 Mbit/s)/SuperSpeed (5 Gbit/s)
Système d'exploitation pris en charge	Windows 2000 / 2003 / XP Vista / 7 / 8.1 / 10 / 11
Tension de fonctionnement	5 V via USB
Courant de fonctionnement	900 mA
Température de service	10 à 50 °C
Humidité relative de service	8 à 90 %

AVERTISSEMENT et CONSIGNES DE SECURITÉ

• Posez toujours l'appareil sur une surface stable et plane. En cas de chute, il peut être endommagé.

• Ne pas installer l'appareil en plein soleil ou dans des endroits où la température est élevé. Cela peut endommager l'appareil ou réduire sa durée de vie utile.

• Ne pas installer l'appareil à proximité de sources de chaleur, comme des radiateurs ou d'autres appareils produit de la chaleur.

• Ne pas exposer l'appareil à la pluie, à l'eau ou à l'humidité.
• Ne pas installer l'appareil dans une salle de bain ou une cuisine à proximé d'un évier ; éviter tout contact direct avec de l'eau.
• Avant la première utilisation de notre produit, veuillez effectuer une sauvegarde de vos données.
• Dans tous les cas, la responsabilité de la perte de données est limitée au travail nécessaire à la restauration à partir des copies de sauvegarde existantes.

INSTALLATION

1. Retirer le panneau latorial
2. Insérer le disque dur dans le PCB
3. Placer le disque dur avec le PCB dans le boitier
4. Revisser le boîtier
5. Brancher le cable USB
6. Raccorder le boîtier à l'ordinateur

Partition du disque dur

1. Brancher le péripérique USB 3.0 à l'ordinateur
2. Une fois reconnu,clinquer sur « START » => « CONFIGURATION » = > « CONTROL PANEL = > « MANAGEMENT TOOL = > «COMPUTER MANAGEMENT
3. Attendre qu'une fenêtre apparaisse et que le disque dur apparaisse dans la liste de droite.
4. Le disque dur USB figure dans la liste.
5. Faire un clic droit dans la zone d'etat de la fenêtre et suivre les instructions.

Comment correctement utiliser le boîtier USB3.0

Connexion

Connectez le périphérique au port USB de l'ordinateur, et vous verrez une icône de disque dur USB ajoutée à « my computer » après quelques instants.

Déconnexion

1. Sous Windows 2000 / 2003 / XP / Vista / 7 / 8.1 / 10 / 11, cliquez d'abord sur l'icone « hot plug-in-and-out » à droite de la zone d'etat, Sélectionnez le disque dur USB dans la boîte de dialogue et clic gauche.
2. Attende z'apparition d'une boîte de dialogue indiquant « Hardware safely removable » et vous pourrez alors déconnecter le disque dur USB

Dépannage

Dans le cas où vous ne trouveriez pas de disque dur USB dans l'ordinateur en fonctionnement normal, veuillez cliquer sur « MY COMPUTER » => « CONTROL PANEL » => « SYSTEM » => « DEVICE MANAGER » pour vérifier s'il y a un item nommé « universal serial bus controller ». Si ce n'est pas le cas, redémarrez l'ordinateur; entrez dans les paramètres CMOS et réglez « ON CHIP USB » sur « ENABLED», cette fonctionnalité se trouve soit dans la section « CHIPSET FEATURES SETUP » soit dans la section « INTEGRATED PERIPHERALS »

Assmann Electronic GmbH déclare par la présente que la déclaration de conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

ASSMANN Electronic GmbH

Auf dem Schuffel 3

58513 Lübenschid

Allemagne

CE
