BS1500 RGBW - Lampe BeamZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe à LED RGBW
Marque	BeamZ
Modèle	BS1500 RGBW
Indice de protection	IP65 (étanche à la poussière et protégé contre les éclaboussures)
Technologie lumineuse	LED RGBW (Rouge, Vert, Bleu, Blanc)
Alimentation	Secteur 230V/16A, connecteur d'alimentation avec sortie pour chaînage (max 4 unités)
Contrôle	DMX512, compatible avec contrôleur DMX standard
Effets spéciaux	Stroboscope, variation de couleur, mode automatique
Installation	Montage au sol ou suspendu (sur poutrelle avec colliers certifiés), élingue de sécurité obligatoire
Surface d'installation	Doit supporter 10x le poids de l'appareil
Ventilation	Espace libre de 50 cm autour, ne pas obstruer les ouïes
Température ambiante	-5°C à +45°C
Utilisation	Intérieur et extérieur (usage temporaire), éviter exposition permanente aux intempéries
Entretien	Nettoyage avec chiffon doux humide (solution douce), vérification périodique des joints et fixations
Sécurité	Éviter regard direct, risque d'épilepsie (stroboscope), ne pas couvrir l'objectif, déconnexion avant nettoyage
Réparabilité	Réparations uniquement par technicien qualifié, fusibles/ampoules identiques
Documents fournis	Notice d'utilisation (PDF)
Garantie	Garantie caduque en cas d'utilisation non conforme

FOIRE AUX QUESTIONS - BS1500 RGBW BeamZ

Comment installer le BeamZ BS1500 RGBW sur une structure ?

Utilisez des colliers de serrage certifiés adaptés au poids de l'appareil. Fixez les supports oméga dans les ouvertures de la plaque de base et tournez les verrous rapides dans le sens horaire jusqu'à blocage. Attachez toujours une élingue de sécurité à un point de fixation dédié. L'emplacement doit supporter 10 fois le poids de l'appareil.

Quel type de câble DMX est nécessaire ?

Utilisez un câble DMX standard à 3 broches. Connectez la sortie DMX du contrôleur à l'entrée du premier appareil, puis reliez les appareils en chaîne. Sur le dernier appareil, placez une résistance de terminaison de 120 ohms entre les broches 2 et 3.

Puis-je utiliser cet appareil en extérieur ?

Oui, l'indice IP65 le protège contre la poussière et les éclaboussures. Cependant, il est conçu pour un usage temporaire (événements). Évitez une exposition permanente aux intempéries. Vérifiez régulièrement les joints d'étanchéité.

Que faire si l'appareil ne répond pas au contrôleur DMX ?

Vérifiez la connexion du contrôleur, l'intégrité des câbles et l'adresse DMX de l'appareil. Assurez-vous que la ligne est terminée par une résistance. Si un appareil est défectueux, il peut perturber la ligne. Testez en bypassant les appareils un par un.

Comment nettoyer le BeamZ BS1500 RGBW ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux non pelucheux légèrement imbibé d'une solution de nettoyage douce. N'utilisez pas de solvants ou d'abrasifs. Séchez avec un chiffon propre ou de l'air comprimé basse pression.

Le faisceau lumineux s'interrompt par intermittence, que faire ?

L'appareil est peut-être en surchauffe. Laissez-le refroidir, réduisez la température ambiante et assurez une bonne ventilation. Vérifiez que les LED ne sont pas endommagées. Si le problème persiste, contactez le service après-vente BeamZ.

Combien d'appareils peuvent être chaînés sur une même prise ?

Jusqu'à 4 unités maximum en 230V/16A. Utilisez un câble trois conducteurs de section 1,5 mm² minimum et respectez le code couleur. Ne dépassez pas cette limite pour éviter les risques électriques.

Quelles sont les précautions à prendre avec l'effet stroboscopique ?

Les stroboscopes peuvent déclencher des crises d'épilepsie. Prévenez le public, évitez les zones d'escalier ou de sortie, ne dépassez pas 5 flashs par seconde pour limiter les risques. Ayez du personnel formé pour intervenir en cas de crise.

Puis-je remplacer le fusible moi-même ?

Utilisez uniquement un fusible de même type et puissance. Si vous n'êtes pas qualifié, contactez un technicien. Ne tentez pas de réparations non décrites dans le manuel sans autorisation du service BeamZ.

Que faire si l'appareil affiche une erreur après réinitialisation ?

Vérifiez la version du logiciel et les messages d'erreur. Un réglage mécanique peut être nécessaire. Contactez le service après-vente BeamZ ou un partenaire agréé pour assistance.

MODE D'EMPLOI BS1500 RGBW BeamZ

AVERTISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Déballez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez lire attentivement ces instructions et les suivre.
• Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil.
  • Assurez-vous qu'aucune ouïe d'aération n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

AVERTISSEMENT! Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondent aux valeurs spécifiées sur l'appareil. S'il est équipé d'un sélecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondent. Si le cordon d'alimentation ou l'adaptateur secteur fourni ne s'adapte pas à votre prise murale, contactez votre électricien.

• Après avoir branché l'appareil, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple pour ne pas trébucher.
  • Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommagé. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Débranchez toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer ! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
  • N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installez l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériau sur l'objectif.
• Ne laissez jamais la lumière du soleil s'allumer directement sur l'objectif, même lorsque l'appareil ne fonctionne pas.
  • Laissez toujours un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.
• Veillez à ce que la zone située sous le lieu de montage soit toujours inaccessible au public lors de l'installation ou de l'entretien de l'appareil.
• Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez présent à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou épileptiques.
• Cet appareil n'est pas conçu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

AVERTISSEMENT! Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

• Assurez-vous que l'appareil n'est pas exposé à une chaleur extrême, à l'humidité ou à la poussière.
- Nettoyez l'appareil à l'aide d'un chiffon sec.
- Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boîtier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler.
- Cet appareil est conçu exclusivement pour une utilisation à l'intérieur, n'utilisez pas cet appareil à proximité immédiate d'un liquide (ne s'applique pas aux équipements extérieurs spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'exposez pas cet appareil à des matériaux, liquides ou gaz inflammables.
- Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.
• N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.
- Ne démontez pas ou ne modifiez pas l'appareil.
• Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance.
- Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié.
- La température ambiante doit toujours être comprise entre -5^ C et +45^ C.
- Si cet appareil est utilisé dans un but autre que celui décrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque.
- Les sacs en plastique doivent être gardés hors de portée des enfants.
• L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit. Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre bureau municipal local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Dès réception du produit, déballez soigneusement le carton, vérifiez son contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôlez si des pièces semblent endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le matériel d'emballage. Dans le cas où le produit doit être retourné à l'usine, il est important que le produit soit retourné dans son emballage d'origine.

Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

ALIMENTATION

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à l'arrière du produit. Vérifiez que la tension secteur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation réglable.

L'appareil est équipé d'un connecteur de sortie d'alimentation. En fonction des conditions locales, plusieurs appareils peuvent être reliés entre eux par l'entrée et la sortie du bloc d'alimentation. Connectez un maximum de quatre unités (si vous utilisez une tension de 230V/16A) à la suite. Utilisez un câble trois conducteurs homologué avec une section de 1,5 mm² au moins. Respectez les instructions de montage du fabricant et le code couleur du câble. N'éteignez pas l'appareil en retirant le cordon d'alimentation, mais utilisez l'interrupteur marche/arrêt ou schuko!

AVERTISSEMENT! Reliez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'incendie.

RISQUES DE BELSSSURES

ATTENTION! ! Les effets stroboscopiques peuvent provoquer des crises d'épilepsie chez les personnes sensibles !

Pour se prémunir contre les risques de crise d'épilepsie :

• N'utilisez pas l'appareil à proximité d'escaliers, dans des couloirs ou près de sorties du public.
• Prévenez à l'avance de l'utilisation d'un stroboscope. Affichez des avis d'informations au point de vente des billets si possible, dans le programme et à l'entrée de la salle.
• Evitez les périodes prolongées d'émission en continu, en particulier à des fréquences de 10 à 20 flashes par seconde. A des taux de flashes inférieurs à 5 flashes par seconde, on estime que seulement 5% des personnes sensibles au scintillement peuvent faire une crise.
  • Assurez-vous que le personnel soit formé aux soins de personnes en crise d'épilepsie et soit capable de lui prodiguer des soins.
• Si des stroboscopes sont utilisés et si une personne fait une crise, éteignez immédiatement les appareils.
  • Installez l'appareil aussi haut que possible au-dessus de la tête.

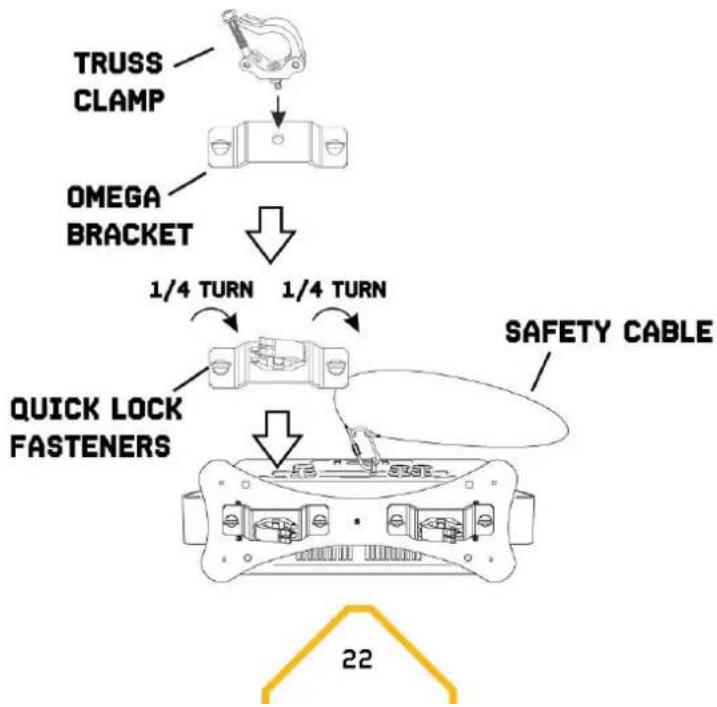

FIXATION

L'appareil peut être installé sur une surface stable et plane. Grâce aux possibilités de fixation de la plaque de base, l'appareil peut également être monté à l'envers sur une poutrelle, voir photo ci-dessous. Pour la fixation, il est nécessaire d'utiliser des colliers de serrage certifiés avec une capacité de charge correspondante. Comme indiqué sur le schéma, les boulons de verrouillage rapide des supports oméga sont placés dans les ouvertures prévues à cet effet dans la plaque de base et tournés dans le sens des aiguilles d'une montre jusqu'à leur blocage (jusqu'à la butée). L'emplacement de montage doit être suffisamment stable et pouvoir supporter un poids égal à 10 fois le poids de l'appareil. Fixez l'appareil à l'aide d'une élingue de sécurité afin qu'il ne puisse pas tomber.

Lors de toute installation, respectez toujours les directives européennes et nationales concernant l'accrochage des produits, les structures et toutes les autres questions de sécurité. Faites toujours vérifier l'installation par un revendeur agréé !


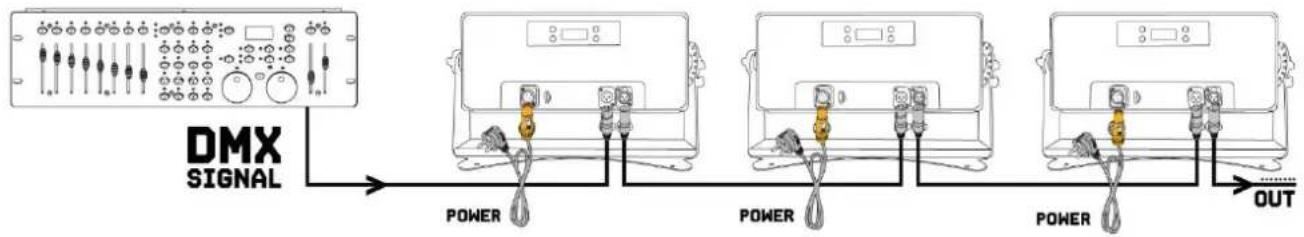

GESTION DMX512

Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Connectez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient connectés entre eux.


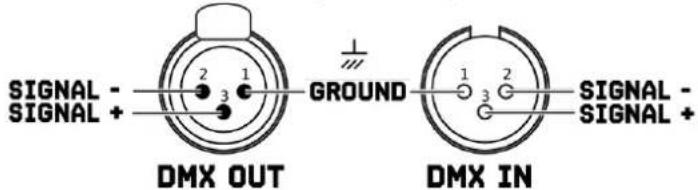

ATTENTION! sur le dernier appareil, vous devez terminer la ligne DMX avec une résistance. Prenez un connecteur XLR et soudez une résistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier appareil sur la ligne.

CLASSE DE PROTECTION IP65

Les appareils avec indice de protection IP65 sont étanches à la poussière et complètement protégés contre les contacts (premier numéro de code). Ils sont également protégés contre les éclaboussures sous n'importe quel angle (deuxième chiffre du code). C'est pourquoi ce projecteur peut également être utilisé à l'extérieur. Les projecteurs sont généralement conçus pour une utilisation temporaire (éclairage d'événements) et non pour une utilisation permanente à l'extérieur. La classe de protection spécifiée ne concerne pas la résistance aux intempéries des projecteurs (résistance aux variations des conditions ambiantes ainsi qu'aux effets de la lumière du soleil et des rayons UV). Les joints d'étanchéité et les raccords vissés des projecteurs doivent être contrôlés régulièrement afin de garantir un fonctionnement irréprochable.

ENTRETIEN

Évaluez l'environnement d'exploitation et établissez un calendrier d'inspection et de nettoyage suivants les points ci-dessous :

• Débranchez le projecteur de l'alimentation électrique et laissez-le refroidir complètement avant de l'inspecter et de le nettoyer.
• Vérifiez que les vis et les boulons utilisés pour installer le projecteur sont bien serrés et ne présentent pas de trace de corrosion.
- Contrôlez le boîtier, les points de fixation et les points de montage, ils ne doivent présenter aucun signe de déformation, d'usure ou de fatigue.
- Contrôlez les pièces mécaniques en mouvement, celles-ci ne doivent présenter aucun signe d'usure ou de fatigue.
• Vérifiez les câbles d'alimentation électrique et de signal, ils ne doivent présenter aucun dommage ou fatigue.
• N'utilisez pas de solvants, d'abrasifs ou d'autres produits agressifs pour nettoyer l'appareil.
- Essuyez le projecteur et nettoyez la plaque de verre avec un chiffon doux, propre et non pelucheux imbibé d'une faible solution de nettoyage. Posez la solution sur le chiffon et non sur la surface à nettoyer. Évitez de frotter les surfaces vitrées.
- Séchez le projecteur, les connecteurs et les contacts avec un chiffon doux, propre, non pelucheux ou de l'air comprimé basse pression avant de remettre le projecteur sous tension.

RESOLUTION DE PROBLEMES

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de réponse de l'appareil.	L'appareil n'est pas alimenté.Problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les câbles et branchements.Contacter le support Beamz ou un partenaire de service agréé Beamz.N'enlevez pas les couvercles de la base.N'essayez pas de remplacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autoriséBeamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les câbles.Réparez ou remplacez les câbles défectueux.Insérez un bouchon DMX dans la prise de sortie DMX sur le dernier appareil de la ligneDMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Débranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un appareil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les câbles et branchements.Installez un câble inversion de phase entre les appareils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations. Contacter le service après-vente Beamz ou un partenaire de service agréé Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondent pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiante. Veillez à ce que l'air circule librement autour de l'appareil.Nettoyer l'appareil si nécessaire.Débrancher l'appareil et contacter le service après-vente Beamz ou un partenaire agrééBeamz..Débranchez l'appareil. Vérifiez les réglages et corrigez si besoin.
