Caractéristiques techniques	Cuisinière à gaz avec four à convection
Dimensions	Largeur : 76 cm, Hauteur : 90 cm, Profondeur : 60 cm
Type de cuisson	Gaz
Nombre de foyers	5 foyers
Capacité du four	70 litres
Fonctions du four	Convection, Grill, Cuisson traditionnelle
Utilisation	Idéale pour la cuisson de plats variés, réglage précis de la température
Entretien	Nettoyage facile grâce à un revêtement émaillé
Réparation	Service après-vente disponible, pièces de rechange accessibles
Sécurité	Système d'arrêt automatique en cas d'extinction de la flamme
Informations générales	Garantie de 2 ans, compatible avec les bouteilles de gaz et le gaz de ville

FOIRE AUX QUESTIONS - CC76V Porter & Charles

Comment allumer la cuisinière Porter & Charles CC76V ?

Pour allumer la cuisinière, tournez le bouton de commande de l'une des zones de cuisson dans le sens des aiguilles d'une montre jusqu'à la position désirée.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée à une source d'alimentation. Assurez-vous également que le bouton de commande est réglé sur une température appropriée.

Comment nettoyer la surface de ma cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Y a-t-il un mode de sécurité pour les enfants sur la cuisinière ?

Oui, la cuisinière Porter & Charles CC76V est équipée d'un verrou de sécurité pour enfants. Consultez le manuel d'utilisation pour savoir comment l'activer.

Comment régler la température des zones de cuisson ?

Pour régler la température, tournez simplement le bouton de chaque zone de cuisson vers la droite pour augmenter la chaleur ou vers la gauche pour diminuer.

Pourquoi y a-t-il une odeur de brûlé lors de la première utilisation ?

Il est normal de ressentir une légère odeur de brûlé lors de la première utilisation, car les résidus de fabrication peuvent se brûler. Cela devrait disparaître après quelques utilisations.

Comment puis-je vérifier que le four fonctionne correctement ?

Préchauffez le four à une température de 180°C et placez un thermomètre de cuisson à l'intérieur pour vérifier la précision de la température.

Quel type de casseroles puis-je utiliser avec la cuisinière ?

Utilisez des casseroles et poêles à fond plat pour une meilleure conduction de la chaleur. Évitez les ustensiles en cuivre ou en aluminium non revêtus.

Comment désactiver l'alarme de la minuterie ?

Pour désactiver l'alarme de la minuterie, appuyez sur le bouton 'Minuterie' ou 'Stop' selon le modèle de votre cuisinière.

Où puis-je trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation est généralement inclus dans l'emballage de la cuisinière. Vous pouvez également le télécharger sur le site officiel de Porter & Charles.

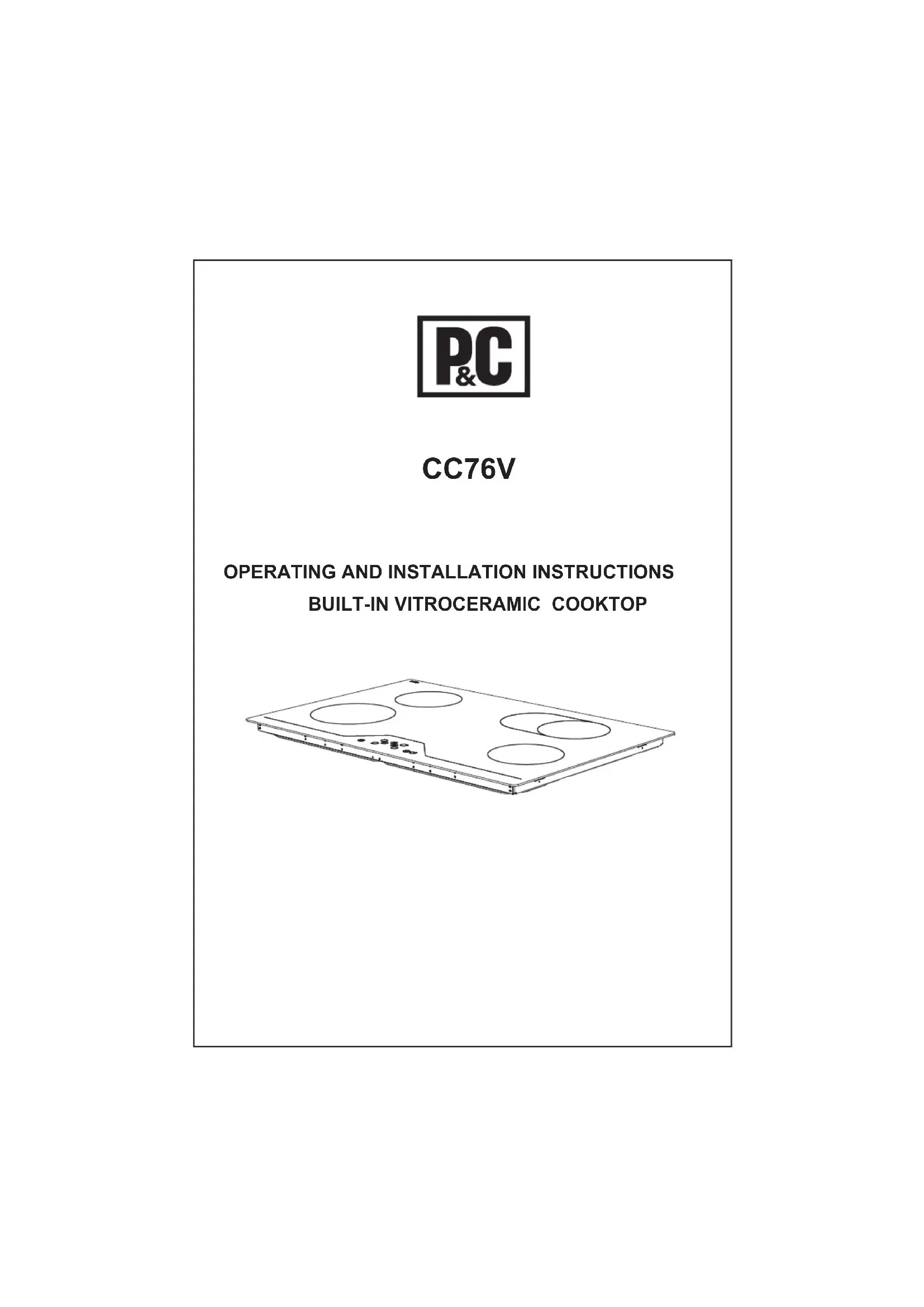

MODE D'EMPLOI CC76V Porter & Charles

INST ALLA TION Local d’installation de la plaque encastrable Branchement électrique de la plaque UTILISATION Marche/Arrêt de l’appareil Sélectionner le brûleur Régler le niveau de cuisson avec ou sans impulsion de chaleur Éteindre les brûleurs individuels Verrouillage Verrouillage enfant

FONCTIONS DE SÉCURITÉ TOUCH CONTROL

Senseur de sécurité de mise hors service Mise hors service lors d’une surchauffe Limitations du temps de fonctionnement Fonctions de la température résiduelle

NETTOYAGE ET ENTRETIENDESCRIPTION DE LA PLAQUE

Cher client, Vous devez lire ce manuel afin d’obtenir la meilleure performance et prolonger la vie utile de votre appareil. Nous vous recommandons de garder ce manuel pour référence future.

otre plaque est garantie et vous proportionnera un service durable. Cette garantie s’applique seulement si l’appareil est installé et utilisé selon les instructions de fonctionnement et d’installation décrites dans ce manuel. Remarque: Votre plaque peut être différente du modèle présenté ci-dessus. PANNEAU TOUCH CONTROL

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE. Cette notice est conçue pour plusieurs modèles. Votre appareil de cuisson n'est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôler dans la notice les caractéristiques dans les paragraphes comportant des images. Consignes de sécurité générales ? La fabrication de votre appareil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière. ? Les travaux de maintenance et d'entretien doivent être effectués exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectués par des personnes non-qualifiées vous exposent à des dangers. Ne modifiez pas les spécifications de votre appareil de cuisson de quelque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution. ? Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre appareil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre appareil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide. ? Pour les appareils électriques : La sécurité électrique de votre appareil de cuisson n'est garantie que s'il est branché à une alimentation électrique avec terre, conforme aux normes de sécurité électrique en vigueur. Si vous n'êtes pas sûr de votre installation électrique avec terre, consultez un électricien qualifié. ? ATTENTION: Votre appareil de cuisson est conçu uniquement pour la cuisson des aliments et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le réchauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou négligente? Cet appareil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacités physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet appareil de cuisson sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l'appareil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l'appareil de cuisson. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous la supervision d'une personne responsable. ? N'essayez pas de soulever ou de déplacer l'appareil de cuisson en tirant sur la poignée du four. ? Cet appareil de cuisson n'est pas connecté à un dispositif de d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation ? Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvrez la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau. ? Ces instructions ne sont valides que si le symbole du pays est sur votre appareil de cuisson. Si le symbole du pays n'est pas sur votre appareil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières. ? MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à l'écart sauf s'ils sont constamment supervisés. AVERTISSEMENT: Pendant l'utilisation,tous les éléments accessibles de votre appareil de cuisson deviennent chauds, et gardent pendant un certain temps leur température élevée, même quand l'appareil de cuisson est arrêté. Ne touchez pas les surfaces chaudes (manettes et poignée du four comprise) et empêchez les enfants de moins de 8 ans d'approcher de l'appareil de cuisson. Il est recommandé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher. ? AVERTISSEMENT: Ne laissez pas votre appareil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre appareil de cuisson et couvrez la casserole ou la poêle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la mettre en route sans surveillance quand vous faites chauffer de l'huile. Ne laissez pas de matière inflammable près de votre appareil de cuisson lorsqu'il fonctionne. ? MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson. ? AVERTISSEMENT: Risque d'incendie: Ne rangez pas d'objets sur les surfaces de cuisson et ne rangez aucun contenant pressurisé tel que les aérosols, les matériaux inflammables (objets en papier, en plastique et en tissu), dans le tiroir placé sous le four ou sous la plaque de cuisson. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).? MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de choc électrique. ? AVERTISSEMENT: Si votre appareil de cuisson est équipé d'un plan de cuisson en verre (vitro ou induction) et si la surface est fissurée, mettez les manettes sur "0" pour éviter un éventuel choc électrique. De même, si des fissures apparaissent sur les plaques électriques, il est impératif d'arrêter immédiatement l'alimentation électrique afin de prévenir toute électrocution. Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds. ? Après utilisation, arrêter le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles. ? Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Si votre appareil de cuisson est équipé d'un couvercle, ce couvercle doit être soulevé avant la mise en fonction des zones de cuisson. Avant de refermer le couvercle, il faut s'assurer que l'appareil de cuisson a bien refroidi. Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle. ? Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé. Votre appareil de cuisson ne doit jamais êtrebranché sur une rallonge, sur une minuterie extérieure, une prise triplite ou un système de commande à distance séparée ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement. ? Pour empêcher le basculement de votre appareil de cuisson, des fixations de stabilisation doivent être installés. Si votre appareil de cuisson est installé sur un socle, prenez les précautions nécessaires pour qu'il ne tombe pas. MISE EN GARDE: Ce dispositif de stabilisation doit être mis en place pour éviter le basculement de l'appareil ( voir explications dans la notice).

?Lors de son utilisation, l'appareil devient chaud. Faire attention de ne pas toucher les éléments chauffants situés à l'intérieur du four. Quand le four fonctionne, il ne faut absolument pas toucher les éléments chauffants (résistances) du four, car il y a un risque très important de brûlure.

façon à prévenir les chutes éventuelles. Les poignées des casseroles peuvent devenir chaudes, attention aux enfants. ? Faites attention aux poignées de la porte du four et aux manettes de commande des zones de cuisson qui peuvent devenir chaudes lors de l'utilisation de votre appareil de cuisson et pendant un certain temps après son utilisation. ? N'utilisez pas des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs métalliques pour nettoyer tous les éléments de votre appareil de cuisson (verre, émail, inox, plastique et peinture), car cela raierait les surfaces, et pourrait entraîner l'éclatement des Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, desurfaces en verre ou la destruction des autres éléments de votre appareil de cuisson. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre. ? N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre appareil de cuisson. ? Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre, vous devez faire attention de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d'un travail au-dessus de votre appareil de cuisson). ? MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique. ? MISE EN GARDE: Les parties accessibles peuvent devenir chaudes au cours de l'utilisation. ?Il est recommandé d'éloigner les jeunes enfants. ?Lors des nettoyages pyrolytiques, les grilles de four, les étagères et les grilles, ou tout autre accessoire doivent être enlevés avant le cycle pyrolyse. Les éclaboussures excessives doivent également être nettoyées avant le cycle pyrolyse. ?Utiliser uniquement la sonde thermique recommandée pour ce four. (option sonde pour viand, si votre appareil en est équipé) ?Ne faites aucune pression sur le fil électrique (si équipé) lors de l'installation de votre appareil de cuisson. Assurez-vous aussi que la câble n'est pas coincé derrière votre appareil de cuisson. Si lecâble d'alimentation est endommagé, il doit être remplacé par un câble présentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger. ?Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre appareil de cuisson et casser certaines parties (d'où la nécessité de mettre en place les fixations anti-basculement). En cas d'utilisation d'appareils électriques à proximité de votre appareil de cuisson, faites attention que le câble d'alimentation de ces appareils ne soit pas en contact avec la surface chaude de votre appareil de cuisson. Avertissements d'installation ?N'utilisez votre appareil de cuisson que lorsque l'installation est terminée. ?Votre appareil de cuisson doit être installé et mis en service par un technicien qualifié. Le fabricant décline sa responsabilité pour tout dommage résultant d'un mauvais emplacement ou de l'installation de votre appareil de cuisson par un technicien non qualifié. ?Après avoir déballé votre appareil de cuisson, vérifiez soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilisez pas et contactez immédiatement votre Revendeur. Etant donné que les matériaux d'emballage (polystyrène, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage) ? Protégez votre appareil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, la neige, la poudre, etc. ? Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100°C. ? Les conditions d'ajustement au gaz de votre appareil de cuisson sont indiquées sur une étiquette collée à l'arrière (Uniquement pour les appareils de cuisson gaz et mixtes). Si vous utilisez votre appareil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison (uniquement pour les appareils de cuisson gaz). Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout près de votre appareil de cuissonLors de l'utilisation ?Lors de la première mise en marche de votre appareil de cuisson (au niveau du four), il se produira une certaine odeur caractéristique des matériaux d'isolation et des éléments chauffants. Pour cette raison, avant d'utiliser votre four, faites-le fonctionner à vide à sa température maximale pendant 45 minutes. Vous devez également vous assurer que la pièce dans laquelle est installé votre appareil de cuisson est bien ventilée. ?Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui va alors se dégager du four : il peut y avoir des risques de brûlures. ?Ne placez pas de matériaux inflammables ou combustibles à proximité de votre appareil de cuisson pendant son fonctionnement. ?Toujours utiliser des gants de cuisine pour mettre ou retirer les plats de cuisson du four. ?Ne laissez pas votre appareil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre appareil de cuisson et couvrez la casserole ou la poêle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la mettre en route sans surveillance quand vous faites chauffer de l'huile. Ne laissez pas de matière inflammable près de votre appareil de cuisson lorsqu'il fonctionne. ?Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissent pas gêner ou être attrapées par un enfant. ?N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles. ?Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat. Sur les dessus vitro et inductions, ne coupez pas du pain sur le verre. Le plan de travail en verre ne doit pas être utilisé comme surface de travail. Faites attention de ne pas poser sur la dessus des récipients qui pourraient abîmer le verre. Des récipients ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil, essuyez systématiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre, ceci afin d'enlever des microparticules sous le récipient, qui risqueraient de rayer le verre.Sur les dessus vitro, utilisez uniquement des ustensiles à fond plat. ?Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifiques pour l'induction (indiqué sous l'ustensile par le Fabricant). ? Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson. ?Les utilisateurs qui utilisent un pacemaker implanté, doivent tenir la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées. ?Si vous n'avez pas l'intention d'utiliser votre appareil de cuisson pendant une longue période, nous vous conseillons de le débrancher électriquement. Veillez aussi fermer en même temps le robinet de gaz (pour les appareils de cuisson à gaz) lorsque vous n'utilisez pas l'appareil. ?Si vous ne vous servez pas pendant un certain temps des vos plaques électriques, il sera nécessaire de mettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent (plaque en fonte). ?Assurez-vous toujours que les manettes de commande de votre appareil de cuisson sont toujours à la position « 0 » lorsque votre appareil de cuisson n'est pas utilisé. Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. Positionnez bien les grilles du four dans les glissières latérales prévues à cet effet, sinon quand vous tirerez sur les grilles, elles pourront s'incliner, et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler. ?Certains appareils de cuisson avec four électrique sont équipés d'un ventilateur tangentiel. Ce ventilateur fonctionne pendant la cuisson. L'air est expulsé à travers des orifices entre la porte du four et le bandeau de commande. Le ventilateur peut continuer à fonctionner après l'arrêt du four pour aider les commandes à refroidir : ne vous inquiétez pas. ?ATTENTION: L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la pièce au sein de laquelle est installée votre appareil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l'appareil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique. Pour les appareils de cuisson avec énergie électrique, la cuisson produira aussi de l'humidité et des odeurs. Il sera nécessaire d'installer aussi un dispositif de ventilation mécanique?Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée. ? Si vous utilisez le grill gaz (suivant modèle), il est impératif de laisser la porte ouverte, et de mettre en place la tôle de protection (pour le bandeau et les manettes) fournie avec votre appareil de cuisson. Ne jamais utiliser le grill gaz lorsque la porte du four est fermée (pour les appareils de cuisson gaz avec grill gaz). ? Si vous utilisez le grill électrique (suivant modèle), la porte du four devra être fermée (pour les appareils de cuisson avec four électrique). ATTENTION: Les couvercles en verre peuvent se briser sous l'effet de la chaleur. Avant de refermez le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir ? Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre appareil de cuisson et casser le couvercle (d'où la nécessité de mettre en place les fixations anti-basculement). ? Ne rangez aucun objets lourds ou inflammables (nylon, sac en plastique, papier, habit...) dans le tiroir placé sous le four. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles). ? Ne séchez pas de serviettes, éponges ou vêtements dans ou sur votre appareil de cuisson ainsi que sur la poignée du four. Pendant le nettoyage et l'entretien ? Arrêtez toujours le fonctionnement de votre appareil de cuisson avant le nettoyage ou l'entretien, en le débranchant, ou en éteignant l'interrupteur principal. Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande. ? N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de votre appareil de cuisson. DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.INSTALLATION Le branchement électrique de la plaque doit être effectué par un technicien de service qualifié ou un électricien qualifié, selon les instructions décrites dans ce manuel et les règlements actuels.

• A vant de procéder à l’installation, vérifiez si les conditions de distribution locales et les réglages de l’appareil sont compatibles.

• Les lois, règlements, directives, normes en vigueur dans le pays d’installation doivent être respectées (règles de sécurité, recyclage correct selon les réglements, etc.). Local d’installation de la plaque encastrable Après avoir retiré de l’emballage, vérifiez si l’appareil et les respectifs accessoires ne sont pas endommagés. Si vous constatez des dommages, n’utilisez pas l’appareil et contactez immédiatement un technicien de service qualifié ou un électricien qualifié.

• Cette plaque encastrable doit être installée dans le plan de travail de votre cuisine. Elle sera branchée à l’électricité avec la boîte d’interrupteur ci- dessous, spécialement fourni pour cet effet.• Appliquez la bande adhésive autour de toute l’extrémité inférieure de la superficie de cuisson bien comme sur la partie extérieure du panneau en verre céramique. N’étirez pas la bande. Vissez les 4 supports de montage du plan de travail sur les parois latérales du produit. Support de montage du plan de travail

• Laissez une ouverture avec les dimensions indiquées dans l’image ci-dessous.La distance entre la partie arriére de a plaque et le mur adjacent dépend de la surface du mur . Ne pas approcher de matériau combustibe comme du papier ou des rideaux a coté de la plaque. Murs adjacents A [mm] B [mm] Combustible 60 150 Non-combustible 40 50Branchement électrique de la plaque

• A vant d’ef fectuer le branchement électrique, vérifiez si l’alimentation électrique du système et la prise sont appropriées pour la puissance d’alimentation maximum de la plaque.

’installation électrique de la maison et la prise électrique utilisée doivent être reliées à la terre selon les normes de sécurité.

• S’il n’y a aucun circuit dédié à la plaque et aucun interrupteur de fusible, ceux-ci doivent être installés par un électricien qualifié avant de brancher la plaque.

• L’interrupteur de fusible doit être facilement accessible quand la plaque est installée.

• N’utilisez pas d’adaptateurs, prises multiples et/ou fils d’extension.

• Un disjoncteur avec une ouverture de contact d’au moins 3 mm, puissance 25 A et un type de fonctionnement différentiel doit être installé à l’intérieur du circuit électrique.

• Pour la plaque vitrocéramique touch control, le câble doit être de type

WG / 60227 IEC 53. Le diagramme de branchement est situé à l’arrière de l’appareil.

• Cet appareil doit être branché à une borne de mise à la terre.

• Pour ce branchement, un conducteur d'alimentation de type 10 AWG doit être utilisé. L N

NOIR ROUGE VERT• Lors de l’installation, vérifiez si les câbles isolés sont utilisés. Un branchement incorrect peut endommager votre appareil. La garantie ne couvre pas ces dommages.

• Les réparations de l’appareil doivent être effectuées par un technicien de service qualifié ou un électricien qualifié.

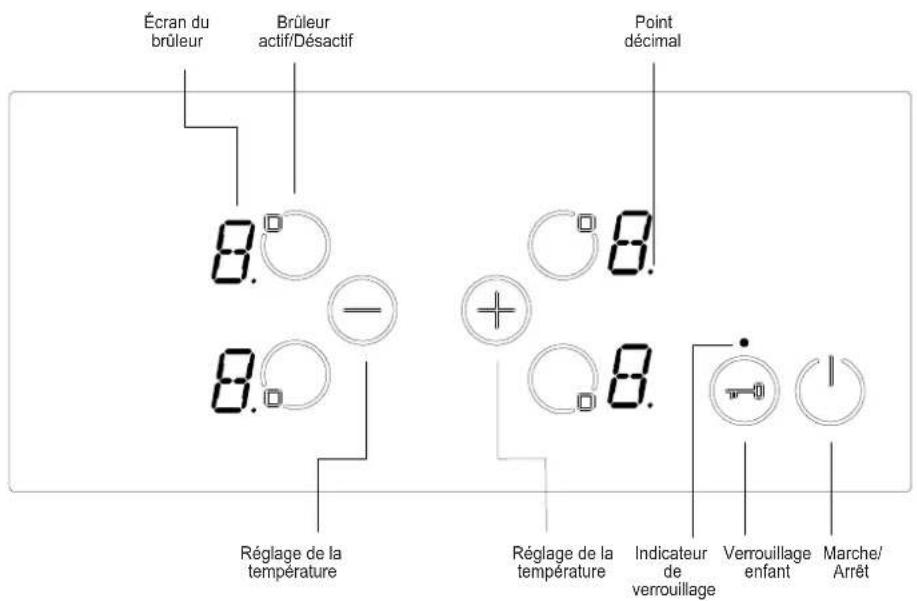

Mettez l’appareil hors service avant chaque entretien. Pour effectuer de nouveau le branchement, suivez rigoureusement les diagrammes de branchement.UTILISATION L’appareil fonctionne avec des touches touch control et les fonctions sont confirmées au moyen d’écrans de visualisation et de bips sonores. Écran du brûleur Brûleur actif/Désactif Point décimal Réglage de la température Réglage de la température Indicateur

verrouillage Verrouillage enfant Marche/ Arrêt Mode stand by Mode S L’alimentation du secteur est appliquée au contrôle de la plaque et tous les écrans des brûleurs sont éteints ou l’écran de la température résiduelle est actif Mode fonctionnement Mode B Au moins un écran de brûleur indique un réglage de température entre 0 et 9 Mode verrouillage Mode VR Le contrôle de la plaque est verrouillé. Description des modesMarche/Arrêt de l’appareil Si l’appareil est dans le Mode stand-by , pour le mettre en Mode fonctionnement il faut appuyer sur la touche Marche/Arrêt pendant au moins 1 seconde. Un signal sonore indique le succès de l’opération. Un «0» apparaît sur tous les brûleurs et les Points décimaux de tous les brûleurs clignotent (1 s. Allumé, 1 s. Eteint). Si aucune opération n’est effectuée dans les 10 s., les écrans de tous les brûleurs s’éteindront. Si les écrans sont éteints, le brûleur sera réglé sur le Mode stand-by. Si vous appuyez sur pendant plus de 2 s. ( dans le Mode fonctionnement), l’appareil est éteint et passe de nouveau au Mode S . L’appareil peut être mis hors service en appuyant sur à n’importe quel moment, même que d’autres touches soient pressées simultanément. S’il y a une température résiduelle dans un des brûleurs, elle sera indiquée dans l’écran du brûleur correspondant. Sélectionner le brûleur Si un seul brûleur est sélectionné avec le bouton brûleur actif/désactif correspondant, le Point décimal du respectif écran du brûleur clignote. Pour le brûleur sélectionné, vous pouvez régler la température entre 1 et 9 en appuyant sur les touches de réglage de la température ou . Les touches doivent être pressées dans les 3 S. Sinon la sélection du brûleur est éliminée et le point de réglage de la température disparaîtra (Pont Décimal). Si aucune opération n’est effectuée dans les 10 s., le brûleur passe au Mode S. Le réglage de la température peut être changé en appuyant sur les touches ou entre 1 et 9. Chaque pression sur la touche ou chaque changement sur l’écran est accompagné d’un signal sonore.Régler le niveau de cuisson avec ou sans impulsion de chaleur Tous les brûleurs sont équipés d’une fonctionnalité d’impulsion de chaleur. Si l’impulsion de chaleur est active, le brûleur sera activé avec l’alimentation maximum pendant une certaine période de temps, qui dépend de la température sélectionnée. Ceci est indiqué par une alternance entre un «A» et la valeur de la température définie (c-à-d. 0,5 s.

9`) sur l’écran du brûleur. Quand le temps d’impulsion de la chaleur est terminé, seule la température définie sera indiquée. Si l’impulsion de chaleur est utilisée pour un brûleur, le niveau 9 du brûleur doit être sélectionné en appuyant sur à partir du niveau 0. Après avoir réglé la température au niveau 9, «A» sera indiqué en alternance. Ceci signifie que le niveau 9 et l’impulsion de chaleur sont actifs. L’impulsion de chaleur peut être débranchée en appuyant sur jusqu’à ce que le réglage de la température «A» apparaisse. Si l’impulsion de la chaleur doit être utilisée, celle-ci peut toujours être activée en appuyant de nouveau sur si la température est réglée sur 9. Éteindre les brûleurs individuels Un brûleur peut être éteint de 3 façons:

• Opération en même temps des touches et .

Réduction de la chaleur jusqu’au niveau «0» en appuyant sur la touche

• Utilisation de la fonction de mise hors service avec la minuterie pour le respectif brûleur.Opération en même temps des touches et . Le respectif brûleur doit être sélectionné avec la touche brûleur actif/désactif correspondante, le Point décimal du respectif écran du brûleur clignote. Pour éteindre un brûleur, les touches et doivent être pressées en même temps. Un signal sonore est émis et «0» apparaît sur l’écran de réglage de la température. Si la minuterie du brûleur sélectionné est actif, alors «0» apparaîtra sur l’écran du brûleur et la respective minuterie de la Fonction avec minuterie de l’indicateur de la zone de cuisson et l’écran de la minuterie seront désactivés. S’il y a une température résiduelle dans un des brûleurs, elle sera indiquée avec un «H» sur l’écran de réglage de la température. Réduction de la chaleur jusqu’au niveau «0» en appuyant sur la touche

Le brûleur peut aussi être éteint en réduisant la température à «0». Quand l’écran du brûleur indique «0\ un point décimal associé au brûleur s’éteint. Quand vous éteignez un brûleur actif, alors «0» apparaîtra sur l’écran du brûleur et la respective minuterie de l’indicateur de la zone de cuisson et l’écran de la minuterie s’éteignent. S’il y a une température résiduelle dans un des brûleurs, elle sera indiquée avec un «H» sur l’écran de réglage de la température. Utilisation de la fonction de mise hors service avec la minuterie pour le respectif brûleur (disponible sur certains modèles uniquement). Après avoir atteint un temps restant de 0 minutes, la minuterie du respectif brûleur s’arrête, en indiquant un «0» sur l’écran du brûleur et en éteignant l’écran de la minuterie. Sur l’écran de la minuterie «00\ la respective minuterie de l’indicateur de la zone de cuisson disparaît. Un indicateur de sélection de la zone double/triple disparaît aussi s’il était actif. Un signal sonore indique aussi la mise hors service de la minuterie. Après la confirmation de la mise hors service de la minuterie en appuyant sur une touche, le signal sonore disparaît aussi.Verrouillage La fonction verrouillage sert à bloquer et régler l’appareil sur une modalité de sécurité pendant le fonctionnement. Les modifications par touché comme par exemple l’augmentation de la température et les autres ne seront pas possibles. Seule la mise hors service de l’appareil est possible. La fonction verrouillage est active, si la touche verrouillage est pressée pendant au moins 2 s. Cette opération est indiquée par un signal sonore. Après une opération de plus de 2 s., l’indicateur de verrouillage clignote et le brûleur est bloqué. Le brûleur peut être verrouillé uniquement dans le mode de fonctionnement (Mode B). Si le brûleur est verrouillé, seul peut être utilisé, toutes les autres touches sont verrouillées. Si une autre touche est utilisée dans le mode verrouillage, un signal sonore sera émis et l’indicateur verrouillage clignotera pour indiquer que le verrouillage est activé. Seule la mise hors service avec est possible. Si vous éteignez l’appareil, vous ne pourrez pas le rallumer sans le déverrouiller

Après avoir appuyé 2 s. sur , l’indicateur verrouillage disparaîtra. Maintenant, le contrôle de la plaque est débloqué et il peut être utilisé normalement.

errouillage enfant La fonction verrouillage enfant est utilisée pour bloquer l’appareil dans un processus de plusieurs étapes. Le verrouillage et déverrouillage enfant est uniquement disponible dans le Mode S.

ous devez d’abord appuyer sur jusqu’à l’émission d’un signal sonore, maintenant et doivent être pressés simultanément pendant au moins 0,5 s., 1 s., au maximum. Ensuite l’appareil peut être verrouillé en appuyant sur . Dans les 4 écrans des brûleurs, V apparaît pour confirmation.Si le rappel de minutes est encore en fonctionnement, celui-ci continuera jusqu’à ce qu’il atteigne «00» et la minuterie émettra un signal sonore. Après la confirmation de l’exécution de la minuterie, l’appareil sera complètement verrouillé. Aucune touche ne peut être utilisée tant que l’appareil est bloqué. De la même façon que le verrouillage enfant est activé, il peut aussi être désactivé. Vous devez d’abord appuyer sur jusqu’à l’émission d’un signal sonore, maintenant et doivent être pressés simultanément pendant au moins 0,5 s., suivi de . Comme confirmation de déverrouillage, le symbole «L» disparaîtra immédiatement des écrans.FONCTIONS DE SÉCURITÉ DU TOUCH CONTROL Les fonctions de sécurité suivantes sont disponibles afin d’éviter des opérations non voulues du contrôle de la plaque. Senseur de sécurité de mise hors service Afin d’éviter l’opération non désirée du senseur , un appareil de contrôle du senseur est inclu. Si une ou plusieurs touches sont pressées pendant plus de 12 s., la routine de l’appareil de contrôle du senseur indique au moyen d’un signal sonore cette opération incorrecte (un objet placé sur la touche, mauvais fonctionnement du senseur , etc.) et débranche l’appareil. La mise hors service de sécurité implique que le contrôle de la plaque passe au Mode S. Un «F» clignotera sur tous les écrans des brûleurs. S’il y a une température résiduelle, elle sera indiquée sur les écrans de tous les brûleurs. Le contrôle de la plaque passera au Mode S. À ce moment, un signal sonore sera émis. Après 10 minutes, le signal sonore s’arrêtera. S’il n’y a plus aucune opération erronée, les signaux visuels et sonores disparaîtront.Mise hors service lors d’une surchauffe Parce que l’emplacement du contrôle est très près du brûleur, au milieu de la partie avant de la plaque, il se peut qu’une casserole non placée correctement et placée sur une partie du contrôle, n’étant pas ainsi détectée par le senseur de mise hors service de sécurité (parce qu’elle ne couvre pas totalement la touche) chauf fe la plaque avec une température très élevée, pouvant provoquer des brûlures sur les doigts en touchant le verre et les touches. Afin de prévenir des dommages sur le contrôle de la plaque, le contrôle surveille toujours la température et il se débranche en cas de surchauffe. Ceci est indiqué sur les écrans des brûleurs avec la lettre T jusqu’à ce que la température baisse. Après la baisse de température, la lettre T disparaît et l’unité de contrôle de la plaque passera au Mode S . Ceci signifie que l’utilisateur peut réactiver l’appareil en appuyant sur

Limitations du temps de fonctionnement L’unité de contrôle de la plaque a une limite de temps de fonctionnent. Si le réglage de la température de ce brûleur n’a pas été altéré pendant un certain temps, le brûleur s’éteindra automatiquement ( pendant 10 s. un «0» est visualisé, suivi de la température résiduelle). La limite du temps de fonctionnement dépend de la température sélectionnée. Si une minuterie est associée au brûleur , alors «00» sera visualisé sur l’écran de la minuterie pendant 10 s. Ensuite, l’écran de la minuterie est éteint. Après une mise hors service automatique du brûleur, comme décrit ci-dessus, le brûleur est de nouveau opérationnel et le temps de fonctionnement maximum pour le réglage est appliqué.Fonctions de la température résiduelle Après tous les processus de cuisson, il y a une certaine chaleur qui reste dans le verre vitrocéramique appelée température résiduelle. Le contrôle peut calculer approximativement la température du verre. Si la température calculée est supérieure à 60ºC, alors ceci sera indiqué sur l’écran du brûleur correspondant après la mise hors service du brûleur ou du contrôle de la plaque. L’écran de la température résiduelle apparaît tant que la température calculée du brûleur est > + 60ºC.

’écran de la température résiduelle a la priorité plus petite et peut être superposée par n’importe quelle autre valeur d’écran, lors d’une mise hors service de sécurité et lors de la visualisation des codes d’erreur. Quand l’alimentation électrique revient au contrôle de la plaque après une coupure de courant, l’écran de la température résiduelle clignote, si le brûleur correspondant avait une température résiduelle supérieure à 60ºC avant la coupure de courant. L’écran clignotera jusqu’à ce que le temps maximum de la température résiduelle ait expiré ou le brûleur soit sélectionné et activé.CORRECT

NETTOYAGE ET ENTRETIEN

Les casseroles ayant une base irrégulière doivent être utilisées parce qu’elles peuvent casser le verre. La base des casseroles doivent être fines et planes autant que possible. A vant l’utilisation, vérifiez si les bases des casseroles sont propres et sèches. Placez toujours la casserole sur la zone de cuisson avant d’effectuer la mise en marche. Si possible, placez toujours les couvercles sur les casseroles. Les bases des casseroles utilisées ne peuvent pas être plus petites ou plus grandes que les zones de cuisson, elles doivent avoir la taille correcte comme indiquée ci-dessous afin de ne pas gaspiller de l’énergie.

INCORRECT INCORRECT INCORRECT

Avant de nettoyer la plaque, retirez d’abord la prise de courant. Vérifiez s’il n’y a aucune température résiduelle dans l’appareil. Le verre vitrocéramique résiste à des températures élevées et à une surchauffe. S’il y a une température résiduelle dans l’appareil, «H» apparaît en clignotant sur l’écran du brûleur

Afin d’éviter des brûlures, laissez refroidir l’appareil. Retirez tous les aliments et graisses qui débordent avec un racloir. Nettoyez la plaque avec un liquide de nettoyage approprié et un chiffon humide. Ensuite nettoyez avec un chiffon S et propre. S’il y a une feuille d’aluminium ou du plastique fondu accidentellement sur la surface de la plaque, vous devez le retirer avec un racloir. Ceci évitera des dommages possibles de la surface. Ceci s’applique aussi au sucre ou aux aliments avec du sucre qui sautent sur la plaque. S’il y a d’autres aliments fondus sur la surface de la plaque, retirez les saletés quand l’appareil est froid. Utilisez un agent de nettoyage pour le verre vitrocéramique ou l’acier inoxydable quand vous nettoyez la superficie. N’utilisez pas d’éponges ni des éponges abrasives pour nettoyer la surface vitrocéramique. Ces matériels peuvent endommager la surface. N’utilisez pas de détergents chimiques, sprays ou agents pour éliminer les taches sur la surface vitrocéramique. Ces matériels peuvent provoquer un incendie ou endommager la couleur de la plaque. Nettoyez avec de l’eau et un liquide de nettoyage.Le symbole sur le produit ou le respectif emballage indique que ce produit ne peut pas être traité comme les ordures ménagères. Il doit être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En garantissant l’élimination correcte de ce produit, vous évitez des effets négatifs sur l’environnement et la santé humaine qui peuvent être causés par une élimination incorrecte de ce produit. Pour plus d’informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.
