MODE D'EMPLOI BBT3518EWK BAUMATIC
Gestion du mode Veille de l'écran.... 4
Modes 4
Réglage de la température du réfrigérateur .... 4
Réglage de la température du congélateur 4
Température personnalisée 5
Fonction Super refroidissement 5
Fonction Super congélation 6
Mode Éco 6
Fonction Vacances 7
Dégivrage 7
Mode Démo 7
Codesd'erreur....7
Procédure d'appairage dans l'application 8
Utilisation du Wi-Fi....9
DÉPANNAGE.... 10
DESCRIPTION DU PRODUIT
2
3
4
5
6
- Panneau de commande
- Range-
bouteilles
- Clayettes
- Bac à
légumes
- Boîtes du
congélateur
- Balconnet de
porte
* La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayettes soient positionnés dans le produit et que le ventilateur soit éteint, veuillez consulter les photos ci-dessus.
** Les images ci-dessus sont uniquement à titre de référence. La configuration réelle dépend du produit physique ou de l'énoncé du distributeur.
Espace requis
La porte de l'appareil doit pouvoir s'ouvrir pleinement comme illustré. Prévoyez suffisamment de place pour une ouverture pratique des portes et des tiroirs.
Gardez une distance d'au moins 50 mm entre les parois latérales du produit et les pièces adjacentes.
540 mm Armoire : Largeur : 934 mm
Profondeur : 955 mm
700 mm Armoire : Largeur : 1200 mm
Profondeur : 1051 mm
955
140°
934
1200

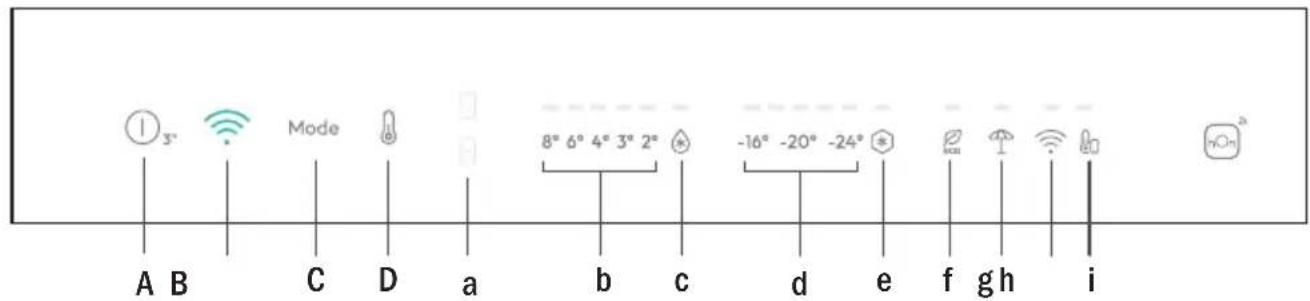

UTILISATION
A. Touche Marche/Arrêt, appuyer pendant 3 secondes. L'appareil s'allume et émet un long signal sonore (1 seconde).
B. Touche Wi-Fi, utilisé pour connecter l'appareil
C. Touche Mode, utilisé pour choisir entre Réfrigérateur, Congélateur, Éco et Holiday
D. Touche TEMP, utilisé pour sélectionner entre les niveaux de température (également Super Cool et Super Freeze)
a. L'icône de zone réfrigérateur/congélateur indique quel compartiment de l'appareil est sélectionné
b. Niveau3 de température du réfrigérateur, indiquant quelle est la température sélectionnée
c. L'icône Super refroidissement indique si la fonction est activée
d. Niveau3 de température du congélateur, indiquant quelle est la température sélectionnée dans le congélateur
e. L'icône Super congélation indique si la fonction Super congélation est activée
f. L'icône du mode Éco indique si le mode Éco est activé
g. L'icône de la fonction Vacances indique si la fonction Vacances est activée
h. L'icône Wi-Fi indique si le Wi-Fi fonctionne et si l'appareil est connecté
i. Icône de température personnalisée, indiquant si la température a été sélectionnée par l'application
Utilisation
- Branchez l'appareil et il s'allume automatiquement avec un long retour acoustique (1 sec). Toutes les LED s'allument (1 sec), puis la LED de température du réfrigérateur et la LED du congélateur s'allument fixes.
- La température sera automatiquement réglée à 4 °C dans le réfrigérateur et à -18 °C dans le congélateur.
REMARQUE : attendez au moins 2/3 heures avant de mettre des aliments dans l'appareil afin de garantir la bonne température à l'intérieur du réfrigérateur.
- En cas de coupure de courant, le dernier niveau de refroidissement réglé sera rétabli.
- Pour rétablir le réglage par défaut, maintenez l'interrupteur de porte enfoncé à l'intérieur du réfrigérateur et appuyez simultanément sur la touche Marche/Arrêt pendant 5 secondes.
- Dans des conditions normales de fonctionnement (au printemps et en automne), il est recommandé de régler la température à 4 °C. En été lorsque la température ambiante est élevée, il est recommandé de régler la température à 6\~8 °C, afin de garantir les températures du réfrigérateur et du congélateur et de réduire le temps de fonctionnement continu du réfrigérateur. En hiver lorsque la température ambiante est basse, il est recommandé de régler la température à 3\~4 °C pour éviter le démarrage/arrêt fréquent du réfrigérateur.
Gestion du mode Veille de l'écran
- Si la porte est fermée -> écran en veille (tous les voyants sont éteints)
- Si la porte est ouverte -> les voyants de la température actuelle du réfrigérateur et du congélateur sont allumés (fixes).
- Le voyant du mode ECO et celui du mode Holiday sont allumés (fixes) s'ils ont été sélectionnés précédemment.
- L'écran est prêt à être utilisé (il n'est pas nécessaire de l'activer par le toucher).
Modes
La touche Mode est utilisée pour passer d'un mode à l'autre :
Réglage de la température du réfrigérateur → Réglage de la température du congélateur → Mode ECO → Mode Holiday → Réglage de la température du réfrigérateur...
Le voyant correspondant s'allume et la sélection est immédiatement confirmée (pas de clignotement).
Un bref signal sonore confirme la sélection.
Réglage de la température du réfrigérateur
Lorsque l'écran est allumé, sélectionnez le « réglage de la température du réfrigérateur » en appuyant sur la touche MODE. Le voyant de la zone du réfrigérateur s'allume.
Appuyez sur la touche « TEMP » jusqu'à ce que la température souhaitée soit réglée. La valeur de la température change comme suit : 8 °C -> 6 °C -> 4 °C -> 3 °C -> 2 °C -> Super Cool -> 8 °C...
Le voyant correspondant s'allume et la sélection est immédiatement confirmée (pas de clignotement).
Un bref signal sonore confirme la sélection.
Réglage de la température du congélateur
Lorsque l'écran est allumé, sélectionnez le « réglage de la température du congélateur » en appuyant sur la touche MODE. Le voyant de la zone de congélation s'allume.
Appuyez sur la touche « TEMP » jusqu'à ce que la température souhaitée soit réglée.
La valeur de la température change comme suit : -16 °C -> -18 °C -> -20 °C -> -22 °C -> -24 °C -> Super Freeze ->
-16 °C...
Le voyant correspondant s'allume et la sélection est immédiatement confirmée (pas de clignotement).
Un bref signal sonore confirme la sélection.
À noter :
Le passage de la zone réfrigérateur à la zone congélateur et vice versa est immédiat lorsque l'utilisateur appuie sur la touche MODE, et la sélection est immédiatement activée Les voyants de température ne clignotent pas
Température personnalisée
Il est possible de sélectionner une température comprise entre 2 °C et 8 °C dans le réfrigérateur et comprise entre -16 °C et -24 °C dans le congélateur. Lorsque la température est sélectionnée via l'application, l'icône de température personnalisée s'allume, tandis que tous les voyants de température du compartiment concerné sont éteints (par ex. si la température du réfrigérateur est sélectionnée via l'application, les voyants de 2 °C à 8 °C sont éteints.
Si la température du congélateur est sélectionnée depuis l'application, les voyants de -16 °C à -24 °C sont éteints.).
Si seule une seule zone (congélateur ou réfrigérateur) a la température personnalisée, la sélection de la température de l'autre zone n'est pas modifiée et le voyant de la température sélectionnée de cette zone reste allumé.
Un long signal sonore (1 seconde) confirme que la connexion est établie.
Fonction Super refroidissement
Il est suggéré d'allumer la fonction Super refroidissement si une grande quantité d'aliments doit être conservée (par exemple après l'achat). La fonction Super refroidissement accélère le refroidissement des aliments frais et évite un réchauffement indésirable des produits déjà entreposés. Lorsque la fonction est activée, la température du réfrigérateur est automatiquement réglée à 2 °C.
Comment utiliser la fonction Super refroidissement :
- La fonction peut être activée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment du réfrigérateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que l'icône Super Refroidissement s'allume ou elle peut être activée depuis l'application. Lorsque la fonction est activée, la LED Super refroidissement est toujours allumée.
- Pour quitter la fonction Super refroidissement, appuyez sur la touche TEMP ou désactivez-la de l'application.
- La fonction Super refroidissement se termine automatiquement lorsque la fonction a duré plus de 12 heures.
- Lorsque le Super refroidissement se termine, l'icône du panneau de commande s'éteint et le niveau de refroidissement configuré précédemment est rétabli.
Remarque : Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.
Fonction Super congélation
La fonction Super congélation accélère la congélation des aliments frais et évite un réchauffement indésirable des produits déjà entreposés. Si une grande quantité d'aliments doit être congelée, il est recommandé de régler la fonction Super congélation 24 h avant l'utilisation. Lorsque la fonction est activée, la température est automatiquement réglée à -28 °C.
Comment utiliser la fonction Super congélation :
- La fonction peut être lancée en appuyant longuement sur la touche TEMP pour sélectionner le compartiment congélateur, puis en appuyant rapidement sur la touche TEMP jusqu'à ce que la LED de l'icône Super congélation soit allumée, ou elle peut être activée à partir de l'application. Lorsque la fonction est activée, la LED Super congélation est toujours allumée.
- Pour quitter la fonction Super congélation, appuyez sur la touche TEMP ou désactivez-la de l'application.
- La fonction Super congélation se termine automatiquement lorsque la fonction a duré plus de 50 heures.
- Lorsque la Super congélation se termine, l'icône du panneau de commande s'éteint et le niveau de congélation configuré précédemment est rétabli.
Remarque : Les fonctions Super refroidissement et Super congélation ne peuvent pas être activées simultanément.
Mode Éco
Le mode Éco peut être activé pour optimiser les performances de l'appareil, tout en obtenant la meilleure conservation des aliments. Le mode Éco règle automatiquement la température à 4 °C dans le réfrigérateur et à -18 °C dans le congélateur.
Comment utiliser le mode Éco :
- La fonction peut être activée depuis le panneau de commande en appuyant sur la touche “mode” jusqu’à ce que l’icône du mode Éco s’allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l’application. Lorsque la fonction est activée, l’icône du mode Éco est toujours allumée.
- Pour quitter le mode Éco, désactivez-le de l'application ou sélectionnez une autre fonction à partir du panneau de commande.
- Lorsque le mode Éco se termine, l'icône du panneau de commande s'éteint et les niveau3 de refroidissement configurés précédemment sont rétablis.
Fonction Vacances
La fonction Vacances peut être utilisée pour réduire la consommation d'énergie de l'appareil lorsqu'il n'est pas utilisé régulièrement. Lorsque la fonction est activée, les LED sont éteintes (même si la porte est ouverte) et le réfrigérateur fonctionne en mode de faible consommation d'énergie, tandis que le congélateur continue de fonctionner normalement.
Comment utiliser la fonction Vacances :
- La fonction peut être activée depuis le panneau de commande en appuyant sur la touche "mode" jusqu'à ce que l'icône Vacances s'allume (un signal sonore confirme la sélection) ou en sélectionnant la fonction à partir de l'application. Lorsque la fonction est activée, l'icône Vacances est toujours allumée.
- Pour quitter la fonction Vacances, désactivez-la de l'application ou sélectionnez une autre fonction depuis le panneau de commande.
- Lorsque la fonction Vacances se termine, l'icône du panneau de commande s'éteint et les niveau3 de refroidissement configurés précédemment sont rétablis.
Dégivrage
Le dégivrage des compartiments réfrigérateur et congélateur se fait automatiquement ; aucune opération manuelle n'est nécessaire.
Slider
Près de la boutique de légumes, il y a un curseur qui vous permet d'ajuster l'humidité à l'intérieur: le déplacer vers la droite diminue l'humidité, le déplacer vers la gauche augmente l'humidité.
Mode Démo
Pour entrer en mode Démo, l'écran étant déverrouillé, maintenez la touche Wi-Fi (B) enfoncée et appuyez sur la touche MODE (C) 5 fois dans les 5 secondes. Pour quitter le mode Démo, effectuez la même opération ou éteignez le réfrigérateur.
Codes d'erreur
• Erreur de communication
Les lumières [-16°C;-18°C;-20°C;-22°C;-24°C] du réfrigérateur s'allument l'une après l'autre, cela signifie qu'il y a eu une erreur de communication entre le panneau de commande principal et le panneau d'affichage. Veuillez contacter l'assistance technique pour résoudre le problème
- Ventilateur
Les lumières [-16°C;-20°C;-22°C;-24°C] du réfrigérateur clignotent simultanément dans le réfrigérateur si le ventilateur ne fonctionne pas correctement. Veuillez contacter l'assistance technique pour résoudre le problème
UTILISATION DU WI-FI
Procédure d'appairage dans l'application

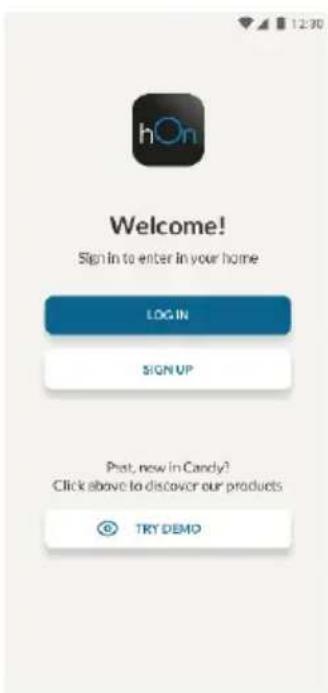

Étape 1
• Téléchargez l'application hOn dans les stores
- Créez votre compte sur l'application hOn ou connectez-vous si vous possédez déjà un compte
- Suivez les instructions d'appairage dans l'application hOn
Utilisation du Wi-Fi
Lorsque l'écran est allumé, une brève pression sur la touche Wi-Fi lance la synchronisation et le voyant Wi-Fi commence à clignoter. Suivez les instructions de l'application pour établir la connexion.
Un long signal sonore (1 seconde) confirme que la connexion est établie et le voyant reste allumé de manière fixe.
Si le Wi-Fi n'a pas encore été configuré, lorsque le réfrigérateur s'allume, il passe automatiquement en mode configuration et garde ce statut pendant 30 minutes. Pour utiliser le mode configuration :
- Appuyez sur la touche Wi-Fi pendant 2 s, le réfrigérateur passe en mode configuration du Wi-Fi et un signal sonore retentit. L'icône Wi-Fi commence à clignoter.
- Suivez les instructions de l'application pour configurer le Wi-Fi (voir ci-dessus).
- Une fois le Wi-Fi configuré et la connexion établie, l'icône Wi-Fi est allumée et fi3e.
- Au bout de 30 minutes sans effectuer aucune opération, le Wi-Fi quittera automatiquement le mode configuration.
- Si le Wi-Fi a déjà été configuré, il se reconnecte automatiquement en fonction des informations de configuration.
Pour réinitialiser le Wi-Fi, appuyez longuement sur la touche Wi-Fi – Mode pendant 2 s, le Wi-Fi est réinitialisé et un signal sonore retentit. Après cela, le Wi-Fi passe automatiquement dans l’état de configuration (l’icône Wi-Fi commence à clignoter à nouveau).
Pour éteindre le Wi-Fi, appuyez sur la touche Wi-Fi pendant 3s.
Module radio - Données techniques
| Taux de fréquence (OFR) | 2400 MHz-2843.5 MHz |
| Fréquences des canaux | 2412...2472 MHz(taille de pas 5 MHz) |
| Puissance maximum(EIRP) | 100 mW |
Le type d'équipement radio est conforme à la directive 2014/53/EU.
| L'ampoule intérieure ne s'allume pas. | • Pas d'électricité. | • Le câble d'alimentation n'est pas correctement inséré.• Vérifiez si l'appareil est éteint (voir Réglage de la température).• Vérifiez que la prise de courant fondionno correctement (p. ex. avec un autre appareil électrique). |
| • Le mode Holiday est activé. | • Désactivez le mode Holiday. |
| La température à l'intérieur du réfrigérateur et/ou du congélateur n'est pas suffisamment froide. | • Les portes ne sont pas fermées. | • Vérifiez que la porte et les gamitures forment correctement. |
| • Les portes sont fréquemment ouvertes. | • Évitez d'ouvrir les portes inufillement pendant un certain temps. |
| • Réglage incorrect de la température. | • Vérifiez le réglage de la température et, si possible, réglez une température plus basse (voir Réglage de la température). |
| • Le réfrigérateur et/ou le congélateur sont trop pleins. | • Atendez que la température du réfrigérateur congélateur se stabilise.• Évitez de remplir excessivement le réfrigérateur et le congélateur. |
| • La température ambiante est trop basse. | • Déplacez l'appareil dans un endroit plus chaud ou chauffez la pièce actuelle. |
| • Des aliments chauds ont été placés à l'intérieur. | • Atendez toujours que les aliments aient refroid avant de les placer à l'intérieur. |
| Les aliments situés dans le réfrigérateur gêle | • Réglage incorrect de la température. | • Vérifiez le réglage de la température et, si possible, l'augmenter. |
| • Nourriture en contact avec la paroi arrière. | • Ébignez les aliments de la paroi arrière du réfrigérateur. |
| Le fond du compartiment réfrigérateur est humide ou des gouttelettes d'eau sont présentes. | • Le tuyau d'égouttement peut être bouché. | • Nettoyez le tuyau d'égouttement à l'aide d'un bâtonnet ou d'un objet similaire pour permettre à l'eau de s'écouler. |
| Présence de gouttes d'eau ou de givre sur paroi arrière du réfrigérateur. | • Selon la fonction, des gouttes d'eau ou du giv se forment sur la paroi arrière du réfrigérateur pendant le fonctionnement. | • Il ne s'agit pas d'un défaut. |
| • Des aliments chauds ont été placés à l'intérieur. | • Atendez toujours que les aliments aient refroid avant de les placer à l'intérieur. |
| • Il y a des récipients alimentaires ou des liquid ouverts. | • Couvrez toujours les aliments et les liquides. |
| • Les portes ne sont pas fermées. | • Vérifiez que la porte et les gamitures ferment correctement. |
| • Les portes sont fréquemment ouvertes. | • Évitez d'ouvrir les portes inufillement pendant un certain temps. |
| Présence d'eau dans le bac à légumes. | • Manque de circulation d'air. | • Vérifiez que votre appareil n'est pas trop plein. |
| • Légumes et fruits trop humides. | • Enveloppez les fruits et légumes dans des matériaux en plastique p. ex. du film étirable, des sachets ou des récipients. |
| Le moteur fonctionne en permanence. | • Les portes ne sont pas fermées. | • Assurez-vous que les portes sont fermées et que les joints fermer correctement. |
| • Les portes sont ouvertes fréquemment. | • Évitez d'ouvrir les portes inufillement pendant un certain temps. |
| • La température ambiante est très élevée. | • Vérifiez que la température ambiante se situe dans la plage indiquée dans les spécifications de l'étiquette de l'appareil.• Réglez l'écran d'affichagele thermostat sur une température plus chaude. |
| • L'appareil est resté éteint (pas de courant) pendant un certain temps. | • Il faut nomalement 8 à 12 heures pour que l'appareil refroidisse complètement. |
| Les aliments surgelés dégèlent. | • La température ambiante est trop basse. | • Déplacez l'appareil dans un endroit plus chaud ou chauffez la pièce actuelle. |
| • La porte du congélateur n'est pas fermée. | • Assurez-vous que la porte est fermée et que la garniture est correctement étanche. |
| Alarme de porte du réfrigérateur. | • L'alarme de porte du réfrigérateur (bip sonore se déclenche lorsque la porte reste ouverte pendant plus de 3 minutes. | • Évitez de laisser la porte ouverte lorsque osla n'est pas nécessaire. Le bip s'arrête lorsque la porte est fermée. |
| L'appareil émet des bruits tels que des gargouillis, des bourdonnements, des cliquet et des grincements. | • Pas de pannes. Un moteur est en marche, p. ex. une unité de réfrigération, un ventilateur Le réfrigérant s'écoule dans les tuyaux. Le moteur, les interrupteurs et les électrovannes sont activés ou désactivés. | • Aucune action n'est nécessaire. |
| • L'appareil n'est pas situé sur un sol plan. | • Réglez les pieds pour mettre l'appareil à niveau. |
| • L'appareil touche un objet situé à proximité. | • Retirez les objets autour de l'appareil. |
| L'appareil ne refroidit pas, les voyants de température et d'éclairage sont allumés. | • Le mode Démo est activé. | • Désactivez le mode DÉMO. |
| Glace dure et givre dans le compartiment congélateur. | • Les aliments n'ont pas été correctement emballés. | • Il faut toujours bien emballer les aliments. |
| • Une porte/un tiroir de l'appareil n'est pas bien fermé(e). | • Fermez la porte/le tiroir. |
| • La porte/le tiroir a été ouvert(e) trop fréquemn ou trop longtemps. | • Nouvrez pas trop souvent la porte/b tiroir. |
| • Le joint de la porte/du tiroir est sale, usé, fissu ou ne correspond pas. | • Nettoyez le joint de la porte/du tiroir ou remplacez-le par un joint neuf. |
| • Quelque chose à l'intérieur empêche la porte/tiroir de se fermer correctement. | • Repositionnez les clayettes, les balonnets de porte ou les récierts à l'intérieur pour permettre à la porte/au tiroir de se fermer. |
| Les parois de l'appareil sont chaudes. | • Cela est normal. | |
