MANUAL DE UTILIZADOR BBT3518EWK BAUMATIC
DESCRIÇÃO DOPRODUTO....2
UTILIZAÇÃO ....3
Utilização....3
Gestão do modo standby de visualização.... 4
Modos....4
Regulação da temperatura do frigorífico.... 4
Regulação da temperatura do congelador....4
Temperatura personalizada....5
Função Super Cool ....5
Função Super Freeze......6
Modo Eco 6
Função Holiday....7
Descongelamento 7
Modo demo....7
Códigos de Erro 7
Procedimento de emparelhamento na aplicação....8
Utilização Wi-Fi 9
RESOLUÇÃO DE PROBLEMAS ....10
DESCRIÇÃO DOPRODUTO
- Painel de
Controlo
- Prateleira para
vinho
- Prateleiras
- Gaveta para
legumes e
vegetais
- Gavetas do
congelador
- Prateleira da
porta
* A configuração mais económica em termos de energia implica que as gavetas, a cai3a de alimentos e as prateleiras estejam posicionadas no aparelho e que a ventoinha esteja desligada. Consulte as figuras acima.
** As fotos acima são apenas para referência. A configuração real dependerá do produto físico ou declaração do distribuidor.

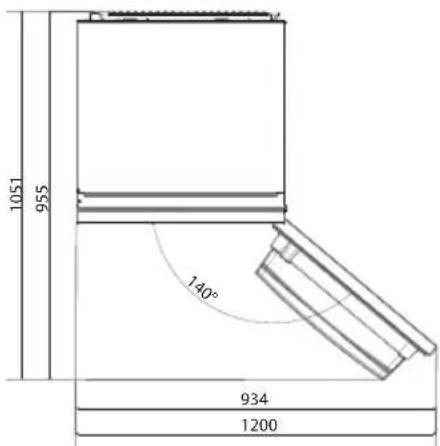

Requisitos de espaço
A porta da unidade tem de poder abrir totalmente conforme exibido. Espaço suficiente para
uma abertura conveniente das portas e gavetas. Mantenha uma distância de pelo menos 50 mm entre as paredes laterais do produto e as peças adjacentes.
540 mm Armário: Largura: 934 mm
Profundidade: 955 mm
700 mm Armário: Largura: 1200 mm
Profundidade: 1051 mm

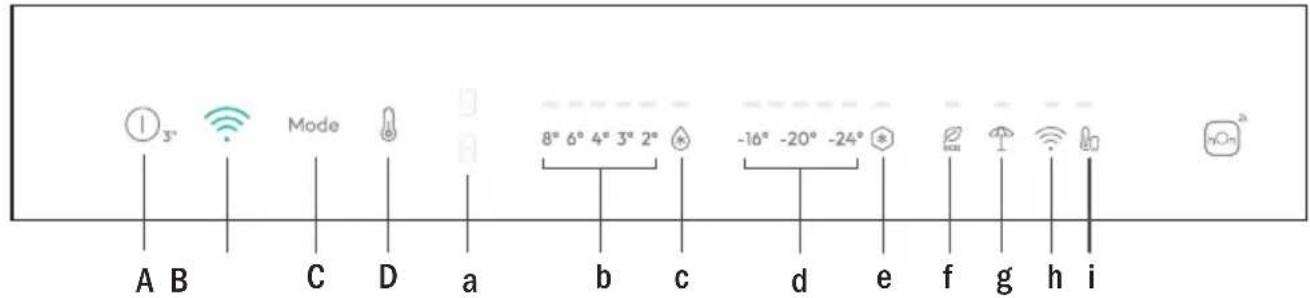

UTILIZAÇÃO
A. Tecla ON/OFF, pressione por 3 segundos. O aparelho liga-se com um longo feedback acústico (1 seg).
B. Tecla Wi-Fi, usado para conectar o aparelho
D. Tecla TEMP, usado para selecionar entre os níveis de temperatura (também Super Cool e Super Freeze)
a. Ícone frigorífico/congelador mostra qual a área do aparelho que está selecionada
b. Níveis de temperatura do frigorífico, mostram a temperatura selecionada
c. Ícone Super Cool, mostra se a função Super Cool está ativada
d. Níveis de temperatura do congelador, mostram qual a temperatura selecionada no congelador
e. O ícone Super Freeze, mostra se a função Super Freeze está ativada
f. Ícone do modo Eco, mostra se o modo eco está ativado
g. Ícone da função Holiday, mostra se a função de férias está ativada
h. Ícone Wi-Fi mostra se o Wi-Fi está a funcionar e o aparelho está conectado
i. Ícone de temperatura personalizado, mostra se a temperatura foi selecionada pela aplicação
Utilização
- Ligue o aparelho e ele liga automaticamente com um feedback acústico longo (1 seg) Todos os LEDs acendem (1 seg), então o LED de temperatura do refrigerador e o LED do freezer acendem fixos.
- A temperatura regula-se automaticamente para 4 °C no frigorífico e para -18 °C no congelador.
NOTA: aguarde pelo menos 2/3 horas antes de colocar alimentos no aparelho, de modo a garantir a temperatura no interior do frigorífico.
- Em caso de falha de energia, o último nível de arrefecimento definido é reposto.
- Para restaurar a configuração padrão, mantenha premido o interruptor da porta no interior do frigorífico e prima simultaneamente a tecla ON/OFF durante 5 segundos.
- Sob condições normais de funcionamento (na primavera e no outono), recomenda-se a regulação da temperatura para 4 °C. No verão quando a temperatura ambiente é alta, recomenda-se regular a temperatura para 6\~8 °C, de modo a garantir a temperatura do frigorífico e do congelador e reduzir o tempo de funcionamento contínuo do frigorífico; e no inverno quando a temperatura ambiente é bai3a, recomenda-se definir a temperatura para 3\~4 °C para evitar o início/paragem frequentes do frigorífico.
Gestão do modo standby de visualização
- Se a porta estiver fechada -> visor em modo de espera (todos os LEDs apagados)
- Se a porta estiver aberta -> o LED da temperatura atual do frigorífico e o LED da temperatura do congelador estão acesos (fixos).
- LED modo ECO + LED modo Holiday estão acesos (fixos) se previamente selecionados.
- O visor está pronto para receber entradas (não é necessário ativá-lo por toque).
Modos
O botão de modo é utilizado para alternar entre os diferentes modos.
O LED relacionado acende e a seleção é imediatamente confirmada (sem piscar).
O breve feedback acústico confirma a seleção.
Regulação da temperatura do frigorífico
Quando o painel de visualização estiver ligado, selecionar "regulação da temperatura do frigorífico" premindo o botão MODE. O LED da área do frigorífico acende-se.
Premir o botão "TEMP" até estar regulada a temperatura desejada.
O valor da temperatura muda desta forma: 8°C -> 6°C -> 4°C -> 3°C -> 2°C -> Super Cool -> 8°C... O LED relacionado acende e a seleção é imediatamente confirmada (sem piscar).
O breve feedback acústico confirma a seleção.
Regulação da temperatura do congelador
Quando o painel de visualização estiver ligado, selecionar a "regulação da temperatura do congelador" premindo o botão MODE. O LED da área do congelador acende.
Premir o botão "TEMP" até estar regulada a temperatura desejada.
O valor da temperatura muda desta forma: -16^ -18^ -20^ -22^ -24^ Super freezing -> -16^ ...
O LED relacionado acende e a seleção é imediatamente confirmada (sem piscar).
O breve feedback acústico confirma a seleção.
A notar:
Mudar da área do frigorífico para a área do congelador e vice-versa é imediato quando o utilizador carrega no botão MODE, e a seleção fica imediatamente ativa
Os LEDs de temperatura não piscam
Temperatura personalizada
É possível selecionar uma temperatura entre 2 °C e 8 °C no frigorífico e de -16 °C a -24 °C no congelador. Quando a temperatura é selecionada pela aplicação, o ícone de temperatura personalizada acende-se, enquanto todas as luzes LED de temperatura do compartimento afetado se apagam (isto é, se a temperatura do frigorífico for selecionada a partir da aplicação, os LEDs de 2 °C a 8 °C apagam-se.
Se a temperatura do congelador for selecionada a partir da aplicação, os LEDs -16 °C a -24 °C estão apagados).
Se apenas uma única área (congelador ou frigorífico) tiver a temperatura personalizada, a seleção de temperatura da outra área não é alterada e a luz LED da temperatura selecionada dessa área permanece acesa.
O feedback acústico longo (1 seg) confirma que a ligação está concluída.
Função Super Cool
Sugere-se ligar a função Super Cool se se tiver de guardar uma grande quantidade de alimentos (por exemplo após uma ida às compras). A função Super Cool acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Quando a função é ativada, a temperatura do frigorífico é regulada automaticamente para 2 °C.
Como usar a função Super Cool:
- A função pode ser ativada premindo longamente a tecla TEMP para selecionar o compartimento do frigorífico e, em seguida, premindo rapidamente a tecla TEMP até que o led do ícone Super Cool se acenda, ou pode ser ligada a partir da aplicação. Quando a função está ativada, o LED Super Cool está sempre aceso.
- Para sair da função Super Cool, prima a tecla TEMP ou desligue-a a partir da aplicação.
- A função Super Cool termina automaticamente quando a função durou mais de 12 horas.
- Quando o Super Cool termina, o ícone do painel de controlo desliga-se e o nível de arrefecimento previamente definido é reposto.
Nota: A função Super Cool e Super Freeze não pode ser ativada simultaneamente.
Função Super Freeze
A função Super Freeze acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Se se tiver de congelar uma grande quantidade de alimentos, recomenda-se ativar a função Super Freeze 24h antes da utilização. Quando a função é ativada, a temperatura é regulada automaticamente para -28 °C.
Como usar a função Super Freeze:
- A função pode ser lançada premindo longamente a tecla TEMP para selecionar o compartimento do congelador e, em seguida, premindo rapidamente a tecla TEMP até que o led do ícone Super Freeze se acenda, ou pode ser ligado a partir da aplicação. Quando a função está ativada, o LED Super Freeze está sempre aceso.
- Para sair da função Super Freeze, prima a tecla TEMP ou desligue-a a partir da aplicação.
- A função Super Freeze termina automaticamente quando a função durou mais de 50 horas.
- Quando o Super Freeze termina, o ícone do painel de controlo desliga-se e o nível de congelação previamente definido é reposto.
Nota: A função Super Cool e Super Freeze não pode ser ativada simultaneamente.
Modo Eco
O modo Eco pode ser ativado para otimizar o desempenho do aparelho, obtendo-se simultaneamente o melhor armazenamento de alimentos. O modo Eco regula automaticamente a temperatura para 4 °C no frigorífico e para -18 °C no congelador.
Como utilizar o modo Eco:
- A função pode ser ativada a partir do painel de controlo premindo a tecla "mode" até o ícone do modo Eco se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Eco está sempre aceso.
- Para sair do Eco desligue-o na aplicação ou escolha outra função do painel de controlo.
- Quando o Modo Eco termina, o ícone do painel de controlo apaga-se e os níveis de arrefecimento previamente definido são repostos.
Função Holiday
A função Holiday pode ser utilizada para reduzir o consumo de energia do aparelho, quando este não é utilizado regularmente. Quando a função está ligada, as luzes LED desligam-se (mesmo se a porta estiver aberta) e o frigorífico irá funcionar no modo de consumo de bai3a energia, enquanto o congelador continuará a funcionar normalmente. Como usar a função Holiday:
- A função pode ser ativada a partir do painel de controlo premindo a tecla "mode" até o ícone do modo Holiday se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Holiday está sempre aceso.
- Para sair da função Holiday desligue-a na aplicação ou escolha outra função do painel de controlo.
- Quando a função Holiday termina, o ícone do painel de controlo desliga-se e os níveis de arrefecimento previamente definidos são repostos.
Descongelamento
O descongelamento do frigorífico e do congelador é feito automaticamente; nenhuma operação manual é necessária.
Slider
Perto da loja de legumes há um controle deslizante que permite ajustar a umidade dentro dela: movê-la para a direita diminui a umidade, movê-la para a esquerda aumenta a umidade.
Modo demo
Para inserir o modo de demonstração, com o visor desbloqueado, mantenha premida a tecla Wi-Fi (B) e prima a tecla MODE (C) 5 vezes dentro de 5 segundos. Para sair do modo de demonstração, execute a mesma operação ou desligue o frigorífico.
Códigos de Erro
- Erro de comunicação
As luzes [-16°C;-18°C;-20°C;-22°C;-24°C] no frigorífico acendem-se sequencialmente o que significa que houve um erro de comunicação entre o painel de controlo principal e o painel do visor. Por favor, contate a assistência técnica para ajudar a resolver o problema
- Ventilador
As luzes [-16°C;-20°C;-22°C;-24°C] no frigorífico a piscar simultaneamente indicam que a ventoinha não está a funcionar corretamente. Por favor, contate a assistência técnica para ajudar a resolver o problema
UTILIZAÇÃO WI-FI
Procedimento de emparelhamento na aplicação
Passo 1
- Faça download da aplicação hOn nas lojas
- Crie a sua conta na aplicação hOn ou faça login se já tiver uma conta
- Siga as instruções de emparelhamento na aplicação hOn
Utilização Wi-Fi
Quando o painel de visualização está ligado, um breve toque no botão Wi-Fi inicia a sincronização e o LED Wi-Fi começa a piscar. Seguir as instruções na aplicação para completar a ligação.
O feedback acústico longo (1 seg) confirma que a ligação está estabelecida e o LED permanece aceso fixo.
Se o Wi-Fi ainda não estiver configurado, quando o frigorífico é ligado, entra automaticamente no modo de configuração e mantem esse estado durante 30 minutos. Para utilizar o modo de configuração:
- Prima a tecla Wi-Fi durante 2s, o frigorífico entra no modo de configuração Wi-Fi e um sinal acústico é feito. O ícone Wi-Fi começa a piscar.
- Siga as instruções da aplicação para configurar o Wi-Fi (ver acima).
- Logo que o Wi-Fi esteja configurado e a conexão estabelecida, o ícone Wi-Fi fica aceso e fi3o.
- Após 30 minutos sem realizar qualquer operação, o Wi-Fi sai automaticamente do modo de configuração.
- Se o Wi-Fi já estiver configurado, será reconectado automaticamente de acordo com as informações de configuração.
Para repor o Wi-Fi, prima longamente a tecla Wi-Fi - Mode durante 2s, o Wi-Fi é reiniciado e um sinal acústico é feito. Depois disso, o Wi-Fi entra automaticamente no estado de configuração (o ícone Wi-Fi começará a piscar novamente).
Para desligar o Wi-Fi, pressione a tecla Wi-Fi durante 3s.
Módulo de rádio - Dados técnicos
| Taxa de frequência (OFR) | 2400 MHz-2843.5 MHz |
| Frequências do canal | 2412...2472 MHz(tamanho do passo 5 MHz) |
| Força maxima(EIRP) | 100 mW |
O tipo de equipamento de rádio está em conformidade com a Diretiva 2014/53/EU.
RESOLUÇÃO DE PROBLEMAS
| A lâmpada interior não se acende. | • Não há eletricidade. | • O cabo de alimentação não está devidamente ligado.• Verifique se o aparelho está desligado (ver Ajuste de Temperatura).• Verifique se a tomada elétrica está a funcionar corretamente (por exemplo, com outro aparelho elétrico). |
| • O Modo Holiday está ativado. | • Desative o modo Holiday. |
| A temperatura interna do frigorífico e/ou de congelador não é suficientemente fria. | • As portas não estão fechadas. | • Verifique se as portas e vedantes selam adequadamente. |
| • As portas são abertas com frequência. | • Evite abrir as portas desnecessariamente durante algum tempo. |
| • Regulação da temperatura incorreta. | • Verifique a regulação da temperatura e, se possível, regule uma temperatura mais baixa (ver Regulação da temperatura). |
| • O frigorífico e/ou o congelador estão demasia cheios. | • Aguarde a estabilização da temperatura do frigorífico/congelador.• Evite encher excessivamente o frigorífico e ocongelador. |
| • A temperatura ambiente é demasiado baixa. | • Desibque a unidade para um local mais quente ou aqueça a divisão atual. |
| • Foram colocados artigos quentes. | • Deixe sempre arrefecer os produtos antes de os guardar. |
| A comida congela no frigorífico. | • Regulação da temperatura incorreta. | • Verifique a regulação da temperatura e, se possível, aumente a temperatura. |
| • Alimentos em contacto com a parede traseira | • Mantenha os alimentos afastados da parede traseira do frigorífico. |
| O fundo do compartimento do frigorífico est molhado ou há gotas de água. | • A mangueira de drenagem pode estar entupic | • Limpe a mangueira de drenagem com um pau ou um objeto sem para permitir o escoamento da água. |
| Presença de gotas de água ou de gelo na parede traseira do frigorífico. | • Dependendo da função, formam-se gotas de água ou gelo na parede traseira do frigorífico durante o funcionamento. | • Não se trata de um defeito. |
| • Foram colocados artigos quentes. | • Deixe sempre arrefecer os produtos antes de os guardar. |
| • Existem recipientes de alimentos ou líquidos abertos. | • Cubra sempre os alimentos e os líquidos. |
| • As portas não estão fechadas. | • Verifique se as portas e vedantes selam adequadamente. |
| • As portas são abertas com frequência. | • Evite abrir as portas desnecessariamente durante algum tempo. |
| Presença de água na gaveta dos vegetais | • Falta de circulação de ar. | • Verifique se o aparelho não está demasiado cheio. |
| • Demasiada humidade nos legumes e frutas. | • Embuhe as frutas e os legumes em materiais plásticos, por exemplo, película aderente, sacos ou recipientes. |
| O motor funciona continuamente. | • As portas não estão fechadas. | • Certifique-se de que as portas estão fechadas e que os vedantes selam devidamente. |
| • As portas são abertas frequentemente. | • Evite abrir as portas desnecessariamente durante algum tempo. |
| • A temperatura ambiente é demasiado alta. | • Verifique se a temperatura ambiente está dentro do intervalo indicado nas especificações da etiqueta do aparelho.• Regule o ecrã do visor/termostato para uma temperatura mais quente. |
| • O aparelho esteve desligado (sem corrente) durante algum tempo. | • Normalmente, o aparelho domora 8 a 12 horas a arrefecer completamente. |
| A comida congelada está a descongelar. | • A temperatura ambiente é demasiado baixa. | • Desloque a unidade para um local mais quente ou aqueça a divis atual. |
| • A porta do congelador não está fechada. | • Assegure-se de que a porta está fechada e que o vedante está a isolar devidamente. |
| Alarme da porta do frigorífico. | • O alarme da porta do frigorífico (sinal sonoro) é ativado sempre que a porta é deixada aberta durante mais de 3 minutos. | • Evite deixar a porta aberta quando não é necessário. O sinal soncessa quando a porta é fechada. |
| O aparelho emite ruídos como gorgolejos, zumbidos, estalidos, rangidos. | • Sem avarias. Um motor está a funcionar, por exemplo, uma unidade de refrigeração, uma ventoinha. O refrigerante flui para os tubos. O motor, os interruptores e as electroválvulas e ligados ou desligados. | • Não são necessárias ações. |
| • O aparelho não está colocado sobre um piso nivelado. | • Ajuste os pés para nivelar o aparelho. |
| • O aparelho toca em algum objeto em seu redor. | • Remova objetos em redor do aparelho. |
| O aparelho não arrefece, os indicadores d temperatura e de iluminação estão acesos | • O modo de demonstração está ativado. | • Desative o modo DEMO. |
| Gelo forte e geada no compartimento do congelador. | • Os itens não foram devidamente embalados. | • Embale sempre bem os objetos. |
| • Uma porta/gaveta do aparelho não está bem fechada. | • Feche a porta/gaveta. |
| • A porta/gaveta foi aberta com muita frequênci ou durante muito tempo. | • Não abra a porta/gaveta com muita frequênda. |
| • A junta de vedação da porta/gaveta está suja gasta, fissurada ou não é adequada. | • Limpe a junta da porta/gaveta ousubstitua-a por uma nova. |
| • Algo no interior impede que a porta/gaveta se feche corretamente. | • Reposicione as prateleiras, prateleiras das portas ou reprimentes internos para permitir que a porta/gaveta feche. |
| Os lados do aparelho estão quentes. | • Isto é normal. | |
