SO 6-M - Panneau solaire EINHELL - Notice d'utilisation et mode d'emploi gratuit

Marque	Einhell
Modèle	SO 6-M
Type de produit	Panneau solaire
Puissance	6 W
Tension nominale	14,5 V
Tension à vide	22,5 V
Courant nominal	390 mA
Dimensions (L x l)	45 x 31 cm
Fonctions	Charge d'accumulateurs 12V et alimentation directe d'appareils DC
Angle d'inclinaison recommandé	45° vers le sud
Protection	Diode anti-retour et protection contre les surcharges
Câble de raccordement	10 m avec protection intégrée
Adaptateur de charge	Fiche allume-cigarettes 12V
Garantie	12 mois
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les chocs mécaniques
Pièces de rechange	Commander avec type, numéro d'article et numéro d'identification

FOIRE AUX QUESTIONS - SO 6-M EINHELL

Comment installer le panneau solaire SO 6-M ?

Placez le panneau avec une inclinaison de 45° vers le sud, sans ombre. Utilisez un support adapté pour une fixation stable. Branchez le câble fourni au dos du module.

Quel type de batterie peut-on charger avec ce panneau ?

Il peut charger des accumulateurs de 12V jusqu'à 30 Ah de capacité, via une prise allume-cigarettes.

Comment brancher le panneau à une batterie 12V ?

Branchez la fiche allume-cigarettes du câble dans la prise 12V de la batterie ou de la station d'énergie. Assurez-vous que l'interrupteur de la station est en position MARCHE.

Peut-on alimenter directement un appareil avec le panneau ?

Oui, si l'appareil accepte une tension de 14,5 V et un courant jusqu'à 390 mA. Vérifiez la compatibilité, surtout pour les appareils à faible courant de démarrage.

Que faire en cas de faible ensoleillement ?

La puissance délivrée diminue. Le panneau est protégé par une diode anti-retour qui empêche la décharge nocturne. Vous pouvez laisser le panneau branché sans risque.

Comment entretenir le panneau solaire ?

Nettoyez la surface avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs et les contraintes mécaniques qui pourraient endommager les cellules.

Où trouver des pièces de rechange ?

Contactez le service après-vente avec le type d'appareil, le numéro d'article et le numéro d'identification. La garantie de 12 mois couvre les défauts de fabrication.

Le panneau est-il résistant aux intempéries ?

Le panneau est conçu pour une utilisation extérieure, mais il est fragile. Évitez les chocs et les contraintes mécaniques. Protégez-le des chutes de grêle ou fortes tempêtes.

Quelle est la durée de charge pour une batterie de 25 Ah ?

Formule : temps = 1,1 x (capacité en Ah / courant en A). Pour 25 Ah : 1,1 x (25 / 0,39) ≈ 70,5 heures en plein soleil.

Que faire si le panneau ne charge pas ?

Vérifiez l'ensoleillement, les connexions électriques, et que la diode de protection n'est pas endommagée. Si le câble est coupé, la protection anti-retour ne fonctionne plus.

MODE D'EMPLOI SO 6-M EINHELL

Félicitations! Vous avez fait l'acquisition d'un module solaire de haute qualité. Veuillez lire complètement le mode d'emploi avant le montage et la mise en service du module et suivre les instructions. Nous déclinons toute responsabilité concernant les dégâts dus au non-respect de ce mode d'emploi. Le module solaire a été conçu pour la charge d'accumulateurs ou pour l'entraînement direct (p.ex. pompes) dans le domaine privé.

1. Etendue des fournitures

●1 Module solaire de 12 V /6 W
●1 Câble de raccordement de 10 m avec dispositif de protection contre les surcharges

2. Caractéristiques techniques:

Puissance du module solaire: 6 W

Tension nominale du module solaire: 14,5 V

Tension à vide du module solaire: 22,5 V

Courant nominal du module solaire: 390 mA

Dimensions du module solaire: 45 x 31 cm

3. Fonctionnement et montage du module solaire

Un module solaire transforme la lumière solaire reçue en énergie électrique. Avec cette énergie, on peut par exemple charger des accumulateurs, ou faire fonctionner des appareils comme par exemple des pompes à courant continu. La puissance débitée du module dépend de l'ensoleillement. Par ciel clair et rayonnement direct, la puissance du module atteint son maximum. Vous disposerez donc le module de façon que sa face (rouge/brun) ait une inclinaison de 45° vers le sud. Le module peut être monté sur un support de conception personnelle. Veillez cependant à ce que l'ensoleillement ne soit pas empêché par des buissons ou des arbres. Le soleil doit rayonner directement sur le module, sinon, sa performance serait minimale. Au cours du montage, considérez que le module est fragile et qu'il ne doit être soumis à aucun effort mécanique. Un module endommagé ne peut pas être réparé. Il doit être éliminé de manière non polluante.

4. Raccordement électrique

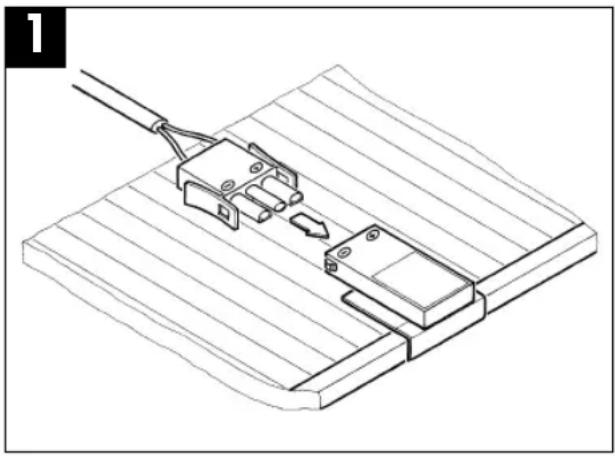

Le câble électrique fourni sera raccordé au dos du module. La fiche du câble de raccordement est protégée contre la réversibilité des pôles. N'employez pas trop de force pour mettre la fiche dans la prise.

5. Branchement des consommateurs

Quand vous choisirez vos appareils, assurez-vous qu'ils soient aptes à être directement raccordés à un module solaire. Il faut particulièrement considérer que, selon l'intensité de l'ensoleillement, le module solaire peut fournir une tension à vide jusqu'à 22,5 V et fournit 14,5 V avec un courant continu jusqu'à 390mA. Par conséquent, seuls les appareils qui démarrent déjà avec une basse intensité de courant et qui ont une marge de tension de fonctionnement correspondante sont appropriés.

6. Charge d'accumulateurs de 12 V

Le câble de raccordement du module solaire est muni d'une fiche allume-cigarettes à son bout. Le module solaire est capable de charger des accumulateurs avec une tension nominale de 12V par l'intermédiaire d'un adaptateur correspondant (prise allume-cigarettes de 12V). Le temps de charge des accumulateurs dépend de leur capacité et de l'état de charge. Le module peut être utilisé effectivement pour la charge d'accumulateurs de 12V/30Ah au maximum. Règle générale pour l'évaluation du temps de charge d'accumulateurs de 25 Ah:

1,1 = facteur fixe de charge

Temps = 1,1 x (Ah de l'accumulateur/ courant du module)

Temps = 1,1 x (25 Ah/0,39A)

Temps = 70,5 heures

7. Charge de la station d'énergie Einhell

Pour charger la station d'énergie Einhell, procédez comme suit:

●Raccordement du câble de raccordement, voir ci-dessus
- Mettez l'interrupteur Ein/Aus (MARCHE/ARRET) de la station d'énergie sur la position "Ein" (MARCHE)
- Branchez la fiche allume-cigarettes dans la prise de 12V de la station d'énergie
- Le temps de charge (mentionné ci-dessus) varie selon l'état de la batterie.

8. Remarques

Les diodes de protection intégrées dans le câble de raccordement empêchent un courant de retour dans le module. Un tel courant de retour pourrait se produire dans la nuit ou sous un ensoleillement insuffisant. Remarque! Une fois le câble sectionné, cette protection n'est plus assurée.

La protection contre les surcharges intégrée empêche une surcharge des accumulateurs, c'est-à-dire que vous n'avez pas besoin de séparer le module de l'accumulateur au cas où le temps de charge aurait été dépassé. A la marque 14,1V des accumulateurs, le dispositif anti-surcharge interrompt la charge jusqu'à ce que la tension retombe au-dessous de 14,1V.

9. Commande de pièces de rechange

Pour les commandes éventuelles de pièces de rechange, vous devriez indiquer les références suivantes:

●Type de l'appareil
- Numero d' article
●Numéro d'identification de l'appareil
●Numéro de pièce de rechange de la pièce demandée

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

1, Rue du Chemin de Fer

F-67110 Reichshoffen

Sous réserve de modifications
