SOP 126 - Panneau solaire EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire avec pompe pour fontaine
Marque	EINHELL
Modèle	SOP 126
Catégorie	Panneau solaire
Tension du panneau solaire	12 V
Puissance du panneau solaire	6 W
Hauteur maximale de fontaine	1,0 m
Débit maximal	400 l/h
Longueur du câble de la pompe	5 m
Type de pompe	Pompe submersible avec logement de filtre
Matériau du panneau solaire	Silicium monocristallin (estimation)
Dimensions du panneau solaire (L x l x H)	Environ 30 x 25 x 2 cm (estimation)
Poids total (approx.)	Environ 2 kg (estimation)
Contenu de l'emballage	Module solaire 12 V, pompe submersible avec câble 5 m, support aluminium, buses et tubes de dégagement
Fonctions principales	Alimenter une fontaine ou un petit jet d'eau, circulation d'eau décorative
Entretien et nettoyage	Nettoyer le filtre à l'eau chaude ; nettoyer le panneau solaire avec un chiffon humide
Protection contre le gel	Sortir la pompe de l'eau en hiver et la stocker au chaud ; le panneau solaire peut rester dehors
Sécurité	Fiche protégée contre l'inversion de polarité ; ne pas forcer lors du branchement ; panneau solaire fragile
Garantie	12 mois à compter de la date d'achat, couvrant les défauts de matériel et de fabrication
Service après-vente	Contactez le service après-vente EINHELL pour les pièces de rechange et réparations
Informations générales	Utilisation uniquement en extérieur ; montage facile sans outil ; installation orientée sud de préférence

FOIRE AUX QUESTIONS - SOP 126 EINHELL

Comment installer le panneau solaire SOP 126 ?

Placez le panneau solaire dans un endroit ensoleillé orienté vers le sud. Utilisez le support en aluminium fourni pour le fixer. Branchez simplement la fiche du câble de la pompe dans la douille au dos du panneau (ne forcez pas).

La pompe ne fonctionne pas, que faire ?

Vérifiez que le panneau solaire reçoit suffisamment de lumière directe du soleil. Assurez-vous que la fiche est correctement branchée et que la pompe est immergée. Nettoyez le filtre si nécessaire.

Puis-je utiliser la pompe la nuit ?

Non, la pompe fonctionne uniquement grâce à l'énergie solaire. La nuit ou par temps très nuageux, la production est insuffisante.

Comment entretenir le filtre de la pompe ?

Retirez le logement du filtre en tirant les ergots en plastique sur les côtés. Lavez le filtre à l'eau chaude pour éliminer les saletés.

Que faire en hiver pour protéger la pompe ?

Sortez la pompe de l'eau et conservez-la dans un endroit à l'abri du gel. Le panneau solaire peut rester à l'extérieur.

Le panneau solaire est-il fragile ?

Oui, le panneau solaire est sensible à la rupture. Évitez tout choc mécanique. Un panneau cassé est irréparable et doit être éliminé selon les règles environnementales.

Quelle est la hauteur maximale de la fontaine ?

La hauteur maximale de la fontaine est de 1,0 mètre.

Puis-je raccorder un tuyau supplémentaire ?

Oui, vous pouvez utiliser un tuyau pour alimenter d'autres accessoires comme une grenouille fontaine, grâce aux adaptateurs fournis.

Quelle est la garantie du SOP 126 ?

La garantie est de 12 mois à partir de la date d'achat, couvrant les défauts de matériel et de fabrication. Les dommages ultérieurs ne sont pas pris en charge.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente EINHELL pour commander des pièces de rechange comme la pompe ou le filtre.

MODE D'EMPLOI SOP 126 EINHELL

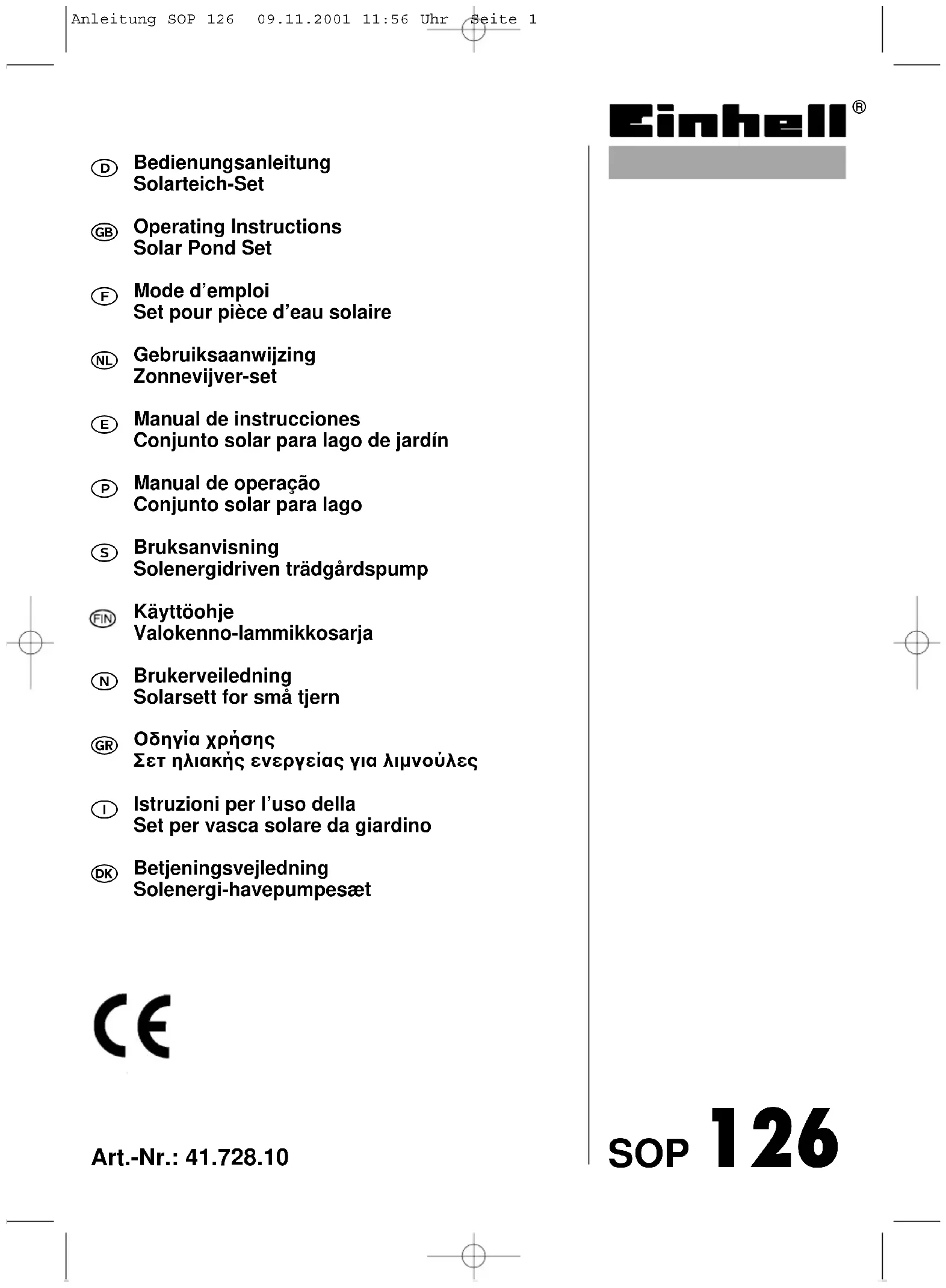

F Mode d'emploi Set pour pièce d'eau solaire

Félicitations! Vous avez fait l'acquisition d'un système de pompe de haute qualité à entraînement non polluant. Il vous procurera un plaisir sans restriction dans votre jardin pendant de longues années. Nous vous prions de lire attentivement ce mode d'emploi avant le montage et la mise en service du système et de respecter les instructions. Nous ne pouvons assumer aucune responsabilité pour des dégâts provoqués par le non-respect du mode d'emploi.

1. Etendue des fournitures

1 Pièce Module solaire de 12 V
1 Pièce Pompe submersible dans le logement de filtre avec câble de raccordement de 5 m
1 Set Buses et tubes de dégagement
1 Pièce Support en aluminium pour le module solaire

2. Caractéristiques techniques

Module solaire: 12 V 6W

Hauteur max. de fontaine: 1,0 m

Débit max.: 400 l/h

3. Montage du système de pompe

Le système de pompe se distingue particulièrement par sa facilité de montage. Le montage ne nécessite aucun outil.

3.1 Mise en place de la pompe solaire et raccordement du module

Déroulez complètement le câble de raccordement de la pompe et plongez la pompe solaire dans l'eau. Dans le cas où la force portante de la pompe est trop élevée, vous pouvez enlever le logement de filtre et alourdir la pompe par des pierres. Vous déverrouillez le logement de filtre en tirant les ergots en plastique vers le côté. Ensuite vous pouvez faire sortir le logement de filtre. Veillez à ce que la pompe se trouve toujours au-dessous du niveau d'eau pendant le fonctionnement. Les tubes de dégagement fournis permettent d'emmancher les adaptateurs pour fontaines au-dessus de la surface de l'eau. Selon la profondeur d'eau, vous pouvez emmancher l'un après l'autre jusqu'à quatre tubes de dégagement.

Dans le cas où vous ne réussiriez tout de même pas à parvenir au-dessus de la surface de l'eau, il est indispensable de placer la pompe sur des pierres (p.ex). En plus vous avez la possibilité d'alimenter avec un tuyau des attractions diverses (p.ex. une grenouille faisant jaillir l'eau).

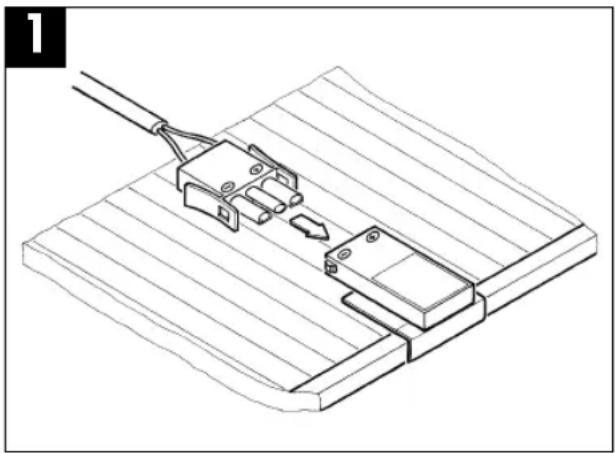

Pour le module solaire, choisissez de préférence un endroit donnant vers le "sud" à la portée du câble de raccordement. Le montage du module solaire peut se faire à l'aide de l'équerre de retenue fournie en aluminium. Le module solaire peut être fixé au moyen de bande adhésive. Considérez ici que le module solaire est sensible à la rupture et ne doit subir aucun effort mécanique. Un module solaire cassé est irréparable; il doit être éliminé selon les prescriptions relatives à la protection de l'environnement. La fiche du câble de raccordement est simplement introduite dans la douille au dos du module (voir fig. 1).

Attention! La fiche est protégée contre la réversibilité des pôles. En l'introduisant, n'employez pas la force.

4. Entretien et maintenance

Pour conserver la puissance de la pompe, lavez occasionnellement le filtre à l'eau chaude - selon la salissure de l'eau. A cet effet, ouvrez le logement de filtre, comme décrit ci-dessus.

Nettoyez le module solaire avec un chiffon humide.

Attention!

Protégez la pompe contre le gel!

Pendant les mois froids en hiver, sortez la pompe de l'eau et gardez-la à un endroit chaud. Le module solaire peut rester à l'extérieur.

NL

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

E CERTIFICADO DE GARANTIA EINHELL

Sous réserve de modifications
