SO 12-M - Panneau solaire EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire
Marque	Einhell
Modèle	SO 12-M
Puissance nominale	12 W
Tension nominale	14,5 V
Tension à vide	22,5 V
Courant nominal	780 mA
Dimensions (L x l)	90 x 31 cm
Poids	2,5 kg (estimé)
Longueur du câble de raccordement	10 m
Type de connecteur	Fiche allume-cigarettes
Tension de charge accumulateur	12 V (max 50 Ah)
Protection intégrée	Diode anti-retour et protection surcharge (14,1 V)
Utilisation recommandée	Charge de batteries 12 V, alimentation de pompes DC
Angle d'installation optimal	45° vers le sud
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles via SAV (câble, etc.)
Garantie	12 mois à compter de la date d'achat

FOIRE AUX QUESTIONS - SO 12-M EINHELL

Quelle est la puissance maximale du panneau solaire Einhell SO 12-M ?

La puissance nominale est de 12 W en plein ensoleillement.

Puis-je charger une batterie de voiture avec ce panneau ?

Oui, il peut charger des accumulateurs de 12 V jusqu'à 50 Ah via la prise allume-cigarettes.

Quel est le temps de charge d'une batterie de 25 Ah ?

Le temps de charge estimé est d'environ 35 heures en plein soleil (formule : 1,1 x (25 Ah / 0,78 A)).

Comment installer le panneau pour une efficacité optimale ?

Placez-le avec une inclinaison de 45° orienté vers le sud, sans ombre d'arbres ou de buissons.

Le panneau est-il étanche ?

La notice ne précise pas d'indice d'étanchéité, mais il est conçu pour un usage extérieur. Évitez l'immersion.

Que faire si le câble est endommagé ?

Le câble contient une protection contre les surcharges. En cas de dommage, remplacez-le par un câble identique via le SAV Einhell.

Puis-je utiliser le panneau par temps nuageux ?

Oui, mais la puissance délivrée sera réduite. Le panneau produit moins d'énergie sans ensoleillement direct.

Comment nettoyer le panneau solaire ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits abrasifs qui pourraient rayer la surface.

Le panneau peut-il endommager ma batterie en cas de surcharge ?

Non, le câble intègre un dispositif anti-surcharge qui coupe à 14,1 V pour protéger la batterie.

Quels appareils puis-je alimenter directement ?

Uniquement les appareils DC compatibles avec une tension de 14,5 V et un courant de 780 mA, comme certaines pompes.

MODE D'EMPLOI SO 12-M EINHELL

Félicitations! Vous avez fait l'acquisition d'un module solaire de haute qualité. Veuillez lire complètement le mode d'emploi avant le montage et la mise en service du module et suivre les instructions. Nous déclinons toute responsabilité concernant les dégâts dus au non-respect de ce mode d'emploi. Le module solaire a été conçu pour la charge d'accumulateurs ou pour l'entraînement direct (p.ex. pompes) dans le domaine privé.

1. Etendue des fournitures

●1 Module solaire de 12 V /12 W
●1 Câble de raccordement de 10 m avec dispositif de protection contre les surcharges

2. Caractéristiques techniques:

Puissance du module solaire: 12 W

Tension nominale du module solaire: 14,5 V

Tension à vide du module solaire: 22,5 V

Courant nominal du module solaire: 780 mA

Dimensions du module solaire: 90 x 31 cm

3. Fonctionnement et montage du module solaire

Un module solaire transforme la lumière solaire reçue en énergie électrique. Avec cette énergie, on peut par exemple charger des accumulateurs, ou faire fonctionner des appareils comme par exemple des pompes à courant continu. La puissance débitée du module dépend de l'ensoleillement. Par ciel clair et rayonnement direct, la puissance du module atteint son maximum. Vous disposerez donc le module de façon que sa face (rouge/brun) ait une inclinaison de 45° vers le sud. Le module peut être monté sur un support de conception personnelle. Veillez cependant à ce que l'ensoleillement ne soit pas empêché par des buissons ou des arbres. Le soleil doit rayonner directement sur le module, sinon, sa performance serait minimale. Au cours du montage, considérez que le module est fragile et qu'il ne doit être soumis à aucun effort mécanique. Un module endommagé ne peut pas être réparé. Il doit être éliminé de manière non polluante.

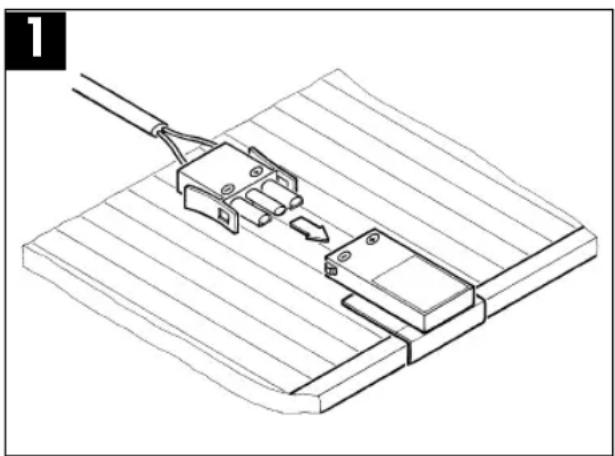

4. Raccordement électrique

Le câble électrique fourni sera raccordé au dos du module. La fiche du câble de raccordement est protégée contre la réversibilité des pôles.

N'employez pas trop de force pour mettre la fiche dans la prise.

5. Branchement des consommateurs

Quand vous choisirez vos appareils, assurez-vous qu'ils soient aptes à être directement raccordés à un module solaire. Il faut particulièrement considérer que, selon l'intensité de l'ensoleillement, le module solaire peut fournir une tension à vide jusqu'à 22,5 V et fournit 14,5 V avec un courant continu jusqu'à 780mA. Par conséquent, seuls les appareils qui démarrent déjà avec une basse intensité de courant et qui ont une marge de tension de fonctionnement correspondante sont appropriés.

6. Charge d'accumulateurs de 12 V

Le câble de raccordement du module solaire est muni d'une fiche allume-cigarettes à son bout. Le module solaire est capable de charger des accumulateurs avec une tension nominale de 12V par l'intermédiaire d'un adaptateur correspondant (prise allume-cigarettes de 12V). Le temps de charge des accumulateurs dépend de leur capacité et de l'état de charge. Le module peut être utilisé effectivement pour la charge d'accumulateurs de 12V/50Ah au maximum. Règle générale pour l'évaluation du temps de charge d'accumulateurs de 25 Ah:

1,1 = facteur fixe de charge

Temps = 1,1 x (Ah de l'accumulateur/ courant du module)

Temps = 1,1 x (25 Ah/0,78A)

Temps = 35 heures

7. Charge de la station d'énergie Einhell

Pour charger la station d'énergie Einhell, procédez comme suit:

●Raccordement du câble de raccordement, voir ci-dessus
- Mettez l'interrupteur Ein/Aus (MARCHE/ARRET) de la station d'énergie sur la position "Ein" (MARCHE)
- Branchez la fiche allume-cigarettes dans la prise de 12V de la station d'énergie
- Le temps de charge (mentionné ci-dessus) varie selon l'état de la batterie.

8. Remarques

Les diodes de protection intégrées dans le câble de raccordement empêchent un courant de retour dans le module. Un tel courant de retour pourrait se produire dans la nuit ou sous un ensoleillement insuffisant. Remarque! Une fois le câble sectionné, cette protection n'est plus assurée.

La protection contre les surcharges intégrée empêche une surcharge des accumulateurs, c'est-à-dire que vous n'avez pas besoin de séparer le module de l'accumulateur au cas où le temps de charge aurait été dépassé. A la marque 14,1V des accumulateurs, le dispositif anti-surcharge interrompt la charge jusqu'à ce que la tension retombe au-dessous de 14,1V.

9. Commande de pièces de rechange

Pour les commandes éventuelles de pièces de rechange, indiquez les références suivantes:

●Type de l'appareil
●Numero d' article
●Numéro d'identification de l'appareil
●Numéro de pièce de rechange de la pièce demandée

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

E CERTIFICADO DE GARANTIA EINHELL

1, Rue du Chemin de Fer

F-67110 Reichshoffen

Sous réserve de modifications
