| Type de produit | Commutateur réseau (switch) non administrable 16 ports Gigabit |
| Marque | Totolink |
| Modèle | SG16 |
| Dimensions (L x l x H) | 44 x 16 x 4.5 cm |
| Poids | Environ 800 g |
| Alimentation | 100V~240VAC, 50/60Hz |
| Nombre de ports | 16 ports RJ-45 10/100/1000 Mbps |
| Fonctions principales | Auto-négociation, auto MDI/MDIX, commutation Store-and-forward, bande passante 32 Gbps |
| Normes réseau | IEEE 802.3, 802.3u, 802.3ab, 802.3x |
| Table d'adresses MAC | 8K |
| Médias réseau | 10Base-T: UTP Cat 3/4/5 (100m max) ; 100Base-Tx: UTP Cat 5/5e (100m max) ; 1000Base-T: UTP Cat 5/5e (100m max) |
| Indicateurs LED | Alimentation, Liaison/Activité par port |
| Méthode de transmission | Store-and-forward |
| Contenu de l'emballage | 1 commutateur SG16, 1 cordon d'alimentation, 1 kit de fixation, 4 pieds en caoutchouc, vis, guide d'installation rapide |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs. |
| Sécurité | Ne pas exposer à l'humidité ou à des températures extrêmes. Utiliser dans un endroit bien ventilé. |
| Pièces détachées et réparabilité | Non applicable (commutateur non administrable, aucune pièce détachable par l'utilisateur) |
| Informations générales | Conçu pour une expansion réseau facile avec vitesse Gigabit. Garantie : 2 ans (selon revendeur). |
FOIRE AUX QUESTIONS - SG16 Totolink
Comment brancher le commutateur Totolink SG16 ?
Branchez le cordon d'alimentation sur une prise secteur (100-240V) et connectez vos périphériques réseau (PC, routeur, etc.) aux ports RJ-45 à l'aide de câbles Ethernet. Le commutateur est prêt à l'emploi sans configuration.
Que signifient les voyants LED sur le SG16 ?
Le voyant d'alimentation (Power) est vert lorsque l'appareil est sous tension. Chaque port possède un voyant Link/Act : allumé fixe indique une liaison établie, clignotant indique une activité réseau.
Quelle est la vitesse maximale de chaque port ?
Chaque port prend en charge jusqu'à 1000 Mbps (Gigabit) en full duplex, avec auto-négociation pour 10/100/1000 Mbps.
Le SG16 est-il compatible avec les câbles Cat5 ?
Oui, il est compatible avec les câbles UTP Cat5, Cat5e et Cat6 pour les vitesses 10/100/1000 Mbps. La longueur maximale est de 100 mètres.
Comment installer le commutateur dans un rack ?
Utilisez les supports de fixation fournis (brackets) et vissez-les sur les côtés du commutateur. Fixez ensuite l'ensemble dans le rack à l'aide des vis appropriées. Les pieds en caoutchouc permettent une utilisation sur une surface plane.
Le commutateur nécessite-t-il une configuration logicielle ?
Non, le SG16 est un commutateur non administrable (unmanaged). Il fonctionne immédiatement après branchement, sans configuration IP ni logiciel.
Quelle est la consommation électrique du SG16 ?
La consommation est faible, typiquement inférieure à 10 watts. L'alimentation est intégrée et fonctionne sur une tension secteur de 100 à 240 V.
Puis-je connecter un câble croisé (crossover) sur ce commutateur ?
Oui, tous les ports sont Auto MDI/MDIX, ils détectent automatiquement le type de câble (droit ou croisé). Vous pouvez utiliser indifféremment l'un ou l'autre.
Que faire si un voyant de port ne s'allume pas ?
Vérifiez que le câble est correctement branché aux deux extrémités et que l'appareil distant est allumé. Essayez un autre câble ou un autre port. Si le problème persiste, le port pourrait être défectueux.
Le SG16 prend-il en charge le VLAN ou la QoS ?
Non, il s'agit d'un commutateur non administrable. Il ne gère pas les VLAN, la QoS ou d'autres fonctions avancées. Il est conçu pour une connectivité simple et fiable.
Questions des utilisateurs sur SG16 Totolink
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice SG16 - Totolink et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SG16 de la marque Totolink.

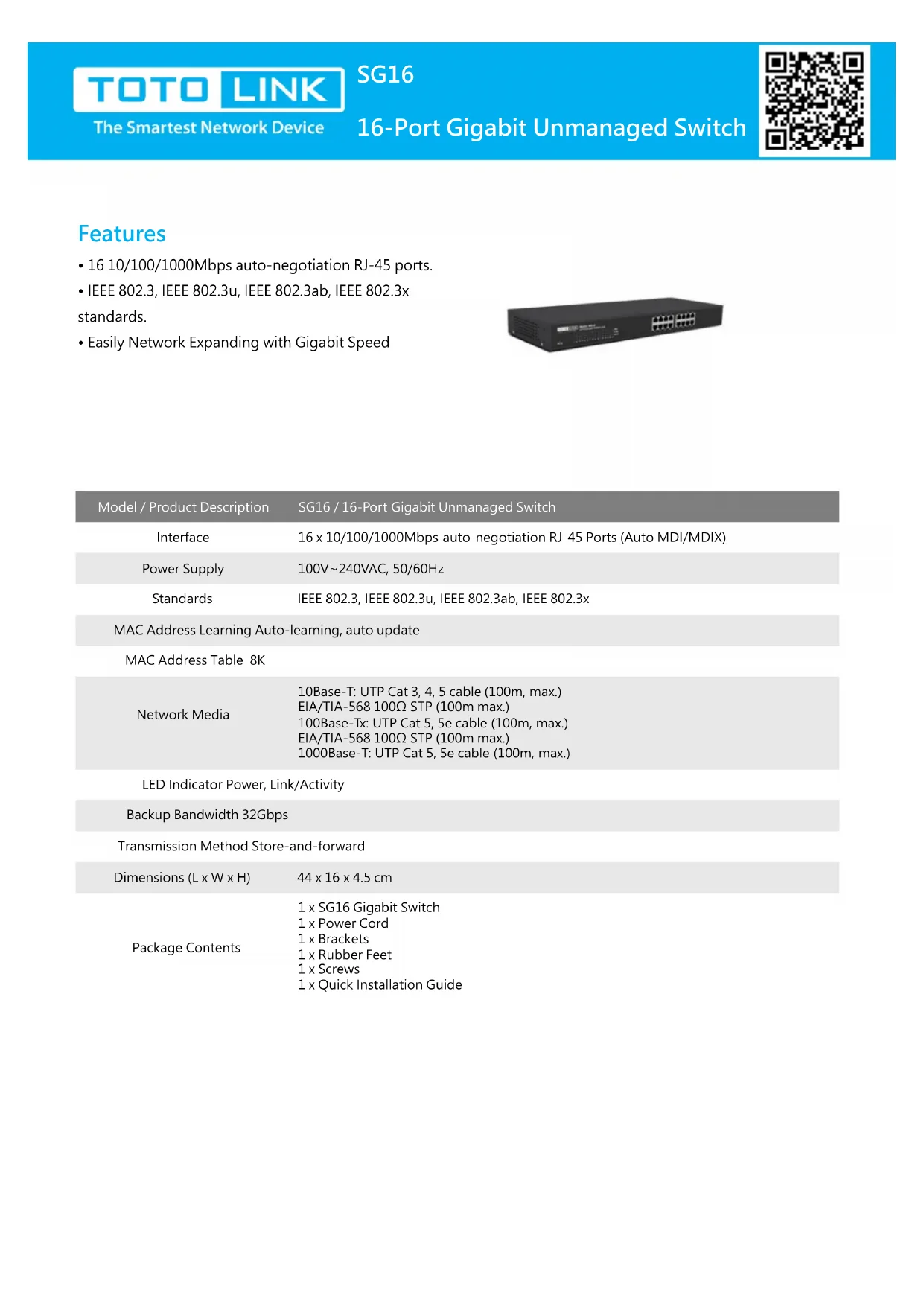

MODE D'EMPLOI SG16 Totolink
Features
• 16 10/100/1000Mbps auto-negotiation RJ-45 ports.
- IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x standards.
- Easily Network Expanding with Gigabit Speed
| Interface | 16 x 10/100/1000Mbps auto-negotiation RJ-45 Ports (Auto MDI/MDIX) |
| Power Supply | 100V~240VAC, 50/60Hz |
| Standards | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x |
| MAC Address Learning Auto-learning, auto update | |
| MAC Address Table 8K | |
| Network Media | 10Base-T: UTP Cat 3, 4, 5 cable (100m, max.)EIA/TIA-568 100Ω STP (100m max.)100Base-Tx: UTP Cat 5, 5e cable (100m, max.)EIA/TIA-568 100Ω STP (100m max.)1000Base-T: UTP Cat 5, 5e cable (100m, max.) |
| LED Indicator Power, Link/Activity | |
| Backup Bandwidth 32Gbps | |
| Transmission Method Store-and-forward | |
| Dimensions (L x W x H) | 44 x 16 x 4.5 cm |
| Package Contents | 1 x SG16 Gigabit Switch1 x Power Cord1 x Brackets1 x Rubber Feet1 x Screws1 x Quick Installation Guide |
