S505G - Commutateur Totolink - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil S505G Totolink au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Commutateur Gigabit 5 ports |
| Marque | Totolink |
| Modèle | S505G |
| Normes réseau | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Interfaces | 5 ports RJ-45 10/100/1000 Mbps (Auto MDI/MDI-X) |
| Câbles supportés | 10BASE-T : UTP Cat 3, 4, 5 ; 100BASE-TX/1000BASE-T : UTP Cat 5, 5e ou supérieur |
| Alimentation | 9 V DC, 0.5 A (adaptateur secteur inclus) |
| Bande passante | 10 Gbps (non-bloquant) |
| Table d'adresses MAC | 2 000 entrées |
| Fonctions avancées | Support IGMP Snooping, ports Gigabit |
| Méthode de transmission | Store-and-forward |
| Indicateurs LED | 1 LED d'alimentation (jaune), 5 LED de liaison/activité par port (jaune) |
| Dimensions (L x l x H) | 93 x 65 x 24 mm |
| Poids approximatif | 200 g |
| Compatibilité | Plug-and-play, aucun logiciel requis |
| Entretien | Débrancher avant nettoyage ; utiliser un chiffon doux et sec |
| Sécurité | Ne pas exposer à l'eau ou à l'humidité ; utiliser dans un endroit bien ventilé |
| Pièces détachées / réparabilité | Adaptateur secteur disponible en option |
FOIRE AUX QUESTIONS - S505G Totolink
Comment installer le commutateur Totolink S505G ?
Branchez un câble Ethernet depuis un port LAN de votre routeur vers un des ports du S505G. Connectez vos appareils (PC, console, etc.) aux autres ports. Ensuite, branchez l'adaptateur secteur au commutateur et à une prise électrique. Les LED s'allument pour confirmer l'alimentation et la connexion.
Que signifient les voyants LED ?
Le voyant Power (jaune) s'allume lorsque le commutateur est sous tension. Chaque port possède un voyant Link/Act (jaune) : allumé fixe indique une connexion établie, clignotant indique une activité réseau.
Ce commutateur nécessite-t-il une configuration ?
Non, le S505G est plug-and-play. Aucune configuration logicielle n'est nécessaire ; il détecte automatiquement la vitesse et le type de câble.
Quels câbles Ethernet utiliser ?
Pour des vitesses de 10/100/1000 Mbps, utilisez des câbles UTP Cat 5e ou supérieur. Les câbles Cat 5 fonctionnent pour 100 Mbps.
Le commutateur supporte-t-il le VLAN ou le QoS ?
Le S505G est un commutateur de base non géré. Il ne supporte pas le VLAN, le QoS ou d'autres fonctions avancées. Il offre cependant IGMP Snooping pour optimiser le trafic multicast.
Que faire si une LED de port ne s'allume pas ?
Vérifiez que le câble est correctement branché aux deux extrémités. Essayez un autre câble ou un autre port. Si le problème persiste, testez avec un autre appareil. Assurez-vous que l'appareil connecté est allumé et que sa carte réseau fonctionne.
Puis-je connecter plusieurs commutateurs entre eux ?
Oui, vous pouvez cascader plusieurs commutateurs en connectant un port de l'un à un port de l'autre à l'aide d'un câble Ethernet. Le S505G détecte automatiquement le type de câble (Auto MDI/MDI-X).
Quelle est la consommation électrique du S505G ?
L'adaptateur secteur fournit 9 V DC / 0,5 A, soit une consommation maximale de 4,5 W. En utilisation normale, elle est inférieure.
Le commutateur chauffe-t-il ?
Le S505G peut devenir légèrement tiède en fonctionnement, ce qui est normal. Assurez-vous qu'il est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et de sources de chaleur.
Comment nettoyer le commutateur ?
Débranchez l'adaptateur secteur avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits chimiques ou de liquides.
Questions des utilisateurs sur S505G Totolink
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice S505G - Totolink et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S505G de la marque Totolink.
MODE D'EMPLOI S505G Totolink


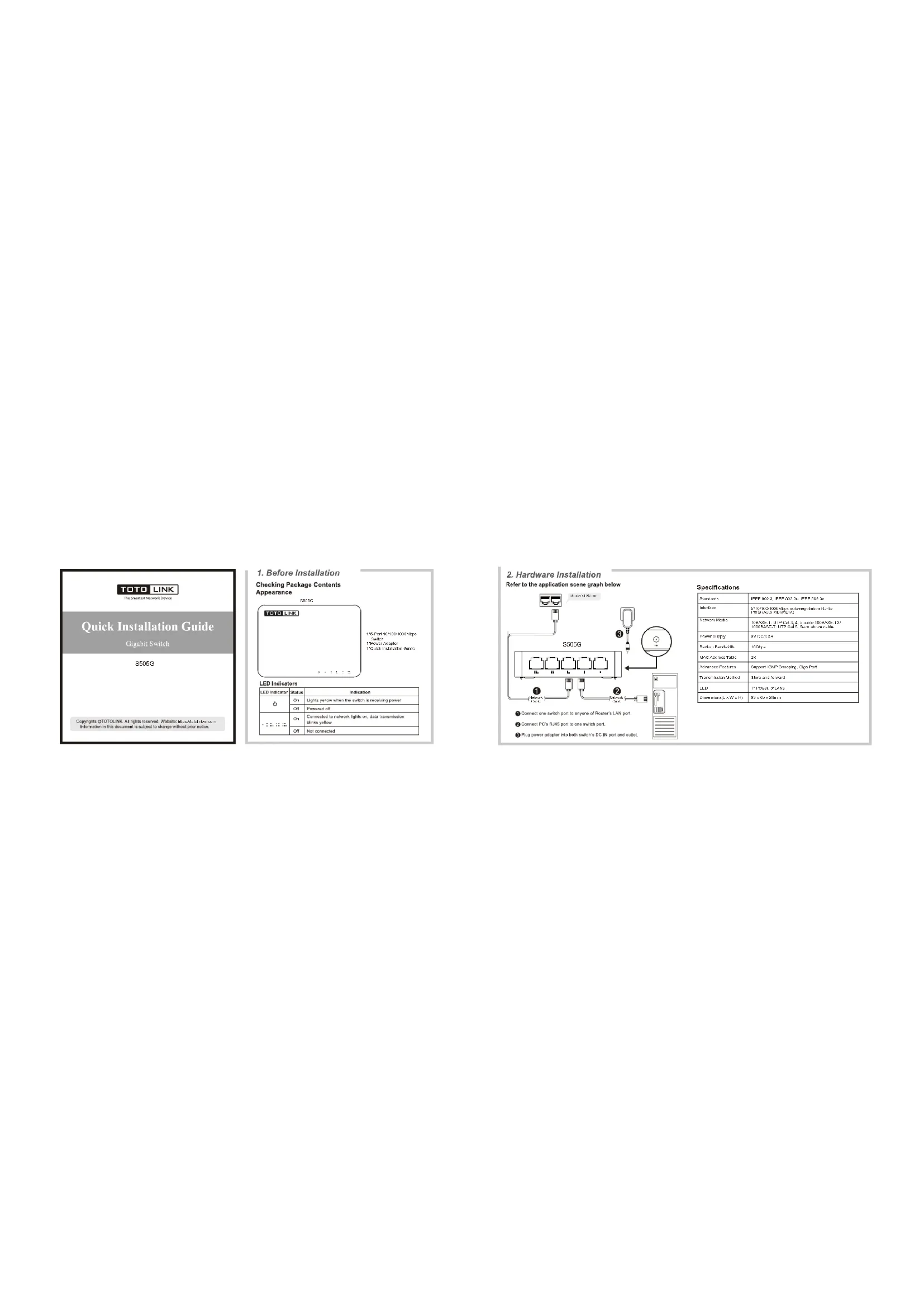

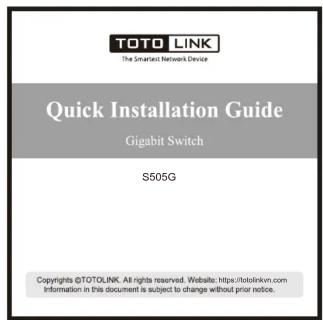

TOTO LINK The Smartest Network Device Quick Installation Guide Gigabit Switch S505G Copyrights ©TOTOLINK. All rights reserved. Website: https://totolink.com Information in this document is subjected to change without prior notice.- Before Installation
Checking Package Contents
Appearance
1*5-Port 10/100/1000Mbps Switch
1*Power Adapter
1*Quick Installation Guide
LED Indicators
| LED Indicator | Status | Indication |
| On | Lights yellow when the switch is receiving power | |
| Off | Powered off | |
| On | Connected to network lights on, data transmissionblinks yellow | |
| Off | Not connected |

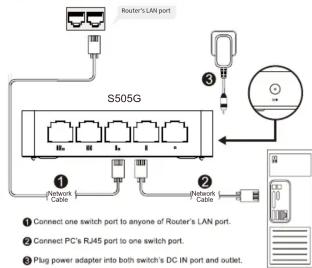

- Hardware Installation Refer to the application scene graph below
Specifications
| Standards | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Interface | 5'10/100100Mbps auto negotiation RJ-45 Ports (Auto MDI/MDI) |
| Network Media | 10BASE-T: UTP Cat 3, 4, 5 cable 100BASE-TX/1000BASE-T: UTP Cat 5, 5e or above cable |
| Power Supply | 9V DC/0.5A |
| Backup Bandwidth | 10Gbps |
| MAC Address Table | 2K |
| Advanced Features | Support IGMP Snooping, Giga Port |
| Transmission Method | Store-and-forward |
| LED | 1" Power, 5" LANs |
| Dimensions(L x W x H) | 93 x 65 x 24mm |
