S505G_V3 - Commutateur Totolink - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil S505G_V3 Totolink au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Commutateur Gigabit 5 ports |
| Marque | Totolink |
| Modèle | S505G_V3 |
| Dimensions (L x l x H) | 93 x 65 x 24 mm |
| Poids | Non spécifié |
| Alimentation | 9V DC / 0.5A |
| Normes réseau | IEEE 802.3, 802.3u, 802.3x |
| Interfaces | 5 ports RJ-45 10/100/1000 Mbps auto-négociation (Auto MDI/MDIX) |
| Câble réseau | 10BASE-T : UTP Cat 3/4/5 ; 100BASE-TX/1000BASE-T : UTP Cat 5/5e ou supérieur |
| Capacité de commutation | 10 Gbps |
| Table d'adresses MAC | 2K |
| Méthode de transmission | Store-and-forward |
| Fonctions avancées | IGMP Snooping, ports Gigabit |
| Indicateurs LED | 1 x Power (jaune), 5 x LAN (jaune) |
| Entretien et nettoyage | Débrancher l'alimentation avant nettoyage. Utiliser un chiffon sec et doux. |
| Sécurité | Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir l'appareil. |
| Pièces détachées | Aucune pièce détachable. Contacter le service après-vente. |
| Informations générales | Conçu pour une utilisation en intérieur. Température de fonctionnement : 0°C à 40°C. |
FOIRE AUX QUESTIONS - S505G_V3 Totolink
Comment connecter le commutateur TOTOLINK S505G ?
Branchez un câble réseau du port LAN de votre routeur à un port du commutateur. Connectez vos appareils (PC, imprimante, etc.) aux autres ports. Enfin, branchez l'adaptateur secteur au commutateur et à une prise électrique.
Que faire si le voyant d'alimentation ne s'allume pas ?
Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à une prise électrique fonctionnelle. Si le problème persiste, essayez un autre adaptateur compatible (9V DC / 0.5A).
Quels câbles utiliser pour une connexion Gigabit ?
Pour une connexion 1000 Mbps, utilisez des câbles UTP de catégorie 5, 5e ou supérieure. Les câbles de catégorie 3 ou 4 limitent le débit à 10 Mbps.
Le commutateur supporte-t-il le VLAN ou le PoE ?
Non, le TOTOLINK S505G est un commutateur non administrable. Il ne supporte ni VLAN ni PoE. Il est conçu pour une simple extension de réseau.
Comment interpréter les voyants LED ?
Le voyant Power s'allume en jaune fixe lorsque l'appareil est sous tension. Chaque voyant LAN s'allume en jaune fixe lorsqu'un périphérique est connecté et clignote en cas d'activité réseau.
Quelle est la capacité de commutation maximale ?
La capacité de commutation (backplane) est de 10 Gbps, permettant un transfert de données sans goulot d'étranglement sur tous les ports simultanément.
Puis-je connecter le commutateur à un modem plutôt qu'à un routeur ?
Oui, vous pouvez connecter le commutateur à un modem, mais assurez-vous que le modem fournisse une adresse IP via DHCP. Dans la plupart des cas, il est préférable de passer par un routeur pour la sécurité.
Le commutateur est-il compatible avec la norme 802.3x Flow Control ?
Oui, le TOTOLINK S505G supporte le contrôle de flux IEEE 802.3x en mode full-duplex, évitant la perte de paquets lors de congestions.
Comment nettoyer le commutateur ?
Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de produits chimiques ou de liquides.
Que faire en cas de panne ?
Vérifiez les connexions et l'alimentation. Si le problème persiste, contactez le support TOTOLINK via leur site web. Ne tentez pas de réparer l'appareil vous-même.
Questions des utilisateurs sur S505G_V3 Totolink
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice S505G_V3 - Totolink et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S505G_V3 de la marque Totolink.
MODE D'EMPLOI S505G_V3 Totolink


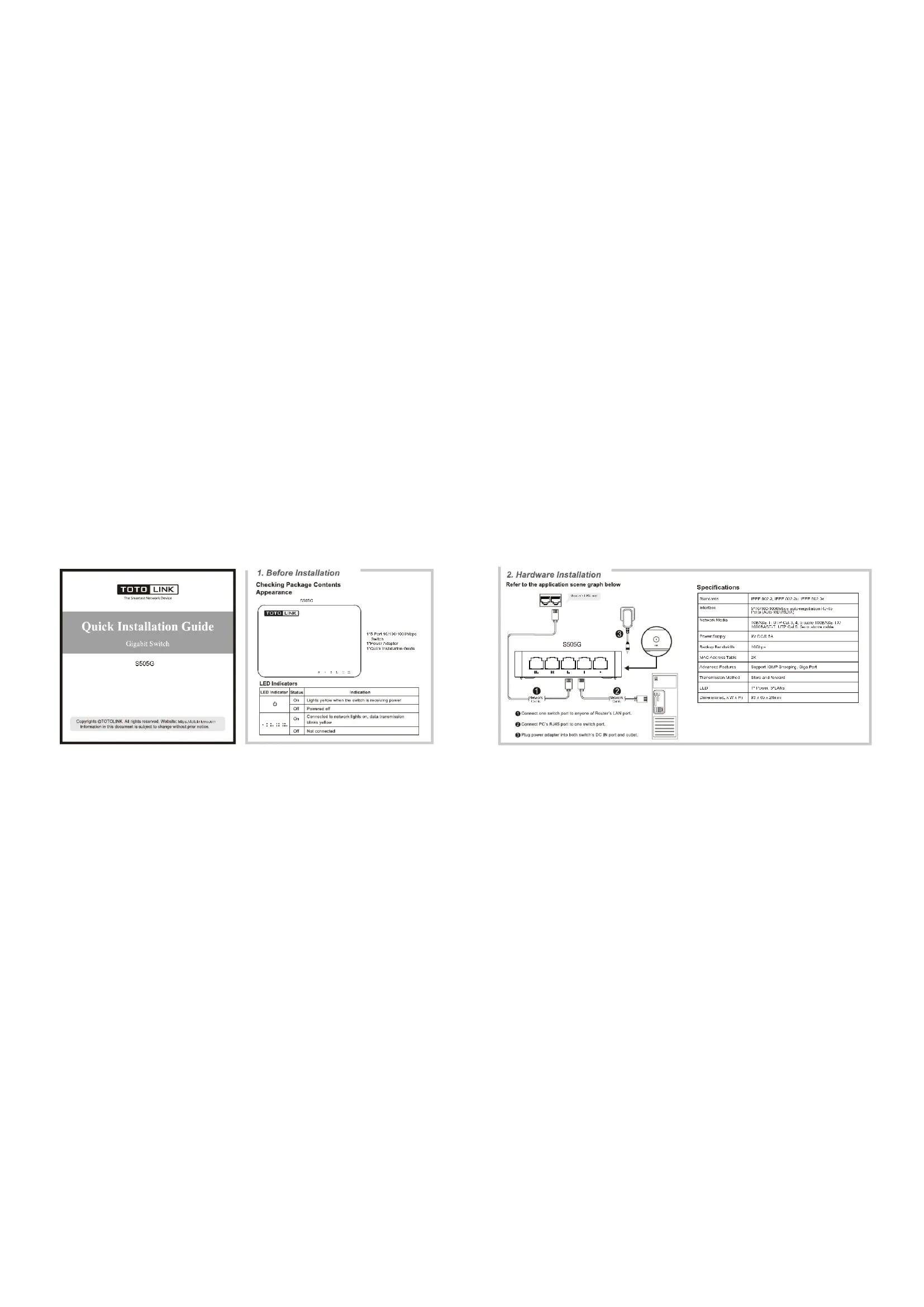

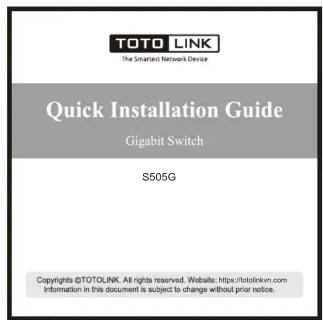

TOTO LINK The Smartest Network Device Quick Installation Guide Gigabit Switch S505G Copyrights ©TOTOLINK. All rights reserved. Website: https://totolink.com Information in this document is subjected to change without prior notice.- Before Installation
Checking Package Contents
Appearance
1*5-Port 10/100/1000Mbps Switch
1*Power Adapter
1*Quick Installation Guide
LED Indicators
| LED Indicator | Status | Indication |
| On | Lights yellow when the switch is receiving power | |
| Off | Powered off | |
| On | Connected to network lights on, data transmissionblinks yellow | |
| Off | Not connected |

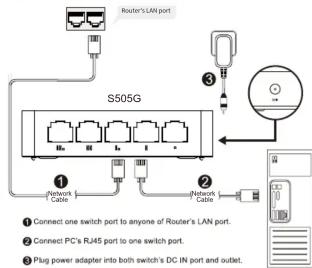

- Hardware Installation Refer to the application scene graph below
Specifications
| Standards | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Interface | 5'10/100100Mbps auto negotiation RJ-45 Ports (Auto MDI/MDI) |
| Network Media | 10BASE-T: UTP Cat 3, 4, 5 cable 100BASE-TX/1000BASE-T: UTP Cat 5, 5e or above cable |
| Power Supply | 9V DC/0.5A |
| Backup Bandwidth | 10Gbps |
| MAC Address Table | 2K |
| Advanced Features | Support IGMP Snooping, Giga Port |
| Transmission Method | Store-and-forward |
| LED | 1" Power, 5" LANs |
| Dimensions(L x W x H) | 93 x 65 x 24mm |
