X-A220 EVO - Recepteur ADVANCE - Notice d'utilisation et mode d'emploi gratuit

Marque	ADVANCE
Modèle	X-A220 EVO
Type de produit	Amplificateur de puissance stéréo
Couleur	Noir (non spécifié, estimation)
Impédance minimale des enceintes	4 ohms
Entrées audio	1 entrée RCA asymétrique, 1 entrée XLR symétrique
Sorties haut-parleurs	Bornes à vis acceptant fils nus, broches, prises banane (L+/L-, R+/R-)
Mode High Bias	Commutable, fonctionnement en Classe A sur les premiers watts
VU-mètres	Indicateurs de puissance crête sous 8 ohms, rétroéclairage commutable (Meter Lights)
Trigger	Entrée et sortie 12V pour mise en marche/arrêt à distance
Sélecteur de tension	Automatique 115V/230V
Alimentation	Secteur via câble d'alimentation détachable, interrupteur général sur la face arrière
Ventilation	Ne pas obstruer les ouïes ; distance minimale de 5 cm sur les côtés et 10 cm sur le dessus
Nettoyage	Fenêtre des VU-mètres : liquide antistatique uniquement. Autres surfaces : produits non agressifs
Sécurité	Ne pas exposer à l'humidité ou aux liquides ; débrancher en cas d'inutilisation prolongée ; réparation par personnel qualifié uniquement
Recyclage	Appareil conforme à la directive DEEE ; ne pas jeter avec les déchets ménagers
Dimensions	Non communiquées
Poids	Non communiqué

FOIRE AUX QUESTIONS - X-A220 EVO ADVANCE

Comment brancher les enceintes sur le X-A220 EVO ?

Utilisez les bornes à vis marquées L+, L-, R+ et R-. Dénudez le câble sur 1 cm maximum, insérez le fil dans le trou de la borne et serrez la bague. Veillez à ne pas laisser de brins libres et évitez tout contact entre le métal nu et le châssis.

Puis-je connecter un préamplificateur avec sortie symétrique ?

Oui, branchez la sortie XLR de votre préamplificateur sur l'entrée BALANCED XLR INPUT du X-A220 EVO. Assurez-vous que le sélecteur ⑧ est positionné sur BAL.

Comment utiliser l'entrée RCA asymétrique ?

Raccordez la sortie RCA de votre préamplificateur à l'entrée RCA INPUT et placez le sélecteur ⑧ sur UNBAL.

Que fait le mode High Bias ?

Le mode High Bias (ON) fait fonctionner l'amplificateur en Classe A sur les premiers watts, offrant une qualité sonore supérieure. Il génère davantage de chaleur, assurez une ventilation adéquate et ne bloquez pas les ouïes d'aération.

Comment éteindre l'éclairage des VU-mètres ?

Utilisez le bouton Meter Lights situé sur l'appareil. Commutez-le sur la position Off pour couper l'éclairage. Cela peut être utile en utilisation home cinéma.

Quelle est l'impédance minimale des enceintes supportée ?

L'impédance minimale est de 4 ohms par canal.

Comment nettoyer la fenêtre des VU-mètres ?

La fenêtre possède un revêtement antistatique. Utilisez impérativement un liquide antistatique pour la nettoyer, sinon vous risquez de l'endommager.

Que faire en cas de déplacement ou de transport ?

Conservez l'emballage d'origine. Pour tout déplacement, réemballez l'appareil dans son carton d'origine afin d'éviter tout dommage.

Comment utiliser les entrées/sorties Trigger ?

Le Trigger In permet d'allumer/éteindre l'appareil à distance via un signal 12V. Le Trigger Out fournit un signal 12V pour commander d'autres appareils compatibles en cascade.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur général sur la face arrière est sur ON et que le cordon d'alimentation est correctement branché. Assurez-vous que la tension secteur (115V ou 230V) est compatible ; le sélecteur est automatique. Si le problème persiste, contactez un technicien qualifié.

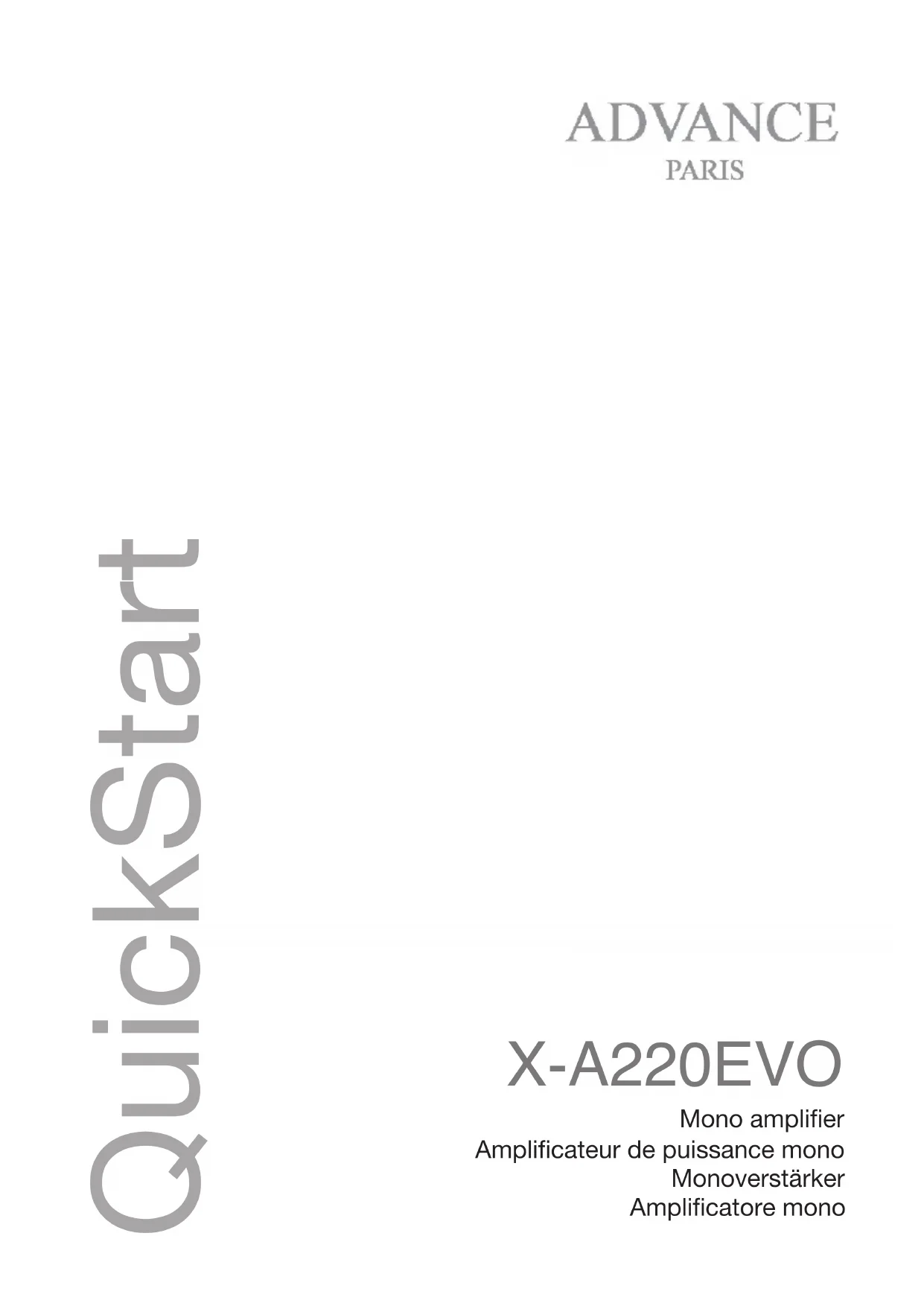

MODE D'EMPLOI X-A220 EVO ADVANCE

Amplificateur de puissance mono

Monoverstärker

Amplificatore mono

RECYCLING IN EUROPEAN UNION COUNTRIES

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de coilecte séparée pour le recyclage dans l'UE. Pour pius d'informations, veuiliez prendre contact avec lés autorités locales ou lê revendeur auquel vous avez acheté ce produit.

German

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risques de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc...de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quand à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit

TENEZ COMPTE DES ALERTES

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

SUIVRE LES INSTRUCTIONS

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareils doivent être suivies.

EAU ET MOISISSURE

Votre appareil ne doit pas être utilisé près d'un point d'eau ou dans un environnement trop humide.

VENTILATION

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstrurait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

SOURCES DE CHALEUR

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

ALIMENTATION ELECTRIQUE

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

MASSE ET POLARITÉ

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

PROTECTION DU CORDON SECTEUR

Votre cordon d'alimentation doit être correctement installée afin qu'il ne soit pas piétiner ou arracher.

NETTOYAGE

Votre appareil doit être néttoyée seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endommagés les différentes surfaces de votre appareil.

AUTRES SOURCES D'ALIMENTATION

Dans le cas d'une utilisation d'une antenne externe, vous devez l'éloigner d'une ligne électrique.

PERIODE D'INUTILISATION

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher votre appareil.

PÉNÉTRATION D'OBJETS OU DE LIQUIDE

Des précautions doivent être prises afin d'empécher la pénétration d'objets ou de liquide à l'intérieur de votre appareil.

SERVICE

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI

Appuyez sur ce bouton pour mettre en marche votre appareil (éclairage blanc de votre bouton après sa temporisation). La mise en marche de votre appareil ne peut se faire que si le bouton Marche/ Arrêt général situé sur la face arrière est en position ON. En mode STANDBY OFF, l'alimentation principale est coupée à l'exception du micro-contrôleur servant à activer l'état de veille de l'appareil. Le bouton est allumé en rouge.

En mode High Bias (ON), le son est comparable à celui d'un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

En aucun cas, l'ensemble de ses ouies d'aération ne doivent être obstruées et il convient de respecter une distance libre de tout objet d'environ 5cm sur les cotés et de 10cm sur le dessus.

HIGH BIAS LED

③ VU-METRES Ils vous indiqu

Ils vous indiquent sur le canal droit et sur le canal gauche la puissance crête sous une charge de 8 ohms. Ils possèdent une inertie vous permettant de lire pendant un court laps de temps la puissance moyenne de votre amplificateur. Ces vu-mètres ne constituent en aucun cas un appareil de mesure.

METERS

① CÂBLE SECTEUR / SÉLECTEUR DE TENSION / COMMUTATEUR GÉNÉRAL D'ALIMENTATION Votre appareil est équipé d'un sélecteur de tension automatique 115V/230V. Avant de relier le X-A220EVO Classic au secteur, vérifiez que le commutateur général est sur "OFF".

POWER CORD / VOLTAGE SELECTOR / GENERAL ON OFF SWITCH

Your appliance will automatically switch to the right voltage (115V or 230V).

Brancher des enceintes ayant une impédance minimale de 4 ohms. Brancher l'enceinte droite aux bornes repérées 'R +' et 'R-' en s'assurant que 'R+' est reliée à la borne '+' de l'enceinte et 'R-' est reliée à la borne '-' de cette même enceinte. Brancher le haut-parleur gauche aux bornes repérées 'L+' et 'L-' en procédant de la même manière.

On peut utiliser les bornes serre-fils pour courants élevés comme bornes à vis pour les câbles comportant des cosses plates, des broches, des prises "banane", ou pour des câbles comportant des fils nus.

Les fils nus et les broches s'insèrent dans le trou diamétral percé dans la tige de la borne. Desserrer la bague en plastique jusqu'à ce que le trou dans la tige soit visible. Insérer la broche ou le fil nu dans le trou, puis fixer le câble en vissant la bague de la borne.

Eviter tout risque que le métal nu des câbles de haut-parleurs ne touche la face arrière ou un autre connecteur. S'assurer que la longueur dénudée ou la longueur de la broche ne dépasse pas 1/2" (1 cm) et qu'il n'y a aucun brin libre.

SPEAKER TERMINALS

Si vous possédez un préamplificateur avec une sortie symétrique, vous pouvez connecter sa sortie à l'entrée XLR de votre X-A220EVO Classic. Vous devez avoir préalablement sélectionné le sélecteur ⑧ sur BAL.

BALANCED XLR INPUT

Raccorder la sortie asymétrique RCA de votre préamplificateur sur l'entrée RCA asymétrique du X-A220EVO. Vous devez avoir préalablement sélectionné le sélecteur ⑧sur UNBAL.

RCA INPUT / AUDIO INPUT

Entrée de commande pour allumer ou éteindre l'appareil à distance / Sortie de commande pour allumer ou éteindre un appareil à distance à partir du X-A220EVO Classic.

TRIGGER IN / TRIGGER OUT

Vous avez la possibilité de couper l'éclairage des vu-mètres en commutant le bouton Meter Lights sur la position Off. Cette fonctionnalité peut être utile si vous utilisez cet amplificateur de puissance en home cinema et que l'éclairage des vu-mètres vous dérange.

METER LIGHTS

En mode High Bias (ON), le son est comparable à celui d'un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

En aucun cas, l'ensemble de ses ouies d'aération ne doivent être obstruées et il convient de respecter une distance libre de tout objet d'environ 5cm sur les cotés et de 10cm sur le dessus.

HIGH BIAS SWITCH

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme à la règlementation européenne concernant les directives suivantes : la compatibilité électromagnétique CEM 2014/30/UE, la basse tension 2014/35/UE et le RoHS2 2011/65/EU.

La fenêtre des vu-mètres est protégée par un surfaçage antistatique. Si vous souhaitez nettoyer cette fenêtre, vous devez impérativement utiliser un liquide antistatique.

ADVANCE

PARIS

Design and development in France by Advance Paris Sarl 13 rue du coq gaulois - 77390 Brie Comte Robert - FRANCE Tel. [phone] - Fax [phone] email: [e-mail] www.advanceparis.com
