| Type de produit | Récepteur amplificateur intégré |
| Marque | Advance |
| Modèle | A12 APEX |
| Puissance de sortie (8 Ω) | 190 W (THD+N 1%, 1 kHz, 2 canaux actifs) |
| Puissance de sortie (4 Ω) | 292 W (THD+N 1%, 1 kHz, 2 canaux actifs) |
| Réponse en fréquence | 20 Hz – 80 kHz (+/-1 dB) |
| Distorsion THD+N | < 1% à puissance nominale |
| Alimentation électrique | 115/230 V, 50/60 Hz avec interrupteur |
| Transformateur | 2x toroïdal 280 VA |
| Dimensions (L x H x P) | 43 x 19,2 x 45,4 cm |
| Poids net | 18,25 kg |
| Poids brut | 21,9 kg |
| Entrées analogiques | 5x RCA (AUX, CD), 2x XLR, 1x Phono MM/MC |
| Entrées numériques | 3x optiques, 3x coaxiales, 1x AES/EBU, 1x USB audio, 1x HDMI eARC |
| Sorties | 1x PRE-OUT RCA, 1x PRE-OUT XLR, 2x SUB-OUT (200 Hz, 12 dB/oct), 1x REC-OUT |
| Bluetooth | Via module optionnel A-BTC (récepteur et casque) |
| Prise casque | 2x (6,35 mm et 3,5 mm) en façade |

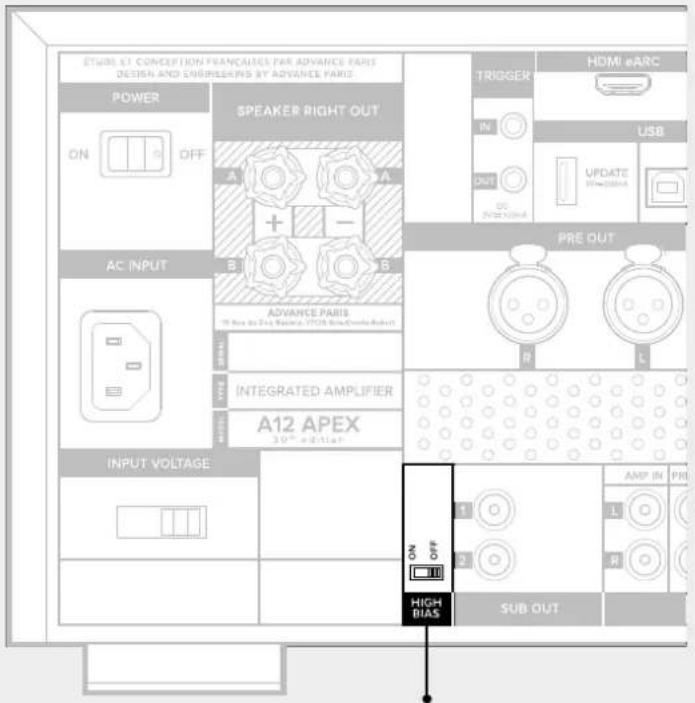

| High-Bias | Mode classe A jusqu'à ~10 W, commutable ON/OFF |
| Borniers enceintes | 2x (A/B) compatibles câble nu, fourche, banane |
| Télécommande | Infrarouge, piles AAA (fournies) |
| Mise à jour firmware | Via port USB UPDATE (clef USB FAT) |
| Accessoires inclus | Cordon d'alimentation, télécommande REM-19, guide de démarrage rapide, consignes de sécurité |
| Entretien et nettoyage | Chiffon doux et sec. Débrancher avant nettoyage. |
| Sécurité | Ne pas obstruer les ouvertures de ventilation. Débrancher avant toute intervention. |
| Pièces détachées | Tubes de préamplificateur remplaçables. Contact SAV. |
FOIRE AUX QUESTIONS - A12 APEX ADVANCE
Questions des utilisateurs sur A12 APEX ADVANCE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice A12 APEX - ADVANCE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A12 APEX de la marque ADVANCE.
MODE D'EMPLOI A12 APEX ADVANCE
version 2 - déc. 2025
Manuel de l'utilisateur
L'équipe Advance Paris vous remercie chaleureusement d'avoir choisi un amplificateur A12 APEX.
Pour profiter pleinement de ses performances et garantir un fonctionnement optimal, nous vous invitons à lire attentivement ce manuel de l'utilisateur avant la première mise en service.
Une fois votre lecture terminée, nous vous recommandons de conserver ce manuel afin de pouvoir vous y référer à tout moment. Ce manuel de l'utilisateur est à retrouver sur la page produit du A12 APEX sur le site Advance Paris.
Contenu
Accessoires...5
Description
Panneau avant....7
Panneau arrière....8
Télécommande....9
Connexions
Branchement enceintes....11-13
Connexion caisson de basse....14
Connexion d'une télévision.....15
Système home-cinéma....16-17

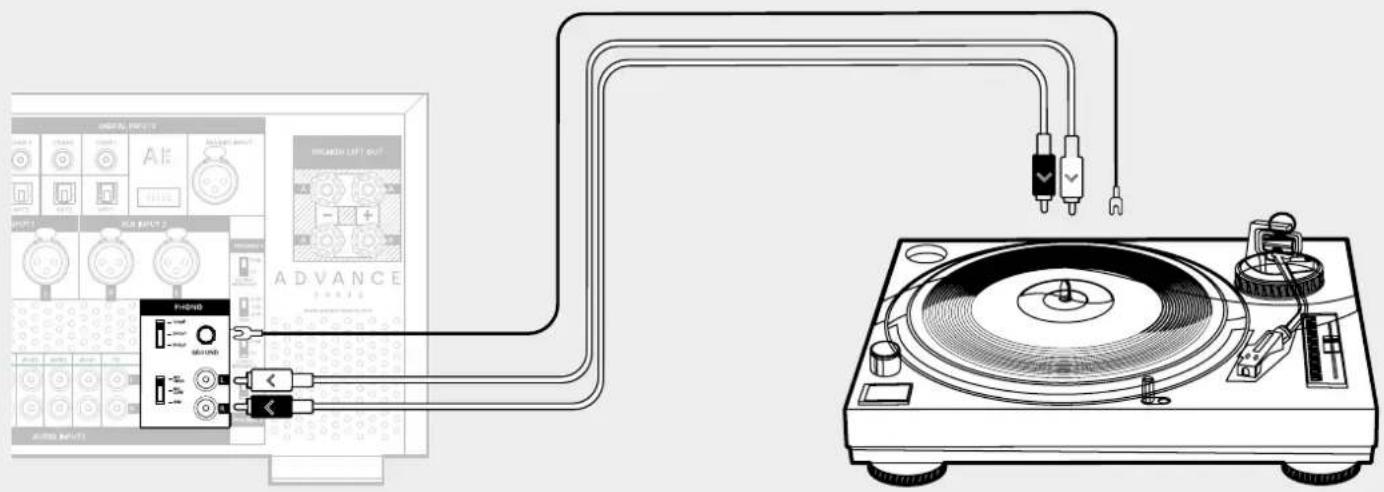

Connexion d'une platine vinyle....18

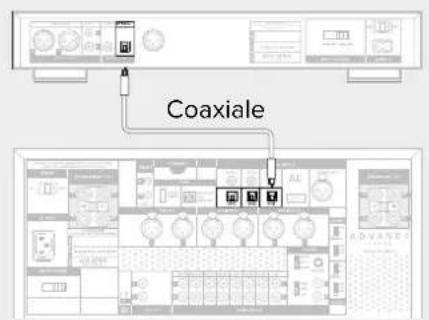

Connexion d'une source....19

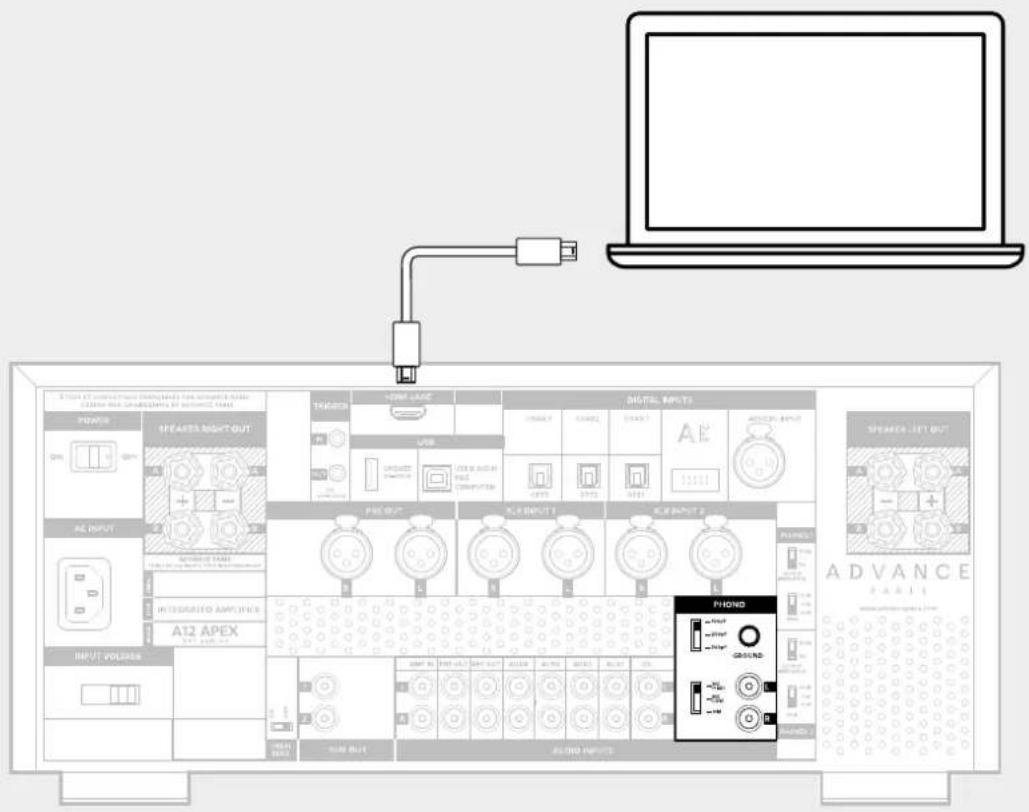

Connexion d'un ordinateur....20

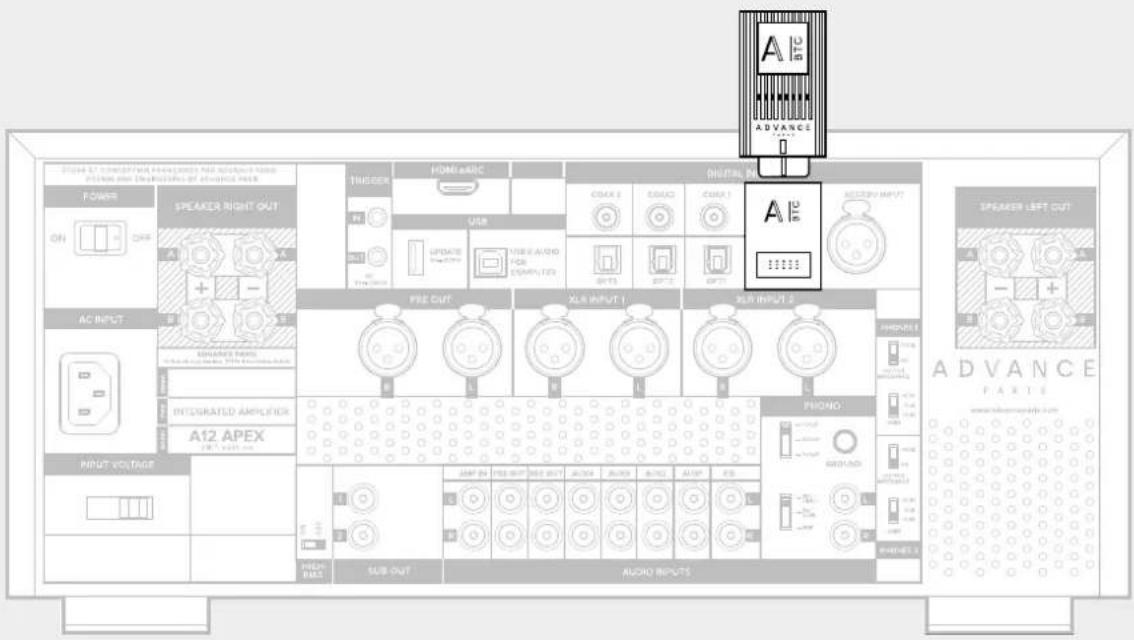

Connexion avec Bluetooth....21

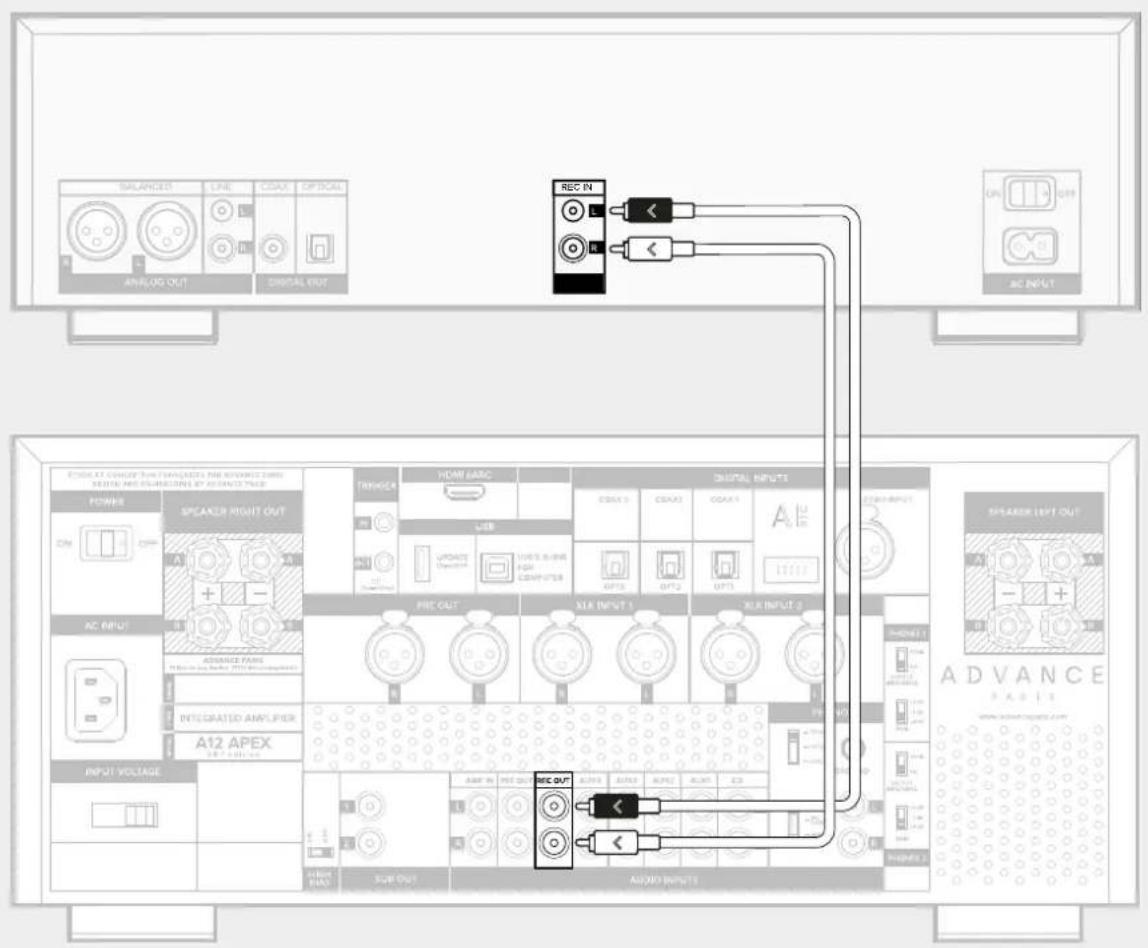

Connexion d'un dispositif d'enregistrement.....22

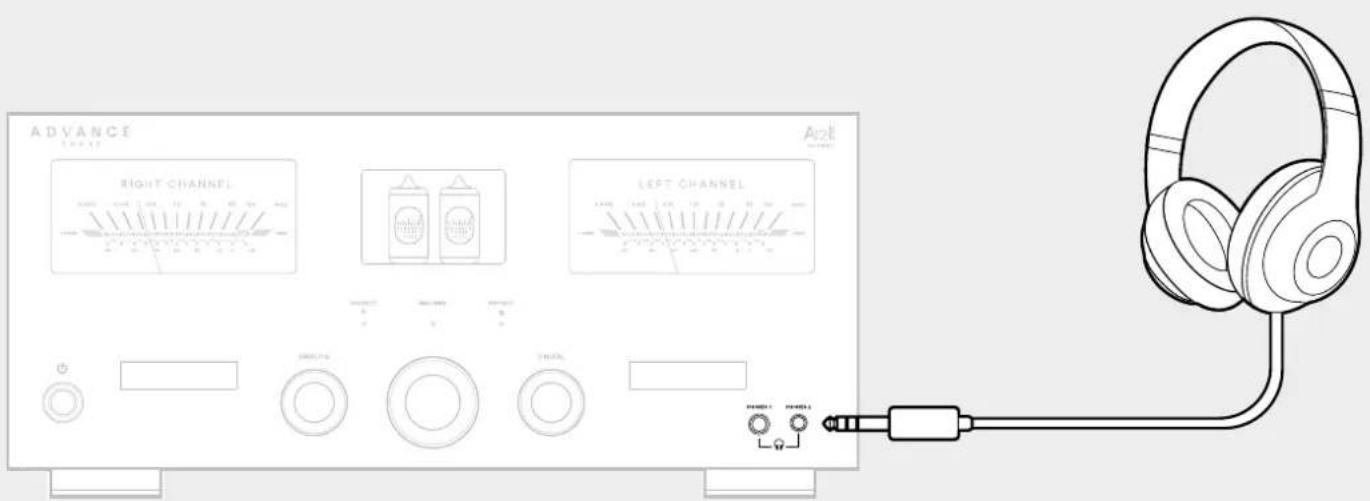

Connexion d'un casque filaire 23
Branchement d'un amplificateur externe....24

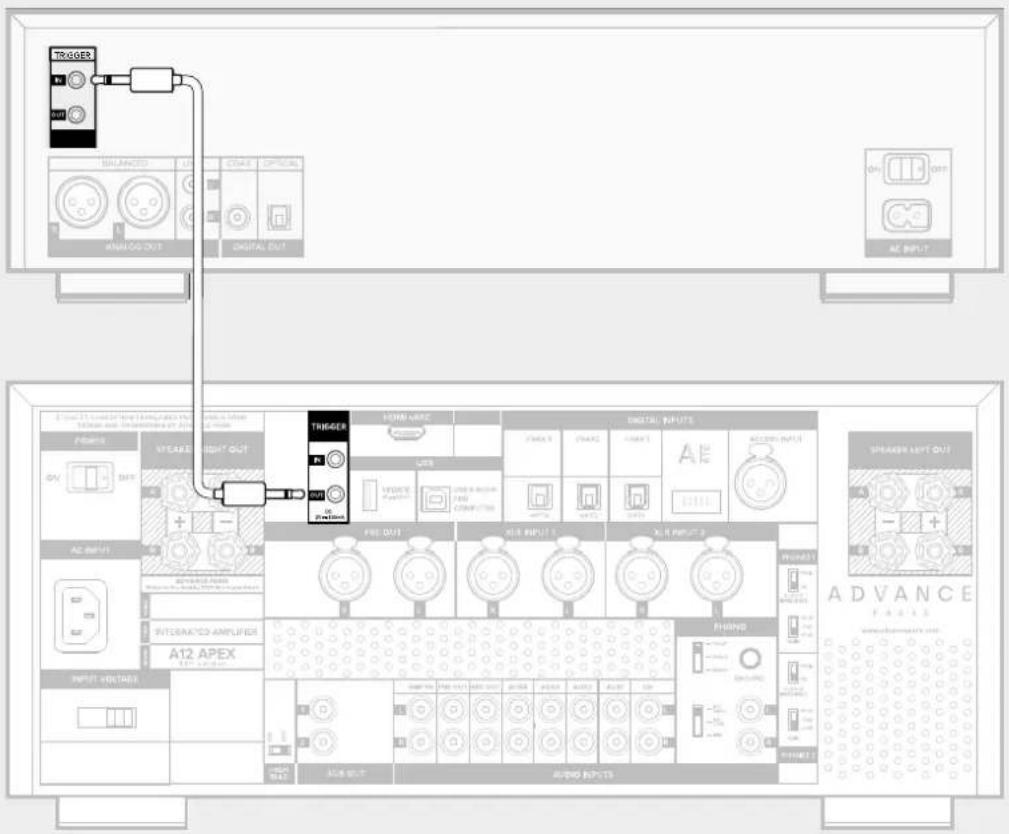

Allumer un produit en même temps que votre amplificateur....25

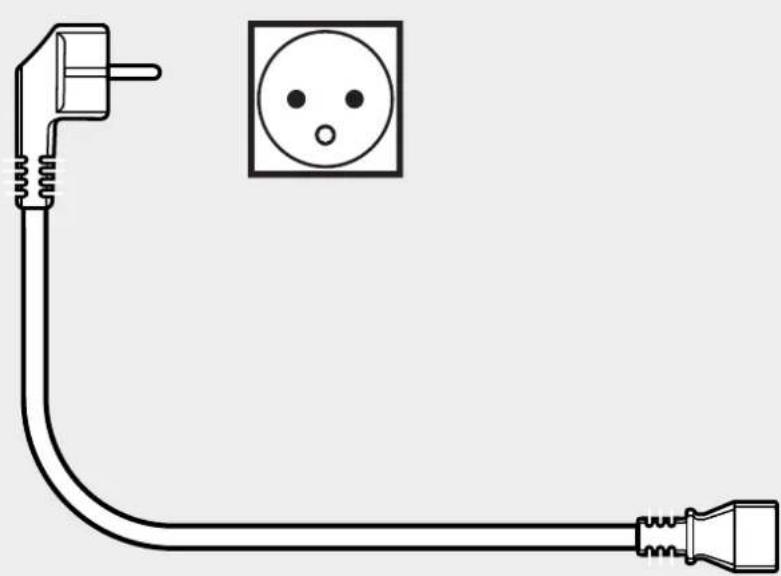

Connexion du cordon d'alimentation....26
Utilisation
Mise sous tension 28
Allumage 29

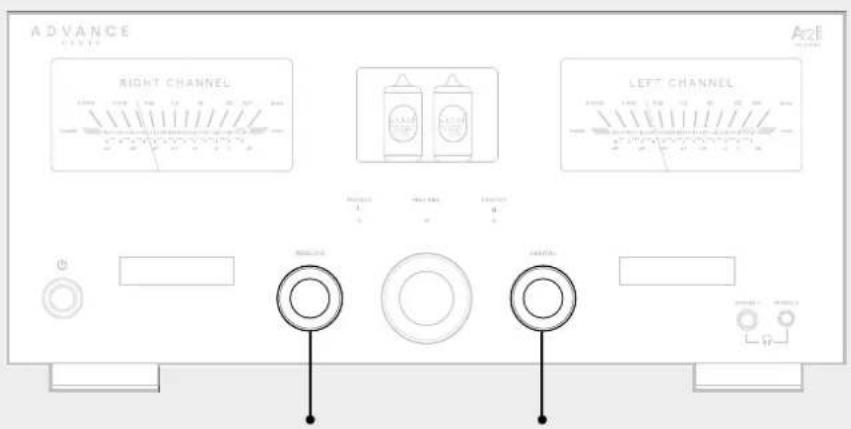

Sélection de la source d'entrée....30

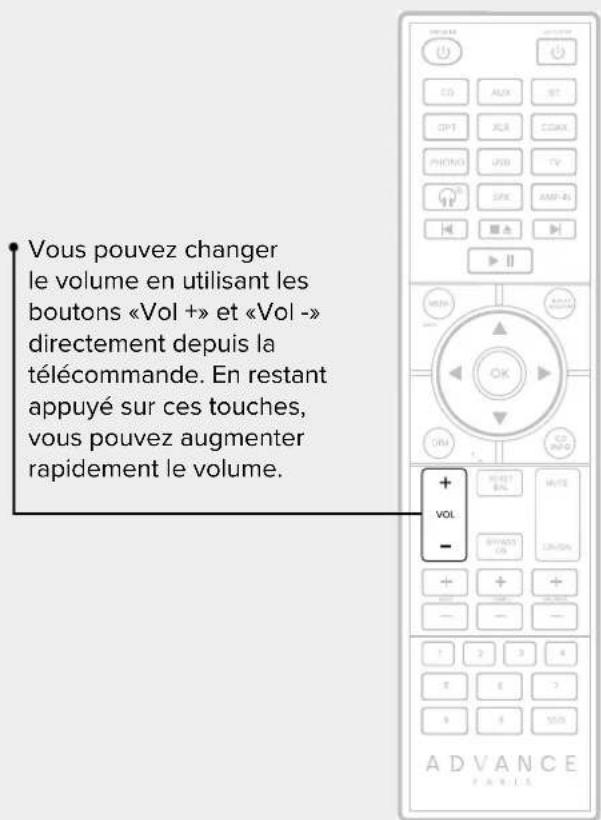

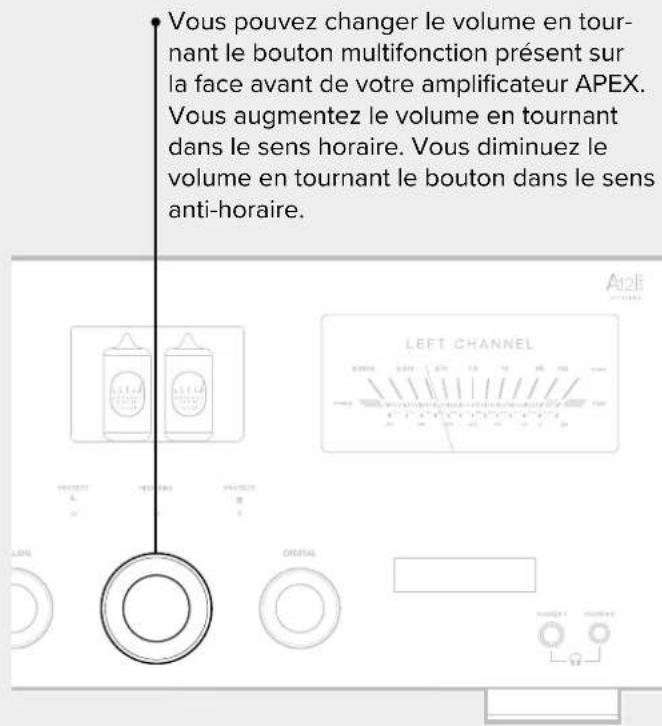

Réglage du volume....31
Mise en sourdine....32

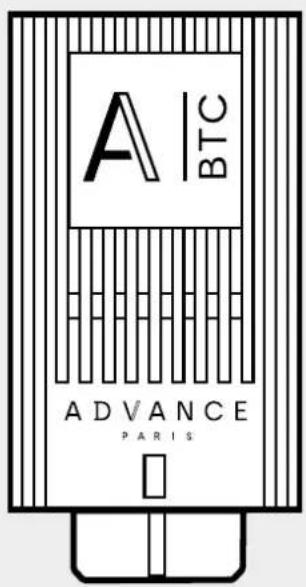

Utiliser un appareil connecté avec le A-BTC....33

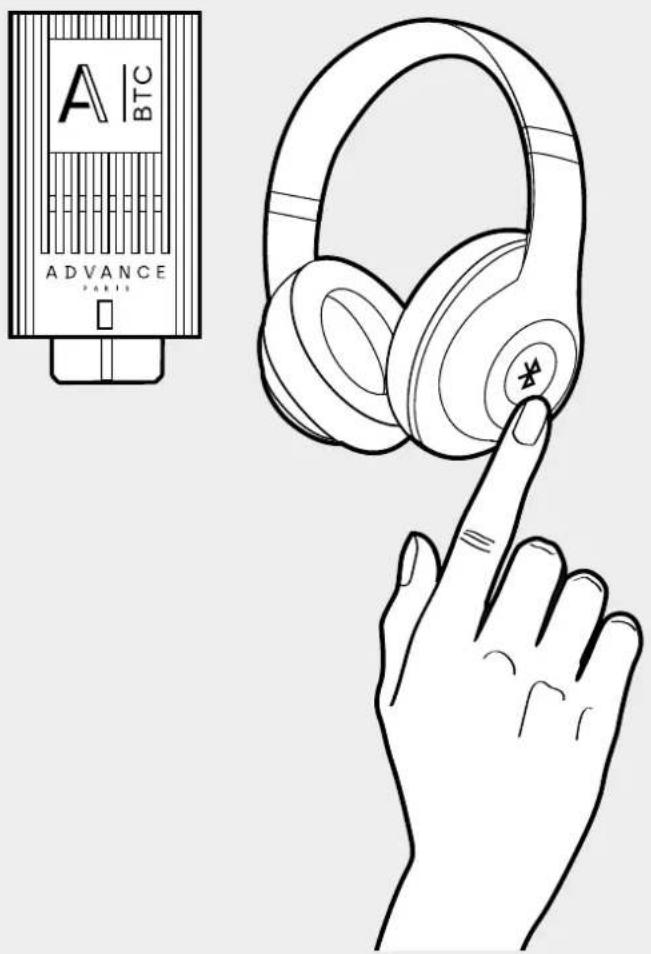

Utiliser un casque Bluetooth avec le A-BTC 34
Utiliser sa télévision comme source audio....35
Utiliser votre APEX comme un bloc de puissance....36

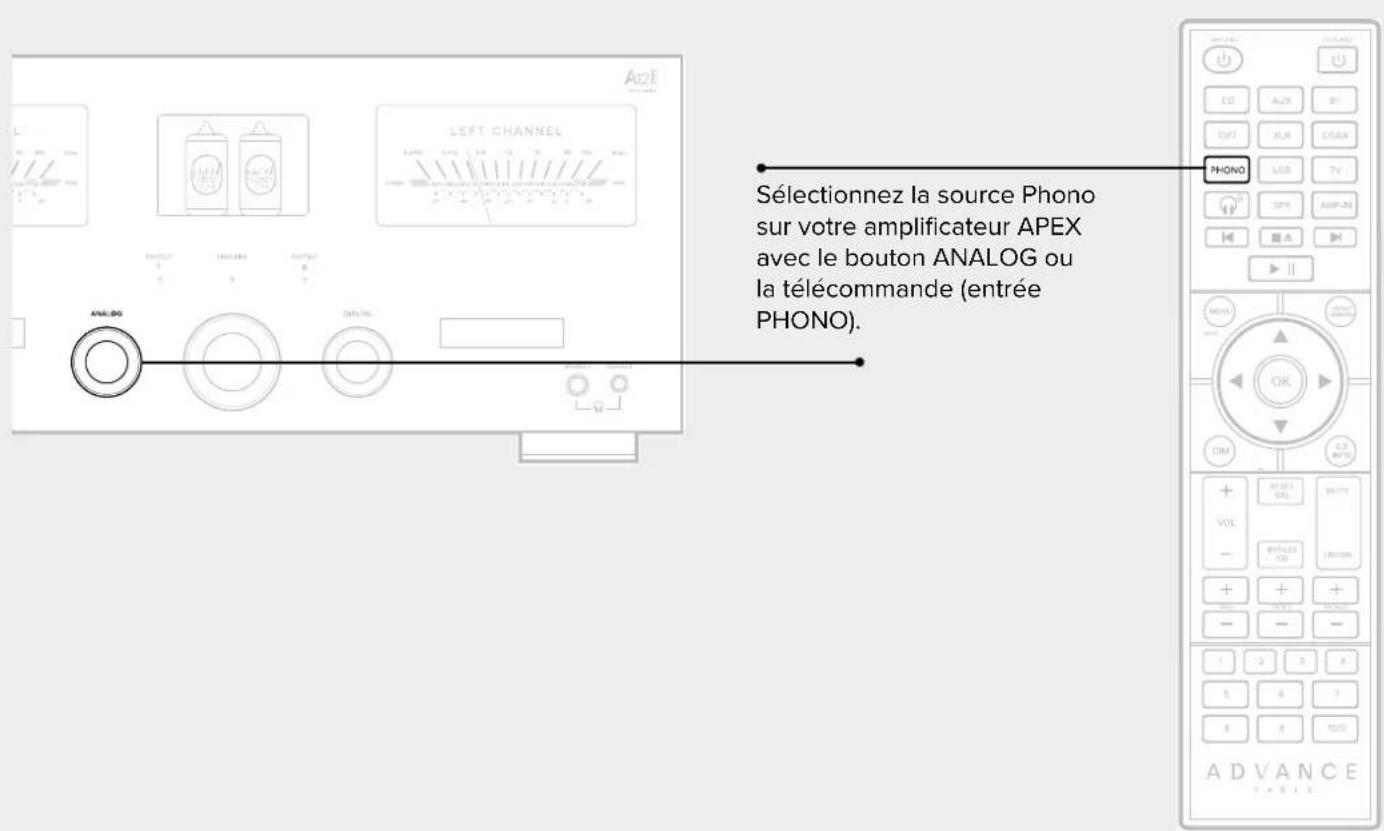

Utiliser votre platine vinyle....37
Réglages
Comment avoir accès au menu de réglage avec la télécommande....39
Comment avoir accès au menu de réglage avec le bouton multifonction....40
Configuration de la sortie enceinte (A/B)....41
Configuration de la sortie caisson de basse....42
Réglage des enceintes lors de l'utilisation d'un casque Bluetooth....43

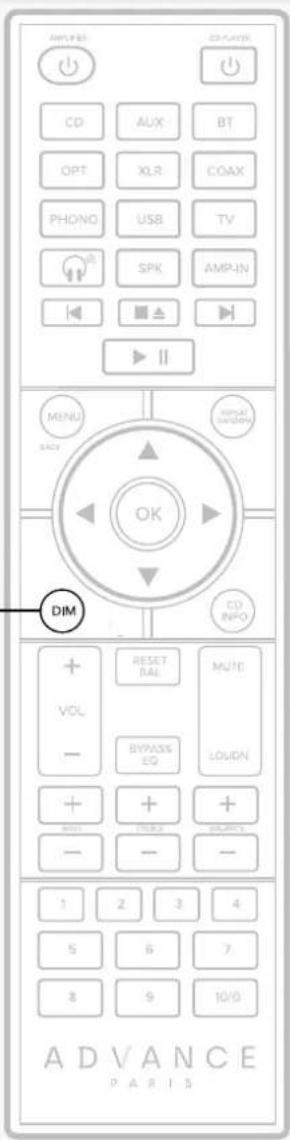

Réglage de la luminosité de l'affichage....44
Réglage du mode de veille automatique....45
Réglage de la tonalité et de la balance....46
Réglage du Loudness....47
Réglage du volume à l'allumage....48
Désactivation lumière de la touche Standby....49
Réglage Capacitance (Entrée PHONO)....50
Réglage Type de cellule....51
Désactivation du contrôle HDMI CEC 52
Informations logiciel interne....56
Mise à jour....57
Foire aux questions....58
Annexes
Glossaire 60-62
Dimensions / Poids 63
Spécifications...64
Accessoires
A12 APEX
Cordon d'alimentation
Télécommande REM-19
Quickstart
Consignes de sécurité
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Panneau avant.... 7
Panneau arrière.....8
Télécommande....9


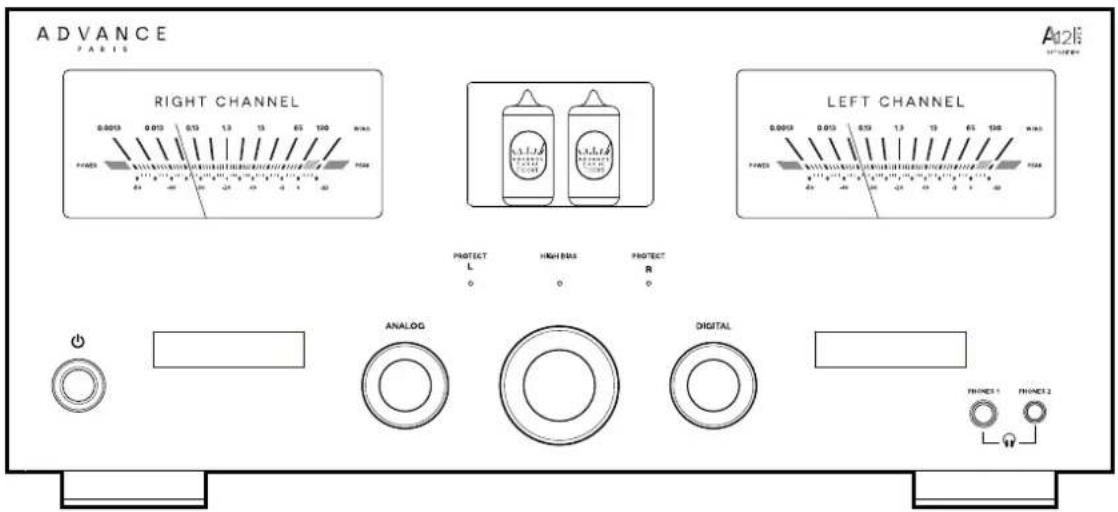

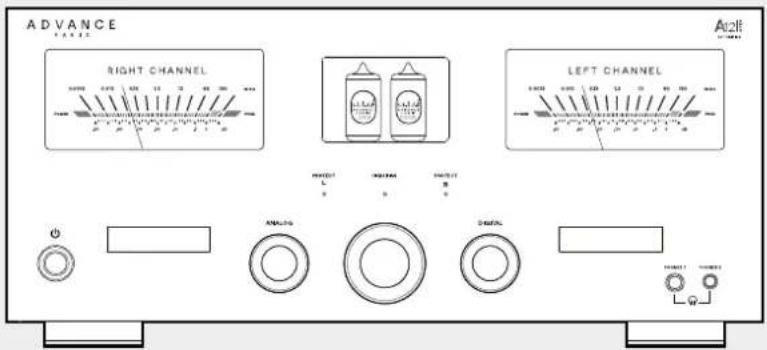

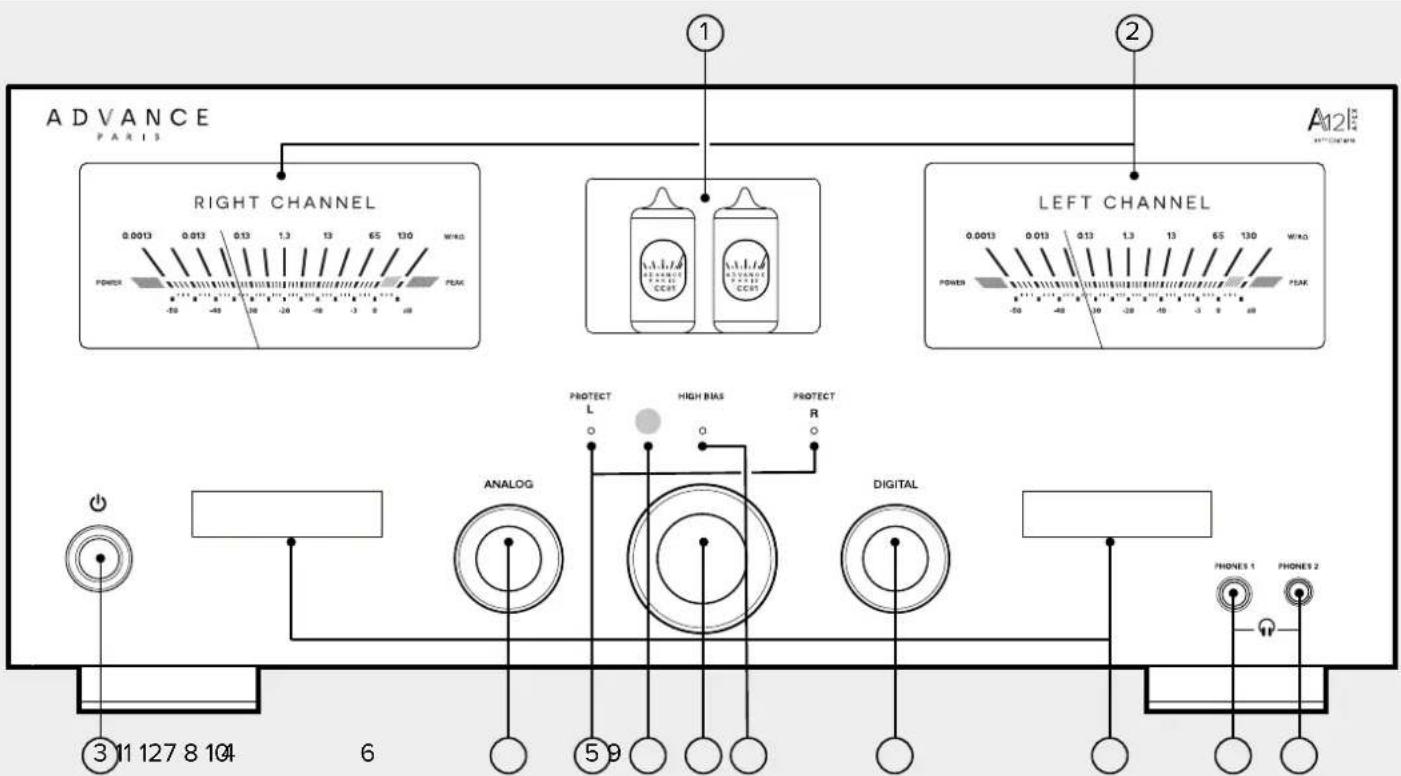

Panneau avant
Installez toujours votre système hi-fi avec les appareils débranchés du secteur.

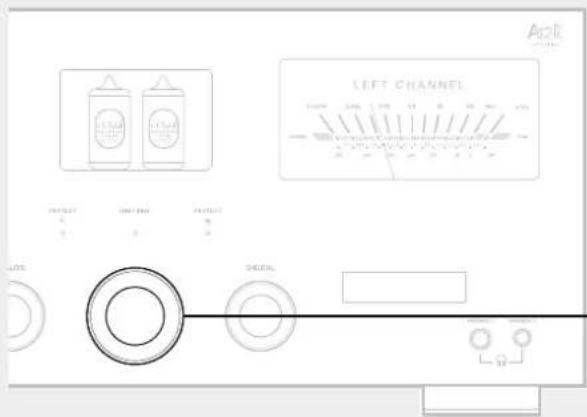

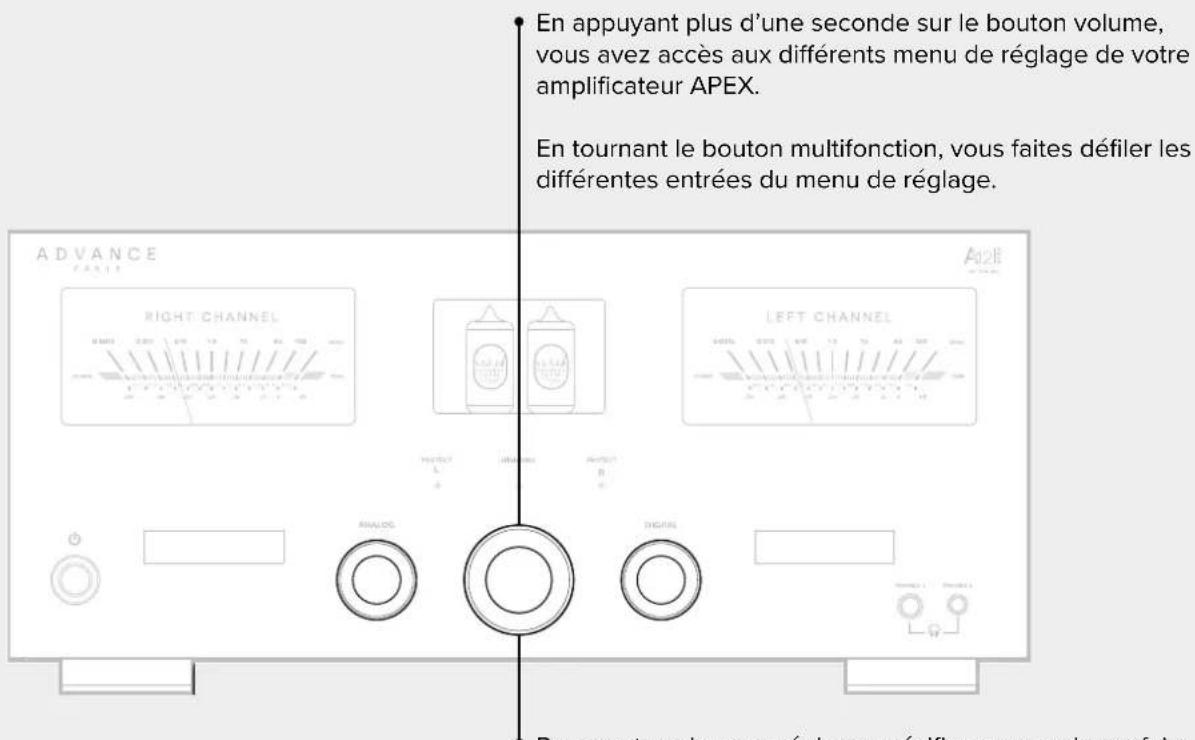

En appuyant plus d'une seconde sur le bouton Multifonction, vous avez accès aux différents menus de réglage de votre amplificateur APEX.
En tournant le bouton Multifonction, vous faites défiler les différentes entrées du menu de réglage.
Pour rentrer dans un réglage spécifique, vous devez faire un appui court sur le bouton Multifonction.
Pour revenir au niveau précédent, vous devez faire un appui long sur le bouton Multifonction.
① Tubes ② VU-mètre ③ Bouton Standby ④ Bouton des entrées analogiques ⑤ Diodes de protection (Protect L et Protect R) ⑥ Récepteur Infra Rouges
⑦ Bouton Multifonction (Volume / Réglage) ⑧ High-Bias ⑨ Bouton des entrées numériques ⑩ Écran ⑪ Prise casque 6.35 mm ⑫ Prise casque 3.5 mm


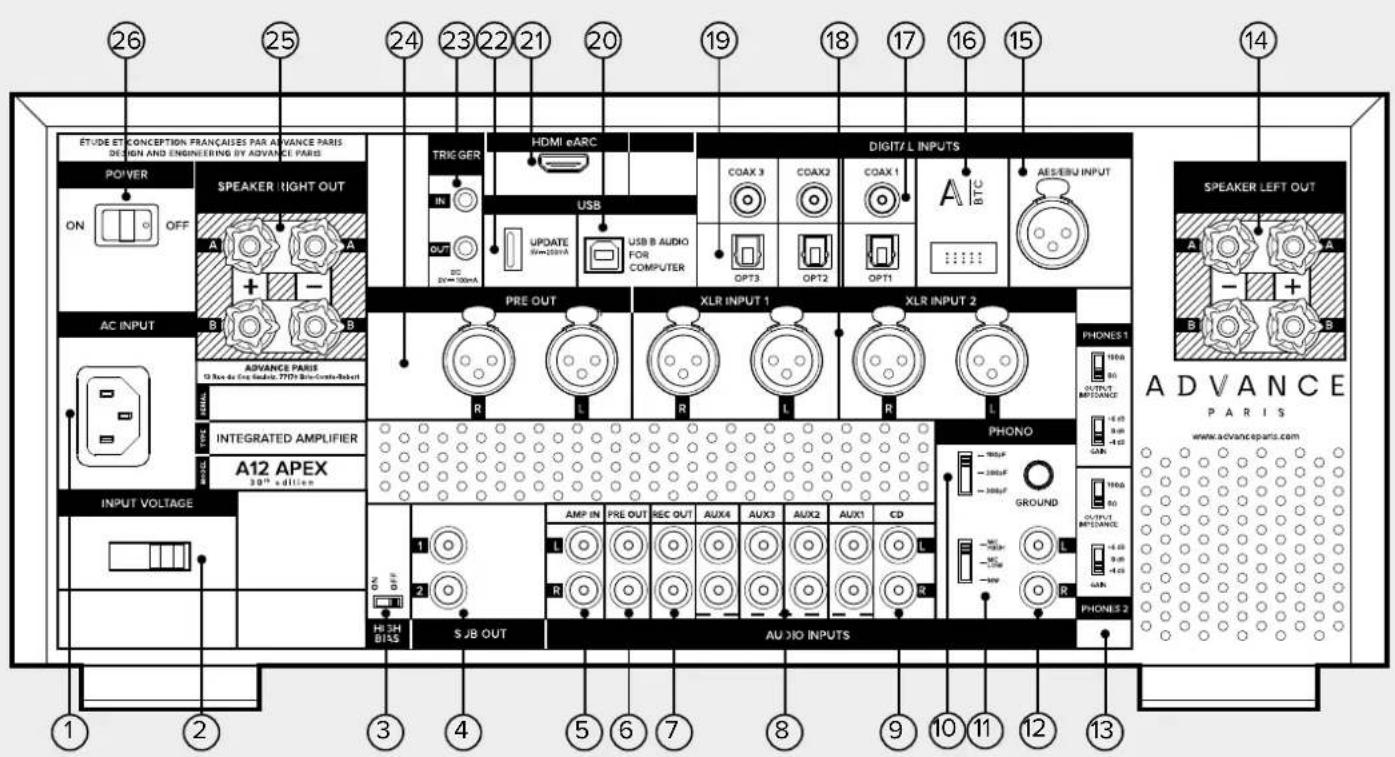

Panneau arrière
① Prise secteur ② Choix de la tension (115-230V) ③ Réglage High-Bias ④ Sorties Subwoofer (X2) ⑤ Entrée AMP-IN ⑥ Sortie PRE-OUT RCA ⑦ Sortie REC-OUT ⑧ Entrées AUX (X4) ⑨ Entrée CD
⑩ Réglage de capacitance (MM) ⑪ Réglage type de cellule ⑫ Entrée Phono MM/MC avec masse ⑬ Réglage casques ⑭ Bornier enceintes gauche ⑮ Entrée AES/EBU ⑯ Entrée A-BTC ⑰ Entrées numériques Coaxiales (X3) ⑱ Entrées XLR (X2)
⑲ Entrées numériques optiques (X3) ⑱ Port USB pour ordinateur ⑲ HDMI eARC ⑳ Port USB de mise à jour ㉑ Trigger IN-OUT ㉒ Sortie PRE-OUT XLR ㉓ Bornier enceintes droite ㉔ Interrupteur secteur
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES

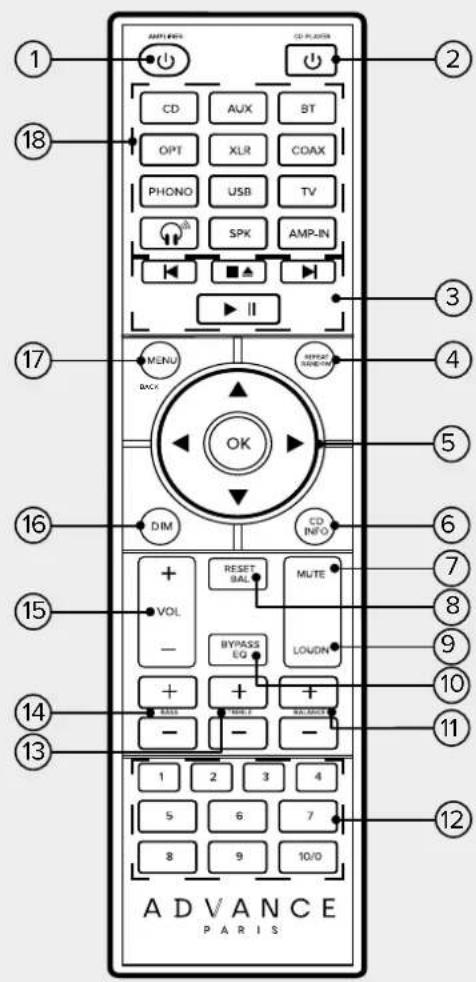

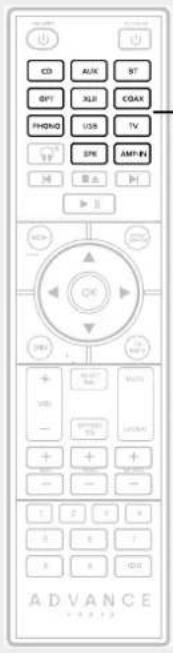

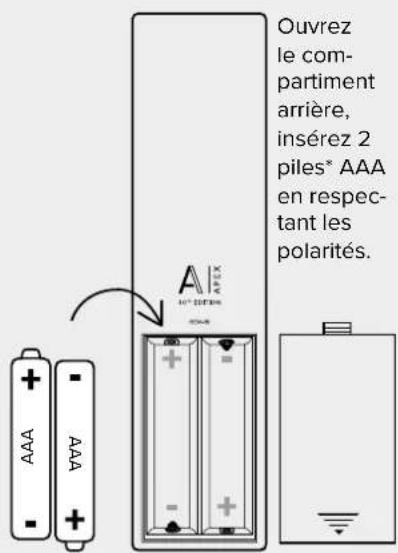

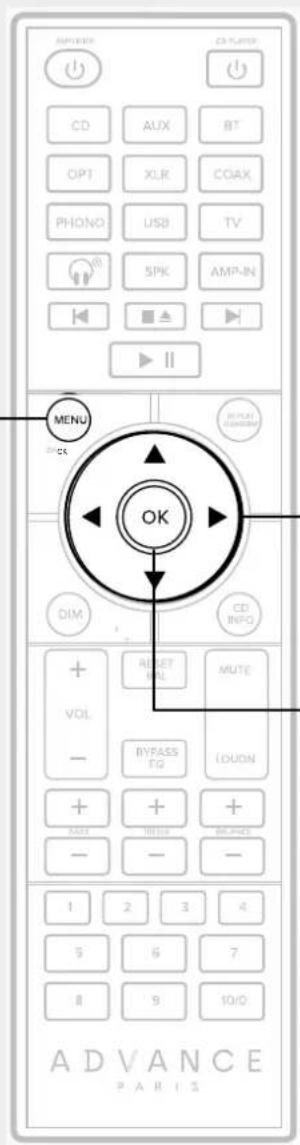

Télécommande
Pour éviter d'endommager la télécommande ou des fuites de piles :
- Ne mélangez pas piles neuves et usagées ni différents types de piles.
- En période de non-utilisation prolongée, retirez les piles.
- En cas de fuite, nettoyez le compartiment avant d'en remettre des piles.
① Allumer/Eteindre ⑤ OK = sélection Flèches = avant/après ⑦ Silencieux ⑧ Remise à zéro de la balance ⑨ Loudness ⑩ Désactivation EQ ⑪ Réglage de la balance ⑬ Réglage des aigus ⑮ Réglage des basses ⑯ Réglage du volume ⑰ Réglage de la luminosité ⑱ Menu ⑰ Zone de sélection des différentes sources
Les boutons des zones
sont spécifiques au lecteur CD ACD APEX
Environ 6 m, angle de 30 deg de chaque côté, le récepteur IR est situé à mi-distance entre le bouton de volume et l'afficheur
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Vérifier que la tension de fonctionnement est correctement réglée sur le panneau arrière de votre amplificateur et correspond à la tension de votre pays.
Merci de connecter toutes vos sources AVANT de brancher l'amplificateur sur le secteur.
Le branchement de sources alors que votre amplificateur est allumé peut exposer vos enceintes à un fort bruit et provoquer une défaillance des vos haut-parleurs.
Enceintes....11-13
Caisson de basse..... 14
Télévision....15
Home cinéma..... 16-17
Platine vinyle....18
Sources..... 19
Ordinateur....20
Bluetooth....21
Dispositif d'enregistrement.....22
Casque filaire.....23
Amplificateur externe.....24
Allumage simultané.....25
Cordon d'alimentation....26
Préparation des câbles
Les borniers de votre amplificateur APEX sont compatibles avec les câbles nus, les fourches et les fiches banane.
Pour connecter vos câbles nus, vous devez enlever 1 cm de la gaine du câble. Dévissez les borniers jusqu'à ce que les trous dans l'axe du bornier apparaissent. Insérez le câble nu et vérifiez que des brins de cuivre ne font pas contact avec le bornier voisin.
Pour connecter votre câbles munis de fiches banane, vous devez enlever les pastilles de couleurs rouge et noir au centre des borniers. Insérez ensuite vos différents câbles d'enceintes en respectant la polarité (Rouge + et Noir -) ainsi que les côtés (Gauche Left et Droite Right).
Pour connecter vos câbles munis de fourches, dévissez chaque bornier et insérez les fourches. Ensuite, vous devez revisser les borniers en assurant que vos fourches ne se touchent pas entre elles.


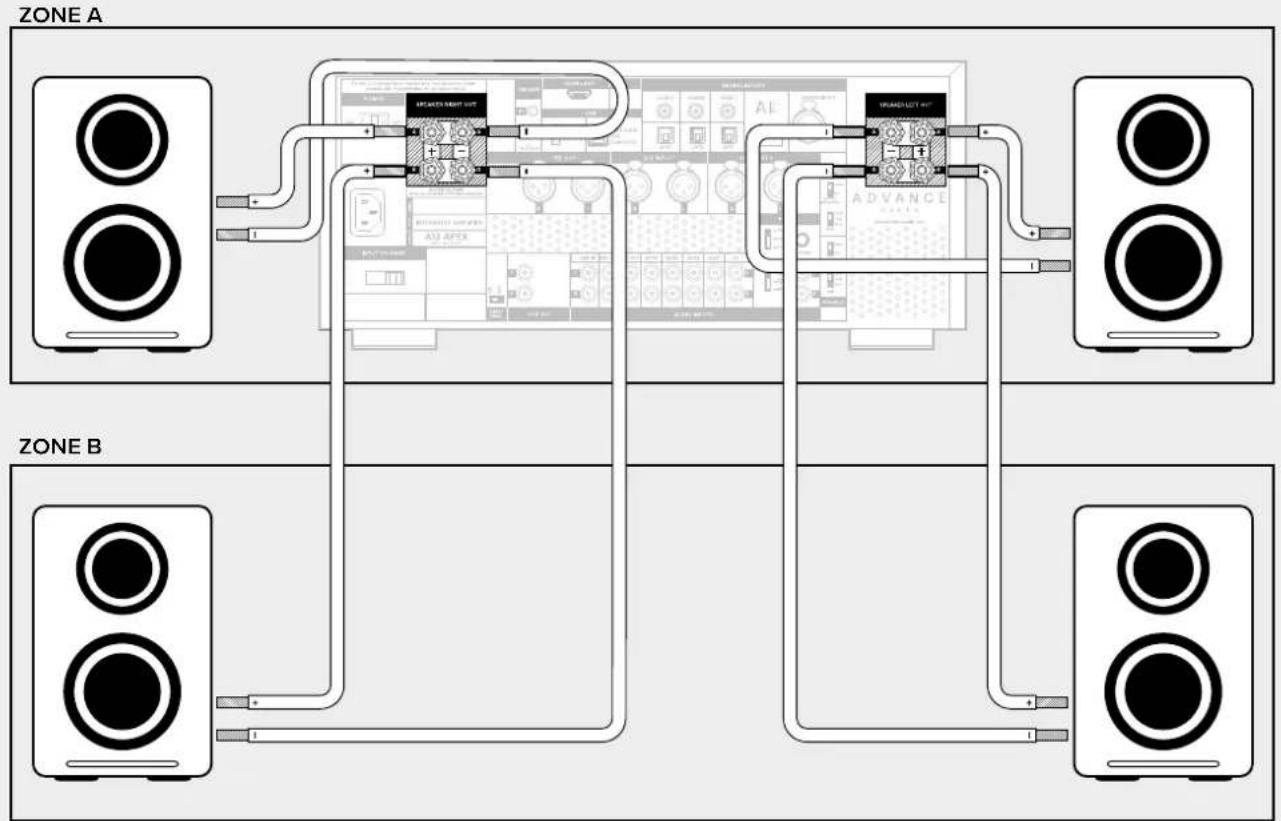

Connexion d'enceintes sortie a et sortie b
Votre amplificateur est capable de gérer 2 zones différentes : Sortie A et Sortie B.
Ces sorties diffusent le même signal. Vous pouvez activer la sortie A, la sortie B ou les 2 sorties en même temps.
En cas d'utilisation des 2 sorties en même temps, vous devez vous assurer de connecter des enceintes disposant d'une impédance de 8 ohms minimum.
Voir «Réglages» pour la configuration des sorties enceintes.


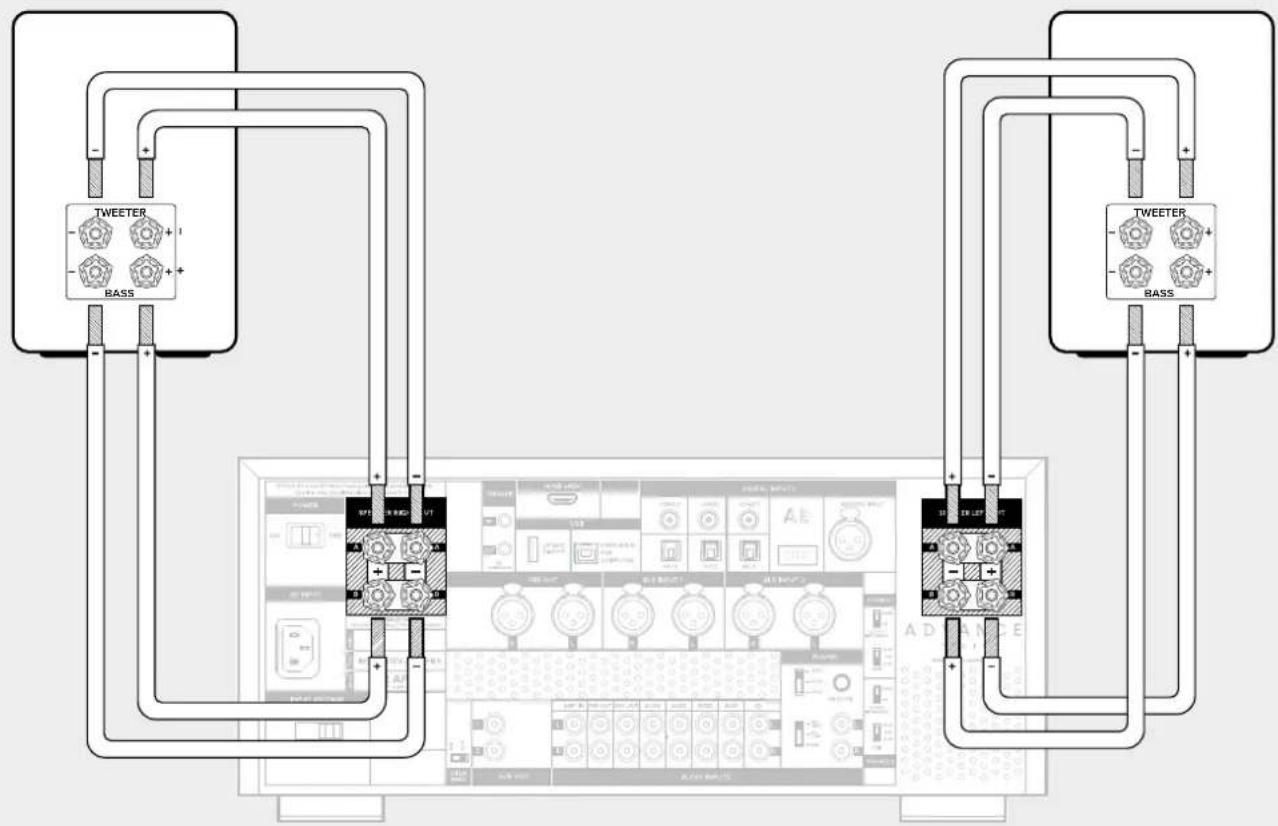

Connexion en bi-câblage
Certaines enceintes disposent de la capacité de bi-câblage. Vous pouvez réaliser un bi-câblage en doublant les câbles entre votre amplificateur APEX et vos enceintes.
Pour cela, vous pouvez doubler les connexions sur le bornier A (ou le bornier B) ou utiliser les sorties A et B. Vous devez également retirer les cavaliers au niveau du bornier de vos enceintes (voir la notice de vos enceintes).
Voir «Réglages» pour la configuration des sorties enceintes.


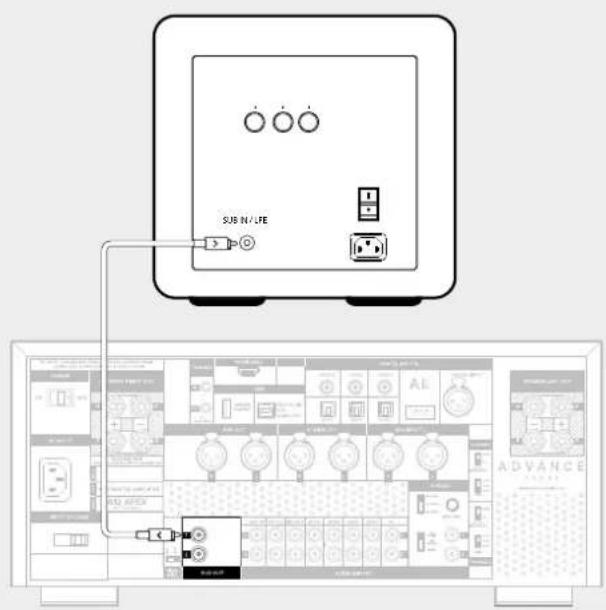

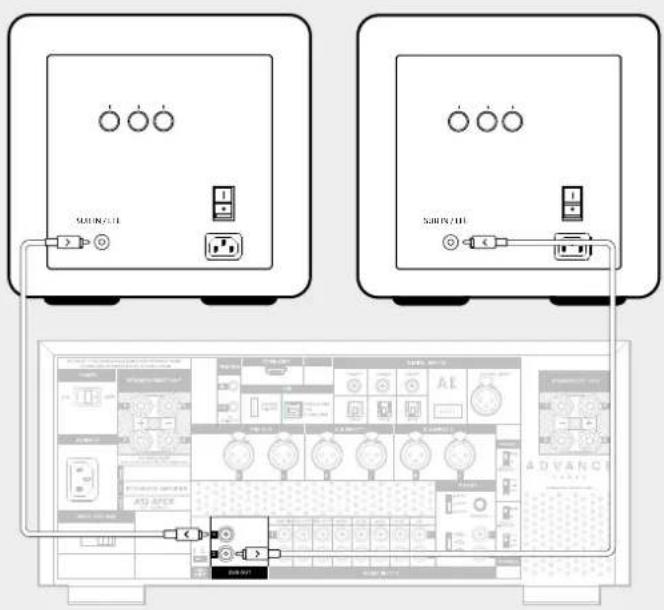

Connexion des subwoofers
Votre amplificateur APEX dispose d'une double sortie pour caisson de basse. Vous pouvez brancher un seul caisson de basse ou 2 caissons de basses.
Si vous branchez un seul caisson de basse, vous pouvez utiliser n'importe quelle sortie (1 ou 2). Votre amplificateur doit être configuré en mode MONO dans le menu de réglage.
Si vous branchez 2 caissons de basses, vous avez la possibilité de les utiliser en MONO ou en STEREO. La sortie 1 correspond au côté gauche (Left), la sortie 2 correspond au côté droit (Right).
Voir «Réglage» pour la configuration des sorties Caisson de basses.


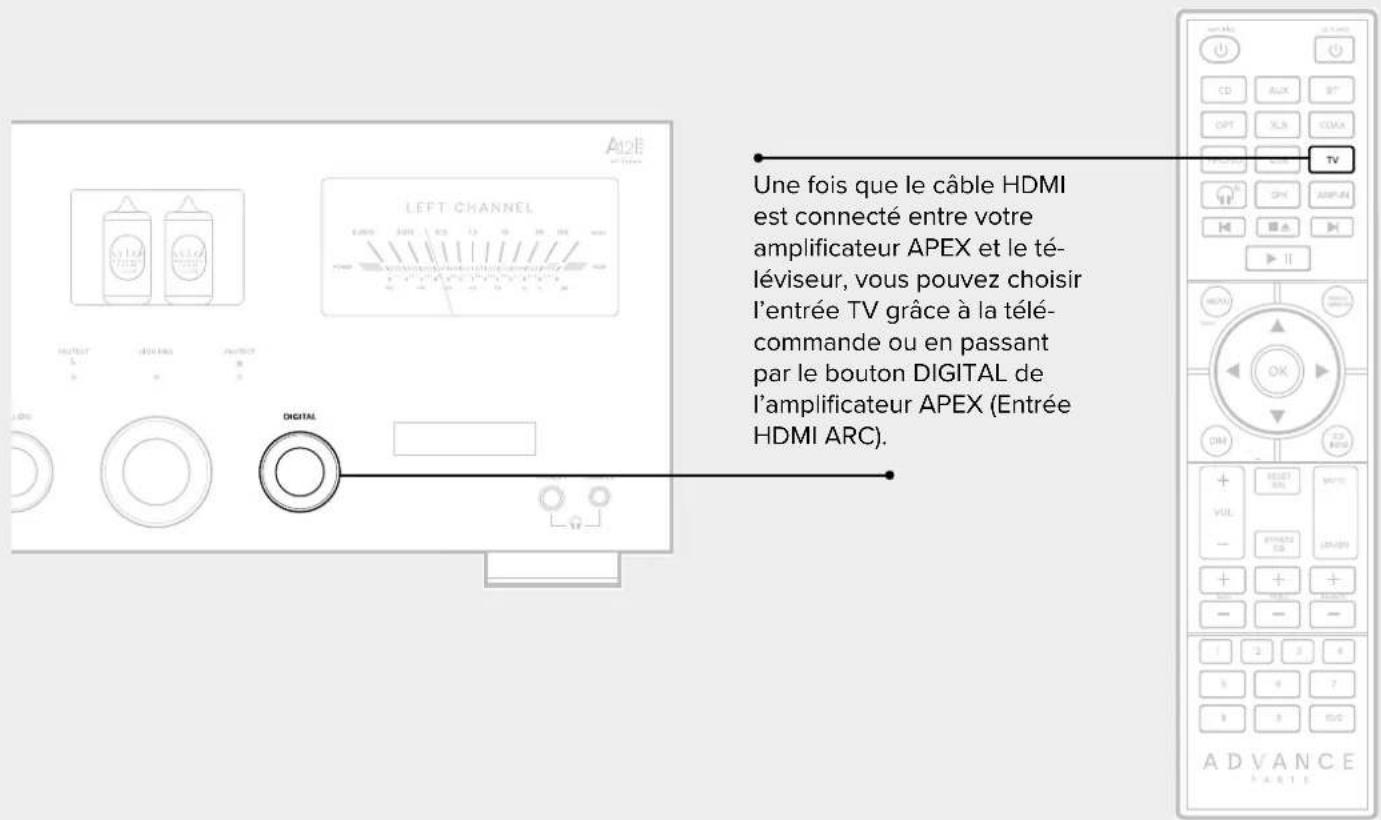

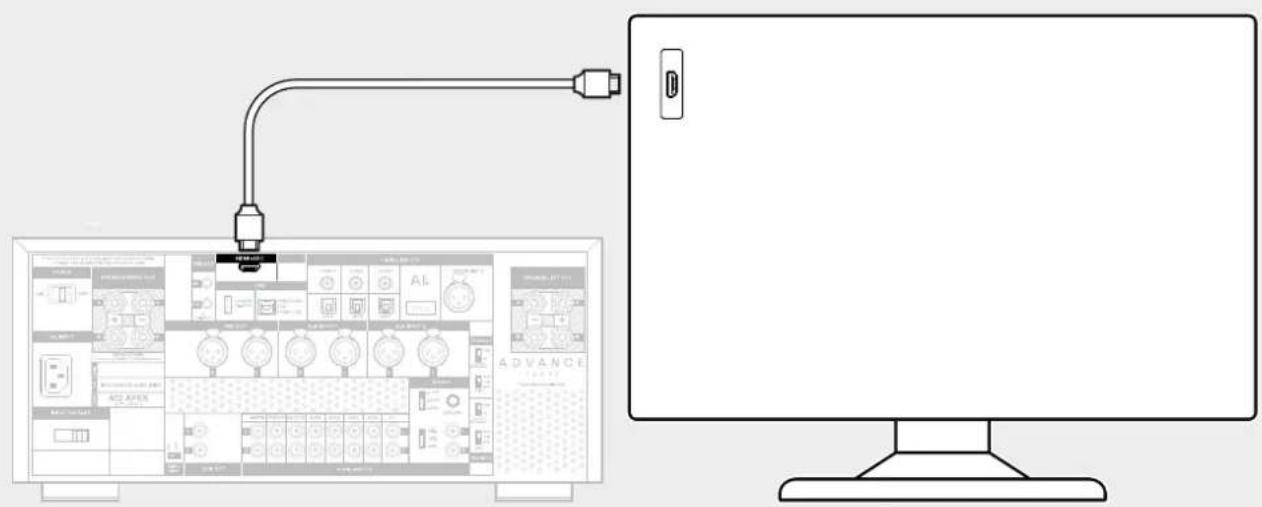

Prise HDMI earc
Votre amplificateur APEX améliore considérablement votre expérience sonore en vous permettant d'utiliser vos enceintes plutôt que les haut-parleurs intégrés de votre téléviseur lorsque vous regardez la télévision.
Pour en profiter, connectez simplement un câble HDMI entre votre amplificateur APEX et la prise HDMI ARC (ou eARC) de votre téléviseur.
Vous pourrez également utiliser uniquement la télécommande de votre téléviseur pour contrôler l'allumage, la mise en veille et le volume de l'amplificateur APEX.
NOTE : Votre amplificateur APEX est compatible uniquement avec les signaux stéréo (non multicanal).
NOTE : Si vous changez d'entrée sur votre amplificateur APEX, il ne répondra plus aux commandes envoyées par le téléviseur.

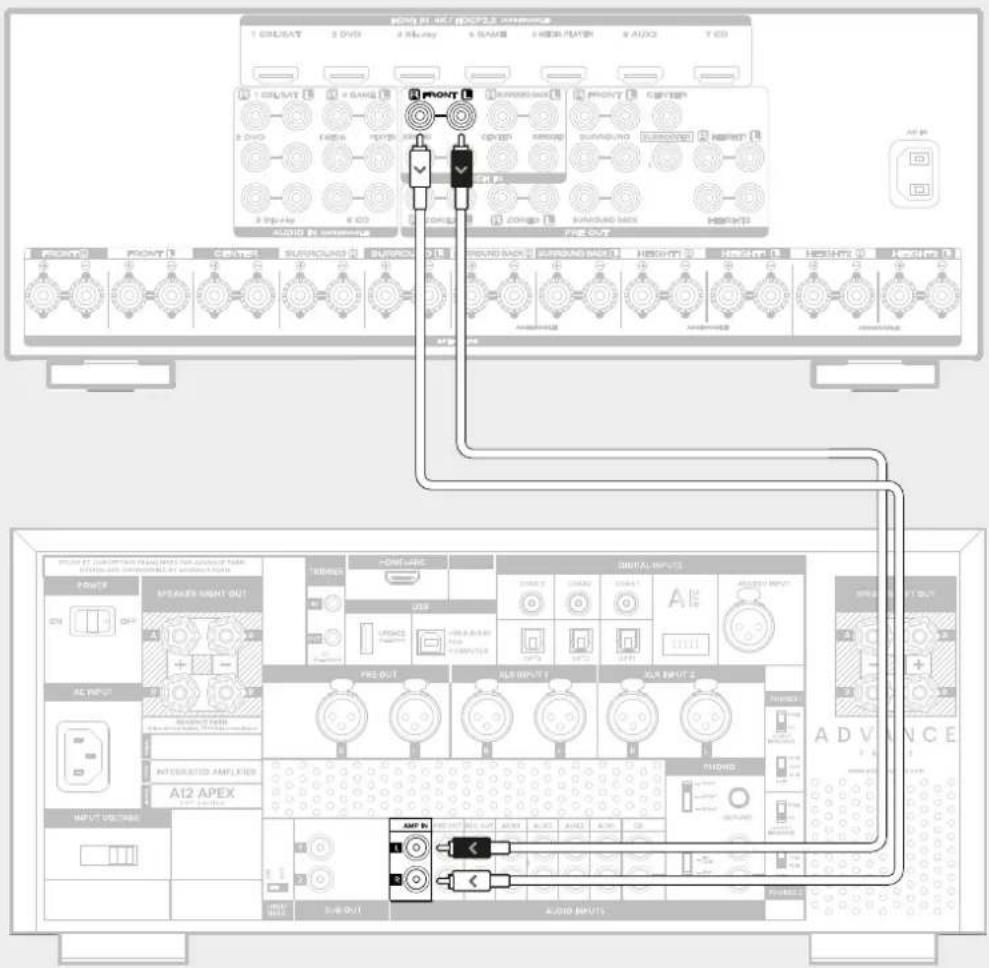

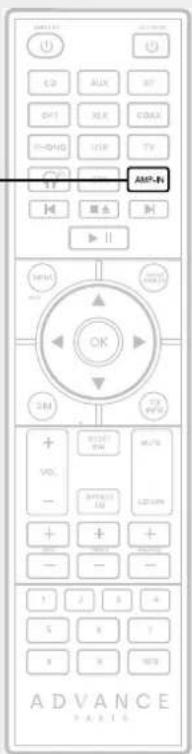

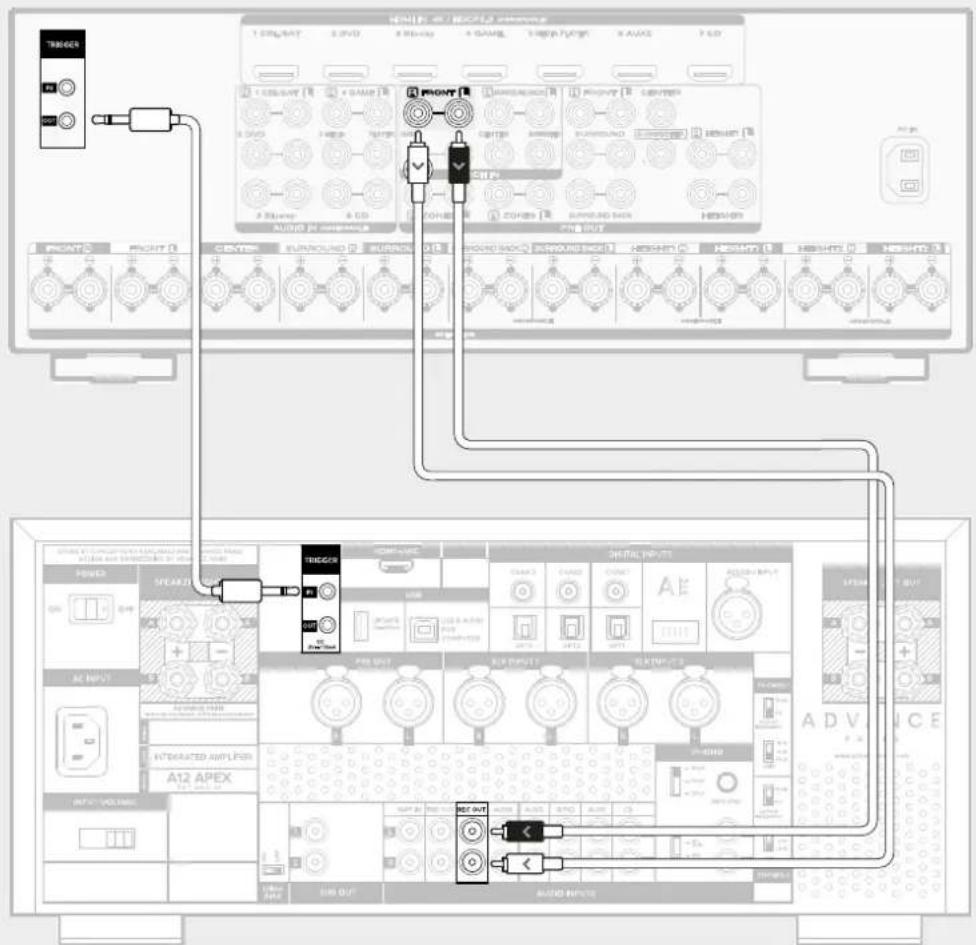

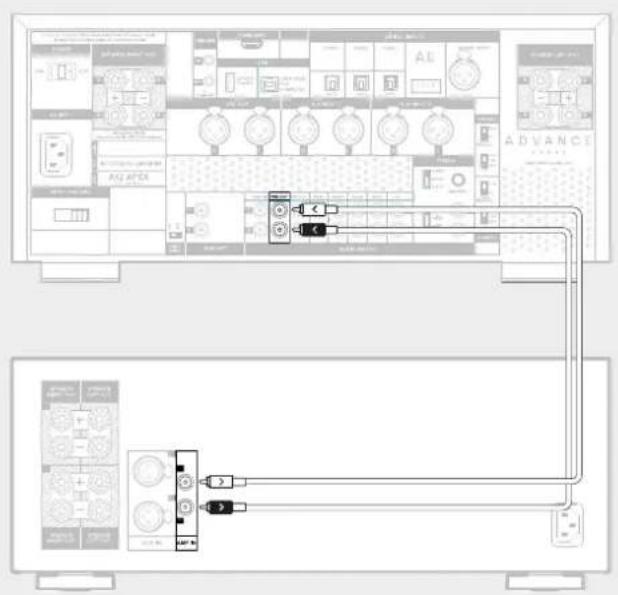

Pour utiliser votre amplificateur APEX comme bloc de puissance avec votre amplificateur Home-Cinéma, raccordez-les à l'aide des prises AMP-IN situées sur sa face arrière. Cette connexion permet au home-cinéma de prendre le contrôle de l'amplification des enceintes frontales, tout en bénéficiant de la qualité audio de votre amplificateur APEX.
Branchez les sorties PRE-OUT avant (Front L/R) de votre amplificateur Home-Cinéma vers les entrées AMP-IN de l'amplificateur APEX à l'aide d'un câble RCA.
direction TB
A["AVOID E1 microphone"] --> B["AVOID E2 microphone"]
B --> C["AVOID E3 microphone"]
C --> D["AVOID E4 microphone"]
D --> E["AVOID E5 microphone"]
E --> F["AVOID E6 microphone"]
F --> G["AVOID E7 microphone"]
G --> H["AVOID E8 microphone"]
H --> I["AVOID E9 microphone"]
I --> J["AVOID E10 microphone"]
end
subgraph Display Systems
subgraph Audio Components
direction TB
K["AVOID E1 microphone"] --> L["AVOID E2 microphone"]
L --> M["AVOID E3 microphone"]
M --> N["AVOID E4 microphone"]
N --> O["AVOID E5 microphone"]
O --> P["AVOID E6 microphone"]
P --> Q["AVOID E7 microphone"]
Q --> R["AVOID E8 microphone"]
R --> S["AVOID E9 microphone"]
S --> T["AVOID E10 microphone"]
end
subgraph Audio Components
direction TB
U["AVOID E1 microphone"] --> V["AVOID E2 microphone"]
V --> W["AVOID E3 microphone"]
W --> X["AVOID E4 microphone"]
X --> Y["AVOID E5 microphone"]
Y --> Z["AVOID E6 microphone"]
Z --> AA["AVOID E7 microphone"]
AA --> AB["AVOID E8 microphone"]
AB --> AC["AVOID E9 microphone"]
end
subgraph Audio Components
direction TB
AD["AVOID E1 microphone"] --> AE["AVOID E2 microphone"]
AE --> AF["AVOID E3 microphone"]
AF --> AG["AVOID E4 microphone"]
AG --> AH["AVOID E5 microphone"]
AH --> AI["AVOID E6 microphone"]
AI --> AJ["AVOID E7 microphone"]
AJ --> AK["AVOID E8 microphone"]
end
subgraph Audio Components
direction TB
AL["AVOID E1 microphone"] --> AM["AVOID E2 microphone"]
AM --> AN["AVOID E3 microphone"]
AN --> AO["AVOID E4 microphone"]
AO --> AP["AVOID E5 microphone"]
AP --> AQ["AVOID E6 microphone"]
AQ --> AR["AVOID E7 microphone"]
AR --> AS["AVOID E8 microphone"]
end
subgraph Audio Components
direction TB
AT["AVOID E1 microphone"] --> AU["AVOID E2 microphone"]
AU --> AV["AVOID E3 microphone"]
AV --> AW["AVOID E4 microphone"]
AW --> AX["AVOID E5 microphone"]
AX --> AY["AVOID E6 microphone"]
end
subgraph Audio Components
direction TB
AZ["AVOID E1 microphone"] --> BA["AVOID E2 microphone"]
BA --> BB["AVOID E3 microphone"]
BB --> BC["AVOID E4 microphone"]
end
subgraph Audio Components
direction TB
BD["AVID INPUT"] --> BE["A12 APEX"]
end
subgraph Audio Components
direction TB
BF["AVID OUTPUT"] --> BG["A12 OUTPUT"]
end
subgraph Audio Components
direction TB
BH["AVID INPUT OUT"] --> BI["A12 OUT"]
end
subgraph Audio Components
direction TB
BJ["AVID OUTPUT OUT"] --> BK["A12 OUTPUT OUT"]
end
Prise trigger IN
Lors de l'utilisation de votre amplificateur APEX comme d'un bloc de puissance connecté à votre amplificateur Home-Cinéma, vous pouvez automatiser l'allumage et la mise en veille de l'amplificateur APEX grâce à un câble 3.5mm mono (non fourni) entre les prises Trigger des 2 appareils. Vous devez vérifier si votre amplificateur Home-Cinéma dispose de cette prise (voir sa notice).
Vous devez utiliser la prise Trigger IN sur l'amplificateur APEX. Vous devez utiliser la prise Trigger OUT sur l'amplificateur Home-Cinéma.
Prise phono
Pour profiter pleinement de votre platine vinyle, connectez-la directement à l'entrée Phono de votre amplificateur APEX. Cette entrée est spécialement conçue pour les cellules à aimant mobile (MM) et les cellules à bobine mobile (MC). Elle intègre le préamplificateur RIAA nécessaire à la lecture correcte des disques vinyles.
Branchez les câbles de votre platine au bornier de masse de l'amplificateur APEX (GROUND) afin de supprimer les bruits de ronflement éventuels.
NOTE : Il est important de réaliser les branchements avec l'amplificateur APEX sur OFF. Le branchement de sources alors que votre amplificateur est allumé peut exposer vos enceintes à un fort bruit et provoquer une défaillance de vos haut-parleurs.
Voir «Réglages» pour les différents réglages de l'entrée Phono MM / MC


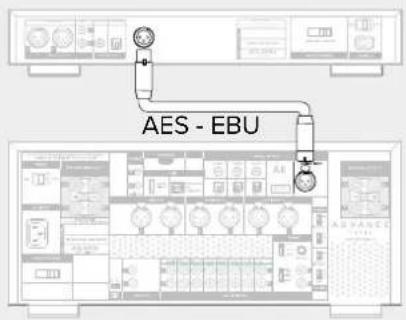

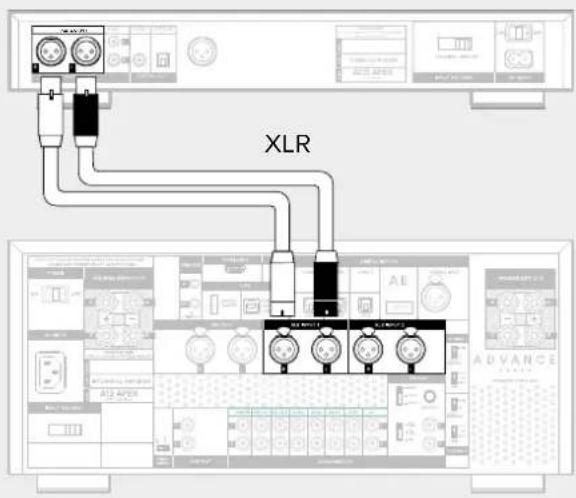

Sources
ATTENTION : ne pas brancher de source sur l'entrée AMP-IN. Vous risquez un fort niveau sonore sur vos enceintes et une possible défaillance.
ENTRÉES ANALOGIQUES
ENTRÉES NUMÉRIQUES
Compatible avec APPLE OS et Windows 10-11 sans pilote à installer sur votre ordinateur. Spécification USB 2.0 jusqu'au 24bit / 192kHz. Compatible DSD 64 - 128 - 256
Sélectionnez la sortie audio Advance Paris sur votre ordinateur dans les réglages de carte son.
Pour connecter une source Bluetooth sur votre amplificateur APEX, vous devez vous munir du produit Advance Paris A-BTC (en option). Le A-BTC doit être inséré dans la prise spécifique située sur le panneau arrière de votre amplificateur APEX (l'amplificateur APEX doit être sur OFF au niveau de son interrupteur secteur).
Pour connecter un casque Bluetooth, vous devez également disposer d'un produit Advance Paris A-BTC. Le A-BTC doit être inséré dans la prise spécifique située sur le panneau arrière de votre amplificateur APEX (l'amplificateur APEX doit être sur OFF au niveau de son interrupteur secteur).
Voir «Utilisation» pour plus de détails.
Dispositif d'enregistrement
Prise REC-OUT
Vous pouvez connecter un enregistreur sur la prise REC-OUT
Casque filaire
Branchez votre casque filaire sur les prises 6.35mm ou 3.5mm au niveau de la face avant de l'amplificateur APEX.
Les sorties enceintes sont mises en silence lors de l'insertion d'un casque sur la face avant.
Prise pre-out
Vous pouvez connecter un bloc de puissance mono ou stéréo à votre amplificateur APEX. Cela peut vous permettre de disposer de plus de puissance, de qualité audio en fonction de vos enceintes.
Vous devez brancher les sorties PRE-OUT de votre amplificateur APEX vers les entrées de votre bloc de puissance avec un câble RCA ou un câble XLR.
NOTE : Vos enceintes seront branchées sur votre bloc de puissance externe (pas sur votre amplificateur APEX).
Prise trigger OUT
Vous pouvez activer un produit tiers lors de l'allumage de votre amplificateur APEX. Pour cela votre produit tiers doit être munis d'une prise Trigger IN.
Connectez un câble 3.5mm mono (non fourni) entre la prise Trigger OUT de l'amplificateur APEX et la prise Trigger IN de votre produit tiers.
Cordon d'alimentation
Mise sous tension...28
Allumage.29
Sélection de la source d'entrée.....30
Réglage du volume.....31
Mise en sourdine..... 32
Appareils connectés en
Bluetooth avec le A-BTC....33
Casque Bluetooth avec le A-BTC....34
Télévision comme source audio....35
Amplificateur APEX comme
Un bloc de puissance....36
Utiliser votre platine vinyle......37
Mise sous tension
Interrupteur à l'arrière
Mise en route
Bouton en façade - ou - télécommande
Sélection de la source d'entrée
Télécommande ou bouton multifonction sur la façade
Votre amplificateur APEX dispose de nombreuses entrées sur sa face arrière.
Une fois vos sources connectées, vous pouvez les sélectionner grâce à la télécommande.
Vous pouvez également utiliser les boutons ANALOG ou DIGITAL.
Le bouton ANALOG est pour le choix des entrées analogiques : CD, AUX (1-4), XLR (1-2) et Phono.
Le bouton DIGITAL est pour le choix des entrées numériques : OPT (1-3), Coax (1-3), AES-EBU, HDMI eARC, Bluetooth (A-BTC), USB audio (ordinateur).
Le choix de l'entrée est validé automatiquement au bout de 3 secondes ou en appuyant sur le bouton ANALOG ou DIGITAL.
Bouton en façade ou télécommande


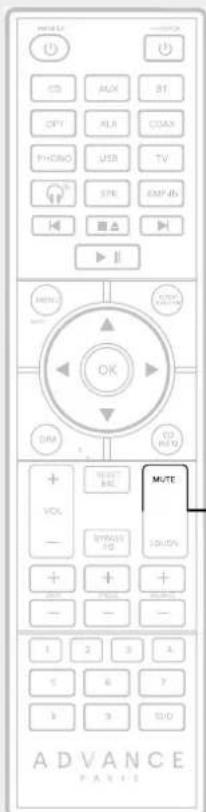

Mise en sourdine
Télécommande
En appuyant sur le bouton «MUTE» de la télécommande, vous coupez le son totalement.
En appuyant une nouvelle fois sur le bouton «MUTE», le son revient à son niveau d'origine. Vous pouvez également appuyer sur les boutons «Vol +» ou «Vol -» pour désactiver la fonction «MUTE».
Appareils connectés en bluetooth avec le a-btc
Allumer votre amplificateur APEX et choisir l'entrée Bluetooth. Vous devez aller dans les réglages Bluetooth de votre source Bluetooth (téléphone, tablette, ordinateur) et sélectionner le A-BTC.
Vous pouvez maintenant envoyer de la musique sur votre amplificateur APEX. Vérifier le volume sur votre source Bluetooth et sur votre amplificateur.
Casque bluetooth avec le a-btc
Grâce au produit Advance Paris A-BTC (en option), votre amplificateur APEX est capable de renvoyer le son vers un casque Bluetooth (non fourni) pour pouvoir écouter de la musique sans déranger les membres de votre famille (ou vos voisins).
Les entrées analogiques et numériques de votre amplificateur peuvent être renvoyées vers un casque Bluetooth.
Pour activer cette fonction, vous devez appuyer sur le bouton avec le pictogramme de casque sur la télécommande et lancer la procédure d'appairage depuis votre casque (voir la notice du fabricant du casque). Au bout de 30 secondes, votre casque Bluetooth et le A-BTC doivent se connecter ensemble.
Lors de l'utilisation d'un casque Bluetooth, le volume doit être changé directement sur le casque. Le changement de volume sur la télécommande ou par l'entremise du bouton multifonction sur l'amplificateur APEX ne change que le volume des enceintes.
Attention : Vous ne pouvez pas renvoyer l'entrée Bluetooth vers un casque Bluetooth. Un lien direct entre votre source Bluetooth et votre casque Bluetooth doit être fait dans ce cas.
Lors de l'utilisation d'un casque Bluetooth, vous pouvez choisir de couper ou pas le son des enceintes. Voir «Réglage» pour plus de détails.
Télévision comme source audio
Bouton en façade ou télécommande
APEX comme un bloc de puissance
Sélectionnez l'entrée AMP-IN sur votre amplificateur stéréo grâce à la télécommande.
Votre amplificateur Home-Cinema gérera désormais le volume et l'équilibre sonore des enceintes frontales lors des séances home-cinéma.
Votre installation est maintenant prête. Vous profitez ainsi de la puissance et de la qualité musicale de votre amplificateur APEX tout en conservant les fonctionnalités multicanales de votre amplificateur Home-Cinéma.
• L'activation du mode AMP-IN est également possible par le menu de réglage de votre amplificateur APEX, vous devez vous rendre dans le menu suivant :
MENU / AMP IN / On.
Il est conseillé de faire une calibration acoustique du système complet par l'entremise du procédé de calibration de votre amplificateur Home-Cinéma pour équilibrer le niveau de toutes les enceintes. Voir la notice de votre amplificateur Home-Cinéma.
Utiliser votre platine vinyle
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Menu de réglage (télécommande)...39
Menu de réglage
(bouton multifonction) : 40
Configuration de la sortie
enceinte (A/B)....41
Configuration de la sortie
Caisson de basse..... 42
Réglage des enceintes lors de
L'utilisation d'un casque Bluetooth..43
Luminosité de l'affichage.....44
Mode de veille automatique.....45
Tonalité et balance....46
Loudness....47
Volume à l'allumage....48
Touche Standby.49
Capacitance (entrée PHONO)......50
Réglage Type de cellule.....51
Désactivation contrôle HDMI CEC...52
Remise à zéro.....54
Menu de réglage (télécommande)
En appuyant sur le bouton «MENU» de la télécommande, vous avez accès aux différents menus de réglage de votre amplificateur APEX.
Pour revenir au niveau précédent, vous devez faire un appui court sur le bouton «MENU».
En appuyant sur les boutons directionnels de la télécommande, vous avez accès aux différents menus de réglage de votre amplificateur APEX.
Pour rentrer dans un réglage spécifique, vous devez faire un appui court sur le bouton central «OK».
Menu de réglage (bouton multifonction)
Comment avoir accès au menu de réglage avec le bouton multifonction ?
Pour rentrer dans un réglage spécifique, vous devez faire un appui court sur le bouton multifonction.
Pour revenir au niveau précédent, vous devez faire un appui long sur le bouton multifonction.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Configuration de la sortie enceinte (a / b)
Pour ajuster la sortie enceinte que vous voulez utiliser, vous devez vous rendre dans le menu suivant :
MENU / SPEAKER / SPEAKER A ou SPEAKER B ou SPEAKER A+B ou SPEAKER OFF
Ce réglage est gardé en mémoire. Il n'est pas à faire à chaque allumage.
Configuration de la sortie caisson de basse
Pour configurer le mode de sortie des caissons de basses, vous devez vous rendre dans le menu suivant :
MENU / SUB MODE / MONO ou STEREO
Les 2 sorties caissons de basses sont coupées en passebas à 200 Hz avec une pente de 12dB par octave, Q = 0,7.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Réglage des enceintes lors de l'utilisation d'un casque bluetooth
Lors de l'utilisation d'un casque Bluetooth, vous pouvez choisir de couper ou pas le son des enceintes. En gardant le son sur les enceintes, vous pouvez avoir un volume différent entre le casque et les enceintes. Ce cas de figure peut aider quelqu'un qui a besoin d'un volume élevé dans le casque Bluetooth.
Pour configurer la coupure du son des enceintes lors de l'utilisation d'un casque Bluetooth, vous devez vous rendre dans le menu de réglage de l'amplificateur APEX :
MENU / BLUETOOTH OUT / SPK MUTE ON OU SPK MUTE OFF.
SPK MUTE ON : lors de l'utilisation d'un casque Bluetooth, les enceintes sont inactives.
SPK MUTE OFF : lors de l'utilisation d'un casque Bluetooth, les enceintes sont actives.
Luminosité de l'affichage
DIM sur la télécommande
Vous pouvez régler la luminosité des VU-mètre et de l'afficheur en appuyant plusieurs fois sur le bouton DIM.
La luminosité des boutons n'est pas réglable.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Mode de veille automatique
Afficheur produit
MENU / APD SETTING
Vous pouvez configurer votre amplificateur pour qu'il s’éteigne automatiquement au bout d’une certaine durée sans signal.
OFF / 5 minutes / 10 / 20 / 30 / 60
Sur OFF, votre amplificateur ne s'éteindra jamais tout seul.
Tonalité et balance
Télécommande / afficheur produit MENU / TONE
Sur la télécommande, vous disposez des réglages des basses (Bass), des aigus (Treble) et de la balance (Balance).
La touche Reset Bal remet la balance au centre.
La touche Bypass EQ active ou désactive vos réglages de graves et d'aigus.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Télécommande / afficheur produit
Sur la télécommande, la touche Loudness permet d'activer ou de désactiver la fonctionnalité Loudness.
Le loudness permet de compenser la perte de sensibilité des oreilles sur les fréquences graves et aigues lors d'une écoute à faible volume.
Votre amplificateur va corriger dynamiquement une correction des fréquences graves et aigues en fonction de votre volume d'écoute pour avoir l'équilibre sonore le plus naturel possible : à faible volume, la correction est importante, à volume moyen la correction est moyenne, à fort volume la correction est nulle.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Volume à l'allumage
Afficheur produit
MENU / VOL SET / ON / OFF
Sur ON, vous pouvez activer un volume précis à chaque démarrage de votre amplificateur APEX. Sur OFF, votre amplificateur APEX démarrera avec le même volume que lors de sa mise en veille.
MENU / VOL SET / VOL DEF
Vous pouvez régler ici le volume de démarrage lorsque vous avez configuré l'étape précédente sur ON
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Afficheur produit
Vous pouvez désactiver l'éclairage rouge du bouton Standby sur la face avant de votre amplificateur.
Lors d'une mise en veille, le bouton Standby ne sera plus allumé en rouge.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Capacitance (entrée PHONO)
Votre amplificateur APEX dispose d'un réglage de capacitance sur l'entrée Phono MM, permettant d'adapter la charge électrique à la cellule de votre platine vinyle.
Ce réglage optimise la réponse en fréquence et garantit une restitution sonore fidèle à l'enregistrement.
Consultez les spécifications de votre cellule MM : la plupart des cellules recommandent une capacité totale comprise entre 100 pF et 200 pF, câble de la platine inclus. Ajustez la valeur de capacitance de l'amplificateur APEX en fonction de cette recommandation.
Une capacitance trop faible peut donner un son plus clair mais parfois trop vif.
Une capacitance trop élevée peut rendre le son plus doux mais également provoquer une perte de précision dans les aigus.
Effectuez quelques écoutes comparatives pour valider le réglage qui offre l'équilibre tonal le plus naturel.
Grâce à ce réglage, vous optimisez l'association entre votre cellule MM et votre amplificateur pour profiter pleinement de la musicalité de vos disques vinyles.
Réglage type de cellule
Pour une cellule MM, vous devez choisir MM.
Pour cellule MM ou MC
Votre amplificateur APEX dispose d'un réglage à 3 positions (MM, MC High, MC Low) pour convenir au type de cellule de votre platine vinyle.
Pour une cellule MC, vous devez sélectionner MC High ou MC Low. Cela dépendra de la tension de sortie de votre cellule : - Pour une cellule MC avec une tension de sortie inférieure à 0,6mV, vous pouvez utiliser MC Low. - Pour une cellule MC avec une tension de sortie supérieure à 0,6mV, vous pouvez utiliser MC High.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Désactivation du contrôle HDMI CEC
Afficheur produit
MENU / CEC CONTROL
Sur ON, votre amplificateur répondra aux commandes envoyées par votre téléviseur pour la mise en route ou la mise en veille coordonnées de l'amplificateur APEX et du téléviseur.
Sur OFF, votre amplificateur APEX n'y répondra pas. Les commandes de volume, par contre, sont activées en permanence, quelle que soit le réglage du CEC CONTROL.
Réglage high-bias
Votre amplificateur APEX utilise la classe AB pour l'amplification. L'amplificateur APEX fonctionne donc en classe A sur de petites puissances (inférieures à 5W) et en classe B sur des puissances supérieures. Il dispose d'un réglage de bias configurable sur 2 positions : OFF et ON.
Sur OFF, il s'agit du réglage «normal». Sur ON, il s'agit du réglage «High-Bias» avec une puissance supérieure en Classe A (8-10 W environ)
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Afficheur produit
En cas de nécessité, vous pouvez remettre tous les réglages de l'amplificateur APEX en configuration d'usine.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Information logiciel interne.....56
Mise à jour....57
Foire aux questions......58
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Information logiciel interne
Pour savoir quelle est la version du logiciel interne de votre amplificateur APEX, vous devez vous rendre dans le menu suivant :
En tournant le bouton multifonction, vous pouvez faire défiler les informations. Le logiciel interne correspond au «MCU VERSION».
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Mise à jour
En cas de nécessité de mise à jour, après avoir installé le fichier de mise à jour sur une clé USB, vous devez brancher cette clé sur le port UPDATE disponible à l'arrière de l'amplificateur APEX.
Lancez la mise à jour en allant dans le menu de l'amplificateur APEX :
L'amplificateur lance la mise à jour et se met en Standby lorsque le processus de mise à jour est terminé. La clé USB doit être formatée en FAT (possible depuis Apple OS et Windows)
NOTE : les mises à jour sont disponibles sur le site internet Advance Paris Voir la page du produit : www.advanceparis.com
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Foire aux questions
• L'alimentation ne se met pas sous/hors tension
Vérifiez le bon branchement du câble secteur. Vérifiez que l'interrupteur secteur est sur la position ON à l'arrière de l'amplificateur APEX.
- Les opérations ne peuvent pas être effectuées via la télécommande
Vérifiez / Remplacez les piles de la télécommande
• Aucun son n'est émis
Vérifiez que vous avez sélectionné l'entrée que vous voulez écouter. Vérifiez que la fonction «MUTE» n'est pas activée. Vérifiez que la sortie enceinte (A ou B) est activée dans le menu de réglage.
• L'audio souhaité n'est pas émis
Vérifiez que vous avez sélectionné la bonne entrée
• Le son est distordu ou on entend des bruits
Contactez votre service après-vente. Possible nécessité de changer les tubes du préamplificateur.
• Le son de ma platine vinyle n'est pas bon
Vérifiez que votre platine vinyle est correctement branchée sur l'entrée PHONO de l'amplificateur APEX. Vérifiez le réglage du contre-poids de la platine vinyle.
• Pas de son sur une clé USB branchée à l'arrière
Le port USB A « UPDATE » n'est pas compatible avec les fichiers audio, il est uniquement dédié à une mise à jour si nécessaire.
- Je n'ai pas le son de ma télévision sur mes enceintes
Si vous avez utilisé un câble HDMI entre l'amplificateur APEX et votre téléviseur, vérifier que la fonctionnalité CEC / HDMI ARC (ou e-ARC) est bien activée sur votre téléviseur / Régler la sortie audio du téléviseur en stéréo (ou PCM) Voir la notice du téléviseur.
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Glossaire....60-62
Spécifications.....64
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Glossaire
| A-BTC | Module Bluetooth optionnel de la marque Advance Paris à insérer dans la prise dédiée à l'arrière des amplificateurs Advance Paris pour permettre la connexion de sources ou de casques Bluetooth. |
| Afficheur | Écran situé en façade de l'amplificateur permettant d'afficher les informations (source, volume, réglages...). |
| AMP-IN | Entrée permettant d'utiliser l'amplificateur APEX comme bloc de puissance, par exemple dans une installation Home-Cinema. |
| Amplificateur (ampli) | Appareil permettant d'amplifier les signaux audio provenant de sources variées afin d'alimenter des enceintes. |
| Bornier A / Bornier B | Connecteurs situés à l'arrière de l'amplificateur permettant de brancher une ou deux paires d'enceintes. |
| Bluetooth | Technologie de transmission sans fil permettant de connecter un appareil compatible via le module A-BTC. |
| Bouton Standby | Bouton permettant d'allumer ou de mettre en veille l'amplificateur. |
| Câbles d'enceintes (speakers) | Câbles utilisés pour relier les enceintes aux borniers de l'amplificateur. |
| Capacitance | Réglage spécifique à l'entrée Phono MM permettant d'optimiser la restitution d'une cellule vinyle. |
| Coaxiale (entrée numérique) | Entrée numérique utilisant un câble coaxial pour transmettre le son. |
| Cordon secteur | Câble d'alimentation permettant de relier l'amplificateur à une prise électrique. |
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
| Entrée AUX | Entrées analogiques stéréo pour connecter diverses sources. |
| Entrée Phono MM | Entrée spécialement conçue pour les platines vinyles équipées de cellules à aimant mobile (MM). |
| Entrée Optique | Entrées numériques utilisant un câble optique (Toslink). |
| Fourches | Type de connecteur pour câbles d'enceinte venant se fixer autour du bornier. |
| GROUND | Borne de masse pour réduire les bruits parasites lors du branchement d'une platine vinyle. |
| HDMI ARC eARC | Connexion HDMI permettant de transmettre le son entre le téléviseur et l'amplificateur, avec contrôle du volume et mise en veille. |
| High-Bias | Mode de fonctionnement de l'amplificateur permettant une écoute en classe A sur les premières watts. |
| Infrarouge (IR) | Système de transmission infrarouge permettant à la télécommande de communiquer avec l'amplificateur. |
| Interrupteur secteur | Interrupteur principal permettant d'allumer ou éteindre complètement l'appareil. |
| PRE-OUT | Sortie permettant d'envoyer le signal audio vers un amplificateur de puissance externe. |
| RCA | Connecteurs analogiques rouge et blanc utilisés pour les liaisons audio. |
| REC-OUT | Sortie permettant de connecter un dispositif d'enregistrement. |
| CONTENU | DESCRIPTION | CONNEXIONS | UTILISATION | RÉGLAGES | FAQ | ANNEXES |
| Subwoofer | Enceinte spécialisée dans la reproduction des très basses fréquences (graves). Elle complète les enceintes principales pour offrir une meilleure profondeur et impact dans les basses. Peut être connectée en simple (Mono) ou double configuration (Stereo) selon les réglages de l’amplificateur. |
| Trigger IN / Trigger OUT | Connecteurs permettant de synchroniser l’allumage ou l’extinction de l’amplificateur avec d’autres appareils. |
| USB type B | Entrée permettant de connecter un ordinateur pour utiliser l’amplificateur comme carte son USB. |
CONTENU
DESCRIPTION
CONNEXIONS
UTILISATION
RÉGLAGES
FAQ
ANNEXES
Spécifications techniques
Puissance de sortie 8 Ω
Puissance de sortie 4 Ω
Réponse en fréquence (+/-1 dB)
Distorsion THD+N
Rapport Signal/Bruit
Compatibilité entrée AC
Type / Puissance du transformateur
DAC
Entrées numériques
Entrée A-BTC
Entrées analogiques
Sorties analogiques
Prise Casque
High-Bias
Mise à jour
Borniers enceintes
Télécommande
Prise Trigger
Dimensions produit (LxHxP en cm)
Dimensions packaging (LxHxP en cm)
Poids brut (kg) / Poids net (kg)
Model n°
Code EAN
190W (THD+N 1%, 1kHz, 2 canaux actifs)
292W (THD+N 1%, 1kHz, 2 canaux actifs)
20Hz > 80 kHz (43W, 8 Ω)
115/230V 50/60Hz avec interrupteur
(2x) Toroidal / (2x) 280 VA
ESS9039
(3x) Optique : 24bit - 192kHz PCM
(3x) Coaxial : 24bit - 192kHz PCM
(1x) USB audio 24bit/192 kHz PCM - DSD64 - DSD128
HDMI eARC : PCM Stéréo
AES-EBU : 24bit - 192kHz PCM
Pour récepteur Bluetooth A-BTC (option)
Niveau LIGNE RCA (5x) - Niveau PHONO MM/MC (1x) + MASSE
Niveau Ligne XLR (2x)
REC-OUT (x1), PRE-OUT (x1) RCA - (1x) XLR, SUB-OUT (x2)
Oui, interrupteur ON/OFF
Par clef USB sur port «UPDATE»
(2x) Borniers à vis compatibles câble nu, fourche et banane
(2x) Entrée et Sortie, 12V
43×19,2×45,4
54,5×29,5×53,5
21,9 / 18,25
- Manuel de l'utilisateur
- Contenu
- Description
- Connexions
- Utilisation
- Réglages
- Annexes
- Accessoires
- Panneau avant
- Panneau arrière
- Télécommande
- Préparation des câbles
- Connexion d'enceintes sortie a et sortie b
- Connexion en bi-câblage
- Connexion des subwoofers
- Prise HDMI earc
- Prise trigger IN
- Prise phono
- Sources
- Dispositif d'enregistrement
- Casque filaire
- Prise pre-out
- Prise trigger OUT
- Cordon d'alimentation
- Mise sous tension
- Mise en route
- Sélection de la source d'entrée
- Bouton en façade ou télécommande
- Mise en sourdine
- Appareils connectés en bluetooth avec le a-btc
- Casque bluetooth avec le a-btc
- Télévision comme source audio
- APEX comme un bloc de puissance
- MENU / AMP IN / On.
- Utiliser votre platine vinyle
- Menu de réglage (télécommande)
- Menu de réglage (bouton multifonction)
- Configuration de la sortie enceinte (a / b)
- Configuration de la sortie caisson de basse
- Réglage des enceintes lors de l'utilisation d'un casque bluetooth
- Luminosité de l'affichage
- Mode de veille automatique
- Tonalité et balance
- Télécommande / afficheur produit
- Volume à l'allumage
- Afficheur produit
- Capacitance (entrée PHONO)
- Réglage type de cellule
- Pour cellule MM ou MC
- Désactivation du contrôle HDMI CEC
- Réglage high-bias
- Information logiciel interne
- Mise à jour
- Foire aux questions
- Glossaire
- Spécifications techniques
Marque : ADVANCE
Modèle : A12 APEX
Catégorie : Recepteur
