EDW-4710 WH - Lave-vaisselle EDESA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes : éco, rapide, intensif, délicat, prélavage, auto
Niveau sonore	46 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de commande intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé, nettoyage du bras gicleur
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Poids : 45 kg, garantie de 2 ans, couleur blanche

FOIRE AUX QUESTIONS - EDW-4710 WH EDESA

Pourquoi mon lave-vaisselle EDESA EDW-4710 WH ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Comment puis-je résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux d'arrivée et de vidange pour toute fuite. Assurez-vous également que le filtre et le joint de porte sont propres et en bon état.

Pourquoi le lave-vaisselle EDESA ne rince-t-il pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des débris et qu'ils peuvent tourner librement. Assurez-vous également d'utiliser un détergent approprié et en quantité suffisante.

Quels sont les bruits normaux pendant le fonctionnement du lave-vaisselle ?

Des bruits de giclée d'eau, des cliquetis de pièces mobiles et un léger bourdonnement du moteur sont normaux. Si vous entendez des bruits anormaux, vérifiez les bras gicleurs et les accessoires internes.

Que faire si le lave-vaisselle laisse des traces sur la vaisselle ?

Cela peut être dû à un excès de détergent ou à une dureté de l'eau élevée. Essayez de réduire la quantité de détergent et envisagez d'utiliser un adoucisseur d'eau si nécessaire.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau tiède pour enlever les résidus alimentaires, puis replacez-le une fois qu'il est propre.

Mon lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. En général, cela peut indiquer un problème avec l'alimentation en eau ou un dysfonctionnement interne.

Comment puis-je améliorer l'efficacité de lavage de mon lave-vaisselle ?

Chargez le lave-vaisselle correctement en évitant de surcharger les paniers. Prérincez les gros débris et utilisez des cycles de lavage appropriés selon le type de vaisselle.

Que faire si le lave-vaisselle ne se remplit pas d'eau ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et qu'il n'y a pas de blocage dans le tuyau d'arrivée. Assurez-vous également que le filtre d'entrée d'eau est propre.

MODE D'EMPLOI EDW-4710 WH EDESA

Manuel d'instructions

01
CONSIGNES DE SÉCURITÉ
02
PRÉSENTATION DE L'APPAREIL
03
UTILISATION DE VOTRE LAVE-VAISSELLE
04
Ajout de sel dans l'adoucisseur
ENTRETIEN ET NETTOYAGE
Entretien extérieur
Entretien intérieur
Entretien du lave-vaisselle
05
CONSIGNES D'INSTALLATION
À propos du raccordement électrique
Arrivée d'eau et vidange

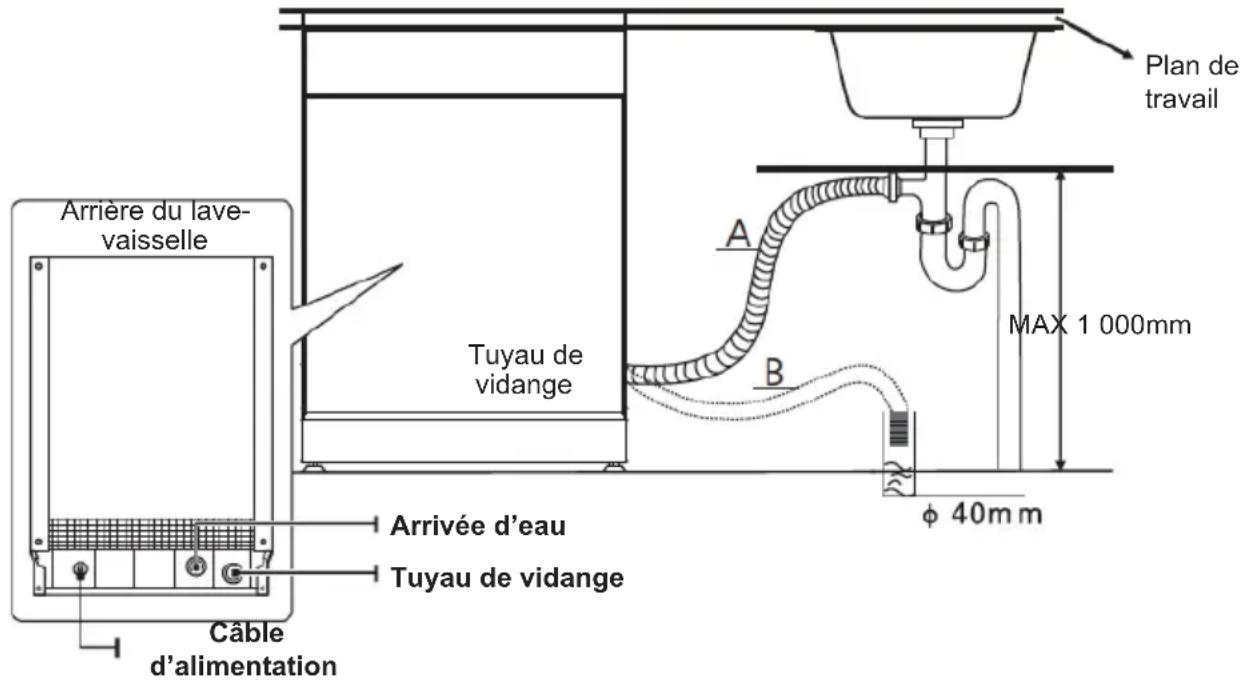

Raccordement du tuyau de vidange

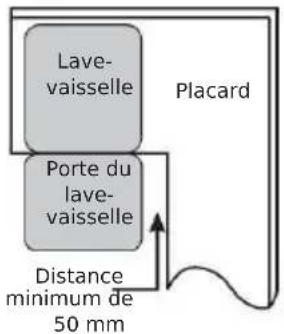

Positionnement de l'appareil
Installation sur pied
06
GUIDE DE DÉPANNAGE
07
PROCÉDURE DE REMPLISSAGE DES PANIERS

REMARQUE :

• Référez-vous à la rubrique Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.
• Si vous ne pouvez pas remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT!

Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiquées ci-dessous :

• Seul un technicien qualifié peut procéder à l'installation et à la réparation de l'appareil

• Cet appareil est exclusivement destiné à un usage domestique ainsi que pour des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnements de travail ;
  – exploitations agricoles ;

• hôtels, motels, chambres d'hôtes et autres environnements résidentiels ;
• établissements de demi-pension.

- Les enfants âgés de 8 ans et plus, les personnes dont les capacités physiques, sensorielles ou mentales sont réduites et les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (Pour EN 60335-1)
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables

concernant l'utilisation de l'appareil. (For CEI 60335-1)

• Les matériaux d'emballage peuvent être dangereux pour les enfants !
• Cet appareil est exclusivement réservé à un usage domestique.
• Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil.
• Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d'eau savonneuse, puis essuyez l'appareil avec un chiffon sec.

Consignes de mise à la terre

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre.
• La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
• Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.
• Ne modifiez pas la fiche électrique fournie avec l'appareil.
• Si celle-ci n'est pas adaptée à votre prise, faites installer une prise adéquate par un électricien compétent.
• Veillez à ne pas abîmer, à ne pas vous asseoir et à ne

pas monter sur la porte ni sur les paniers à vaisselle du lave-vaisselle.

• N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.
• Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
• Lorsque vous chargez de la vaisselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte ;
2) Attention : les couteaux et autres ustensiles coupants doivent être placés dans le panier à couvert tête vers le bas ou en position horizontale.
- Certains détergents pour lave-vaisselle sont très alcalins. Ils peuvent être extrêmement dangereux en cas d'ingestion.
- Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte de l'appareil est ouverte.
- À la fin du cycle de lavage, vérifiez que le détergent en poudre a été intégralement éliminé.
- Assurez-vous que tous vos ustensiles en plastique présentent la mention
- « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
- Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant.
- Utilisez uniquement les produits détergents et les agents de rinçage recommandés pour les lave-vaisselle automatiques.
- N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner votre lave-vaisselle.

• Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute.
• Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger.
• Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le câble d'alimentation.
• Ne modifiez pas les commandes.
• L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
• Dans un souci d'économie d'énergie, en mode veille, l'appareil s'éteint automatiquement si aucune opération n'est réalisée pendant 15 minutes.
• Ce produit dispose d'une capacité maximale de 10 couverts.
• La pression de l'eau à l'arrivée doit être égale ou inférieure à 1 MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.

• Mise au rebut

- Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le câble d'alimentation et rendre le système de fermeture de la porte inutilisable.

• L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé.
• En procédant à la mise au rebut de l'appareil dans les règles de l'art, vous contribuez à préserver l'environnement et la santé humaine, en veillant à ce que les déchets soient traités dans des conditions optimales.
• Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères.
• MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée.

PRÉSENTATION DE L'APPAREIL

IMPORTANT

Pour garantir une performance optimale du lavevaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première utilisation.

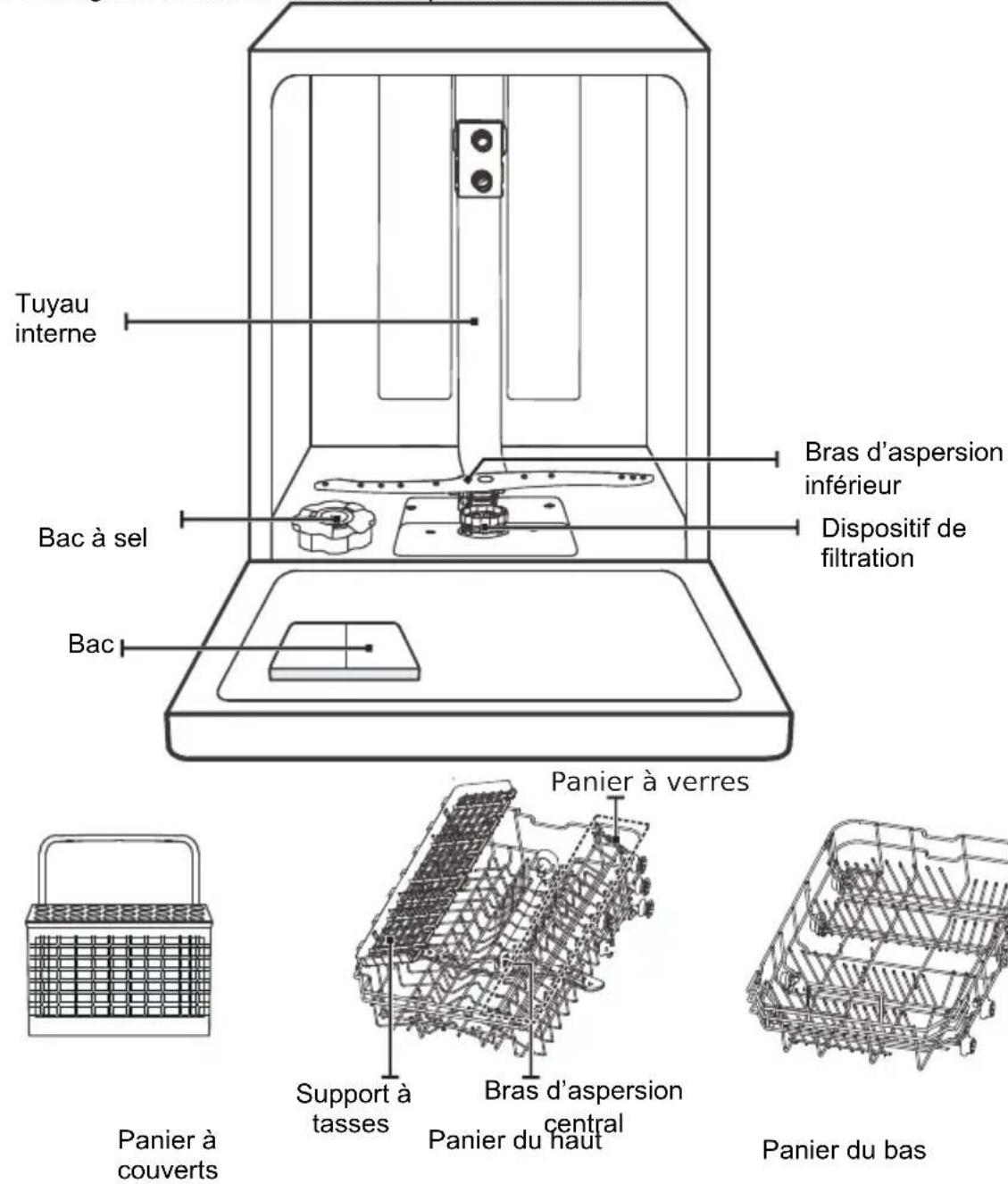

Tuyau interne Bac à sel Bac Bras d'aspersion inférieur Dispositif de filtration Panier à verres Panier à couverts Support à tasses Bras d'aspersion central Panier du haut Panier du bas

Remarque :

Les photos ne sont données qu'à titre indicatif et peuvent différer selon les modèles. Veuillez ne les utiliser que pour référence.

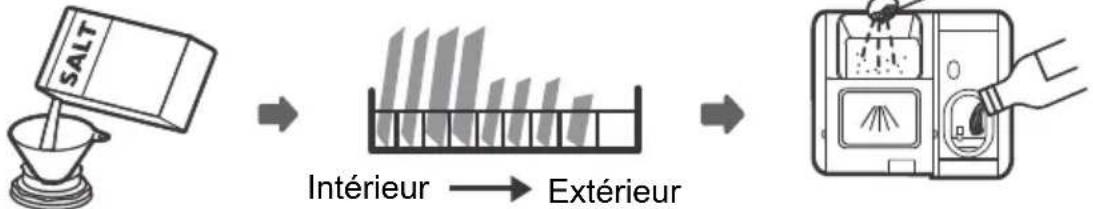

UTILISATION DE VOTRE LAVE-VAISSELLE

Avant d'utiliser votre lave-vaisselle :

1. Réglez l'adoucisseur d'eau
2. Ajoutez le sel dans l'adoucisseur
3. Déposez la vaisselle sale

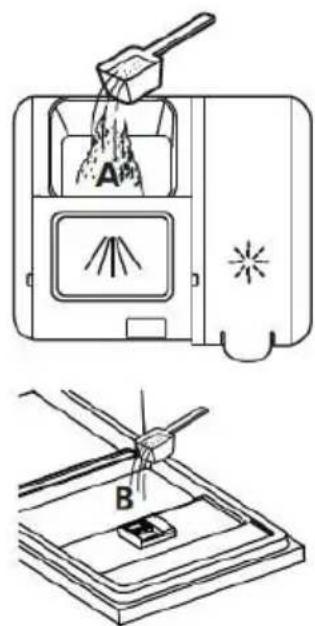

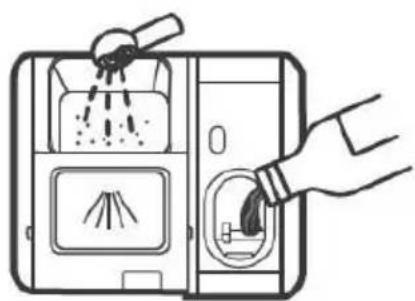

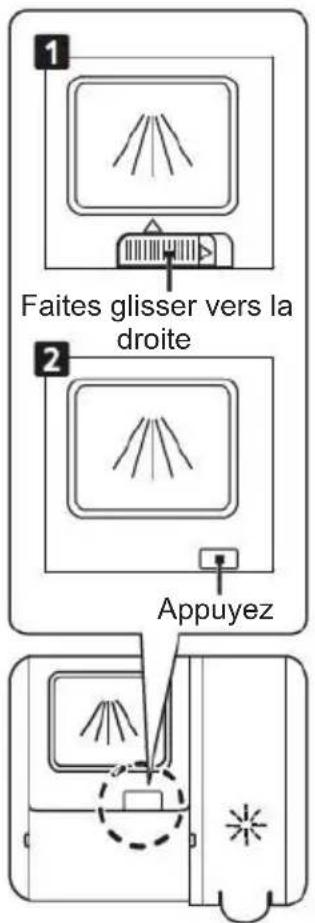

4. Remplissez le bac à détergent

Veuillez vous reporter à la section 1 « Adoucisseur d'eau » de la PARTIEII : Version spéciale,

pour régler l'adoucisseur d'eau

• Ajout de sel dans l'adoucisseur

REMARQUE :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

Veillez à toujours utiliser du sel conçu pour les lave-vaisselle.

Le réservoir de sel est situé sous le panier du bas et doit être rempli selon la procédure suivante :

AVERTISSEMENT !

- N'utilisez que du sel conçu spécialement pour les lave-vaisselle !

Tout autre type de sel non adapté au lave-vaisselle, en particulier le sel de table, risque d'endommager l'adoucisseur d'eau. Si l'apparei est endommagé suite à l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait être tenu pour responsable des dommages causés.

- Veillez à ajouter du sel uniquement avant un cycle de lavage.

Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement versés à côté demeurent dans le fond de l'appareil pendant une certaine durée, ce qui pourrait entraîner une corrosion de la surface.

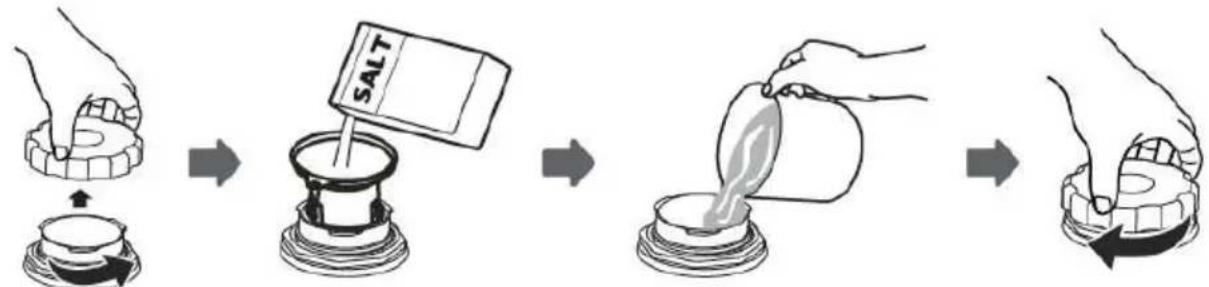

Pour ajouter le sel spécial lave-vaisselle, suivez la procédure ci-dessous :

1. Retirez le panier du bas et dévissez le couvercle du réservoir.
2. Positionnez l'extrémité de l'entonnoir (non fourni) dans le trou et versez environ 1,5kg de sel pour lave-vaisselle.
3. Remplissez le réservoir de sel d'eau jusqu'à atteindre le niveau maximal. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
4. Une fois le réservoir rempli, revissez le couvercle en serrant bien.
5. Une fois le réservoir de sel rempli, le voyant d'alerte du sel s'éteint.
6. Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommandons un programme court) afin d'éviter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne soit endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

REMARQUE :

• le réservoir de sel ne doit être rempli que lorsque le voyant d'alerte du sel ( ⇌) du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du réservoir.
• Si le bandeau de commandes ne dispose pas de voyant d'alerte du sel (sur certains modèles), vous pouvez déterminer quand ajouter du sel dans l'adoucisseur en fonction du nombre de cycles exécutés par le lave-vaisselle.
• Si vous avez versé du sel à côté du réservoir, lancez un programme de trempage ou un programme rapide pour l'éliminer.

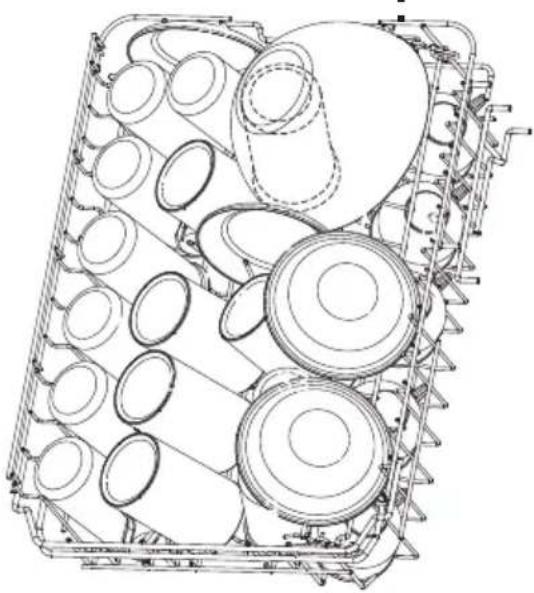

Astuces pour bien utiliser le panier

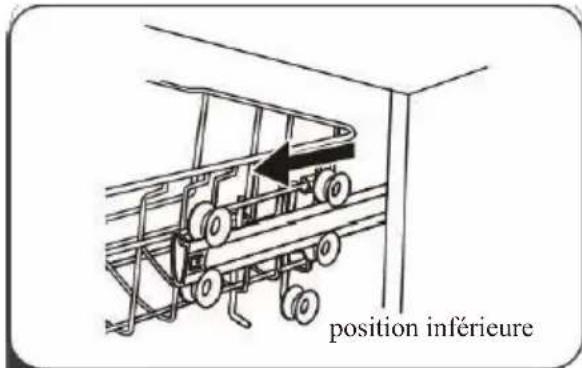

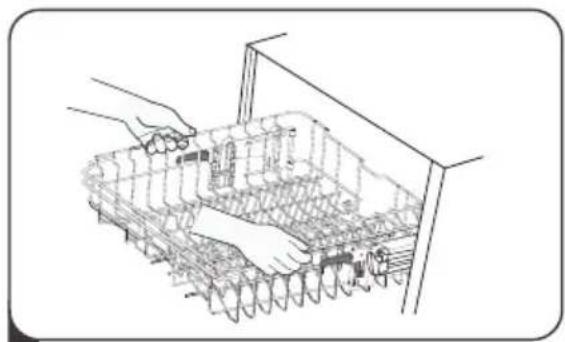

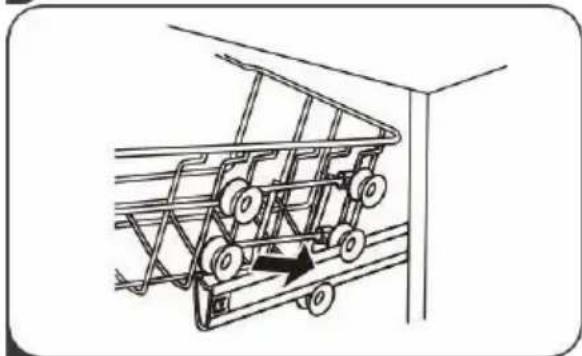

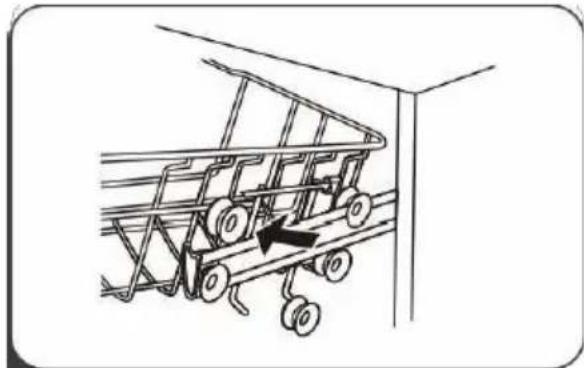

Réglage du panier supérieur

La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats plus grands dans le panier supérieur ou inférieur.

Pour régler la hauteur du panier supérieur, suivez les étapes suivantes :

position inférieure

1 Retirez le panier supérieur.

2 Enlevez le panier supérieur.

3 Fixez le panier supérieur sur les rouleaux supérieurs ou inférieurs.

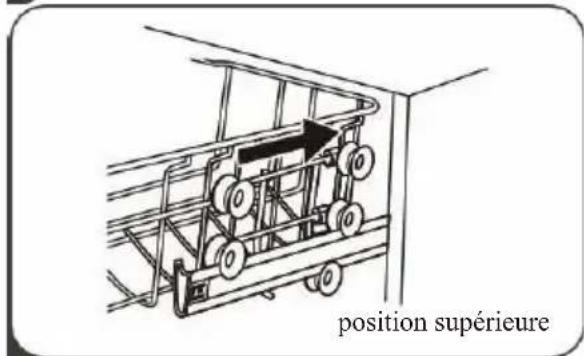

position supérieure

4 Remettez le panier supérieur.

Type 2:

Pour soulever le panier supérieur, il suffit de soule en pour abaisser le panier supérieur, soulevez les poignée panier par le centre de chaque côté jusqu'à ce que leréglage de chaque côté pour libérer le panier et abaisse se verrouille en position supérieure. Il n'est pas nécessaire en position inférieure. de soulever la poignée de réglage.

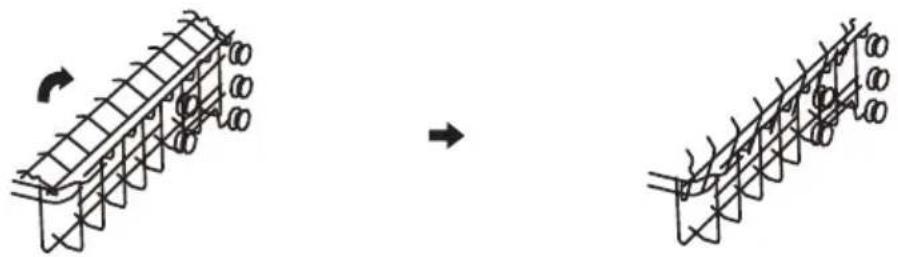

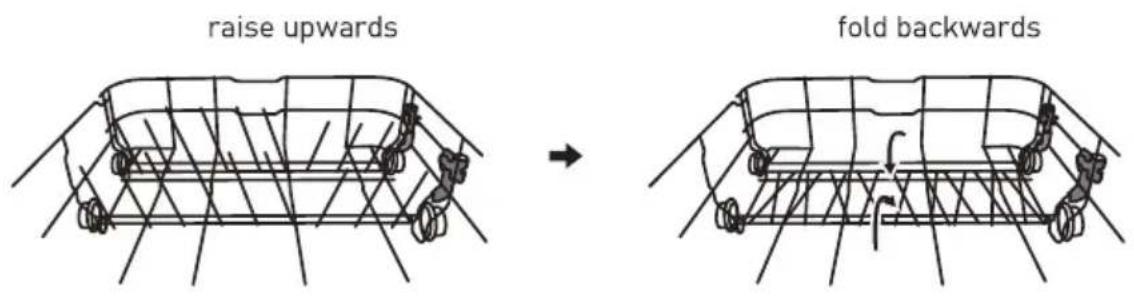

PLIER LE PORTE-TASSES

Pour faire de la place pour des articles plus grandiers supérieur, soulevez le porte-tasses.

Vous pouvez ensuite incliner les grands verres portraises. Vous pouvez également l'enlever lorsque son utilisation n'est pas nécessaire.

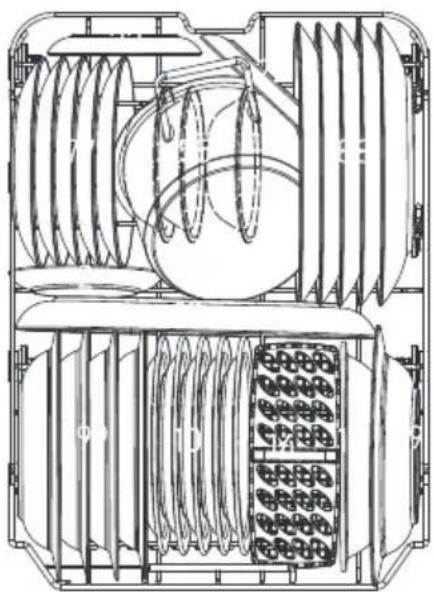

Les pointes du panier inférieur servent à maintenir les assiettes et un plat. Elles peuvent être abaissées pour faire plus de place aux gros objets. Relevez-les vers le haut. Repli vers l'arrière.

Porte et joint de porte

Nettoyez régulièrement les joints de porte à l'aide d'un chiffon humide non abrasif pour retirer les résidus alimentaires.

Lorsque vous remplissez votre lave-vaisselle, il arrive que des résidus alimentaires ou liquides tachent les côtés de la porte de l'appareil. Ces surfaces se trouvent à l'extérieur de la zone de lavage et sont hors de portée de l'eau propulsée par les bras d'aspersion. Il convient d'essuyer les éventuels dépôts avant de fermer la porte.

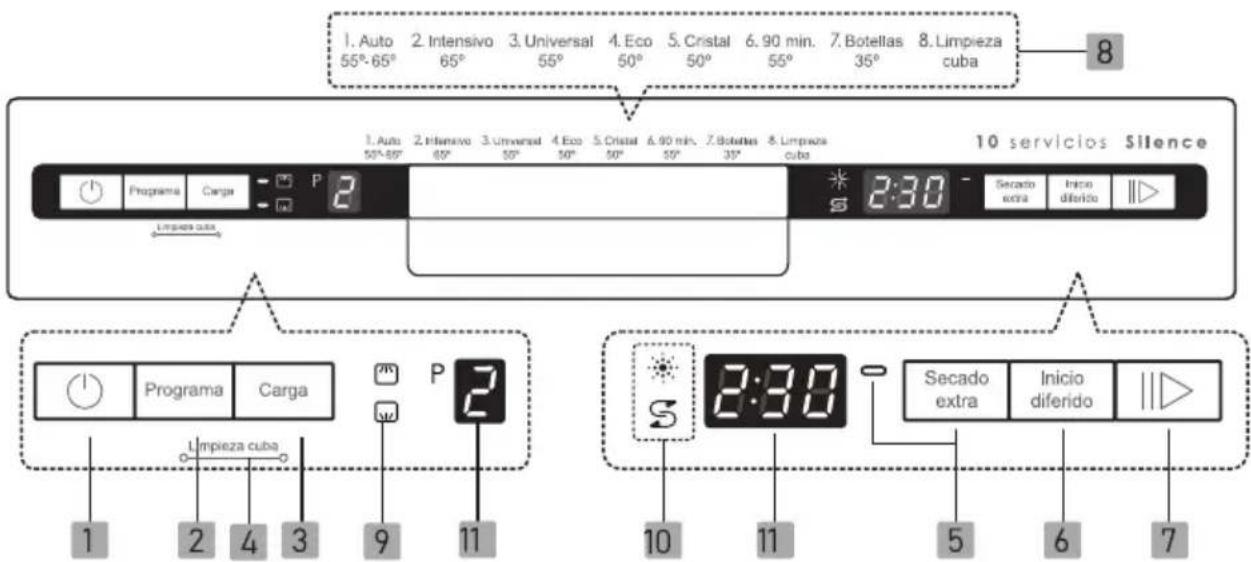

Bandeau de commande

Pour nettoyer le bandeau de commande, essuyez-le uniquement avec un chiffon humide non abrasif.

AVERTISSEMENT!

• Pour éviter que l'eau ne pénètre dans le dispositif de fermeture de la porte et les composants électroniques, n'utilisez jamais de produits nettoyants en spray.
• N'utilisez jamais de nettoyants abrasifs ou d'éponges à récurer sur les surfaces extérieures, car cela risquerait de rayer le revêtement. Certains essuie-tout peuvent également rayer la surface ou y laisser des marques.

Entretien intérieur

Système de filtration

Le système de filtration situé en bas de l'appareil retient les gros débris pendant le cycle de lavage. Les résidus collectés peuvent boucher les filtres. Vérifiez régulièrement l'état des filtres (chaque mois) et nettoyez-les si nécessaire en les passant sous l'eau. Suivez la procédure ci-dessous pour nettoyer les filtres de la zone de lavage.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les différents modèles de systèmes de filtration et de bras d'aspersion peuvent varier.

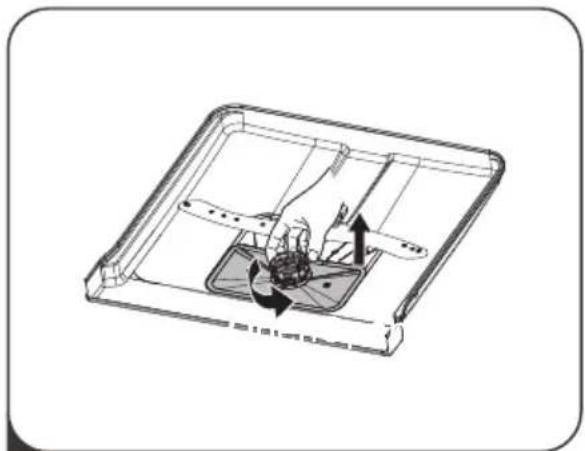

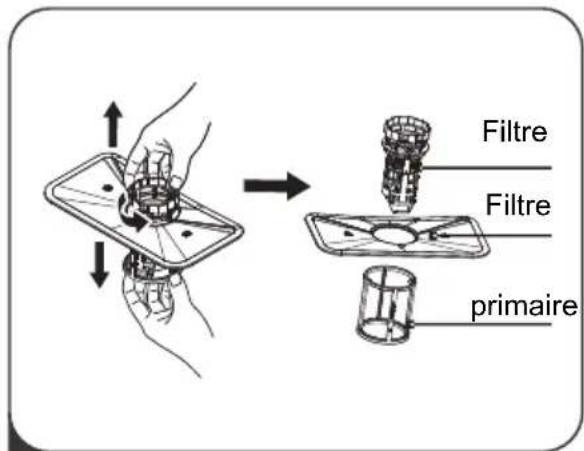

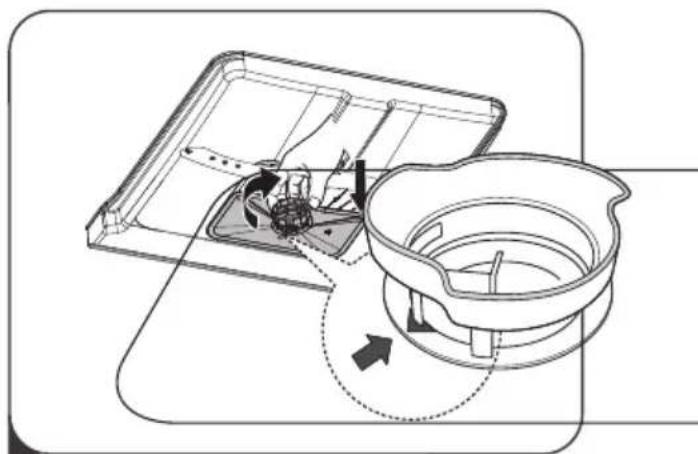

Tenez le filtre primaire et tournez-le dans le sens antihoraire pour le déverrouiller. Soulevez le filtre, puis sortez-le du lave-vaisselle.

Filtre Filtre primaire

2

Vous pouvez retirer le filtre fin situé en bas du dispositif de filtration. Démontez le filtre primaire du filtre principal en appuyant délicatement sur les languettes situées en haut avant de retirer le filtre.

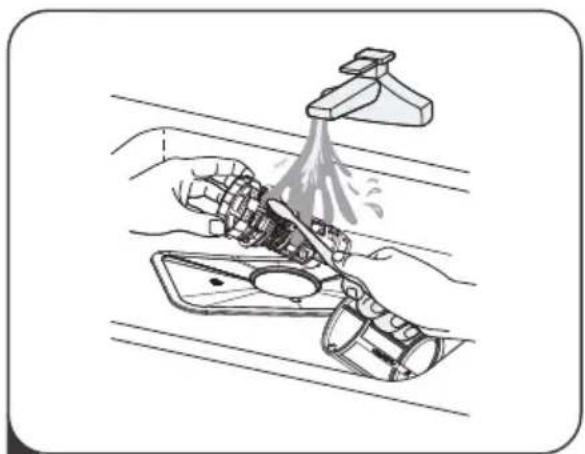

Rincez le filtre sous l'eau du robinet pour en retirer les principaux résidus alimentaires. Pour un nettoyage plus efficace, utilisez une brosse de nettoyage non abrasive.

Remontez les filtres en suivant les étapes de démontage dans l'ordre inverse, replacez le dispositif de filtration et tournez-le dans le sens horaire jusqu'à la flèche de fermeture.

AVERTISSEMENT!

• Ne serrez pas excessivement les filtres. Remontez les filtres dans l'ordre en vissant bien pour éviter que de gros résidus ne pénètrent dans le système et n'entraînent un blocage.
• N'utilisez jamais le lave-vaisselle sans les filtres. Un filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.

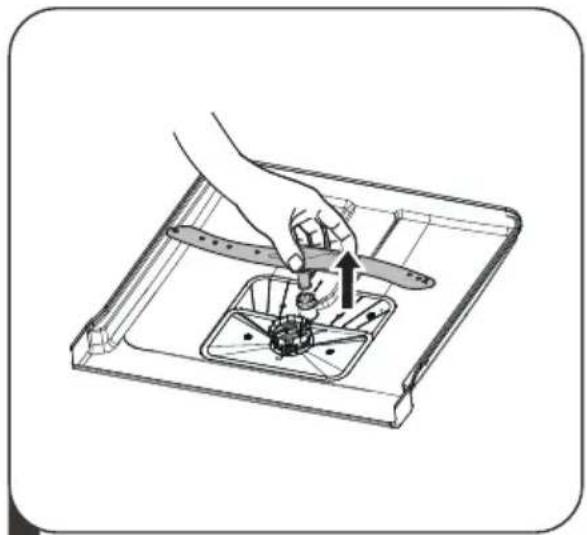

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras d'aspersion.

Pour nettoyer les bras d'aspersion, suivez les consignes ci-dessous :

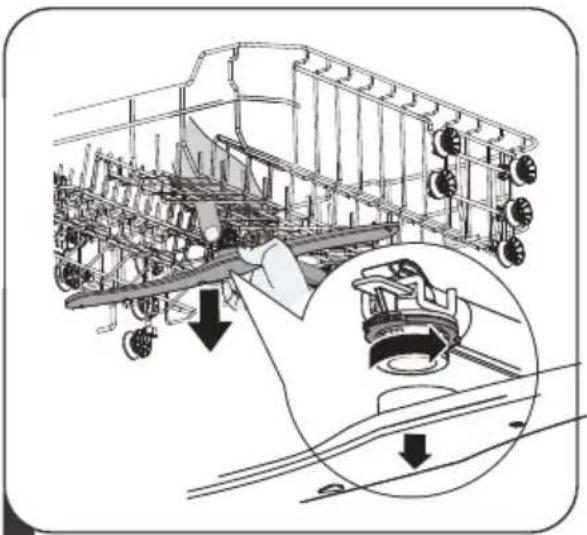

Pour retirer le bras d'aspersion supérieur, maintenez l'écrou et faites tourner le bras dans le sens des aiguilles d'une montre.

2 Pour retirer le bras d'aspersion inférieur, tirez-le vers le haut.

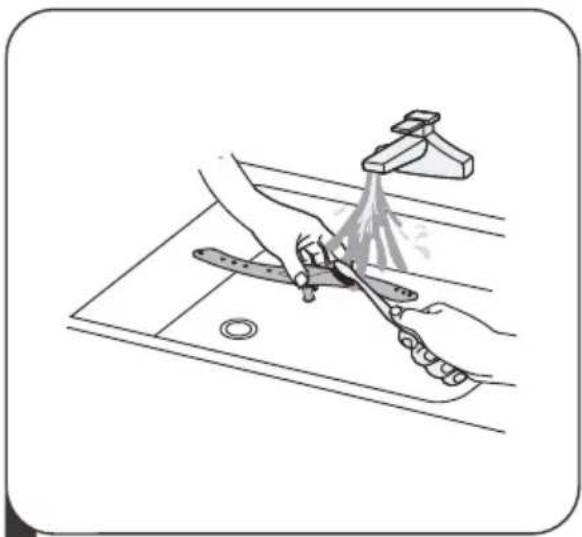

3 Lavez les bras dans de l'eau tiède et savonneuse et nettoyez les buses à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.

Précautions antigivre

Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure ci-dessous :

1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récupérer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtre au fond de la cuve et épongez l'eau résiduelle dans le bassin.

Après chaque lavage

Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissent s'échapper.

Débrancher la prise

Débranchez la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiède et savonneuse.

Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle.

En cas de non-utilisation prolongée

Il est recommandé de lancer un cycle de lavage à vide, puis de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.

Déplacer l'appareil

Si vous devez déplacer l'appareil, essayez de le maintenir en position verticale. En cas de nécessité absolue, vous pouvez le positionnez sur l'arrière.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.

CONSIGNES D'INSTALLATION

AVERTISSEMENT!

Risque d'électrocution

Coupez l'électricité avant d'installer le lave-vaisselle.

Le non-respect de cette consigne peut entraîner un risque de décès ou d'électrocution.

Attention

Le raccordement des tuyaux et des équipements électriques doit être effectué par des professionnels.

- À propos du raccordement électrique

AVERTISSEMENT!

• Pour votre sécurité :
• N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
• Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.

Alimentation électrique

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adaptée. Utilisez le fusible 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet appareil.

Raccordement électrique

Vérifiez que la tension et la fréquence de l'alimentation correspondent à la plaque signalétique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pourraient entraîner une surchauffe et des brûlures.

Assurez-vous que le branchement est équipé d'une mise à la terre avant d'utiliser votre lave-vaisselle.

FR

• Arrivée d'eau et vidange

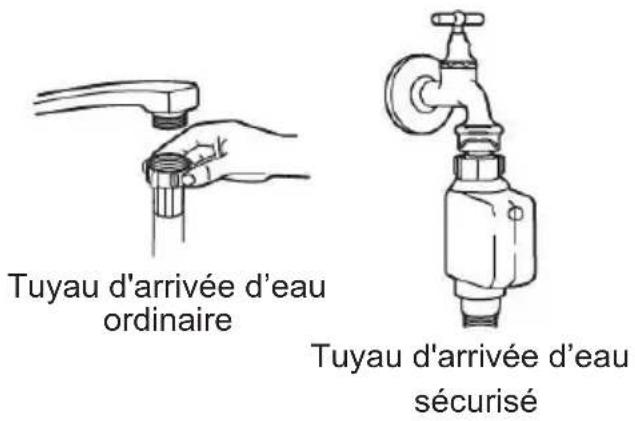

Raccordement à l'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un raccord fileté 3/4 et assurez-vous qu'il soit bien serré. Si vos tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour éviter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.

Tuyau d'arrivée d'eau ordinaire Tuyau d'arrivée d'eau sécurisé

À propos du tuyau d'arrivée d'eau sécurisé

Le tuyau d'arrivée d'eau sécurisé a une double paroi. Ce système intervient en bloquant l'arrivée d'eau si le tuyau est endommagé ou que le sas d'air situé entre le tuyau d'arrivée d'eau et le flexible extérieur est rempli d'eau.

AVERTISSEMENT !

Un tuyau fixé à un robinet pulvérisateur peut exploser s'il est installé sur la même arrivée d'eau que le lave-vaisselle. Si votre évier en est équipé, nous vous recommandons de démonter le tuyau et d'obstruer l'ouverture.

Comment raccorder le tuyau d'arrivée d'eau sécurisé

1. Retirez complètement les flexibles fournis du compartiment de stockage situé à l'arrière du lave-vaisselle.
2. Vissez le flexible d'arrivée au robinet à l'aide d'un raccord fileté 3/4.
3. Ouvrez entièrement l'arrivée d'eau avant de démarrer le lave-vaisselle.

Comment démonter le tuyau d'arrivée d'eau sécurisé

1. Coupez l'eau.
2. Dévissez le tuyau d'arrivée d'eau sécurisé du robinet.

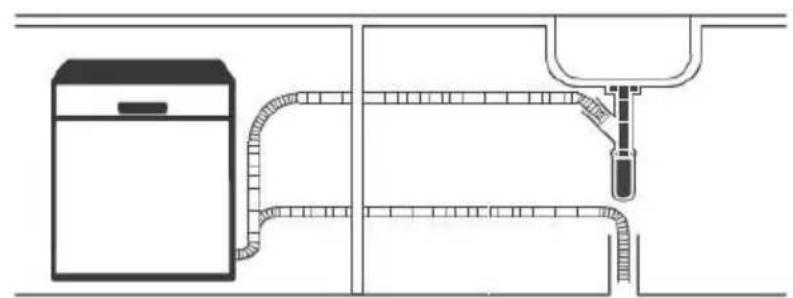

• Raccordement du tuyau de vidange

Insérez le tuyau de vidange dans un conduit d'évacuation de diamètre 4 cm minimum, ou laissez-le couler dans l'évier en veillant à éviter de le plier ou de le pincer. La hauteur du conduit d'évacuation doit être inférieure à 1 000 mm. Afin d'éviter tout refoulement, l'extrémité du tuyau ne doit pas être immergée dans l'eau.

⚠️ Veuillez fixer le tuyau de vidange en position A ou B de manière à ce qu'il tienne bien en place

Plan de travail A MAX 1 000mm Arrière du lave-vaisselle Tuyau de vidange Arrivée d'eau Tuyau de vidange Câble d'alimentation φ 40mm

Comment évacuer l'excédent d'eau des tuyaux

Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire d'évacuer l'excédent d'eau dans un bol ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

Sortie d'eau

Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni écrasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.

Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite.

Raccordement du siphon

Le raccordement à l'évacuation doit se situer à moins de 100 cm de hauteur (maximum) par rapport au bas du lave-vaisselle. Le tuyau de vidange doit être fixé.

• Positionnement de l'appareil

Installez l'appareil dans le lieu souhaité. L'arrière de l'appareil doit être placé contre le mur, et les parois latérales contre les parois ou murs adjacents. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidange qui peuvent être positio aussi bien à gauche qu'à droite de l'appareil afin de faciliter son installation.

Mise à niveau de l'appareil

Une fois l'appareil installé à l'emplacement prévu, vous pouvez ajuster la hauteur du lave-vaisselle en réglant le niveau des pieds. Dans tous les cas, l'appareil ne doit pas être incliné à plus de 2°.

Uniquement applicable aux appareils installés sur pied.

• Installation sur pied

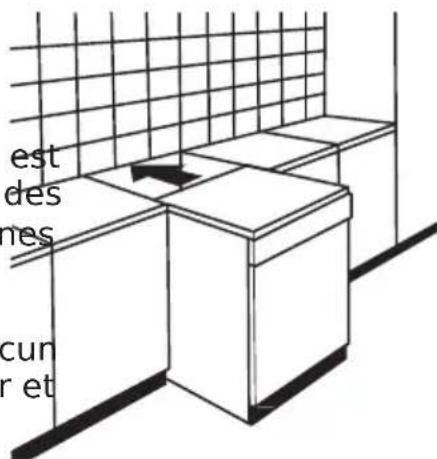

Type 1

Installation entre des placards

La hauteur de ce lave-vaisselle, 845 mm, est prévue pour permettre son installation entre des placards de même hauteur dans les cuisines équipées modernes. Les pieds peuvent être réglés afin d'atteindre la hauteur souhaitée.

Le panneau supérieur stratifié ne requiert aucun entretien spécifique, car il résiste à la chaleur et a une protection anti-rayure et anti-tache.

est des nes cun r et

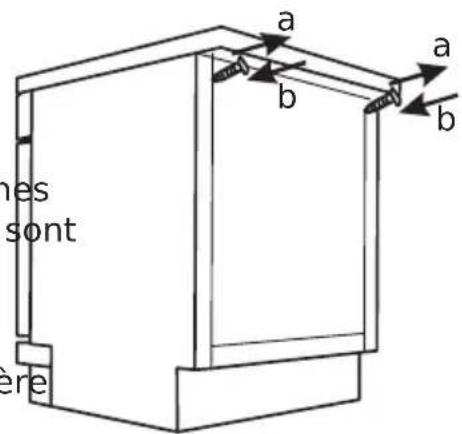

Type 2

Installation sous un plan déravail

(En cas d'installation sous un plan de travail existant)

La plupart des cuisines équipées modernes ont un seul plan de travail sous lequel sont installés les placards et les appareils électroménagers. Dans ce cas, retirez le panneau supérieur du lave-vaisselle en dévissant les vis situées sous le rebord arrière (a).

mes sont ère a b a b

Attention

Après avoir retiré le panneau supérieur, revissez les vis sous le rebord arrière (b).

La hauteur du lave-vaisselle est alors de 815 mm, conformément aux réglementations internationales (normes ISO), ce qui correspond parfaitement à la hauteur du plan de travail de la cuisine.

- Encastrement (pour le modèle encastré)

Étape1. Sélection de l'emplacement le plus adapté au lave-vaisselle

Le lave-vaisselle doit être installé à proximité des conduites d'arrivée et d'évacuation de l'eau ainsi que de l'alimentation électrique.

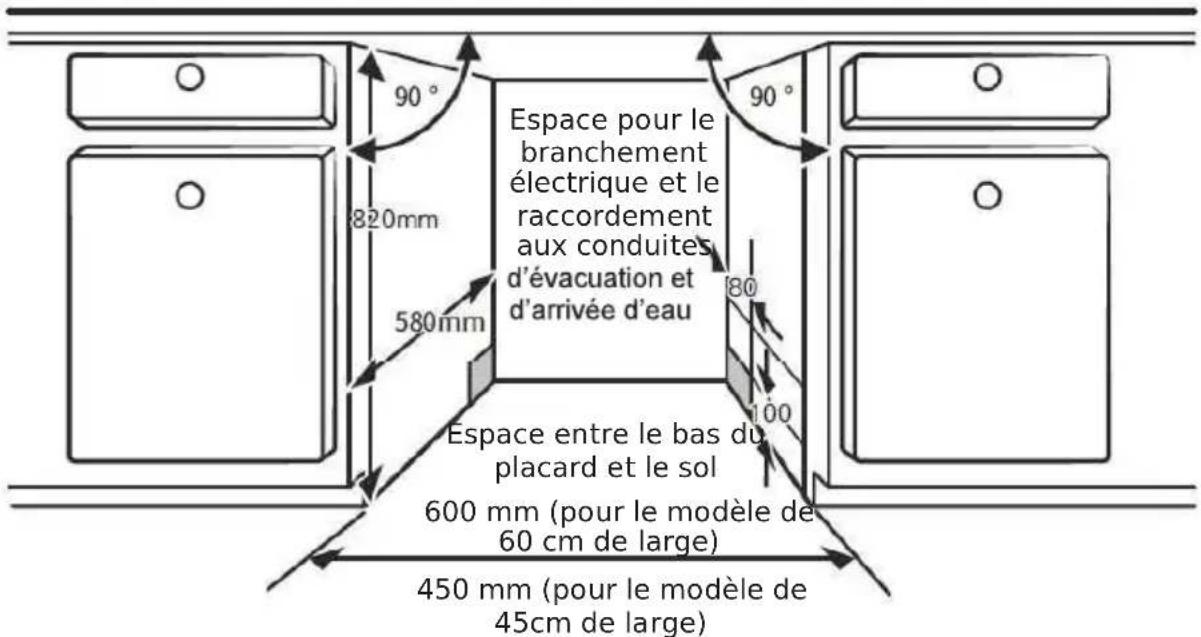

Illustrations des dimensions du lieu d'installation et de la position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et le plan de travail ; pa extérieure alignée sur les placards.

90° Espace pour le branchement électrique et le raccordement aux conduites d'évacuation et d'arrivée d'eau 820mm 580mm 90° Espace entre le bas du placard et le sol 600 mm (pour le modèle de 60 cm de large) 450 mm (pour le modèle de 45cm de large)

1. Si le lavevaisselle est installé près d'un angle, prévoyez une distance de sécurité pour l'ouverture de la porte.

Lave- vaisselle Porte du lave- vaisselle Placard Distance minimum de 50 mm

REMARQUE :

En fonction de l'emplacement de votre prise électrique, il est possible que vous deviez découper une ouverture dans la paroi latérale du placard adjacent.

GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Problème Causes possibles Que faire ?
Le lave-vaisselle ne démarre pas	Un fusible ou le disjoncteur a sauté.	Changez le fusible ou rétablissez le disjoncteur. Débranchez tous les autres appareils électriques branchés sur le même circuit que votre lave-vaisselle.
	L'appareil n'est pas sous tension.	Vérifiez que le lave-vaisselle est sous tension et que la porte est bien fermée.Vérifiez que le câble d'alimentation est bien branché à la prise secteur.
	La pression de l'eau est faible	Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert.
	La porte du lave-vaisselle n'est pas bien fermée.	Assurez-vous de bien fermer la porte et de bien fermer le loquet.
Le lave-vaisselle ne pompe pas d'eau	Le tuyau de vidange est tordu ou coincé.	Vérifiez l'état du tuyau de vidange
	Le filtre est bouché. Vérifiez l'état du filtre primaire.
	L'évier est bouché. Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans les lave-vaisselle.
Mousse dans la cuve	Le détergent n'est pas adapté.	Utilisez uniquement du détergent spécial lave-vaisselle pour éviter la mousse. Le cas échéant, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 4 litres d'eau froide en bas du lave-vaisselle.Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quelcycle. Le lave-vaisselle commence par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez que la mousse a bien disparu.Renouvelez l'opération si nécessaire.
Du produit de rinçage a été renversé.		Nettoyez toujours immédiatement le produit de rinçage renversé.
Intérieur de la cuve taché	Du détergent contenant du colorant a été utilisé.	Vérifiez que le détergent utilisé ne comporte aucun colorant.
Pellicule blanche sur les surfaces internes	Il s'agit de minéraux présents dans l'eau dure.	Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse.
Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistants à la corrosion.	Évitez de placer dans le lave-vaisselle des couverts qui ne résistent pas à la corrosion.
	Aucun programme n'a été lancé après l'ajout du sel pour lave-vaisselle. Des traces de sel se sont mêlées au cycle de lavage.	Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si celle-ci est disponible) après avoir ajouté du sel.
	Le couvercle de l'adoucisseur n'est pas bien fermé.	Vérifiez que le couvercle de l'adoucisseur est bien fermé.
Bruits de choc dans le lave-vaisselle	Un des bras d'aspersion se heurte contre l'un des ustensiles présents dans le panier situé endessous.	Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras d'aspersion.
Cliquetis dans le lave-vaisselle	Des couverts ont été renversés dans le lave-vaisselle.	Mettez le programme en pause et réorganisez la disposition de vos couverts.
Bruits de choc dans les conduits d'eau	Ceci peut être dû à l'installation sur place ou aux sections des conduits.	Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été correctement placée dans le lave-vaisselle.	Reportez-vous à la PARTIE II « Préparation et chargement de la vaisselle ».
	Le programme choisi n'était pas assez puissant.	Sélectionnez un programme plus intensif.
La vaisselle n'est pas propre.	La quantité de détergent n'était pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
	Des ustensiles bloquent la course des bras d'aspersion.	Réorganisez la disposition de vos ustensiles afin que les bras d'aspersion puissent tourner librement.
	Le dispositif de filtration n'est pas propre ou n'est pas correctement fixé à la base du lave-vaisselle.Ceci peut entraîner l'obstruction des buses des bras d'aspersion.	Nettoyez et/ou replacez correctement le dispositif de filtration. Nettoyez les bras d'aspersion.
Verres troubles.	Association d'une eau douce avec trop de détergent.	Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et les rendre plus propres.
Taches blanches sur les ustensiles et les verres.	Une eau dure peut entraîner des dépôts de calcaire.	Ajoutez du détergent.
Traces noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotté contre votre vaisselle	Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces.
Résidu de détergent dans le bac	Des ustensiles bloquent le bac à détergent	Réorganisez la disposition de votre vaisselle.
La vaisselle n'est pas sèche	Mauvaise disposition des ustensiles	Respectez les consignes de remplissage du lave-vaisselle.
	La vaisselle a été sortie trop tôt	Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que la température intérieure du lave-vaisselle ait suffisamment baissé pour retirer la vaisselle. Videz en priorité le panier du bas afin d'éviter que l'eau du panier du haut ne coule dessus.
La vaisselle n'est pas sèche	Le programme choisi n'était pas adapté.	Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.
	Les couverts présentent un revêtement de mauvaise qualité.	L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle.

PROCÉDURE DE REMLISSAGE DES PANIERS SELON LA NORME EN 60436

1. Panier du haut

Numéro Type de vaisselle
1	Tasses
2	Soucoupes
3	Verres
4	Grandes tasses
5	Bols à dessert
6	Bol en verre

2. Panier du bas :

Numéro Type de vaisselle
7	Assiettes à dessert
8	Assiettes plates
9	Assiettes creuses
10	Assiettes à dessert en mélamine
11	Bols en mélamine
12	Plat ovale
13	Petite casserole
14	Panier à couverts

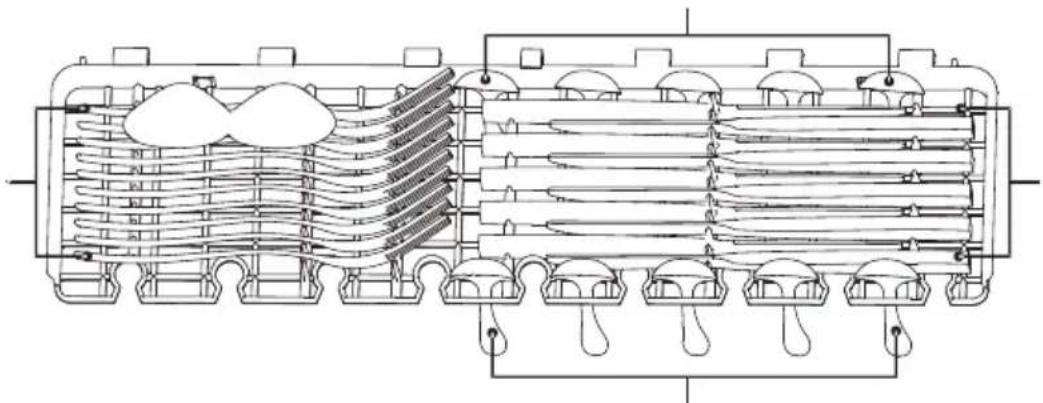

3. Panier à couverts :

REMARQUE : veuillez placer la vaisselle plate sur l'étagère. Le poids total est inférieur à 1,5 kg.

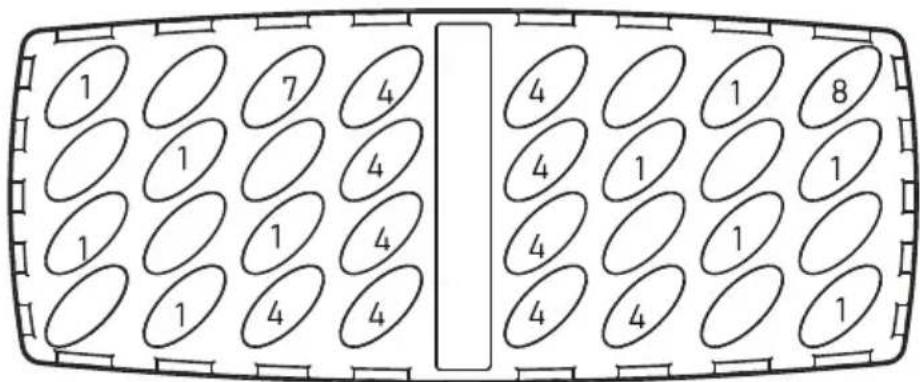

4. Panier à couverts Panier à couverts

1 7 4 1 1 4 1 1 4 1 4 4 4 1 8 4 1 4 1 4 4 4 4 1 1

1 2 3 4 5 6 7 8

Informations destinées aux tests de comparabilité selon la norme EN : 60436

Capacité : 1 couverts 0

Position du panier du haut : basse

Programme : ECO

Nombre de modes avec distribution du produit de rinçage : MAX

Réglage de l'adoucisseur : H3

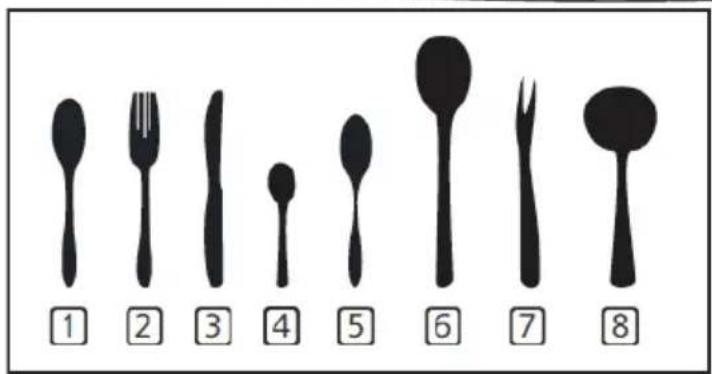

Numéro	Type de vaisselle
1	Cuillères à soupe
2 Fourchettes
3 Couteaux
4 Cuillères à café
5	Cuillères à dessert
6	Cuillères à service
7	Fourchettes à service
8 Louches

TABLE DES MATIÈRES

01

4 GUIDE DE PRISE EN MAIN
4 Bandeau de commande
7 Adoucisseur d'eau
8 Préparation et chargement de la vaisselle
11 Fonction du produit de rinçage et du détergent

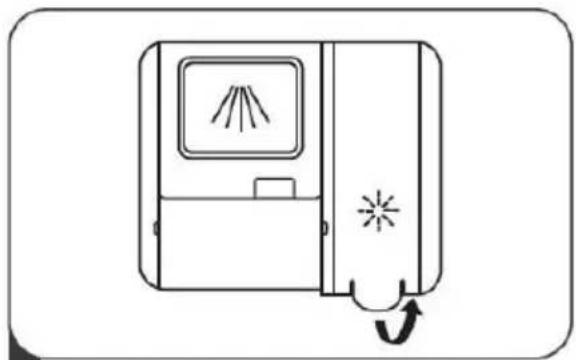

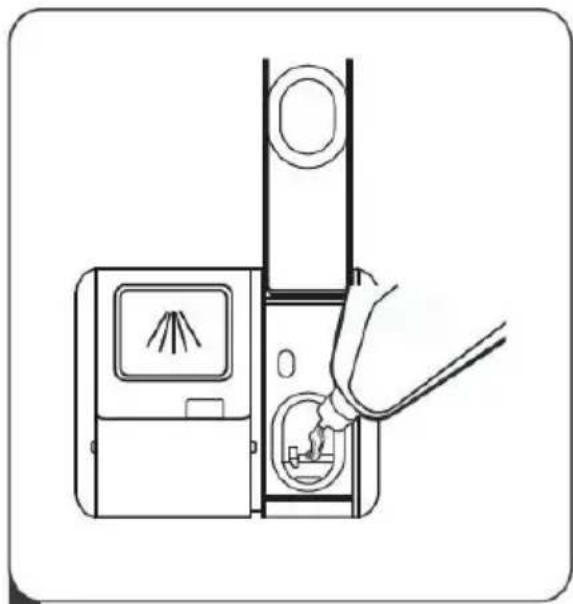

12 Remplissage du bac à produit de rinçage
Remplissage du bac à détergent

02

PROGRAMMATION DU LAVE-VAISSELLE

14 Tableau des cycles de lavage

15 Comment lancer un cycle de lavage

15 Comment changer de programme en cours de cycle

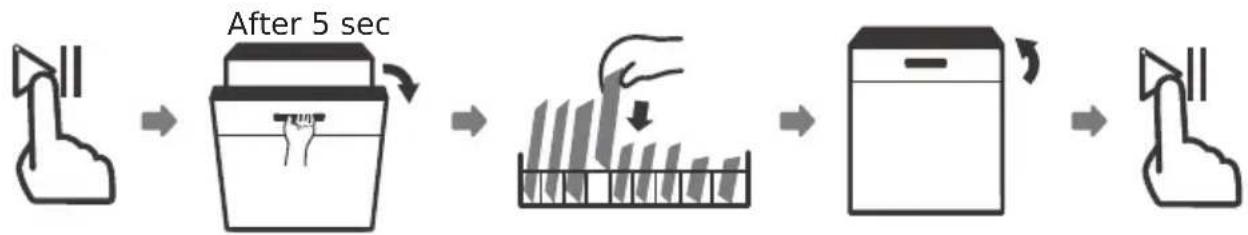

16 Un plat à rajouter ?

16 Ouverture automatique

03

CODES D'ERREUR

04

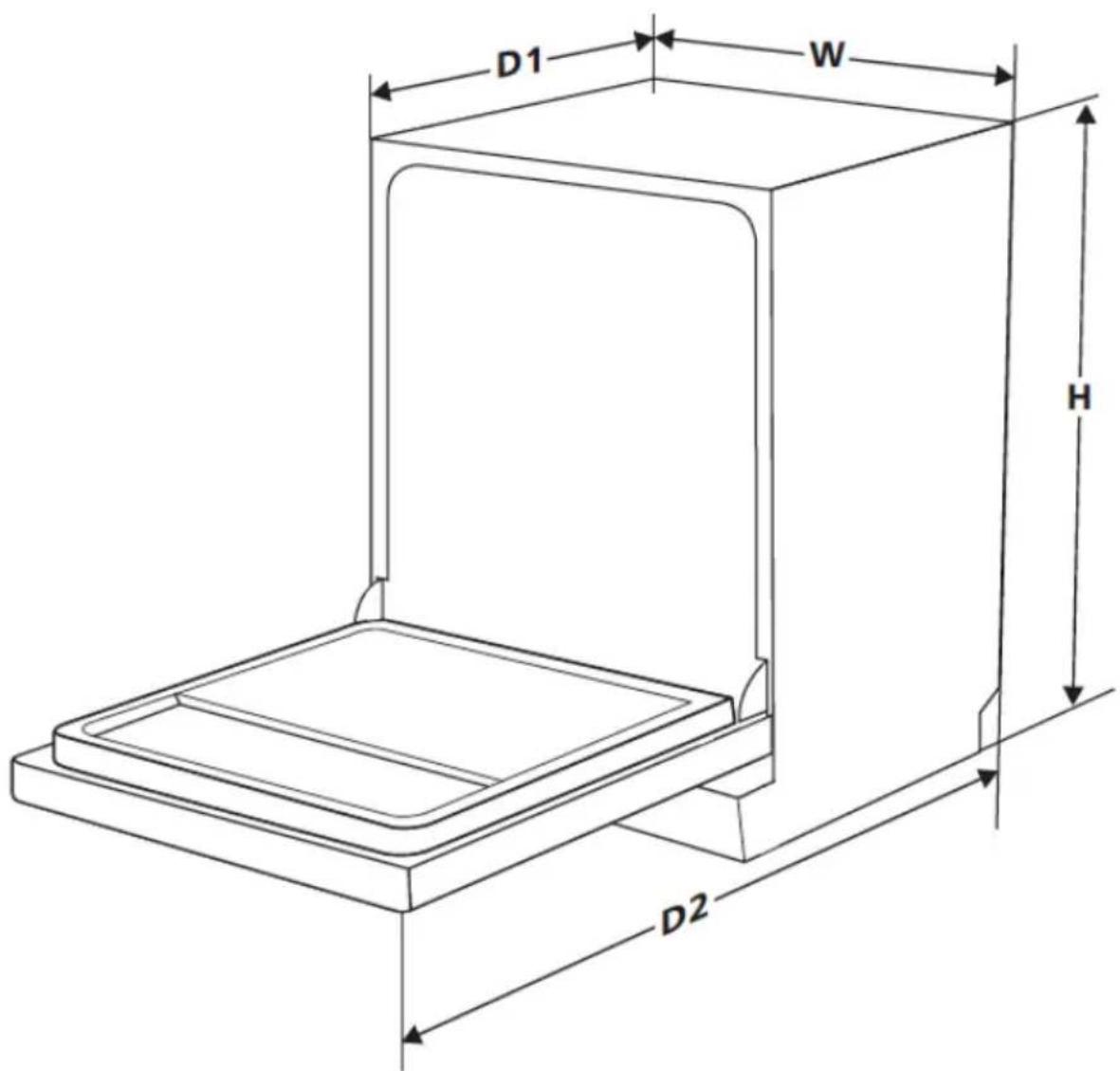

INFORMATIONS TECHNIQUES

REMARQUE :

• Si vous ne pouvez pas remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

GUIDE DE PRISE EN MAIN

Pour en savoir plus sur le fonctionnement de l'appareil, veuillez lire la section correspondante du mode d'emploi.

1 Installez le lave-vaisselle

(Veuillez vous reporter à la section 5 « CONSIGNES D'INSTALLATION » de la PARTIE I : Version générique).

2 Retirez les principaux résidus alimentaires de votre vaisselle

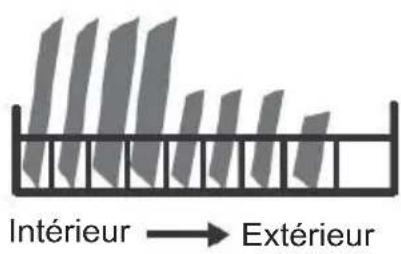

Intérieur → Extérieur

3 Déposez la vaisselle sale

4 Remplissez le bac à détergent

5 Sélectionnez un programme et mettez le lave-vaisselle en marche.

GUIDE DE PRISE EN MAIN

• Bandeau de commande

1. Auto 2. Intensivo 3. Universal 4. Eco 5. Cristal 6. 90 min. 7. Botellas 8. Limpieza cuba 55° 65° 65° 55° 50° 50° 55° 35° 10 servicios Silence Programa Carga P 2 Limpieza cuba 1 Auto 2. Intensivo 3. Universal 4. Eco 5. Cristal 6. 90 min. 7. Botellas 8. Limpieza cuba 2:30 Secado extra Inicio diferido ▶ Programa Carga P 2 Limpieza cuba 1 2 4 3 9 11 10 11 Secado extra Inicio diferido ▶ 5 6 7

Fonction (Bouton)

1 Marche / Arrêt	Appuyez sur ce bouton pour allumer votre lave-vaisselle.
2 Programme	Sélectionnez le programme de lavage souhaité. Le voyant correspondant s'allume.
3 Charge	Appuyez sur le bouton pour sélectionner un lavage pour le panier supérieur ou inférieur ou pour les deux.
4 Nettoyage da la cuve	Appuyez et maintenez enfoncé le bouton Programme et le bouton Alt pendant 3 secondes pour activer le programme de nettoyage automatique. L'écran affiche "Cln".
5 Séchage supplémentaire	Pour sécher les plats plus complètement. (Il ne peut être utilize qu'en mode Intensif, Universel, ECO, Verre et 90 min).
6 Départ différé	Appuyez sur le bouton Départ différé pour retarder le démarrage du cycle. Vous pouvez différer un cycle jusqu'à 24 h par pas d'une heure.
7 Démarrage / Pause	Pour lancer le programme de lavage sélectionné ou l'interrompre lorsque le lave vaisselle fonctionne.

Affichage

8 Indicateurde programme	1. Auto AutoCe programme est contrôlé par capteur et s'adaptera au niveau de la terre. Il convient à tous les types de vaisselle.
	2. Intensivo IntensifPour la vaisselle très sale et les casseroles, poêles plats, etc. présentant un niveau de saleté normal, avec des résidus séchés.
	3. UniversalUniversalPour la vaisselle présentant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles légèrement sales.
	4. Eco ECOCe programme standard convient à la vaisselle présentant un niveau de saleté normal. Il s'agit du programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type devaisselle.
	5. Cristal VerrePour la vaisselle et les verres légèrement sales.
	6. 90 min. 90 MinPour la vaisselle présentant un niveau de saleté normal et nécessitant un lavage rapide.
	7. Botellas BouteillesPour les charges légèrement sales, telles que les verres, le cristal et la porcelaine fine.
	8. Limpieza Nettoyage de la cuvePour le nettoyage du lave-vaisselle lui-même.

Affichage

9 Indicateurde Charge		Seulement le panier supérieurLorsque vous sélectionnez "Haut",seuls les plats dans le panier supérieur seront lavés. Le système de pulvérisation du panier inférieur ne fonctionnera pas.
		Seulement le panier inférieurLorsque vous sélectionnez "Bas",seuls les plats dans le panier inférieur seront lavés. Le système de pulvérisation du panier supérieur ne fonctionnera pas.
10 Voyants d'alerte		Produit de rinçageSi le voyant « ⚙ » est allumé,cela signifie que le niveau de produit de rinçage du lave-vaisselle est trop bas et qu'il faut en ajouter.
		SelSi le voyant « ⚩ » est allumé,cela signifie que le niveau de sel du lave-vaisselle est trop bas et qu'il faut en ajouter.
11 Écran		Pour montrer le programme que vous avez choisi.
		Pour afficher le temps restant et le délai d'attente,les codes d 'erreur,etc.

Adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement à l'aide de la molette de sélection de la dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer de l'eau les minéraux et les sels susceptibles d'altérer le bon fonctionnement de l'appareil.

Plus il y a de minéraux, plus votre eau est dure.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre compagnie des eaux locale pour obtenir des informations sur la dureté de l'eau dans votre région.

Réglage de la consommation en sel

Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.

Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :

1. Fermez la porte et allumez le lave-vaisselle.

2. Dans les 60 secondes qui suivent l'allumage de l'appareil, appuyez sur le bouton Programme pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau ;

3. Appuyez sur le bouton Programme pour sélectionner le réglage correspondant à la dureté de l'eau de votre région. Les paramètres défilent dans l'ordre suivant :

$$ \mathrm{H} 1 - > \mathrm{H} 2 - > \mathrm{H} 3 - > \mathrm{H} 4 - > \mathrm{H} 5 - > \mathrm{H} 6; $$

1. N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramètre sélectionné et quitter le mode de réglage.

DURETÉ DE L'EAU				Niveau de dureté de l'eau	La régénération se produit toutes les X séquences de programme1)	Consommation de sel (gramme/cycle)
Allemand *dH	Français *fH	Anglais *Clarke	Mmol/l
0 - 5 0	-9 0 - 6	0 - 0,94 H1	Aucune régénération 0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2	10	9
12 - 17	21 - 30	15 - 21	2,1 - 3,0	H3	5	12
18 - 22	31 - 40	22 - 28	3,1 - 4,0	H4	3	20
23 - 34	41 - 60	29 - 42	4,1 - 6,0	H5	2	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6	1	60

1^ = 1,25Clarke = 1,78H = 0,178mmol / l

Réglage d'usine : H3

1) Chaque cycle doté d'une opération de régénération consomme 2,0 litres d'eau supplémentaires, la consommation d'énergie augmente de 0,02 kWh et le programme se prolonge de 4 minutes.

Veuillez vous reporter à la section 3 « Ajout de sel dans l'adoucisseur » de la PARTIE I : Version générique si votre lave-vaisselle manque de sel.

REMARQUE :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Adoucisseur d'eau

La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dépôts se formeront sur votre vaisselle.

L'appareil est équipé d'un adoucisseur spécial doté d'un réservoir de sel spécifiquement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.

• Préparation et chargement de la vaisselle

• Essayez de penser à acheter des ustensiles portant la mention « lavable au lave-vaisselle ».
• Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible. Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne conviennent pas

• Couverts en bois, en porcelaine ou en nacre
• Objets en plastique qui ne résistent pas à la chaleur
• Couverts anciens dotés d'éléments collés qui ne résistent pas à la chaleur
• Couverts ou plats avec colle
• Éléments en étain ou en cuivre
• Verres en cristal
• Objets en acier pouvant rouiller
• Plateaux en bois
• Objets fabriqués en fibres synthétiques

Conviennent dans une mesure restreinte

• Certains types de verres peuvent se ternir après un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
• Les motifs vernis peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle

Recommandations pour le remplissage du lave-vaisselle

Retirez le gros des aliments restant sur les plats et les couverts.

Ramollissez les résidus d'aliments brûlés dans les poêles et les casseroles. Il n'est pas nécessaire de rincer vos plats et assiettes au préalable.

Pour garantir une performance optimale du lave-vaisselle, respectez les consignes suivantes. (Les fonctionnalités et l'apparence des paniers et du panier à couverts peuvent varier selon les modèles.)

Les différents éléments à laver sont à placer comme suit dans l'appareil :

• Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.
• Les objets incurvés ou présentant des renfoncements doivent être positionnés obliquement de manière à ce que l'eau puisse s'en écouler.
• Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
• Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras d'aspersion puissent tourner librement pendant le lavage.
• Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés vers le bas afin d'éviter que l'eau ne stagne à l'intérieur.
• Les plats et les couverts ne doivent pas être empilés les uns dans les autres ni se recouvrir. Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.
• Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
• Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !
• Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.
• Ne surchargez pas le lave-vaisselle. Vous obtiendrez ainsi de bons résultats et optimiserez votre consommation d'énergie.

REMARQUE :

Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.

Retrait de la vaisselle

Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommandons de vider d'abord le panier du bas.

AVERTISSEMENT!

La vaisselle peut être très chaude ! Après la fin du programme, attendez environ 15 minutes avant de sortir vos verres et vos couverts du lave-vaisselle afin d'éviter tout risque d'endommagement.

Remplissage du panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, les tasses, les soucoupes, les assiettes, les petits bols et les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière à ce qu'ils ne puissent bouger sous la pression de l'arrosage.

Remplissage du panier du bas

Nous vous recommandons de placer les objets les plus grands et ceux qui sont les plus difficiles à nettoyer dans le panier du bas (casseroles, poêles, couvercles, plats de service et saladiers), comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le côté du panier afin d'éviter de bloquer la rotation du bras de lavage.

Le diamètre maximum recommandé pour les assiettes situées devant le bac à détergent est de 19 cm, afin de ne pas en obstruer l'ouverture.

Remplissage du panier à couverts

Les couverts doivent être placés dans la grille à couverts, séparément les uns des autres et dans une position adaptée, en veillant à ce qu'ils ne soient pas imbriqués, afin d'assurer une performance optimale.

AVERTISSEMENT!

Ne laissez aucun couvert dépasser du bas du panier.

Placez toujours les ustensiles tranchants pointe vers le bas !

Afin d'optimiser les performances de lavage, remplissez les paniers conformément aux options standards de remplissage indiquées dans la dernière section de la PARTIE I : Version générique

• Fonction du produit de rinçage et du détergent

Le produit de rinçage est libéré lors de la phase de rinçage final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de vos plats. Votre lave-vaisselle est conçu pour fonctionner avec du produit de rinçage liquide.

AVERTISSEMENT!

Veillez à toujours utiliser du produit de rinçage de marque, spécifiquement conçu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rinçage (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre appareil.

Quand remettre du produit de rinçage ?

La fréquence de remplissage du bac dépend de la fréquence de lavage et du réglage défini.

• L'indicateur de Niveau faible de produit de rinçage ( ) s'allume quand il faut ajouter du produit de rinçage.
• Ne remplissez pas le bac à produit de rinçage au-delà de la limite.

Fonction du détergent

Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.

AVERTISSEMENT!

• Utilisation du détergent
N'utilisez que des détergents spécifiquement conçus pour les lave-vaisselle. Votre détergent doit toujours être maintenu frais et sec.
Ne mettez pas de détergent en poudre dans le distributeur avant d'être prêt à lancer un cycle de lavage.

- Les détergents pour lave-vaisselle sont corrosifs !

Maintenez le détergent pour lave-vaisselle hors de portée des enfants.

• Remplissage du bac à produit de rinçage

1 Retirez le couvercle du bac à produit de rinçage en tirant sur la poignée.

3 Lorsque vous avez terminé, refermez le couvercle.

2 Versez le produit de rinçage dans le réservoir en veillant à ne pas dépasser le niveau maximum.

Réglage du bac à produit de rinçage

Afin d'obtenir des performances de séchage optimales avec une quantité minimale de produit de rinçage, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après.

1. Fermez la porte et allumez l'appareil.
2. Dans un délai de 60 secondes à compter de l'étape 1, appuyez sur le bouton « Proçardant plus de 5 secondes, puis appuyez sur le bouton « Départ différé » pour accéder au mode de réglage. Le voyant d'alerte du produit de rinçage clignote à une fréquence de 1 Hz.

3. Appuyez sur le bouton « Programme » pour sélectionner le réglage correspondant à vos habitudes d'utilisation. Les paramètres défilent dans l'ordre suivant : D1->D2->D3->D4->D5->D1.
   Plus le chiffre est élevé, plus le lave-vaisselle utilise de produit de rinçage.

4. N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramètre sélectionné et quitter le mode de réglage.

• Remplissage du bac à détergent

1 Faites glisser vers la droite 2 Appuyez

1 Optez pour la méthode d'ouverture correspondant à votre appareil.

1. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
2. Ouvrez le couvercle en appuyant sur le loquet d'ouverture.

2 Ajoutez du détergent dans le plus grand bac (A) pour le cycle de lavage principal.

Pour des performances de nettoyage optimales, surtout si votre vaisselle est très sale, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire s'activera en phase de pré-lavage.

Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.

REMARQUE :

• Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
• Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre détergent.

• Tableau des cycles de lavage

Le tableau ci-dessous présente les programmes les plus adaptés en fonction du niveau de saleté de la vaisselle et la quantité de détergent nécessaire. Il apporte également diverses informations relatives aux programmes.

(●) signifie qu'il est nécessaire de remplir le bac à produit de rinçage.

Programme	Description du cycle	Détergent cycle pré-lavage/principal	Durée (min)	Énergie (kWh)	Eau (L)	Produit de rinçage
1. Auto AUTO	Pré lavage(45 °C)Lavage (55-65°C)RinçageRinçageRinçage (50-55°C)Séchage	4/14 g(1 ou 2 pieces)	85-150	0.981~1.501	9.2~13.9	●
2. Intensivo Intensif	Pré lavage(50 °C)Lavage (65 °C)RinçageRinçageRinçage (60 °C)Séchage	4/14 g(1 ou 2 pieces)	205	1.602	14.1	●
3. Universal Universal	Pré-lavage(45°C)Lavage (55°C)RinçageRinçageRinçage (60 °C)Séchage	4/14 g(1 ou 2 pieces)	175	1.395	13.9	●
4. Eco ECO	Lavage (50°C)RinçageRinçage (45°C)Séchage	18 g(1 ou 2 pieces)	198	0.674	8	●
5. Cristal Verre	Pré-lavage (40°C)Lavage (50 °C)RinçageRinçage (50°C)Séchage	4/14 g(1 ou 2 pieces)	120	0.853	11.3	●
6. 90 min. 90 min	Lavage (55°C)RinçageRinçage (50°C)Séchage	18 g(1 pièce)	90	0.831	8.4	●
7. Botellas Bouteilles	Lavage (35°C)Rinçage (35 °C)	12 g(1 pièce)	20	0.375	10	○
8. Limpieza	Pré lavage(45 °C)Lavage (70 °C)RinçageRinçage (70 °CSéchage)	4/14 g(1 ou 2 pièces)	145	1.255	13.2	●

REMARQUE :

Ce programme est le cycle d'essai. Les informations destinées aux tests de comparabilité sont conformes à la norme EN 60436. Les valeurs données pour les programmes autres que le programme Eco sont purement indicatives.

• Comment lancer un cycle de lavage

1. Tirez vers vous les paniers du haut et du bas, placez-y votre vaisselle, puis poussez les paniers à l'intérieur. Nous vous recommandons de remplir d'abord le panier du bas, puis le panier du haut.
2. Versez le détergent.
3. Branchez l'appareil. Pour en savoir plus sur l'alimentation électrique requise, reportez-vous à la dernière page « Fiche produit ». Assurez-vous que l'arrivée d'eau est ouverte de manière à assurer un niveau de pression maximal.
4. Fermez la porte, appuyez sur le bouton Marche/Arrêt.
5. Choisissez un programme. Le voyant correspondant s'allume. Refermez la porte. Le lave-vaisselle démarre le cycle de lavage.

• Comment changer de programme en cours de cycle

Vous ne pouvez modifier le cycle de lavage qu'en début de cycle, car par la suite, le détergent aura déjà été libéré et le lave-vaisselle aura peut-être déjà vidangé l'eau de lavage. Si tel est le cas, vous devez réinitialiser le lave-vaisselle et remplir à nouveau le bac à détergent. Pour réinitialiser le lave-vaisselle, suivez les consignes ci-dessous :

1. Appuyez sur le bouton "Démarrer/Pause" pour suspendre le programme de lavage.
2. Appuyez au moins trois secondes sur le bouton « Programme » pour mettre la'ppareil en veille.
3. Vous pouvez changer de programme en sélectionnant le cycle souhaité.
4. Appuyez sur le bouton "Démarrer/Pause". Au bout de 10 secondes, le lave-vaisselle démarrer.

• Un plat à rajouter ?

Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent. Pour ce faire, suivez les consignes ci-dessous :

1. Entrouvrez la porte pour arrêter le lavage.
2. Une fois les bras de lavage à l'arrêt complet, vous pouvez z ouvrir la porte entièrement.
3. Placez la vaisselle oubliée dans l'appareil.
4. Fermez la porte.
5. Le lave -vaisselle redémarre.

AVERTISSEMENT!

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.

Ouverture automatique

La porte du lave-vaisselle s'ouvre automatiquement après la fin d'un programme de lavage.

REMARQUE:

La porte du lave-vaisselle ne doit pas être bloquée lorsqu'elle est réglée en mode "ouverture automatique".

En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur permettant d'identifier la panne :

Code Signification Causes possibles
E1 Délai d'arrivée d'eau plus long.		Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible.
E3 Température requise non atteinte.		Dysfonctionnement de l'élément chauffant.
E4 Débordement. Un élément du lave-vaisselle fuit.
E8	échec d'orientation de la vanne de distribution.	Circuit ouvert ou rupture de la vanne de distribution.
E9	Appuyez continuellement sur un bouton pendant plus de 30 secondes.	De l'eau ou quelque chose sur les boutons.
Ec	Défaillance du système de contr?le de lavage	Carte PCB défectueuse, pompe de vidange défectueuse ou panne de moteur
Ed	Échec de la communication entre le circuit imprimé principal et la carte graphique.	Circuit ouvert ou rupture de câblage pour la communication

AVERTISSEMENT

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
• En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.

INFORMATIONS TECHNIQUES

D1 W H D2

Hauteur (H)	8 5 mm 4
Largeur (W)	8 mm 44
Profondeur (D1)	mm (porte fermée) 600
Profondeur (D2)	11 mm (porte ouverte à 90°) 75

Product information sheet(EN 60436)

Marque: EDESA
Modèle EDW-4710 WH /A EDW-4710 X /A
Paramètres généraux du produit:
Paramètre	Value Value	Paramètre parameter
Capacité nominale (a) (ps)	10	Dimensions en cm	Height	85
			Width	45
			Depth	60
EEI (a)	49,9	Classe d'efficacité énergétique(a)	D (c)
Indice de performance de nettoyage (a)		Indice de performance de séchage (a)	1,0651,125
Consommation d'énergie en kWh [par cycle], basée sur le programme éco avec remplissage d'eau froide. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé.	0,674	Consommation d'eau en litres [par cycle], basée sur le programme éco. La consommation réelle d'eau dépendra de la manière dont l'appareil est utilisé et de la dureté de l'eau.	8,0
Durée du programme (a) (h:min)	3:18	Type	Encastrable
Émissions sonores acoustiques aériennes (a) (dB(A) re 1 pW)	47	Classe d'émission de bruit acoustique aérien (a)	C (c)
Mode arrêt (W)	N/A	Mode veille (W)	0,49
Départ différé (W) (le cas échéant)	1,00	Veille en réseau (W) (le cas échéant)	N/A
Durée minimale de la garantie offerte par le fournisseur (b):
Information additionnelle:

(a) pour le programme éco.

(b) les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de Article 4 du règlement (UE) 2017/1369.

(c) si la base de données produit génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

(1) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'éco-conception pour les lave-vaisselle ménagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du présent Journal officiel).

INHALTSANGABE

01 02 03

Sicherheitshinweise

PRODUKTÜBERSICHT
