MANUAL DE USUARIO EDW-4710 WH EDESA

ES Manual de instrucciones

EN Instruction manual

01
02
03
04
05
06
07
3 INFORMACIÓN DE SEGURIDAD
8 DESCRIPCIÓN DEL PRODUCTO
9 USANDO SU LAVAVAJILLAS
9 Cargar la sal en el descalcificador
11 Consejos
13 MANTENIMIENTO Y LIMPIEZA Cuidados
13 externos
13 Cuidados internos
16 Cuidado del lavavajillas
17 INSTRUCCIONES DE INSTALACIÓN
17 Conexión eléctrica
18 Abastecimiento de agua y drenaje
19 Conexión de las mangueras de drenaje
20 Coloque el dispositivo
20 Instalación libre
23 CONSEJOS PARA SOLUCIONAR PROBLEMAS

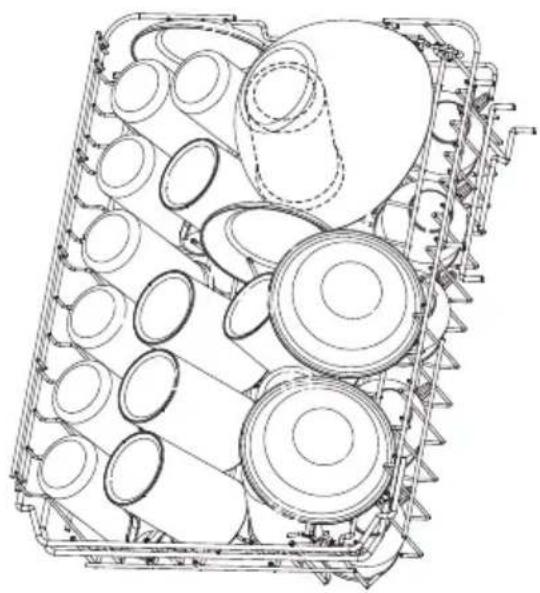

27 CARGANDO LAS CESTAS DE ACUERDO CON

NOTA :

• Revisar la sección de Sugerencias para la resolución de problemas le ayudará a resolver algunos problemas comunes por usted mismo.
• Si no puede resolver los problemas usted mismo, solicite ayuda de un técnico profesional.
• El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede realizar modificaciones sin previo aviso.
• Si está perdido o desactualizado, puede recibir un nuevo manual de usuario del fabricante o vendedor responsable.

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

Cuando use su lavavajillas, siga las precauciones que se detallan a continuación:

- Este dispositivo está destinado a ser utilizado en aplicaciones domésticas y similares, tales como:

• áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• casas de campo;
• por clientes en hoteles, moteles y otros entornos residenciales;
• ambientes tipo bed and breakfast.

- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si se les ha supervisado o instruido sobre el uso del artefacto de una manera segura y entienden los peligros.

Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión. (Para EN60335-1)

- Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan sido supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. (Para IEC60335-1)

• ¡El material de embalaje podría ser peligroso para los niños!
• Este aparato es solo para uso doméstico en interiores.
• Para protegerse contra el riesgo de descarga eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.
• Desconecte antes de limpiar y realizar tareas de mantenimiento en el aparato.
• Use un paño suave humedecido con jabón suave y luego use un paño seco para limpiarlo nuevamente.

Instrucciones de toma de tierra

• Este aparato debe estar conectado a tierra. En caso de un mal funcionamiento o avería, la conexión a tierra reducirá el riesgo de una descarga eléctrica al proporcionar una ruta de menor resistencia de la corriente eléctrica. Este electrodoméstico está equipado con un enchufe de conductor de puesta a tierra.
• El enchufe debe enchufarse a una toma de corriente apropiada que esté instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales.
• La conexión incorrecta del conductor de puesta a tierra del equipo puede provocar el riesgo de una descarga eléctrica.
• Consulte con un electricista o representante de servicio calificado si tiene dudas sobre si el artefacto está correctamente conectado a tierra.

- No modifique el enchufe provisto con el aparato; Si no encaja en la toma de corriente.

- Haga que un electricista calificado instale una toma de corriente adecuada.

- No abuse, ni se siente, ni se pare sobre la puerta o la rejilla del lavavajillas.

- No opere su lavavajillas a menos que todos los paneles estén colocados correctamente.

- Abra la puerta con mucho cuidado. Si el lavavajillas está funcionando, existe el riesgo de que salga agua.

- No coloque objetos pesados ni se pare en la puerta cuando esté abierta.

- El aparato podría volcarse hacia adelante.

Al cargar artículos para lavar:

1) Ubique los objetos con filo para que no dañen el sello de la puerta;

2) Advertencia: los cuchillos y otros utensilios con punta afilada deben cargarse en la cesta con sus puntas hacia abajo o colocados en posición horizontal.

- Algunos detergentes para lavavajillas son fuertemente alcalinos. Pueden ser extremadamente peligrosos si se ingieren. Evite el contacto con la piel y los ojos y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

- Verifique que el polvo del detergente esté vacío después de completar el ciclo de lavado.

• No lave artículos de plástico a menos que estén marcados como "aptos para lavavajillas" o su equivalente.
• Para artículos de plástico no marcados, verifique las recomendaciones del fabricante.
• Use solo detergentes y agentes de enjuague recomendados para su uso en un lavavajillas.
• Nunca use jabón, detergente para la ropa o detergente para el lavado de manos en su lavavajillas.
• La puerta no debe dejarse abierta, ya que esto podría aumentar el riesgo de mal-función.
  Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona calificada para evitar un peligro.
• Durante la instalación, la fuente de alimentación no debe doblarse o aplanarse de forma excesiva o peligrosa.
• No altere los controles.
• El electrodoméstico debe estar conectado a la válvula principal de agua con nuevos juegos de mangueras. Los viejos sets no deben ser reutilizados.
• Para ahorrar energía, en el modo de espera, el aparato se apagará automáticamente mientras no haya ninguna operación en 15 minutos.

Eliminación de residuos

- Para desechar el paquete y el electrodoméstico por favor vaya a un centro de reciclaje. Por lo tanto, corte el cable de alimentación y hacer que el dispositivo de cierre de la puerta quede inutilizable.

ro

- Los envases de cartón se fabrican con papel reciclado y deben desecharse en la recolección de papel usado para reciclar.

- Al asegurarse de que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de lo contrario podrían ser causadas por el manejo inapropiado de este producto.

- Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con la oficina local de su ciudad y su servicio de eliminación de desechos domésticos.

- ELIMINACIÓN: No deseche este producto como desecho municipal sin clasificar. La recolección de tales desechos por separado para un tratamiento especial es necesaria.

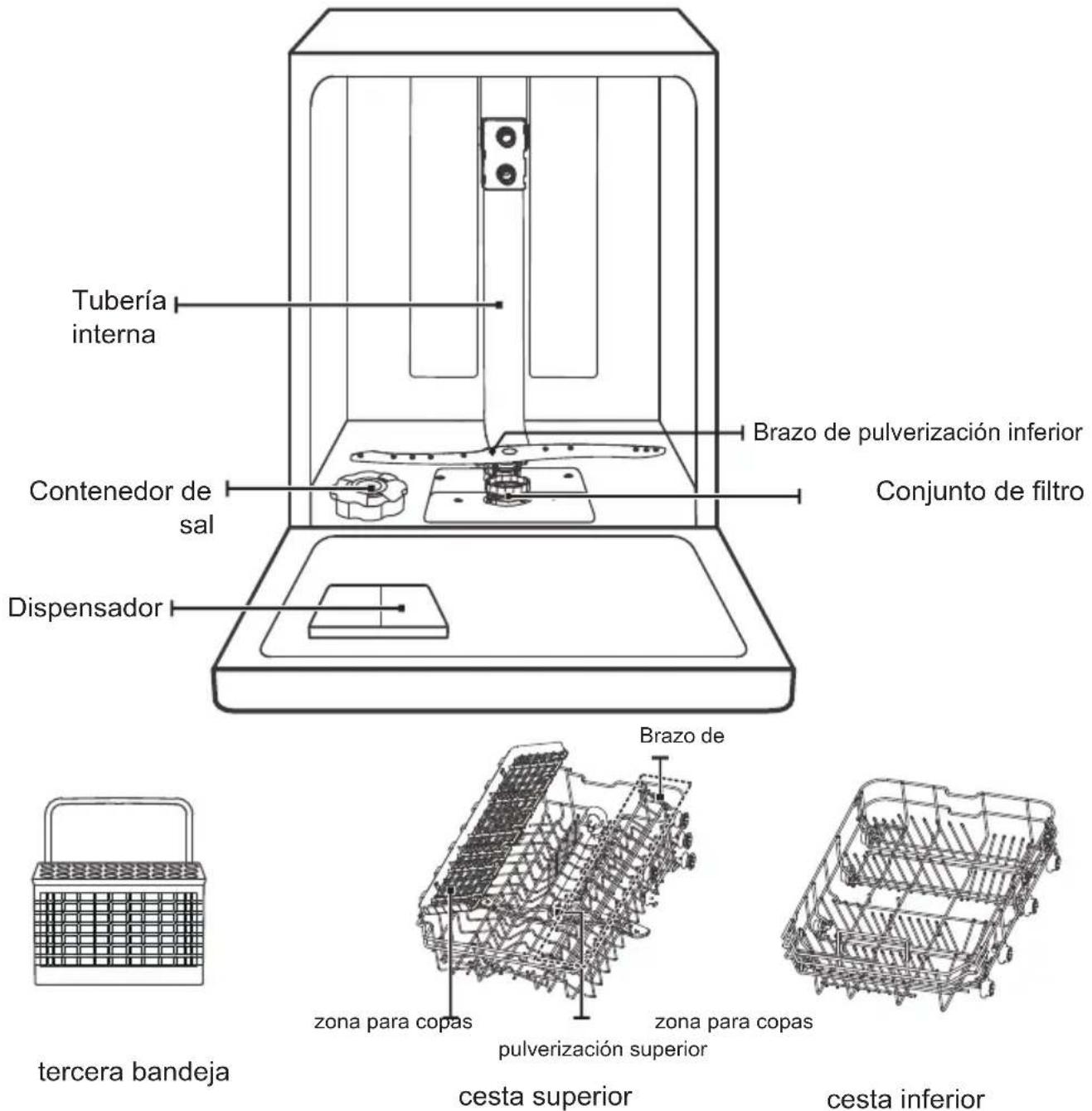

DESCRIPCIÓN DEL PRODUCTO

IMPORTANTE :

Para obtener el mejor rendimiento de su lavavajillas, lea todas las instrucciones de funcionamiento antes de usarlo por primera vez.

Tubería interna Contenedor de sal Dispensador Brazo de pulverización inferior Conjunto de filtro tercera bandeja zona para copas pulverización superior zona para copas cesta superior Cesta inferior Brazo de

Las imágenes son solo de referencia, algunos modelos pueden ser diferentes

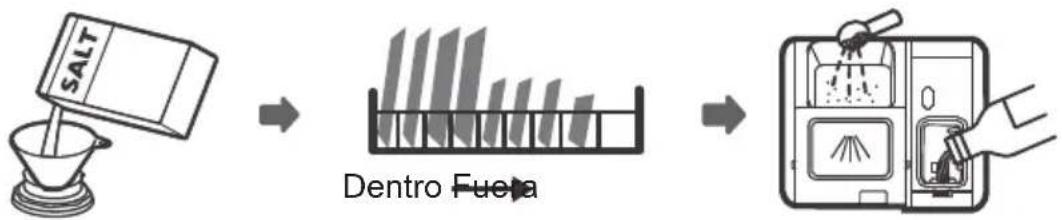

USANDO SU LAVAVAJILLAS

Antes de usar su lavavajillas:

1. Configure el descalcificador de agua
2. Cargue la sal en el descalcificador
3. Cargue la canasta

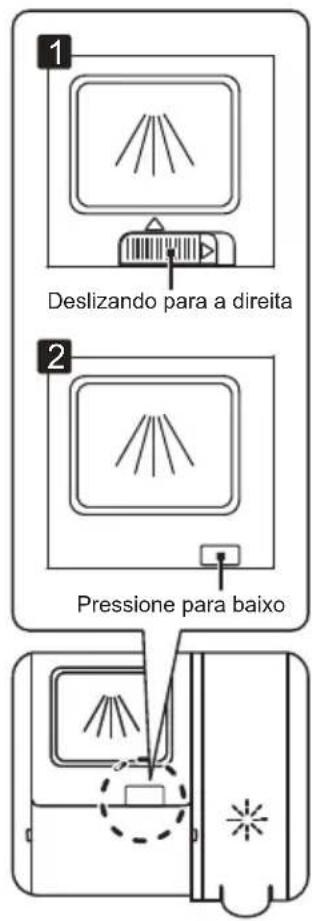

4. Llene el dispensador

Consulte la sección 1 "Descalcificado agua" de la PARTE 1. Consulte la sección 1 "Descalcificado agua" de la PARTE ||: ||: Versión especial, Versión especial, si necesita configurar el ablandador de agua. Si necesita configurar el ablandador de agua, consulte

Cargar la sal en el descalcificador

NOTA:

Si su modelo no tiene ningún ablandador de agua, puede omitir esta sección. Siempre use sal para uso en el lavavajillas.

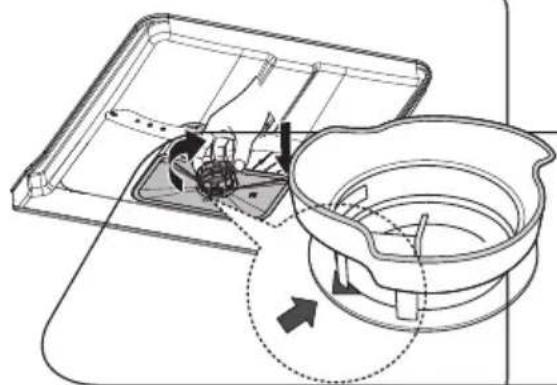

El contenedor de sal se encuentra debajo de la cesta inferior y debe llenarse como se explica a continuación:

ADVERTENCIA

• ¡Solo use sal específicamente diseñada para el uso de lavavajillas!
  Cualquier otro tipo de sal no específicamente diseñada para el uso de
  lavavajillas, especialmente la sal de mesa, dañará el ablandador de agua.
  En caso de daños causados por el uso de sal inadecuada, el fabricante no da ninguna garantía ni se responsabiliza por los daños causados.
• Solo rellene con sal antes de ejecutar un ciclo.

Esto evitará que los granos de sal o agua salada que se haya derramado permanezcan en el fondo de la máquina por un período de tiempo que pueda causar corrosión.

Siga los pasos a continuación para agregar sal lavavajillas:

1. Retire la cesta inferior y desatornille la tapa del depósito.

2. Coloque el extremo del embudo (suministrado) en el orificio y vierta aproximadamente 1,5 kg de sal de lavavajillas.

3. Llene el contenedor de sal hasta su límite máximo con agua. Es normal que salga una pequeña cantidad de agua del contenedor de sal.

4. Después de llenar el recipiente, vuelva a atornillar la tapa.

5. La luz de advertencia de sal dejará de estar después de que el contenedor de sal se haya llenado con sal.

6. Inmediatamente después de llenar la sal en el contenedor de sal, se debe iniciar un programa de lavado (sugerimos usar un programa corto). De lo contrario, el sistema de filtro, la bomba u otras partes importantes de la máquina pueden dañarse con agua salada. Esto está fuera de garantía.

NOTE:

- El contenedor de sal solo debe rellenarse cuando la luz de advertencia de sal en el panel de control se enciende.

- Dependiendo de qué tan bien se disuelva la sal, la luz de advertencia de sal aún puede estar encendida aunque el contenedor de sal esté lleno.

- Si no hay luz de advertencia de sal en el panel de control (para algunos modelos), puede estimar cuándo se debe llenar la sal en el suavizador por los ciclos que ha funcionado el lavavajillas.

- Si la sal se ha derramado, ejecuta un prelavado o un programa rápido para eliminarla.

Consejos

Ajustar la bandeja superior

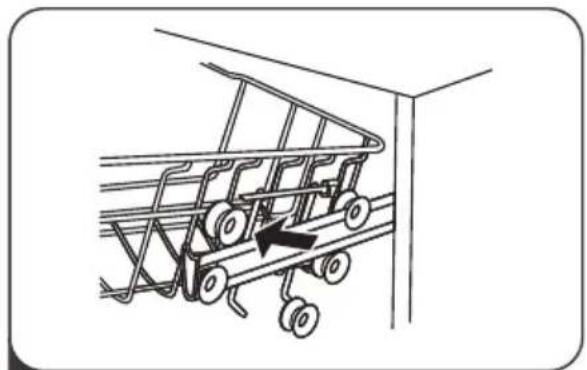

Tipo 1:

La altura de la canasta superior se puede ajustar fácilmente para acomodar platos más altos en la canasta superior o inferior.

Para ajustar la altura del estante superior, siga estos pasos:

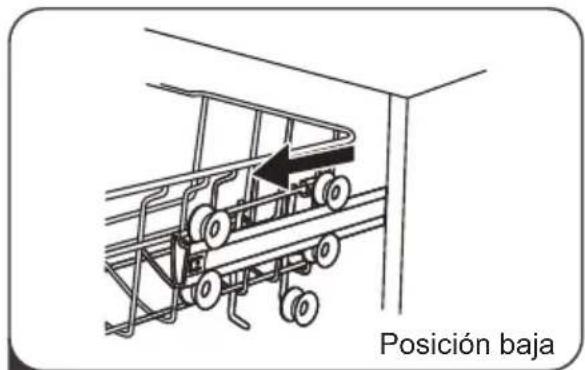

Posición baja

1
Saca la canasta superior.

3
Vuelva a colocar la canasta superior en los rodillos superiores o inferiores.

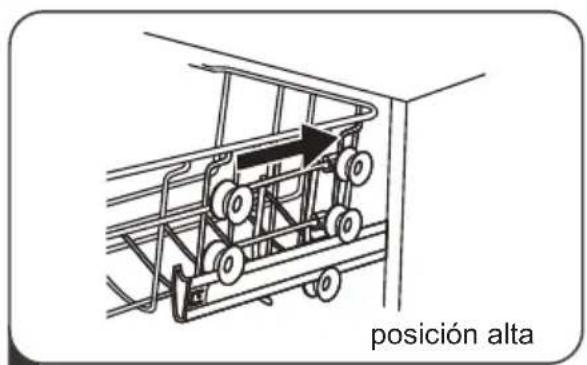

posición alta

4
Empuje la canasta superior.

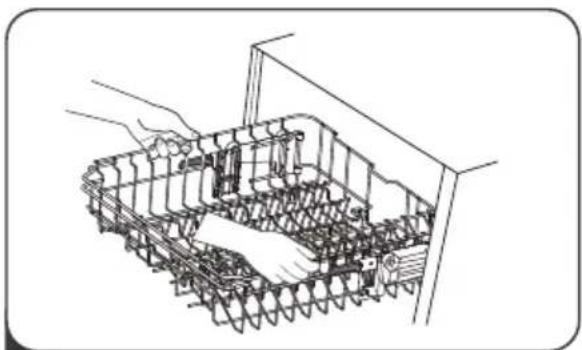

Tipo 2:

1
Para elevar la parrilla a la posición superior, levante la parrilla hasta que ambos lados estén a la misma altura. El estante se asegurará en su lugar.

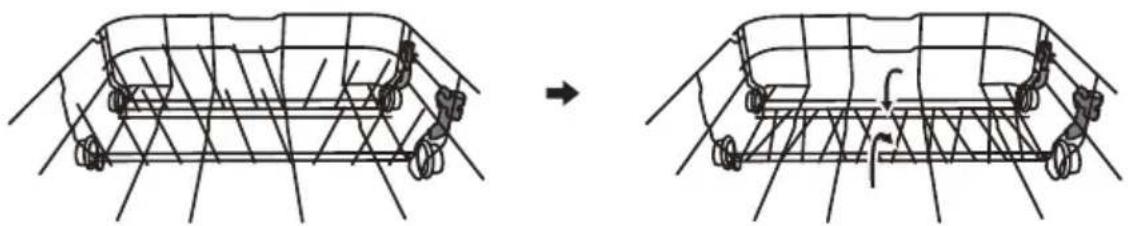

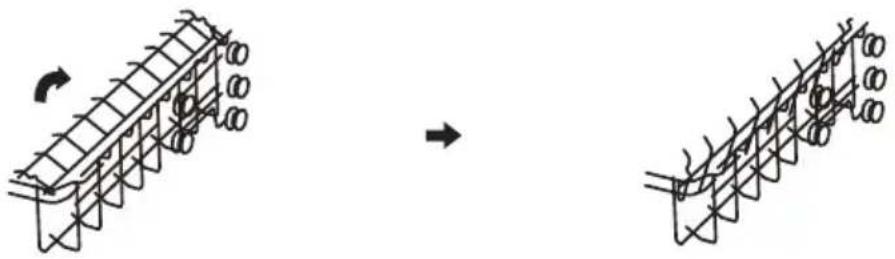

Plegando los estantes de las tazas

Para dejar espacio para los artículos más altos, suba la rejilla de la taza hacia arriba. También puede quitarlo cuando no se requiera su uso.

Los picos se usan para sostener platos y un plato. Se pueden bajar para hacer más espacio para artículos grandes.

elevar hacia arriba doblar hacia atrás

La puerta y el sello de la puerta

Limpie los sellos de la puerta regularmente con un paño suave y húmedo para eliminar los depósitos de alimentos. Cuando se carga el lavavajillas, los residuos de comida y bebida pueden gotear en los lados de la puerta del lavavajillas. Estas superficies están fuera del gabinete de lavado y no se accede por el agua desde los brazos de rociado. Cualquier depósito debe limpiarse antes de que se cierre la puerta.

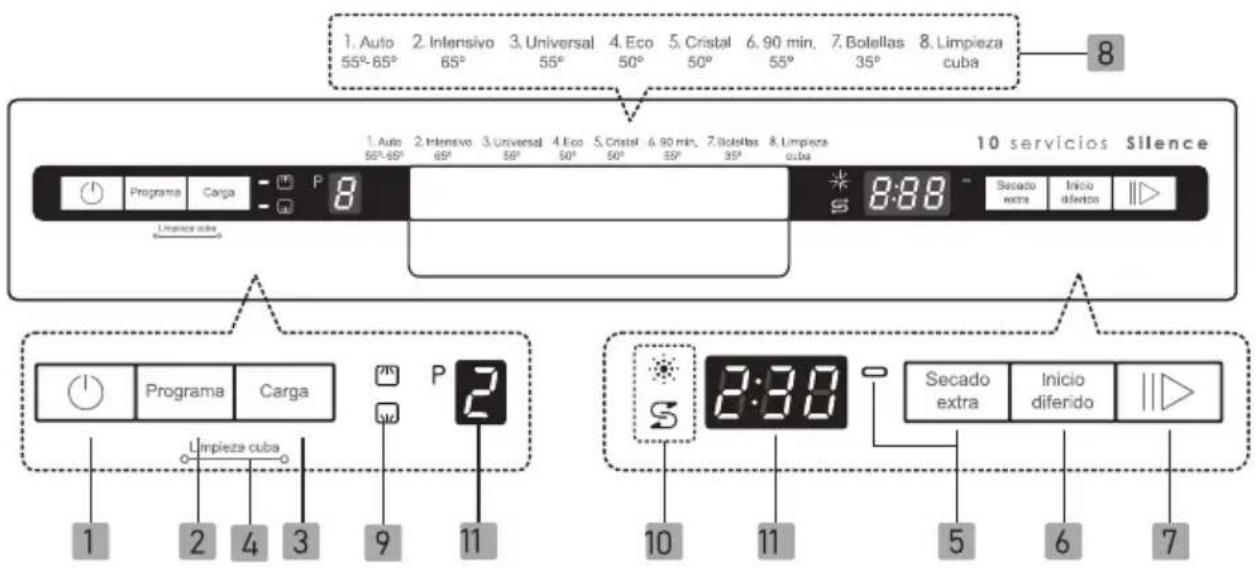

Panel de control

El panel de control debe limpiarse SOLAMENTE con un paño suave y húmedo.

ADVERTENCIA

• Para evitar la penetración de agua en la cerradura de la puerta y los componentes eléctricos, no use un limpiador en aerosol de ningún tipo.
• Nunca use limpiadores abrasivos o estropajos en las superficies externas porque pueden rayar el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

Cuidados internos

Sistema de filtros

El sistema de filtrado en la base del armario de lavado retiene residuos gruesos del ciclo de lavado. Los residuos gruesos recogidos pueden hacer que los filtros se obstruyan. Compruebe el estado de los filtros con regularidad y límpielos, si es necesario, con agua corriente. Siga los pasos a continuación para limpiar los filtros en el gabinete de lavado.

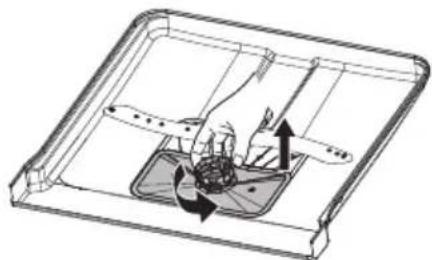

NOTA

Las imágenes son solo para referencia, diferentes modelos del sistema de filtrado y los brazos rociadores pueden ser diferentes.

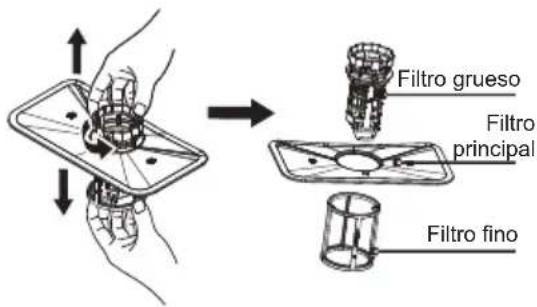

1 Sostenga el filtro grueso y gírelo en sentido antihorario para desbloquear el filtro. Levante el filtro hacia arriba y fuera del lavavajillas.

Filtro grueso Filtro principal Filtro fino

2 El filtro fino se puede sacar de la parte inferior del conjunto del filtro. El filtro grueso se puede separar del filtro principal apretando suavemente las pestañas en la parte superior y tirando de él.

3 Los restos de alimentos más grandes se pueden limpiar enjuagando el filtro con agua corriente.

Para una limpieza más completa, use un cepillo de limpieza suave.

4 Vuelva a armar los filtros en el orden inverso al del desmontaje, vuelva a colocar el inserto del filtro y gírelo en el sentido de las agujas del reloj hasta la flecha de cierre.

ADVERTENCIA

• No apriete demasiado los filtros. Vuelva a colocar los filtros en secuencia de forma segura, de lo contrario podría entrar suciedad gruesa en el sistema y causar un bloqueo.
• NUNCA use el lavavajillas sin filtros en su lugar. El reemplazo incorrecto del filtro puede reducir el nivel de rendimiento del electrodoméstico y dañar los platos y utensilios.

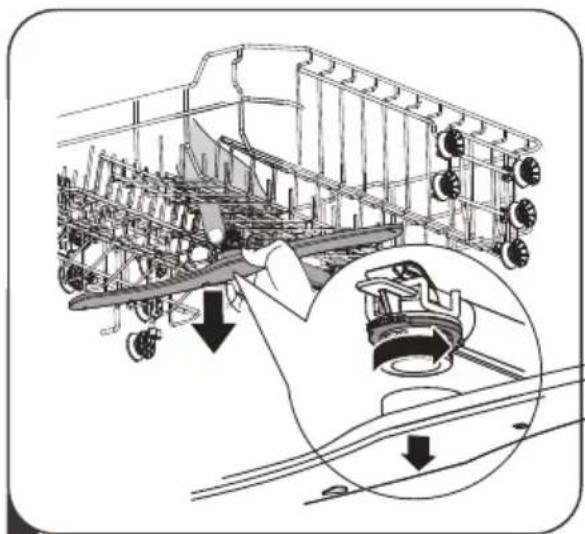

Brazos pulverizadores

Es necesario limpiar los brazos de rociado regularmente para productos químicos de agua dura que obstruirán los chorros y los cojinetes del brazo rociador.

Para limpiar los brazos rociadores, siga las instrucciones a continuación:

Para quitar el brazo rociador superior, sostenga la tuerca en el centro de la rueda y gire el brazo rociador en el sentido contrario a las agujas del reloj para quitarlo.

2 Para quitar el brazo rociador inferior, saque el brazo rociador hacia arriba.

3 Lave los brazos en agua jabonosa y tibia y use un cepillo suave para limpiar los chorros. Reemplácelos después de enjuagarlos completamente.

Cuidados para el lavavajillas

Precaución de helada

tome medidas de protección contra heladas en el lavavajillas en invierno. Todos los ciclos posteriores al lavado operan de la siguiente manera:

1. Corte la corriente eléctrica al lavavajillas en la fuente de suministro.
2. Cierre el suministro de agua y desconecte el tubo de entrada de agua de la válvula de agua.
3. Drene el agua de la tubería de entrada y la válvula de agua. (Usa una sartén para juntar el agua)
4. Vuelva a conectar el tubo de entrada de agua a la válvula de agua.
5. Retire el filtro en el fondo de la bañera y use una esponja para absorber el agua en el sumidero.

Después de cada lavado

Después de cada lavado, cierre el suministro de agua al aparato y deje la puerta ligeramente abierta para que la humedad y los olores no queden atrapados en el interior.

Retire el enchufe

Antes de limpiar o realizar tareas de mantenimiento, siempre quite el enchufe del zócalo.

Sin disolventes ni limpieza abrasiva

Para limpiar el exterior y las piezas de goma del lavavajillas, no use disolventes ni productos de limpieza abrasivos. Solo use un paño con agua tibia y jabón.

Para eliminar manchas o manchas de la superficie del interior, use un paño humedecido con agua y un poco de vinagre o un producto de limpieza hecho específicamente para lavavajillas.

Cuando no está en uso durante mucho tiempo

Se recomienda que ejecute un ciclo de lavado con el lavavajillas vacío y luego retire el enchufe de la toma, apague el suministro de agua y deje la puerta del aparato ligeramente abierta. Esto ayudará a que los sellos de la puerta duren más y evite que se formen olores dentro del artefacto.

Mover el aparato

Si el electrodoméstico debe moverse, intente mantenerlo en posición vertical. Si es absolutamente necesario, puede colocarse de espaldas.

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte la energía eléctrica antes de instalar el lavavajillas. De lo contrario, podría producirse la muerte o una descarga eléctrica.

Atención

La instalación de las tuberías y equipos eléctricos debe ser realizada por profesionales.

, Acerca de la conexión de alimentación

ADVERTENCIA

Por seguridad personal:

• No use un cable de extensión o un enchufe adaptador con este electrodoméstico.
• Bajo ninguna circunstancia, corte o retire la conexión a tierra del cable de alimentación.

Requisitos eléctricos

Consulte la etiqueta de clasificación para conocer el voltaje nominal y conecte el lavavajillas a la fuente de alimentación adecuada. Utilice el fusible 10A / 13A / 16A requerido, fusible de retardo o disyuntor recomendado y proporcione un circuito separado que sirva solo a este electrodoméstico.

Conexión eléctrica

Asegúrese de que el voltaje y la frecuencia de la corriente correspondan a los de la placa de características. Solo inserte el enchufe en una toma de corriente que esté conectada a tierra correctamente. Si la toma eléctrica a la que debe conectarse el aparato no es apropiada para el enchufe, reemplace el enchufe, en lugar de usar un adaptador o similar, ya que podrían causar sobrecalentamiento y quemaduras.

Asegúrese de que exista una correcta conexión a tierra antes del uso

Abastecimiento de agua y drenaje

Conexión de agua fría

Conecte la manguera de suministro de agua fría a un conector roscado de 3/4 (pulgadas) y asegúrese de que esté bien sujeta en su lugar.

Si las tuberías de agua son nuevas o no se han utilizado durante un período prolongado de tiempo, deje correr el agua para asegurarse de que el agua esté limpia. Esta precaución es necesaria para evitar el riesgo de que la entrada de agua se bloquee y dañe el aparato.

manguera de suministro de seguridad

Acerca de la manguera de suministro de seguridad

La manguera de suministro de seguridad consiste en las paredes dobles. El sistema de la manguera garantiza su intervención bloqueando el flujo de agua en caso de que se rompa la manguera de suministro y cuando el espacio de aire entre la manguera de suministro y la manguera corrugada exterior esté lleno de agua.

ADVERTENCIA

Una manguera que se conecta al fregadero puede explotar si está instalada en la misma línea de agua que el lavavajillas. Si su fregadero tiene uno, se recomienda desconectar la manguera y tapar el orificio.

Cómo conectar la manguera de suministro de seguridad

1. Tire de las mangueras de suministro de seguridad completamente fuera del compartimiento de almacenamiento ubicado en la parte posterior del lavavajillas.
2. Ajuste los tornillos de la manguera de suministro de seguridad al grifo con rosca de 3/4 pulg.
3. Encienda completamente el agua antes de encender el lavavajillas.

Cómo desconectar la manguera de suministro de seguri

1. Apaga el agua.
2. Desenrosque la manguera de suministro de seguridad del grifo.

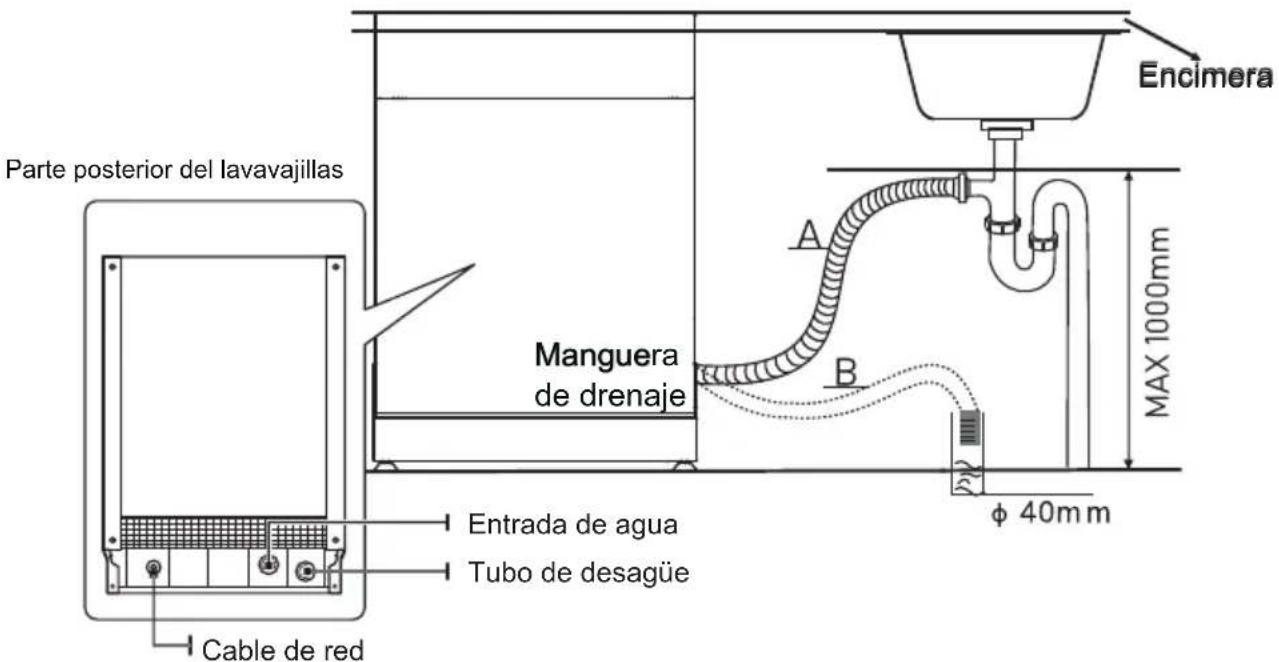

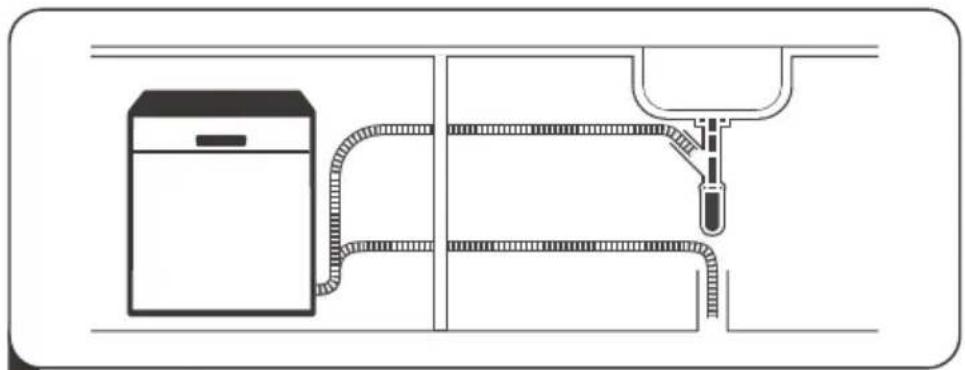

Conexión de las mangueras de drena

Inserta la manguera de drenaje en un tubo de drenaje con un diámetro mínimo de 4 cm o déjalo entrar al fregadero, asegurándote de evitar doblarlo o engarzarlo. La altura del tubo de drenaje debe ser inferior a 1000 mm. El extremo libre de la manguera no debe sumergirse en agua para evitar el retroceso del mismo.

⚠️ Fije con seguridad la manguera de drenaje en la posición A o en la posición B

Encimera Parte posterior del lavavajillas Manguera de drenaje A B MAX 1000mm Entrada de agua Tubo de desagüe Cable de red φ 40mm

Cómo drenar el exceso de agua de las mangueras

Si el fregadero está 1000 más alto desde el suelo, el exceso de agua en las mangueras no se puede drenar directamente en el fregadero. Será necesario drenar el exceso de agua de las mangueras en un recipiente o recipiente adecuado que se mantenga afuera y más bajo que el fregadero.

Salida de agua

Conecte la manguera de drenaje de agua. La manguera de drenaje debe estar correctamente instalada para evitar fugas de agua. Asegúrese de que la manguera de drenaje de agua no esté doblada ni aplastada.

Manguera de extensión

Si necesita una extensión de manguera de drenaje, asegúrese de usar una manguera de drenaje similar.

No debe superar los 4 metros; de lo contrario, el efecto de limpieza del lavavajillas podría ser reducido

Conexión de sifón

La conexión de desechos debe estar a una altura inferior a 100 cm (máximo) desde el fondo del plato. La manguera de drenaje de agua debe ser fija.

Coloque el dispositivo

Coloque el aparato en la ubicación deseada. La parte posterior debe descansar contra la pared detrás de ella y los lados, a lo largo de los gabinetes o paredes adyacentes. El lavavajillas está equipado con un suministro de agua y mangueras de drenaje que se pueden colocar a la derecha o a la izquierda para facilitar la instalación.

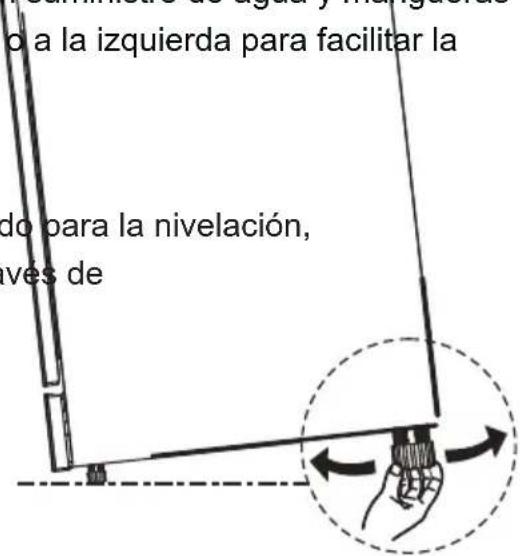

Nivelación del dispositivo

Una vez que el electrodoméstico estáposicionado para la nivelación, la altura del lavavajillas puede ser alterada a través de ajuste del nivel de atornillado de los pies.

NOTA:

Aplicar solo al lavaplatos independiente.

o a la izquierda para facilitar la do para la nivelación, vés de

Instalación libre

Type 1

Montaje entre gabinetes existentes

La altura del lavavajillas, 845 mm, se ha diseñado para permitir que la máquina se instale entre gabinetes existentes de la misma altura en cocinas modernas instaladas. Los pies se pueden ajustar para alcanzar la altura correcta.

La parte superior laminada de la máquina no requiere ningún cuidado especial, ya que es resistente al calor, a prueba de arañazos y a prueba de manchas.

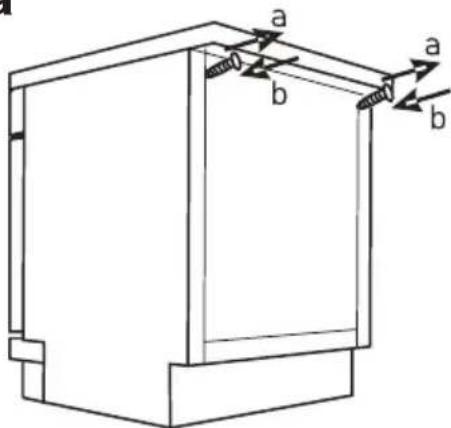

Debajo del trabajo existente arriba

(cuando se ajusta debajo de un tablero de trabajo) En la mayoría de las cocinas modernas instaladas, solo hay una sola encimera debajo de la cual se instalan armarios y electrodomésticos. En este caso, quite la parte superior de trabajo del lavavajillas desenroscando los tornillos debajo del borde posterior de la parte superior (a).

a b a b

Atención

Después de retirar la parte superior de la pieza de trabajo, los tornillos DEBEN volver a atornillarse debajo del borde posterior de la parte superior (b).

La altura se reducirá a 815 mm, según lo previsto por el Reglamento Internacional (ISO) y el lavavajillas se ajustará perfectamente debajo de la cocina.

Instalación incorporada (para el modelo integrado)

Paso 1. Seleccionar la mejor ubicación para el lavavajillas

La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y drenaje existentes y del cable de alimentación.

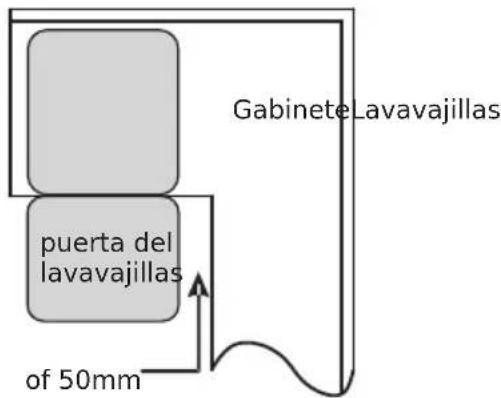

Ilustraciones de las dimensiones del gabinete y la posición de instalación del lavavajillas.

1. Menos de 5 mm entre la parte superior del lavavajillas y el gabinete y la puerta exterior alineado al gabinete.

90° El é ctrico, drenaje el é ctrico y suministro de agua y suministro de agua entradas del í nea 820mm 580mm 90° Espacio entre el fondo del armario y el fondo del piso 600 mm (para el modelo de 60 cm) 450 mm (para el modelo de 45 cm)

1. Si el lavavajillas está atascado en la esquina del gabinete, debe haber algo de espacio cuando se abra la puerta.

Gabinete Lavavajillas puerta del lavavajillas of 50mm

NOTA:

Dependiendo de dónde se encuentre su toma de corriente, es posible que tenga que hacer un agujero en el lado opuesto del armario.

CONSEJOS PARA SOLUCIONAR PROBLEMAS

Antes de llamar al servicio técnico

Revisar los cuadros en las páginas siguientes puede evitarle llamar para obtener servicio.

Problema Causa posible Qué hacer?
El lavavajillas no se inicia	Fusible quemado, o cortocircuito	Reemplace el fusible o reinicie el disyuntor. Retire cualquier otro electrodoméstico que comparta el mismo circuito con el lavavajillas.
	La fuente de alimentación no está encendida.	Asegúrese de que el lavavajillas esté encendido y que la puerta esté bien cerrada. Asegúrese de que el cable de alimentación esté enchufado correctamente en la toma de corriente.
	La presión del agua es baja	Verifique que el suministro de agua esté conectado correctamente y que el agua esté encendida.
	La puerta del lavavajillas no está bien cerrada.	Asegúrese de cerrar la puerta correctamente y engancharla.
Agua no bombeada desde el lavavajillas	Manguera de drenaje retorcida o atrapada.	Verifique la manguera de drenaje.
	Filtro obstruido	Compruebe el filtro grueso.
	Fregadero de cocina atascado.	Verifique el fregadero de la cocina para asegurarse de que esté drenando bien. Si el problema es que el fregadero de la cocina no está drenando, es posible que necesite un plomero en lugar de un técnico para lavaplatos.
Pompas de jabón Detergente incorrecto		Use solo el detergente especial para lavavajillas para evitar espuma. Si esto ocurre, abra el lavavajillas y permita que la espuma se evapore. Agregue 1 galón de agua fría al fondo del lavavajillas. Cierre la puerta del lavavajillas, luego seleccione cualquier ciclo. Inicialmente, el lavavajillas drenará el agua. Abra la puerta después de que la etapa de drenaje esté completa y verifique si la espuma ha desaparecido. Repita si es necesario.
	Ayuda de enjuague derramada.	Limpie siempre los derrames de abrillantador inmediatamente.
Interior manchado	Se puede haber usado detergente con colorante.	Asegúrese de que el detergente no tenga colorante.
Película blanca en la superficie interior	Minerales de agua dura	Para limpiar el interior, use una esponja húmeda con detergente para lavavajillas y use guantes de goma. Nunca use ningún otro limpiador que no sea detergente para lavavajillas, de lo contrario, puede causar espuma o espuma.
Hay manchas de óxido en los cubiertos	Los artículos afectados no son resistentes a la corrosión.	Evite lavar artículos que no sean resistentes a la corrosión en el lavavajillas.
	No se ejecutó un programa después de agregar la sal de lavavajillas. Los rastros de sal han entrado en el ciclo de lavado.	Siempre ejecute un programa de lavado sin vajilla después de agregar sal. No seleccione la función Turbo (si está presente).
	La tapa está suelta.	Verifique que la tapa del descalcificador esté segura.
Ruido de algo golpeando en el lavavajillas	Un brazo rociador está golpeando contra un artículo en una cesta	Interrumpa el programa y reorganice los elementos que obstruyen el brazo rociador.
Ruido en el lavavajillas	Los artículos de vajilla están sueltos en el lavavajillas.	Interrumpa el programa y reorganice los elementos de la vajilla.
Ruido de algo golpeando en las tuberías de agua	Esto puede ser causado por la instalación en el sitio o por la sección transversal de la tubería.	Esto no tiene influencia en la función del lavavajillas. En caso de duda, contacte a un plomero calificado.
Los platos no están limpios	Los platos no se cargaron correctamente.	Vea las notas en "Carga y descarga de su lavavajillas".
	El programa no fue lo suficientemente eficaz.	Seleccione un programa más intensivo.
Los platos no están limpios	No se dispensó suficiente detergente.	Use más detergente o cambie su detergente.
	Los artículos están bloqueando el movimiento de los brazos rociadores.	Reorganice los elementos para que la pulverización pueda girar libremente.
	La combinación del filtro no está limpio o no está correctamente colocado en la base del gabinete de lavado. Esto puede causar que los chorros del brazo rociador se bloqueen.	Limpie y / o ajuste el filtro correctamente. Limpie los chorros del brazo rociador.
Nubosidad en cristalería.	Combinación de agua blanda y demasiado detergente.	Use menos detergente si tiene agua blanda y seleccione un ciclo más corto para lavar el material de vidrio y limpiarlo.
Aparecen manchas blancas en platos y vasos.	El área de agua dura puede causar depósitos de cal.	Agregue más detergente.
Marcas negras o grises en los platos	Utensilios de aluminio se han frotado contra los platos	Use un limpiador abrasivo suave para eliminar esas marcas.
El detergente se dejó en el dispensador	Los platos bloquean el dispensador de detergente	Recargar los platos adecuadamente
Los platos no están limpios	Carga incorrecta Cargue el lavavajillas como se sugiere en las instrucciones.
	Los platos se eliminan demasiado pronto	No vacíe su lavavajillas inmediatamente después del lavado. Abra la puerta ligeramente para que salga el vapor. Saque los platos hasta que la temperatura interior sea segura para tocar. Descargue primero la cesta inferior para evitar que caiga agua de la cesta superior.
Problema	Posible causa Qué hacer?
Los platos no están limpios	El programa equivocado ha sido seleccionado.	Con un programa corto, la temperatura de lavado es menor, disminuyendo el rendimiento de limpieza. Elija un programa con un largo tiempo de lavado.
	Uso de cubiertos con un recubrimiento de baja calidad.	El drenaje de agua es más difícil con estos artículos. Cubiertos o platos de este tipo no son adecuados para lavar en el lavavajillas.

ADVERTENCIA

La auto reparación o la reparación por personas ajenas al servicio técnico oficial puede causar riesgos para su seguridad y conlleva la pérdida de garantía.

- Disponibilidad de recambios

• Siete años después de la puesta en el mercado de la última unidad del modelo: Motor, bomba de circulación y drenaje, calentadores y elementos calefactores, incluidos bombas de calor (por separado o agrupadas), tuberías y equipos relacionados, incluidos todas las mangueras, válvulas, filtros y topes de agua, partes estructurales e interiores relacionadas con conjuntos de puertas (por separado o agrupados), placas de circuito impreso, pantallas, presostatos, termostatos y sensores, software y firmware incluido el software de reinicio.
• Diez años después de la puesta en el mercado de la última unidad del modelo: Bisagras y gomas de puerta, otras gomas, brazos rociadores, filtros de drenaje, rejillas interiores y periféricos de plástico como cestas y tapas.

CARGANDO CESTOS DE

ACUERDO CONN60436:

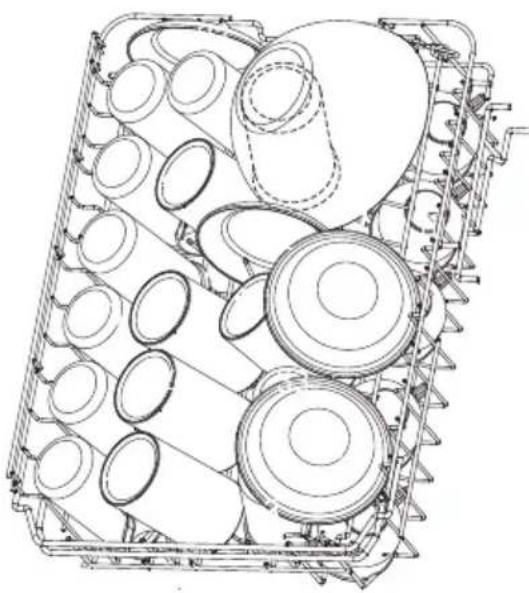

1. cesta superior:

Number	Item
1	tazas
2	platillos
3	vasos
4	taza mediana
5	tazon de postre
6	bol de vidrio

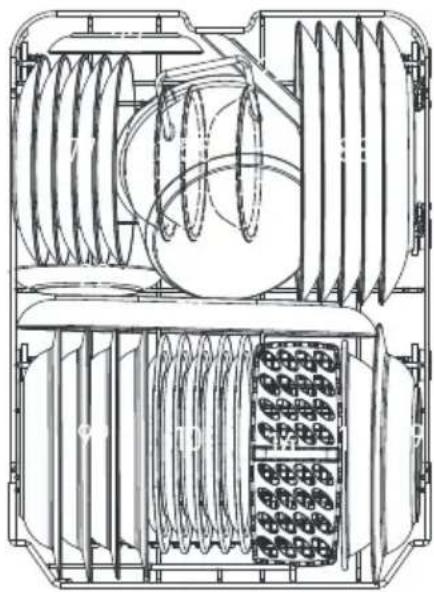

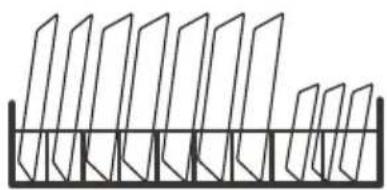

2. Cesta inferior:

Number	Item
7	platos de postre
8	platos de comida
9	platos de sopa
10	platos de postre de melamina
11	cuenco de melamina
12	olla de horno
13	olla pequeña
14	cesto de cubiertos

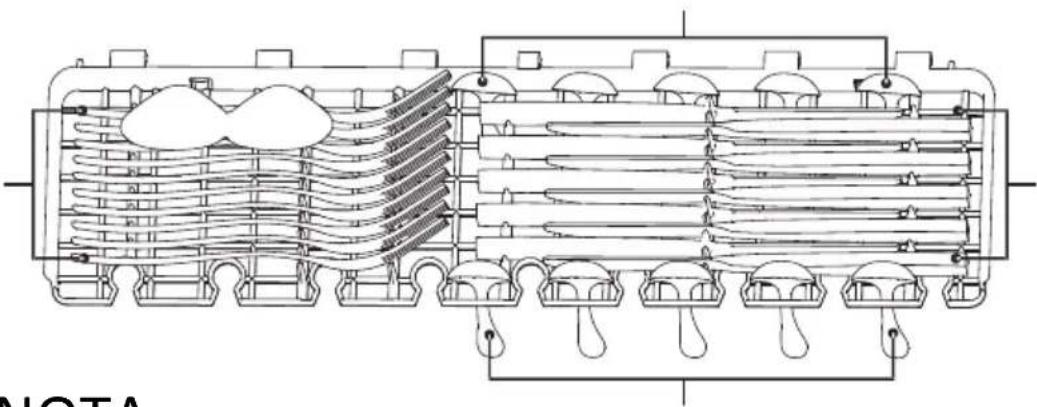

3. Tercera bandeja:

Por favor, coloque los objetos planos ligeros en el estante.

El peso total es inferior a 1,5 kg.

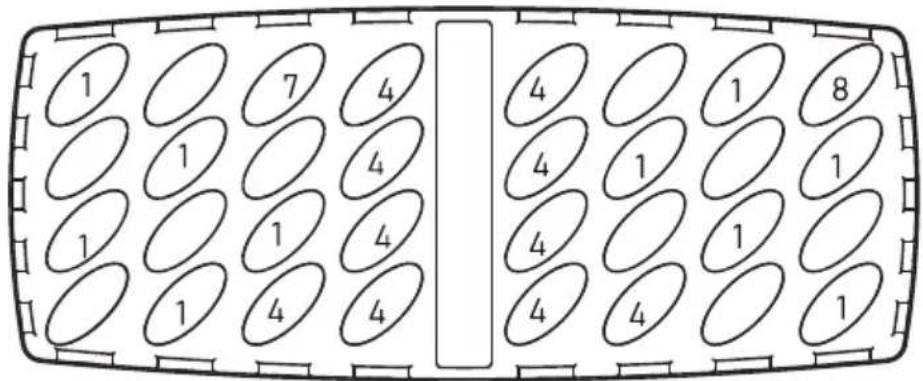

4. Cesto de cubiertos → IN

1 7 4 1 1 4 1 1 4 1 4 4 4 1 8 4 1 1 4 4 4 4 4 1

1 2 3 4 5 6 7 8

Información para pruebas de

comparabilidad según EN 60436

Capacidad: 10 ajustes de posición

Posición superior de la cesta: posición

inferior Programa: ECO Configuración

del abrillantador: Max

suavizante: H3

Número	Item
1	Cuchara de sopa
2	Tenedor
3	Cochillo
4	Cuchara de café
5	Cuchara de postre
6	Cuchara de servir
7	Tenedor de servir
8	Cuchara de salsa

ÍNDICE

01

4 USO DEL LAVAVAJILLAS
4 Panel de control
7 Suavizante para el agua
8 Preparación e introducción de la vajilla
Funcionamiento del abrillantador y el detergente

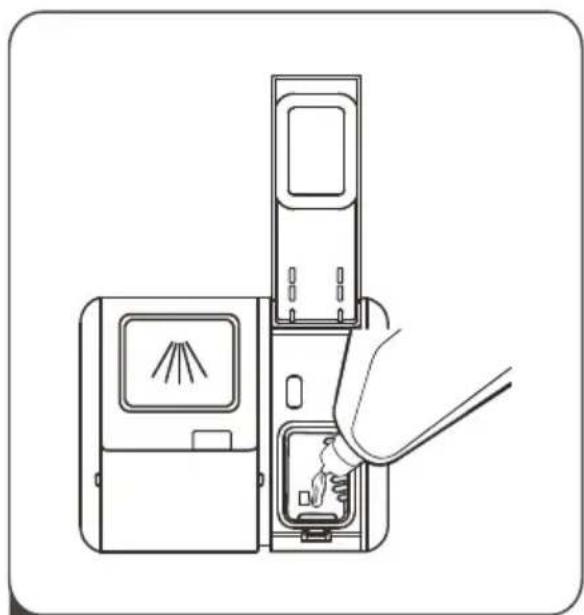

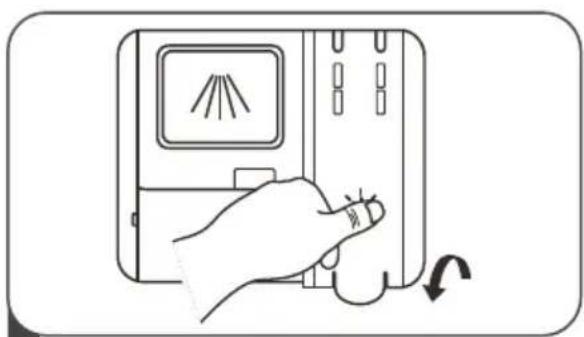

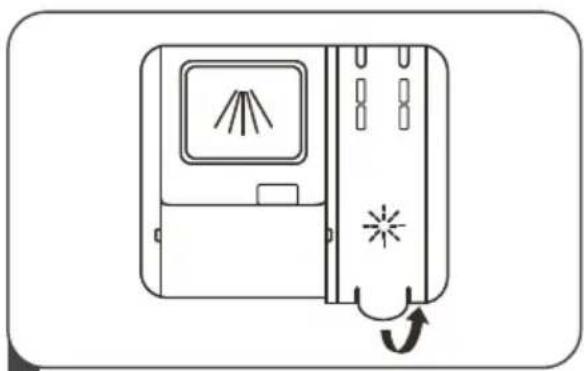

12 Llenado del depósito de abrillantador

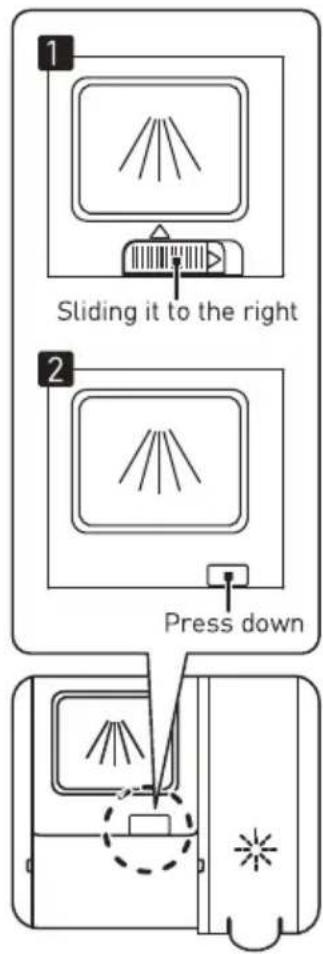

13 Llenado del dispensador de detergente

02

14 PROGRAMAR EL LAVAVAJILLAS

Tabla de ciclos de lavado

Puesta en marcha del ciclo de lavado

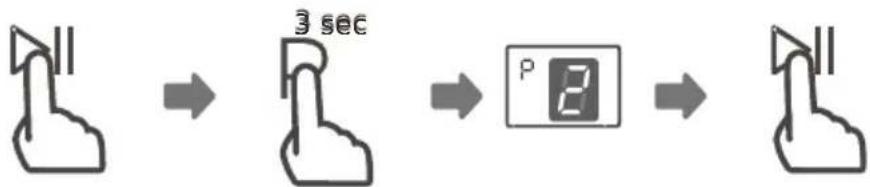

Cambiar el programa a mitad del ciclo

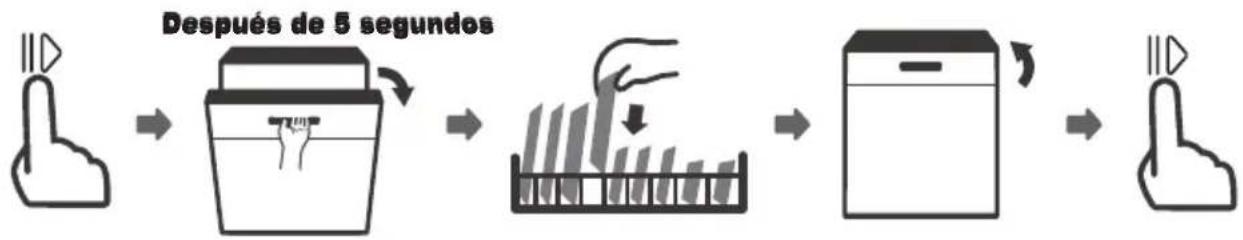

¿Ha olvidado meter algo?

Apertura automatica

03

17 CÓDIGOS DE ERROR

04

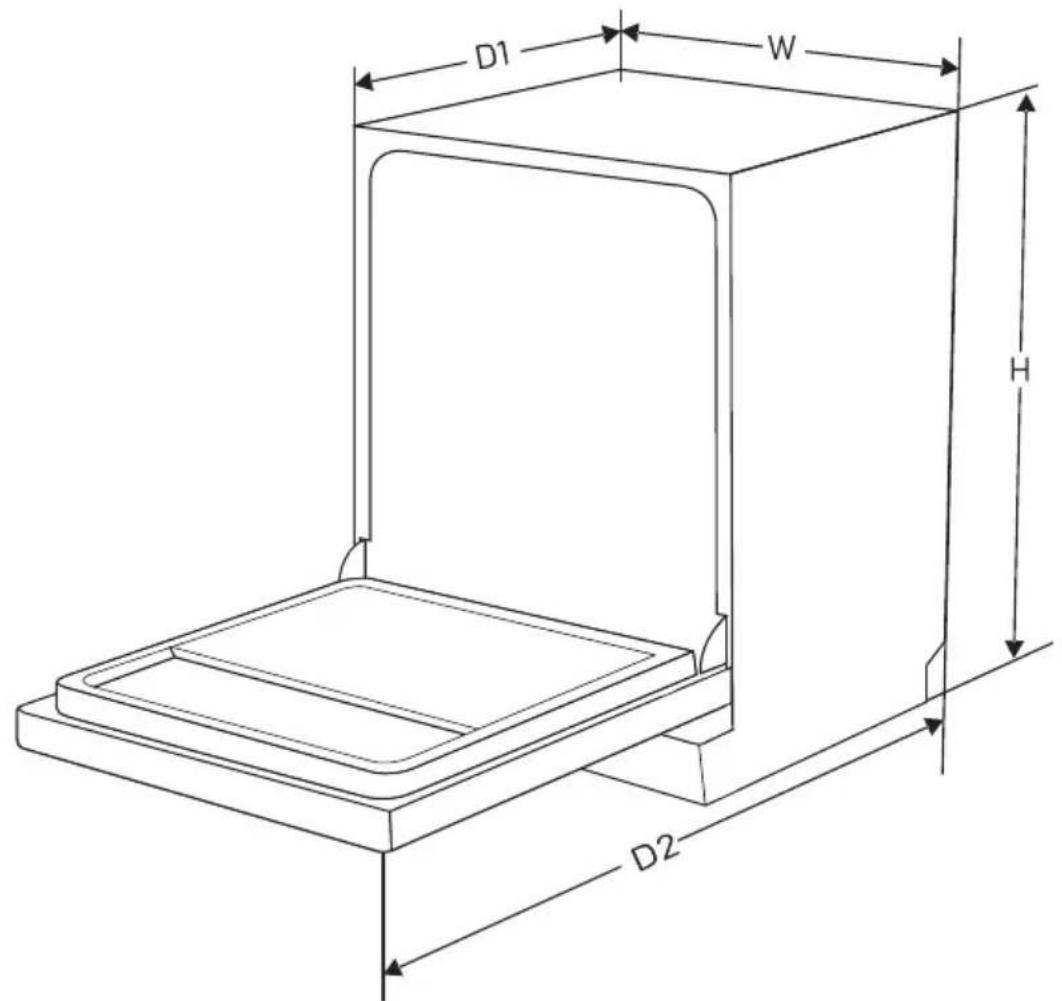

INFORMACIÓN TÉCNICA

NOTA:

• Si no puede solucionar algún problema, pida ayuda a un técnico profesional.
• El fabricante, siguiendo su política de desarrollo y actualización constantes del producto, podría hacer modificaciones sin previo aviso.
• Si lo pierde o se queda obsoleto, puede solicitar un manual de usuario nuevo al fabricante o al vendedor.

GUÍA RÁPIDA

Lea el contenido correspondiente del manual de instrucciones para conocer el funcionamiento en mayor detalle.

1 Instalación del lavavajillas

(Consulte la Sección 5 "INSTRUCCIONES DE INSTALACIÓN" en el APARTADO I: Versión genérica).

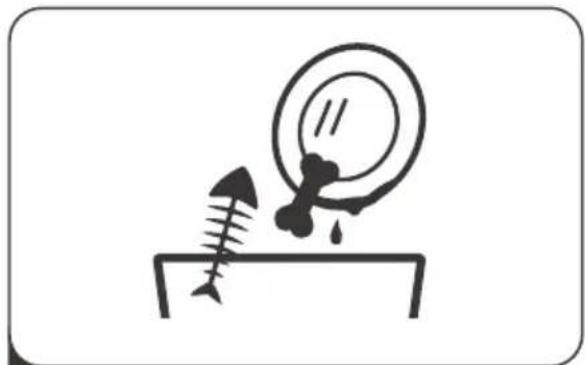

2 Retirar la suciedad más visible de los cubiertos

5 Seleccionar un programa y poner en marcha el lavavajillas

USO DEL LAVAVAJILLAS

Panel de control

1. Auto 55°-65° 2. Intensivo 65° 3. Universal 55° 4. Eco 50° 5. Cristal 50° 6. 90 min. 55° 7. Botellas 35° 8. Limpieza cuba 8 10 servicios Silence Programa Carga P 8 S 8:88 - Secado extra Inicio diferido || Limpieza cuba Programa Carga P 2 Limpieza cuba 1 2 4 3 9 11 10 11 Secado extra Inicio diferido || 5 6 7

Funcionamiento (Botón)

1 Potencia	Pulse este botón para encender el lavavajillas, la pantalla se encenderá.
2 Programa	Seleccione el programa de lavado adecuado y el indicador del programa seleccionado se iluminará.
3 Carga	Presione el botón para seleccionar un lavado para la cesta superior, o la cesta inferior, o ambas cestas.
4 Limpieza cuba	Presione y mantenga presionados los botones Programa y Alt durante 3 segundos para activar el programa de autolimpieza. La pantalla muestra "Cln".
5 Secado extra	Para secar la vajilla en mayor profundidad. (Solamente se pude usar con los programas Intensivo, Normal, ECO, Vidrio, 90 min)
6 Inicio diferido	Pulse este botón para programar las horas de retardo para el lavado. Puede retardar el inicio del lavado hasta 24 horas. Si pulsa una sola vez el botón, el lavado comenzará en una hora.
7 Inicio / Pausa	Para iniciar el programa de lavado seleccionado o hacer una pausa mientras el lavavajillas está funcionando.

Funcionamiento (Botón)

Indicador de programa	1. Auto AutoEste programa se ajusta automáticamente según la turbidez del agua. Es adecuado para todo tipo de vajilla.
	2. Intensivo IntensivoArtículos muy sucios, incluyendo ollas y sartenes. Con comida seca pegada.
	3. UniversalUniversalPara elementos con una suciedad normal, como ollas, platos, vasos y sartenes ligeramente sucias.
	4. Eco ECOEs el programa estándar adecuado para cargas con una suciedad normal, como ollas, platos, vasos y sartenes ligeramente sucias.
	5. Cristal CristalPara tazas y vasos ligeramente sucios.
	6. 90 min. 90 MinPara cargas con una suciedad normal que deben lavarse rápidamente.
	7. Botellas BotellasPara cargas ligeramente sucias, como vasos, cristalería y porcelana fina.
	8. Limpieza Limpieza cubaPara la limpieza del lavavajillas en sí.

Funcionamiento (Botón)

9 Indicador de Alt		Solo cesta superiorCuando seleccionas Superior, solo se lavarán los platos en el estante superior. El sistema de pulverización de la cesta inferior no funcionará.
		Solo cesta inferiorCuando seleccionas Inferior, solo se lavarán los platos en el estante inferior. El sistema de pulverización de la cesta superior no funcionará
10 Indicador de advertencia		AbrillantadorSi se enciende el indicador “ ✉”, significa que queda poco abrillantador y debe rellenarse el depósito.
		SalSi se enciende el indicador “ ⇌”, significa que queda poca sal y debe rellenarse el depósito.
11 Pantalla		Para mostrar el programa que ha elegido.
		Para mostrar el tiempo restante, el tiempo de retardo, códigos de error, etc.

Suavizante para el agua

El suavizante para el agua se debe seleccionar manualmente, con el selector de la dureza del agua.

El suavizante para el agua se ha diseñado para eliminar las sales y los minerales del agua, que pudieran tener un efecto negativo en el funcionamiento del aparato.

Cuantos más minerales contiene, más dura es el agua.

El suavizante debe ajustarse conforme a la dureza del agua de su zona.

Su empresa de aguas local podrá asesorarle sobre la dureza del agua de su zona.

Ajuste del consumo de sal

El lavavajillas ha sido diseñado para permitir el ajuste en la cantidad de sal consumida basándose en la dureza del agua utilizada. La intención es optimizar y adaptar el nivel de consumo de sal.

Siga estos pasos para ajustar el consumo de sal

1. Cierra la puerta y encendido del aparato;
2. Pulse el botón de Programa durante más de 5 segundos para iniciar el modelo de ajuste del suavizante del agua en los 60 segundos siguientes al encendido del aparato;
3. Pulse el botón de Programa para seleccionar el ajuste adecuado dependiendo de su entorno local, los ajustes cambiarán en la secuencia siguiente: H1->H2->H3->H4->H5->H6;
4. Pulse el botón de Potencia para finalizar el modelo de configuración.

DUREZA DEL AGUA				Nivel del ablandador del agua	La regeneración se produce cada X secuencias del programa1)	Consumo de sal(gramno/ciclo)
·dH alemán	·fH francés	·Clarke británico	Mmol/l
0 - 5 0	- 900 96	0 - 0,94 H1	Sin-regeneración 01	Sin regeneración	0
6 - 11 1	01-02-027	- 14 - 1,04 - 2,0	H2	10	9
12 - 17	212-13081	5 - 25 - 2,1	H3 5	5 12	12
18 - 22	313-14042	2 - 28 - 3,1	H4 3	3 20	20
23 - 34	414-16062	9 - 29 - 4,1	H5 2	2 30	30
35 - 55	616-19894	3 - 69 - 6,1	9,8 H6	1	60

$$ 1 ^ {\circ} \mathrm{dH} = 1, 2 5 \text { Clarke } = 1, 7 8 \mathrm{H} = 0, 1 7 8 \mathrm{mmol/l} $$

Ajuste de fábrica: H3

1) Cada ciclo con una operación de regeneración consume 2,0 litros de agua adicionales, el consumo de energía aumenta 0,02 kWh y el programa se allarga 4 minutos.

Revise la Sección 3 "Carga de sal en el suavizante" del APARTADO I: Versión genérica, si su lavavajillas no tiene sal.

NOTA:

Si su modelo no lleva suavizante para el agua, puede saltarse esta sección. Suavizante para el agua

La dureza del agua varía de un lugar a otro. Si se utiliza agua dura con el lavavajillas, se formarán depósitos en los platos y demás utensilios.

El aparato está equipado con un suavizante especial, que utiliza un recipiente de sal específicamente diseñado para eliminar la cal y los minerales del agua.

Preparación e introducción de la vajilla

• Cuando compre utensilios, preste atención a que se puedan meter en el lavavajillas.
  En algunos casos particulares, seleccione un programa con la temperatura más baja posible.
  Para evitar daños, no saque los objetos de vidrio ni los cubiertos del lavavajillas inmediatamente después de que finalice el programa.

Para lavar los cubiertos/platos

No son adecuados

• Cubiertos con madera, porcelana abocinada o asas de nácar
- Artículos de plástico que no sean resistentes al calor
• Cubiertos antiguos con piezas pegadas que no sean resistentes a la temperatura
• Cubiertos o platos con piezas unidas
- Artículos de peltre o cobre
Artículos de cristal
- Artículos de acero que se puedan oxidar
- Platos de madera
- Artículos hechos de fibras sintéticas

Presentan ciertas limitaciones

• Algunos tipos de cristal que se puede volver opaco tras una serie de lavados
  Los componentes de plata y aluminio tienden a decolorarse durante el lavado
  Los patrones de vidrio pueden perder desvanecerse si se lavan con frecuencia

Recomendaciones para llenar el lavavajillas

Retire los restos de alimentos de tamaño considerable. Reblandezca los restos de comida quemada de sartenes y ollas. No es necesario aclarar los platos bajo el grifo. Para lograr un mejor rendimiento del lavavajillas, siga estas instrucciones de carga.

(Las características y apariencia de las cestas y el cesto para cubiertos pueden variar dependiendo del modelo).

Coloque los objetos en el lavavajillas de la siguiente forma:

• Elementos como copas, vasos, ollas/sartenes, etc. deben mirar hacia abajo.
• Elementos curvados o con huecos, deben colocarse en posición oblicua para que el agua pueda resbalar por ellos.
• Todos los utensilios han de apilarse de manera segura para que no puedan volcar.
• Todos los utensilios se colocarán de tal forma que los brazos pulverizadores puedan girar libremente durante el lavado.
• Cargue los elementos con cavidades como copas, vasos, ollas, etc. con la apertura hacia abajo para que el agua no pueda acumularse en el recipiente ni en la base.
• Los platos y cubiertos no deben ir uno dentro de otro, ni cubrirse entre sí.
• Para evitar daños, los vasos no deben tocarse entre sí.
• La cesta superior ha sido diseñada para colocar los elementos más delicados y ligeros, como vasos, tazas de café y de té.
• Los cuchillos de hoja larga colocados mirando hacia arriba suponen un riesgo potencial.
• Los elementos largos o afilados como los cuchillos deben colocarse horizontalmente en la cesta superior.
• No sobrecargue el lavavajillas. Es importante para lograr buenos resultados y un consumo energético razonable.

NOTA:

Los elementos muy pequeños no deben lavarse en el lavavajillas, ya que podrían caerse de la cesta con facilidad.

Extracción de la vajilla

Para evitar que el agua gotee desde la cesta superior en la cesta inferior, se recomienda vaciar la cesta inferior en primer lugar, seguida de la cesta superior.

ADVERTENCIA

¡ Lo que saque estará callente! Para evitar daños, no saque los objetos de vidrio ni los cubiertos del lavavajillas hasta unos 15 minutos después de que finalice el programa.

Carga en la cesta superior

La cesta superior ha sido diseñada para los elementos más delicados, como el vidrio, las tazas de café y té y los cazos, así como platos, cuencos pequeños y ollas poco profundas (siempre que no estén demasiado sucias). Coloque los platos y cacerola de modo que no se muevan al aplicarles el chorro de agua.

Carga en la cesta inferior

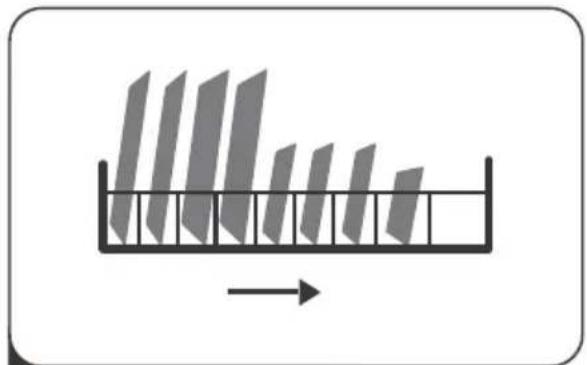

Se recomienda colocar los artículos de mayor tamaño y más difíciles de limpiar en la cesta inferior: ollas, sartenes, tapas, fuentes y cuencos, como se muestra en la figura a continuación. Es preferable colocar las fuentes y las tapas en el lateral de las cestas, para evitar bloquear el giro del brazo pulverizador superior. El diámetro máximo recomendado para los platos delante del dispensador de detergente es de 19 cm, para no obstaculizar su apertura.

Carga del cesto para cubiertos

Los cubiertos deben colocarse en el cesto para cubiertos independiente, separado entre sí y las posiciones adecuadas, y asegurándose de que los utensilios no se rozan, ya que podrían no quedar bien limpios.

ADVERTENCIA

No deje que ningún utensilio sobresalga por la parte inferior.

Deje siempre los utensilios afilados con la punta hacia abajo.

Para lograr un mejor efecto de lavado, cargue las cestas según las instrucciones de carga estándar de la última Sección, APARTADO I: Versión genérica

Funcionamiento del abrillantador y el detergente

El abrillantador se libera durante el aclarado final para evitar que el agua forme gotas sobre los platos, dejando manchas y rastros. También mejora el secado, haciendo que el agua resbale por los platos. El lavavajillas ha sido diseñado para usar abrillantador líquido

ADVERTENCIA

Use solamente un abrillantador de marca para el lavavajillas. Nunca llene el dispensador del abrillantador con ninguna otra sustancia (como limpia-lavavajillas o detergente líquido).

Se podría dañar el aparato.

Cuándo rellenar el dispensador del abrillantador

Cuándo rellenar abrillantador

La regularidad con la que se debe rellenar el dispensador depende de la frecuencia con la que se laven los platos y de los ajustes de abrillantador que se empleen.

• El indicador del Abrillantador✿ bajo aparecerá en la pantalla cuando sea necesario más abrillantador.
• No llene demasiado el dispensador del abrillantador.

Función del detergente

Los ingredientes químicos que componen el detergente son necesarios para arrancar, deshacer y eliminar toda la suciedad del lavavajillas. La mayoría de los detergentes comerciales son adecuados para este fin.

ADVERTENCIA

Uso adecuado del detergente Use solamente detergente fabricado expresamente para su uso en lavavajillas. Consérvelo en un lugar fresco y seco. No ponga el detergente en polvo en el dispensador hasta el momento justo en que vaya a lavar los platos.

El detergentegante lavavajlasas conosivro Mantengaléngalo alejado del alcance de los niños.

Llenado del depósito de abrillantador

Retire la tapa del depósito de abrillantador tirando del asa

Finalmente, cierre la tapa

Vierta el abrillantador en el dispensador, teniendo cuidado de que no rebose

Ajuste del depósito de abrillantador

Para lograr un mejor rendimiento de secado con poco abrillantador, el lavavajillas está diseñado para que el usuario pueda ajustar el consumo. Siga los siguientes pasos:

1. Cierra la puerta y enciende el lavavajillas.
2. En los 60 segundos posteriores al paso 1, pulse el botón Programa durante más de 5 segundos y, a continuación, el botón Inicio Diferido para entrar en el modo de ajuste; la indicación de aclarado parpadeará con una frecuencia de 1 Hz.

3. Pulse el botón Programa para seleccionar el ajuste adecuado dependiendo de sus hábitos de uso; los ajustes cambiarán en la secuencia siguiente: D1->D2->D3->D4->D5->D1.
   Cuanto mayor sea el número, más abrillantador se utilizará.

4. Si no efectúa ningún ajuste durante 5 segundos o pulsa el botón de Potencia para salir del modelo establecido, los ajustes se guardarán correctamente.

Llenado del dispensador de detergente

Tabla de ciclos de lavado

En la siguiente tabla se muestra qué programas son mejores para los niveles de residuos de alimentos y cuánto detergente es necesario. También se muestra información variada sobre los programas.

(3) significa que es necesario rellenar el dispensador del abrillantador.

Programa	Descripción del ciclo	Detergente prelavado/ principal	Tiempo de funcionamiento (min)	Energía (kW/h)	Agua (l)	Abrillantador
1. Auto	Prelavado (45 °C)Lavado (55-65 °CAclaradoAclaradoAclarado (50-55 °CSecado	4/14g(1or 2 unidad)	85-150	0.981~1.501	9.2~13.9	●
2. Intensivo	Prelavado (50 °CLavado (65 °CAclaradoAclaradoAclarado (60 °CSecado	4/14g(1or 2 unidad)	205	1.602	14.1	●
3. Universal	Prelavado (45 °CLavado (55 °CAclaradoAclaradoAclarado (60 °CSecado	4/14g(1or 2 unidad)	175	1.395	13.9	●
4. Eco	Lavado (50 °CAclaradoAclarado (45 °CSecado	18g(1or 2 unidad)	198	0.674	8	●
5. Cristal	Prelavado (40°C)Lavado (50 °CAclaradoAclarado (50 °CSecado	4/14g(1or 2 unidad)	120	0.853	11.3	●
6. 90 min.	Lavado (55°C)AclaradoAclarado (50 °CSecado	18g(1 unidad)	90	0.831	8.4	●
7. Botellas	Lavado (35 °CAclarado (35 °C)	12g(1 unidad)	20	0.375	10	○

Programa	Descripción del ciclo	Detergente prelavado/ principal	Tiempo de funcionamiento (min)	Energía (kW/h)	Agua (I) Abrillantador
8. Limpieza	Prelavado (45°C)Lavado (70 °C)AclaradoAclarado (70 °C)Secado	4/14g(1 or 2 unidad)	145	1.255	13.2

Nota:

EN 60436: Este programa es el ciclo de prueba. La información para la prueba de compatibilidad cumple con la norma EN 60436.

Puesta en marcha del ciclo de lavado

1. Saque las cestas superior e inferior, coloque los platos y vuelva a introducirlas. Se recomienda cargar primero la cesta inferior y después la superior.
2. Vierta el detergente.
3. Inserte la clavija en la toma. Para obtener información sobre la alimentación, vaya a la última página "Ficha del producto". Asegúrese de que el suministro de agua está abierto y a máxima presión.
4. Cierre la puerta, pulse el botón de Encendido para poner en marcha la máquina.
5. Elija un programa, la luz de respuesta se encenderá. Pulse el botón Encendido/Pausa y el lavavajillas comenzará su ciclo.

Cambiar el programa a mitad del ciclo

Un ciclo de lavado solo se puede cambiar si lleva funcionando poco tiempo, de otro modo el detergente podría haberse liberado y el lavavajillas podría haber comenzado a drenar agua. Si fuera este el caso, el lavavajillas deberá reiniciarse y el dispensador de detergente volver a rellenarse. Para reiniciar el lavavajillas, siga las instrucciones a continuación:

1. Pulse el botón de Incio/Pausa para hacer una pausa en el lavado.
2. Pulse el botón del Programa durante más de 3 segundos y el programa se cancelará.
3. Pulse el botón del Programa para seleccionar el programa deseado.
4. Pulse el botón de Inicio/Pausa y, después de 10 segundos, el lavavajillas se pondrá en marcha de nuevo.

Ha olvidado meter algo?

Si olvida algún plato, puede añadirlo en cualquier momento antes de que se abra el dispensador de detergente. Si este fuera el caso, siga las instrucciones a continuación:

1. Pulse el botón de Encendido/Pausa para hacer una pausa en el lavado.
2. Espere 5 segundos para abrir la puerta.
3. Meta los platos que haya olvidado.
4. Cierre la puerta.
5. Pulse el botón de Encendido/Pausa y, después de 10 segundos, el lavavajillas se pondrá en marcha de nuevo.

Es peligroso abrir la puerta a mitad del ciclo, ya que el vapor podría quemarle.

Apertura automática

Después del lavado, la puerta se abrirá automáticamente para lograr un mejor efecto de secado.

La puerta del lavavajillas no debe estar bloqueada cuando se configure para abrirse automáticamente.

Esto puede dañar el funcionamiento de la cerradura de la puerta.

CÓDIGOS DE ERROR

Si el lavavajillas no funciona bien, el lavavajillas mostrará códigos de error para identificarlos:

Códigos Significado	Posibles causas	Posibles causas
E1	Tiempo de entrada más largo.	La llave de agua no está abierta, o el suministro de agua se ha restringido, o la presión de agua es demasiado baja.
E3	No alcanza la temperature deseada.	El elemento calefactor no funciona correctamente.
E4	Rebose	Algún elemento del lavavajillas presenta fugas.
E8	Fallo en la orientación de la válvula distribuidora.	Circuito abierto o rotura de la válvula distribuidora.
E9	mantener presionado un botón durante más de 31 segundos.	Agua o algo en los botones
Ec	Fallo del sistema de control de lavado	Placa PCB defectuosa, fallo de la bomba de drenaje o del motor
Ed	Fallo de comunicación ertre la placa principal y laplaca dispaly	Circuito abierto o cable de comunicación cortado

ADVERTENCIA

Si se produce algún rebose, apague la llave de agua principal antes de llamar al servicio técnico.
Si hay agua en la bandeja de la base por un rebose o una pequeña fuga, deberá retirarse el agua antes de volver a poner en marcha el lavavajillas.

INFORMACIÓN TÉCNICA

D1 W H D2

H	CÃÃÂÎÎ
W	ÃÃÇÃ ÎÎ
D1	ÃÃÃÃ ÎÎÃ Â HÎÏÃ İ GÃ İLHÎ IGÃ HHÎ I GHGÃ
D2	ÃÃBÆÃ ÎÎÃ Â HÎÏÃ İ GÃ İLHÎ IGÃ GGUHÎ IGÃ CÂNÃ

Product information sheet (EN60436)

Basket o Tips y Trading

1. Auto 55°-65° 2. Intensivo 65° 3. Universal 55° 4. Eco 50° 5. Cristal 50° 6. 90 min. 55° 7. Botellas 35° 8. Limpieza cuba 10 servicios Silence Programa Carga P 8 S 8:88 - Secado extra Inicio diferido || Limpieza cuba Programa Carga P 2 Limpieza cuba 1 2 4 3 9 11 10 11 2:30 Secado extra Inicio diferido || 7

Operation (Button)

Dicas de uso de cesta

Ajustando a cesta superior

Método 1:

CARREGAR OS CESTOS DE ACORDO COM EN60436 :

1. Cesta superior:

13 Enchendo o distribuidor de detergente

14 PROGRAMANDO A MÁQUINA DE LAVAR LOUÇA

02

4 Enchendo o distribuidor Seleccionando u

Enchendo o distribuidor de detergente

1. Auto 2. Intensivo 3. Universal 4. Eco 5. Cristal 6. 90 min. 7. Botellas 8. Limpieza 55°-65° 65° 55° 50° 50° 50° 55° 35° cuba 10 servicios Silence Programa Carga P 2 S 2:30 - Secado extra Inicio diferido ||> Unseco cuba Programa Carga P 2 S 2:30 - Secado extra Inicio diferido ||> Limpieza cuba 1 113 2 4 9 11 10 5 6 7

Bedientas te

Oficinas: c/ Anabel Segura, 11, Edif. A, 3a pl. 28108. Alcobendas. Madrid. España

Fábrica: c/ del Ter 2, Apdo. 9. 08570. Torelló.Barcelona. España

T. [phone] - Fax [phone]

www.cnagroup.es - [e-mail]

Atención al Cliente: 902 410 450 / [phone] - [e-mail] International SAT - www.cnagroup.es/warranty
