Type de produit	Hotte aspirante
Marque	Haier
Modèle	HATS6CBS2XWIFI
Installation	Murale ou recirculation (avec filtre à charbon)
Nombre de vitesses	5 (dont 2 modes boost)
Éclairage	LED, 1,5 W max
Filtre à graisse	Lavable en lave-vaisselle ou à la main (nettoyage mensuel)
Filtre à charbon	Remplacement annuel (inclus)
Connectivité	WiFi 802.11 b/g/n, bande 2,4 GHz, puissance 100 mW
Application mobile	hOn (compatible iOS et Android)
Consommation veille réseau	2 W
Alimentation électrique	220-240 V, 50 Hz, fusible 3 A
Classe de protection	Classe I (mise à la terre obligatoire)
Distance mini au-dessus de la plaque	65-75 cm
Fonctions spéciales	Minuterie automatique (5 min), arrêt différé, boost temporaire
Entretien	Nettoyer régulièrement le filtre à graisse, remplacer le filtre à charbon une fois par an
Sécurité	Arrêt automatique en cas de surchauffe, vitre de protection
Réparabilité	Ampoule LED remplaçable par un professionnel (ensemble ampoule + douille)

FOIRE AUX QUESTIONS - HATS6CBS2XWIFI HAIER

Quelle est la distance de sécurité entre la hotte et la plaque de cuisson ?

La hotte doit être installée à une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un fonctionnement optimal et sécurisé.

Comment nettoyer le filtre à graisse ?

Nettoyez le filtre à graisse tous les mois à l'aide d'un chiffon doux imbibé d'eau tiède légèrement savonneuse ou d'un détergent doux. Évitez les éponges abrasives. Vous pouvez également le laver au lave-vaisselle.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé au moins une fois par an, ou plus souvent selon l'utilisation. Il est utilisé en mode recirculation pour capturer les odeurs.

Comment connecter la hotte au WiFi ?

Appuyez longuement sur l'icône WiFi jusqu'à ce qu'elle clignote. Ouvrez l'application hOn et suivez les instructions de jumelage. Une fois connectée, l'icône WiFi reste allumée.

Que faire si la hotte vibre excessivement ?

Vérifiez d'abord que l'unité est correctement fixée au mur et que la pale du ventilateur n'est pas endommagée. Si le problème persiste, contactez un technicien qualifié.

Comment activer la fonction boost ?

Appuyez sur la touche B pour passer en vitesse 4 (Boost 1) ou B^+ pour la vitesse 5 (Boost 2). La hotte fonctionne à pleine puissance pendant 5 minutes puis revient à la vitesse précédente.

Comment régler la minuterie ?

Appuyez sur la touche éclairage pendant 3 secondes. Les touches de vitesse clignotent et un compte à rebours de 5 minutes se lance. Après 5 minutes, le moteur et l'éclairage s'éteignent automatiquement.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recirculation. Vous devez installer un filtre à charbon actif (fourni) qui capture les odeurs avant de renvoyer l'air dans la cuisine.

Comment remplacer l'ampoule LED ?

Dévissez la vitre de protection, débranchez le connecteur de l'éclairage et retirez l'ensemble ampoule + douille. Remplacez-le par un ensemble identique (LED 1,5 W max). Reconnectez et revissez la vitre.

Que faire si la hotte ne s'allume pas ?

Vérifiez que l'appareil est correctement branché sur une prise mise à la terre et que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI HATS6CBS2XWIFI HAIER

INSTALLATION (ÉVENT À L'INTÉRIEUR) 51

DESCRIPTION DES COMPOSANTS 52

FONCTIONNEMENT 52

ENTRETIEN 55

DÉPANNAGE 56

SERVICE APRÈS-VENTE 57

Merci d'avoir choisi cette hotte aspirante.

Ce manuel d'instruction est conçu pour vous donner toutes les informations nécessaires pour installer, utiliser et entretenir l'appareil.

Pour utiliser l'appareil de façon correcte et sûre, veuillez lire attentivement ce manuel d'instruction avant de l'installer et de l'utiliser.

La hotte aspirante est construite avec des matériaux de qualité élevée et son design va droit à l'essentiel. Equipée d'un moteur électrique et d'un ventilateur centrifuge puissants, elle fournit une forte puissance d'aspiration, un fonctionnement silencieux, un filtre à graisses anti-adhésif et elle est facile à installer.

Par la présente, Candy Hoover Group Srl déclare que l'équipement radio est conforme à la directive 2014/53/UE et aux exigences réglementaires applicables (pour le marché UKCA).

Le texte complet de la déclaration de conformité est disponible à l'adresse Internet suivante : www.candy-group.com

MESURES DE SÉCURITÉ

• Ne laissez jamais les enfants actionner l'appareil.
• La hotte aspirante est destinée à un usage domestique seulement, elle n'est pas adaptée aux barbecues, rôtisseries et autres buts commerciaux.
• Nettoyez régulièrement la hotte aspirante et son filtre afin de la maintenir en parfait état de fonctionnement.
• Nettoyez la hotte aspirante en suivant les instructions du manuel et évitez tout risque de brûlures.
• Évitez la cuisson directe de la gazinière.
• Maintenez une bonne circulation d'air dans la cuisine.
• Avant de brancher cet appareil, vérifiez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé ne doit être remplacé que par un technicien qualifié.
• Il doit y avoir une ventilation appropriée dans la pièce si la hotte est utilisée en même temps que d'autres appareils brûlant du gaz ou d'autres carburants;
• L'air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d'appareils brûlant du gaz ou d'autres carburants;

• Les réglementations sur l'évacuation de l'air doivent être respectées.

• Surveillez les enfants pour éviter qu'ils ne jouent avec l'appareil.

• Ne faites rien flamber sous la hotte.

La hotte n'est pas destinée à être installée sur une table de cuisson ayant plus de quatre éléments de cuisson.

- La pièce doit disposer d'une ventilation appropriée si la hotte est utilisée en même temps que d'autres appareils brûlant du gaz ou d'autres carburants (ne s'applique pas aux appareils qui ne rejettent que l'air dans la pièce).

• Détails concernant la méthode et la fréquence du nettoyage.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• N'allumez aucune flamme sous la hotte.
• ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l'utilisation avec des appareils de cuisson.

Risque d'électrocution

\~ Ne branchez cet appareil que sur une prise mise à la terre. En cas de doute, demandez l'avis d'un technicien qualifié.
\~ Si vous ne suivez pas ces instructions vous risquez de provoquer un accident mortel, un incendie ou une électrocution.

La lampe utilisée dans ce produit n'est pas adaptée à l'éclairage d'une pièce.

L'objectif de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Installation électrique

Tout le travail d'installation doit être effectué par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation secteur, assurez-vous que la tension secteur correspond à la tension de la plaque signalétique.

Branchement direct

L'appareil doit être directement branché au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.

L'installateur doit s'assurer que le branchement électrique a été effectué correctement et qu'il est conforme au schéma de câblage.

Le câble ne doit pas être plié ou comprimé.

Vérifiez régulièrement la fiche d'alimentation et le cordon d'alimentation pour éviter tout dommage. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou un assemblage disponible auprès du fabricant ou de son prestataire de services de maintenance.

AVERTISSEMENT : il s'agit d'un appareil de classe I qui DOIT être mis à la terre

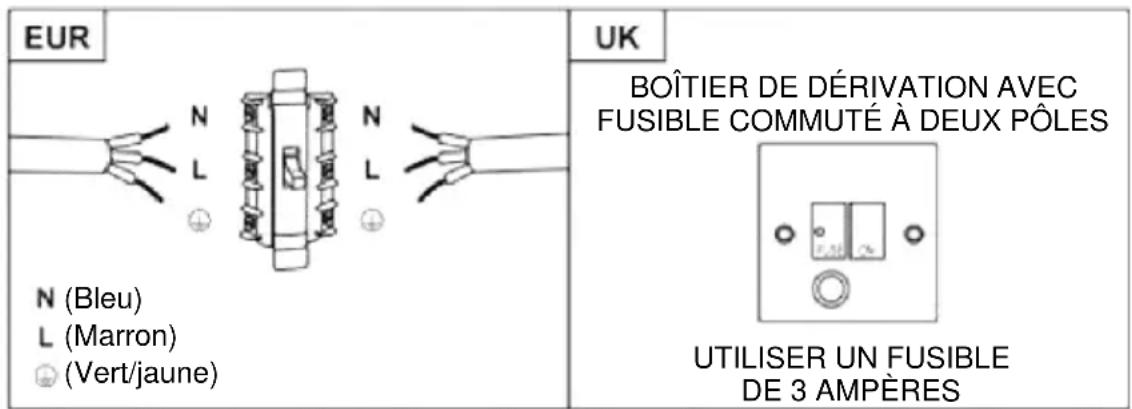

Cet appareil est fourni avec un câble d'alimentation 3 fils colorés comme suit :

Marron = L ou phase

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible doit être de 3 Ampères.

Liste des accessoires d'installation standard

Spéc.	Image d’illustration	Qté
Boîtier		1
Cheminée supérieure		1
Cheminée inférieure		1
Support de cheminée inférieure		1
Support de cheminée supérieure		1
Panneau suspendu		1
φ8 chevilles φ8*φ6 de couleur blanche		9
Vis ST4,0x30		9
φ7.2 vis ST4,0x8		2
Sortie d’air		1
Filtre à charbon		2

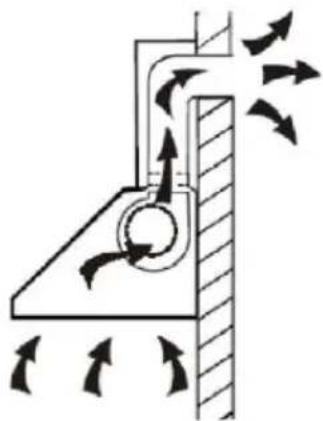

INSTALLATION (murale)

Si vous avez une prise extérieure, votre hotte aspirante peut être branchée comme indiqué sur l'image ci-dessous au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible ininflammable d'un diamètre intérieur de 150 mm)

1. Avant l'installation, éteignez l'unité et débranchez-la de la prise.

1. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la surface de cuisson pour un meilleur effet.

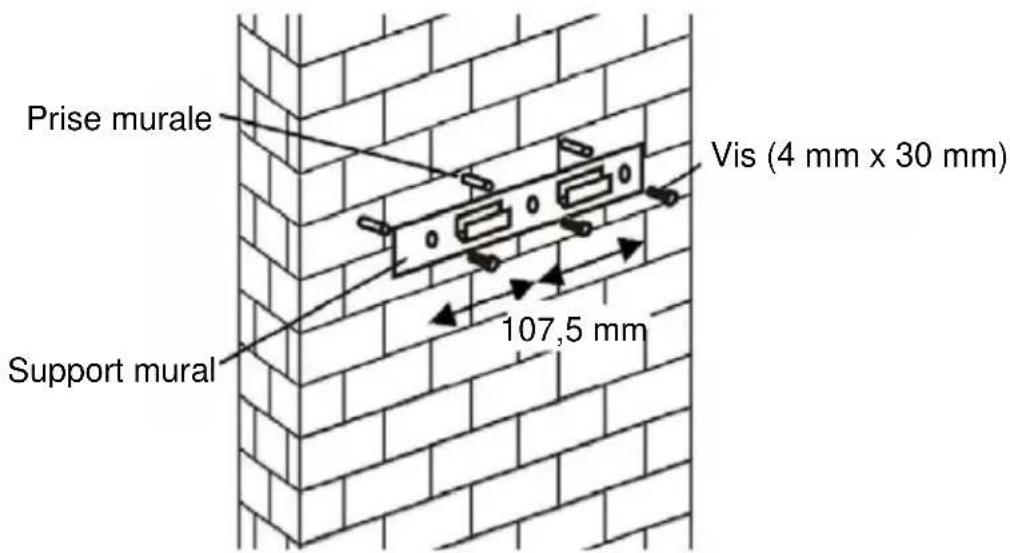

1. Percez 3 trous de 8 mm pour recevoir le support. Vissez et serrez le support au mur avec les vis fournies.

1. Soulevez la hotte aspirante et accrochez-la au crochet du support mural.

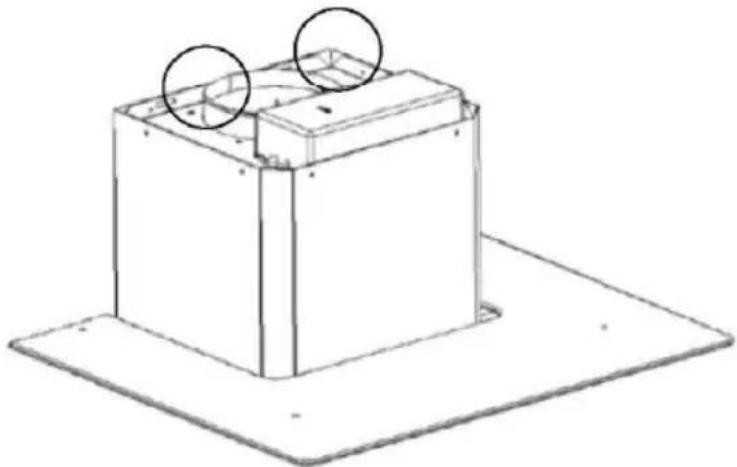

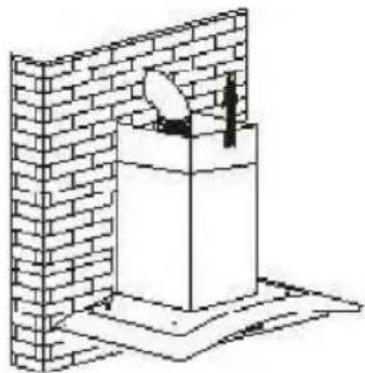

1. Fixez le clapet anti-refoulement sur la sortie d'air de la hotte aspirante. Puis, fixez le tuyau d'échappement sur le clapet anti-refoulement comme illustré ci-dessous.

6.

i. Placez la vitre dans la position appropriée sur le dessus de la hotte aspirante.

ii. Fixez-la avec 4 vis et rondelles. Afin d'éviter toute fissuration du verre, veuillez ne pas trop serrer les vis.

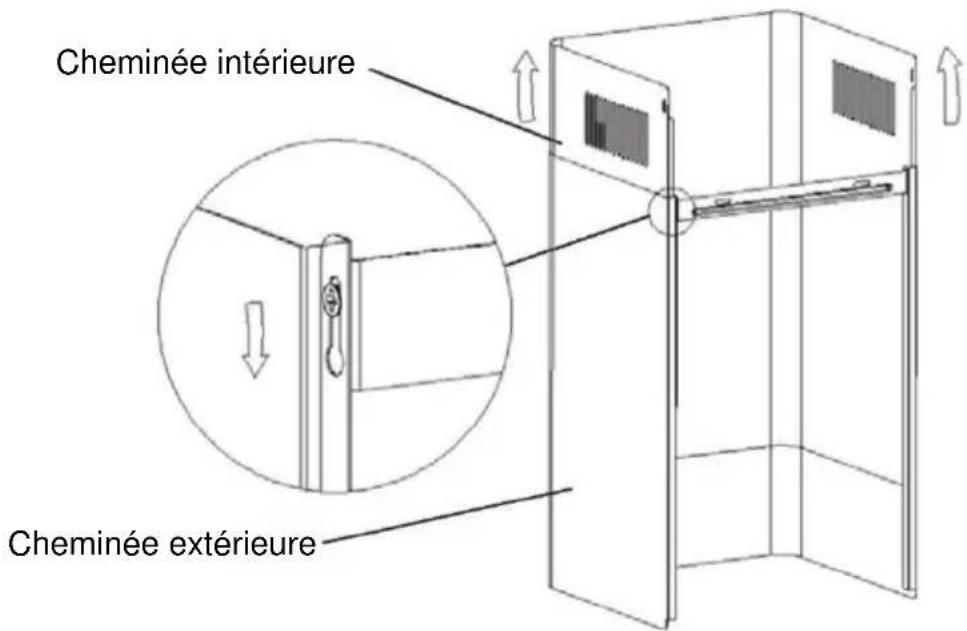

i. Placez la cheminée intérieure dans la cheminée extérieure. Puis tirez la cheminée intérieure vers le haut. Ajustez le tout pour atteindre la hauteur souhaitée.

ii. Faites coulisser la cheminée pour ajuster la hauteur. Lorsque la hauteur nécessaire est atteinte, alignez les trous de fixation aux vis de fixation comme montré sur les images ci-dessous.

8.

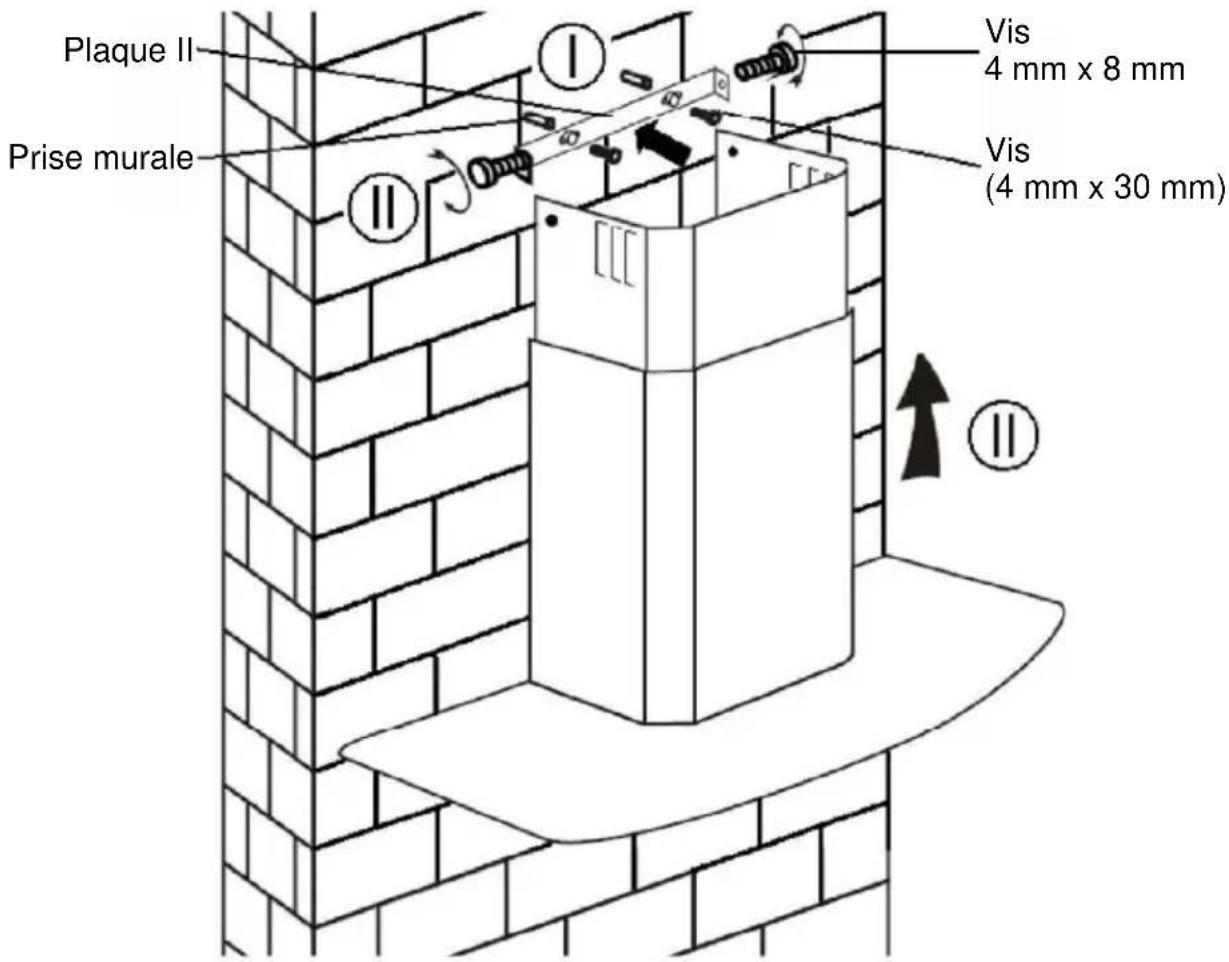

i. Percez 2 trous de 8 mm pour recevoir la plaque II. Vissez et collez la plaque II au mur à l'aide des 2 vis fournies.
ii. Montez la cheminée sur l'unité et fixez-la à l'aide de 2 vis.

Liste des accessoires d'installation standard

Spéc.	Image d’illustration	Qté
Déflecteur d’air		1
Étrier		1
φ8 chevilles φ8xφ6 couleur blanche		2
Vis ST4,0x30		2
Vis ST3,5x12		2

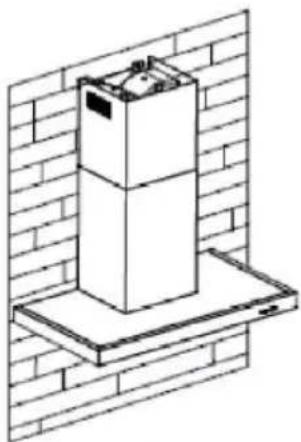

INSTALLATION (DÉFLECTEUR D'AIR) :

Le déflecteur d'air est fourni et non facultatif.

1. Avant l'installation, courbez les deux extrémités du support comme indiqué ci-dessous :

1. Fixez le support sur la sortie plastique en forme de T à l'aide des 2 vis ST3,5x12 mm fournies.

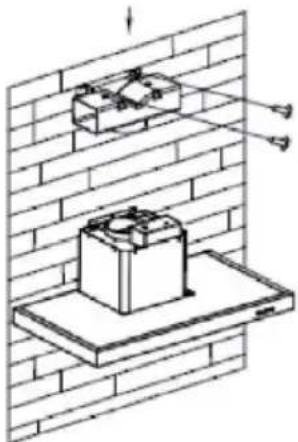

1. Percez 2 trous pour recevoir les chevilles, puis vissez et serrez le support au mur à l'aide des 2 vis ST4x30 mm fournies.

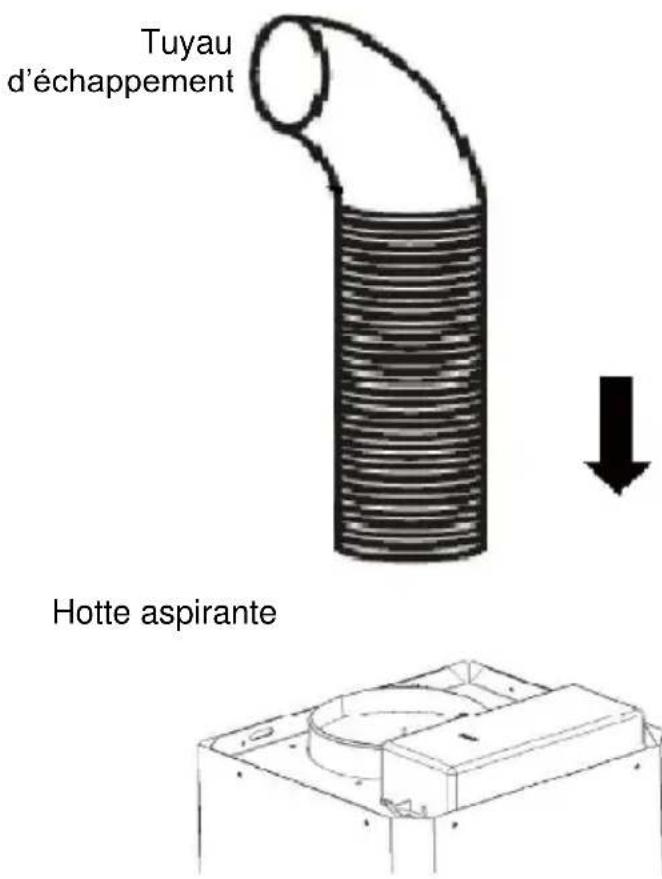

1. Fixez le tuyau d'échappement sur la sortie d'air de la hotte aspirante comme indiqué ci-dessous :

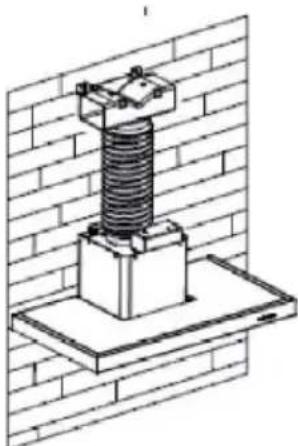

1. Installez la cheminée sur l'unité et fixez-la.

« À noter : la sortie en plastique en T et les rabats en V ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux façons : 1) Ajoutez un rabat en V sur la sortie existante ; 2) Utilisez une sortie en plastique en T, sans ajouter de rabat en V. »

« Remarque : Le produit est fourni avec un rabat en V. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit. »

INSTALLATION (ÉVENT À L'INTÉRIEUR)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échappement n'est pas nécessaire et l'installation est similaire à celle indiquée dans la section « INSTALLATION (ÉVENT À L'EXTÉRIEUR) ».

Le filtre à charbon actif peut être utilisé pour capturer les odeurs. Pour installer le filtre à charbon actif, vous devez d'abord détacher le filtre à graisse. Appuyez sur le verrou et tirez-le vers le bas.

Enfilez le filtre à charbon actif dans l'appareil et faites-tourner en sens horaire. Répétez la même opération de l'autre côté.

○ Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux.

○ Quand le filtre à charbon actif est fixé, la puissance d'aspiration diminue.

DESCRIPTION DES COMPOSANTS

CONFIGURATION 1

1

2

3

B

B^+

FONCTIONNEMENT

1 Touche faible vitesse

Elle sert à aérer la cuisine Elle peut être utilisée pour faire mijoter ou cuisiner en créant peu de vapeur.

2 Touche moyenne vitesse

La vitesse de l'air est parfaite pour aérer la cuisine en condition normale de cuisson.

3 Touche grande vitesse

Si une fumée ou une vapeur épaisse est émise, appuyez sur la touche grande vitesse pour activer l'aération la plus forte.

B Boost 1 (vitesse 4)

Appuyez sur la touche de vitesse b 1, le rétroéclairage de la vitesse B est allumé et la hotte aspirante fonctionne en mode boost.

B ^+ Boost 2 (vitesse 5)

Appuyez sur la touche 2 de vitesse b, le rétroéclairage de la vitesse B ^+ est allumé et la hotte aspirante fonctionne en mode boost.

Éclairage

Appui bref pour allumer et éteindre l'éclairage

Minuterie rapide : Appuyez sur la touche de l'éclairage pendant 3 secondes, les touches de vitesse de ventilation clignotent et un compte à rebours de 5 minutes se lance. Après 5 minutes, le moteur et l'éclairage s'éteignent automatiquement et un signal sonore retentira trois fois.

Connexion Wi-Fi

Appuyez longuement sur l'icône Wifi et passez en mode connexion : le rétroéclairage de l'icône WiFi continue de clignoter pour indiquer que la connexion va être établie. Le rétroéclairage de l'icône WiFi est allumé, indiquant qu'il est connecté, de même que le mode Attente. Appuyez longuement sur l'icône WiFi et la connexion s'arrête.

CONFIGURATION 2

1

2

3

B

MODE ATTENTE.

Une fois branché, le système s'éclaire et se met en MODE ATTENTE.

1 Touche faible vitesse

Elle sert à aérer la cuisine Elle peut être utilisée pour faire mijoter ou cuisiner en créant peu de vapeur.

2 Touche moyenne vitesse

La vitesse de l'air est parfaite pour aérer la cuisine en condition normale de cuisson.

3 Touche grande vitesse

Si une fumée ou une vapeur épaisse est émise, appuyez sur la touche grande vitesse pour activer l'aération la plus forte.

B Fonction boost

Cette hotte a une fonction boost. Pour activer la fonction boost, appuyez sur B jusqu'à la vitesse 4, lancez la plus grande vitesse lorsque la hotte est en cours d'utilisation et sa vitesse augmentera pendant 5 minutes, avant de ralentir à nouveau.

Éclairage

Appui bref pour allumer et éteindre l'éclairage

Minuterie rapide : Appuyez sur la touche de l'éclairage pendant 3 secondes, les touches de vitesse de ventilation clignotent et un compte à rebours de 5 minutes se lance. Après 5 minutes, le moteur et l'éclairage s'éteignent automatiquement et un signal sonore retentira trois fois.

Connexion Wi-Fi

Appuyez longuement sur l'icône Wifi et passez en mode connexion : le rétroéclairage de l'icône WiFi continue de clignoter pour indiquer que la connexion va être établie. Le rétroéclairage de l'icône WiFi est allumé, indiquant qu'il est connecté, de même que le mode Attente. Appuyez longuement sur l'icône WiFi et la connexion s'arrête.

Téléchargez l'application hOn

Tout d'abord vous devez télécharger l'application hOn et l'installer sur votre dispositif portable. Ensuite, enregistrez votre hotte.

L'image de la hotte est fournie à titre informatif seulement. Elle peut ne pas être parfaitement représentative.

1- Appuyez sur le bouton WiFi jusqu'à ce que l'icône commence à clignoter. Lorsque le jumelage est terminé, l'icône WiFi s'allume.

ENTRETIEN

Avant le nettoyage éteignez l'unité et débranchez la fiche.

I. Nettoyage ordinaire

Utilisez un chiffon doux imbibé d'eau tiède légèrement savonneuse ou avec un détersif à usage domestique. N'utilisez jamais d'éponge abrasive, de poudre à récurer ni de brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtre à graisse

ESSENTIEL: Nettoyez le filtre à graisse tous les mois pour éviter tout risque d'incendie.

Le filtre recueille la graisse, la fumée et la poussière ;...... le filtre affecte donc directement

l'efficacité de la hotte aspirante. S'il n'est pas propre, des résidus de graisse (potentiellement inflammables) colmatent le filtre. Nettoyez-le avec un détersif à usage domestique.

III. Nettoyage annuel du filtre à charbon actif

N'appliquez QUE sur un appareil équipé d'un dispositif de recirculation d'air (pas évacué vers l'extérieur). Le filtre capture les odeurs et doit être remplacé au moins une fois par an, selon la fréquence d'utilisation de la hotte aspirante.

IV. Changer une ampoule

Dévissez les vis de la vitre, puis retirez la vitre de la hotte. Trouvez l'ampoule à remplacer. Elle se trouve dans le luminaire qui se trouve à l'intérieur de la section exposée de la verrière.

Débranchez le point de câblage de la lumière et retirez les douilles et le câblage de la hotte. Important : il est impossible de remplacer les ampoules séparément, vous devez retirer les ampoules, les douilles et le câblage en un seul bloc. (Voyant LED : 1,5 W MAX)

Placez les ampoules de remplacement, les douilles et le câblage dans leur position d'origine. Rebranchez ensuite le point de câblage de la lumière.

Replacez la verrière et serrez les vis. Vérifiez que les vis sont bien serrées.

DÉPANNAGE

Problème	Cause	Solution
La lumière s'éclaire mais le ventilateur ne fonctionne pas	La pale du ventilateur est coincée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur est endommagé.
La lumière et le ventilateur ne fonctionnent pas.	L'ampoule halogène brûle.	Remplacez l'ampoule par une ampoule de même voltage.
	Le cordon électrique fuit.	Rebranchez sur l'alimentation électrique.
Fortes vibrations de l'unité	La pale du ventilateur est endommagée.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	Le moteur du ventilateur n'est pas solidement fixé.	Éteignez l'appareil et faites-le réparer uniquement par un technicien qualifié.
	L'unité n'est pas suspendue correctement sur la console.	Déposez l'unité et vérifiez si la console est bien en place.
L'aspiration ne fonctionne pas correctement	Distance trop élevée entre l'unité et le plaque de cuisson	Réglez la distance entre 65 et 75 cm

Technologie	Wi-Fi
Standard	802.11 b/g/n
Bande(s) de fréquence [MHz]	2 400 MHz - 2 483,5 MHz
Puissance maximale [mW]	100 mW

Informations sur le produit pour les équipements en réseau
La consommation de courant du produit en veille en réseau si tous les ports de réseau câblés sont connectés et si tous les ports de réseau sans fil sont activés :	2 W
Comment activer le port de réseau sans fil :	Si la hotte a été enregistrée sur l’application, allumez-la pour activer le port réseau sans fil.
Comment désactiver le port de réseau sans fil :	Si la hotte a été enregistrée sur l’application, éteignez-la pour désactiver le port réseau sans fil. Si la hotte n’a pas été enregistrée sur l’application, le port réseau sans fil sera désactivé, même si la hotte est allumée.

SERVICE APRÈS-VENTE

Si vous ne pouvez pas identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez l'assistance.

NUMÉRO DE SÉRIE DU PRODUIT. Où le trouver ?

Il est important que vous communiquiez au service d'assistance la référence de votre produit et son numéro de série (un code à 16 caractères qui commence par le chiffre 3). Vous le trouverez sur le certificat de garantie ou la plaque signalétique apposée sur l'appareil.

Cela fera gagner du temps aux techniciens, et, par conséquent (et surtout), permettra d'économiser les frais de déplacement correspondants.

Cet appareil est étiqueté conformément à la Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques 2013 concernant les appareils électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (pouvant avoir un effet négatif sur l'environnement) et des éléments de base (pouvant être réutilisés).

Il est important que les DEEE fassent l'objet de traitements spécifiques pour enlever et mettre au rebut les polluants et pour récupérer tous les matériaux. Tout le monde peut jouer un rôle important en s'assurant que les DEEE ne deviennent pas un problème environnemental ; il est essentiel de suivre quelques règles fondamentales :

• les DEEE ne doivent pas être traités comme des déchets ménagers ;
• les DEEE doivent être amenés sur des sites de collecte spéciaux (déchetteries) gérés par la mairie ou une entreprise agréée.

Dans de nombreux pays, la collecte chez les particuliers peut être disponibles pour les grands DEEE. Lors de l'achat d'un nouvel appareil, l'ancien peut être retourné au vendeur qui doit l'accepter gratuitement sous forme d'échange, à condition que l'appareil soit d'un type équivalent et qu'il possède les mêmes fonctions que l'appareil acheté.
