WP-8000B - Télécommande Artsound - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande (panneau de commande à distance)
Marque	Artsound
Modèle	WP-8000B
Dimensions (L x P x H)	86 x 146 x 33 mm
Poids	153 g
Alimentation	24 V DC (via RJ45 sur 50 m, ou entrée de secours 24 V DC)
Vitesse de communication	57 600 bps
Distance de communication maximale	1 km (avec câble CAT5)
Nombre de sources sélectionnables	9 (ligne 1-8 + entrée locale)
Contrôle du volume	10 niveaux par entrée (source, ligne locale, microphone local)
Entrée ligne locale	Double RCA (335 mV)
Entrée microphone	XLR (10 mV)
Sortie AUX	775 mV (via RJ45 et sortie de secours)
Nombre maximal de panneaux	8 unités avec MAT-8000
Indicateurs LED	Bleu (sous tension), blanc sur fond bleu (source sélectionnée)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'alimentation recommandée. Ne pas exposer à l'humidité.

FOIRE AUX QUESTIONS - WP-8000B Artsound

Comment brancher le panneau WP-8000B à la matrice MAT-8000 ?

Utilisez un câble CAT5 standard industriel pour relier le port RJ45 du panneau à la matrice. Le câble assure à la fois la communication et l'alimentation sur une distance maximale de 50 mètres. Au-delà, une alimentation 24 V DC de secours est nécessaire.

Comment sélectionner une source audio ?

Appuyez sur les touches Source Up ou Source Down pour parcourir les 9 sources disponibles (canaux 1 à 8 et entrée locale). La LED correspondante s'allume pour indiquer la source active.

Comment régler le volume des sources ?

Utilisez les potentiomètres SOURCE LEVEL (volume de la source sélectionnée), MUSIC LEVEL (volume de l'entrée ligne locale) et MIC LEVEL (volume du microphone local). Tournez dans le sens horaire pour augmenter le volume, chaque réglage offre 10 niveaux.

Que faire si le panneau ne s'allume pas ?

Vérifiez que le câble RJ45 est correctement connecté à la matrice allumée. La LED bleue de mise sous tension doit s'allumer. Si la distance dépasse 50 mètres, branchez une alimentation 24 V DC supplémentaire sur l'entrée de secours.

Quelle est la portée maximale du câble RJ45 ?

La communication est possible jusqu'à 1 km avec un câble CAT5. L'alimentation via RJ45 est assurée jusqu'à 50 mètres ; au-delà, une alimentation de secours 24 V DC est requise.

Combien de panneaux WP-8000B peut-on utiliser avec une matrice MAT-8000 ?

Jusqu'à 8 panneaux de commande à distance peuvent être connectés à la matrice simultanément.

Que signifie la LED blanche sur fond bleu ?

Elle indique le canal source sélectionné (01 à 08) ou l'entrée locale (L). La LED bleue fixe indique que l'appareil est sous tension.

Puis-je utiliser le panneau sans la matrice ?

Non, le WP-8000B est conçu pour fonctionner exclusivement avec la matrice MAT-8000. Il reçoit son alimentation et les signaux de la matrice via le câble RJ45.

Comment nettoyer le panneau de commande ?

Débranchez l'appareil et nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager les boutons et les LED.

Que faire en cas de distorsion audio ?

Vérifiez le niveau des réglages de volume ; un volume trop élevé peut saturer. Assurez-vous que les câbles audio sont correctement branchés et que les sources d'entrée (ligne ou micro) ne sont pas surchargées. Le taux de distorsion harmonique est inférieur à 1% à 1 kHz.

MODE D'EMPLOI WP-8000B Artsound

Veillez à respecter les instructions de ce manuel pour exploiter cet appareil de façon optimale.

Il est également recommandé de conserver ce manuel à portée de la main pour pouvoir vous y référer par la suite.

Consultez notre site Web pour voir les mises à jour de ce manuel : www.artsound.be

1. Description.

Le WP-8000B est un panneau de commande à distance qui s'utilise avec le MAT-8000 et peut servir à la sélection de source et au réglage du volume à distance, ainsi qu'à l'entrée locale. Le panneau de commande à distance est doté de LED qui indiquent les sources sélectionnées. Les touches Source Up et Source down permettent d'augmenter ou de diminuer la valeur du canal de source d'entrée. Un contrôle du volume à dix niveaux est fourni pour les sources. Une entrée ligne par connec-

teur de type double RCA et une entrée microphone par connecteur de type XLR sont fournies. Toutes deux sont destinées au contrôle de niveau. La communication entre le panneau et la matrice s'effectue à l'aide d'un câble CAT5 standard industriel universel, qui sert aussi à l'alimentation électrique du panneau depuis la matrice sur une distance de 50 mètres. Au total, 8 unités de panneaux de commande à distance peuvent être utilisés avec la matrice.

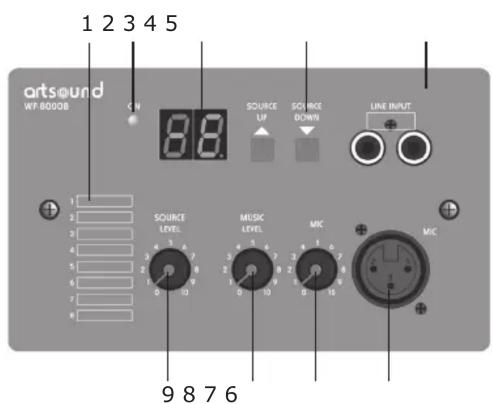

2. Panneaux avant et arrière.

1. ÉTIQUETTE.

L'étiquette peut être imprimée par l'utilisateur final afi n d'indiquer les différentes sources.

La LED s'allume en bleu lorsque l'appareil est sous tension et s'éteint lorsqu'il est hors tension.

La LED blanche sur fond bleu indique le canal source (01 à 08) ou l'entrée locale (L).

4. SOURCE UP & SOURCE DOWN.

Ces deux touches permettent d'augmenter ou de diminuer le canal de source d'entrée (1 à 8 et entrée locale).

5. LINE INPUT.

Entrée ligne locale par connecteur de type double RCA.

6. MIC INPUT.

Entrée microphone local par connecteur de type XLR.

7. MIC LEVEL.

Réglage du volume sur dix niveaux pour le microphone local. Tournez dans le sens des aiguilles d'une montre pour augmenter le volume.

8. MUSIC LEVEL.

Réglage du volume sur dix niveaux pour l'entrée

ligne locale. Tournez dans le sens des aiguilles d'une montre pour augmenter le volume.

9. SOURCE LEVEL.

Réglage du volume sur dix niveaux pour la sortie de source sélectionnée. Tournez dans le sens des aiguilles d'une montre pour augmenter le volume.

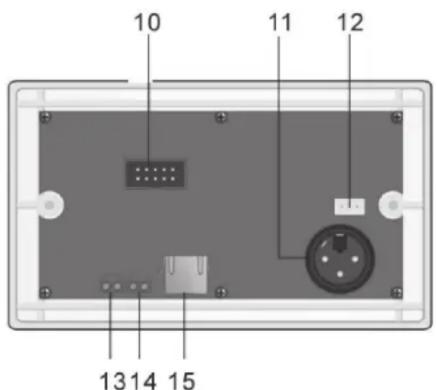

10. CONNECTEUR JTAG.

Permet d'écrire le programme en mémoire.

11. CONNECTEUR MIC.

12. ENTRÉE DE SIGNAL MIC.

Connecteur permettant l'entrée du signal du microphone sur la carte à circuits imprimés.

13. SORTIE AUX DE SECOURS POUR AMPLI.

14. ENTRÉE 24V DC DE SECOURS.

Une alimentation 24 V DC supplémentaire est requise pour l'alimentation du panneau de commande à distance si la distance de communication est supérieure à 50 mètres.

15. PORT DE COMMUNICATION RJ45.

Le port RJ45 est utilisé pour la communication entre le panneau et la matrice, ainsi qu'à assurer l'alimentation électrique du panneau sur une distance de 50 mètres.

artsound WF 8000B 1 2 3 4 5 88 SOURCE UP SOURCE DOWN LINE INPUT SOURCE LEVEL MISK LEVEL MIC MIC 9 8 7 6

10 11 12 13 14 15

3. Connexion & câblage.

1. ALIMENTATION ÉLECTRIQUE.

Le port RJ45 est utilisé pour la communication entre le panneau et la matrice, ainsi qu'à assurer l'alimentation électrique du panneau sur une distance de 50 mètres.

Si la distance de communication est supérieure à 50 mètres, une entrée 24 V DC de secours est fournie pour alimenter la commande à distance. Le câble de communication est un câble CAT5 industriel universel.

Entrée de source locale par l'intermédiaire du connecteur d'entrée AUX double RCA.

3. ENTRÉE MICROPHONE.

Les 3 broches d'entrée microphone à l'arrière sont envoyées à la carte à circuits imprimés par l'intermédiaire de l'entrée de signal de microphone.

4. SORTIE AUX.

La sortie AUX est placée sur le port de communication RJ45. Une sortie AUX de secours est également fournie.

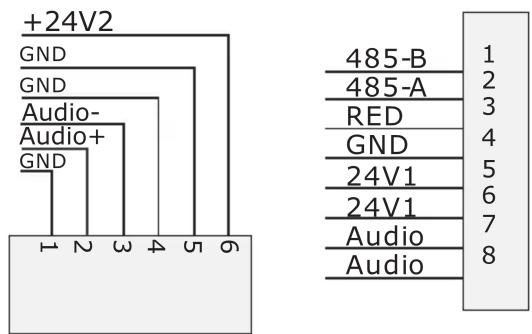

5. SORTIE AUX DE SECOURS & ENTRÉE 24 V DC DE SECOURS.

6. PORT DE COMMUNICATION RJ45.

+24V2 GND GND Audio- Audio+ GND 1 N 3 4 5 6 485-B 1 485-A 2 RED 3 GND 4 24V1 5 24V1 6 Audio 7 Audio 8

4. Utilisation.

1. ALIMENTATION ÉLECTRIQUE.

Le panneau de commande à distance est sous tension dès qu'il reçoit l'alimentation 24 V DC de la matrice ou d'autres appareils. L'indicateur de mise sous tension s'allume en bleu, ce qui signale aussi si l'état des communications est correct.

2. SÉLECTION DE SOURCE.

9 sources (ligne 1-8 et entrée locale) peuvent être sélectionnées sur le panneau à l'aide des touches

Source Up et Source down. La source sélectionnée est indiquée par une LED.

3. RÉGLAGE DU VOLUME.

Un réglage du volume à dix niveaux est fourni pour chaque entrée (sources, ligne locale et microphone local).

5. Caractéristiques.

Vitesse de communication 57600 bps
Distance de communication ≤ 1 Km
Entrée MIC 10 mv
Entrée AUX 335 mv
Sortie AUX 775 mV 775 mV
Rapport S/B MIC ≥ 65 dB BGM ≥ 75 dB
Taux de distorsion harmonique ≤ 1% 1 KHz
Alimentation électrique DC 24 V
Poids 153 g
Dimensions (l x p x h)	86 x 146 x 33 (mm)
